Как из одной розетки сделать две: варианты устройства проводки

У вас возникла потребность в дополнительных розетках, а капитальный ремонт пока не планируется? Стоимость вызова профессионального электрика высока, а дешевым мастерам вы не доверяете и хотите решить проблему своими силами?

Перспектива страдать без жизненно необходимой электроточки ближайшие годы в ожидании ремонта совсем не привлекает, ведь верно? Но без должного опыта вам сложно сходу разобраться, как из одной розетки сделать две и с чего начинать?

Мы подскажем, как можно решить эту проблему самостоятельно, не прибегая к вызову электрика, — в статье приведены популярные способы установки дополнительной розетки от уже существующей. Рассмотрены необходимые для монтажа инструменты и соответствующие расходные материалы, что могут пригодиться в процессе электромонтажных работ.

Варианты монтажа дополнительной розетки сопровождаются наглядными фотографиями и содержательными видеорекомендациями.

Содержание статьи:

• Проводить или нет розетку от розетки?
• Варианты обустройства двух розеток из одной
• Правила проведения розетки от розетки
  • Правило #1 — правильно прячем провод
  • Правило #2 — тонкости установки двойной модели
  • Правило #3 — нюансы монтажа новой розетки рядом
  • Правило #4  — особенности подключения блока
• Ошибки при проведении розетки
• Выводы и полезное видео по теме

Проводить или нет розетку от розетки?

Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.

Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.

Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению .

Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.

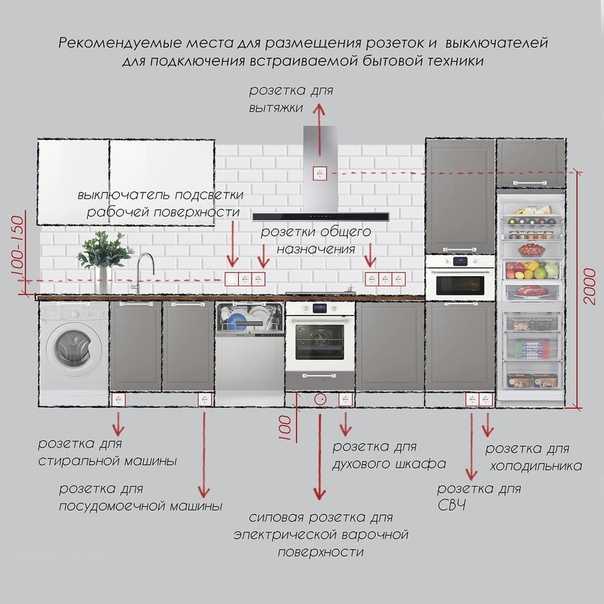

Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения

Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:

• если нужна розетка для электроплиты;
• когда решили со стиральной машиной подключить бойлер;
• если суммарная мощность приборов более 2,2 кВт.

В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.

Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть .

Еще один неудачный пример, когда в ванной предусмотрена розетка только для стиральной машины. Но со временем приобрели бойлер. А о том, как правильно расположить и подключить розетки в ванной, читайте .

В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.

Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать

Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.

Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм². Поэтому суммарная мощность приборов может быть чуть более 2 кВт.

Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Правила проведения розетки от розетки

Разобравшись с нужным , которую предстоит подключить к уже существующей, предстоит приобрести необходимые материалы и взять инструменты, которые пригодятся во время проведения работ. Также предстоит решить вопрос с маскировкой провода.

Правило #1 — правильно прячем провод

Питающий провод, который будет соединять существующую электроточку с устанавливаемой, нужно куда-то спрятать. Это вопрос не только дизайна, но и безопасности эксплуатации помещения.

Хорошо, когда вопрос с еще одной розеткой решается на этапе черновых ремонтных работ. В это время проще всего спрятать провод в штробу

Длина провода и вариант его маскировки будет отличаться в разных случаях. Так, если в помещении скрытая проводка, то прятать предстоит в стену, проделав для этого штробу.

Этот способ крайне затратный – ведь отделка стен может серьезно пострадать. Поэтому в сложных ситуациях, когда в комнате красивый ремонт, выбирают что-то не такое разрушительное – чтобы стены и обои на них не пострадали.

Как вариант, расположить розетку в 15-30 см от пола и спрятать провода в специальный широкий плинтус, который легко поставить своими руками.

Когда же розетка находится над столешницей, здесь удобно использовать двойную модель или разместить рядом вторую. Желательно, чтобы у нее был такой же дизайн и цвет. Провода при таком монтаже замечательно спрячутся за крышками.

Еще один вариант – открытая проводка. Это актуально, если помещение оформлено в стиле ретро – красивое ажурное переплетение проводов, идущих к розеткам и выключателям гармонично перекликается с другими предметами интерьера.

Прятать ничего не нужно, а если понадобиться заменить участок – доступ ничем не затруднен.

Галерея изображений

Фото из

Монтаж проводки открытым способом может выглядеть органично и привлекательно, если речь идет о дизайне комнаты в стиле ретро

На даче или в бане часто красотой жертвуют в угоду безопасности – медные трубы поверх деревянной отделки стен – это вынужденная необходимость

Если две розетки расположить рядом, то можно все провода, соединяющие их между собой, спрятать за крышкой или внутри подрозетника

Утопить провод в стену – самый трудоемкий процесс. Да и плитка, обои или другой тип отделки от этого пострадает. Такой вариант подходит для новостроек и помещений, в которых идут ремонтные работы

Монтаж проводки открытым способом

Медные трубы поверх деревянной отделки

Провода спрятать внутри подрозетника

Провода утоплены в стену

Правило #2 — тонкости установки двойной модели

Быстрый и простой способ одну розетку превратить в две – снять декоративную накладку, открутить старый рабочий механизм, достав его из подрозетника. Вместо этого предстоит поставить новую розетку на 2 рабочих гнезда.

Она отличается от одиночной 2 посадочными местами, которые способны выдержать суммарный ток до 16 А.

Устанавливается такая модель в один подрозетник. От одиночной ее рабочий механизм отличается наличием 2-х клеммников, разведенных в разные стороны.

Механизм двойной розетки визуально отличается от одиночной модели. Главное, чтобы все провода были подключены правильно

Для установки потребуется:

• отключить электричество во всем доме/квартире;
• убедиться, что дом действительно обесточен;
• снять одиночную розетку, освободив провода из ее рабочего механизма;
• обрезать потрепанные концы оголенных проводов;
• снять изоляцию с кончиков около 1 см;
• вставить коричневый фазный провод в правый контакт механизма;
• вставить синий провод ноля в левый контакт;
• вставить желто-зеленый провод земли в центральный заземляющий контакт;
• все контакты рабочего механизма розетки затянуть отверткой;
• провода согнуть гармошкой в подрозетнике и вставить поверх рабочий механизм;
• зафиксировать все саморезами;
• надеть декоративную крышку розетки и затянуть крепежный винт по центру.

После завершения работы по превращению одной розетки в 2 предстоит проверить ее работоспособность. Если все работает, можно включать электричество в квартире/доме. Более подробно о подключении двойной розетки в один подрозетник можно прочесть в этом материале.

Правило #3 — нюансы монтажа новой розетки рядом

Вариант с установкой новой электроточки на определенном расстоянии от существующей потребует больше времени и усилий. Здесь, как и в предыдущем варианте, предстоит обесточить дом/квартиру и только потом приступать к работам.

Чтобы убедиться, что коричневый провод – это фаза, можно использовать специальную индикаторную отвертку. При соприкосновении с фазой ее лампочка загорается

Далее нужно отметить место будущей дислокации. Теперь нужно разобрать старую розетку, вынув ее механизм. Предстоит шлейфовым способом к ней питающий провод для новой розетки.

Крепление проводов осуществляется так же, как и для двойной розетки. Одно отличие – в каждый контакт вставляется по 2 одинаковых провода, а крепления затягиваются отверткой. Чтобы получить шлейф.

Провод земли предстоит раздвоить – присоединить 2 желто-зеленых куска, в месте соединения поставить гильзу, опрессовать пресс-клещами, сверху надеть термоусаживающую трубку для изоляции.

Одно ответвление вставится в механизм старой розетки, а второе – новой. Питающая жила из 3-х проводов наращивается до нужной длины.

Для соединения двух отрезков провода можно использовать специальный колпачок – такое соединение надежное, но для его удаления придется откусить часть провода

В стене делается отверстие для установки подрозетника – стену придется сверлить. Затем питающий провод продевается внутрь, а стакан фиксируется алебастровой смесью. Осталось подключить рабочий механизм розетки – действия такие же, как и для двойной розетки.

После установки декоративной крышки останется спрятать или замаскировать провод, используя наиболее подходящий для этого вариант.

Правило #4  — особенности подключения блока

Когда толщина магистральной жилы достаточная, а потенциальные приборы, которые будут питаться от будущих розеток, обладают умеренной мощностью, можно вместо одной старой розетки соорудить блок розеток в модульной рамке. Это может быть 2 подряд, 3, 4, 5 или 6 штук.

Чтобы придать такому блоку эстетичный вид, покупают декоративную модульную рамку. Причем, цвет и материал можно подобрать согласно личным предпочтениям.

Для подключения этого варианта розеток предстоит сначала обесточить помещение. А лучше и всю квартиру/дом.

При установке блока розеток вместо одной следует четко выдерживать расстояние между ними, чтобы впоследствии декоративная рамка скрыла все лишнее

Затем предстоит проводить действия, аналогичные установке второй розетки. Единственное отличие – расстояние между подрозетником старой и новой электроточки будет минимальное.

Его точные параметры зависят от размера самого стакана и ширины декоративной крышки-накладки.

Подключив последовательно все провода к каждой из новых розеток будущего блока, и присоединив землю к рабочим механизмам, предстоит завершить монтажные работы, аналогично установке второй розетки, находящейся на расстоянии от старой.

После установки важно проверить работоспособность новой розетки – лампочка должна зажечься

Теперь можно включать питание – все работы завершены. При таком варианте проведения еще одной розетки провода прятать не нужно, ведь они все уместятся в подрозетниках. Рекомендуем вам прочесть более подробно о подсоединении блока розеток .

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать.

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь.

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты. Важно, чтобы изделие не оказалось подделкой

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Выводы и полезное видео по теме

Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:

В видео ролике кратко изложены основные принципы последовательного подключения розеток:

Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:

Видео обзор популярных соединителей, используемых для соединения проводов между собой:

Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ.

В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.

Решили самостоятельно подключить из одной или из одной сделать целых две, но не уверенны, что делаете все правильно? Или уже выполняли такую работу и можете дать дельный совет посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии, участвуйте в обсуждениях, задавайте вопросы.

можно ли это, способы подключения

В современных условиях человек пользуется большим количеством электроприборов. Все они требуют подключения в электророзетку, но не всегда в помещении возможно включить в сеть все устройства. Для временного подключения лучшим выходом будет применение бытового удлинителя или переделка точки питания. Установка вместо одной розетки двух – задача несложная, но она не всегда разрешена технически к исполнению. Перед реконструкцией следует ознакомиться с особенностями и нюансами, как сделать из одной розетки две.

Содержание

1. Преимущества и недостатки
2. Выбор подходящего способа монтажа электропроводки
3. Наружная электропроводка
4. Скрытая электропроводка
5. Монтаж блока розеток
6. Комбинированная электропроводка
7. Как скрыть провод
8. Монтаж в гипсокартоне
9. Какой способ выбрать
10. Основные ошибки

Розетка двойная

Плюс схемы подключения одной или нескольких электророзеток к основной точке питания – удобство. Пользователь не будет беспокоиться о том, что не хватает места для подключения, ему не будут мешать провода или выпадающий тройник.

Но подобное подключение имеет и недостатки. Главный минус – это предельная нагрузка. Обычно для розеток используются провода сечением 1,5 или 2,5 квадратных метра. Такие кабели рассчитаны на определенную мощность подключаемых приборов. Если будет больше разъемов для подсоединения техники, возрастет нагрузка и провода могут выйти из строя.

Все электророзетки являются дополнительным сопротивлением электрическому току. Если присоединить мощный электроприбор в последнюю розетку, подключенную к основной точке питания, могут нагреваться предыдущие контакты. Также под действием электрического тока будет возникать вибрация, ухудшающая качество соединения.

Не советуется выполнять подобное подключение на кухне, где собраны все мощные бытовые приборы, потребляющие от 1,5 кВт электроэнергии. По этой же причине опасно подключать точку питания в ванной.

Выбор подходящего способа монтажа электропроводки

Таблица соотношения сечения жил к токовым нагрузкам

Все способы запитаться от розетки для другой розетки можно разделить на несколько групп. По способу закрепления – внутри стены, снаружи или от внешней части основной точки питания с выводом проводов наружу. Далее работа производится схожим способом.

Основные рабочие моменты:

• Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
• Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
• Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
• Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.

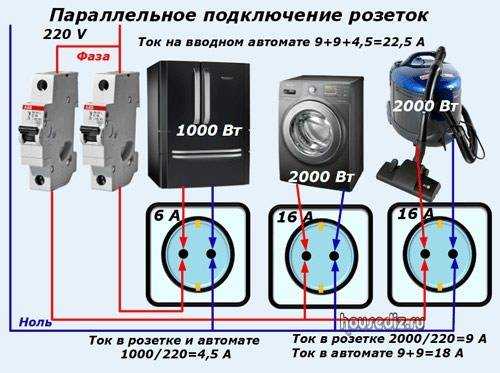

Дополнительную точку питания подключают параллельно. Но для осветительных устройств на балкон можно провести последовательное подсоединение.

Наружная электропроводка

Открытая проводка в стиле ретро

Применяется в деревянных домах или в помещениях в стиле ретро.

В деревянном доме проводка прокладывается в медных трубах. Это обусловлено требованиями пожарной безопасности, так как кабели нельзя укладывать в деревянные стены. Это сложный вид подключения, требующий дополнительных слесарных работ.

Для ретро-проводки огромное значение имеет визуальная составляющая. Если подключать к одной розетке другую, можно нарушить созданную дизайнером картину. В таком случае для сохранения стиля лучше установить новую точку питания. Если такой способ невозможен, устанавливается дополнительная розетка рядом со старой на одной диэлектрической подложке. Важно выбрать такую же по стилю розетку, чтобы не нарушать внешний вид.

Скрытая электропроводка

Скрытая проводка

При такой прокладке все провода спрятаны в стену. Еще на этапе ремонтных работ прорезаются специальные канавки, в которые укладываются кабели. После штробы заделываются гипсом или цементом и приступают к отделочным работам.

Если нужно поставить дополнительную электророзетку от уже имеющейся точки питания, следует узнать, возможно ли вырезать еще одну штробу, сделать отверстие для подрозетника.

Монтаж блока розеток

Такое подключение используется, если новую точку не обязательно делать на удалении от основной. Рядом с первой розеткой на стене делается отверстие, внутри которого и прячут провода. Если выполнять работу аккуратно, отделка не будет повреждена или нарушена. Так как размер декоративной крышки больше подрозетника, все внутренние детали и следы прорезания стены будут незаметны.

Комбинированная электропроводка

Комбинированная электропроводка

Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

• Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
• Удаление защитной крышки с основной точки питания.
• Извлечение розетки путем ослабления удерживающих контактов.
• Подсоединение проводов к новой точке питания.
• Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
• Установка розетки на место.
• Создание отверстия в декоративной крышке для провода.
• Установка крышки.

Провод ведется до нужной точки питания и крепится к стене при помощи скоб через каждые 30 см.

Как скрыть провод

Способы применения элементов для скрытия провода

Метод фиксации электророзетки зависит от ее использования. Ее можно прикрутить к плинтусу или оставить как переноску. Такой способ используется для наружных изделий. Кабели можно спрятать в специальный кабель-канал, который приклеивается к обоям или закрепляется между плинтусом и крышкой розетки.

Если розетка устанавливается на длительный период, провода можно спрятать под слой штукатурки. Если стена оклеена обоями, их можно разрезать по линии укладки. Далее нужно аккуратно отклеить небольшую часть обоев и проделать в стене отверстие для кабелей. Провода укладываются в проделанную борозду, зашпаклевываются и закрываются обоями.

Монтаж в гипсокартоне

Разметка и вырезание отверстий под розетки

Установка точек питания в гипсокартон одновременно является скрытой и открытой проводкой. Провода незаметны глазу, как в скрытой электропроводке, но при этом они не расположены внутри стены и до них можно добраться, как для открытого монтажа. Для работы нужны профессиональные инструменты и стальная проволока.

Как сделать из одной розетки несколько:

• Удаление розетки и подрозетника из стены.
• Продевание стальной проволоки в отверстие в направлении установки новой точки питания. Делается это для того, чтобы убедиться, что между профилем и стеной можно установить гофрированную трубу с кабелем.
• Просверливание места для нового подрозетника.
• К проволоке нужно прокрутить веревку и вытащить обратно.
• С помощью веревки между двумя розетками протягивается гофрированная труба.
• В гофру протягиваются провода.

Финальный шаг – соединить электропровода.

Бывают случаи, когда места между стеной и профилем для гофры нет. Тогда приходится откручивать лист гипсокартона, протягивать кабели для новой розетки и устанавливать все на место. Стыки нужно зашпаклевать и поставить новую точку питания.

Какой способ выбрать

Выбор нужного способа из розетки сделать две розетки зависит от индивидуальных особенностей каждого помещения, места установки, суммарной нагрузки подключаемых приборов.

Обязательным условием при любом способе монтажа является обеспечение качественного и надежного контакта между проводами.

Основные ошибки

Коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:

• Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки.
• Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным.
• Нарушение очередности подключения проводов. Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли.
• Ненадежный контакт. Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
• Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.

Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.

Как установить несколько электрических розеток в существующем доме | Главная Руководства

Автор SF Gate Contributor Обновлено 21 января 2021 г.

Электрические розетки имеют две пары клемм, что позволяет последовательно подключать несколько розеток к одной цепи в существующем доме. Однако установка слишком большого количества розеток в цепи создает вероятность перегрузки выключателя, поэтому разумным подходом является распределение розеток между двумя или более цепями, особенно при добавлении нескольких розеток в одной комнате. Таким образом, если один из автоматических выключателей сработает, у вас все равно останется действующая розетка. Стандартный электрический код позволяет подключать 15-амперные розетки проводом 14-го калибра, но безопаснее использовать 12-й калибр, который толще.

1. 1. Отключите электропитание

   Отключите электропитание перед выполнением электромонтажных работ, инструктирует This Old House. Установите электрическую коробку для каждой розетки, которую вы хотите добавить. Использование старой рабочей или реконструируемой коробки позволяет вам не снимать настенное покрытие, чтобы прибить коробку к стойке.

2. 2. Найдите шпильки

   Найдите шпильки с помощью искателя шпилек и поместите коробку где-нибудь между двумя из них. Это может быть любое удобное расстояние от пола. Обведите контур задней части коробки на гипсокартоне карандашом и вырежьте отверстие пилой для гипсокартона.

3. 3. Протяните кабели через отверстия

   Протяните кабели, необходимые для подключения розетки, к каждому из отверстий. Процедура будет варьироваться в зависимости от того, как вы решите подключить каждую розетку, но в целом вы можете избежать демонтажа гипсокартона, пропустив кабели через 3/4-дюймовые отверстия в верхней или нижней пластинах стены и пропустив их сбоку через чердак или пространство для обхода.

4. 4. Проложите кабель питания к первой розетке

   Установите ряд розеток для каждой цепи и протяните силовой кабель к первой розетке в ряду. Проложите второй кабель от этой розетки ко второй в серии, третий кабель от этой к третьей и так далее. Протяните кабель питания к точке, где он подключается к источнику питания, но пока не подключайте его.

5. 5. Прикрепите коробку к гипсокартону

   Протяните кабели для каждой розетки через заднюю часть старой рабочей коробки, вытяните провисание примерно на 6 дюймов, затем вставьте коробку в отверстие и закрепите ее на гипсокартоне. повернув винты спереди с помощью отвертки Phillips.

6. 6. Используйте инструмент для зачистки проводов, чтобы оголить концы.

   Снимите примерно 6 дюймов оболочки с кабелей в каждой коробке и оголите примерно 1/2 дюйма на концах каждого изолированного провода с помощью инструментов для зачистки проводов. Различать провода между входящим, токоведущим и исходящим, питающим другую розетку.

7. 7. Подсоедините провода к клеммам

   Оберните входящие провода плоскогубцами вокруг верхней пары клемм на розетке, сообщает InspectaPedia. Подсоедините черный провод к латунной клемме, а белый провод к серебряной. Затяните винты клемм с помощью отвертки. Таким же образом подключите отходящие провода к другой паре клемм. Скрутите оголенные провода заземления вместе и оберните их вокруг зеленой клеммы заземления.

8. 8. Завинтите розетку на место

   Вставьте каждую розетку в коробку после того, как вы закончите подключение, и прикрутите ее на место. Прикрутите накладку с помощью плоской отвертки.

9. 9. Включите питание

   После установки всех розеток подключите кабель питания к источнику питания, которым может быть выключатель на панели или устройство в другой цепи.

   Вещи, которые вам понадобятся

   • Электрические коробки

   • Fuld Finder

   • карандаш

   • Drywall Saw

   • .

   • Инструмент для зачистки проводов

   • Плоскогубцы

   • Отвертка с плоской головкой

   Наконечник

   В определенных местах, таких как кухни и прачечные, ванные комнаты, необходимо устанавливать розетки, прерывающие замыкание на землю. Вы можете последовательно подключить GFI, как обычную розетку, с одним отличием. Входящие провода должны подключаться к «линейным» клеммам, а исходящие провода должны подключаться к «нагрузке».

   Предупреждение

   Не меняйте полярность розетки, подключая провода к неправильным клеммам. Розетка по-прежнему будет работать, но это будет небезопасно и может привести к пожару.

Справочные материалы

• InspectaPedia: Установка электрической розетки, детали проводки
• Этот старый дом: добавление розетки в комнату

Советы

ванные комнаты, прачечные и на открытом воздухе. Вы можете последовательно подключить GFI, как обычную розетку, с одним отличием. Входящие провода должны подключаться к «линейным» клеммам, а исходящие провода должны подключаться к «нагрузке».

Предупреждения

• Не меняйте полярность розетки, подключая провода к неправильным клеммам. Розетка по-прежнему будет работать, но это будет небезопасно и может привести к пожару.

Схемы проводки с несколькими розетками

от: Dale Cox

Домашняя страницаОблицовочный молдингЭлектропроводкаСтроительство и ремонтРемонт стенПокраска домаУборка и ремонтВидео своими руками
Как читать эти схемы.

Эта страница содержит несколько схем для 2 и более розеток в одной цепи. Проводка для нескольких прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток включена в защищенные и незащищенные устройства.

Подключение нескольких розеток в ряд

На этой схеме настенные розетки подключаются в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо сращивания косичек, как показано на следующей схеме, может создать проблему самого слабого звена. При использовании метода, показанного здесь, любая поломка или неисправность в одной розетке, вероятно, приведет к выходу из строя всех последующих розеток.

Схема подключения нескольких розеток

На этой схеме показано подключение нескольких розеток в схеме, при которой каждая розетка по отдельности подключается к источнику. Все провода соединяются в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Эта проводка позволяет обеспечить напряжение источника на каждой розетке независимо от других в цепи.

Схема подключения для двойных розеток

Здесь 3-жильный кабель проложен от двухполюсного автоматического выключателя, обеспечивающего независимое напряжение 120 В, к двум наборам нескольких розеток. Нейтральный провод от цепи является общим для обоих комплектов. Эта проводка обычно используется в кухонной цепи на 20 ампер, где необходимы два источника питания, например, для холодильника и микроволновой печи в одном месте.

Схема подключения нескольких устройств GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе с помощью косичек для подключения источника. Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника подсоединены к клеммам линии на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

Здесь розетка gfci добавлена ​​в конце ряда дуплексных розеток для защиты в одном месте. Первая розетка подключается к источнику, а от ящика к ящику идет двухжильный кабель. Все провода сращиваются косичкой у приборов для пропуска тока к соседним. Клеммы нагрузки на gfci не используются, и он не защищает другие розетки в цепи.

Подключение GFCI для защиты нескольких розеток

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, следующих за ним, что известно как многопозиционная защита.
