Стенки в домах являются основным элементом. Для несущей толщина стены в один кирпич обычно достаточна. Следует помнить, что от количества строительных элементов зависит примерно половина веса надземных частей жилого дома, внешний вид, эксплуатационные характеристики и удобные условия для жизни. Расчет толщины стены из кирпича проходит также с учетом температуры участка, на котором будет располагаться постройка.

Минимальная и максимальная толщина

Следует помнить, что возведение стены в кирпичных домах должно соответствовать многим правилам и нужно правильно подобрать материал. Кирпич — широко используемый строительный материал. Он прочный, огнестойкий, не гниет и не подвержен поражению насекомыми. Для постройки стен применяются разные виды кирпичей:

• полнотелый;
• пустотелый;
• силикатный;
• глазурованный;
• керамический клинкерный.

Данные элементы постройки могут возводиться из разных материалов.

Во многом размер стен зависит от климатических условий местности и количества этажей. Несущая стена в полкирпича составляет 120 мм, и этого не хватит, чтобы выдержать нагрузку веса конструкции, нужно делать ее хотя бы в два кирпича. Если планируется одноэтажный жилой дом, то обычно перестенок делают в 250 мм, согласно СНиП, то есть кладется в 1 кирпич. Если же двухэтажный, то кладка делается минимум в полтора. Если зимой температура падает ниже 30 °C, то наружные стенки делают в 3 кирпича с учетом массивного фундамента. Толщина стенок зависит от составляющих ее кирпичей. Толщина кирпичной стены всегда возводится в 0,5, 1 и так далее брикета. Если дом построен в 2 кирпича, то этого хватит для двухэтажного строения, больший размер подойдет для многоэтажных сооружений. Строители используют одинарные, двойные и полуторные кирпичи, чья разница зависит только от высоты.

С одинарным кирпичом работать проще, чем с полуторным или двойным (виды бруса по размерам), из-за легкого веса, поэтому специалисты рекомендуют его новичкам.

Вернуться к оглавлению

Строительство из пустотелого кирпича

Фундамент будет испытывать меньшую нагрузку при выполнении основной кладки пустотелым материалом.

Используя его, можно снизить нагрузку на фундамент и несущую конструкцию, сэкономить, поскольку он весит меньше полнотелого, но из-за этого снизится прочность дома, а также придется производить теплоизоляцию стен. Внутреннюю стену рекомендуют строить в полкирпича из одинарного, остальные класть в один двойной, после чего нужно утеплить стенки и выложить облицовочный брикет в 12 мм. Пустоты бывают сквозными или несквозными; круглыми, щелевидными, овальными, квадратными.

Вернуться к оглавлению

Использование керамического клинкерного кирпича

Он устойчив ко влаге и морозам, у него гладкая или рельефная поверхность. Большое разнообразие позволяет использовать его как для строительства, так и для облицовки. Такой кирпич еще называют «красным», хотя он бывает еще и других цветов: белого, горчичного, серого и светло-серого. Это универсальный материал для строительства одноэтажного дома и прочих объектов, и используется в кладке не только стен. Строить с ним быстро не получится, поскольку за день можно выложить только 1 м в высоту, а толщина составляет не меньше 250 мм. К его преимуществам относят:

• долговечность;
• экологичность;
• звукоизоляцию;
• устойчивость;
• огнестойкость и морозостойкость;
• теплоизоляцию;
• низкое влагопоглощение.

Вернуться к оглавлению

Применение облицовочного кирпича

Такой материал подойдет для оформления фасада жилого строения.

Такой материал хороший и престижный, используется при строительстве наружных стен в 1,5 брикета. Он дороже полнотелого, но не нуждается в дополнительном оштукатуривании, имеет различные размеры и оттенки и идеально подходит для декорирования. С его помощью можно оформить двухэтажные постройки, камин или печь, создать уникальный фасад, который станет защитой для несущей стены из-за морозостойкости и устойчивости к возможным повреждениям.

Вернуться к оглавлению

Стены в многоэтажных домах

Серии многоэтажных кирпичных домов, хрущевок возводили до войны. В подобных строениях хорошая тепло- и звукоизоляция. Толщина стены из кирпича в них играет важную роль, поскольку от нее зависит срок эксплуатации. В таких постройках тонкие стены. Несущие стенки в жилых многоэтажных домах строились из бетона, а в конце 50-х их стали класть и из кирпича, толщиной в 0,35 м или больше, а поперечные диафрагмы — до 20 см. Такие здания крепче панельных, срок их годности высок. Со временем установили, что такие серии могут простоять 150 лет. Плюс такого многоэтажного дома в доступной стоимости.

Несущие стены таких построек могут быть толще 35 см.

Вернуться к оглавлению

Кладка и как ее выполнять

Кладка проводится в установленном порядке, чем обеспечивается высокая несущая способность стены.

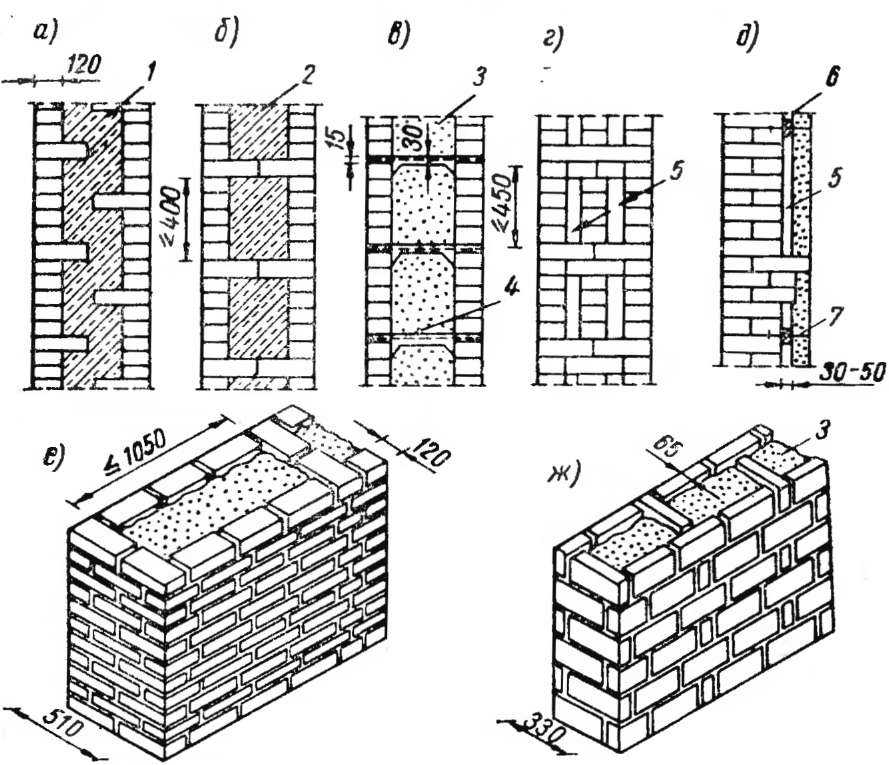

В одноэтажном и двухэтажном жилом доме оптимальная считается колодцевая укладка, благодаря которой снижается расход материала, поэтому она популярна. Это 2 продольные стенки в половину брикета, которые укладывают параллельно друг другу и соединяют мостками вертикально и горизонтально. Не допускаются широкие швы при кладке, потому что из-за них уменьшается прочность стенок и теплозащита.

какой должна быть толщина кирпичных стен

Минимальная толщина стены из кирпича равняется 65мм, то есть соответствует поставленному на ребро изделию. Такие тонкие перегородки очень редко используются в интерьерах, так как они не позволяют существенно сэкономить. Кроме того, такие загородки свободно пропускают звуки, выполняя скорее роль ширмы. Поэтому для достижения большей звукоизоляции стройматериал чаще кладут в длину или поперек. А вот самой оптимальной толщиной стены из кирпича для несущих конструкций считается кладка в 51 сантиметр, что соответствует двум уложенным в длину керамическим изделиям. Впрочем, все зависит от типа здания, на втором и выше этажах размер внешней перегородки может быть уменьшен.

Для строительства внутренних несущих перегородок и основной внешней конструкции имеются несколько рекомендаций. При возведении одноэтажного дома можно ограничиться двумя уложенными в длину кирпичами или полуторной кладкой. Такая структура может выдержать любые нагрузки, но потребуется дополнительное утепление, которое лучше наносить с внешней стороны.

Толщина внутренней несущей стены из кирпича в хозяйственных постройках соответствует ширине клинкера или 12 сантиметрам. Но такие постройки имеют недостаточную жесткость конструкции, поэтому их лучше армировать проволокой во время укладки.

Минимальная толщина несущей стены из кирпича в любых типах зданий не может быть меньше 250 мм, то есть стандартной длины одного элемента. Этого вполне будет достаточно чтобы выдержать нагрузку основных перекрытий или кровли. Единственным исключением являются места схождения бетонных плит, тогда рекомендуется увеличить ширину перегородок в два раза.

Экономная толщина наружных стен из полуторного и двойного кирпича

Использование увеличенных в полтора раза или даже в два раза стройматериалов позволяет существенно уменьшить расходы на возведение построек любой сложности. Так при создании стены шириной в 64 сантиметра рекомендуется укладывать двойные кирпичи двойной же клакой, а для облицовки использовать половинчатую ширину обычного клинкера. Как показывает практика, такой способ помогает уменьшить затраты на четверть, а в некоторых случаях и на 30%. Таким образом соблюдается толщина наружной стены из кирпича по госту, но при этом удается использовать более практичный подход. Так же не стоит забывать о теплопроводности керамических строительных материалов. Порой теплоизоляционный слой способен существенно увеличить ширину несущих конструкции частного дома или производственного помещения.

Толщина стены из силикатного кирпича

В наших широтах считается достаточным уложить изделия из силиката полуторной кладкой и больше внимания уделить утеплению. Для этого используются различные материалы, начиная от пенопласта и заканчивая дорогостоящей минеральной ватой. Однако есть и другая технология строительства, когда на расстоянии в 15-20 сантиметров возводятся две параллельные стены шириной в полкирпича. Воздушная камера между ними выполняет функцию самого дешевого и при этом не менее эффективного теплоизоляционного слоя. Жесткость такого каркаса обеспечивается так называемыми диафрагмами – перпендикулярно перегородкам уложенными стройматериалами. Иногда пустующее пространство заполняют керамзитом или пенобетоном.

Как определить будущую толщину стен из пустотелого кирпича

Обычный полнотелый материал из керамики или силикатной смеси обладает сильной теплопроводностью. То есть в помещениях быстро понижается либо повышается температура в зависимости от внешних факторов. Уменьшить эти показатели в три раза позволяет использование пустотелых промышленных строительных изделий. Но стоит помнить, что их не рекомендуется использовать для возведения несущих конструкций, цокольных этажей и фундамента. Также стоит избегать контакта пустотелого стройматериала с водой, в результате которого могут существенно понижаются технические преимущества строения.

Идеальная толщина стен из красного кирпича

Подбирая ширину перекрытий из красной обожжённой глины нужно помнить о большой инерционности материала. Это очень хороший показатель для жилых домов и плохой для мест временного обитания, например коттеджей. Там, где отопление является постоянным, даже в случае его кратковременного отключения, будут наблюдаться незначительные колебания температурного режима. А вот дачку придется протапливать достаточно долго пока в ней не создадутся комфортные для существования условия.

Читайте также: Из чего строить стены дома

ТИПОВЫЕ РАЗМЕРЫ И ФОРМЫ БЕТОННЫХ ИЗДЕЛИЙ

ТЭК 02-01Б

ВВЕДЕНИЕ

Бетонная кладка является одним из самых универсальных доступных строительных материалов из-за большого разнообразия внешнего вида, который может быть получен с использованием бетонных кладочных элементов. Бетонные блоки изготавливаются разных размеров, форм, цветов и текстур для достижения ряда отделок и функций. Кроме того, из-за его модульной природы различные блоки бетонной кладки могут быть объединены в пределах одной стены для достижения различных текстур, рисунков и цветов.

Некоторые размеры и формы бетонной кладки считаются стандартными, а другие популярны только в определенных регионах. Местные производители могут предоставить подробную информацию о конкретных продуктах или о возможности изготовления нестандартных единиц.

РАЗМЕРЫ УСТАНОВОК

Как правило, блоки из бетонной кладки имеют номинальные размеры лицевой стороны 8 дюймов (203 мм) на 16 дюймов (406 мм), доступны с номинальной толщиной 4, 6, 8, 10, 12, 14 и 16 дюймов (102, 152, 203, 254, 305, 356 и 406 мм). Номинальные размеры относятся к размеру модуля для планирования схемы соединения и модульной компоновки относительно дверных и оконных проемов. Указанные 3 размера блоков бетонной кладки обычно составляют 3/8 дюйма (90,5 мм) меньше, чем номинальные размеры, так что модуль 4 или 8 дюймов (102 3 или 203 мм) выдерживается с 3/8 дюйма (9,5 мм) швами строительного раствора. На рис. 1 показаны номинальные и указанные размеры бетонной кладки с номинальным размером 8 x 8 x 16 дюймов (203 x 203 x 406 мм). В дополнение к этим стандартным размерам у местных производителей бетонной кладки могут быть доступны блоки другой высоты, длины и толщины.

Стандартные технические условия для несущих бетонных блоков кладки, ASTM C90 (ссылка 1) — это наиболее часто упоминаемый стандарт для бетонных блоков кладки. АСТМ С90 включает минимальную толщину лицевой оболочки и стенки для различных размеров блоков бетонной кладки, как указано в Таблице 1. Допускается, чтобы габаритные размеры блока (ширина, высота и длина) отличались на ± 3/8 дюйма (3,2 мм) от заданные размеры. При необходимости блоки могут быть изготовлены с более жесткими допусками, чем те, которые предусмотрены ASTM C90. ASTM C90 также определяет разницу между пустотелыми и полнотелыми бетонными кладочными элементами. Чистая площадь поперечного сечения сплошного блока составляет не менее 75% от общей площади поперечного сечения.

В дополнение к блокам размеров, указанных выше, доступен бетонный кирпич, соответствующий ASTM C1634, Стандартным техническим условиям для бетонного облицовочного кирпича (ссылка 2), с широким диапазоном номинальных длин и высот; обычно с номинальной шириной 4 дюйма (102 мм) для облицовки шпоном. Бетонный кирпич может быть на 100 % полнотелым или полнотелым, при условии, что площадь сердцевины кирпича не превышает 25 % общей площади поперечного сечения.

Рис. 1—Номинальные и указанные размеры блока

Таблица 1—Минимальные требования к облицовке и стенке

ФОРМЫ БЛОКОВ

Формы блоков бетонной кладки были разработаны для широкого спектра применений. Некоторые распространенные конфигурации блоков показаны на рис. 2. Как правило, лицевые оболочки и стенки на бетонных блоках каменной кладки сужаются. В зависимости от формы стержня, используемой при изготовлении блоков, лицевые оболочки и стенки могут иметь конусообразную форму с расширением на одном конце или могут иметь прямой конус сверху вниз. Конус обеспечивает более широкую поверхность для раствора и облегчает работу каменщика.

Узлы с открытым концом позволяют накручивать узлы на арматурные стержни. Это устраняет необходимость поднимать блоки поверх арматурного стержня или продевать арматуру через стержни кладки после возведения стены. Связующие балки в бетонных стенах из каменной кладки могут быть размещены либо путем вырезания части стенок из стандартного блока, либо с использованием узлов скрепленных балок. Блоки соединительных балок изготавливаются либо с уменьшенными стенками, либо с «выбивными» стенками, которые удаляются перед размещением блока в стене. Горизонтальная арматура соединительной балки легко размещается в этих блоках. Блоки с перемычкой аналогичны блокам с соединительными балками, за исключением того, что нижняя часть блока сплошная, чтобы ограничить раствор до перемычки. Блоки перемычки доступны с различной глубиной, чтобы нести соответствующие нагрузки перемычки над дверными и оконными проемами. Блок створки имеет вертикальный паз, отформованный на одном конце, для размещения оконной створки. Блок створки можно укладывать с пазами, примыкающими друг к другу, для размещения предварительно отформованной прокладки контрольного шва. Универсальный или пропильный блок содержит два близко расположенных полотна в центре, а не обычное одиночное полотно. Это позволяет легко разделить блок на стройплощадке, получив два блока длиной 8 дюймов (203 мм), которые обычно используются рядом с отверстиями, на концах или в углу стены.

На рис. 3 показаны блоки, разработанные для конкретных применений на стенах. Блоки управляющих шарниров изготавливаются с одним охватываемым и одним охватывающим концами для обеспечения передачи поперечной нагрузки через регулирующие шарниры. Устройства с закругленным носом доступны с одинарным или двойным закругленным носом для смягчения углов. Блоки экрана доступны во многих размерах и моделях (ссылка 4). Типичные области применения включают наружные заборы, внутренние перегородки и проемы во внутренних стенах из бетонной кладки. Блоки со скошенными концами, образующие угол 45° с лицевой стороной блока, используются для формирования стен, пересекающихся под углом 135°. Элементы соседних рядов перекрываются, образуя бегущую связку в углу. Пилястры и колонны используются для легкого размещения стыка стена-колонна или стена-пилястра, оставляя место для вертикального армирования в центре пустоты.

Различные блоки бетонной кладки предназначены для повышения энергоэффективности. Эти блоки, примеры которых показаны на рис. 4, могут иметь уменьшенную площадь перемычек для уменьшения теплового потока через перемычки. Площади паутины можно уменьшить, уменьшив высоту или толщину паутины, уменьшив количество паутин или и то, и другое. Кроме того, внутреннюю лицевую часть устройства можно сделать толще обычной лицевой оболочки для увеличения накопления тепла и, следовательно, для дальнейшего повышения энергоэффективности. Изоляционные вставки также могут быть встроены в стандартные блоки бетонной кладки для повышения энергоэффективности.

Акустические блоки (рис. 5) гасят звук, тем самым улучшая шумоподавляющие характеристики внутреннего пространства. Акустические устройства часто используются в школах, промышленных предприятиях и церквях, а также в подобных помещениях, где требуется улучшенная внутренняя акустика.

Рисунок 2—Типовые блоки бетонной кладки

Рисунок 3—Сапы специального назначения

Рисунок 4—Примеры блоков бетонной кладки, предназначенных для повышения энергоэффективности

0004

ОТДЕЛКА ПОВЕРХНОСТИ

Окончательный вид бетонной каменной стены может варьироваться в зависимости от размера блоков, формы блоков, цвета блоков и раствора, схемы склеивания и отделки поверхности блоков. Описанные выше блоки из бетонной кладки различных форм и размеров часто доступны с различной отделкой поверхности. Некоторые поверхности встраиваются в блоки в процессе производства, а другие наносятся отдельно.
Для получения дополнительной информации об архитектурной отделке поверхностей см. TEK 2-3A Архитектурные бетонные блоки (сноска 5).

ОБОЗНАЧЕНИЯ

A _nw = Нормализованная площадь стенки, дюйм ² /фут ₂ (мм ² /м ² )
5 мм fs 9005 )
t _w = минимальная толщина стенки, мм (дюймы)
W = номинальная ширина блока, мм (дюймы) 2016.

Стены из бетонной кладки, TEK 3-16A, Национальная ассоциация бетонщиков, 2016.

NCMA TEK 02-01B, Редакция 2017 г. ТЭК.

Трещины в стенах толщиной в полкирпича и их размеры

Кирпичная кладка считается толщиной в полкирпича, если ее общая ширина равна половине длины обычного кирпича. Обычно они составляют 4 1/2 дюйма или 13 см для стандартного кирпича длиной 9 дюймов или 23 см. Стена толщиной в полкирпича предусмотрена в основном для перегородок в доме. Они не принимают никакой нагрузки как в несущих конструкциях, так и в каркасных конструкциях из железобетона. Но иногда домовладельцы сталкиваются с проблемой появления трещин в стенах. Трещины в стенах толщиной в полкирпича зависят от соотношения длины к высоте и положения дверного проема в стенах дома.

Независимо от того, горизонтальные или вертикальные трещины, они стоят денег и времени домовладельцу. Трещины также повышают напряжение домовладельцев, и у них возникает множество вопросов.

Что будет с моей стеной? Мой дом?

Являются ли эти трещины нормальными или ненормальными?

Моя стена разваливается?

Срок службы моего дома сократится?

Мой дом рухнет внезапно без предупреждения?

Не паникуйте. Сначала поймите трещины. Мы уже обсуждали общие причины, влияющие на трещины. В этом посте мы обсуждаем трещины в стенах толщиной в полкирпича. Мы также обсудим меры по его ограничению как в несущих конструкциях, так и в каркасных конструкциях из железобетона.

Виды трещин в стенах толщиной в полкирпича:

Трещины в стене возникают из-за чрезмерного прогиба крепи. Расположение и рисунок трещин зависят от соотношения длины к высоте и положения дверных проемов в кирпичных стенах. Трещины, возникающие как в несущих, так и в пенальных стенах каркасных конструкций из железобетона, имеют практически одинаковые характеристики.

01. Горизонтальные трещины в стенах толщиной в полкирпича:

Горизонтальные трещины такого типа в стенах наблюдаются при малом отношении длины к высоте стены толщиной в полкирпича и отсутствии дверного проема в стеновой панели. .
Здесь собственная нагрузка стены передается на нижнюю балку/плиту в виде арки. Следовательно, в центральной части стеновой панели возникает напряжение. В конечном итоге горизонтальные трещины возникают в центре стены стен толщиной в полкирпича.
Кроме того, когда отношение длины стены к высоте невелико и имеется центральный проем двери, то безопорная кладка по сторонам проема создает напряжение в центре стороны двери. Следовательно, трещины в стене толщиной в полкирпича могут появиться с обеих сторон от центра двери.

Кроме того, когда отношение длины стены к высоте невелико, а дверной проем смещен от центра, собственная нагрузка неподдерживаемой кладки с одной стороны проема создает напряжение в центре дверного проема. Следовательно, в стене в центре лицевой стороны двери появляются горизонтальные трещины.

02. Вертикальные трещины в полукирпичной стене:

Вертикальные трещины в нижней средней части кирпичных стен наблюдаются при большом соотношении длины стены к высоте, т. е. 2 и более, и отсутствии двери или оконный проем в стене.
Прогиб плиты/балки верхнего уровня кирпичной стены больше, чем прогиб плиты/балки нижнего уровня стены. Нагрузка от стены передается на концы опоры в основном за счет действия балки, где стена ведет себя как балка. Следовательно, в стенке развивается растягивающее напряжение и, следовательно, развиваются вертикальные трещины в стенке в нижней средней части.
Укорачивание опор колонн также усугубляет растрескивание перегородки из-за упругой деформации, ползучести и усадки.
В случае горизонтальных трещин прогиб плиты/балки нижнего уровня перегородки больше, чем плиты/балки верхнего уровня стены. Эти трещины появляются в нижней средней части стены.

03. Диагональные трещины в стенах:

(a) Диагональные трещины с обеих сторон угла двери:

Диагональные трещины в стенах с обеих сторон угла двери наблюдаются при большой длине Соотношение высоты стены и дверного проема по центру.
Трещины появляются по диагонали в обоих верхних углах двери. Диагональные трещины появляются из-за комбинированного действия напряжения на изгиб в части кладки над проемом и собственного веса безопорной кладки со стороны проема. Трещины начинаются от перемычки и идут вверх. Диагональные трещины шире в углу двери и становятся тоньше по мере продвижения вверх.
Эти трещины очень распространены, так как большинство людей не перекрывают дверь/окно или проем, а просто устанавливают два арматурных стержня или оставляют немного природного камня. Даже если перемычки отлиты, они либо имеют малый размер, либо длина опоры недостаточна для стен.

Диагональные трещины также появятся на подоконнике. если не уложены ж/б/бетонные перемычки, из-за концентрации напряжения при резком изменении поперечного сечения.
(b) Диагональные трещины в стенах с одной стороны дверного угла:

Диагональные трещины с одной стороны дверного угла наблюдаются, когда отношение длины к высоте велико, а дверной проем смещен от центра.
Эти диагональные трещины появляются на одной стороне угла двери. Это связано с совместным действием изгибного напряжения в части кладки над проемом и горизонтального напряжения в неподдерживаемой части кладки со стороны проема из-за потери поддержки в середине. Важно отметить, что перегородка со смещенным от центра отверстием более подвержена растрескиванию, чем перегородка с центральным отверстием.

04. Трещины в стенах, построенных из бетонных блоков:

Иногда вертикальные и горизонтальные трещины появляются, когда перегородки построены из плотных бетонных блоков или легких бетонных блоков или силикатного кирпича. Эти горизонтальные трещины развиваются из-за усадки блоков кладки при высыхании. Трещины становятся все более и более заметными, когда перегородки очень длинные или высокие. Трещины также становятся более заметными, когда для строительства перегородки используется богатый цементный раствор. На самом деле блок следует вылечить в течение 28 дней, а затем дать высохнуть в течение 14 дней. Если этого не сделать, он обязательно уменьшится.

Профилактические меры по ограничению трещин в стене толщиной в полкирпича:

• Обеспечьте изгиб вверх в перекрытии или нижней балке/перекрытии для нейтрализации прогиба.
• По возможности отложить возведение каменных перегородок и штукатурки после заливки железобетона.
• Никогда не укладывайте каменную кладку прямо над дверной/оконной рамой. Всегда обеспечивайте перемычки / подоконники из железобетона подходящего размера с соответствующей опорой на стены.
• Зазор между верхом кладки и низом (потолком) балки/плиты заполнить мастичными составами.
