Толщина раствора при кладке кирпича: Толщина раствора в кирпичной кладке

Толщина шва в кирпичной кладке: от чего зависит

Содержание

• 1 Значение перевязки при возведении конструкции
• 2 Виды применяемого шва
  • 2.1 Тип и размеры
  • 2.2 Укладываем шамотный кирпич правильно
  • 2.3 Как сделать качественный шов?
• 3 От чего зависит толщина швов?

Параметры перевязки материала в строительном процессе выбирают на стадии проектирования конструкции. Зависит толщина шва кирпичной кладки от размеров рабочего материала. Чтобы получить ровный результат постройки, применяют параметры горизонтального — 12 мм (допустимые отклонения 10—15), вертикального — 10 мм (в исключении 8—15). На качество и прочность конструкции влияет выбор способа кладки, перевязка, тип выбранного раствора. Для каждого вида рабочего материала проектируется отдельная величина шва между кирпичами, которая контролируется при кладке каждого слоя стройматериала.

Значение перевязки при возведении конструкции

Безопасность строительной конструкции зависит от его правильного возведения. Обычная кладка осуществляется длинной стороной материала, такой способ называется ложками, короткой стороной и поперек стены — тычками. Возведение начинается с выведения углов на несколько кирпичей выше обычной конструкции. Слой, сформированный между кладкой, поправляется, а излишки убирают, пока раствор не затвердел. После осуществляют расшивку.

Главные правила:

• При возведении постройки необходимо проверять закладку углов угольником не менее двух раз на протяжении 1 м кладки.
• Проверять горизонтальность рядов (правилом и уровнем), а вертикальность поверхности углов (правилом с уровнем отвесом).
• Возникшие лучше выровнять следующим рядом.
• Толщина раствора между материалом должна измеряется каждые 5—6 рядов.

При несоблюдении установленных параметров конструкция будет недостаточно прочной. Правильная расшивка обеспечивает построению устойчивость от воздействия внешних факторов.

Вернуться к оглавлению

Виды применяемого шва

12 мм – стандартная толщина перевязки по горизонтали.

Во время возведения любого ряда конструкции размеры шва в кирпичной кладке играют важную роль. Визуально определяют качество строительства, благодаря которому конструкция становится единым целым. Стандартные размеры перевязки материала: горизонтальный — 12 мм, вертикальный — 10 мм. Применение большего зазора уменьшает теплоизоляцию и прочность стены. Благодаря параметрам зазора проводится расчет необходимого раствора для конструкции. Отклонения от заданных параметров не должны допускаться.

Вернуться к оглавлению

Тип и размеры

• Горизонтальный — средний размер составляет 12 мм. Допускаются отклонения при выборе разного вида стройматериала: толщина шва не менее 10 и не более 15 мм.
• Вертикальный — допустимая ширина 10 мм. В отдельных случаях допускаются такие параметры: минимальный шов — 8, максимальный — 15 мм.

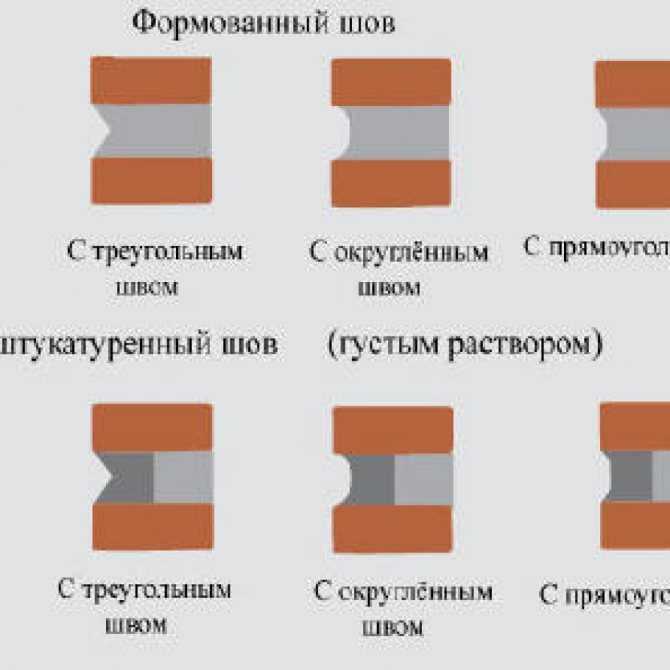

Другие виды:

• выпуклый;
• в подрезку;
• пустошовка;
• односрезный;
• двухсрезный вогнутый;
• двухсрезный выпуклый.

Если при строительстве перегородочной стены нужно класть кирпичи на ребро, то слой раствора между ними может быть меньше.

Кладочный материал также кладется и на ребро, в таком случае параметры шва сокращаются до 6,5 мм — это обычно перегородочные стены. Шов подбирается под материал при возведении конструкция стен с воздушной прослойкой и утеплителем. В таком случае пользуются таблицей с размерами требуемого стройматериала. При уменьшении параметров перевязки возрастает количество строительного материала, при увеличении — наоборот. Для таких стройматериалов, как силикатный, белый, полнотелый и пустотелый, применяются стандартные размеры.

Вернуться к оглавлению

Укладываем шамотный кирпич правильно

В кладке кирпича необходимо уделять особое внимание качественной и правильной расшивке шва. При кладке шамотным кирпичом используют огнеупорный раствор. В незаделанные или заглубленные зазоры может попадать влага и разрушать конструкцию. Шамотный кирпич используется в строениях при достаточно высоких температурах. От температурного режима зависят и параметры перевязки: чем выше температура, тем тоньше делается шов. Представляют четыре размера перевязки при кладке шамотными кирпичами, в миллиметрах:

• не более 1;
• зазор 2;
• толщина швов 3;
• более 3-х.

Вернуться к оглавлению

Как сделать качественный шов?

Материал, предназначенный для облицовки, нужно класть целым.

Выделяют два вида изделия: полнотелый и пустотелый. Красный кирпич принято выкладывать целыми, а не половинками и кусочками. Тогда не учитывается кладка углов и получается лицевая красивая кладка облицовочного кирпича. Для красивой конструкции красным кирпичом используют шаблон, квадратную конструкцию из металла 10 на 10 мм. Зазор между блоками должен составлять 12 мм — горизонтальный, 10 мм — вертикальный. В случае выхода крайних рядов кирпича, раздвигают или сдвигают вертикальный шов на 2 мм в ту или иную сторону.

После выполненной корректировки перевязки не следует двигать блоки до полного схватывания раствора.

Вернуться к оглавлению

От чего зависит толщина швов?

В первую очередь на размер перевязки влияет размер кирпича, высота которого — 65 или 88 мм. При таких параметрах за основу берут толщину стандартного шва. В строительстве конструкции утолщенным кирпичом применяют максимально допустимые размеры. Следует помнить, что материал с большой массой создает давление на нижние ряды.

Если используют металлическую сетку или арматуру, применяют другие размеры швов кирпичной кладки: 12 и 10 мм. Возведение конструкции в зимнее время влияет на сам процесс. Жидкость в смеси на морозе кристаллизуется, тогда как в теплое время раствор становится сыпучим. Во избежание таких проблем в перевязку материала добавляют дополнительные связующие материалы для повышения пластичности раствора.

Толщина раствора между кирпичами и размер шва

Правильный выбор способа кирпичной кладки определяет прочность и качество сооружаемого объекта, расход материалов, а также стоимость и продолжительность строительных работ. Важную роль в обеспечении качества сооружаемой конструкции играет сама кирпичная перевязка. Дело в том, что такая кладка предполагает наличие вертикальных и горизонтальных швов, которые заполняются цементным раствором. Он выступает в качестве связующего компонента, который связывает отдельные блоки между собой в единую конструкцию.

Содержание статьи

• 1 Особенности кладки
• 2 Раствор для кладки
• 3 Пропорции
• 4 Какую выбрать толщину швов
  • 4.1 Похожие статьи

Особенности кладки

По технологии кладки между кирпичами формируется слой определенной толщины, а его излишки удаляют. Затем, пока цементная смесь еще не затвердела, выполняется расшивка шва между кирпичами при помощи специального инструмента.

На практике, производится заполнение пространства между отдельными блоками и последующая затирка швов с тем, чтобы обеспечить необходимую герметизацию такой строительной конструкции.

Благодаря обработке шва между уложенным кирпичом, кладка приобретает привлекательный и завершенный внешний вид. К тому же, правильная расшивка кирпичной кладки в большей степени обеспечивает стенам устойчивость к воздействию внешних факторов, а также эффективнее препятствует проникновению влаги внутрь строения. В конечном итоге, постройка получит значительное продление срока своей эксплуатации.

Раствор для кладки

Для скрепления отдельных кирпичей между собой используется специальный раствор на основе цемента. От его качества зависит прочность и устойчивость всей строительной конструкции. Изготавливается такая смесь из следующих материалов:

• портландцемент;
• очищенный и просеянный песок;
• вода;
• специальные добавки (применяются в случае необходимости).

Количество определяется объемом соответствующих строительных работ. Расход этого материала зависит от выбранного способа кладки, то есть толщины стен.

Пропорции

Приготовление раствора для кладки кирпича предполагает соблюдение определенных пропорций в каждом конкретном случае. Такое соотношение исходных компонентов зависит от этажности возводимого здания, типа сооружаемой конструкции, состава и типа грунта, а также некоторых других параметров. Обычно соотношение цемента и песка составляет 1:3, а в отдельных случаях это соотношение может достигать 1:6, в зависимости от архитектурных особенностей сооружаемого строения и марки самого цемента. Вода занимает примерно 0,8 частей на одну часть сухого цемента.

Какую выбрать толщину швов

На практике, швами называются заполненные раствором промежутки, которые расположены между укладываемыми блоками. Такой параметр, как толщина, является важным показателем при основных строительных расчетах. Поскольку они бывают горизонтальные и вертикальные, то и толщина этих промежутков имеет соответствующий размер. В любом строительном проектном документе такой размер указываются обязательно, поскольку без него довольно трудно сделать вычисления и правильно рассчитать смету сооружаемого объекта.

Не зная такую характеристику, как толщина шва, будет трудно определить необходимое количество исходных компонентов для приготовления раствора для кладки кирпича. Среднестатистические значения этих показателей известны, они содержатся во многих справочниках по строительству. К примеру, средний размер толщины горизонтального шва составляет 12 мм, а размер вертикального промежутка между блоками – 10 мм.

Максимально разрешенная толщина раствора по горизонту составляет не более 15 мм. Минимальное же значение такого показателя по вертикали не должно быть меньше 8 мм.

Увеличение толщины свыше предусмотренных строительными нормами показателей допускается только в тех случаях, если это обосновано особенностями проекта. Подобные технологические отклонения должны отображаться в рабочих проектных чертежах.

С практической стороны, чем толщина шва между кирпичом больше, тем труднее достигается равномерность и плотность раствора между блоками. Широкие швы могут способствовать возникновению нежелательной деформации. Каждому конкретному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такого показателя, как толщина швов между отдельными блоками.

Более того, толщина швов может определяться погодными условиями, при которых производятся строительные работы по кирпичной кладке. Особенно актуален такой размер, когда кирпич укладывается в условиях минусовой температуры. В этом случае при увеличенной толщине швов влага, содержащаяся в растворе, может кристаллизоваться еще до момента его схватывание, что нежелательно скажется на качестве кладки.

Согласно технологическим нормам, размер шва между кирпичом в кладке обязательно должен проверяться и контролироваться.

На практике, измеряется толщина раствора между блоками в 5–6 рядах кладки. Полученный результат делится на количество измеряемых рядов, а затем вычитается размер блоков. Оставшаяся цифра делится на фактическое количество швов. Полученный средний показатель не должен превышать значения, указанные в проекте строящегося сооружения.

В отдельных случаях в кладке такой размер может составлять всего 5 мм. Обычно соблюдение таких минимальных параметров требуется, когда кладка производится огнеупорными кирпичами в печах, которые эксплуатируются при довольно высокой температуре. Дело в том, что в таких условиях открытый раствор, не обладающий достаточной устойчивостью к термическим воздействиям, может довольно быстро разрушиться. Это приведет к нарушению целостности кирпичной конструкции и выходу ее из строя. Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтобы обеспечить необходимую прочность кладки.

Похожие статьи

сколько раствора должно быть между кирпичами

Привет, я строю пристройку и заметил, что в ней потрошат углы или кончаются материалы. Раствор между кирпичами имеет ширину 3 дюйма в некоторых местах и ​​4 дюйма там, где кирпичи соединяются с моей существующей кирпичной кладкой. Для начала это выглядит беспорядком, но я задавался вопросом, повлияет ли это на стабильность конструкции или увеличит вероятность сырости. Каковы последствия заполнения щелей раствором вместо полукирпичей, как я ожидал от них

4

4 ответа от каменщиков MyBuilder

Лучший ответ

Blue Shield Contracting

Саутгемптон • На сайте с 19 марта 2015 г. •

6
рабочие места,
100% положительный
обратная связь

Привет.

Растворные зазоры в наведении должны быть около 5 мм — максимум 10 мм, на самом деле 4 дюйма — это слишком много, даже если нужно заполнить зазор.

Я бы на вашем месте сфотографировал и спросил бы у местных торговцев строителями, что они думают по этому поводу.

2015-06-22T09:50:02+01:00

Ответ получен 22 июня 2015 г.

Служба наведения Пита

Chesterfield • Участник с 26 мая 2015 г. •

103
рабочие места,
98% положительных результатов
обратная связь

станина и поперечные швы должны быть не более 10 мм, что позволяет соблюдать калибр.

думаю, у тебя есть Стиви Уандер, кладущий кирпичи для тебя

2015-11-27T09:35:01+00:00

Ответ получен 27 ноября 2015 г.

Строительные услуги БЖД

Бристоль • На сайте с 1 августа 2015 г. •

19
рабочие места,
84% положительных результатов
обратная связь

швы между кирпичами и блоками примерно 10 мм звучит как у вас ковбои, ширина 3 дюйма нет спасибо

2015-08-03T09:30:03+01:00

Ответ получен 3 августа 2015 г.

ДБ Уорд и Ко

Чичестер • На сайте с 2 июня 2015 г. •

10
рабочие места,
90% положительных результатов
обратная связь

вызвать строительную инспекцию местного совета для проверки. PS сначала уберите лошадей

2015-06-22T09:50:02+01:00

Ответ получен 22 июня 2015 г.

Кирпичная кладка Определение, типы и конструкция

🕑 Время чтения: 1 минута

Содержание:

• Кирпичная кладка Определение
• Типы кирпичной кладки
  • 1. Кирпичная кладка 2 в глине 9008 9008
• Типы кирпичей
• Кирпичная кладка строительство
  • Материалы и оборудование, используемые в кирпичной масонической конструкции
  • Brick Masonry Construction. Кирпичная кладка Определение

    Кирпичная кладка является очень прочным видом строительства. Он построен путем систематического размещения кирпичей в растворе для создания прочной массы, способной выдерживать прилагаемые нагрузки. Существует несколько видов кирпича и ряд растворов, которые можно использовать для возведения кирпичной кладки.
    Связь в кирпичной кладке, скрепляющая кирпичи между собой, производится путем заполнения швов между кирпичами подходящим раствором. Особые меры предосторожности следует соблюдать при смешивании и укладке раствора, так как это сильно влияет на характеристики и долговечность каменной конструкции.

    Виды кирпичной кладки

    1. Кирпичная кладка в глине

    • Грязь используется для заполнения различных швов кирпичной кладки.
    • Толщина растворного шва 12 мм.
    • это самый дешевый вид кирпичной кладки
    • применяется для возведения стен высотой не более 4 м.

    Рис. 1: Кирпичная кладка в глине

    2. Кирпичная кладка в цементе

    Этот тип кирпичной кладки строится путем укладки кирпичей в цементный раствор, а не в глину, которая используется при кирпичной кладке в глине. В таблице 1 представлены три основных класса кирпичной кладки из цемента.
    Таблица 1 Различные классы кирпичной кладки из цемента и их описание

    Классы	Описание
    Первый класс	Цемент из известкового раствора используется, Поверхность и края кирпича острые, А толщина растворных швов не более 10мм
    Второй класс	Кирпич формованный шлифованный б/у, Кирпичи шероховатые и слегка неправильной формы, Толщина растворного шва 12 мм.
    Третий класс	Кирпич нетвердый, с шероховатой поверхностью, с искаженной формой, Используется для временных конструкций, Используется в местах с небольшим количеством осадков.

    Рис. 2: Кирпичная кладка из цемента

    Типы кирпичей

    При строительстве кирпичной кладки используются различные виды кирпича, в том числе:

    1. Обожженные глиняные кирпичи
    2. Бетонные кирпичи
    3. Силикатный кирпич (кирпич из силиката кальция)
    4. Глиняные кирпичи с летучей золой
    5. Инженерные кирпичи
    6. Другие типы кирпича включают выпуклый, швеллерный, облицовочный, выпуклый и пустотелый кирпич.

    Рис. 3: Типы кладочных кирпичей

    Кирпичная кладка

    Материалы и оборудование, используемые в кирпичной кладке0081

  • Рулетка
  • молоток
  • Шланг, уровень или теодолит
  • Мастерок Уровень
  • Тачка
  • Очки
  • Фуганок
  •  И другое оборудование по проекту и личным предпочтениям

  Подготовка к кирпичной кладке

  1. Проверьте уровень земли с помощью уровня, теодолита или уровня из прозрачного шланга.
  2. Установить компоновку конструкции.

     Рис. 4: Схема каменной кладки

  3. Отметка осей здания и выравнивание стен с использованием гипсового порошка, мела или подобных материалов, отмечающих траншеи для фундамента.
  4. После этого установить фундаментную стену, выдержать фундамент не менее двух суток до начала возведения кирпичной кладки.
  5. Распределите кирпичи в несколько штабелей вдоль стройплощадки, чтобы потом сократить время и усилия.
  6. Влажные кирпичи за несколько часов до начала работ. Это не только предотвращает поглощение слишком большого количества воды раствором, но и улучшает сцепление кирпичей и раствора.

  Процедура возведения кирпичной кладки

  1. Сначала смешайте раствор с водой и перемешайте до получения однородного и пластичного раствора.

     Рис. 5: Подготовка раствора

  №

  2. После этого равномерно нанести раствор на линию фундамента с помощью мастерка (для уложенного раствора рекомендуется толщина 25 мм и ширина в один кирпич).
  3. Затем уложите в раствор первый ряд ложковых кирпичей. Начните со второго кирпича, нанесите раствор на головной шов каждого кирпича. После этого плотно вставьте кирпичи на место, чтобы раствор выдавился со всех сторон швов.

     Рис. 6: кладка кирпичей

  4. Используйте уровень, чтобы проверить трассу на правильную высоту. Убедитесь, что кирпичи стоят вертикально и ровно.

     Рис. 7: Отвес кирпичной кладки

     Рис. 8: Проверка уровня кирпичной кладки

  5. Разместите еще один ряд известкового раствора рядом с первым слоем, затем начните укладывать второй ряд.
  6. Используйте два полукирпича, чтобы начать второй, чтобы убедиться, что первые два ряда расположены в шахматном порядке для структурных целей.
  7. Чтобы закончить второй ряд свинца, уложите три верхних кирпича и убедитесь, что они расположены вертикально и горизонтально.
  8. Третий и пятый ряды состоят из носилок, аналогичных первому ряду. Четвертый ряд начинается с одиночной жатки, за которой следуют носилки. Используйте уровень, чтобы убедиться, что упреждение верное на каждом курсе. Наконец, эта схема кладки кирпича используется до тех пор, пока не будет достигнута заданная высота.

  Вопросы, учитываемые при надзоре за кирпичной кладкой

  При возведении кирпичной кладки следует соблюдать следующие моменты:

  • Используйте кирпичи хорошего качества.
