Расстояние между клипсами для крепления гофры на потолке: Прокладка кабеля (провода) в гофрированной трубке | Полезные статьи

BSP Security — Монтаж. Все, что вы хотели узнать, но боялись спросить.

Специальных требований по монтажу систем видео наблюдения не предъявляется. Монтаж данных систем осуществляется в соответствии с правилами и нормами монтажа кабельных линий, систем оповещения и систем пожарной сигнализации.

Одним из основных документов для стандартизации норм монтажных работ является ПУЭ (правила устройства электроустановок).

Статьи из ПУЭ актуальные для монтажа систем видеонаблюдения:

Требования к кабельным изделиям по пожарной безопасности обозначены в ГОСТ Р 53315-2009.

Требования к способам монтажа электропроводки перечислены в ГОСТ р 50571.15-97:

Правила и секреты «хорошего» монтажа:

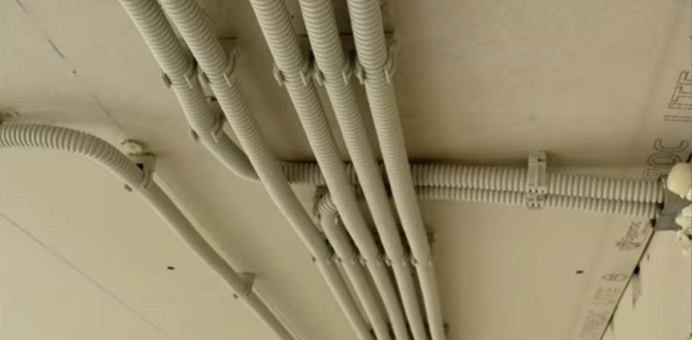

1)    При креплении гофры к потолку или стене расстояние между клипсами лучше оставлять не более 40 см, чтобы гофр не провисал.

2)    Для уличной прокладки используется специальный тяжелый гофр.

3)    При креплении кабель канала в стенам или потолку расстояние между саморезами лучше не оставлять не более 50 см, чтобы кабель канал плотно прилегал к поверхности.

Неплотное прилегание кабель канала к потолку из-за не правильного расстояния между крепежом.

4)    Витая пара должна быть экранирована, чтобы обезопасить сигнал от воздействия внешних излучений.

5)    Нельзя укладывать слаботочные и высоковольтные провода и кабеля в один кабель канал или гофр.

6)    Минимальное расстояние между слаботочными и высоковольтными проводами должно быть не менее 50 см.

7)    Кабеля в кабель канале должны занимать не более 60% пространства.

8)    При монтаже кабелей за подвесным потолком, крепить провода или гофр с проводами следует только к бетонному потолку, а не к подвесному, чтобы в случае обрушения или деформации подвесного потолка с кабельной системой ничего не произошло.

Правильное крепление гофра с кабелями за подвесным потолком.

Не правильное крепление кабелей за подвесным потолком

9)    При бурении стен для проведения кабелей между комнатами, возможно выпадение штукатурки с другой стороны стены, поэтому необходимо иметь с собой небольшое количество штукатурки или гипса, для устранения дефекта если на этом крайне настаивает заказчик.

Выпадение штукатурки при бурении стен.

10)    При монтаже кабель каналов, на стуках и прохождении углов возможно образование небольших зазоров. При необходимости, для придание более эстетичного вида такие зазоры можно аккуратно заполнять белым герметиком.

Доработка зазоров герметиком.

11)   Для более аккуратного и ровного разрезания и сгибания кабель канала рекомендуется использовать мини-бокорезы с победитовыми лезвиями. Но эти же бокорезы Не рекомендуется использовать для перекусывания стальной проволоки и проводов из-за хрупкости победитовых лезвий.

12)   При сверлении отверстий в бетонных (кирпичных) стенах, для крепления дюбилей для последующего крепления кабель канала или клипс, рекомендуется использовать буры на один размер меньше дюбилей, для того чтобы дюбель входил в стену плотно и в дальнейшем был надежным креплением. В противном случае скрепление со стеной будет не надежным и дюбель вместе с саморезом просто выпадет из стены.

Ненадежное крепление.

13)    При креплении кабель канала рекомендуется использовать саморезы с пресс шайбой для более надежного крепления и для избежания деформации кабель канала.

Крепления с помощью саморезов с пресс шайбой.

Еще одним документом для стандартизации монтажных работ является СНиП 3.05.06-85 (Строительные нормы и правила).Пункты СНиП актуальные для монтажа систем видеонаблюдения:

Крепление гофры к стене клипсы

Крепление открытой проводки

В деревянных строениях без дополнительной внутренней отделки провода прокладывают открытым способом. Так же приходится поступать и в тех случаях, когда ремонт не предвидится, но нужно установить дополнительную розетку или светильник. Если нет возможности протянуть кабель в плинтусе, используют кабель-каналы, изоляторы или пластиковые скобы с гвоздиками.

• Кабель-каналы – это 2-метровые пластиковые короба разного сечения с защёлкивающимися крышками. Короб крепится к поверхности саморезами, вкрученными во внутреннюю поверхность задней стенки, в него укладываются проводники и закрываются крышкой.

Изделия бывают разного цвета, в том числе с рисунком под дерево, что позволяет не нарушать эстетику помещений Источник cable.ru
Фарфоровые изоляторы позволяют выполнить крепление провода к стене или потолку, имитируя стиль ретро в интерьере. Они выполнены в виде небольших бочонков со сквозным отверстием, через которые и фиксируются гвоздиками или саморезами, а между ними натягиваются скрученные в витой жгут провода.

На фоне деревянных стен изоляторы смотрятся органичнее, чем кабель-каналы

Пластиковые скобочки с отверстием под гвоздь, который обычно идёт в комплекте, фиксируются к поверхностям из дерева, пластика и других нетвёрдых материалов. С их помощью одиночные кабели можно закрепить и на мебели, например, чтобы упорядочить компьютерные провода под рабочим столом. Они часто используются для прокладки телефонного или интернет-кабеля над плинтусом.

Гвоздевые скобы для открытого монтажа Источник www.elektrikaup.ee

Из инструментов при электромонтаже по деревянным и аналогичным поверхностям понадобится лишь молоток или шуруповерт, который вполне можно заменить обычной отвёрткой.

Прокладка кабеля (провода) в гофрированной трубке

Нередко возникает необходимость в укладке кабеля уже после того, как сделан монтаж всей системы электропроводки. Бывает, что нужно проложить временные трассы, или на объекте нет условий для капитальной прокладки, или же таковая вовсе не требуется. В таких случаях используют кабельный короб или гофротрубку. Гофротрубка имеет некоторые преимущества: она гибче, дешевле, легче монтируется и не требует геометрической точности при прокладке линии. Гофрированная трубка не поддерживает горение (условно-негорючая) — при возгорании кабеля она оплавляется, охватывает и сжимает место возгорания, соединяет повода кабеля, что приводит к срабатыванию приборов защиты. Рассмотрим пример прокладки кабеля в гофротрубке при решении конкретной задачи. Задача:

организация освещения и установка розеток в полуподвальном неоштукатуренном помещении.
Необходимо установить:
4 светильника, 2 розетки, щит (обязательно устанавливаем УЗО).
Подготовка и материалы
Выбираем влагозащищённые места для установки щита, светильников, розеток, распределительных коробок. Намечаем маршрут укладки кабеля. Для наших целей подойдёт неподдерживающий горение кабель с двойной изоляцией с монолитной жилой, сечением 3х1,5 или 2х1,5 — типа ВВГ: ВВГнг-LS , ВВГнг-П или NYM: NYM-J, NYMнг-LS-O. Отмеряем необходимую длину гофротрубки от светильников к распределительным коробкам, и общую магистраль к щиту. Для кабелей сечением 1,5-2,5 мм подходит гофротрубка Ø 16-18 мм.
Монтаж
Отмечаем линию по маршруту прокладки, и устанавливаем крепления-клипсы. Расстояние между креплениями 30-40 см. Если это расстояние увеличить, трубка со временем станет провисать. После этого протягиваем кабель в трубку. Это лучше делать до того, как гофротрубка закреплена в клипсах — чем больше по маршруту укладки изгибов и поворотов, тем сложнее будет протянуть кабель. Гофротрубка имеет специальную заготовку-проводник (кондуктор) из довольно прочной стальной проволоки. Прокалываем изоляцию между жилами кабеля на расстоянии 1,5-2 см от края кабеля, пропускаем проволоку и скручиваем пассатижами. Чтобы не было выступающих частей, конец стального проводника удаляем, а место соединения кабель-проводник обматываем скотчем, или надеваем небольшой кусок термоусадки. Это удержит проводник и кабель на одной оси и улучшит скольжение в трубе. Изоляционную ленту применять не стоит, она увеличит трение кабеля внутри трубки и затруднит его прохождение. Далее выбираем один из двух способов: 1. Закрепляем стальной проводник (например, ко вбитому в стену гвоздю), и натягиваем гофротрубку на кабель, как чулок. Предварительно выкладываем кабель по прямой, избегая его перекручивания. 2. Закрепляем край гофротрубки, и, потянув за проводник, протаскиваем кабель в трубку. С обеих сторон трубки оставляем запас кабеля (до 30 см) для монтажа в распределительных коробках и щите. На самом длинном участке заделываем кабель в светильник так, чтобы край гофротрубки вошёл в сальник-манжету. Если диаметр трубки окажется больше диаметра манжеты, то место соединения закрепляем изоляционной лентой. Собираем линии остальных светильников. Устанавливаем светильники с подключенным кабелем, и закрепляем гофротрубку в клипсах до места стыка в распределительной коробке. Кабель от самого дальнего от коробки светильника пропускаем через распредкоробку и разрезаем трубку так, чтобы в манжете коробки остался край гофра. Выпускаем магистральный кабель петлёй 10 см. Разрезаем верхушку петли (аккуратно, стараясь не повредить изоляцию), распускаем кабель и снимаем изоляцию с жил примерно на 1 см. Загибаем и обжимаем пассатижами. Таким образом, мы получаем неразрывный шлейф и избегаем ненужных стыков. К сформированным выводам магистрального кабеля подключаем отвод от следующего светильника, и соединяем их с помощью клеммной колодки под винтовой зажим. Существуют и другие способы соединения (спайка, скрутка), но колодка и проще, и удобнее. Подключив все светильники, закрепляем гофротрубку в клипсах. Далее таким же образом монтируем розетки, выключатель и щит.

Крепление скрытой проводки

Крепёж для кабеля, описанный ниже, можно использовать и для монтажа открытой проводки в помещениях с повышенными требованиями к пожарной безопасности. Например, в гараже или в бане. Но чаще его применяют для фиксации проводов на поверхностях, которые впоследствии планируется закрывать слоем штукатурки или декоративной отделки – подвесными либо натяжными потолками, гипсокартоном, стеновыми панелями на каркасе и т. д.

Для штукатурки под провода вырезают штробы, а для подвесных конструкций они не нужны Источник avatars.mds.yandex.net

Для справки! Прокладывая кабель в штробе, закрепить его можно гипсовым или алебастровым раствором. Но для масштабных работ этот способ неудобен, так как такие растворы очень быстро застывают и их приходится часто замешивать малыми порциями.

Чаще всего при электромонтажных работах приходится иметь дело с поверхностями из различных видов бетона и кирпича, в которые нельзя загнать гвозди и саморезы. Поэтому подбирают другое крепление для проводов, а в качестве инструмента используют перфоратор для установки дюбелей либо монтажный пистолет со специальными гвоздями и фиксирующими элементами.

С использованием перфоратора

Практически все фиксаторы для проводов и кабелей рассчитаны на крепление дюбелями диаметром 6 мм. Поэтому к перфоратору нужно иметь соответствующее сверло для устройства отверстий в кирпиче или бетоне.

Стены из пено- и газобетона лучше сверлить обычной дрелью Источник bitu.ru

Смотрите также: Каталог проектов недорогих домов

Монтаж осуществляется с помощью следующих элементов:

• дюбель-хомут – пластиковая петля с ножками, на которых по бокам имеются шипы. В зависимости от размера и формы петли, в него можно заложить круглый или плоский кабель. Для этого его протягивают через головку петли, а сложенные вместе ножки забивают в просверлённое перфоратором отверстие. Расположенные под углом шипы упираются в стенки отверстия и надёжно удерживают крепёж в нем;

Дюбель-хомут для круглого кабеля Источник keltos.ru

• нейлоновые кабельные стяжки с отверстием под дюбель – простой и дешёвый крепёж для проводов. После высверливания отверстия в стене или потолке в него забивают дюбель и фиксируют стяжку саморезом. Либо, если основание деревянное, сразу осуществляют монтаж на саморез. Затем провод или пучок проводов подвязывают к основанию, затягивая стяжку. Большой минус этого способа – невозможность переделки или демонтажа проводки без срыва стяжки, так как затянуть её можно только один раз;

Кабельная стяжка под винт Источник www.officemag.ru
дюбель под нейлоновую стяжку – это пластиковое изделие с резьбой или с шипами на ножке и большой головкой с плоской сквозной прорезью, в которую продевают обычную стяжку после забивки дюбеля в отверстие;

Дюбель-держатель для стяжки Источник kilovolt.by

Смотрите также: Каталог компаний, что специализируются на электротехнических работах

• дюбель-стяжка представляет собой целое устройство, собранное из хомута-стяжки, пластикового дюбеля, состоящего из двух половинок, и фиксирующего колышка. Поэтому докупать к этому крепежу хомуты не придётся, они уже есть. В процессе монтажа две половинки дюбеля складываются вместе и смыкаются расположенной на концах защёлкой, образуя ножку с шипами. Её вставляют в отверстие и фиксируют, забивая в дюбель распорный колышек. На поверхности остаётся только сама стяжка, которой и осуществляется подвязка кабелей;

Универсальный дюбель-стяжка Источник avatars. mds.yandex.net

• монтажные площадки квадратной или прямоугольной формы – это плоские пластиковые изделия с монтажным отверстием и «ушками» или прорезями, в которые продевается стяжка. Как и в предыдущих примерах, сначала в основании высверливается отверстие 6 мм, в которое вставляется пластиковый дюбель. Затем площадка закрепляется на нем саморезом. Бывают площадки без монтажного отверстия, но с липким слоем на обратной стороне, закрытым защитной плёнкой. Они приклеиваются к любой гладкой поверхности – стенкам мебели, пластику, кафельной плитке. После установки площадки в прорези продевают нейлоновую стяжку и осуществляют крепёж кабеля к стене или другой поверхности. Причём одновременно на одной площадке можно зафиксировать несколько проводов.

Обратите внимание! Нейлоновые стяжки-хомуты – незаменимый расходный материал для электромонтажных работ. Их используют не только вместе с перечисленным крепежом, но и отдельно, для крепления кабелей к трубам или уже проложенным электромагистралям.

Сколько шурупов мне нужно для металлической кровли? Примеры и рекомендации по размещению винтов

Попытка выяснить, как правильно прикрутить металлическую крышу, может привести к путанице. Вы не знаете, куда вставлять шурупы, как часто крепить металлические кровельные панели, а потом придумываете, сколько шурупов купить. Не беспокойтесь, потому что мы вас прикрыли. На самом деле это очень простой процесс, и мы даже создали загружаемое руководство по размещению винтов .

В Western States Metal Roofing мы общаемся с тысячами таких же людей, как и вы. Ежедневно нам задают вопросы по креплению металлочерепицы. В этом блоге вы узнаете о лучших методах установки шурупов на нескольких различных типах металлической кровли.

Мы объясним:

• Где разместить винты для ⅞” гофрокартона
• Где размещать винты для панели R или панели PBR
• Где размещать винты для панели 7. 2 или западного ребра
• Правильное расстояние между винтовыми линиями
• Как определить необходимое количество винтов

Легко определить, где должны располагаться винты на металлической кровельной панели. Каждая панель будет иметь различную схему расположения винтов. Они будут расположены в руководстве по установке. Во-первых, мы рассмотрим расположение шурупов для наиболее распространенных металлических кровельных панелей, начиная с гофрированного профиля ⅞”.

Если вам понравилась эта статья, то мы рекомендуем вам прочитать и эти: Установка металлической кровли с помощью крепежных винтов [Устранение утечек металлической крыши]

Какая схема винтов используется для ⅞” гофрированной металлической кровли?

Установка шурупов для гофрокартона диаметром ⅞” может быть сложной задачей. Крепежи расположены в разных местах для условий кровли и металлосайдинга. Тогда, если это не сбивает с толку, производители металлических кровель имеют разные мнения о правильном размещении гофрированного винта в зависимости от состояния кровли. Подождите, и мы подробно объясним вам это.

На случай, если вы визуальный ученик, мы также создали это простое пошаговое видео.

Есть две точки зрения, когда речь заходит о размещении шурупов в гофрированной металлической кровле. Оба правильны.

1. Установка металлического кровельного винта в верхней части гофрированной кровельной панели, как показано ниже. Преимущество этого метода в том, что винты подвергаются меньшему воздействию воды и мусора. Главный недостаток — менее безопасное соединение.
2. Шурупы, установленные в нижней части металлической кровельной панели, обеспечат более надежное соединение, но будут менее устойчивыми к атмосферным воздействиям. Шуруп будет лучше сжиматься, если он прикреплен снизу, и у вас будет меньше шансов деформировать металлическую кровельную панель при затягивании шурупа.

Если крепеж расположен в нижней части панели, он частично препятствует попаданию воды и мусора. Нижняя часть панели тонкая, и застежка занимает большую часть этого пространства. Когда вода будет стекать, она перельется через винт. Винты, которые со временем вывернулись или были установлены неправильно, будут протекать. Вы избежите большей части этой проблемы, установив крепеж в верхней части кровельной панели.

Расположение гофрированного винта ⅞” для металлической кровли

 Схема расположения винтов для загрузки [ширина 37 дюймов]

Линия шурупов — это ряд шурупов, расположенный на определенном расстоянии от следующего ряда шурупов. будет четыре винта на линию винтов, расположенных в верхней части гофрированной панели. Винты разнесены так, что каждая третья гофра имеет винт . На приведенной выше диаграмме показана типичная панель шириной 37 дюймов, и расстояние идеально подходит. Однако , иногда профлист 39” в ширину вместо 37” в ширину. Когда это происходит, создается дополнительное гофрирование. Вам по-прежнему понадобятся четыре винта на лист, но в одном месте это будет четвертый гофр, как показано ниже.

 Схема расположения винтов для загрузки [ширина 39 дюймов]

Что такое правильный боковой нахлест панели для ⅞” гофрированной металлической кровли? схемы крайний справа Во время монтажа и перед притиркой профнастила на профнастил необходимо наклеить двухстороннюю мастичную ленту, как показано на видео ниже.0005

Расположение шурупов ⅞” для стеновых панелей или металлического сайдинга

Загружаемая схема расположения шурупов [ширина 37 дюймов] винт — это винт, который находится в верхней части, и он предназначен для соединения легкого металла с легким металлом. Винты внахлестку расположены на расстоянии от 12 до 18 дюймов по центру. Винты панели разнесены так, что каждая третья шуруп, включая обе стороны бокового нахлеста панели Если гофрокартон имеет ширину 39 дюймов вместо ширины 37 дюймов, расположение винтов будет немного отличаться, как показано на диаграмме ниже.

Загружаемая схема расположения винтов [ширина 39 дюймов]

Мы рекомендуем также использовать двухстороннюю клейкую ленту на боковых сторонах панели в случае стены. Клейкая лента сделает панель более водонепроницаемой. монтаж металлической кровли. В нашем руководстве по установке показана клейкая лента для стен, и мы рекомендуем ее использовать. Реальность такова, что многие установщики предпочитают не устанавливать клейкую ленту для стен.

Облицовка для гофрированного металла

Если вы изучаете, как привинтить металлическую крышу, скорее всего, вам понадобится помощь в установке обшивки из гофрированного металла или гофрированных металлических панелей. В нашем легко ориентирующемся Учебном центре по металлической кровле есть пошаговые видеоролики по установке для всех деталей установки гофрированной отделки.

Каков правильный рисунок и расстояние между винтами для металлических кровельных и металлических сайдинговых панелей R-Panel?

Винты для R-Panel располагаются прямо вперед. Винты расположены в одном и том же месте как для металлической кровли, так и для металлического сайдинга. Одним из важных моментов является то, что у вас будет дополнительных шурупа на концах панелей . Это снижает вероятность того, что сильный ветер сорвет панели вашего здания.

Загружаемая схема расположения винтов для R-Panel

На линию винтов на 9-й линии будет пять винтов панели и один винт с накладкой0003 окончание панели . Остальные внутренних панели будут иметь три шурупа для панелей и один шуруп с нахлестом на каждой винтовой линии. Обратите особое внимание на диаграмму выше, на которой левый верхний угол обведен кружком. Это увеличено и показано на диаграмме как деталь «АА». Вы должны прикрепить панельный винт именно в этом месте. Кроме того, есть винты внахлестку, которые соединяются на расстоянии от 12 до 18 дюймов по центру, и уплотнительная лента из бутиловой ленты, которая аналогична мастичной ленте.

Правильная схема расположения винтов и расстояние между ними для панели 7.2/западного ребра?

Расположение винтов для панели 7.2/западного ребра

Расположение винтов для панели 7.2 и западного ребра просто. Винты для панелей расположены в нижней части каждой панели. На каждую винтовую линию приходится пять винтов для панелей и один винт с нахлестом. Винты внахлестку соединяются на расстоянии от 12 до 18 дюймов по центру, а уплотнение из бутиловой ленты используется на боковых сторонах панели.

Как часто вы завинчиваете металлическую крышу?

Определить правильное расстояние от винтовой линии до винтовой линии несложно. Это будет зависеть от того, установлена ​​ли металлическая кровля на подложку из массива дерева или на металлические прогоны. Каждое из этих условий приведет к разным расстояниям между винтовыми линиями. После того, как вы определите расстояние между рядами винтов, будет легко определить, сколько винтов нужно приобрести.

Шаг винтовых линий для металлической кровли, уложенной на основание из массива дерева

Когда вы пытаетесь определить расстояние между винтовыми линиями, вы должны понимать, что каждая работа отличается. Некоторые рабочие места расположены в районах с сильным ветром, в то время как другие могут быть расположены в снежной стране или пустыне. По этой причине расстояние между винтовыми линиями должно определяться инженером. Однако такое случается редко.

В реальном мире домовладелец или установщик выбирает расстояние, не консультируясь с инженером. Подавляющее большинство работ, которые мы продаем, устанавливаются с винтовыми линиями на 24 дюйма по центру. Задания, которые не установлены на расстоянии 24 дюйма по центру, обычно устанавливаются на расстоянии 18 дюймов от центра. если ближе и до 36” O.C если дальше. Если вы сомневаетесь, что больше привязанности лучше, чем меньше привязанности.

Расстояние между шурупами для металлической кровли над металлическими прогонами

Это зависит от типа используемой панели и толщины стали. Инженер будет использовать диаграмму нагрузки, чтобы определить расстояние между металлическими прогонами. Как только расстояние между прогонами определено, металлические кровельные панели обычно прикрепляются к каждой линии прогонов. Если прогоны расположены очень близко, можно было бы прикрепить металлический лист к каждому второму прогону. Впрочем, это решение за инженером.

Сколько шурупов мне понадобится для металлической крыши?

Подавляющее большинство работ, которые мы продаем, крепятся на 24 дюйма по центру (O.C.). Поэтому мы будем основывать этот ответ на 24” O.C. винтовые линии. Если ваши винтовые линии ближе или дальше, чем 24” O. C. вы можете внести некоторые коррективы на основе этой формулы. Мы также имеем в виду эти конкретные панели шириной 36 дюймов: ⅞-дюймовая гофрированная панель, R-панель или панель PBR, а также панель 7,2 или западное ребро.

Формула для определения необходимого количества шурупов.

Пример: 3000 квадратных футов X 80% = 2400 шурупов

Пример: 30 кровельных квадратов X 80 шурупов = 2400 шурупов

Не забудьте заказать винты «металл к металлу» для обшивки и бокового нахлеста панели

1. 1. Вам потребуется по одному накладному винту на каждую линейную ножку отделки или гидроизоляции
   2. Количество шурупов для бокового нахлеста панели определяется делением площади в квадратных футах на три, а затем повторным делением на 1,5.

Пример: 3000 квадратных футов разделить на три (ширина панели) = 1000, затем разделить на 1,5 (расстояние между винтами внахлест) = 667 винтов

Вам не нужны винты «металл к металлу» для бокового нахлеста, если используется гофрированный профиль ⅞”. Вам понадобятся только боковые винты для панелей R / PBR Panel и Western Rib / 7.2 Panel.

Что является наиболее распространенной причиной протечки металлической крыши?

Самая большая причина протечек на металлической кровле связана с неправильной установкой крепежа. После того, как вы узнаете, как размещать винты, мы рекомендуем вам научиться правильно устанавливать крепеж. В вашей крыше будут тысячи шурупов, и просмотр этого видео — лучшее, что вы можете сделать, чтобы предотвратить протечки крыши.

Если вы предпочитаете читать об установке металлических кровельных крепежей, мы написали вам статью:

Как правильно установить металлическую крышу с помощью крепежных винтов

Дополнительные ресурсы по установке металлических кровельных винтов для металлических кровельных и сайдинговых панелей легко. После просмотра видео и диаграмм в этой статье у вас не возникнет никаких проблем. Если вы изучаете размещение шурупов, то следующие шаги — узнать больше о креплении металлического листа и отделка и обшивка установка. Отличной отправной точкой будет просмотр наших руководств по установке или видео по установке.

Первая часть отделки, которая будет установлена ​​на вашей металлической крыше, — это отделка карниза.

Мы создали ЛЕГКОЕ пошаговое видео по установке, чтобы максимально упростить установку металлической кровли.

Узнайте, какой тип крепежа подходит для вашей металлической кровли, прочитав:

Выбор подходящего винта для металлических панелей

Установка полупрозрачных гофрированных панелей крыши

Предоставлено компанией Kemlite

Мы благодарим Kemlite за разрешение перепечатать эти инструкции по установке для их
Гофрированные кровельные панели Sequentia . Эти универсальные
пластиковые панели делают
отличные крыши для теплиц и террас, пропускающие отфильтрованный свет
но держать элементы в страхе! Это прекрасный самодельный проект
для тех, у кого хорошие столярные навыки!

Если вы рассматривали проект с использованием пластиковых панелей в качестве защитной кровли, эта статья даст вам хорошую
почувствуйте простые столярные навыки, необходимые для работы с этими уникальными
товары. Помните, что ваши местные строительные нормы и правила могут иметь ограничения.
об использовании этих панелей, так что проверьте, прежде чем начать свой проект.
Наслаждаться!

Перед началом установки прочтите все инструкции!

Эти рекомендации предоставлены добросовестно, чтобы помочь предотвратить
проблемы с установкой, вызванные распространенными ошибками. Компания Кемлит,
Inc. не несет ответственности за предпринятые действия по установке или
не взято.

Есть много нюансов установки Kemlite
Company, Inc. предполагает, что общие строительные знания
опытный монтажник; такие нюансы в эти не входят
инструкции. Скорее, эти инструкции по установке строго
рекомендации не предназначены для использования в качестве пошаговых
надежный контрольный список установки. Подбор опытного
установщик является исключительной ответственностью владельца проекта и
архитектор.

Если у вас есть вопросы по технике установки
ваш конкретный проект, позвоните по телефону 800-238-6874 или
731-764-2153 и попросите представителя офиса по продажам.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: ПРИ РЕЗКЕ ИЛИ СВЕРЛЕНИИ FRP
(армированные стекловолокном) ПАНЕЛИ, ВСЕГДА НОСИТЕ

ЗАЩИТНЫЕ ОЧКИ ИЛИ ОЧКИ
И МАСКА, КОТОРАЯ ЗАКРЫВАЕТ ЛИЦО И РОТ.

Раздражения кожи из-за стекловолокна можно избежать, нанеся защитный крем на открытые участки кожи перед работой со стекловолокном.
гофрированные панели.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ГОФРИРОВАННЫХ ПАНЕЛЕЙ

Гофрированные панели представляют собой полупрозрачные ламинаты, состоящие из однородного мата из высокопрочных стеклянных волокон, залитых органической смолой. Матрица из смолы
отверждается под воздействием тепла в твердый материал, легкий, прочный и
ударопрочный; с отличными характеристиками рассеивания света. Цвета
вмешиваются в смолу перед отверждением, что делает цвета такими же
неотъемлемая часть композиционного материала.

(1) Создание покрытия для террасы

Никаких специальных инструментов или навыков не требуется. Просто имейте в виду
пиломатериалы стандартных размеров и панели стандартных размеров при укладке
дизайн.

	(1) Ножки стоек должны быть примерно 14 дюймов. глубиной и 12 дюймов в поперечнике. Установите болт 8 x 3/8 дюйма примерно на 3 дюйма вглубь залитого бетон для анкерных болтов. Деревянные столбы также могут быть закреплены с помощью 4″ угловые скобки. Прикрепите стропильные подвесы 2 x 6 дюймов к перемычке, затем прикрепите заголовок для размещения шпилек с шурупами.
	(2) Просверлите стойки и установите их на штифты. ноготь перекладина для поста. ПРИМЕЧАНИЕ: оставьте 7 футов 4 дюйма от пола до нижней части передней части. коллектор для лучшей вентиляции.
	(3) Стропила с предварительным вырезом для компенсации склон. Оставьте минимальный шаг 1 дюйм на фут для адекватного дренажа.
	(4) Прикрепите стропила к перемычке и поперечной балке с помощью 1″ шурупы и гвозди.
	(5) Для простоты установки и привлекательный дизайн, гвозди между стропилами с использованием альтернативных интервал. Прибейте круглые и гофрированные молдинги к каркасу, затем покрасить или морить древесину перед установкой панелей.
	(6) Уложите панели на стропила одним гофры внахлест и закрепите алюминиевыми винтовыми гвоздями. Отверстия должны быть предварительно просверлены. Прикрепите мигающий в то же время.

	(1) Ножки стоек должны быть примерно 14 дюймов. глубиной и 12 дюймов в поперечнике. Установите болт 8 x 3/8 дюйма примерно на 3 дюйма вглубь залитого бетон для анкерных болтов. Деревянные столбы также могут быть закреплены с помощью 4″ угловые скобки. Прикрепите стропильные подвесы 2 x 6 дюймов к перемычке, затем прикрепите заголовок для размещения шпилек с шурупами.
	(2) Просверлите стойки и установите их на штифты. ноготь перекладина для поста. ПРИМЕЧАНИЕ: оставьте 7 футов 4 дюйма от пола до нижней части передней части. коллектор для лучшей вентиляции.
	(3) Стропила с предварительным вырезом для компенсации склон. Оставьте минимальный шаг 1 дюйм на фут для адекватного дренажа.
	(4) Прикрепите стропила к перемычке и поперечной балке с помощью 1″ шурупы и гвозди.
	(5) Для простоты установки и привлекательный дизайн, гвозди между стропилами с использованием альтернативных интервал. Прибейте круглые и гофрированные молдинги к каркасу, затем покрасить или морить древесину перед установкой панелей.
	(6) Уложите панели на стропила одним гофры внахлест и закрепите алюминиевыми винтовыми гвоздями. Отверстия должны быть предварительно просверлены. Прикрепите мигающий в то же время.

(2) Строительство теплицы

Найдите место, где ваша теплица будет максимально освещена солнцем.
Имейте под рукой воду для полива растений. Запланируйте установку вентиляторов
, если вы собираетесь использовать теплицу круглый год. Газ и
также следует учитывать электрические соединения.

1. Укладка террасного блока для переносной теплицы или заливки
   бетонные фундаменты для стационарной установки. Сократите 2 x 4s до
   надлежащей длины и гвоздей через каждые 24 дюйма по центру для формирования передней и задней части
   и боковое обрамление.
2. Прибейте задний и передний каркас к боковым рамам.
3. Предварительно обрежьте стропила крыши до нужного угла наклона и прибейте к ним гвоздями.
   должность.
4. Предварительно просверлите отверстия и закрепите боковые панели. Используйте алюминий
   гвозди с неопреновыми шайбами ​​и нанести мастику внахлест одной
   гофра.
5. Панели перекрытия с одним гофром (от
   преобладающий ветер) и прибейте к стропилам, начиная с одного конца.
6. Отрегулировать конструкцию двери до нужного размера.
7. Установите вентиляционное отверстие как можно ближе к козырьку крыши.
8. Нанесите переднюю и заднюю панели аналогично боковым стенкам.
   Отрежьте, чтобы соответствовать уклону крыши и вокруг вентиляционного отверстия.
9. Передок для обрезки гвоздей по всем углам, спереди и сзади
   где панели встречаются с крышей.

Некоторые дополнительные соображения по этому проекту…

• Прикрепите алюминиевый коньковый отлив к каждой панели, как
  вы продолжаете.
• Отрегулировать конструкцию двери до нужного размера.
• Установите вентиляционное отверстие как можно ближе к козырьку крыши.
• Нанесите переднюю и заднюю панели аналогично боковым стенкам.
  Отрежьте, чтобы соответствовать уклону крыши и вокруг вентиляционного отверстия. Обрезка гвоздей для всех
  углам, а также спереди и сзади, где панели встречаются с крышей.

Общая информация о гофрированных панелях…

Панели легко устанавливаются с помощью обычных инструментов и могут
просверлены, распилены, пробиты или прибиты гвоздями без повреждений. Материал прочный,
устойчивы к гниению, водонепроницаемы и не повреждаются обычными чистящими растворами.
Гофрированные панели Sequentia, армированные глянцевыми волокнами (FRP,
панели, армированные стекловолокном) будут расширяться и сжиматься до трех раз
меньше, чем панели из ПВХ и поликарбоната, что обеспечивает более стабильную
продукт как в горячем, так и в холодном состоянии. Панели устанавливаются так же, как профнастил
металла и обеспечивают дополнительное преимущество светопропускания.

ПОЛИКАРБОНАТ (POLY 300) ПАНЕЛИ:

Поликарбонатные панели

содержат полупрозрачную устойчивую к УФ-излучению пленку только на одном
стороны каждой панели. На каждую поликарбонатную панель нанесено
следующее: «ЭТА СТОРОНА НАРУЖУ». Сторона панели с этой информацией
должен быть установлен по направлению к солнцу или снаружи конструкции, которую он монтирует
используется на. Другая сторона панели имеет небольшую устойчивость к ультрафиолетовому излучению и будет
повреждены вредными солнечными лучами. Панели из поликарбоната не
рекомендуются в качестве наружных уединенных стен (которые устанавливаются вертикально, а не вертикально).
горизонтально), потому что обе стороны панели могут подвергаться прямому воздействию
следовательно, солнце повреждает панель.

МАКСИМАЛЬНО РЕКОМЕНДУЕМЫЕ ПРОЛЕТЫ:

Следующая дата основана на равномерной загрузке гофрированных панелей.
крепится в соответствии с рекомендациями и с запасом прочности 2,5.
В районах с сильным снежным покровом рекомендуется использовать панели серии 500 (или выше).
следует учитывать более близкое расстояние между прогонами. Пока панели не могут выйти из строя
при сильных снеговых нагрузках напряжение в точках крепления может вызвать легкое
растрескивание.

ПРИМЕЧАНИЯ:

1. Таблица основана на свойствах сечения или фактических испытаниях под нагрузкой (доступно по
запрос).
2. Расчетные нагрузки регулируются местными строительными нормами. Проконсультируйтесь с кодом
органов по конкретным нагрузкам и напряжениям.
3. Информация предоставляется в качестве предварительных данных для проектировщиков. Так должно быть
проверено и подтверждено для использования инженером или архитектором, имеющим соответствующую лицензию.

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ
следует ли позволять панелям выдерживать нераспределенные нагрузки
, такие как вес человеческого тела. Используйте только сертифицированные кровельные лестницы.
и обшивка.

РЕКОМЕНДУЕМОЕ ПЕРЕКРЫТИЕ: (2,67 дюйма x 9/16 дюйма) Показанные перекрытия обеспечат наилучшее
защита от протечек и проникновения воздуха. Виниловое уплотнение внахлестку и/или
также необходимо использовать мастику для обеспечения эффективного уплотнения боковых нахлестов и
конечные круги.

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: (2,67″ x 9/16″) Изгиб панели до точки
коробление может привести к разрушению и быстрому износу в месте перелома.
Устанавливать при температуре окружающей среды не ниже 60 градусов по Фаренгейту.

ТИПИЧНЫЕ КРЕПЕЖНЫЕ СОЕДИНЕНИЯ включают защиту от атмосферных воздействий
гвозди или шурупы с неопреновыми шайбами, саморезы и втулка
тип крепления. Выбор крепежа зависит от типа гофра и
материал подконструкции. Панели должны быть предварительно просверлены минимум на 1/16 дюйма.
больше диаметра крепежа.

ДЕРЕВЯННЫЕ ПЕРИЛЫ И ОБЪЕКТЫ:
1. #10 x 1-3/4″ алюминиевый шуруп для дерева с круглой головкой с армированной неопреновой шайбой.
2. #10 x 1″ алюминиевый шуруп для дерева с круглой головкой с 1/2″ армированным неопреном
Шайба.
3. Алюминиевый спиральный гвоздь для крыши 1-3/4″ x 0,145″ с неопреновой шайбой.

ОБЩАЯ ИНФОРМАЦИЯ

Эти инструкции предназначены для правильной установки
процедуры. При использовании инструментов, крепежных изделий, герметиков и клеев соблюдайте
рекомендуемые производителем процедуры.

ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЕ СРЕДСТВА БЕЗОПАСНОСТИ
ОБОРУДОВАНИЕ , такое как защитные очки и фильтрующие маски при резке или
бурение. НЕ ХОДИТЕ ПО ПАНЕЛЯМ. Соблюдайте простые правила пожарной безопасности.
Подобно дереву одинаковой толщины, панели из стекловолокна могут воспламеняться от вспышки.
примерно при 700 градусах Фаренгейта.

МАГАЗИН ПАНЕЛИ
ПРАВИЛЬНО
В то время как одна панель легко выдерживает воздействие солнечного света и
элементов, стопка панелей из стекловолокна будет задерживать тепло и влагу, вызывая
помутнение панелей. Чтобы избежать этого необратимого эффекта, панели следует
хранить в сухом, затененном, хорошо проветриваемом помещении. Храните панели на ребре или на
конец. Полозья должны быть приподняты с одного конца деревянными распорками.

РАМА

Обеспечьте элемент прогона с рекомендуемыми максимальными интервалами, необходимыми для
выбрана гофра. См. ТАБЛИЦУ НАГРУЗКИ/ПРОМЕЖУТОЧНОСТИ в первом столбце.

РЕЗКА
Резка панелей из стекловолокна, ПВХ и поликарбоната с помощью ручных или механических пил. Пила
лезвие должно быть с мелкозубчатым наконечником из карбида или армировано защитной тканью
абразивный диск. Следует носить лицевые щитки и соответствующее защитное оборудование.

СВЕРЛЕНИЕ
Все панели должны быть предварительно просверлены на расстоянии не менее 1-1/2 дюйма от концов панели и
отверстия просверлены минимум на 1/16 дюйма больше для панелей из стекловолокна и 1/8 дюйма
больше для панелей из ПВХ и поликарбоната, чем диаметр крепежа. Панели
можно сверлить как по одному, так и по несколько одновременно.

УСТАНОВКА
Для лучшей защиты от преобладающих ветров и непогоды установите панели
начиная с подветренного конца пробега и работая с наветренной стороны. См. РЕКОМЕНДУЕМЫЕ
Рисунок ПЕРЕКРЫТИЯ в нижней части первого столбца.
1. Обеспечьте как минимум один перехлест гофра по бокам.
2. Обеспечьте торцевой нахлест 8 дюймов для крыши с уклоном менее 4 дюймов на 12 дюймов; 6 дюймов.
торцевые нахлесты для шагов или более 4 дюймов на 12 дюймов.
3. Закрепить панели через венцы на каждом втором гофре. Застежки с
рекомендуются армированные неопреновые шайбы. Пространственные застежки от 6 до 8 дюймов по центру
на концах панелей: от 12 до 16 дюймов по центру для промежуточных прогонов и сайдинга
Приложения.

ПРИМЕЧАНИЯ ПО КОНСТРУКЦИИ
1. Во избежание прогиба панелей затягивайте винты до тех пор, пока шайбы не
поверните, затем затяните еще на один оборот.
2. Избегайте избыточных заусенцев на просверленных или перфорированных отверстиях для защиты неопрена.
уплотняющая поверхность.
3. Просверлите и закрепите крайние болты с полной опорой ниже всех ендов,
затем просверлите и закрепите промежуточные точки.

ИНСТРУКЦИИ ПО ОЧИСТКЕ
Панели можно мыть либо мягкими моющими средствами, либо паром и
системы распыления под высоким давлением. Нанесите чистящие средства с помощью губки или мягкой щетки и
тщательно промойте в холодной воде, чтобы удалить пленку чистящего средства.
