Воздушный зазор между газобетоном и кирпичом: Чем заполняют зазор между газоблоком и облицовочным кирпичом

Чем заполняют зазор между газоблоком и облицовочным кирпичом

Наружный слой облицовочного кирпича не укладывают вплотную к стенам из газобетона. Образовавшийся зазор между газобетоном и облицовочным кирпичом может быть оставлен пустым, или заполнен разными видами теплоизоляции.

Дом из газобетона нуждается в защитной отделке, отсекающей дождевую или талую влагу. Способов наружной отделки много, но большинство пользователей предпочитают использовать наиболее прочные и надежные варианты. Среди них выделяется укладка внешнего слоя облицовочного кирпича, образующего сплошной и прочный кокон механической и гидроизолирующей защиты. Этот вариант по праву считается самым надежным и долговечным видом отделки, но требующим соблюдения ряда правил и учета множества физических процессов, проходящих в толще материалов стенового пирога. Если монтаж выполнен с ошибками, в доме будет нарушен микроклимат, появится избыточная сырость, станет холодно. Эти последствия неправильной укладки материалов крайне сложно устранить, поэтому, еще на стадии проектирования надо выбирать правильный набор компонентов стенового пирога.

Особенности газобетона

Среди всех материалов, образующих семейство ячеистых бетонов, наибольшую популярность имеет газобетон. Как и все остальные разновидности, он имеет пористую структуру, придающую специфические рабочие качества:

• малый вес, позволяющий уменьшить мощность фундамента и получить заметную экономию на стройматериалах и земляных работах;
• низкую теплопроводность, способствующую сохранению тепловой энергии и позволяющую экономить на обогреве дома.

Эти качества были целью первоначальной разработки материала, которая началась немногим более 100 лет назад. Однако, вместе с положительными качествами, материал продемонстрировал ряд недостатков:

• низкая прочность и несущая способность;
• хрупкость;
• гигроскопичность.

Последний минус считается наиболее опасным для пористых материалов. Влагу активно впитывают и плотные виды бетонов, но для них она не настолько опасна, как для ячеистых разновидностей. Впитавшаяся влага накапливается в полостях материала, откуда ее непросто вывести. Испарение влаги с поверхности газоблоков происходит только при наличии определенных условий. Кроме того, в зимнее время вода в пузырьках застывает и начинает расширяться, разрывая газоблоки изнутри. Этот процесс способен разрушить наружные стены, и остановить его крайне сложно и дорого.  Из-за него стены из газобетонных блоков нуждаются в обязательной наружной отделке, защищающей материал от воздействия дождевой или талой воды.

Облицовка стен из газобетона кирпичом

Лицевой (отделочный) кирпич — это строительный материл с высокими декоративными способностями. Он значительно прочнее газобетона, может принимать на себя большие механические нагрузки без потери рабочих качеств. Кроме этого, облицовка газобетона кирпичом позволяет исключить контакт несущих стен с атмосферной влагой. Не следует путать стены из газоблоков с наружным слоем из натурального кирпича с облицовкой под кирпич, выполненной из специальных сортов плитки. Это разные виды отделки, хотя и близкие по внешнему виду и типу защиты.

Облицовочный кирпич придает дому привычный для большинства людей облик кирпичной постройки. Однако, это не единственный плюс — этот способ отделки имеет массу достоинств:

• не требует финишной отделки;
• хорошо переносит любые внешние воздействия, от перепадов температур до контактов с влагой;
• срок службы кирпича исчисляется многими десятилетиями;
• облицовку можно выполнять как во время первоначальной постройки, так и позднее.

Недостатком этого типа отделки можно считать только высокую стоимость и большие трудозатраты, хотя полученный результат полностью оправдывает все расходы. Есть еще один минус — зазор между кирпичом и газоблоком может стать местом сбора конденсата. Для того, чтобы исключить такую опасность, следует правильно организовать вывод водяного пара из газобетона.

Дом из газобетона, облицованный кирпичом, приобретает привлекательный внешний вид, становится солидным и респектабельным. Все нагрузки для газобетона становятся практически безопасными (если не считать веса крыши и других конструкций). Несмотря на то, что внешняя кирпичная стена связана с газоблоками, она не создает дополнительного воздействия на несущие конструкции дома. Запаса несущей способности фундамента вполне достаточно для принятия веса внешней стенки, поэтому, проблем не возникает. Однако, необходимо заранее заложить в проект широкую фундаментную ленту, чтобы слой кирпича не пришлось ставить на свес.

Виды облицовочного кирпича

Принципиальных ограничений по типу облицовочного кирпича для построек из газобетона нет. Главное, чтобы фундамент позволял разместить внешний отделочный слой. Могут быть использованы разные виды материала:

• керамический:
• клинкерный;
• гиперпрессованный;
• силикатный.

Однако, практика показала бесспорное преимущество пустотного керамического лицевого кирпича. Он выпускается в разных видах, может иметь гладкую или рельефную поверхность разного цветового оттенка (преимущественно красного, но есть коричневые и даже черные варианты). Все альтернативные варианты либо слишком дороги и требуют особых методов кладки (например, клинкерный или гиперпрессованный), либо недостаточно способны образовать надежную защиту (силикатный кирпич гигроскопичен и быстро теряет привлекательный внешний вид).

Пустотный лицевой кирпич несколько крупнее обычного рядового, но его вес, благодаря наличию полостей, намного ниже. Такая форма позволяет уменьшить нагрузку на фундамент, а также повышает способность к сохранению тепловой энергии. Его кладут на обычный песчано-цементный раствор, в отличие от клинкерного кирпича, не способного впитывать влагу и требующего использования специальных кладочных составов. Гиперпрессованный кирпич привлекателен, выпускается в разных формах (наиболее популярный тип — рваный камень). Его рабочие поверхность имеют весьма ровную и точную геометрическую форму. Однако, цена такого материала слишком велика, а вес способен перегрузить фундамент.

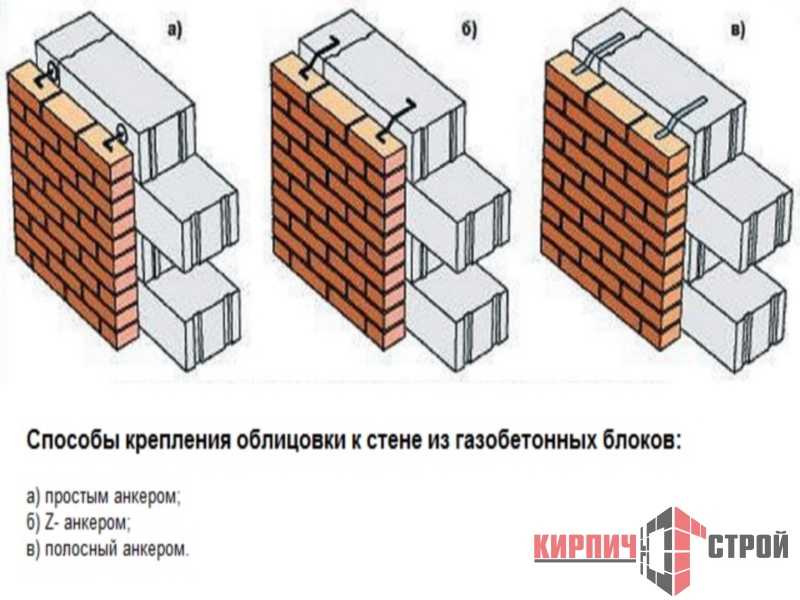

Варианты конструкции кирпичной облицовки

Оптимальным вариантом облицовки считается одновременная укладка стены из газоблоков с наружным слоем лицевого кирпича. Однако, сложить внешнюю стену можно и по готовой постройке. Всего может быть использовано 4 конструкционных типа облицовки, с вентилируемым зазором или без него. Рассмотрим их внимательнее:

Облицовка с зазором, без теплоизолятора

Этот способ предусматривает строительство вертикальной стены из облицовочного кирпича, расположенной параллельно основной стене из газоблоков. Кладка производится в полкирпича, связь с основной стеной производится либо закладкой армирующих сеток в междурядья (при одновременном строительстве стен и облицовки), либо с использованием связей в форме анкеров. В результате возникает воздушный зазор, в который может испаряться водяной пар из газобетонных стен. Этот вариант имеет несколько минусов:

• произвольный выбор ширины зазора недопустим. Необходимо тщательно рассчитать его величину, чтобы поступление наружного холодного воздуха не было слишком активным;
• поскольку зазор не заполнен теплоизоляцией, придется делать более толстые стены, а также широкую фундаментную ленту. Это вызовет увеличенный расход материалов и трудозатрат;
• полость между газоблоком и кирпичом часто становится излюбленным местом обитания грызунов, насекомых или птиц.

Эти минусы способствуют ослаблению полезных свойств газобетона, поэтому, такой вариант облицовки применяется редко.

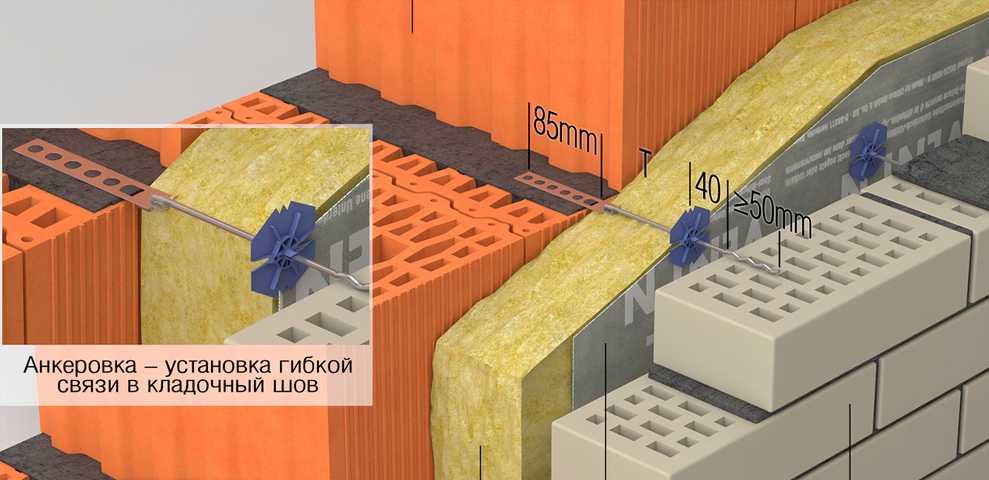

Облицовка кирпичом с вентилируемым зазором и теплоизолятором

Этот метод облицовки представляет собой создание пирога стены с плотно установленной теплоизоляцией и вентилируемым зазором между кирпичной облицовкой и утеплителем. Такой способ является оптимальным вариантом, гарантированно обеспечивающим сохранение рабочих качеств газобетона и нормальный вывод водяного пара из стен.

В качестве теплоизоляции необходимо использовать паропроницаемые материалы (оптимальный вариант — плитная базальтовая, или каменная минвата). Это важный момент, так как непроницаемые материалы здесь не годятся. При этом, в сети имеется немало роликов, где самодеятельные строители рекомендуют использовать в качестве теплоизоляции пенопласт или пеноплекс, абсолютно непроницаемые для водяного пара. Этот вариант недопустим, так как водяной пар будет заперт в толще стен и будет накапливаться, вызывая намокание стен, появление плесени и полной потери теплосберегающих свойств.

С утеплением, но без зазора

Этот вариант облицовки подходит только для нежилых построек. При нем промежуток между стенами и кирпичом заполняют теплоизолятором на всю толщину, без вентилируемого зазора. Может быть использован только непроницаемый теплоизолятор — оба вида пенополистирола (гранулированный и экструдированный), пеностекло или вспененный полиэтилен. Если установить минвату, материал рано или поздно напитается влагой, что вызовет разрушение облицовки. Газосиликатные блоки не получат надежной защиты и будут работать только как механическое ограждение.

Использование такой технологии для жилых или производственных помещений, где постоянно (как минимум, часто) присутствуют люди, недопустимо. Внутренний воздух будет перенасыщен водяным паром, который начнет впитываться в стены. Выхода снаружи для него нет, поэтому, пар станет накапливаться и создаст в помещении крайне некомфортный микроклимат.

Плотная укладка кирпича к стене

Этот способ является самым нежелательным, хотя на практике его используют довольно часто. Неподготовленные самодеятельные строители часто считают, что таким образом они увеличивают толщину стен, придают им дополнительную прочность и способность сохранять тепло. На деле все получается наоборот:

• водяной пар не имеет возможности вывода наружу, так как коэффициент паропроницаемости у кирпича выше, чем у газобетона;
• стены начинают мокнуть, теряя способность к аккумулированию тепловой энергии;
• влажный газобетон, обложенный кирпичом, теряет прочность соединения и отслаивается. Вместо увеличения прочности стены возникает дополнительная нагрузка в виде облицовки, прикрепленной к стене сетками или анкерами.

Этот способ часто используется неофициальными бригадами строителей, пытающихся быстрее завершить работу. Для них облицевать газобетона таким образом означает увеличение скорости работы и экономия на материалах. Однако, заказчик должен внимательно следить за методами, используемыми нанятыми работниками и вовремя пресекать попытки схалтурить. Единственным возможным вариантом использования такого способа является строительство служебных или вспомогательных построек (сарай или гараж).

Как исправить ошибки

Неправильно выполненная облицовка — частое явление. Ошибки допускаются из-за нехватки знаний или стремления облегчить себе задачу. Надеяться на благоприятный исход дела не приходится, хотя нередко встречаются ситуации, когда газобетонные стены с неправильно уложенным внешним слоем кирпича вполне нормально работают и не вызывают никаких проблем. На процессы, проходящие в массиве стенового пирога, оказывает влияние огромное множество факторов. От их сочетания зависит, насколько остро будут выражены отрицательные последствия неправильной облицовки.

Если отделка газобетона кирпичом с явными ошибками производится прямо сейчас, лучше всего остановить работу и переделать ее так, как этого требует технология. Однако, часто встречаются ситуации, когда ошибки обнаружены гораздо позже. Например, куплен дом с облицовочным кирпичом. Некоторое время у владельца не возникает вопросов относительно тонкостей отделки, но однажды он убеждается в неправильном выборе методики. Ситуация неприятная, но не безвыходная. Как правило, возможности переделать облицовку не имеется — для этого надо разобрать кирпичную кладку и полностью переделать облицовку с самого начала. Поэтому, вопрос решают другим способом.

На внутренние поверхности стен устанавливают непроницаемые обои, красят масляной краской, пропитывают специальными составами. Параллельно с этим устанавливают качественную приточно-вытяжную вентиляцию, обеспечивая интенсивный воздухообмен в доме. В результате появляется отсечка стен от контактов с воздухом, а излишки пара выводятся с помощью вентиляции. Если следить за состоянием оборудования, не допускать его простоев, а также сохранять отсечку стен от внутренней атмосферы в порядке, можно обойти проблему неправильной облицовки дома.

Облицовка стен из газобетона кирпичом

Облицовка газобетонных домов — модный российский тренд. С точки зрения домовладельца-обывателя, облицовка газобетонных стен кирпичом «защищает» газобетон от воздействий внешней среды, а «кирпичный вид» (давно вышедший из моды и трендов в западной архитектуре) придает газобетонному дому «солидности».



Передовой опыт: Методы установки кирпичной или каменной облицовки

Мне очень нравятся облицованные каменной кладкой здания. Трудно превзойти долговечность, долговечность и простоту ухода за каменным или кирпичным фасадом.

Дом Хью Джефферсона Рэндольфа, который я построил в 2007 году с красивой кирпичной облицовкой.

С точки зрения строительной науки кирпич — отличный строительный материал, поскольку между кирпичом и домом имеется встроенная воздушная полость. Каменщики традиционно оставляют 1 дюйм воздушного пространства между задней частью кирпича и каркасной стеной. Кирпич и раствор по своей природе пористы и ПРОПУСКАЮТ ВОДУ, поэтому этот 1-дюймовый воздушный зазор жизненно важен для отвода влаги из полости.

Фото предоставлено medcot.com. Кирпич с Tyvek CommercialWrap и строительной сеткой в ​​основании

Это воздушное пространство имеет огромное значение. Это позволяет кирпичу впитывать воду, а затем высыхать на передней или задней части кирпича. Помните, что кирпич считается «облицовкой резервуара», а это означает, что он может впитать буквально десятки галлонов воды, а затем медленно выделять эту влагу с течением времени. Гидроизоляция за кирпичом имеет огромное значение в нашем жарком и влажном климате Техаса. Вот почему: наш жаркий климат означает, что мы используем спринклерную систему МНОГО, и наши кирпичные внешние стены могут промокать от 2 до 4 раз в неделю круглый год в 4 часа утра, когда ландшафт домовладельца поливают. Затем, когда солнце падает на ту же каменную стену в 10 часов утра, возникает эффект солнечного привода, который может разрушить дом за годы смачивания стен. Посмотрите это видео, которое я снял, чтобы получить представление о проблеме с паровым приводом и о том, насколько пористый кирпич/каменный шпон устойчив к воде.

Суть видео заключается в том, что нам нужна очень качественная обертка, на 100 % непроницаемая для жидкой воды (и с низким рейтингом перманентности). Я использую Tyvek Commercial Wrap исключительно для своих кирпичных/каменных домов (показатель химической стойкости 23).
Итак, кирпич относительно прост с его воздушным зазором в 1 дюйм, но не вся каменная кладка имеет такой воздушный зазор. На самом деле, многие каменные экстерьеры здесь, в Техасе, не имеют зазора между камнем, так как они полностью прилегают к дому. Именно здесь для создания воздушного зазора становится необходимым защитный экран. На фотографиях ниже изображен дом, использующий Keene Driwall Rainscreen для установки Limestone Rock, в которой иначе не будет воздушного зазора. Изделие на стены Гипсокартон 10мм .

Keene Driwall укладывается непосредственно поверх полностью детализированного атмосферостойкого барьера Tyvek. На фотографии показана Tyvek Drainwrap, но я бы использовал CommercialWrap без складок и с более низким рейтингом перманентности. Вот хороший снимок, показывающий, почему это необходимо. Скала со случайным рисунком склонна к полному заполнению известковым раствором. Этот продукт создает защитный экран от дождя. Создаваемый при этом воздушный зазор жизненно важен для предотвращения проникновения влаги в этот деревянный каркасный дом. Вот образец продукта Keene 020-1. Эта сторона идет против Tyvek и обеспечивает защиту. Эта сторона имеет фильтрующую ткань, которая пропускает воду, но не позволяет раствору забивать воздушный зазор.

Я считаю, что это лучшая практика установки внешней каменной кладки. Это также сработает для штукатурки, тонкого камня/кирпича, искусственного камня и даже может быть использовано для создания защиты от дождя за сайдингом.

– Matt Risinger
Risinger Homes в Остине, штат Техас

Risinger Homes – подрядчик по индивидуальному строительству и реконструкции всего дома, специализирующийся на архитектурных и тонких работах. Мы используем собственный плотницкий персонал и последние исследования в области строительства, чтобы строить значительно более эффективные, здоровые и долговечные дома.

Обязательно посмотрите мой видеоблог на YouTube.

×

Получите советы, предложения и советы экспертов по строительству дома по электронной почте. внутри. Некоторые из них случайны — некоторые преднамеренно, даже требуется код — некоторые служили определенной цели в какой-то момент в истории, но из-за эволюции конструкции больше не используются — некоторые расточительны — а некоторые могут нанести ущерб.

После многих лет ответов на вопросы на этом веб-сайте я понял, что у меня довольно разрозненная информация о воздушных пространствах в стенах. Итак, позвольте мне попытаться организовать и объяснить как можно больше этих воздушных пространств в одном месте. Я обсудил, как подойти к воздушным пространствам, и решил не проводить историческую эволюцию стен, а скорее проложить себе путь сквозь стену и обсудить каждое из воздушных пространств, обычно встречающихся в холодных климатических стенах. Да, стены должны быть сделаны по-разному в разных климатических условиях.

ГДЕ НАХОДИТСЯ СТЕНА?

Большая часть этой статьи будет посвящена стенам, которые отделяют помещение от улицы, но в конце статьи речь пойдет об одном важном воздушном пространстве между двумя отапливаемыми помещениями – воздушном пространстве со звукоизоляционными панелями. В остальном, первое, что важно понять, это то, что стены, заглубленные в землю, обычно называемые стенами подвала, не функционируют так же, как стены над уровнем земли, поэтому здесь они будут рассмотрены отдельно.

КАКОЕ ВОЗДУШНОЕ ПРОСТРАНСТВО ВАС ИНТЕРЕСУЕТ?

Нажмите на заголовок для прямого доступа или прокрутите, чтобы прочитать всю историю.

Выше стен со стороны

-под сайдингом

-между изолированным оболочником и домом

-между оболочкой дома и изоляцией BATT в стене

Под стенами снижения

-Между бетонными/каменными стенами и изоляцией

-Между изоляцией и гипсокартоном -на изоляционной стороне парового барьеры

-между изоляцией и гипсовой стеной -между vapor и гидсои ВНЕ ФУНДАМЕНТА – РАЗМЕЩЕНИЕ ВОЗДУШНОЙ МЕМБРАНЫ

Звукоизоляция и воздушные пространства

ВЫШЕУРОВЕННЫЕ СТЕНЫ

Каковы критические элементы надземной стены?

—        Удивительно важным аспектом стены выше уровня земли является тот факт, что температура стены снаружи дома довольно однородна снизу вверх, в то время как внутри дома на каждом этаже имеются значительные перепады температур между стеной вблизи пол и стена под потолком — и, конечно же, зимой внутри все теплее, чем снаружи стены.

—        Некоторая часть стены структурно прочна, поддерживает то, что прикреплено к стене, и поддерживает то, что находится над стеной, включая крышу с ее меняющимся весом снега и ветра.

—        Обитаемая сторона стены эстетически приятна – чаще всего декорируется гипсокартоном.

—        Внешняя сторона стены может выдерживать не только элементы, но и декоративна.

—        В нашем холодном климате в стенах и/или на стенах имеется изоляция.

—        Воздушные барьеры блокируют прохождение воздуха через стену, а пароизоляторы контролируют движение влаги. Обе темы являются большими, и на этом веб-сайте можно найти множество статей с помощью вкладки поиска.

—        Кроме того, есть воздушные зазоры…

ВОЗДУШНОЕ ПРОСТРАНСТВО – ПОД сайдингом

В большинстве случаев сайдинг в Канаде устанавливается с воздушным зазором между сайдингом и самой стеной. Это воздушное пространство является ключевым элементом построения того, что мы называем стеной «дождевого экрана». Нажмите здесь, чтобы увидеть анимацию принципа защиты от дождя и другие ссылки на более подробную информацию об этом важном воздушном пространстве, которое помогает стенам оставаться сухими по всей Канаде.

На самом деле, после многочисленных исследований, проведенных Институтом исследований в области строительства и CMHC, было установлено, что экран от дождя настолько важен для осушающей способности стены, что в некоторых регионах и для определенных типов сайдинга он является строительным кодом. требование.

Сохранение функций дренажа, выравнивания давления и осушения воздуха в этом воздушном пространстве является причиной, по которой мы никогда не должны пытаться изолировать старый дом, распыляя пеноизоляцию в пространство за кирпичом. Это не означает, что кирпичный фасад нельзя разместить перед стеной, покрытой пенопластом, но даже здесь есть функционирующее воздушное пространство. Кирпичный фасад призван быть защитой от дождя и ветра для самого дома. Он спроектирован с воздушным пространством за кирпичами и дренажными отверстиями внизу наружу. Когда ветер ударяет в стену, он также нагнетает немного воздуха вверх по «плакучим» отверстиям, создавая почти одинаковое давление воздуха с обеих сторон кирпичей. Это предотвращает попадание воды через кирпичи или даже трещины в растворе ветром. Строительная бумага или домашняя пленка на внутренней стене сбрасывает воду, которая проникает через щель, и направляет ее вниз и наружу через дренажные отверстия. Наличие вентилируемого воздушного зазора является неотъемлемой частью того, как кирпичный фасад защищает дом от дождя и ветра. Воздушный барьер, расположенный где-то на стене или в стене, препятствует задуванию ветра в дом — сайдинг не выполняет эту функцию.

Воздушное пространство за кирпичом неравномерное, и его очень трудно правильно заполнить изоляцией. Попадание пены в эту полость может создать влагозащитный барьер, в котором может образоваться большое количество конденсата. Если изоляция не полностью заполнит абсолютно каждую часть полости, а это всегда так, щели будут направлять воду прямо в дом. Полиуретановая пена имеет тенденцию к расширению, если она влажная и горячая, что может привести к тому, что вся кирпичная стена будет отброшена вперед в цветочную грядку.

 Пока я на этом, это воздушное пространство за сайдингом является причиной того, что алюминиевый сайдинг, заполненный изоляцией, не имеет теплоизоляционного значения для дома. Вентиляционное пространство подает холодный воздух к внутренней стороне сайдинга, сводя на нет любые изоляционные свойства, которые он мог бы иметь. На самом деле, изоляция внутри алюминиевого сайдинга в любом случае является очень плохой изоляцией, она различается по толщине по всей стене, и даже в самой толстой части это настолько слабая изоляция, что это фактически вызвало бы проблемы с влажностью внутри стены, если бы это пространство не вентилировалось. Его реальная функция состоит в том, чтобы просто помочь придать алюминию прочность и уменьшить вмятины. Из него можно сделать хороший сайдинг, но это не изоляция стен.

ВОЗДУШНОЕ ПРОСТРАНСТВО – МЕЖДУ ИЗОЛИРУЕМОЙ ОБШИВКОЙ И ДОМОМ

Очень хороший способ утеплить стену – уложить изоляционные панели по всей стене снаружи. Это покрывает каждую стойку и каждый конструктивный элемент изоляцией, а не просто прокладками между этими конструктивными элементами. Эта пенопластовая плита должна быть плотно прикреплена к обшивке дома. Под ним или поверх него может быть пленка, или некоторые изоляционные панели специально разработаны для обеспечения собственного водного и воздушного барьера. Если бы вы подумали, что по какой-то причине вы хотите сначала обвязать стену, а затем наложить изоляцию, вы бы позволили холодному воздуху течь за изоляцией, сделав ее еще одной частью сайдинга, но не частью изоляции дома.

Точно так же, если вы кладете изоляционные панели поверх существующего сайдинга, который был смонтирован на обвязках, вы оставляете вентилируемое воздушное пространство между вашей новой изоляцией и домом, что полностью сводит на нет всю изоляционную ценность вашей дорогостоящей работы. Было бы лучше, если бы вы загерметизировали это воздушное пространство, но лучше всего удалить старый сайдинг и обвязку, а затем изолировать плотно к стене. Если вы затем захотите снова надеть обвязку для сайдинга, это не проблема.

На самом деле, если у вас неровная поверхность, например, каменная стена, и вы хотите применить изоляцию из пенопластовых панелей, вы должны сначала очистить стену, чтобы сделать ее плоской и гладкой, а затем закрепить панели. Часто самым простым вариантом для таких стен является использование изоляции из напыляемой пены, которая заполнит все неровности и приклеится к стене, избегая движения воздуха между изоляцией и стеной.

ВОЗДУШНОЕ ПРОСТРАНСТВО – МЕЖДУ ОБШИВКОЙ ДОМА И ИЗОЛЯЦИЕЙ ВНУТРИ СТЕНЫ

В течение многих лет дома строились таким образом, и воздушное пространство действительно помогало циркулировать воздуху внутри стены и отводить влагу через стену. Теперь, когда мы повышаем качество воздухонепроницаемости и повышаем уровень изоляции, это воздушное пространство больше не выполняет вентиляционную функцию. Находясь снаружи современной тяжелой изоляции, слишком холодно, чтобы сильно помочь вентиляции, а конвекционные потоки в этом воздушном пространстве могут фактически усугубить проблемы с конденсацией. Кроме того, воздушное пространство не очень хороший изолятор. Канадская ипотечная и жилищная корпорация и Национальный исследовательский совет теперь рекомендуют, чтобы все пространство между внутренней стеной из гипсокартона или штукатурки и внешней обшивкой было заполнено изоляцией, не оставляя воздушного пространства. Несмотря на эту рекомендацию, часто экономически невыгодно открывать стену только для того, чтобы заполнить небольшое воздушное пространство. Однако при утеплении открытой стены не оставляйте воздушного пространства.

ВОЗДУШНОЕ ПРОСТРАНСТВО – В УГЛАХ ВИТЯЧНОЙ ИЗОЛЯЦИИ МЕЖДУ ШПИЛЬКАМИ

Перейдите по этой ссылке, чтобы прочитать статью, в которой объясняется, как неправильные методы работы с войлочной изоляцией могут стоить вам 20% изоляционных свойств стены – воздушные пространства в скрытых углах радикально увеличивает тепловые мосты через шпильки. Если на этих же стенах у вас есть случайное пространство между утеплителем и пароизоляцией, поток воздуха может зацикливаться вокруг утеплителя, передавая тепло прямо от теплого гипсокартона к холодной обшивке.

ВОЗДУШНОЕ ПРОСТРАНСТВО – МЕЖДУ ИЗОЛЯЦИЕЙ И ГИПСОКБОНОМ

Для воздушного пространства между изоляцией стены и гипсокартоном расположение пароизоляции имеет решающее значение.  Если между утеплителем и пароизоляцией есть воздушное пространство, воздух будет подниматься из-за тепла дома. Это движение воздуха будет проходить через изоляцию из стекловолокна или вокруг нее на холодную сторону, где он будет падать из-за холодной поверхности обшивки. Когда войлочная изоляция полностью заполняет пространство между стойками, образование петель становится минимальным. Когда изоляция установлена ​​не идеально, усилие закручивания будет увеличиваться. Если есть открытые треугольные угловые пространства, как упоминалось выше, все это становится насосом, перекачивающим тепло от гипсокартона к обшивке, как если бы там вообще не было изоляции. (В подвале это работает по-другому — см. ниже.)

Когда между пароизоляцией и гипсокартоном есть воздушное пространство, ничего не происходит. Температура меняется от прохладной на дне до теплой наверху, но воздух в этом пространстве не имеет доступа к холодной стороне стены. Он может циркулировать, но имеет не больший эффект, чем циркуляция воздуха в помещении.

Есть ли плюс в наличии воздушного пространства под гипсокартоном?

Много лет назад, когда мы утепляли стены 2х4 вагонкой Р-7, обвязывая стену на 90 градусов к стойкам фактически создавали тепловой разрыв воздушного пространства между холодными стойками и штукатуркой или гипсокартоном. Этого было достаточно для предотвращения образования конденсата на гипсокартоне вдоль стоек. С современной конструкцией и более толстой изоляцией больше не существует проблемы конденсации на гипсокартоне, вызванной холодными стойками. (Потери тепла все еще существуют, и некоторые строительные нормы и правила теперь фактически требуют листовой изоляции поверх всех стоек, как внутри, так и снаружи.) Теплоизоляционная способность воздушного пространства очень мала по сравнению с такой же толщиной любой изоляции; или другой вариант — просто получить больше площади, исключив ее.

Квебек — единственное место в Северной Америке, где до сих пор систематически обвязывают стены и потолки перед гипсокартоном, хотя это не является требованием кодекса. Им трудно поверить, что эта культурная привычка не имеет для стены никаких преимуществ, за исключением, возможно, возможности продавить плохо построенную стену. В Квебеке существует давняя традиция использования алюминиевых пароизоляторов, а отражающий барьер с 3/4 дюймами воздуха перед ним действительно создает небольшое значение R (но только до тех пор, пока воздушные потоки в этом воздушном пространстве не осаждаются). пыли на алюминии, и он начинает терять свою отражающую способность). Эта комбинация алюминия и воздушного пространства фактически использовалась в течение короткого времени, чтобы избежать замены изоляционных плит R-12 на R-20. На самом деле, они обвязывали стены задолго до того, как мы начали использовать пенопластовые замедлители, и сегодня их привычка состоит в том, чтобы сначала монтировать полиэтилен, затем обвязку, а затем гипсокартон. Размещение их пароизоляции на изоляционной стороне воздушного пространства означает, что их обвязка не оказывает реального влияния на характеристики стены.

Вы можете услышать, как подрядчик из Квебека утверждает, что воздушное пространство, создаваемое обвязкой, позволяет прокладывать электрические провода без проделывания отверстий в пароизоляции. Эти подрядчики забыли прочитать электрические нормы и правила, запрещающие прокладку незащищенных проводов непосредственно за гипсокартоном!

ПОДЗЕМНЫЕ СТЕНЫ

Каковы критические элементы подземной стены?

За исключением стен из изолированного железобетона (ICF), вы либо внутри подвала, либо снаружи подвала изолируете его.

С утеплением снаружи фундамента все довольно просто, потому что вся стена теплая.

С изоляцией внутри подвала, поскольку почва в основном является изоляционным материалом, холод зимнего воздуха изолируется от стены фундамента все больше и больше по мере того, как вы углубляетесь в землю. При утеплении подвала изнутри дома стена фундамента находится в состоянии полной инверсии того, что происходит в надземных стенах – низ стены теплый, а верх стены, за изоляция, мороз. Восемь дюймов бетона имеют тепловое сопротивление меньше, чем R-1, поэтому внутри верхней части этой стены поверхность бетона, покрытая внутренней изоляцией, имеет примерно ту же температуру, что и снаружи. Эта инверсия заставляет теплый, возможно, влажный воздух подниматься вверх и осаждать эту влагу на конструкции холодного деревянного пола, а холодный воздух падает вниз. Малейшее воздушное пространство здесь превращает эту воздушную петлю в насос, который может фактически выкачивать влагу из основания фундамента и оставлять ее в деревянных балках пола наверху.

Бетонная стена является отличным барьером для воздуха, и если вы загерметизируете стык между бетоном и деревом в верхней части, а также в области деревянного перекрытия и вокруг окон, в современном подвале не будет утечки воздуха. Пароизоляция и контроль влажности в подвале гораздо сложнее, чем в надземных стенах дома. Для получения дополнительной информации нажмите здесь.

Что вызывает образование конденсата на стене при отсутствии воздушного пространства?

Конечно, вода снаружи и протечка в стене вызовут проблемы с влажностью в любой стене подвала. Также незагерметизированные электрические розетки или неполная пароизоляция могут пропускать много влаги из влажного подвала в утепленную стену.

В новостройках внутри пароизоляции в подвале часто наблюдается сильный конденсат. Это просто 600 или около того галлонов воды, которые использовались для создания стены, пытающейся сбежать. К сожалению, в современном строительстве мы всегда пытаемся закончить дом слишком быстро — в старые времена мы ждали целый сезон, прежде чем закончить подвал после строительства, дав ему высохнуть.

Удивительно, но даже в 2016 году контроль влажности в подвалах является развивающейся наукой. Динамика влажности подвала сложна, особенно в новом строительстве, когда вся эта вода находится в только что залитой бетонной стене и пытается высохнуть. Вот ссылка на часть истории и часть прогресса.

ВОЗДУШНОЕ ПРОСТРАНСТВО – ВНУТРИ ПОДВАЛА — МЕЖДУ БЕТОННЫМИ/КАРТИЧНЫМИ СТЕНАМИ И ИЗОЛЯЦИЕЙ

Воздушное пространство за изоляцией подвала не решит проблемы конденсации. На самом деле это может вызвать проблемы с конденсатом и, кроме того, создать новые проблемы. CMHC настолько ясно отвечает на этот вопрос, что даже советует, чтобы , если вы собираетесь приклеивать изоляционные панели к стене, не наносить клей на стену, а наносить его в виде замкнутой сетки, что предотвратит образование циркулирующее воздушное пространство — даже такое тонкое, как клей. Вот почему.

—        Бетон стены подвала, изолированный изнутри, будет иметь очень большую разницу температур между верхом и низом стены. Верхняя часть подвергается воздействию холода на открытом воздухе, а нижняя часть изолирована землей.

—        Воздух в пространстве между изоляцией и бетонной стеной становится холодным и тяжелым в верхней части стены и имеет тенденцию опускаться вниз.

—        Обеспечить полное отсутствие пространства между лицевой стороной утеплителя и гипсокартоном практически невозможно. Это пространство становится основным путем для нагнетания теплого воздуха к верхней части стены под давлением падающего сзади холодного воздуха. Следовательно, мы обнаруживаем очень сильный конвекционный ток, который циркулирует вокруг изоляции.

—        Этот же механизм не происходит в такой серьезной степени со стеной выше уровня земли, полностью открытой снаружи, потому что у вас равномерно холодный внешний вид, а не большие перепады температур, которые существуют от верха до низа внутренне изолированного подвала. стена.

—        Конвекционная петля будет вытягивать влагу как из протечек в стену из дома, так и из нижних частей самого бетона. Затем это концентрированное скопление влаги пытается выйти через небольшую часть стены, которая находится над уровнем земли (и, вероятно, очень холодная).

—        Следовательно, надземная часть стены подвала, которая имеет воздушное пространство между стеной и внутренней изоляцией, может легко насыщаться водой. Древесина, соприкасающаяся с этой стеной, может легко загнить, включая балки пола. Повторяющиеся циклы замораживания/оттаивания могут привести к отслаиванию или отслаиванию наружной поверхности стены подвала. Непрочные стены могут привести к структурному разрушению стены.

—        Конвекционные петли вокруг вашей изоляции, по существу, устранят их изолирующий эффект, перенося тепло вокруг изоляции на холодную стену позади. Изоляция, прижатая непосредственно к стене подвала (нажмите здесь, чтобы узнать о предостережениях относительно гидроизоляции стены в первую очередь), эффективно предотвратит эти петли воздушной конвекции. При отсутствии воздушных потоков единственная влага, которая может проникнуть через стену, — это та, которая может медленно диффундировать вверх к верхней части стены и наружу через стену, не вызывая условий насыщения.

ЧТО ДЕЛАТЬ, ЕСЛИ ПОДВАЛ УЖЕ ПОСТРОЕН С ВОЗДУШНЫМ ПРОСТРАНСТВОМ МЕЖДУ БЕТОНОМ И ИЗОЛЯЦИЕЙ воздух на холодной стороне утеплителя, можно сделать один единственный горизонтальный воздухоблок, что достаточно эффективно. Примерно на 4 фута вверх по стене вы должны быть близки к уровню почвы снаружи. Ниже этого уровня почва удерживает часть тепла подвала — выше этой линии бетон почти не останавливает потерю тепла, оставляя внутреннюю поверхность фундамента ниже нуля большую часть зимы.

Если аккуратно разрезать стеновые панели (не прорезая шпильки) примерно в 4 футах от пола, обнажая около двух дюймов, вы можете проткнуть ножом изоляцию (пенопласт или войлок) прямо в воздух пространство. Осторожно вытащите эту заглушку изоляции и отложите ее в сторону. Когда вы сможете увидеть стену или влагозащитный барьер на стене, используйте аэрозольную пену из баллончика, чтобы заполнить двухдюймовую полосу за изоляцией. Обязательно распыляйте за шпильки, если они не касаются стены. Это должно создать два отдельных отсека за изоляцией — один относительно теплый внизу и другой холодный вверху, но ни один из них не имеет большой разницы температур сверху вниз. Это остановит зацикливание воздуха.

Верните теплоизоляцию, даже кусок панели, которую вы сняли. Вы можете использовать ленту для гипсокартона, чтобы сгладить стену, или кусок отделки, который будет немного похож на старую рейку для стула. Возможно, вы даже захотите сделать всю эту операцию немного ниже 4 футов, чтобы она действительно находилась на высоте стула.

Рельсы для стульев были обычным явлением на оштукатуренных стенах и служили двум целям: во-первых, твердые панели часто клали на оштукатуренные стены, где было много активности, и люди имели тенденцию делать отверстия в штукатурке; а во-вторых, накладка, скрывающая стык между защитной панелью и оштукатуренной стеной сверху, была размещена точно на той высоте, где верхушки стульев касались стены. Эта практика исчезла с появлением более прочного «гипсокартона».

ВОЗДУШНОЕ ПРОСТРАНСТВО – ВНУТРИ ПОДВАЛА — МЕЖДУ ИЗОЛЯЦИЕЙ И ГИПСОТЕНОМ – НА СТОРОНЕ ИЗОЛЯЦИИ ПАРОИЗОЛЯЦИИ

Почему у нас может быть воздушное пространство между изоляцией и пароизоляцией в подвале без проблем, когда я указал что это может вызвать проблемы в надземных стенах? Со стороны комнаты это воздушное пространство, как правило, довольно холодное на уровне земли и намного теплее в верхней части стены — точно так же, как в доме наверху. Однако на поверхности бетона за изоляцией происходит нечто совершенно иное. Поскольку почва изолирует, в самом низу стены температура близка к той же температуре, что и внизу стены внутри подвала. Верх стены за изоляцией очень холодный. Мы уже говорили об отсутствии воздушного пространства между бетонной/кирпичной стеной и изоляцией, которая на самом деле переносит влагу снизу вверх и может привести к гниению перемычек и концов балок.

При отсутствии воздушного пространства сзади некоторое количество воздуха будет перемещаться внутри изоляции, но так как снаружи у бетонной стены он хочет подняться с пола и упасть с потолка, это не поможет создать петлеобразование с воздушным пространством перед изоляцией. Таким образом, обычно воздух просто не движется, и воздушное пространство между изоляцией и пароизоляцией не вызывает никаких проблем, как это может быть в надземных стенах.

ВОЗДУШНОЕ ПРОСТРАНСТВО – ВНУТРИ ПОДВАЛА – МЕЖДУ ИЗОЛЯЦИЕЙ И ГИПСОТЕНОМ – МЕЖДУ ПАРОМ И ГИПСОКВОНОМ

Воздушное пространство между пароизоляцией и гипсокартоном не вызывает никаких проблем, поскольку это пространство не связано с обратным потоком в изоляцию или на холодную сторону стены. Воздух будет иметь тенденцию подниматься вверх, и если он сможет выйти через верхнюю часть стены, он будет просто циркулировать с воздухом в комнате или в отапливаемом пространстве между балками.

СНАРУЖИ ПОДУШКИ – РАЗМЕЩЕНИЕ ВОЗДУШНОЙ МЕМБРАНЫ

Лучшие из подвалов делаются с «воздушной мембраной» снаружи. Это воздушное пространство на самом деле является дренажным слоем. Воздух вообще не циркулирует, но если какая-либо вода проходит через саму мембрану, она не может оказывать гидравлическое давление на стену фундамента, поскольку вода просто падает на плитки по периметру и прочь. Мембраны воздушного зазора размещаются на внешней стороне стены ниже уровня земли так, чтобы маленькие выпуклые ножки соприкасались с бетоном или кирпичной кладкой. (Если бы мембрана была размещена на бетоне внутри подвала, это создало бы нежелательное воздушное пространство — см. выше.)

Если вы хотите добавить внешнюю изоляцию, это нерешенный спор о том, где установить мембрану воздушного зазора. Как правило, он устанавливается непосредственно на бетон, а изоляция устанавливается поверх мембраны воздушного зазора. Критики говорят, что это снижает эффективность изоляции — по некоторым данным, до 10%. Критики говорят, что если изоляция устанавливается первой, а мембрана воздушного зазора размещается поверх панелей из пенопласта, давление почвы приведет к частичному погружению ямок в пену, что снизит эффективность дренажа мембраны. Производители расходятся в своих жилых рекомендациях.

Для коммерческих работ укладка слоев часто намного сложнее: сначала на бетон наносится водонепроницаемая мембрана (в жилых помещениях это просто водостойкое покрытие), затем пенопластовые изоляционные панели, затем специальная мембрана с воздушным зазором, имеющая фильтрующий геотекстиль наклеен поперек ножек мембраны, а мембрана воздушного зазора уложена плоской стороной к пене и ногами к грунту, а геотекстиль удерживает грунт, свободно пропуская воду в воздушный зазор. Это очень эффективно, но, конечно, два дополнительных слоя материала делают его намного дороже.

ЗВУКОИЗОЛЯЦИЯ И ВОЗДУШНЫЕ ПОМЕЩЕНИЯ

При звукоизоляции между двумя отапливаемыми помещениями мы используем изоляцию для поглощения звука, а не для сохранения тепла. Создание воздушного барьера обычно является частью звукоизоляции, такой как заделка всех отверстий между двумя жилыми помещениями, потому что большая часть звука, который мы хотим заблокировать, на самом деле распространяется по воздуху. Герметичный пластиковый лист можно использовать в качестве воздушного барьера, но его пароизоляционные свойства не имеют положительного или отрицательного эффекта, поскольку между двумя областями нет разницы температур, а вся сборка слишком теплая, чтобы вызвать конденсацию.

Когда вы укладываете изоляционные или специальные звукоизоляционные плиты в пространство потолка/пола, оставьте примерно 1/3 пространства пустым. Это воздушное пространство фактически помогает разрушить реверберацию и частоты проходящего звука. Наличие воздушного пространства в звуконепроницаемой перегородке между двумя комнатами обычно лучше, чем заполнение всего пространства изоляцией.
