Устройство оконных проёмов в стенах зданий из бетона и панелей ЖБИ

Окна пришли в наш обиход многие века назад. Сложно представить себе какое-либо помещение или строение, лишённое естественного освещения. Ну если только какой-нибудь бункер из бетона. В нем пожалуй нет окон, — лишь металлические глухие двери. Но бетонный бункер не предназначен для нормального существования человека в нём долгое время. Человеку, да и практически любому животному необходим свет. И свет этот попадает в наши квартиры и дома сквозь оконные проёмы. В зависимости от их размеров и количества, помещение будет либо светлым, либо тёмным. Собственно о том, как можно увеличить световой проем и повествует наша статья.

Естественное освещение любого помещения достигается за счет оконных конструкций, устанавливаемых в уже готовые или вновь сделанные проемы в стенах, а в некоторых случаях, в крыше зданий и сооружений. Современное строительство предусматривает использование как типовых, так и индивидуальных решений при обустройстве окон.

Если мы рассматриваем уже построенное здание из бетона, то проектирование и установка оконных систем в проемах происходит по хорошо проработанным строительным технологиям. Арматура и бетон, составляющие основу монолитной конструкции позволяют архитекторам воплощать в жизнь самые смелые замыслы. Сочетание арматуры и бетона делают железобетонные системы крайне устойчивыми к различным воздействиям.

Именно конструктивные особенности ЖБИ дают возможность создавать широкие и высокие оконные проемы. При необходимости получить нестандартные оконные конструкции или при необходимости остекления террас, зимних садов и других помещений, используются методики, укрепляющие стену и потолок в необходимых местах. С помощью дополнительной арматуры достигается усиление всей конструкции, которая не потеряет своих характеристик даже при очень значительной площади остекления. Довольно наглядны в этом плане монолитные дома с панорамным остеклением.

Определенные трудности возникают в том случае, если здание построено из пенобетонных блоков или кирпича. В том случае, если в здании из пенобетона необходимо сделать оконные проемы большого размера, то специалисты рекомендуют применять армированный пояс из бетона. Армопояс изготавливается из бетона и арматуры и напоминает фундамент, только в данном случае, конструкция проходит по периметру оконного проема.

При изготовлении армопояса строители используют арматуру определенного класса и сечения (а3), которая закрепляется по необходимому периметру. После этого в опалубку заливается товарный бетон, позволяя укрепить несущие конструкции. Кроме того, в некоторых случаях, для укрепления оконных проемов в здании из пенобетона используют ригели или колонны.
Ригель представляет собой перемычку из железобетона или стали, которая позволяет получить опору для железобетонных конструкций (плиты перекрытия). При сооружении малоэтажных зданий, как правило, используют ригели из монолита, а ЖБИ ригели применяются не столь часто.

При строительстве многоэтажных зданий из монолитных конструкций активно используется арматура и бетон определенных марок. Каркасное строительство, применяемое в данном случае, позволяет использовать панорамное остекление, предусматривающее широкие оконные конструкции, значительно улучшающие естественное освещение.

Значительно расширяют возможности проектирования и обустройства оконных проемов и самих окон специальные перемычки, чаще всего, изготавливаемые из раствора цемента или готового бетона. Перемычка используется в качестве строительного элемента, и изготавливаются различной высоты, ширины и длины. При изготовлении перемычек для окон, чаще всего, используется высококачественный бетон марки м350 и арматура а3. В случае необходимости изготовления таких перемычек при частном домостроении, необходимо использовать высококачественный цемент ведущих российских производителей данного вида строительного материала.

Группа BESTO предлагает практически любые виды оконных премычек и ЖБИ ригелей, для обустройства оконных и дверных проёмов. Все ЖБИ изделия заводские. При изготовлении перемычек и ригелей используются высокие марки бетона. Подробности и цены в разделе ЖБИ изделия.

Устройство окна, оконная терминология

       Основные термины:

Рама — профиль, образующий коробку — сборочную единицу оконного или дверного блока рамочной конструкции, которая неподвижно закрепляется в проеме (стене).

Створка — профиль, образующий створку — сборную единицу оконного блока рамочной конструкции и соединенную с коробкой, как правило, посредством шарнирной или скользящей связи (фурнитуры).

Импост — профиль коробки, служащий для притвора створок и навески створок (делитель окна).

Стеклопакет — объемное изделие, состоящее из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанцонных рамок и герметиков, образующих гермитически замкнутые контуры, заполненные осушенным воздухом или другим газом. В зависимости от того, сколько листов стекла используется, различают однокамерыне (два листа стекла и воздушная камера между ними) и двухкамерный (три листа стекла и две воздушные камеры соответственно).

Фурнитура — ручки, шпинкалеты, запорные механизмы и прочие уствойства, обеспечивающие открывание створок, их фиксацию в каком-либо положении или запирание.

Откос (внутренний или внешний) — плоский и широкий профиль (панель), используемый для аккуратной отделки боковых поверхностей оконного проема.

Отлив — плоский и широкий профиль (лист железа), устанавливающийся снаружи окна и предназначенный для отвода дождевой воды  от окна.

Подоконник – деталь нижней части внутреннего обрамления оконного проема: доска, профиль или плита, укладываемая на уровне нижнего бруса оконной коробки и выполненная из дерева, ПВХ, камня, металла, железобетона.

       Прочие термины и названия окощиков (оконной тематики):

Балконный дверной блок – конструкция, состоящая из остеклённых рамных элементов, установленных в дверном полотне, и предназначенная для сообщения помещения с балконом (лоджией), естественного освещения помещения и защиты его от атмосферных и шумовых воздействий.

Боковой монтажный зазор – монтажный зазор между торцевой поверхностью оконной коробки и смежной с ней поверхностью оконного проема.

Деформационная устойчивость монтажного шва – способность шва воспринимать изменения линейных размеров монтажного зазора в заданных пределах (величина максимально допустимой деформации) с сохранением основных показателей при эксплуатационных воздействиях, выраженная в циклах.

Долговечность – характеристика монтажных швов, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами испытаний и выраженная в условных годах эксплуатации.

Звукоизоляция окна – характеристика, определяющая снижение величины наружного воздушного шума конструкцией окна.

Изоляция воздушного шума – способность ограждающей конструкции уменьшать проходящий через неё звук.

Камера – замкнутая внутренняя полость в профиле или стеклопакете, расположенная перпендикулярно направлению теплового потока.

Коробка (рама) – сборочная единица оконного или балконного дверного блока, рамной конструкции, предназначенная для установки в ней открывающихся (створок, фрамуг) или глухих остеклённых элементов.

Монтажный зазор – пространство между поверхностью стенового проема и плоскостями коробки оконного (дверного) блока.

Монтажный шов – элемент узла примыкания, который представляет собой комбинацию из различных изоляционных материалов, заполняющих монтажный зазор и обладающий заданными характеристиками.

Наплав – элемент притвора, образованный выступающей частью коробки (створки), имеющий паз для установки уплотняющей прокладки и перекрывающая створку (коробку) на величину размера притвора.

Оконная фурнитура – совокупность приборов и механизмов (петель, соединительных элементов и т. п. элементов), обеспечивающих открывание и закрывание окна. При этом, как правило, весь механизм управляется только от одной ручки.

Оконный блок – светопропускающая конструкция, состоящая из остеклённых рамных элементов (коробок, створок, фрамуг). Оконный блок может быть снабжён устройствами для проветривания помещений, шумозащитными клапанами, жалюзи, ставнями и др. элементами.

Оконный проём – проём в стене, предназначенный для установки одного или нескольких оконных блоков.

Окно – светопропускающий элемент стеновой конструкции, размещаемый в оконном проёме с откосами, и содержащий оконный блок, монтажные швы с уплотнителями предназначенный для естественного освещения и проветривания помещений и их защиты от атмосферных и шумовых воздействий. Может быть снабжено подоконной доской, деталями слива и облицовки.

Паропроницаемый герметик – эластичный герметик, применяемый для устройства наружного слоя монтажного шва и обладающий заданной паропроницаемостью при соответствующей толщине слоя.

ПСУЛ (Предварительно-сжатая уплотнительная лента) – предварительно сжатый эластичный пористый материал на основе полиуретана в виде ленты, как правило, прямоугольного сечения, пропитанный специальными составами. На одну из сторон уплотнительной ленты наносят клеевой слой, который может быть армирован стеклонитью (или другим материалом), и защищенный антиадгезионной пленкой.

Приведённое сопротивление теплопередаче окна – величина, обратная приведённому коэффициенту теплопередачи окна.

Приведённый коэффициент теплопередачи окна – величина, численно равная средней величине теплового потока, приходящейся на единицу площади окна, включая светопропускающее заполнение и непрозрачные (несущие) элементы, при разности внутренней и наружной температур воздуха в один градус.

Притвор – место примыкания открывающихся элементов оконного блока друг к другу или к обрамляющей их коробке.

Профиль – деталь коробки, створки, обвязки полотна из любого материала или комбинации материалов (деревянная деталь, поливинилхлоридный профиль, металлический профиль, в т. ч. комбинированный с термовкладышем).

Профильная система – набор профилей и комплектующих элементов, объединённых в единую конструктивную систему и оформленную технической документацией.

Рабочая толщина изоляционного слоя – диапазон размеров по толщине слоя герметика, необходимый и достаточный для обеспечивания функционирования монтажного шва с заданными характеристиками.

Силовое воздействие на монтажный шов – воздействие атмосферных факторов, давления ветра, усадки и температурных линейных деформаций элементов конструкции и других фактopoв.

Слой монтажного шва – составляющая часть (зона) монтажного шва, выполняющая определенные функции и отвечающая заданным требованиям.

Совместимость материалов – отсутствие отрицательных результатов взаимного влияния различных материалов узла примыкания в процессе его эксплуатации.

Сопротивление теплопередаче конструкции окна – величина, обратная коэффициенту теплопередачи.

Створка, створчатый элемент – остеклённая сборочная открывающаяся единица оконного блока, соединённая с коробкой посредством шарнирных связей.

Фрамуга – створчатый элемент оконного блока, имеющий откидное открывание, ограниченный горизонтальным импостом и профилями коробки и предназначенный для проветривания помещения.

Узел примыкания оконного блока к стеновому проему – конструктивная система, обеспечивающая сопряжение стенового проема (в том числе деталей наружного и внутреннего откосов) с коробкой оконного блока, включающая в себя монтажный шов, подоконник, слив, а также облицовочные и крепежные детали.

Фальц – часть поверхности профиля, образованная выступом одной из его частей.

Фронтальный монтажный зазор – монтажный зазор между наружной поверхностью оконной коробки и смежной с ней поверхностью оконного проема.

Ширина профиля – размер между лицевой наружной и внутренней поверхностями профиля.

Штапик – профиль, предназначенный для крепления стекла или стеклопакета в коробке или створке оконного или балконного дверного блока.

Эксплуатационное силовое воздействие на монтажный шов – воздействие на монтажный шов, возникающее в результате изменения деформаций стенового проема и коробки оконного блока вследствие изменения температурно-влажностных условий ветровых нагрузок в период эксплуатации.

Эксплуатационные условия – температурно-влажностные характеристики внутреннего микроклимата, региона строительства и установки монтажного шва.

Правильное устройство оконных проемов с четвертью | пластиковые окна в Казани

Чтобы понять какие размеры должны быть у четверти необходимо посмотреть на установочные размеры самого окна. Наиболее подробно об устройстве монтажных швов читайте в ГОСТе 30971-2002 «ШВЫ МОНТАЖНЫЕ УЗЛОВ ПРИМЫКАНИЙ ОКОННЫХ БЛОКОВ К СТЕНОВЫМ ПРОЕМАМ».

1. Боковые размеры четвертей:



I — наружный паропроницаемый слой; II — центральный теплоизоляционный слой; III — внутренний пароизоляционный слой.	На рис. изображены геометрические размеры КБЕ Эксперт сочетание рамы/створки. Для четверти важен размер высоты рамы в данном случае 63 мм

Рекомендуемые размеры монтажных зазоров (с учетом допустимых предельных отклонений) при монтаже оконных блоков по ГОСТ 23166:

Исходя из этого оптимальный размер боковой четверти равен 3-5 см. При такой четверти монтажный шов остается 1,5-3 см и затенение рамы окна ПВХ за четвертью порядка 1-4 см.

2. Верхняя четверть:

3. Нижняя четверть:

Если у Вас возникли вопросы, звоните: (843) 22-69-069

офис: Казань, Декабристов, 186

Наиболее интересные статьи по схожей тематике:

Все спрособы правильного устройства оконных проемов

Правильное устройство оконных проемов – важная составляющая, являющаяся необходимой для любого строения. Любой жилой или хозяйственный объект оснащается окнами: без них невозможно проветривание и естественное освещение помещений. От того, насколько правильно сделан оконный проем, зависит прочность и безопасность строения. Из данного материала вы узнаете, какие оконные проемы бывают и как правильно их создавать.

к содержанию ↑

Подготовка строения

Не всегда оконные проемы создаются по мере возведения стен: иногда они получаются в результате частичного разрушения старой стены. В этом случае потребуется провести комплекс мероприятий, направленных на подготовку стен к образованию новых оконных проемов. Перемычки будут оформлены в процессе строительства. Например, кладка проема может быть выполнена из кирпича.

Основным элементом, благодаря которому удается создать оконный проем в стене, называется прогоном. Это цельный элемент, который опирается на простенки краями и играет роль своеобразного моста, на котором будет держаться остальная стена, находящаяся над будущим окном.

Для создания прогона можно использовать следующие элементы:

• Готовые перемычки из бетона, их выпускает большинство бетонных заводов в промышленном масштабе.
• Самостоятельно созданные бетонные перемычки.
• Швеллер из прочного металла.
• Стандартный уголок для оконных проемов.

к содержанию ↑

Как выбрать материал для создания прогона?

Выбор материала должен осуществляться не из расчета того, что обойдется дешевле, а с учетом будущей нагрузки, которая на него ляжет.

Существуют материалы, способные выдержать равную нагрузку, но при этом с каким-то будет работать удобнее. Это тоже следует учесть: чем проще монтировать конструкцию, тем быстрее и дешевле вы решите свою задачу.

Для правильного выбора размера прогона и расчета нагрузки на него нужно воспользоваться требованиями СНиП. В них четко изложены величины перекрытий. Нужно также усчитывать, что прогон должен быть несколько шире самого оконного проема: так, например, если длина проема составляет 1200 мм, то прогон должен быть не короче 1600 мм.

Армирование

к содержанию ↑

Металлические прогоны

Чаще всего при возведении строения из кирпича оконные проемы перекрывают, используя металлический швеллер. Это удобный и прочный материал, монтаж которого не отнимает много времени. Главное – правильно подобрать размер детали; отрезать лишнее можно на месте при помощи болгарки. Размер подбирается следующим образом: если простенки кладутся в полкирпича, швеллер должен быть 120 или 140 мм, если конструкция имеет простенки в кирпич, удобнее применять швеллер размером 240 или 270 мм. Это обеспечит наиболее комфортный монтаж, даст конструкции достаточную прочность.

Однако, используя металлический уголок для оконных проемов, нужно учитывать, что существуют некоторые ограничения, связанные с нагрузкой, которую можно давать конструкции. При применении уголка кладка стен и проема должны прочно связываться между собой, кроме этого, нельзя обустраивать прогоны большой длины.

Монтируя прогон из уголка, располагать его следует так, чтобы грани металла обязательно контактировали с кирпичом, который будет ставиться сверху. Максимально допустимая длина перемычек, которые создаются из уголка – 1,5 метра. Если пролет будет большего размера, кладка над ним начнет проседать из-за того, что металл прогнется.

к содержанию ↑

Применение перемычки из бетона

Устройство оконных проемов при помощи бетонных перемычек связано с определенными трудностями, однако такой вариант более прочный и способен выдержать большую нагрузку. Возможно применение двух способов: покупка готового изделия, изготовление перемычки самостоятельно.

Промышленную перемычку сложнее установить. Конструкция весит достаточно много, и придется нанимать кран для того, чтобы доставить и поднять ее на место. Однако на этом сложности монтажа заканчиваются. Оказавшись на своем месте, перемычка будет готова к дальнейшему использованию, и кладку можно продолжить сразу же. Сложность также может заключаться в том, что заводы выпускают только перемычки стандартных размеров, а окна у строения могут быть другого размера или формы, в этом случае готовое изделие для монтажа не подходит.

Самодельная перемычка из бетона также имеет ряд недостатков и преимуществ. Использовать такой подход относительно удобно, так как поднимать готовую конструкцию не потребуется. Она заливается непосредственно на месте, размер можно сделать любой в зависимости от типа и особенностей оконного проема. Для создания перемычки потребуется произвести следующие действия:

• С поверхности оконного проема нужно удалить лишний цементный раствор, убрать мусор.
• Загрунтовать проем.
• Смонтировать опалубку там, где непосредственно будет расположена перемычка.

Готовое изделие, как и цементный раствор, будет иметь достаточно большой вес. Для дна опалубки требуется использовать доски не меньше 20 мм толщиной. Под ними требуется создать специальные опоры, они могут быть деревянными. Для надежности опору упирают в срез оконного проема.

Нельзя заливать перемычку исключительно из бетона. Такая конструкция не будет иметь достаточной жесткости и довольно быстро придет в негодность. Для придания нужной прочности будущую бетонную перегородку армируют. Для этого можно использовать арматуру, связанную между собой, или специальную сетку. После того как армирование сделано, можно начинать заливать прогон, но надо учесть, что потребуется еще одна армирующая закладка, которая будет располагаться внутри бетона.

Рассчитывая перемычку, учтите, что нижняя часть опалубки достаточно часто остается в проеме, так как демонтировать ее не представляется возможным.

При самостоятельной заливке прогона часто возникает проблема просачивания бетонного раствора между досок. Доски, не имеющие достаточно надежной опоры, могут прогнуться под массой бетона. Избавиться от щелей можно, застелив дно конструкции целлофаном. Внимательно следите, не прогибается ли конструкция при заливке. Если это случилось, заливку нужно остановить, а дно опалубки достаточным образом укрепить.

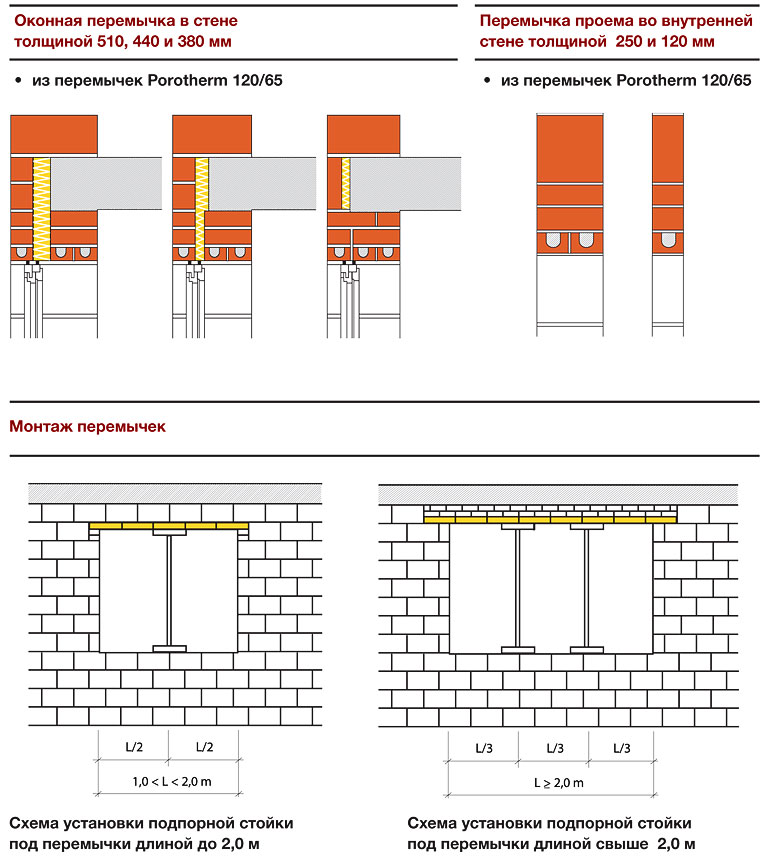

Оконные перемычки

к содержанию ↑

Оформление кладки

Оконный проем может быть оформлен облицовочным кирпичом. В этом случае можно использовать швеллер. Таким образом, несущая часть с внешней стороны будет скрыта от глаз, видна она будет лишь со стороны помещения, где можно закрыть ее при помощи штукатурки или другого отделочного материала. Правильно установленную перемычку не должно быть видно со стороны фасада.

Если стена находится в процессе строительства, для перемычки оставляют специальный паз, если оконный проем создается заново, то в имеющейся стене придется его пробить. Перемычку заводят в полость, фиксируют на месте при помощи бетона. Когда раствор высохнет, его излишки требуется убрать, и можно начинать кладку кирпича.

Создание перемычки для оконного проема – задача не самая сложная. Выполнить ее сможет как профессионал, так и дачник, самостоятельно обустраивающий свой дом. Существует несколько вариантов прогонов, которые позволяют выбрать наиболее удобный и приемлемый способ монтажа.

Оконные проемы: основные конструктивные элементы

Окна представляют собой конструкцию, которая должна обеспечить необходимую степень звуко- и теплоизоляции, иметь достаточный уровень светопропускания и высокую устойчивость ко всевозможным нагрузкам, например, к создаваемой сильным ветром. Их устанавливают в так называемые оконные проемы, которые строго регламентированы проектом дома.

Выбор параметров оконных конструкций зависит от конкретного региона строительства, поэтому они могут значительно отличаться. Это, в свою очередь, обуславливает выбор окон и отделки, которые представлены на строительном рынке в достаточно широком ассортименте.
Согласно санитарным нормам, площади окон и пола для жилых комнат относятся как 1/8 –1/5. Расчет площади выполняют по специальным методикам, базируясь на нормативах естественного освещения для различных типов помещений. Других существенных ограничений размеры световых проемов не имеют.

Элементы

Окно. Сегодня домовладельцы в большинстве случаев предпочитают заполнять оконные проемы окнами ПВХ, учитывая их довольно долгий эксплуатационный срок и возможность использовать их для решения разнообразных функциональных задач. По конструкции они могут иметь стандартную или оригинальную форму, быть глухими или отличаться по системе открывания, к примеру, поворотно-откидную.

Отлив. Элемент, через который отводится влага от атмосферных осадков. При грамотной установке снаружи рамы он заходит снизу под кромку рамы и становится таким образом преградой для проникновения влаги в нижний слой изоляционного материала.

Подоконник. Этот элемент напоминает отлив, но установленный изнутри помещения. Только в данном случае он несет также существенную декоративную нагрузку. По сути он является продолжением горизонтальной выемки в толщине стены. При этом толщина стены и ширина подоконника прямо пропорциональны: чем больше толщина, тем большим получается и подоконник, предоставляя массу возможностей для использования. Технология устройства окон предполагает также использование подоконника для защиты пенной изоляции от воздействия различных негативных факторов изнутри помещения. Он покрывает пароизоляционную ленту, которой укрыт монтажный шов.

Откосы. Оконный проем по бокам и верхней части устанавливается по строительному уровню. В зависимости от расположения по отношению к окну откосы бывают внутренними и наружными. Для их отделки используют разные материалы и технологии. Горизонтальные откосы, расположенные по фасаду здания, располагаются по общей горизонтальной прямой, а боковые – по вертикальной. Обязательным требованием является и их совпадение по ширине. В оконных проемах может быть предусмотрен также выступ, размеры которого ограничены стандартом.

При отделке наружных откосов следует учитывать, что они не только не должны пропускать ветер или влагу, но и служить декоративным элементом. Внутренние – отделывают, как правило, ПВХ панелями – материалом, зарекомендовавшим себя как хороший изолятор с широким спектром декоративных возможностей: как цветовых, так и фактурных.

Технология монтажа оконных блоков

1 Подготовка проема

1.1. Бетонные поверхности внутренних и наружных проемов не должны иметь отколов, раковин и наплывов более 10 мм. Дефектные места должны быть зашпаклеваны водостойкими полимерцементными составами.

В стенах из пористых материалов, имеющих значительное водопоглощение, поверхности оконных проемов следует обрабатывать пропитывающими укрепляющими или грунтовочными составами, или выполнять затирку штукатурным раствором. Поверхности очищаются от пыли, грязи, инея и наледей, масляные загрязнения следует обезжиривать. Тщательная подготовка поверхностей стеновых проемов обеспечивает высокую прочность сцепления изоляционных материалов, что создает необходимое сопротивление водо- и воздухопроницанию монтажного шва узла примыкания оконного блока и его эксплуатационную долговечность.

1.2. На поверхности четверти и откосов в области наклеивания пароизоляционных и паропроницаемых лент в 1-2 слоя наносят грунтовочный состав.

1.3. Поверхности оконных проемов перед установкой оконных блоков в зимнее время должны быть очищены от наледи и снега, просушены сжатым воздухом и загрунтованы.

1.4. В зданиях с однослойными стенами (керамзитобетонные блоки, кирпичная или каменная кладка и др.) при необходимости размещения коробки оконного блока в плоскости возможной конденсации обязательно производится теплоизоляция внутренних откосов.

2. Монтаж оконного (балконного) блока.

2.1. Заготовку уплотнительных и изоляционных лент по размерам следует выполнять на разделочном столе, доске или на месте монтажа непосредственно из ролика. При этом к требуемому размеру (для вертикальных стыков — полная высота проема, для горизонтального потолочного — ширина проема « в свету» плюс 5мм) прибавляют по 1-2 см для нахлеста по углам. Ролик уплотнительной ленты освобождают от упаковочной клейкой ленты. Затем с материала с двух сторон снимают на 3-4 см защитную ленту (для удобства выдерживается опережение отслоения защитной ленты от материала до полного использования ролика).

2.2. На первом этапе изоляции внутреннего слоя наклеивают пароизоляционную ленту по трем сторонам откоса в следующей последовательности: сначала на вертикальные поверхности откоса, затем на горизонтальную потолочную поверхность. При этом тщательно выполняется заделка мест нахлеста лент. Пароизоляционную ленту шириной 60-70 мм наклеивают широким липким слоем, отступая от четверти проема на 30-35 мм, используя планку-ограничитель. При необходимости для предотвращения воздействия влаги со стороны стенового проема на пенную теплоизоляцию на всю ширину откоса допускается установка ленты шириной 90-100 мм.

При наклеивании ленты с липкого слоя удаляют защитную бумажную полоску, опережая отслоение защитной полосы от приклеиваемого материала примерно на 5-10 см. При этом сохраняется защитная полоска, закрывающая клеящий слой, предназначенный для крепления лент к коробке оконного блока.

При наклеивании уплотняющих и герметизирующих лент на стыки запрещается вытягивать ленту. Наклеивать и прикатывать ленту следует так, чтобы поверхность ленты была ровной, без складок, вздутий и воздушных пузырей. Допускается стыковка лент по длине внахлест сверху вниз. Длина стыковки не менее 1/2 ширины ленты, количество стыковок на одной стороне шва не более одного.

2.3. Перед монтажом оконного блока в проем производят установку паропроницаемой уплотняющей ленты ПСУЛ. Крепление ПСУЛ можно производить, как к раме оконного блока, так и непосредственно к поверхности четверти проема. Сначала ленту ПСУЛ приклеивают на вертикальную поверхность, затем на горизонтальную верхнюю, выполняя нахлест лент в местах их пересечения. При наклеивании снимают защитную бумажную ленту со стороны липкого слоя с опережением на 5-10 см. Поперечное сечение ПСУЛ должно быть таким, чтобы величина обжатия ленты оконным блоком составляла не менее 70 % по толщине.

2.4. Следующим этапом является установка и механическое крепление оконного или балконного блока в проем в соответствии с рабочими чертежами проектной документации и требованиями ГОСТ 30971 к номинальным размерам монтажных зазоров (рисунок 1). При установке блока в проем следует следить за тем, чтобы не повредить ранее установленные на откосы пароизоляционную и паропроницаемую ленты. По толщине наружной стены оконный блок устанавливают:

а) в однослойной стене — на расстоянии не более 2/3 толщины стенового проема, считая от внутренней поверхности стены;

б) в многослойной стене — в плоскости теплоизоляционного слоя.

При установке оконных блоков в проемах следует наряду с их привязкой к базовым вертикальным фасадным линиям обеспечивать размеры вертикальных монтажных зазоров в пределах, указанных в Приложении.

Перед креплением коробок к стенам требуется установка несущих колодок из материалов с твердостью не менее 80 ед. по Шору, а в вертикальных узлах следует применять колодки «клинового» типа. При этом установленные колодки не должны препятствовать креплению изоляционных лент. Если для временного крепления коробок оконных блоков использовались временные клинья, то после заполнения монтажного зазора пеной и ее полного отверждения их следует удалять, а образовавшиеся пустоты заполнить пеной. В нижних стыках в качестве монтажных клиньев возможно использование постоянных колодок, если они отвечают вышеупомянутым требованиям.

Рис.1 Схема расположения точек крепления коробки оконного блока в стеновом проеме

1- места постоянного крепления конструкции к стене.

Рекомендуется фиксация блока в проектном положении монтажными струбцинами.

Все силовые и деформационные нагрузки должны передаваться на стены через крепежные элементы. Крепление оконных блоков к стенам следует выполнять в соответствии с проектным решением.

Не допускаются нагрузки на монтажный шов ввиду малой прочности изоляционных материалов и в целях сохранения их эксплуатационных характеристик.

2.5. После монтажа оконного блока выполняют центральный слой заполнения шва монтажной пеной. Этот процесс является наиболее ответственной операцией, обеспечивающей теплоизоляционные, звукоизоляционные качества шва и его долговечность.

Перед нанесением пены монтажный шов следует увлажнить с помощью распылителя. Баллон с пеной по инструкции производителя перед применением следует встряхивать. Пену следует наносить снизу вверх по всему периметру проема на глубину стыка равномерным слоем толщиной не более 35-40 мм.

При этом следует:

— соблюдать рекомендации производителя, касающиеся температуры и влажности условий производства работ;

— не допускать излишнего расходования пены при заполнении полостей монтажных швов и срезки пены, так как это повышает расход пены, увеличивает снижает эксплуатационные свойства;

— применять профессиональную пену с вторичным расширением в пределах 30-40 %, которая имеет более низкий коэффициент теплопроводности и большую деформационную устойчивость. Вторичное расширение пены с большими показателями создает дополнительные силовые нагрузки на коробку оконного блока.

Первичным расширением пены является степень ее расширения при выходе из баллона, зафиксированная в некотором контуре. Вторичное расширение происходит в процессе полимеризации пены в течение 1-2 ч с выходом объема пены за пределы контура.

— заполнение монтажного шва пеной должно быть сплошным по сечению, без пустот и разрывов. Расслоения, сквозные зазоры, щели, а также раковины с размером более 10 мм не допускаются.

2.6. До полного расширения пены следует завершить устройство изоляции внутреннего слоя. Для этого свободный край установленной на откос пароизоляционной ленты наклеивают липкой стороной слоем на внутренние вертикальные и верхнюю горизонтальную поверхности оконного блока на ширину не менее 10 мм. При этом края ленты не должны выходить за пределы декоративного наличника, который устанавливается сразу же после устройства внутреннего пароизоляционного слоя.

2.7. Перед установкой балконной двери на вертикальную поверхность рамы со стороны окна наклеивается пароизоляционная утепляющая прокладка типа «Липлент П» или ПСУЛ.

2.8. Завершающим этапом монтажа оконного блока и изоляции монтажного узла является установка слива и подоконной плиты, которые устанавливаются в заводских условиях или на строительной площадке.

2.9. Перед устройством паропроницаемого наружного слоя под слив и пароизоляционного слоя перед подоконной доской наносится монтажная пена.

2.10. Устройство паропроницаемого наружного слоя под слив заключается в нанесении ленты мембранного типа шириной 60-70 мм, которая одним краем приклеивается к поверхности оконного блока, а другим — к поверхности проема. Перед установкой слива с внутренней его стороны по всей длине наклеивается звукопоглощающая лента.

2.11. После установки слива производится герметизация зазоров между сливом и четвертью проема герметиком типа АМ-0,5 или по ГОСТ 14791 производится герметизация зазоров.

2.12. Технология устройства паропроницаемого наружного слоя под балконной дверью лентой мембранного типа аналогична п.2.10 .

2.13. Перед установкой подоконной доски производится пароизоляция нижних горизонтальных швов под окном и под балконной дверью путем приклеивания пароизоляционной липкой металлизированной ленты.

2.14. При устройстве изоляции шва в стеновых проемах без четверти с отделкой наружного откоса декоративным нащельником (с наружной теплоизоляцией фасада) завершающим этапом является нанесение паропроницаемой уплотнительной ленты типа ПСУЛ или другого паропроницаемого материала.

При этом ленты крепятся к выступу примыкания отделочного элемента до его установки по месту.

2.15. Установка паропроницаемой уплотнительной ленты типа ПСУЛ или другого паропроницаемого материала при монтаже оконных блоков в стеновые проемы без четверти с отделкой откоса штукатурным слоем также выполняется на заключительном этапе изоляции монтажного шва после установки нащельника, заполнения шва монтажной пеной и установки внутренней пароизоляционной ленты.

Приложение

Рекомендуемые размеры монтажных зазоров.

1. При монтаже деревянных оконных блоков

2. При монтаже оконных блоков из алюминиевых и ПВХ профилей

а) оконные блоки из алюмиевых сплавов при размере стороны до 200 мм

б) оконные блоки из ПВХ профилей белого цвета при размере стороны до 2000 мм, а также алюминиевые оконные блоки при размере стороны от 2000 мм до 3500 мм

в) оконные блоки из ПВХ профилей белого цвета при размере стороны от 2000 мм до 3500 мм, а также из профилей других цветов при размере стороны до 2000 мм

DefSmeta: обеспечение оптимального взаимодействия сметного отдела, ПТО и отдела снабжения

Программа DefSmeta синхронизирует списки реально используемых ресурсов со всеми расценками, которые применяет ваша организация в своей деятельности.

В результате, вы получите возможность создавать списки реальных ресурсов для снабжения объекта по предоставленной смете.

Но самое главное, вы сможете не только прогнозировать доставку материалов на объект, но и вести учёт материалов поставляемых на объект строительства и автоматически определять сколько нужно довести материалов для выполнения определённых работ, с учётом того, сколько материалов привезено раньше. Программа DefSmeta позволяет это делать очень быстро и точно.

Просмотров статьи: 52820 с 28.10.2008

Ознакомиться с изданиями из категории «Справочники архитектора, проектировщика, строителя»

Окно для проема или проем для окна?

(о некоторых насущных вопросах организации оконных проемов)

О соблюдении проектных размеров обычно начинают задумываться уже после того как стены дома полностью выстроены, над ними гордо возвышается крыша, а строители приступают к внешней и внутренней отделке. Вот именно на этом этапе и проявляются недочеты, связанные с несоблюдением точных размеров оконных проемов. Кривенькие и косоватые оконные проемы приходится доводить до ума, привлекая к работам специалистов.

Как правильно подготавливается оконный проем для установки пластиковых окон мы и рассмотрим в сегодняшнем материале.

Контролируем подготовку оконного проема

Прежде всего следует проконтролировать привязку проемов в стене. Наиболее важный момент – проверка уровня верхних откосов, то есть соотнесение перемычки с проектной отметкой чистового пола. В том случае,  если нижняя часть перемычки получилась выше проектной отметки, то, скорее всего, потребуется подкорректировать высоту оконного проема, сделав низовую кладку. Другой вариант – можно заказать более высокие оконные конструкции, чем планировалось. Однако при этом следует помнить, что на одном этаже все перемычки должны быть обязательно на одном уровне.

Если размеры оконных проемов далеки от идеала….

Известно, что размеры оконных проемов не должны быть меньше размеров коробок. Это обеспечит легкую установку оконной конструкции, а также позволит сформировать необходимый монтажный зазор.

Точность формы оконного проема определяется замерами высоты, ширины и  диагоналей. Сразу оговоримся, что речь идет о стандартных окнах. Если диагонали проема равны, а высота с шириной соответствуют проекту, то все сделано верно.

Однако это идеальный вариант. Иногда пропорции проемов приходиться серьезно корректировать.

Диагонали разной длины проема предполагают отсутствие перпендикулярности между сторонами. Естественно боковые откосы при этом также будут далеки от строго вертикального положения. Решается проблема путем подрезания бокового откоса с острым углом.

Равные диагонали и разные боковые откосы не позволят расширить  проем из-за наличия над ним перемычки, которая должна входить в стену на расчетную глубину. Если боковой откос расширить, то станет меньше и глубина стены, на которую опирается перемычка, а это может привести к большему ее прогибу и ослаблению несущей способности.  Здесь лучше уменьшить проем узким фрагментом и соединить его со стеной при помощи анкеров. В слишком большие проемы также рекомендуется вставлять окна с более широкой рамой или использовать более широкий профиль створки, а также, так называемые,  «доборы» (дополнительный профиль).

Если оконные проемы не полностью соответствуют проекту их можно не подгонять под определенные стандарты, а заказать окна с учетом существующих размеров. В солидной компании по производству пластиковых окон всегда пойдут навстречу владельцу дома и выполнят заказ в полном соответствии с замерами.

Чтобы проем не мешал и не портил общую картину

Бывает и так, что размеры оконных проемов приходится изменять в соответствии с дизайном интерьера. К примеру, на кухне свои условия может диктовать кухонная мебель: оконная створка должна открываться без помех со стороны смесителя и т.д. Уменьшать высоту столешницы нецелесообразно из-за возникающих в связи с этим неудобств во время приготовления пищи.  Остается вариант с уменьшением высоты окна и применением доборов, которые позволят сделать световой проем меньше, но без изменения общей высоты окна. Однако в этом случае необходимо учесть, что изменение размеров одного проема нарушит общий вид стены дома, в которой могут находиться еще несколько окон.

Почти то же самое может произойти с окном, если планируется использовать подоконник для сидения. Окно делают длиннее и ниже, чем обычно, но оно также может нарушить общий вид фасада. Следовательно, подобные эксперименты желательно проводить при отсутствии других окон и после согласования с архитектором.

Не торопитесь уменьшать проемы

Иной раз может показаться, что спроектированные проемы великоваты, поэтому возникает сильное желание сделать их поменьше. Это может привести к уменьшению площади остекления дома в свету. Лучше лишний раз просчитайте, что может получиться после того как от размеров проема вычесть ширину монтажного зазора, толщину самой коробки и толщину оконной створки. Необдуманное уменьшение проемов станет причиной как уменьшения освещения, так и неприглядного внешнего вида.

Устройство дополнительных оконных проемов

Особого внимания требует устройство оконных проемов в тех местах стен, где они заранее не предусматривались. Учтите что для организации нового проема в несущей стене необходимо внести дополнительные изменения в общую конструкцию дома, а также усилить стену с учетом размеров будущего окна.  Иногда в процессе подготовки к работам может выясниться, что сделать новый проем будет невозможно. Поэтому прежде чем принимать решение об устройстве проема в несущей стене лучше предварительно посоветоваться со специалистом.

http://www.plastika-okon.ru/ustanovka-plastikovih-okon-pvh.php

Размещение окон

Размещение окон имеет решающее значение для успеха вашего оконного дизайна и общего дизайна дома. Расположение окон может способствовать стилю, функциональности и удовольствию вашего дома или работать против него.

Когда окна расположены правильно, мы почти не замечаем, потому что окна сочетаются с другими элементами дизайна, создавая привлекательный общий дизайн. Когда окно размещено неправильно, это действительно заметно. Он просто выглядит неуместным.

Мэг Эскотт

Размещение окон представляет собой дополнительную проблему, потому что расположение окон должно работать с точки зрения каждой комнаты как снаружи, так и изнутри вашего дома.Вот как мы собираемся решить эту проблему — сначала с внешней точки зрения, а затем перейдем изнутри внутрь.

Расположение окон при осмотре снаружи

В этом разделе мы рассмотрим размещение окон снаружи.
перспектива. В этом разделе есть несколько подразделов.

Перейдите к размещению внутренних окон, если это вас больше интересует.

Расположение окон на фасаде вашего дома, выходящем на улицу, особенно важно, так как они вносят свой вклад в создание внешнего вида вашего дома.

Для окон, видимых с улицы, сделайте рамы и расположение в соответствии со стилем вашего дома. У каждого стиля есть своего рода оконный ритм. Это гораздо менее важно в задней части вашего дома, где вы, возможно, захотите установить более современные большие стеклянные окна.

Размещение окон — количество окон по сравнению с размером стены

На любом конкретном фасаде дома, особенно на стороне, выходящей на улицу, должно быть правильное количество площади, отведенной под окно и стену.Пропорции твердого тела (стены) и пустоты (окна), которые подойдут вашему дому, зависят от стиля, которого вы пытаетесь достичь. На рисунках ниже мы смотрим на дом традиционной формы с разным количеством окон до стены.

Первое — слишком много окна.

Размещение окон, при котором слишком большая часть фасада занята оконной площадью

Теперь — слишком много стены.

Размещение окон, при котором слишком большая часть фасада занята площадью стены

Размещение окон — линии и пропорции

Сохранение вертикальных и горизонтальных линий

Как правило, дизайн большинства стилей домов, как традиционных, так и современных, будет улучшен за счет выстраивания окон вертикально вверх и вниз по фасаду и горизонтально через фасад.

Размещение окон с сохранением горизонтальных и вертикальных линий

Если нет четких вертикальных и горизонтальных линий, фасад дома читается как-то сложнее.

Когда при размещении окон не сохраняются горизонтальные и вертикальные линии, фасад плохо читается.

Иногда бывает невозможно точно выровнять окна. В таком случае подумайте о том, чтобы совместить центр одного окна с краем другого.

Сохранение постоянной формы

Окна любого фасада дома должны быть в основном одной формы.Может быть приятным прикосновением варьировать форму окон, чтобы добавить интереса, при условии, что этот метод применяется в правильной пропорции с точки зрения размера и количества окон.

Правое нижнее окно имеет другую форму и заставляет задуматься, чем отличается эта комната. Добавляет интерес к фасаду, но не слишком отвлекает

Если слишком много окон другой формы, это значит, что на фасаде слишком много визуальных изменений.

В этом доме два окна разной формы нарушают ритм фасада.

Пропорция консервирования

Какая пропорция?

Пропорция объекта — это отношение между двумя измерениями.Когда мы говорим о пропорции окон или света (меньшие стекла, если окно разделено), мы имеем в виду соотношение между высотой и шириной.

Для традиционных стилей дома лучше всего использовать постоянные пропорции во всем дизайне. Пропорции могут быть применены к оконным проемам, оконным светильникам, ставням и т. Д.

В современных стилях дома это может быть чем то, что сохранение пропорций окон создает желаемый эффект.

Все эти формы имеют одно и то же значение.

Рассмотрим некоторые способы сохранения пропорций в освещенном окне в традиционном стиле.

На изображении ниже, в правом наборе верхнего и нижнего окон, пропорции сохраняются за счет того, что окна имеют одинаковый размер. На нижнем уровне пять рядов огней, а на верхнем уровне — четыре ряда огней.

Слева пропорция сохраняется за счет настройки открытия верхнего уровня (открытия всего окна) в той же пропорции, что и отдельные оконные светильники на нижнем уровне.

Очевидно, вы не стали бы использовать оба этих метода рядом друг с другом.

Сохранение пропорций в окнах. В правом верхнем и нижнем окнах пропорция сохраняется за счет того, что оконные светильники имеют одинаковый размер. В левом наборе пропорция верхнего оконного проема такая же, как пропорция отдельных источников света на нижнем уровне.

Пропорциональный акцент

Еще одна вещь, которую нужно решить, — это пропорциональный акцент окон в вашем домашнем дизайне.Будут ли окна подчеркивать горизонтальное (пейзаж) или вертикальное (портретное) направление? Для традиционных стилей дома акцент обычно вертикальный.

Форма слева имеет вертикальный пропорциональный акцент. Форма справа имеет горизонтальный пропорциональный акцент.

Если выбранный вами домашний стиль имеет вертикальный акцент, что произойдет, если потребуется оконный проем с горизонтальным акцентом?

Ответ заключается в использовании источников света для разделения окна на панели с вертикальным акцентом.

Проемы с горизонтальным акцентом (верхнее изображение) могут быть подчеркнуты по вертикали, разделив проем (два нижних изображения)

Стиль арт-деко имеет горизонтальный акцент, и тот же принцип изменения пропорционального акцента может быть использован в противоположном направлении.

Отверстиям с вертикальным акцентом можно придать горизонтальный акцент, разделив проем

Размещение окон — расстояние между окнами

По этому принципу мы решаем, как выбрать расстояние между окнами.Мы рассмотрим несколько разных вещей.

• Убедитесь, что ваши окна не слишком близко и не слишком далеко друг от друга.
• Используйте интервал между окнами для выделения по горизонтали
• Используйте интервал между окнами, чтобы различать этажи

Слишком близко или слишком далеко друг от друга?

Начнем с примера с хорошо расположенными окнами.

Дом с правильно расположенными окнами

Теперь, если сдвинуть окна к центру одним прикосновением, вы увидите, что все начинает выглядеть немного странно.Как будто дом немного косоглазый.

Дом с окнами слишком близко друг к другу

На противоположном конце шкалы, если окна переносятся на внешние стены дома, наши глаза не совсем знают, где остановиться.

Дом с окнами слишком далеко друг от друга

Использование расстояния между окнами для горизонтального акцента

Расстояние по горизонтали между окнами и дверями можно использовать для создания акцента на различных частях элементов дизайна.

Для начала, вот пример размещения окна без акцента по горизонтали.Центральные точки центральной двери и окон и других оконных проемов одинаковы. Такое расположение выглядит неплохо, но может казаться довольно статичным.

Размещение окон с равным интервалом между центральными точками всех элементов, что не дает горизонтального акцента

Теперь, если мы сделаем довольно тонкие изменения и сдвинем наружные оконные проемы из центра, центральная часть дома будет подчеркнута.

Это также может произойти естественным образом, поскольку в доме такого размера ширина центрального холла должна быть шире, чем сама дверь, при этом сохраняя симметрию в комнатах с обеих сторон.

Размещение окон, подчеркивающих центральную часть дома

Использование расстояния между окнами для различения этажей

Рекомендуется уменьшать размер окон на верхних этажах дома.

В первом примере окна имеют одинаковый размер (в частности, одинаковую высоту) и расположены равномерно по вертикали.

Размещение и размер окон без вертикального акцента, позволяющего различать полы в доме.

Теперь, если мы уменьшим высоту окон на первом этаже, это даст больший акцент на первом этаже, и общий эффект станет более приятным визуально.

Расположение и размер окон, когда высота окон на первом этаже меньше, чем на первом этаже, подчеркивая первый этаж и создавая визуально привлекательную композицию

Расстояние между окнами для домов с фасадами переменной глубины

По мере увеличения размера фасада распространенный способ сделать фасад интереснее — это изменять глубину дома вдоль фасада, создавая участки фасада, которые «выпирают».

В приведенных ниже примерах у дома есть центральный отсек.Принцип, обсуждаемый в этом разделе, в равной степени применим и к другим устройствам с изменяющейся глубиной фасада.

Самый очевидный способ выбрать расположение окон для внешних «крыльев» в доме ниже — это разместить окно по центру стены флигеля, если смотреть снаружи.

Размещение окон в боковых крыльях с учетом центрального положения в наружной стене.

Лучший способ разместить окна во внешних крыльях — это разместить окна по центру стены во внутренней части.

Это позволяет расположить окна немного ближе к центру дома. Думаю, это делает дом более солидным и приземленным.

Размещение окон в боковых крыльях исходя из центрального положения во внутренней стене

Вид снаружи в

О том, как выглядят окна снаружи с точки зрения отделки, мы уже говорили. То есть впечатление, которое окна производят как часть общего дизайна, когда весь дом или большая его часть просматривается с приличного расстояния.

Когда мы приближаемся к дому, мы действительно можем видеть в окнах, и это то, что я имею в виду под видом снаружи внутрь. Это еще один способ сказать, что конфиденциальность должна быть учтена в дизайне окон. Подумайте о том, что люди могут видеть с улицы, а ваши ближайшие соседи видят из своих домов и открытых пространств.

Если конфиденциальность является проблемой, подумайте, какой тип оконного стекла вы используете в своем окне.

Помните, что конфиденциальность распространяется не только на комнаты, где вы можете находиться в состоянии раздеться.Есть ли в вашем доме окна (например, в гараж на машину), которые лучше всего закрыть от посторонних глаз?

Несколько примеров

Вот пример замка в стиле Диснея, демонстрирующий некоторые принципы размещения окон, которые мы обсуждали.

Можете ли вы заметить окно другой формы, чтобы добавить немного интереса? Подсказка — посмотрите на башню слева.

Этот замок демонстрирует некоторые принципы размещения окон, включая меньшие размеры окон на верхних этажах и увеличенное расстояние вокруг центральной двери и окон.

Этот дом, расположенный ниже, имеет многоуровневый дизайн, что означает, что комнаты на первом этаже имеют разную высоту потолка. Это означает, что второй этаж имеет разные уровни этажа. Вы можете видеть, как это вызвало некоторые проблемы с фасадом этого дома.

Этот дом имеет двухуровневый дизайн, который дает некоторым из нижних комнат большую высоту потолка, но портит расположение окон снаружи.

Размещение окон изнутри

Итак, теперь мы готовы переместиться внутрь и посмотреть на окна с внутренней точки зрения.Есть несколько разделов, на которые стоит обратить внимание:

Расположение окон для улавливания света

Интуитивно все мы знаем, что для повседневной жизни в комнате с большим количеством света приятнее находиться, чем в темной комнате. Вот несколько способов обеспечить хорошее качество света в основных комнатах вашего дома.

Свет с двух сторон комнаты

В ваших основных комнатах глубиной более 8 футов или 2,5 м старайтесь иметь окна с двух сторон от каждой комнаты, чтобы свет попадал с разных сторон в разное время дня.

Помимо очевидного факта, что комната будет ярче, если больше света проникает глубже в комнату, имея свет с двух сторон …

• предотвращает блики и тени вокруг предметов и людей, особенно их лиц.
• предотвращает слишком темный вид окна, в котором находится стена, что может повлиять на то, как краска одного цвета будет выглядеть на разных стенах.

Слева свет с двух сторон, а справа свет только с одной стороны.

Дружественные лица

Есть исследования, которые показывают, что выражения лица легче понять, когда на лицо легкое приземление из более чем одного источника. Способность улавливать лицевые сигналы — важная часть человеческого общения, и если мы оказываемся в ситуации, когда нам нужно приложить больше усилий для общения, это посылает подсознательные сигналы, которые заставляют нас чувствовать себя немного некомфортно в этом пространстве.

5 Больше идей по размещению окон, чтобы пропустить больше света в

Если невозможно обеспечить свет с двух сторон ваших больших комнат, вот несколько способов смягчить проблему.

1 — Использовать световой люк

Свет с двух сторон не обязательно должен исходить от двух стен. Это могло быть окно и световой люк.

Использование света сверху — отличный способ добавить больше света в комнату и направить свет с разных сторон.
Это вид в разрезе со стороны комнаты.

2 — Имеют окна высоко в стенах

Увеличение высоты потолка и установка окна на дополнительной высоте означает, что свет может проникать дальше в комнату.

Идеи оформления окон — используйте окна высоко в стене.
Это вид в разрезе со стороны дома.

Размещение окон в грузинских домах

В настоящее время я живу в Дублине, и там много таунхаусов в георгианском стиле. Они построены на длинных террасах, поэтому наличие света с двух сторон каждой комнаты является проблемой. Проблема освещения решается за счет высоких потолков с высокими окнами, которые позволяют свету максимально проникать в комнату.

В дополнение к этому передняя и задняя комнаты обычно разделены складными дверями, которые позволяют свету проникать с двух сторон, когда использование комнат таково, что можно открыть складывающиеся двери.

Внешний и внутренний вид окон в грузинских домах.

3 — Использовать зеркала

Представляем зеркало будет отражать
свет из окна по комнате. Это почти как
если есть второе окно. Зеркала — отличный способ увеличить
количество света в вашей комнате.

Зеркало будет отражать свет дальше в комнату.
Это вид сверху вниз с потолка комнаты.

4 — Учитывать эркеры

Форма окна с эркером пропускает свет с разных сторон.

Подробнее о конструкции эркеров.

Эркер пропускает в комнату боковой свет, который в противном случае оставался бы за пределами комнаты.
Это вид сверху вниз с потолка комнаты.

5 — Хорошо используйте оконные проемы

Убедитесь, что поверхности вокруг вашего
окна, также известные как «раскрытие», имеют все преимущества. Ваш дизайн оконных проемов действительно может добавить к характеру и функциям окна.

Размещение окон на внутренних стенах

В этом разделе мы рассмотрим несколько идей размещения окон, если смотреть изнутри. Некоторые из окон больше подходят для традиционных стилей, а некоторые — для современных стилей дома.

Окно какого размера подойдет к размеру комнаты и поможет создать атмосферу, которую вы пытаетесь создать?

Влияние окон разного размера на атмосферу и фокус комнаты

Окна можно разместить по центру или по центру. Будет ли лучше смотреться группа окон?

Окна могут быть по центру или со смещением. Будет ли группа окон выглядеть лучше, чем одно окно?

Окна можно разместить в углу стены.

Окна по углам и по краям

Что делать, если окна выходят на всю длину стены?

Что делать, если окно покрывает всю высоту стены?

Вы можете спросить, как сбалансировать внешний вид ваших окон изнутри или снаружи.Когда вы пытаетесь найти баланс, учитывайте следующие моменты:

• Как долго вы будете проводить в комнате? Будете ли вы использовать комнату часами в день или это коридор, через который вы будете проходить разное время в день?
• Будет ли окно способствовать или уменьшать привлекательность вашего дома?
• Будете ли вы долго сидеть в саду, глядя в окно снаружи?

Дизайн окна кухни Мэри Бет

Мэри-Бет переехала в дом с темной кухней, расположенный в задней части дома.Она работала с архитектором, чтобы реконструировать заднюю часть дома, чтобы включить в нее окно гораздо большего размера для кухни. Первое решение, предложенное архитектором, было сосредоточено на внешнем виде окна из сада, что означало, что некоторые конструктивные элементы не были идеальными изнутри. Мэри-Бет попросила архитектора пересмотреть планы, переключив внимание на то, как окна работают для людей на кухне.

Это было правильное решение, потому что:

• Климат означает, что ее семья будет проводить гораздо больше времени на кухне, а не на улице, оглядываясь на свой дом.
• Окно кухни находилось в задней части дома, поэтому это не имело никакого значения для привлекательности бордюра.

Высота окна

Высота окна определяется высотой перемычки (верха окна) и высотой подоконника. Разумнее говорить об уровне перемычки и подоконника, а не о высоте окна.

Уровень оконной перемычки определяется высотой потолка в комнате. Чем выше комната, тем выше перемычка.

Высота перемычки должна быть постоянной в пределах комнаты, если только вы не хотите сделать конкретное заявление об обратном.

Уровень подоконника зависит от нескольких вещей:

• Уровень конфиденциальности, который должно обеспечивать окно. Более высокий подоконник обеспечит большую конфиденциальность.
• Мебель планируемая для комнаты. В общем, лучше не прижимать мебель к стеклу. Особенно это актуально для кухни и ванной комнаты.

Давайте посмотрим на две комнаты разной высоты — 8 футов и 9 футов.

Вид изнутри

В некоторых комнатах есть внутренний фокус или фокус, например, камин. Для других комнат вид из окна является фокусом.

Естественно, если есть прекрасный вид, вы захотите в полной мере воспользоваться этим. Постарайтесь разместить окно так, чтобы вы могли наслаждаться видом, когда вы находитесь в комнате. То есть мы не склонны стоять у окна и долго любоваться видом.Убедитесь, что вы также можете наслаждаться видом, когда вы занимаетесь основной деятельностью в комнате, например, сидя за кухонным столом или мыть посуду у раковины, с кровати в спальне или с дивана в гостиной. .

Различные точки зрения могут быть по-разному привлекательными. Вид на городскую улицу может быть впечатляющим и интересным, так же как вид на пейзаж может быть красивым и умиротворяющим.

Если вы не хотите вставлять окно из-за уродливого вида, решение может заключаться в типе оконного стекла, которое вы используете.

Вот еще несколько советов по устранению нежелательного вида.

• Сориентируйте окна подальше от уродливого вида. В принципе, есть ли еще одна стена, которую вы могли бы использовать для окон?
• Сделайте все возможное, чтобы улучшить вид, например, посадите растения, установите декоративную решетку безопасности, покрасьте некрасивую стену напротив окна красивой фреской.
• Попробуйте несколько окон меньшего размера, а не одно большое. Таким образом
  глаз фокусируется на ритме нескольких окон, а не на том, что за пределами
  окна.
• Разместите окна выше или ниже в комнате или сбоку от комнаты, чтобы линия обзора не попадала на глаза.

Демонстрация того, как изменение положения окна может предотвратить появление раздражения на глазах на линии обзора

Размещение окон для различных видов деятельности

Вот несколько вещей, которые следует учитывать при размещении окон в связи с различными видами деятельности, которые происходят в комнатах вашего дома.

Смотрю телевизор

Независимо от того, сколько денег вы потратили на свой телевизор, если уровень освещения в комнате действительно яркий или солнечный луч выходит из окна и падает на экран, ваши впечатления от просмотра телевизора будут скомпрометированы.

Эту проблему можно решить несколькими способами:

• Подумайте, когда вы обычно смотрите телевизор, и выясните, где будет свет в комнате. Например, мы смотрим телевизор в основном по вечерам, поэтому наш телевизор находится в таком положении, когда на экран не светит низкое вечернее летнее солнце.
• Выберите подходящие оконные рамы (жалюзи / шторы), чтобы регулировать яркость и прямой свет.
• Телевизор часто устанавливают в жилом помещении, где есть большие окна, которые могут быть центром внимания.Имеет смысл разместить телевизор так, чтобы можно было смотреть телевизор или любоваться видом. Этого можно добиться, разместив телевизор спиной к главным окнам или перпендикулярно основным окнам.

Рабочий

Если вы работаете на компьютере, то вышесказанное применимо и к экранам компьютеров.

Если вы работаете за столом или столом, то имеет смысл максимально использовать естественный свет. Если вы правша, расположите стол так, чтобы естественный свет падал слева, и наоборот, если вы левша.Основной принцип заключается в том, что вы хотите осветить все, над чем вы работаете, без создания тени вашим телом.

Если вы работаете с компьютером за своим столом, убедитесь, что есть обработка окна, чтобы фильтровать или блокировать свет, если это необходимо.

Вышеупомянутые два пункта немного расходятся друг с другом. Подумайте о том, как вы проводите больше всего времени (с компьютером или без него), и спланируйте соответственно

Спящий

Очевидно, что когда вы спите, вы не смотрите в окно, но если ночь теплая, вам обязательно нужно иметь возможность открывать окна, чтобы сохранять прохладу.

Коды и окна спальни

Местные строительные нормы и правила устанавливают правила для максимальной высоты подоконника и минимального размера окна. Это необходимо для того, чтобы вы могли выбраться наружу в случае пожара.

В этом отношении наша конструкция окон столкнулась с трудностями. Проем в стене был достаточно большим, но окно разделено на секции, и секции были слишком узкими, чтобы быть безопасной пожарной лестницей.

Проблему решили, сделав одну из стоек стойки съемной.

есть

Для повседневной еды идеально подходит светлое пространство. Если в вашем доме есть дополнительное место для обеда или столовая для более официальных мероприятий, которые, как правило, проводятся ночью, нет необходимости в большом окне. Центром внимания является стол, а атмосфера создается за счет освещения, а не дневного света. Таким образом, формальную столовую можно разместить в той части дома, где не так много естественного света.

Однако, если ваша столовая выполняет двойную функцию как стол для домашних заданий, этот пункт «нет необходимости в окне» не применяется.

Приготовление пищи

Окна и витрины конкурируют за одинаковую площадь стены на кухне. Если вы думаете, что естественного света вам не хватит, есть два возможных решения:

1. Создайте проход в кладовой, чтобы позаботиться о хранении, чтобы освободить место на стене для окон.
2. Если вы планируете обедать на кухне, разместите зону приема пищи рядом с внешними окнами, а раковину и место для хранения переместите к внутренним стенам.
3. Рассмотрите возможность создания окон между столешницей и навесными шкафами.Подумайте, как это будет выглядеть снаружи. Это более современный вид как изнутри, так и снаружи.

Для окон, которые находятся над кухонными нижними шкафами, убедитесь, что механизм открывания окна находится в пределах досягаемости, учитывая тот факт, что вы будете дотянуться до места за столешницей. Можете ли вы открыть окно над раковиной, когда стоите перед раковиной?

Купание

В ванных комнатах часто есть более высокие подоконники, что автоматически создает уединение.Еще одна вещь, которую следует учитывать при выборе окон в ванной: даже если у вас есть вентилятор, приятно иметь возможность открывать окно из
время от времени. Поэтому убедитесь, что окно указано как открывающееся на вашем
планы.

Больше дизайна окон

Планировка размещения окон — этот старый дом

Окна играют решающую роль в трех наиболее важных аспектах домашнего дизайна. Первое — это внешний вид. Наряду с формой дома (колониальный, ранчо, Кейп-Код) окна являются наиболее значимым фактором, влияющим на то, как место выглядит для внешнего мира.Второй элемент — объятие сайта. Окна захватывают виды и создают связь между внутренним миром и окружающим миром. Наконец, окна — это комфорт. Они пропускают свет и воздух и защищают от непогоды.

Как решить, где разместить окно

Мощность окон часто наиболее очевидна, когда неправильно рассчитаны размер, тип или расположение. Тогда комнаты либо бросаются в глаза ярким светом, либо удручающе тусклыми, либо до некоторой степени несвежими. Но при правильном планировании окна могут стать ключом к созданию атмосферы вашего дома как внутри, так и снаружи.Вот как о них думать.

3 правила выбора Windows

1. Не ограничивайтесь традициями

Большинство людей думают о своих домах и окнах, которые в них выходят, как о представителях культового «типа», например, колониального или королевы Анны. Но важно помнить, что практически во всех традиционных стилях дома есть оконные конструкции, которые возникли в то время, когда стены не были изолированы, не было центрального отопления, а стекло не было кусками больше, чем обеденная тарелка.Ранние строители не отказывались от иллюминаторов по своему выбору; технология просто недоступна.

Значит ли это, что только современные дома могут иметь большие стеклянные просторы? Нет. Даже в самых исторически «правильных» домах думать о больших окнах с прекрасным видом — это нормально — нужно лишь с умом выбирать места. В большинстве традиционных домов это означает вдали от фасада, выходящего на улицу. (К счастью, многие уличные пейзажи не стоит приносить внутрь.)

2.Лицевая сторона не должна определять все остальные стороны

Фасад дома должен быть дружественным к посетителям и передавать ощущение обитателей дома. Для многих людей это означает традиционный симметричный подход, особенно в районе, где существующие дома задают стиль, который вы хотели бы уважать (или это предписано кодексом). Но узор окон на фасаде вашего дома не обязательно повторять на всех остальных сторонах. Если ваши окна одинаковы по способу обработки — базовый тип, рисунок решетки и отделка — они могут выдержать большие различия по количеству и стилю.

Большая ошибка состоит в том, чтобы относиться к окнам так по-разному, что что-то явно «не так» — скажем, стеклянное окно, установленное непосредственно рядом с двойным подвесным окном в колониальном стиле восемь на восемь. Если вы предоставите этому огромному окну отдельную стену и сохраните отделку и обивку в стиле остальной части дома, вы сможете наслаждаться большим видом, не ставя под угрозу целостность дизайна вашего дома.

3. Помните о комфорте

То, что лучше всего работает снаружи, чтобы дать вашему дому ощущение масштаба и визуальной идентичности, не всегда идеально внутри, где окна должны реагировать на то, как используются комнаты, и на ориентацию дома на солнце и ветер.Например, окна, выходящие на восток и запад, принимают очень низкий угол весеннего и осеннего солнечного света, который часто может ослеплять — особенно неприятно в комнате, где смотрят телевизор или работают за компьютером.

Для окон на этих стенах вам понадобятся шторы или занавески, или установите подоконник на высоте более 4 футов от пола, чтобы уменьшить блики. Точно так же, если вы знаете, в каком направлении дует преобладающий ветер, вы можете увеличить количество работающего стекла в этой области, что обеспечит более пассивную вентиляцию и сократит счета за кондиционирование воздуха.

Современные окна намного превосходят свои старые аналоги с точки зрения блокирования нежелательных сквозняков, но вам все равно необходимо учитывать лучистое отопление и охлаждение. Независимо от того, насколько хорошо изолированы, большие стекла будут поглощать тепло зимой и привлекать его летом. Для максимального комфорта в холодном климате может потребоваться, чтобы большие площади стекла омывались непосредственно источником тепла, например, конвективным теплом от радиатора или нагнетанием тепла из системы принудительной подачи воздуха (просто знайте, что это увеличит ваши счета за отопление. ).

С другой стороны, лучший способ защититься от перегрева в теплую погоду, особенно с окнами, выходящими на юг, — это затенять стекла длинными выступами, чтобы солнечные лучи под высоким углом летом не могли глубоко проникнуть в вашу комнату. Еще одна защита — шторы и плафоны.

Что можно и чего нельзя делать при смешивании стилей окон

При добавлении новых окон к существующей стене хитрость заключается в том, чтобы сохранить единообразие обработки, с совместимой отделкой, рисунками решеток и стилем мунтин.Современное витражное окно смотрится неуместно на идеально симметричном старинном фасаде.

Подберите окно к комнате

В разных частях дома требования к окнам разные. Вот несколько советов, как думать об окнах для каждой комнаты.

Окна гостиной

Гостиная обычно является одной из самых больших комнат в доме и поэтому может принимать самые большие окна, но это имеет смысл только в том случае, если есть на что смотреть.Например, если ваша гостиная выходит на узкий тупик, вид на машины других людей может быть не лучшим вариантом использования большого количества окон. Большие окна, выходящие на южную сторону, могут заполнить все пространство гостиной ярким рассеянным светом; просто помните о возможности перегрева летом. Во многих гостиных также есть стеклянные двери на террасу или в патио. Сгруппированные вместе окна и двери могут создавать ощущение открытости и выводить на улицу так, что дом кажется больше, чем его реальный размер.Объедините их, совместив верхние части проемов и используя согласованную отделку.

Окна столовой

Окна в столовой нужно продумывать с особой осторожностью. Большинство столовых используются ночью, так что действительно ли вам нужно гигантское окно, через которое можно смотреть, когда на улице темно? Все больше домовладельцев предпочитают размещать обеденные зоны в местах с небольшим количеством окон или без них, полагаясь на предметы искусства, камин или даже мебель, чтобы создать более ценный визуальный интерес, когда солнце садится.

Окна семейного номера

Учитывая разнообразие видов деятельности, которые происходят в семейной комнате, размещение окон может быть проблемой. Например, высокий уровень освещенности и низкие углы солнечного света мешают просмотру телевизора — и если вы вложили много денег в плазменный экран, вы, безусловно, захотите иметь возможность его смотреть. Так что, если вид из вашей семейной комнаты фантастический, вы можете выбрать большие окна и переместить телевизор и компьютер. Если в комнате необходимо выполнять домашнее задание или другую работу за столом, подумайте, с какой стороны вы хотите, чтобы естественный свет исходил: для правшей лучше всего подходит свет слева; для левшей наоборот.

Окна кухонные

Двойные окна над раковинами трудно открывать и закрывать; створки — лучший выбор, если вам нужно перебраться через раковину или стойку, чтобы добраться до них. Окна и шкафы часто конкурируют за место на стенах на кухне. Чтобы получить лучшее из обоих миров, создайте кладовую для хранения вещей и сделайте большие окна над прилавками, где вы, как правило, проводите больше времени.

Окна спальни

В то время как окна спальни пропускают свет и открываются прекрасные виды, их самая важная функция — обеспечивать достаточный приток воздуха в теплые ночи.Створки обеспечивают наиболее удобную работу, окна навесов могут оставаться открытыми даже в легкий дождь, а высокие двойные подвесы могут открывать как верхнюю, так и нижнюю створку. Окна спальни также подлежат некоторым соображениям безопасности: если у вас есть спальня на втором этаже и нет задней лестницы, строительные нормы и правила требуют, чтобы окна были определенного размера и высоты подоконника, чтобы вы могли спастись, а пожарные могли получить доступ. дюйм

Окна для ванных комнат

Конфиденциальность — ключ к успеху. Фасадные окна, световые люки или даже стеклянный блок могут дать вам изрядное количество окружающего света без ущерба для конфиденциальности.Тем не менее, в большинстве ванных комнат есть действующие окна, а не только вентилятор.

Совместите высоту окна с пространством

Какова высота стандартного окна?

Подавляющее большинство окон в американских домах имеют головку, установленную на стандартную высоту двери 6 футов 8 дюймов. При стандартной высоте стены 8 футов остается зазор в 16 дюймов между верхней частью окна и потолком — идеальный размер для стандартных коллекторов и пластин, а также для размещения даже самых больших оконных планок и карнизов.Но в комнате глубиной более 12 футов эта полоса стены ограничивает обзор, и глупо держать верх окна на высоте 6 футов 8 дюймов с новыми потолками 9 и 10 футов. Не бойтесь выставить верх окна вплотную к наличнику карниза. Фактически, карниз может даже выполнять функцию отделки оконной рамы, если вы правильно спланировали.

Какая стандартная высота окон от пола?

При увеличении высоты окна необходимо учитывать несколько конструктивных особенностей. Установите окно ближе, чем на 10 дюймов от потолка, и велика вероятность того, что вам придется поднять коллектор вверх в структуру полости пола или стропильного пространства наверху (так называемый «расстроенный» коллектор).Этот тип конструкции требует дополнительных затрат, особенно в существующем доме, но дополнительная высота головы может иметь решающее значение в большой комнате.

Точно так же многие окна могут быть установлены ниже обычной высоты 3 фута над полом. Традиционно эта высота предназначалась для размещения мебели под подоконником. Но если перед окном ничего нет, опускание подоконника увеличит вентиляцию (чем больше работоспособное стекло, тем больше поток воздуха) и позволит вам получить больше прекрасного вида.Однако обратите внимание на эти соображения безопасности: в детской спальне подоконник ниже 2 футов потребует оконной решетки, а любое окно с остеклением ниже 18 дюймов от пола должно быть безопасным стеклом.

Как выбрать идеальное расположение окон

Лорен Бассер, The House Designers ‘ Редакционный директор

Окна — это не просто отверстия в стене; они приближают нас к природе и позволяют нам лучше взаимодействовать с окружающей средой.Представьте, что вы входите в залитую солнцем комнату с обширным видом на океан или горы. Вы можете увеличить обзор, осмотрев свою собственность и внося коррективы в ландшафтный дизайн или насаждения. Затем проконсультируйтесь со своим строителем, чтобы узнать, как именно вы можете воплотить свои мечты в реальность.

Оцените свое окружение

Когда вы обдумываете, где разместить новые окна, подрядчики посоветуют вам пройтись по собственности. Ориентация определит, куда падает солнечный свет в вашем новом доме.Убедитесь, что ваш дом правильно ориентирован, чтобы стена из окон в спальне не разбудила вас с первыми лучами солнца, и чтобы в домашнем офисе вы не работали в полуденной темноте. Также примите во внимание сезонные изменения климата при выборе типов окон для определенных комнат.

Впусти свет

Людей привлекает свет. Естественный свет помогает нам расслабиться, сосредоточиться и синхронизировать наш разум, тело и дух.Вот почему вы должны быть уверены, что у вас есть хороший источник естественного света в каждой комнате, когда это возможно. Когда вы начинаете думать о размещении окон, подумайте, куда падает свет, а где нет. Посмотрите, будет ли он отбрасывать тени, отражаться от отражающих поверхностей или добавлять непрямое свечение стенам и потолкам.

Дизайн для обзора

Выбор правильной конфигурации окна или двери патио может сделать определенную область центром комнаты, а иногда и характерной точкой в ​​доме.Даже когда окружающий обзор не идеален, правое окно можно расположить так, чтобы сфокусировать лучшую возможную линию обзора и в то же время заблокировать менее желательную. А когда совсем нет вида, вы все равно можете впустить свежий воздух и свет, установив окна высоко на стенах.

Рассмотрите лучшие характеристики комнаты

Каждая комната в вашем новом доме будет иметь свою индивидуальность. Вы хотите подумать о том, какой будет эта комната, пока вы проектируете для нее.Высокие потолки и просторные комнаты могут выиграть, если окна расположены высоко на стене, и то же самое касается многоэтажных больших комнат и атриумов. В меньшей комнате окна расположены на высоте подоконника ближе к полу.

Рассмотреть вентиляцию

Хотя из окон открывается прекрасный вид на природу, они также являются идеальным источником вентиляции. Правильно освежить комнату можно, просто открыв одно или два окна. Для этого попробуйте разместить окна на противоположных стенах, чтобы воздух мог проходить прямо через ваш дом.Стоит также поэкспериментировать с внутренними окнами, чтобы свежий воздух попадал в более удаленные части дома.

Используйте все окна Ultrex Polygon от Integrity Windows для создания визуально динамичных интерьеров, подобных этому. Эта конфигурация окна не только демонстрирует потрясающий вид, но также обеспечивает некоторый визуальный интерес.

Использование различных форм для визуального интереса

На самом деле нет никаких жестких правил, когда дело доходит до выбора размеров и форм окон.Размещение, конечно же, повлияет на ваш обзор и вентиляцию, но вы можете выбрать, что вам больше всего подходит, когда дело доходит до конфигураций. Отличный способ добавить интереса к вашему дизайну — использовать окна различных форм и размеров для получения панорамного изображения. Если у вас есть один захватывающий вид на вашу собственность, использование стены из окон не только добавит визуального интереса вашему дому, но также может обрамить природу таким образом, чтобы вы могли включить ее в свой дизайн интерьера.

Используйте дверь

В некоторых случаях вам действительно нужна дверь, а не только окна.Integrity Windows также предлагает несколько стилей дверей для патио, которые помогут вам наслаждаться видом и свободно входить и выходить из дома. Если вам действительно нужен беспрепятственный обзор, обратите внимание на новую 4-панельную раздвижную французскую дверь Wood-Ultrex. Это самый крупный продукт Integrity, доступный в конфигурациях до 16 футов в ширину и 8 футов в высоту. Обладая всем качеством и долговечностью, которые вы ожидаете от экстерьера Ultrex и богатого соснового интерьера, эта дверь для патио станет отличным дополнением к вашему дому.

Продуманное расположение окон и их дизайн не только улучшат вид и вентиляцию, но и помогут сэкономить электроэнергию.Хорошо освещенная солнцем комната уменьшит потребность в искусственном освещении, а надлежащая вентиляция может позволить вам меньше использовать кондиционер. Но в любом случае удачно расположенные окна могут наделить любую комнату красотой природы и эффектным естественным освещением.

Размещение проемов | Руководство по дизайну Essex

Лучшее решение для фасада среднего фасада дома средней и узкой ширины — это симметричный рисунок проемов, расположенных вокруг проема, расположенного на центральной оси (предпочтительно входной двери).Такое расположение обеспечивает четко упорядоченную группировку элементов и сильное визуальное присутствие — и особенно важно, когда фасад состоит из одного фронтона.

(Слева) Правильно. Симметричный фасад имеет мощное присутствие, доминируя над прилегающим пространством и связывая дом и пространство в единую композицию. (Справа) Неправильно. Случайное расположение, при котором дом лишь слабо связан с уличным пространством.

Фронтоны, выходящие на фасад, с окнами — долгожданная и оживляющая черта многих домов. Дома с узким фасадом часто имеют форму фронтона с фронтоном. Тем не менее, есть соблазн максимально использовать дополнительный объем, который это создает, разделив фронтон на две комнаты, в каждой из которых есть окно, выходящее на фасад. В результате пара окон создает неудобную двойственность по обе стороны от оси фронтона, что нетрадиционно.

Эффект хуже, если окна неравного размера и разного расстояния.Традиционные здания в этом регионе обычно имеют только одну комнату в конце фронтона с одним центральным окном, которое одновременно совпадает с осью фронтона и усиливает его. Этой практике следует по возможности придерживаться в новых зданиях.

Если неизбежно появление второй комнаты, окно большей комнаты должно быть расположено по центру на оси фронтона, а окно меньшей комнаты — перемещено на боковую отметку. В качестве альтернативы можно установить более широкое оконное окно со стойками и расположить перегородку между комнатами так, чтобы она упиралась в стойку.

Пример расположения окон

Возможны отклонения от строгой симметрии, пока центральная ось сильно подчеркнута. Неблагоприятные решения — это почти симметричные решения, которые в применении к ряду соседних домов способствуют ухудшению внешнего вида городского пейзажа.

Смежные, почти симметричные планировки могут выглядеть некрасиво

Сильно централизованная композиция не всегда требуется для домов с более широким фасадом из-за ослабления центральной оси.В таких случаях асимметричные конструкции могут выглядеть привлекательно, хотя входная дверь остается самым важным элементом и должна составлять основу рисунка.

Когда дома соединяются террасами, фасадная часть улицы включает более одного дома, причем каждый блок составляет часть более крупной композиции. Это делает возможной большую свободу композиции.

Дома соединены террасами

Несмотря на то, что фасадный фасад является наиболее важным, те же принципы могут применяться к заднему и боковому фасаду домов — хотя может оказаться целесообразным более мягкий подход, если рассматриваемый фасад не является публично видимым.

Обычно используется тип окна, соответствующий помещению, которое оно обслуживает. Например, небольшое окно на высоком уровне для туалета, приподнятый подоконник для кухни или дверь патио для гостиной — независимо от положения или рисунка проемов, создаваемых таким образом на фасаде. Это может создать эффект дисбаланса (например, ложную перспективу). Следует избегать случайного размера и расположения окон и, по возможности, создавать последовательный образец проемов.

(Слева) Неправильно.Разнообразие окон может создавать «ложные перспективы». (Справа) Правильно. Составленная случайность.

Это не означает, что «составная случайность» может не составлять часть связного паттерна. Такой подход может быть уместным в некоторых случаях — например, для заднего, а не переднего возвышения.

Встроенный гараж может привести к появлению большой гаражной двери, которая будет доминировать над фасадом дома, что ставит под угрозу важность входной двери и отношение дома к улице.Это также добавляет отчетливо утилитарную черту домашнему характеру фасада. Если дом узкий, эффект будет еще сильнее.

Встроенные гаражные ворота могут чрезмерно доминировать и повредить весы.

Выдающееся расположение гаражных ворот в конце тупика, перекрестка дорог или изгиба дороги представляет собой визуальное ухудшение городского пейзажа как раз в том месте, где находится сильный элемент (например, дом-«ориентир»). обязательный.Решение состоит в том, чтобы быть более гибкими при размещении гаражей, чтобы они могли быть обращены в разные стороны или объединяться в более крупные конструкции. Эти более крупные сооружения могут тогда сыграть более позитивную роль в более широком городском пейзаже.

1. Неправильно. Выдающееся расположение гаражей на повороте дороги

2. Правильно. Боковой гараж.

3. Верно. Двойные гаражи, расположенные вплотную друг к другу в виде амбара

4.Верный. Врезка деревянных гаражных ворот в проем Входная дверь доминирует.

5. Верно. Гараж в саду, место для посетителей под аркой вагона.

В случае встроенных гаражей в домах с террасами, металлические подъемно-поворотные двери являются признаком плохого визуального качества, и их лучше размещать на заднем дворе, с местом для парковки посетителей, установленным в арке каретки под зданием. Еще одно приемлемое решение — правильно спроектированная деревянная дверная вставка в проем глубиной не менее 200 мм.

Окно

| Описание и факты

Окно , открывающееся в стене здания для доступа света и воздуха; окна часто устраивают также в целях архитектурного декора. С давних времен проемы заполнялись каменными, деревянными или железными решетками или светильниками (панелями) из стекла или другого полупрозрачного материала, такого как слюда или, на Дальнем Востоке, бумага. Современные окна почти всегда заполнены стеклом, хотя в некоторых используется прозрачный пластик.Окно в вертикально скользящей раме называется створчатым окном: у одинарной створки движется только одна половина; в двухстворчатой ​​створке обе части скользят. Распашное окно открывается на петлю.

плетеное бамбуковое окно

Тканое бамбуковое окно чайного домика в Инуяме, префектура Аити, Япония.

Крис 73

Подробнее по этой теме

Дизайн интерьера: Окна и двери

Окна и двери в современном дизайне не размещаются как декоративные элементы или как части симметричных композиций…

Окна — очень древнее изобретение, вероятно, совпавшее с развитием стационарных и закрытых домов. Изображения окон встречаются на ранних настенных росписях Египта и на рельефах из Ассирии. В египетских примерах показаны проемы в стенах домов, покрытые циновками, как и сами двери. Ассирийские окна почти всегда были шире, чем высокие, и разделялись небольшими колоннетами.

Преданность древних греков дому, построенному вокруг двора, привела к почти полному исчезновению окон в их архитектуре, поскольку каждая комната освещалась дверью в центральный двор с колоннадой.Однако во времена римской империи впервые определенно появилось застекленное окно, а осколки стекла в бронзовой раме были найдены в Помпеях, среди других памятников. Кроме того, очевидно, что большие окна в банях Рима должны были быть каким-то образом закрыты, чтобы сохранять тепло. Общая гипотеза состоит в том, что эти огромные проемы в потолочных окнах изначально были заполнены бронзовыми рамами, которые делили все на небольшие участки, каждая из которых содержала оконное стекло. В целом же, в римские времена, застекленные окна были исключительным явлением; мрамор, слюда, ракушка чаще всего использовались для заполнения оконных проемов.

В раннехристианских и византийских церквях окон стало больше, их часто застекляли. Таким образом, известно, что окна собора Святой Софии в Константинополе (начало 532 г.) были заполнены пронизанными мраморными рамами, в которых заключены стеклянные панели. Строители исламских мечетей скопировали эту византийскую технику маленьких кусочков стекла, вставленных в каменную раму, и, заменив в раме цемент мрамор, получили большую свободу и богатство дизайна узоров, так что с использованием стекла разных цветов в малых проемы, были произведены блестящие эффекты.Исламские строители Египта и Сирии также разработали чрезвычайно богатый тип окон для дома, которые обычно не были застеклены. Он состоял из выступающего деревянного каркаса в скобках, стороны которого были полностью заполнены замысловатой решеткой, образованной резными, точеными деревянными шпинделями. Однако только в XII и XIII веках в Западной и Северной Европе эта техника изготовления витражей достигла своего наиболее выдающегося развития. Вместо мрамора или цемента европейские стекольщики использовали полоски свинца, называемые камерами, для разделения различных кусков цветного стекла.Благодаря мягкости грифеля, камзолам можно было придать любой узор. Таким образом, можно было украсить окна готических соборов подробными живописными рисунками. Более того, с появлением каменных стоек (тонких вертикальных опор, которые образуют разделение между застекленными областями) и системы узоров примерно в 1250 году церковные окна стали становиться все больше.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

Окно в форме арки, которое в византийский период вытеснило сегментное окно с квадратной головкой, обычное для римских работ, стало определяющей формой для важных каменных зданий в средневековой европейской и исламской архитектуре.Внутренние окна чаще всего были прямоугольными и закрывались ставнями, решетками или решетками. Однако в период позднего средневековья в Европе растущая дешевизна стекла и развитие застекленных створок привели к постепенному увеличению количества застекленных окон в жилых и гражданских зданиях. Поскольку створки были небольшими, стремление к свету и воздуху было удовлетворено за счет использования стоек и фрамуг (горизонтальных опор) для разделения больших оконных проемов. Изначально створки устанавливались только в верхней части окна, а нижняя часть по-прежнему закрывалась ставнями.К 15 веку, однако, сплошные ставни были заменены застекленными створками на петлях, или створками, что привело к стандартному использованию прямоугольных проемов во всех зданиях из-за легкости, с которой створки могли быть обрамлены в них.

В эпоху Высокого Возрождения в Италии и Франции оконные проемы соответствовали классическим пропорциям и были разделены одной стойкой и одной фрамугой, образующей крест. Часто их украшали архитравом, карнизом и фронтоном.Часто по бокам добавляли пилястры и колонны. В период барокко эти декоративные оконные ограждения часто были искусно скручены и украшены фантастическими картушами, консолями, масками и человеческими фигурами.

В период позднего Возрождения французы произвели и разработали тип больших оконных створок, которые с тех пор остаются общепринятой формой на европейском континенте — широко известные как французские окна. В этом типе оконных створок проем длинный — часто доходящий до пола — и сравнительно узкий, застеклен двумя большими навесными деревянными створками, которые могут открываться, каждая из которых разделена на три или более светильника сравнительно большого размера.Для безопасности снаружи сооружаются железные перила или каменная балюстрада. В 17 веке в Англии были разработаны окна с вертикальными раздвижными створками и окна с двойными створками, которые стали стандартом в этой стране и в Соединенных Штатах в 18 и 19 веках.

умные окна

Ученые разработали умные окна, которые затемняются в яркие солнечные дни и становятся ясными в пасмурные дни, чтобы пропускать больше света, что в конечном итоге может помочь контролировать температуру в помещении и в конечном итоге может даже привести к питанию других устройств.

© Американское химическое общество (партнер Britannica Publishing) См. Все видео по этой статье

В современной архитектуре влияние промышленности на многие процессы современного строительства привело к использованию металлических рам для окон в большинстве жилых зданий, и это сделало возможным использование все больших площадей стекла. Окна часто устанавливаются от стены до стены и от пола до потолка, и часто, когда в здании работает кондиционер, они больше не имеют открывающихся створок.Витрины и другие подобные большие стеклянные площади фактически являются как стенами, так и окнами, и, чтобы выдерживать давление ветра, они должны иметь заданную толщину на квадратный фут открытой площади. Небоскребы полностью залиты стеклом; хотя сначала эти оконные обшивки были просто «навесными стенами» или закрывающимися окнами, последующие требования по энергосбережению сделали необходимым использование открываемых и часто тонированных участков этих стеклянных стен. Современные окна часто делаются из стекла двойной или тройной толщины, разделенного воздушным пространством для изоляции; их называют окнами с двойным или тройным остеклением.

Окно — Проектирование зданий Wiki

Окна — это отверстия, снабженные стеклом, пропускающим свет и позволяющим людям видеть наружу. Часто они открываются для вентиляции.

Хотя историческое использование стекла восходит к римлянам, стекло , окна стало обычным явлением в Англии только в начале 17 века, постепенно становясь все более универсальным и широко распространенным, поскольку процессы листового стекла были усовершенствованы в индустриальную эпоху.

Англия, Франция, Ирландия и Шотландия ввели налог окон в течение 18 и 19 веков, который подлежал уплате на основе количества окон в доме.До сих пор часто можно увидеть здания того периода с окнами и , которые были замурованы, чтобы избежать уплаты налога. Налог был отменен в 1851 году.

Windows может включать в себя ряд различных компонентов:

Важно, чтобы окна были изготовлены из подходящих и прочных материалов:

Большинство стилей окон доступны из различных материалов. Окна обычно изготавливались из древесины твердых или мягких пород и часто защищались от гниения с помощью краски или отделки из натурального дерева.Эта отделка требует регулярного ухода.

Окна из стали и алюминиевого сплава позволяют создавать большие площади стекла с более тонкой рамой. Однако исторически это могло вызвать конденсацию на металлических компонентах.

Окна PVC обладают отличной тепло- и звукоизоляцией, а также не требуют значительного ухода. Однако у них может быть более короткий срок службы, чем у ухоженных деревянных окон .

Эффективность окон повышается за счет двойного остекления, тройного остекления, низкоэмиссионных покрытий, конструкции рамы, типа стекла, газа, используемого для заполнения герметичного блока и т. Д.Как правило, более эффективные окна более дороги, но капитальные затраты могут быть возмещены в течение срока службы окна за счет более низких счетов за электроэнергию. К тому же условия в замкнутом пространстве, скорее всего, будут более комфортными.

Схема BFRC Window Energy Rating (WER) основана на системе оценок A-G в стиле светофора для энергоэффективности, аналогичной той, которая используется для холодильников, стиральных машин, плит и т. Д. Оценка A указывает на хороший уровень энергоэффективности, а G — на минимально возможную оценку.

Окно , которое зафиксировано на месте и не может быть открыто. Часто используется там, где требуется только свет или обзор, а не вентиляция, но фиксированные светильники обычно используются в сочетании с другими открываемыми типами окон.

[править] Вертикальный слайдер / створка

Стекло вставлено в «створки» (подвижные панели), которые скользят вертикально друг за другом:

• Одинарная створка: одна створка подвижная, а другая неподвижная.
• Двустворчатая створка: створки подвешиваются на пружинных противовесах или противовесах и состоят из двух створок, которые слегка перекрываются и скользят вверх и вниз вертикально внутри рамы.
• Горизонтальная сдвижная створка: две створки, которые слегка перекрывают друг друга и скользят горизонтально по направляющим внутри рамы.

Проемное окно , окно , прикрепленное к раме с помощью петель по одному из ее краев:

• Боковая створка: створка открывается наружу.
• Верхнеподвесная створка: верх створки открывается наружу. Также известен как тент на окна .
• Нижняя створка: низ створки открывается внутрь. Также известен как бункер windows .

Двустворчатые окна в Великобритании предшествовали створчатым окнам и традиционно открывались внутрь, хотя теперь они чаще открываются наружу, чтобы освободить пространство внутри и лучше направить воздух внутрь для вентиляции.

Для створчатых окон требуется металлический стержень, называемый «упор», чтобы удерживать их открытыми. Доступны различные типы, такие как тип штифта (стержень имеет отверстия вдоль него, которые позволяют помещать его поверх штифтов), телескопический (в форме трубы) и фрикционный (изогнутый рычаг позволяет окну открываться на 180 градусов).

[править] Наклон и поворот

Наклонно-поворотные окна Включают механизм, который позволяет им наклоняться внутрь с одного края или открываться внутрь с одной стороны. Устойчивость механизма позволяет наклонно-поворотным окнам быть больше, чем створчатые окна. Также их легко чистить изнутри.

Поворотные окна подвешиваются на одной петле в центральных точках с каждой из двух противоположных сторон. Это позволяет окну вращаться при открытии. Шарниры могут быть либо вертикальными, с петлями, установленными сверху и снизу, либо горизонтальными, с петлями, установленными на каждом косяке.Шарнирные петли включают фрикционное устройство, которое позволяет окну удерживаться в открытом положении под действием собственного веса. Поворотные окна, как правило, дороже, чем окна со створками, но могут обеспечивать легкий доступ для очистки.

Они состоят из нескольких отдельных створок, обычно 2, 3 или 4, соединенных вместе на петлях. Их можно раскрыть гармошкой и аккуратно сложить друг напротив друга сбоку от оконной рамы.

В этих окнах используется ряд параллельных частей остекления, которые подвешиваются на центральных шарнирах, расположенных с интервалами вниз по вертикальным косякам, что позволяет им открываться и закрываться с помощью рукоятки или рычага.Они обеспечивают хорошую вентиляцию с небольшими выступами.

[править] Другие типы

Для получения дополнительной информации см. Окна для дома.

Требования к тепловым характеристикам и акустике обычно определяют необходимость:

Глоссарий терминов | Windsor Windows & Doors

Хотите узнать разницу между R-значением и U-фактором? Что означают пултрузия и экструзия? Мы хотим, чтобы вы были проинформированы при покупке окон и дверей. Найдите определения общих терминов, используемых на этом сайте и в индустрии окон и дверей ниже.

AAMA Silver — Программа маркировки, спонсируемая AAMA, сертифицирующая тепловые характеристики окон и дверей, указанные как U-фактор (или U-значение), SHGC и VT.

Акрил — Термопластический материал для остекления.

Активный — это панель управления (X), если смотреть снаружи.

Airgel — микропористая прозрачная силикатная пена, которая в настоящее время разрабатывается для потенциального использования в качестве материала для заполнения полостей остекления, предлагая очень высокие тепловые характеристики.

Проникновение воздуха — Количество воздуха, проникающего внутрь и наружу здания через трещины в стенах, окнах и дверях.

Airspacer — Компонент, расположенный по периметру стеклопакета для разделения двух стеклянных панелей.

ANSI — Американский национальный институт стандартов, информационная служба по всем типам стандартов и спецификаций продукции

Отожженное стекло — Стандартное флоат-стекло.

Отожженный ПВХ — дополнительный процесс в ячеистом процессе для обеспечения стабильности продукта.

Arch-top — Один из нескольких терминов, используемых для различных оконных блоков с одним или несколькими изогнутыми элементами рамы, часто используемых над другим оконным или дверным проемом. Также называемые круглыми головками, круглыми вершинами и закругленными вершинами.

Аргон — инертный, нетоксичный газ, используемый в изоляционных стеклах для уменьшения теплопередачи.

ASHRAE — Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, национальная ассоциация, устанавливающая стандарты энергоэффективности зданий.

Astragal — Центральная стойка между двумя распашными дверями.

ASTM International — Ранее Американское общество испытаний и материалов, торговая ассоциация, устанавливающая стандарты материалов (включая стекло) и методы испытаний. Он также разработал стандарт установки окон.

Тент — Окно с откидывающейся снизу створкой наружу.

Задняя лента — Столярные изделия по внешнему краю оконной рамы, обычно используются, когда рама состоит из плоских досок.

Backbedding — Материал или состав, используемый для герметизации стекла на оконной створке.

Весы — Механическое устройство (обычно подпружиненное), используемое в одно- и двухвесных окнах как средство уравновешивания веса створки во время открывания и закрывания.

Basic — НЕТ формовки, БЕЗ оболочки, НЕТ ребра для гвоздя / каплеуловителя, но готов к полевой / цеховой формовке или полевой / цеховой оболочке.

Отсек — комбинация оконных блоков, выступающих наружу.Обычно имеет большой центральный блок с двумя боковыми блоками под углом 30 ° или 45 ° к стене.

BETEC — Совет по строительной среде и теплоизоляции. Являясь частью Национального института строительных наук, организации, представляющей правительство и промышленность, BETEC участвует в информировании о государственной политике и влиянии на разработку стандартов в отрасли.

Двустворчатая петля — термин Виндзор для двухпанельных дверей, у которых обе панели могут открываться, навешиваются сбоку, с одной активной панелью и одной пассивной панелью.

BOCA — Строительные чиновники и администраторы кодекса. Одна из трех групп модельных кодов в США теперь объединяется в Международный совет кодов.

Пыльник застеклен — Метод остекления с использованием винилового чехла для окружения стекла. Также называется коммерческим остеклением.

Нижняя направляющая — Нижний горизонтальный элемент оконной створки или дверной панели.

Лук — комбинированное окно, выступающее наружу.

Отсек для боксов — комбинация оконных блоков, которые выступают наружу.Обычно представляет собой большой центральный блок с двумя боковыми блоками, расположенными под углом 90 ° к стене.

Дыхательная трубка — Трубка, проходящая через воздушную прокладку и уплотнение из изоляционного стекла, которая позволяет устройству приспосабливаться к изменениям давления в зависимости от времени и места изготовления и времени и места установки, где она герметично закрыта. Обычно используется для приспособления к перепадам высоты между заводом и строительной площадкой.

Кирпичная форма — Тип внешней облицовки для окон и дверей.

Caming — Металл, используемый в конструкции декоративных стеклянных панелей. Обычно это цинк или латунь, его также наносят на отдельные стеклянные перемычки для создания декоративного вида стекла.

Створка — Окно со створкой, откидывающейся наружу вправо или влево.

Кожух — Открытый молдинг или профиль вокруг окна или двери, внутри или снаружи, для закрытия пространства между оконной рамой или дверным косяком и стеной.

Конопатка — Состав для заполнения швов и заделки трещин для предотвращения утечки воды и воздуха.

Ячеистый ПВХ — экструдированный поливинилхлорид, используемый в оконных и дверных компонентах и ​​отделке. В отличие от жесткого (или полого) винила, он имеет внутри пенопласт или ячеистую структуру. Его часто можно прибивать гвоздями, пилить и делать как дерево.

Целлюлозный композит — Обычно материал, состоящий из органического материала, например древесного волокна, экструдированного с пластиком.

Celuka PVC — Процесс увеличения твердости продукта.

Цепочка поставок (CoC) — процесс отслеживания древесины, полученной из сертифицированного леса, по каналам производства и распределения.Чаще всего упоминаются системы сертификации FSC и SFI CoC. На предприятиях, относящихся к цепочке поставок, есть процессы для отслеживания сертифицированной древесины с момента ее поступления на объект до момента выхода. Строители, использующие древесину CoC, могут зарабатывать баллы для сертификации дома по стандартам LEED или NAHB.

Контрольная рейка — Нижняя рейка на верхней створке и верхняя рейка нижней створки двухстворчатого оконного блока, на котором установлен замок. Также называется рельсом для встреч.

Круглый верх — Один из нескольких терминов, используемых для различных оконных блоков с одним или несколькими изогнутыми элементами рамы, часто используемых над другим оконным или дверным проемом. Также называемые арочными вершинами, круглыми головками и круглыми вершинами.

Облицовка — Материал, нанесенный на внешнюю часть деревянной рамы и компонентов створки для облегчения обслуживания. Обычные облицовочные материалы включают винил и экструдированный или профилированный алюминий.

Прозрачный IG — Две стеклянные панели, герметизированные для образования мертвого воздушного пространства между двумя стеклянными панелями.

Clerestory — Окно в верхней части комнаты с высокими потолками, через которое свет попадает в центр комнаты.

Комбинированная дверь — Экранная или штормовая дверь, используемая в сочетании с основной дверью. Штормовые окна также называются комбинированными окнами.

Композитный — термин, используемый для оконных или дверных компонентов, которые состоят из двух или более материалов, таких как дерево и пластик. Этот термин также используется для окон и дверей, которые сочетают в себе два или более материала в конструкции рамы или створки, например, продукт с деревянной внутренней частью и виниловой или алюминиевой внешней стороной.

Конденсация — Водяной пар из воздуха, оседающий на любой холодной поверхности, температура которой ниже точки росы. Иногда возникает проблема с холодным (и плохо изолированным) оконным стеклом или рамой, подверженной воздействию влажного воздуха в помещении.

Сопротивление конденсации (CR) — Измерение того, насколько хорошо продукт сопротивляется образованию конденсата на внутренней стороне устройства. CR выражается числом от 1 до 100. Чем выше число, тем лучше продукт сопротивляется конденсации.CR — необязательный рейтинг.

Очиститель углов — Устройство для удаления капель излишка материала, образовавшегося при сварке углов виниловых окон.

Коттедж с двойным навесом — Окно с двойным навесом, у которого верхняя створка короче нижней.

CRF — Коэффициент сопротивления конденсации. Оценка способности окна сопротивляться конденсации. Чем выше CRF, тем меньше вероятность возникновения конденсации.

CRM — Управление взаимоотношениями с клиентами.Компьютеризированная система для отслеживания всех контактов с клиентами и перспективами.

Округ Дейд — Округ Флорида, включая Майами, установил многочисленные стандарты и требования для окон и дверей, устойчивых к ураганам.

Проем для дневного света — количество видимой области, видимой через кусок стекла.

Влагопоглотитель — Материал, используемый для поглощения влаги из герметичного воздушного пространства стеклопакета.

Расчетное давление (DP) — Измерение структурных характеристик окна или двери.Обычно указывается как в полтора раза больше, чем необходимо, исходя из ожидаемого ветра в здании и погодных условий.

Прямое остекление — Метод остекления стекла непосредственно на раму с использованием метода остекления. Этот метод обычно используется в прямых наборах и единицах радиуса; Никаких створок.

Прямой набор — геометрическая форма, которая включает все прямые ножки.

Разделенные панели — Отдельно обрамленные части или стекла.Например, двойное окно часто имеет несколько оконных проемов, разделенных мунтинами на каждой створке. Эти конструкции часто называют «шесть на шесть», «восемь на один» и т. Д., Чтобы указать количество светильников на каждой створке. Конструкции, имитирующие внешний вид оконных стекол с отдельными рамками, часто называют SDL или смоделированными разделенными стенами. Конструкции, в которых используются настоящие отдельные куски стекла, иногда называют TDL или истинно разделенными листами.

Слуховой проход — Участок, выступающий за крышу дома, обычно с одним или несколькими окнами.

Двойное остекление — Использование двух оконных стекол в окне для повышения энергоэффективности и обеспечения других преимуществ в производительности. Может или не может относиться к стеклопакету.

Окно с двойным подвесом — Окно с двумя створками, которые перемещаются вертикально в раме.

Стекло двойной прочности — Стекло толщиной от 0,115 до 0,133 дюйма.

Капельный колпачок — Молдинг, устанавливаемый поверх кирпичной формы коллектора или кожуха оконной рамы.

Dual Low-E — Вариант остекления, который сочетает в себе мягкое покрытие Cardinal LoE 366 на внутренней поверхности внешнего стекла и твердое покрытие Pilkington Energy Advantage ™ Low-E на внутренней поверхности внутреннего стекла. Твердое покрытие Pilkington Energy Advantage ™ Low-E — это очень тонкое пиролитическое покрытие, которое является неотъемлемой частью внутренней поверхности стекла. Это твердое, прочное покрытие с низким коэффициентом излучения обеспечивает улучшенную теплоизоляцию по сравнению с прозрачным стеклом или стандартным стеклом с низким энергопотреблением.

Краевой эффект — Теплопередача на краю стеклопакета за счет тепловых свойств прокладок и герметиков.

Окно выхода — Окно, рассчитанное на то, чтобы в него мог залезть пожарный или вылезти из него в аварийной ситуации. Строительные нормы США требуют, чтобы в каждой спальне дома было окно аварийного выхода с указанием минимальных размеров. Обычно требуется проем шириной 20 дюймов и высотой 24 дюйма и проем 5,7 кв. Футов.

Электрохромное остекление — Стекло или другой материал остекления, который можно переключать с прозрачного на непрозрачный с помощью электроники.

Эллиптический — Блок двойного радиуса с малым радиусом на конце и плавным / малым радиусом дуги сверху с высотой менее половины ширины.

Energy Star® — программа, спонсируемая Министерством энергетики США, которая устанавливает минимальные стандарты производительности для окон, которые должны быть признаны энергоэффективными. Для трех различных климатических зон в США были установлены три различных набора стандартов для U-ценности и солнечного тепла.

ERP — Enterprise Resource Planning, компьютеризированная система, которая используется для управления всеми аспектами деятельности компании.

EuroWindoor — Консорциум европейских ассоциаций производителей окон, дверей и штор, участвующих в разработке общих стандартов ЕС.

Квартал удлиненный — Высота больше ширины.

Удлинитель — декоративный элемент, который простирается от внутренней части оконной рамы до внутренней стены.

Экструдированный алюминий — более тяжелый и толстый алюминиевый продукт, используемый для внешней облицовки деревянных окон и дверей.

Экструзия — Процесс, при котором нагретый материал пропускается через матрицу, используемый для производства алюминия, винила (PYC) и других профилей или компонентов, используемых в производстве окон и дверей. Термин также используется для обозначения профилей или линейных профилей, производимых с помощью этого процесса и используемых для изготовления оконных и дверных компонентов.

Фрамужный светильник — Окно в форме полукруга над дверью или окном с излучающими решетками.

Fenestration — Первоначально архитектурный термин, обозначающий расположение окон, дверей и других застекленных участков в стене.Развивается, чтобы стать стандартным отраслевым термином для окон, дверей, световых люков и других застекленных проемов в зданиях. От латинского слова «фенестра», что означает окно.

Пальцевый шарнир — Зубчатое соединение, используемое для соединения двух деревянных частей встык.

Fixed lite — Окно без вентиляции или неработающее окно.

Фиксированная панель — Неработающая дверь, как правило, совмещенная с действующим дверным блоком.

Мешочек — Тонкая полоска металла или другого материала, отводящая воду от окна, двери или светового люка.

Флоат-стекло — Стекло, полученное способом, при котором лента перемещается по ванне с расплавленным оловом. Подавляющее большинство листового стекла в настоящее время производится этим методом. Термины «листовое стекло» и «листовое стекло» относятся к более старым методам производства, которые все еще используются ограниченно.

Дверь заподлицо — Дверь, изготовленная с использованием двух обшивок или поверхностей, разделенных по периметру конструкцией рамы из перекладин и рельсов. Двери заподлицо могут изготавливаться с пустотелым или сплошным сердечником.

Запотевание — Отложение или пленка, оставшаяся на внутренней поверхности герметичного стеклопакета из-за экстремальных условий или неисправности уплотнения.

Размер рамы — Фактический размер коробки блока, вне и вне габаритов (не включая форму для кирпича). Это важный параметр, используемый для деревянных окон Windsor особого размера.

Французские двери — Пара распашных дверей, которые открываются посередине. Также включает более широкие элементы перил и перил вокруг стекла, чем обычные застекленные двери.

Французский слайдер — раздвижная дверь внутреннего дворика с более широкими перекладинами и поручнями, имитирующими французскую дверь.

FSC — Лесной попечительский совет. Единственная всемирно признанная система сертификации, которая гарантирует, что продукция произведена из экологически и социально устойчивых управляемых лесов. FSC сертифицирует леса, а также производственные и дистрибьюторские цепочки, которые будут являться цепочкой поставок. Использование FSC CoC может принести строителям баллы через программы сертификации домов LEED и NAHB.

Полный круг — Круглый блок одинаковой ширины и высоты.

Сварка плавлением — Тип угловой конструкции, используемый с виниловыми и другими типами окон и дверей, в котором небольшое количество материала на концах двух частей плавится или размягчается, а затем сжимается, образуя единое целое. кусок. Также называется сварным уголком.

Размер стекла — Фактический размер стекла единицы. Это обычная выноска для большинства деревянных изделий Windsor стандартного размера (кроме дверей).

Остекление — Стекло (и другие материалы) в окне или двери. А также акт или процесс установки стекла на агрегат.

Упор для остекления — Элемент створки или дверной панели, удерживающий стекло на месте. А также реферал, который держит стакан на месте.

Glider — Окно с подвижной створкой, которая выдвигается по горизонтали. Также называется горизонтальным скользящим окном.

Gothic — Радиусная единица, которая обычно доходит до точки наверху, или конструкция решетки радиуса, не образующая полного круга.

Решетка — термин, относящийся к разделителям оконных стекол или мунтинам. Это может быть тип сборки, установленный внутри оконного или дверного блока, который можно отсоединить для очистки. Может быть установлен внутри герметичного стеклопакета, если его называют решеткой.

Полукруглый элемент — приклад или специальный полукруглый элемент, высота которого составляет половину ширины.

Hallmark — Программа сертификации окон и дверей, спонсируемая WDMA.

Ручка и навешивание — Всегда смотреть снаружи.

Стекло с твердым покрытием — Стеклянное изделие, на которое в процессе производства на стадии расплавленного стекла наносится покрытие. Этот тип покрытия, также известный как пиролитическое покрытие, обеспечивает поверхность, которая в целом не уступает по прочности поверхности обычного стекла, поэтому не требует специального обращения и не требует использования в стеклопакете. Другой тип стеклянного покрытия — это покрытие напылением, которое наносится во вторичном процессе. Эти типы покрытий, которые иногда называют мягкими покрытиями, обычно требуют дополнительной осторожности при обращении и производстве и должны использоваться в стеклопакете.

Головка — Главный горизонтальный элемент рамы в верхней части окна или двери.

Заголовок — Горизонтальный элемент каркаса, размещаемый над грубым проемом окна или двери, чтобы предотвратить нагрузку на каркас стеной или крышей. Также известен как перемычка.

Прирост тепла — Передача тепла снаружи внутрь посредством теплопроводности, конвекции и излучения через все поверхности дома.

Потери тепла — Передача тепла изнутри наружу посредством теплопроводности, конвекции и излучения через все поверхности дома.

Дверь с пустотелым профилем — Дверь заподлицо с двумя панелями или дверными поверхностями, разделенными по периметру стойками и направляющими. Обычно внутри двери между двумя поверхностями используется опора сотового типа.

Хоппер — окно с створкой, которая откидывается внутрь сверху.

Горизонтальный слайдер — Окно с подвижной створкой, которая выдвигается в горизонтальном направлении. Также называется скользящим окном.

IBC — Международный строительный кодекс.Опубликованный Советом по международному кодексу, IBC в первую очередь касается нежилого строительства.

ICBO — Международный совет строительных служащих. Одна из трех групп модельного кодекса в США, теперь объединяющаяся в Международный совет кодов.

IECC — Международный кодекс энергосбережения. Опубликованный Советом по международным кодексам, IEEC устанавливает методы соответствия для энергоэффективного строительства как жилых, так и нежилых зданий.

Неактивно — Фиксированная панель (O), если смотреть снаружи.

Внутренняя планка (имитация разделительного канала) — Разделительная планка между стеклом в блоке Windsor Divided Lite (WDL) (это не GBG или решетка между стеклами).

Внутренняя решетка — термин Виндзор для GBG, или решетка между стеклами.

In-sash — Стекло застеклено в створке перед установкой в ​​раму.

Изоляционное стекло (IG) — Два или более стекла с герметичным воздушным пространством между ними.Герметичное пространство может содержать воздух или быть заполнено инертным газом, например аргоном.

В развороте — Панели, которые откидываются внутрь, если смотреть снаружи.

IRC — Международный жилищный кодекс. Опубликованный Советом Международного кодекса, IRC в первую очередь касается малоэтажного жилищного строительства.

Жалюзи — Окно, состоящее из горизонтально установленных стеклянных жалюзи или планок, которые плотно прилегают друг к другу при закрытии и вращаются наружу при открытии.

Откос — Основные вертикальные элементы, образующие стороны оконной или дверной рамы, также относятся к горизонтальному элементу в верхней части оконной рамы, например, в головном и боковом косяках.

Глубина косяка — Ширина окна или двери от внутренней части до внешней части рамы, чтобы соответствовать толщине стены конструкции.

Jambliner — направляющая, устанавливаемая внутри косяков двухстворчатого окна, по которым скользят створки окна.

J-образный канал — Этот канал устанавливается или встраивается сбоку от окна или двери и предназначен для размещения концов сайдинга для придания законченного вида.

Разбитое (KD) — Разобранное окно или дверь.

Многослойное стекло — Два или более листа стекла с внутренним слоем из прозрачного пластика, к которому стекло прилипает в случае разрушения. Используется для повышения безопасности и защиты, а также для снижения уровня шума.

LEED — Лидерство в области энергетики и экологического дизайна. Система эталонных тестов, установленная USGBC, которая сертифицирует экологичные дома и здания путем накопления баллов, полученных за внедрение экологичных практик.Здания могут получать LEED. Серебряный, Золотой или Платиновый уровни сертификации.

Lineal — Профиль или форма стандартной длины, вырезаемые и обрабатываемые для изготовления оконных и дверных компонентов.

Перемычка — структурный элемент или балка над оконным или дверным проемом, которая поддерживает стену выше. Также называется заголовком.

Lite — кусок стекла. В окнах и дверях термин «lite» относится к отдельным оконным стеклам (а также к конструкциям, имитирующим внешний вид отдельных оконных стекол).Иногда пишется «свет».

Lite cut — Схема выкройки решетки радиатора.

Стекло с низким коэффициентом излучения (Low-E или LoE) — Стекло с покрытием, отражающее тепло.

Управляемые леса — Леса, к которым применялся ряд методов управления, включая предписанные выжигания, рубки ухода, рубки и посадки. Хорошо управляемые леса обеспечивают чистый воздух и воду, дома для диких животных, красивые пейзажи, места для отдыха и более 5000 товаров, которые мы используем каждый день.Плохо управляемые леса часто нездоровы и непродуктивны из-за перенаселенности, болезней, насекомых и конкуренции за свет, воду и питательные вещества. Плохо управляемые леса также являются причиной большого количества лесных пожаров. Управляемые леса совместимы с FSC и SFI.

Морское остекление — Метод остекления с использованием винилового чехла для окружения стекла. Также называется коммерческим остеклением.

Зажим для каменной кладки — Дополнительный зажим, который используется для установки окон в кирпич.

Проем в кирпичной кладке — Область в стене, оставленная открытой для окон или дверей.

МДФ — Древесноволокнистая плита средней плотности. Древесно-волокнистый композит, используемый в различных оконных, дверных и столярных изделиях.

MEC — Энергетический код модели. Установлено Законом об энергетической политике 1992 г., чтобы служить основой для государственных энергетических кодексов. На смену придет Международный кодекс энергосбережения (IECC).

Механическое окно — термин, обозначающий изделие, обычно виниловое, углы которого собираются с помощью винтов или других крепежных механизмов, в отличие от сварной угловой конструкции.Также называется окном с механическим креплением.

Стойка — компонент, используемый для конструктивного соединения двух оконных или дверных блоков.

Многоточечный замок — система запирания, приводимая в действие одной ручкой, которая фиксирует окно или дверь в двух или более точках запирания.

Muntin — Профиль или молдинг, вертикальный или горизонтальный, используемый для разделения стекла в створке на несколько перегородок. Обычно относится к компонентам, используемым для построения разделенных облегченных решеток или решеток, имитирующих разделенный облегченный вид.

Ребро гвоздя — Дополнительный компонент или неотъемлемое продолжение рамы окна или двери патио, которое обычно перекрывает обычную конструкцию шпильки и через которое забивают гвозди для фиксации рамы на месте.

Узкий слайдер — Раздвижная дверь патио с узкими перекладинами и поручнями для максимального открытия дневного света.

NFRC — Национальный совет по рейтингу окон. Стороннее агентство по сертификации, которое разработало и применяет единую национальную рейтинговую систему энергоэффективности оконных конструкций.

Рейтинговая система NRFC — Основой рейтинговой системы является процедура определения теплопроводности (U-значения) продукта. Дополнительные рейтинговые системы, разработанные NRFC, измеряют коэффициент солнечного тепла (SHGC), пропускаемость видимого света (VT), утечку воздуха (AL) и сопротивление конденсации.

Невозобновляемые ресурсы — Ограниченное количество ресурсов, которые нельзя заменить после того, как они были извлечены и использованы. Эти ресурсы, такие как алюминий и пластик, перерабатываются.

NWWDA — Национальная ассоциация деревянных окон и дверей. Торговая организация, которая установила множество стандартов, связанных с деревянными оконными и дверными изделиями. Теперь это Ассоциация производителей окон и дверей (WDMA).

Одношаговый дистрибьютор — Оптовая компания, которая покупает строительную продукцию у производителя и продает ее строителям, подрядчикам и домовладельцам, называется одноступенчатым дистрибьютором. Оптовый торговец, который покупает строительные изделия у производителя и продает их лесным складам и домам, которые, в свою очередь, продают строителям, подрядчикам и домовладельцам, называется двухступенчатым дистрибьютором.

Oriel — стиль окна, в котором верхняя створка больше нижней створки.

Выдвижной — Панели откидываются наружу, если смотреть снаружи.

Палладиан — Большое окно с аркой, обрамленное меньшими окнами с каждой стороны.

Панель — Деталь, обычно деревянная, монтируемая внутри стоек и направляющих дверей. Также используется для обозначения всей двери.

Панорамирование — При замене окна используется внешняя алюминиевая облицовка, которая может выступать по периметру оконного проема; используется для прикрытия старого оконного материала.

Ограничитель разделения — Узкий профиль, встроенный или накладной, удерживающий створку или панель в нужном положении в раме.

Решетка по периметру — Решетка с рамкой по периметру. Также известна как объемная решетка.

Окно изображения — большое нерабочее окно, которое обычно длиннее своей ширины и обеспечивает панорамный обзор.

Поворотное окно — Блок с створкой, которая открывается или закрывается за счет поворота на поворотных осях с обеих сторон створки или сверху и снизу.

Листовое стекло — Плоское стекло, полученное путем шлифовки и полировки для создания параллельных плоских поверхностей, обеспечивающих отличный обзор. Хотя этот термин все еще широко используется, большая часть оконного стекла в настоящее время производится с использованием флоат-процесса. См. Флоат-стекло.

Поликарбонат — пластик, используемый для остекления.

Поливинилбутираль (ПВБ) — пластиковый материал, используемый в качестве промежуточного слоя в конструкции некоторых типов многослойного стекла.

Поливинилхлорид (ПВХ) — экструдированный материал, используемый для оконных и дверных рам

Вторичный материал после бытового использования — Любой бытовой или коммерческий продукт, который служил своему первоначальному, предполагаемому использованию, а затем подвергается вторичной переработке.

Предварительно используемый вторичный материал — Промышленный производственный лом, подлежащий вторичной переработке.

Предварительная подвеска — Компания, которая покупает двери, обрамление, фурнитуру, стеклянные перегородки и другие компоненты и подготавливает (или предварительно подвешивает) устройство к установке.

Основная активная панель — Активная панель (X) двустворчатой ​​двери.

Главное окно — добавлено главное окно, в отличие от шторма или комбинированного модуля.

Загрунтованное окно — Дополнительное оборудование для заводской отделки, готовое к нанесению отделочного покрытия.

Проекционное окно — Окно, в котором створка открывается на петлях или шарнирах. Относится к створкам, навесам и хопперам.

Пултрузия — Процесс, используемый для производства композитных профилей из стекловолокна или компонентов, используемых для производства окон и дверей. Термин также обычно используется для обозначения композитных профилей или линейных профилей, вырезанных и обработанных для изготовления оконных и дверных компонентов.

Пиролитическое стекло — Стеклянный продукт, на который наносится покрытие, обычно для обеспечения низкой излучательной способности или защиты от солнечного излучения, во время производственного процесса на стадии расплавленного стекла.Этот тип покрытия, обычно называемый твердым покрытием, предлагает поверхность, которая обычно столь же прочна, как и обычная стеклянная поверхность, и поэтому не требует специального обращения и не требует использования в стеклопакете. Другой тип стеклянного покрытия — это покрытие напылением, которое наносится во вторичном процессе. Эти типы покрытий, которые иногда называют мягкими покрытиями, обычно требуют дополнительной осторожности при обращении и производстве и должны использоваться в стеклопакете.

Четвертькруглый элемент — Приклад или специальный четвертькруглый элемент, высота и ширина которого равны.

Излучение — Передача тепла в виде электромагнитных волн от одной отдельной поверхности к другой. Стекло Low-E предназначено для уменьшения теплопередачи этого типа за счет отражения электромагнитных волн.

Радиочастота (RF) — Технология, используемая со сканерами штрих-кода и другими устройствами ввода в системах слежения за производством и складом.

Рельс — Горизонтальный элемент каркаса оконной створки или двери.

Светоотражающее стекло — Стекло с покрытием для отражения видимого света и солнечного излучения, падающего на поверхность стекла.

RESFEN — компьютерная программа, предназначенная для расчета энергопотребления на основе выбора окон в жилых зданиях.

Алюминий прокатанный — Метод плакирования с использованием метода гибки прокатного типа. В основном используется в обшивке створок.

Мансардное окно — Управляемый элемент, подобный световому люку, размещенному на наклонной поверхности крыши.

Черновой проем — Обрамленный проем в стене, в который устанавливается оконный или дверной блок.

Круглый верх — Один из нескольких терминов, используемых для различных оконных блоков с одним или несколькими изогнутыми элементами рамы, часто используемых над другим оконным или дверным проемом. Также называемые арочными вершинами, круглыми вершинами и круглыми головками.

Изображение с круглым верхом — Настоящее полукруглое изделие с вытянутыми ножками.

R-value — Сопротивление теплопередаче или тепловому потоку. Более высокие значения R указывают на большую изоляционную ценность. R-значение часто используется в изоляционной промышленности и является обратной величиной U-значения, значения, более широко используемого в оконной промышленности.

Безосколочное стекло — упрочненное или армированное стекло, которое меньше подвержено разрушению или расколу и с меньшей вероятностью может стать причиной травм в случае разбития. Закон требует, чтобы стекло в дверях было безопасным, например закаленным или ламинированным стеклом.

Створка — Комплект стоек и направляющих (вертикальных и горизонтальных элементов), превращенных в раму для удержания стекла.

Шнур створки — Веревка или цепь в двойных окнах, которые прикрепляют створку к противовесу.

Подъемник створки — Выступающая или утопленная ручка на внутренней нижней направляющей нижней створки на двойном или одинарном навесном окне.

Размер створки / Размер створки — Фактический размер створки единицы. Общая или обычная выноска для продуктов с двойной подвеской.

Утяжелители для створок — Скрытые чугунные утяжелители, используемые для уравновешивания створок старых двойных окон.

SBCCI — Международный конгресс Южного строительного кодекса. Одна из трех групп модельных кодов в США теперь объединяется в Международный совет кодов.

Вторичная активная панель — Это пассивная панель (X) двустворчатой ​​двери.

Верхняя часть сегмента (верхняя часть сегмента) — Блок радиуса сегмента с ножками одинаковых размеров.

Верхняя (сегментная) четверть сегмента — Единица радиуса сегмента с разными размерами ног.

Самоочищающееся стекло — Стекло, покрытое тонким прозрачным слоем диоксида титана. Это покрытие очищает окно в два этапа, используя два различных свойства: фотокатализ и гидрофильность. На солнечном свете фотокатализ заставляет покрытие химически разрушать органическую грязь, адсорбированную на окне. Когда стекло намокает дождем или другой водой, гидрофильность снижает углы контакта до очень низких значений, в результате чего вода образует тонкий слой, а не капли, и этот слой смывает грязь.

Система последовательного запирания — Тип многоточечной системы запирания, используемой в оконных створках. Нижние замки входят в зацепление и частично закрывают створку перед зацеплением верхних замков.

Установка — Блок в комплекте со всеми надставками и кожухами, готовый к установке при черновом вскрытии.

SFI — Инициатива устойчивого развития лесов. Инициатива, посвященная совершенствованию устойчивого лесопользования в США и Канаде. SFI сертифицирует леса, а также производственные и дистрибьюторские цепочки, которые будут CoC.Использование древесины SFI CoC позволяет зарабатывать баллы по программе NAHB.

Коэффициент затенения (SC) — мера способности окна передавать солнечное тепло по сравнению с этой способностью для одиночного прозрачного стекла. Чем ниже коэффициент затемнения устройства, тем меньше солнечного тепла он передает и тем выше его способность затенять. Этот метод измерения постепенно отменяется в пользу коэффициента солнечного тепла (SHGC).

Листовое стекло — Прозрачное плоское стекло, используемое в старых окнах, в настоящее время в значительной степени заменено флоат-стеклом.

Sidelites — Узкие фиксированные элементы, соединенные с рабочими дверными блоками или соединенные с ними для придания более открытого вида.

Порог — Основной горизонтальный элемент, образующий нижнюю часть рамы окна или двери.

Носик порога — Двойная навесная деталь, добавленная к основному порогу агрегата.

Simulated split lite (SDL) — Тип решетки или конструкции решетки, которая создает видимость нескольких меньших стеклянных панелей, разделенных панелями, но на самом деле использует более крупные стеклянные панели с панелями, размещенными между ними и / или на них. поверхности стеклянных слоев.

Одинарное остекление — Единственное стекло в окне. Обычно не так энергоэффективно, как изоляционное стекло или другие формы двойного остекления.

Одинарное подвесное — Окно, напоминающее двойное или вертикально раздвижное окно, с фиксированной верхней створкой.

Стекло одинарной прочности — Стекло толщиной от 0,085 до 0,100 дюйма.

Кожа — Отдельный кусок материала, используемый в качестве лицевой стороны двери.

Перекрытие — термин для полной дверной панели, которая не была подготовлена ​​для установки в раму.

Умное окно — общий термин, иногда используемый для окон с высокой энергоэффективностью или окон с переключаемым стеклом для управления солнечным усилением.

Стекло с мягким покрытием — Стеклянный продукт, на который наносится вторичный процесс, известный как напыление, обычно для обеспечения низкого коэффициента излучения или защиты от солнечного излучения. Этот термин относится к тому факту, что эти типы покрытий обычно требуют некоторой дополнительной осторожности при обращении и изготовлении и должны использоваться в стеклопакете.Твердое покрытие или пиролитическое стекло наносят в процессе производства на стадии расплавленного стекла. Этот тип покрытия обеспечивает поверхность, которая в целом такая же прочная, как и обычная стеклянная поверхность, поэтому не требует специального обращения и не требует использования в стеклопакете.

Солнцезащитное стекло — Стекло, изготовленное с покрытием или оттенком, которое поглощает или отражает солнечную энергию, тем самым уменьшая солнечное излучение.

Коэффициент солнечного тепловыделения (SHGC) — Рейтинг, который теперь обычно заменяет коэффициент затенения, измеряя способность окна передавать солнечное тепло.Он измеряет как прямую пропускаемую солнечную радиацию, так и солнечную радиацию, поглощаемую стеклом и впоследствии проходящую. Чем ниже коэффициент притока солнечного тепла, тем меньше солнечного тепла он передает и тем выше его способность затенять. Это примерно равно коэффициенту затемнения, деленному на 1,15. Он выражается числом без единиц измерения от 0 до 1.

Дверь со сплошным сердечником — Дверь заподлицо, изготовленная из твердого материала, помещенного внутри дверной обшивки.

Класс передачи звука (STC) — рейтинг, измеряющий акустические свойства окна или его способность снижать передачу звука. Рейтинг STC определяется путем измерения передачи звука в выбранном диапазоне звуковых частот. Чем выше число, тем меньше звука передается.

Спектрально-избирательное стекло — Стекло с покрытием или тонированное стекло с оптическими свойствами, которые прозрачны для одних длин волн и отражают для других. Как правило, спектрально-селективные покрытия предназначены для пропуска высоких уровней видимого или дневного света в здание и отражения коротковолнового и длинноволнового инфракрасного излучения.

Spread mull — термин, используемый для добавления пробела между матрицами. Этот размер основан на ширине между рамами, а НЕ на внешнем размере корпуса.

Покрытие распылением — вторичный производственный процесс, при котором на стекло наносится тонкий слой материалов, обычно предназначенный для обеспечения низкой излучательной способности или защиты от солнечного излучения. Покрытия методом распыления обычно называют мягкими покрытиями, поскольку они обычно требуют некоторой дополнительной осторожности при обращении и изготовлении и должны использоваться в стеклопакете.Твердое покрытие или пиролитическое стекло наносят в процессе производства на стадии расплавленного стекла. Этот тип покрытия обеспечивает поверхность, которая в целом такая же прочная, как и обычная стеклянная поверхность, поэтому не требует специального обращения и не требует использования в стеклопакете.

Stat / Стационарный — Не двигается.

Решетка радиатора — Решетка без периметра.

Стойка — Основные вертикальные элементы рамы створки или двери.

Дверь со стойками и поручнями — Деревянная дверь традиционного типа с вертикальными стойками и поручнями с проемами, заполненными выступающими деревянными панелями или стеклом.

Табурет — Внутренняя отделка, которую иногда используют для удлинения подоконника и в качестве узкой полки.

Стоп — Молдинг, используемый для удержания, позиционирования или разделения оконных или дверных частей; молдинг или компонент на внутренней стороне оконной рамы, на которую упирается или закрывается оконная створка.Также называется бортик, боковой упор, упор для окна и упор для разделения.

Стоп, остекленный — Типичный метод использования упора с глазировочным компаундом для уплотнения.

Stud карман — Спред Малл с полем выбивает блоки для шпилек, чтобы бежать между подогретыми единицами.

продольный брус рамы вышки — это створка часть добавляется к нижней передней части створки с образованием отстойные из подоконника.

Суперокно — общий термин для окна с очень низким U-значением.Как правило, он включает в себя несколько остеклений, низкоэмиссионные покрытия, газовые заливки и изоляционную прокладку.

Устойчивое развитие — Один из часто упоминаемых аспектов зеленого движения. При этом основное внимание уделяется ответственному использованию ресурсов и управлению ими, уделяя особое внимание использованию возобновляемых ресурсов, а не ограниченных ресурсов.

Распашная дверь — термин Виндзор для всех вариантов распашных дверей, включая одинарные, двухшарнирные, центральные петли; одно-, двух- и трехпанельные варианты.

Закаленное стекло — Стекло подверглось термообработке, чтобы выдерживать большие, чем обычно, нагрузки на его поверхность. Когда он разбивается, он разбивается на мелкие кусочки, чтобы уменьшить опасность.

Tenon — прямоугольный выступ, вырезанный из куска дерева для вставки в паз.

Тепловой разрыв — Теплоизолирующий материал с низкой проводимостью, используемый между внутренними и внешними алюминиевыми (или другим проводящим материалом) элементами окон и дверей из алюминия.

Наклонное окно — Одно- или двухвесное окно с приводной створкой, которое можно наклонить в комнату, чтобы можно было мыть внешнюю поверхность изнутри.

Оттенки — Серый и бронзовый доступны в качестве стандартных опций для прозрачного или Low-E IG.

фрамуга — Окно, используемое поверх двери или окна, в первую очередь для дополнительного освещения и эстетической ценности.

Тройное остекление — Использование трех стекол из стекла или пластика с двумя воздушными пространствами между ними. Обычно относится к герметичному изоляционному элементу.

Истинно разделенные светильники (TDL) — Традиционная оконная конструкция, включающая меньшие стеклянные панели, фактически разделенные панелями, вместо того, чтобы имитировать такой внешний вид с более крупными стеклянными панелями и решеткой или решеткой, размещенной между или на поверхностях окон. стеклянные слои.

Трубчатый / полый ПВХ — Технология экструзии, используемая для окон из ПВХ для повышения прочности конструкции.

Двухступенчатый дистрибьютор — отраслевой термин для оптовой компании, которая покупает строительную продукцию у производителя и продает ее лесным складам и домам, которые, в свою очередь, продают строителям, подрядчикам и домовладельцам. Оптовый торговец, который покупает строительную продукцию у производителя и продает ее строителям, подрядчикам и домовладельцам, называется одношаговым дистрибьютором.

Коэффициент U — величина теплового потока через компонент здания от воздуха помещения к воздуху снаружи. Также называется U-значением. Чем ниже коэффициент U, тем лучше изоляционные свойства. U-фактор, рейтинг, более широко используемый в оконной промышленности, является обратной величиной R-значения, рейтинга, обычно используемого в изоляционной промышленности.

Ультрафиолетовый свет (УФ) — Невидимые лучи солнечного излучения в коротковолновом фиолетовом конце спектра. Ультрафиолетовые лучи могут вызвать выцветание лакокрасочного покрытия, ковров и тканей, а также привести к порче некоторых материалов.

Размер блока — Габаритные размеры оконного блока, включая кирпичную опалубку, подкладку и т. Д. Для блоков с грунтовкой. Размер рамы и размер блока одинаковы для продуктов Clad Windsor.

НПВХ — поливинилхлорид, обычно используемый во многих строительных изделиях. Добавленная буква «u» означает НЕПЛАСТИЦИРОВАННЫЙ или жесткий ПВХ. Буква «u» НЕ означает УФ-стабилизацию; ВСЕ ПВХ устойчивы к УФ-излучению.

USGBC — Совет по экологическому строительству США. Некоммерческая организация, которая продвигает методы зеленого строительства и обучает людей в отрасли тому, что значит быть экологичным.Эта организация состоит из людей, работающих в разных сферах строительной индустрии, и установила ориентир для программы сертификации домов по системе LEED.

Винил — общий термин для поливинилхлорида или ПВХ, экструдированного материала, используемого для оконных и дверных рам.

Коэффициент пропускания в видимой области спектра (VT) — измерение количества света, проходящего через продукт. VT выражается числом от 0 до 1. Чем выше VT, тем выше потенциал дневного освещения.

Теплая кромка — Тип конструкции изоляционного стекла с воздушной прокладкой, обеспечивающей более низкую теплопроводность, чем традиционная алюминиевая прокладка. Стеклопакеты с теплым краем обычно обладают более высокой устойчивостью к конденсации и постепенным улучшением энергетических характеристик окна.

WDMA — Ассоциация производителей окон и дверей. Эта торговая организация, ранее называвшаяся Национальной ассоциацией деревянных окон и дверей, установила множество стандартов, касающихся деревянных окон и дверей.

Герметизирующая прокладка — Материал или устройство, используемое для герметизации отверстий, щелей или трещин вентиляционных оконных и дверных блоков для предотвращения проникновения воды и воздуха.

Сливное отверстие — Небольшое отверстие в оконном или подоконном элементе, через которое вода может стекать наружу здания.
