Оконный проём в кирпичной стене: кладка, устройство и размеры

Всем известно, что сохранение тепла в доме очень часто зависит именно от окон. Все новые здания строятся с использованием современных сберегающих тепло окон. От правильного их возведения зависит, насколько тепло и комфортно будет в новом доме. Оконные проемы в кирпичной кладке должны быть заранее продуманы и просчитаны, все размеры отражены в чертежах проекта возводимого здания.

Сохранение тепла в доме во многом зависит от того, насколько правильно установелены окна.

Устройство всех оконных конструкций в кирпичных стенах нужно делать с большой тщательностью и с обязательным соблюдением всей технологии.

Инструмент, необходимый, чтобы провести устройство оконных проемов в кладке из кирпича:

1. Отвес.
2. Кельма каменщика.
3. Молоток каменщика.
4. Уровень брусковый.
5. Шнур каменщика.
6. Расшивка.
7. Правило.
8. Гидроуровень.
9. Рулетка и складной м.
10. Шабровка.
11. Порядовка.
12. Угольник.
13. Ящик каменщика.

Кладка оконных проемов в кирпичной стене

Часто бывает, что строители начинают проводить монтаж пластиковых окон на нижних этажах дома, тогда как каменщики только заканчивают кладку и обустройство оконных проемов на верхних этажах. При этом не допускаются отклонения в размерах проема от существующих чертежей даже на 1 см.

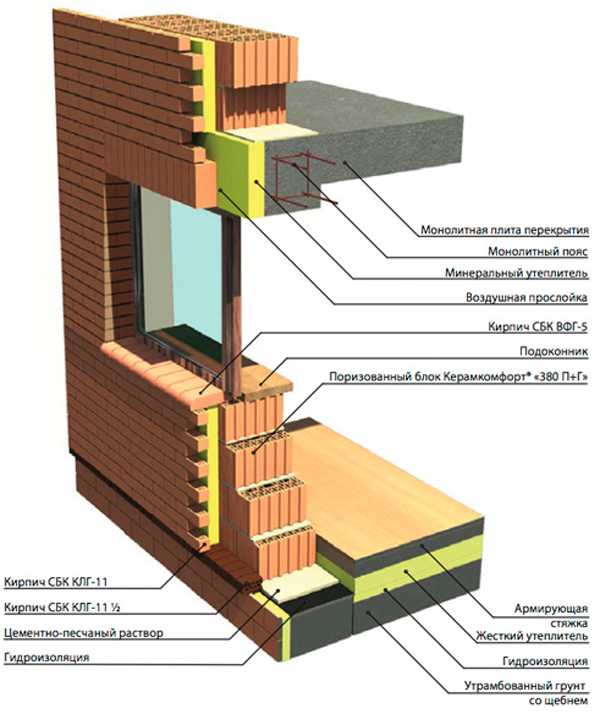

Для хорошей теплоизоляции в оконном проеме облицовочная кладка фасада делается с выступом¼ кирпича относительно черновой кладки (выступ под окна). Поэтому, чтобы не промахнуться с размерами, нужно иметь представление о том, как проводится устройство стеклопакета в оконный проем.

Перемычки:
1. Железобетонные
2. Из стального профиля или уголка.
3. Клинчатая кирпичная.
4. Арочная кирпичная.

Окна обычно делают после двух комплектов пятирядной кладки, а под подоконником должен быть еще тычковый ряд. Таким образом, окно открывается где-то на 14-м ряду кладки из кирпича. Во время укладки стены, в которой будет находиться оконный проем, каменщику необходимо сразу взять на заметку размеры в чертежах. Кладка первого ряда облицовки должна производиться так, чтобы все края проема совпадали с вертикальным швом стены или выходили под середину кирпича.

Ширину проема нужно делать чуть шире, чем указано в чертежах по высоте проема. Ни в коем случае их нельзя делать уже. Подогнать высоту проема можно, регулируя толщину шва.

Для перекрытия оконных проемов обычно используют 120-й уголок. Он заранее выпиливается по размеру (при этом нужно оставить захват около 10 см) и окрашивается. Устройство уголка производится по уровню строго горизонтально. Для этого нужно, чтобы облицовочная кладка всех рядов располагалась также строго горизонтально.

Часто при строительстве коттеджей делают окна с полукруглыми, арочными и даже круглыми формами. Кладка таких конструкций требует высокой квалификации исполнителя.  Для перекрытия оконных проемов используют металлические уголки, самодельные или уже готовые бетонные перемычки и монолит по месту.

Что делать, если стена уже возведена, а вы решили сделать еще одно окно? А может, вам захотелось сделать перепланировку в квартире и устроить окошко в кирпичной стене между двумя комнатами? Выход есть. Окошко можно сделать и в таких случаях.

Инструмент, необходимый при создании оконных проемов в уже существующей кирпичной стене:

• молоток;
• лом;
• пика;
• кувалда;
• отбойный молоток;
• болгарка;
• перфоратор;
• треугольник;
• строительный уровень;
• рулетка;
• маркер.

Этапы установки оконных проемов в готовой стене

Этап 1. Разметка

Сначала устанавливается и закрепляется перемычка, потом пробивается остальная часть стены.

Все дверные и оконные проемы в стене нужно начинать с нанесения разметки. Для этого, используя большой треугольник, необходимо поставить точки для всех отверстий и перемычек будущего здания. Если окно делается в наружной стене, то разметку тоже лучше осуществлять снаружи. Нужно помнить, что самый верхний край перемычки нужно располагать в нижнем ряду кладки из кирпича. После этого с каждого края перемычки нужно добавить около 15 см для закрепления ее опорами. В качестве перемычки над проемами нужно использовать стальные прокатные профили или железобетонные балки.

Этап 2. Монтаж опоры
Все регулируемые опоры кладутся на расстоянии 60-80 см от стены. После этого на опоры кладется деревянный брус, который необходим для распределения нагрузки.

Этап 3. Подготовка стены
На наружной стороне стены отмечаются положения балок. Далее следует просверлить стену так, чтобы была возможность перенести отметки для шпилек на внутреннюю стену. Работа производится с обеих сторон кирпичной стены.

Этап 4. Устройство шпилек
Шпильки вставляются в сквозные отверстия. С обеих сторон они должны одинаково выступать. Затем выступы (шпильки) подпираются регулируемыми опорами с двух сторон. Вся опорная конструкция фиксируется при помощи гвоздей. Гвозди нужно забить в опорные доски и шпильки.

Этап 5. Разборка кирпича
С помощью молотка и зубила стена очищается от штукатурки до тех пор, пока кирпичная кладка не будет обнажена в пределах всей площади проема. С каждой из сторон нужно прибавить примерно по 2-3 см. В том месте, где будет располагаться перемычка, можно осторожно начинать разбирать кирпичи. После этого вставляется балка.

Обрамление проема желательно закрепить при помощи металлических уголков и пластин.

Этап 6. Прочистка
Аккуратно снимается первый слой кладки, который находится под перемычками. Работа проделывается с обеих сторон. После этого можно очень осторожно освободить остальную часть проема от кирпича. Все выступающие части кирпича нужно отколоть. Для того чтобы сделать края проема сразу ровными (для уменьшения в дальнейшем трудоемкости при обработке), необходимо после монтажа перемычки болгаркой сделать пропил.

Этап 7. Монтаж и устройство окон
После того как оконные проемы в стене выполнены, можно приступать к монтажу окон и последующей отделке.

Иногда возникает и обратная ситуация, когда оконный проем, наоборот, нужно заложить. Из инструмента в этом случае понадобится:

1. Ведро для замеса раствора.
2. Строительный миксер или дрель со специальной насадкой-венчиком.
3. Строительный мастерок (кельма).
4. Строительный уровень.
5. Щетка для грунтовки.

Этапы перекрытия оконного проема

При заделке оконного проема, не забывайте про теплоизоляцию.

1. Замес раствора (лучше делать погуще, чтобы он сильно не растрескивался).
2. Очистка поверхности от пыли и прочих загрязнений.
3. Грунтовка поверхностей.
4. Кладка кирпича (для экономии кирпич можно класть на ребро).
5. Задувание щелей строительной пеной.
6. Укладка сверху листов пенополистирола.
7. Отделка.

Необходимо помнить, что, делая перепланировку квартиры или дома, каждый неправильно выполненный проем приводит к деформации окна и стены, а также нарушает конструкцию дома и даже может привести к обрушению части дома.

как сделать и усилить проем под двери, окна. Основные правила устройства проема в кирпичной стене

Март 17 • Ремонтные и строительные работы • Просмотров 3802 • 2 комментария к записи Проем в кирпичной стене: как сделать и усилить проем под двери, окна

Часто, выполняя ремонтные работы в доме, приходится сталкиваться с трудностями при устройстве дополнительной двери или окна. Конечно, нельзя сказать, что задача эта простая. Скорее наоборот: и сложная, и ответственная, но выполнимая. О том, как сделать проем в кирпичной стене, расскажет наша статья.

Содержание

• Прежде всего — подготовка
  • Виды стен
  • Необходимые подробности о стене
  • Рекомендации профессионалов
• Как делать проемы в кирпичных стенах
  • Приступаем к пробивке дверного проема в несущей кирпичной стене
  • Устанавливаем опоры
• Оконный проем в кирпичной стене

Прежде всего — подготовка

К выполнению проема в кирпичной стене следует подходить со всей ответственностью, иначе не избежать неприятностей. Сначала разберитесь, к какому виду относится намеченная для устройства новой двери или окна, стена, что скрывается у нее внутри.

Виды стен

Все они делятся на 2 основных вида:

1. Несущая. Само ее название говорит о том, что она нагружена сверху. В случае, когда вам удастся найти план дома, то вы легко узнаете, где какие стены находятся. Если нет, то ориентируйтесь на следующие признаки, указывающие на то, что стена относится к несущим:

• наружные стены;
• общие с соседними квартирами;
• выходящие на лестничную площадку;
• стены, на которые плиты перекрытия опираются меньшей стороной;
• толщина кирпичной стены больше 380 мм.

2. Не несущие нагрузок. Представляют собой обычные перегородки, нагруженные только собственным весом.

Необходимые подробности о стене

Определившись, с какой стеной нам предстоит иметь дело, узнаем о ней побольше:

• проходит ли внутри скрытая проводка;
• есть ли в стене арматура или трубы;
• имеется ли дымоход и в каком месте расположен.

Простым осмотром эти сведения получить невозможно, поэтому необходимо пользоваться металлодетектором. Обнаружение каких-нибудь препятствий вовсе не обозначает, что проем в кирпичной стене сделать невозможно. Проблемы просто устраняем:

• электропроводку переносим в другое место;
• от дымохода отступаем не менее 300 см;
• с трубами дело несколько серьезней, здесь не обойтись без специалиста.

Рекомендации профессионалов

При устройстве проема рекомендуют учитывать следующие моменты:

1. Величина проема должна соответствовать строительным нормам.
2. Высота проема в несущей стене не должна превышать 2,1 м, а ширина 0т 0,7 м до 2 м. Если квартира размещена на первом этаже, то максимальная ширина проема ограничивается 0,9 м.
3. Расположение проема — центр стены.
4. Правильно, когда верх проема в кирпичной стене совпадает с цементным швом кладки.
5. Устраивая новую дверь, проем для нее делайте так, чтобы между дверной коробкой и стеной оставался люфт в 2,5 см по бокам и 0,6 см вверху. Такое же правило действует и при выполнении оконных проемов.
6. Проем шириной до 0,9 м в дополнительном усилении не нуждается. Если ширина больше, то стену обязательно укрепляют. Устройство проема в несущей стене всегда сопровождается установкой укрепляющий конструкций.

Как делать проемы в кирпичных стенах

Вооружившись знаниями теоретическими, приступаем к применению их на практике, но сначала запасаемся инструментом:

• перфоратором;
• болгаркой с алмазным диском;
• зубилом ;
• кельмой;
• молотком;
• шлямбуром;
• метровой линейкой, угольником, рулеткой.

Нельзя начинать работу и без необходимых материалов:

• бруса деревянного;
• уголка минимум 35х35 мм;
• необходимых компонентов для бетонного раствора;
• досок;
• метизов.

Приступаем к пробивке дверного проема в несущей кирпичной стене

Выполняем работу в такой последовательности:

• Оголяем кирпичную кладку в месте будущего проема.
• Выполняем разметку, используя линейку и большой угольник.
• Очерчиваем места под перемычки, и если проем шире 0,9 м, то, отступив 150 мм от края, отмечаем точки установки опор для укрепления конструкции.
• Отрезаем уголок 2 шт. длиной на 30 см больше, чем проем по ширине.
• Устанавливаем на болгарку алмазный диск и делаем с двух сторон прорезы под уголки. Под профиль 40х40 мм углубляемся на 40 мм.
• Закладываем уголки в образовавшиеся ниши, закрепляем их шпильками. Щели заполняем цементным раствором.
• Проделываем по периметру планируемого проема еще по 2 вертикальных и по 6 горизонтальных прорезей с каждой стороны. Глубина их равняется размеру полки уголка, используемого для придания большей прочности проему.
• Разрезаем уголок, который вставляется в прорези и складываем попарно левые и правые элементы.
• Скрепляем струбцинами по 2 заготовки, и выполняем отверстия в каждой паре.
• Устанавливаем сначала вертикальные, а затем горизонтальные профили в прорези и через имеющееся в них отверстия просверливаем стену. Так попарно монтируем все заготовки.
• Вставляем в заготовленные отверстия стяжки в виде шпилек из арматуры с минимальным диаметром 1,2 см. Закрепляем их очень туго с каждой стороны сложным крепежным узлом, состоящим из шайбы обычной, гравера и гайки.

Теперь, когда нагрузки на стену распределены равномерно, можно приступать непосредственно к пробивке. Итак, продолжаем устройство проема в кирпичной стене:

• просверливаем перфоратором отверстия в нескольких местах, чтобы ослабить кладку;
• выбиваем кирпичи при помощи молотка или кувалды;
• отбиваем выступающие края кирпичей, зачищаем образовавшийся проем от мусора;
• выполняем сварку профилей, зачистку сварочных швов, покраску всей металлической конструкции и заделку всех зазоров цементным раствором.

Проем в кирпичной стене выполняют и немного другим способом:

1. Как и в первом случае, после разметки в стене выполняют штроб для установки перемычки.
2. Швеллер разрезают на 2 равных куска и вкладывают в штробы с двух сторон будущего проема.
3. Сверлят отверстия диаметром 2 см, расстояние между центрами которых 0,5 м. Вставляют болты и стягивают отрезки швеллера.

Если стена не несущая, то сразу приступают к пробивке проема, а если предстоит делать проем в несущей кирпичной стене, то никак не обойтись без усиления.

Устанавливаем опоры

Сооружают опоры, отступив от стены 600-900 мм. Как материал для их возведения используют:

• кирпич, выкладывая из него колонны;
• балки железобетонные, деревянные, металлические, домкраты.

Оконный проем в кирпичной стене

Как правило, устраивают оконный проем в кирпичной стене самонесущей. Работы, выполняемые при устройстве оконного проема в кирпичной стене аналогичны тем, которые предусматриваются при пробивке проема под дверь:

1. Разметка — лучше снаружи, если позволяют условия.
2. Пробивка штроба под перемычку.
3. Закладка перемычки из уголка, швеллера или железобетонной балки. Если выбран последний вариант, то дырка делается сквозной.
4. Отметка положения балок снаружи.
5. Сверление стены снаружи с целью переноса на внутреннюю часть координат для установки шпилек.
6. Установка шпилек, выполненных из деревянного бруса. При этом необходимо следить, чтобы их концы одинаково выступали как с внутренней, так и с противоположной стороны .
7. Монтаж опор с последующей укладкой на них деревянного бруса, чтобы рассредоточить нагрузки.
8. Фиксация опорной конструкции при помощи гвоздей, соединяющих шпильки и опорные бруски.
9. Удаление кирпичей в месте, где запланирована установка перемычки и монтаж самой перемычки.
10. Демонтаж первого ряда кирпичей под перемычкой. Правильно, когда это делается с обеих сторон.
11. Удаление остальной части кирпичной кладки и обивка выступающих краев кирпичей. Если работать алмазным инструментом, то проем сразу получится ровным.

И в заключение: Устройство проема в несущей кирпичной стене — дело очень ответственное. Не начинайте ничего предпринимать, пока у вас на руках не будет утвержденного проекта. Особенно важно соблюсти это условие, если вы живете в многоэтажном доме. Из-за ваших неправильных действий может нарушиться конструкция всего дома.

А вот видео о том, как сделать проем в кирпичной стене:

« Скворечник из подручных материалов: пошаговая инструкция Детские песочницы с крышкой: пошаговая инструкция »

Как установить окно в существующую кирпичную стену?

Многие люди от природы любят дома из красного кирпича, особенно с деревянными окнами. Хотя вы можете утверждать, что эстетику и долговечность кирпичного дома трудно сопоставить, одна проблема, которую люди не всегда учитывают, заключается в том, насколько сложно установить или заменить окна в существующей кирпичной стене.

Обычный метод замены окна с кирпичной стеной — полная замена оконной рамы. Дело в том, что полная замена окон в кирпичном доме может быть сложной, дорогой и потенциально вредной для вашего дома. Вот почему здесь, в Fenster Components, мы рассказываем об альтернативах для замены полнорамных окон. В этом блоге мы обсуждаем «как» и «сколько» ставить окна в кирпичном доме, а также некоторые качественные и недорогие альтернативы.

Можно ли вставить окно в кирпичную стену?

Во-первых, краткий ответ: да, вы можете установить окно в кирпичную стену. С учетом сказанного, это может быть крупная работа по реконструкции, и процесс может быть сложным. Важно сделать каждый шаг абсолютно правильным. Если все сделано неправильно, вы можете столкнуться с такими проблемами, как неисправные окна, разрушение стен или другие структурные и эстетические проблемы. Чтобы этого избежать, давайте посмотрим на общий процесс.

Как вставить окно в кирпичную стену?

Хотя точного списка или набора шагов в этом процессе нет, каждый список, скорее всего, будет включать следующее:

1. Прежде всего, прежде чем что-либо делать со стеной, убедитесь, что она способна выдержать нагрузку окно.
2. Затем вы должны проверить, нет ли препятствий, которые вам, возможно, придется обойти. Это могут быть кусты, деревья, кустарники, электропроводка, воздуховоды, инженерные коммуникации или что-то еще, что может помешать этому проекту. Конечно, чем больше препятствий вам предстоит преодолеть, тем больше времени и ресурсов вам, вероятно, придется потратить.
3. Поддержите те участки стены, которые потребуют усиления после вырезания оконного проема.
4. Четко отметьте часть, которая будет удалена со стены, с обеих сторон.
5. Когда вы начнете разбирать проем, делайте это сверху вниз к низу.
6. Убедитесь, что стороны проема перпендикулярны (параллельны и перпендикулярны) плоскостям стены.
7. После этого вы установите фурнитуру и стекло для окна и рамы.
8. Затем вы можете отделать части сайдинга или фасада новой кладкой или сайдингом.

Другое Окна в кирпичной стене Детали На что обратить внимание

Важно понимать, что в этом процессе вы подвергаетесь нескольким рискам. Один из рисков, независимо от того, устанавливаете ли вы новое окно или полностью заменяете существующее, — это повреждение вашего дома. Если вы не выполните все должным образом, вы можете повредить части стены или сайдинга, которые не должны были быть удалены в процессе. Точно так же вы можете разорвать внутреннюю часть стены, если не будете осторожны.

Еще один риск — поставить под угрозу структурную целостность стены или даже вашего дома в целом. Если вы не поддерживаете стену должным образом или не обеспечиваете выносимую нагрузку, вы можете создать для себя более дорогостоящую и долгосрочную проблему. То же самое можно сказать и о неправильной установке или обрамлении окна в кирпичной стене, что привело к повреждению стекла или рамы.

Сколько стоит установить окно в кирпичную стену?

По данным Home Advisor, чтобы установить полнорамное окно в кирпичную стену, вам понадобится от 2000 до 10 000 долларов. Факторы, которые помогут определить стоимость для вас, включают:

• Размер окна – Чем больше окно, тем дороже будет его изготовление и установка.
• Доступность – Чем больше препятствий необходимо устранить, тем больше вы можете заплатить.
• Возраст дома – Чем старше дом, тем выше вероятность непредвиденных проблем, гнилой древесины, ненадежных конструкций или других проблем, которые могут потребовать больше труда. Это может привести к увеличению расходов для вас.
• Тип рамы – Материалы для рамы могут стоить от пары сотен долларов до пары тысяч, в зависимости от того, какой тип вы приобретете.
• Тип стекла – Чем более энергоэффективное стекло вы используете, тем больше вы можете заплатить.
• Прочие расходы – Могут включать расходы на изоляцию, ремонт отделки или другого сайдинга и установку гипсокартона.

Как видите, существует множество факторов, которые могут повлиять на цену установки вашего окна. Он может быстро накапливаться и казаться дорогим и подавляющим. С Fenster это не обязательно.

Отличие от Fenster

Мы в компании Fenster Components знаем, что вы много работали для своего дома. Вы заслуживаете того, чтобы жить в месте мира и спокойствия, которое точно соответствует вашим желаниям. Мы также знаем, что большая часть этого исходит от вдов в вашем доме. Установка и замена окон может быть дорогостоящей и напряженной. Вот почему мы создали альтернативные варианты замены окон, которые могут заменить только неисправную часть деревянных окон. С нашими комплектами створок и сменными комплектами вы:

• Можно заменить только те детали, которые нуждаются в ремонте
• Не нужно вырывать всю раму из стены
• Может сопоставить ваши новые окна со старыми в вашем доме, даже если они сняты с производства
• Вам не нужно тратить столько денег, времени или стресса на свои окна

Чтобы узнать больше о том, как мы можем вам помочь, посетите наш веб-сайт или свяжитесь с нами сегодня.

Установка окна на замену в кирпичном доме

Описание: Хотя замена окна стала довольно стандартной работой по реконструкции, она все еще может представлять трудности, особенно когда заменяемое окно находится в кирпичной стене. В этой статье опытный подрядчик по реконструкции Майк Слоггатт описывает свой процесс для этого сложного проекта. Для начала Sloggatt подготавливает проем, позаботившись об удалении старого окна. Затем он прошивает черновое отверстие и следит за тем, чтобы новая обшивка стены интегрировалась с существующей строительной бумагой. Следующим шагом Слоггатта является интеграция нового окна со стеной. Сначала он устанавливает окно, используя герметик и пену для герметизации и защиты от атмосферных воздействий; затем он добавляет дополнительный слой уплотнения для большей защиты. Наконец, Sloggatt устанавливает сборный подоконник.

За более чем 30 лет работы подрядчиком по ремонту я заменил сотни окон. Сложности замены окон зависят от проекта, но одно можно сказать наверняка: замена окон в домах, облицованных кирпичом, является одной из самых сложных задач. Почему? Отверстия в каменной кладке сложно и дорого менять, а интегрировать новое окно в существующий погодный барьер дома гораздо сложнее, когда на пути лежит слой кирпича.

Еще больше усложняет ситуацию то, что есть два способа получить новое окно в существующем кирпичном проеме. Более простым и менее дорогим вариантом является сменное окно, в котором заменяются только створка и балансировочная система. При полнорамной замене заменяется все окно, включая раму.

Учитывая, что сменное окно дешевле и проще в установке, зачем выбирать полноразмерную замену? Если рама сгнила или повреждена насекомыми, лучше использовать цельную раму. Кроме того, если есть признаки проникновения воды вокруг оконного проема, полная замена рамы позволит вам узнать, что происходит, и даст вам доступ к ремонту. Окно в этом доме, которое, вероятно, датируется 1950-ми годами, прогнило настолько сильно, что его замена на полноразмерную раму была единственным разумным выходом.

К счастью, сейчас большинство производителей окон изготавливают окна нестандартных размеров по доступным ценам. Вам больше не нужно переделывать проемы в кирпичной кладке или заделывать отверстие отделкой, чтобы подошло стандартное окно. Единственное предостережение заключается в том, что вам нужно дважды и трижды проверить все соответствующие измерения, прежде чем заказывать устройство, потому что ошибиться с размером — это дорогостоящая ошибка. Ваш продавец окон или веб-сайт производителя — это хорошее место, где можно найти рекомендации по правильному измерению. Кроме того, окна нестандартных размеров могут иметь более длительный срок изготовления, чем стандартные размеры, поэтому уточняйте сроки доставки при размещении заказа.

Здесь я намеренно уменьшил окно так, чтобы оно поместилось в существующем проеме с неповрежденным краем гвоздя. Плавник гвоздя был закрыт плоским штоком, который соответствовал другим существующим окнам дома. Результатом стало новое энергосберегающее окно, которое хорошо сочеталось со старыми окнами в доме.

Первым шагом в любом проекте по замене окон является удаление старого окна. Заманчиво удалить старое окно как можно быстрее, но медленный подход означает, что вы с меньшей вероятностью повредите штукатурку и отделку вокруг окна. В этом доме внутренняя штукатурка была установлена ​​после окна и вставлена ​​в оконную раму. Я не мог знать об этом, пока не начал снимать старую оконную раму, а разрыв окна, скорее всего, привел бы к значительному повреждению штукатурки и гораздо более крупному проекту, более высоким затратам для домовладельца и головной боли для меня.

Подготовка к открытию

Вспышка Грубое открытие

Интеграция новой обшивки стен с существующей строительной бумагой

Создание подоконника на месте

Установка окна

Дополнительное уплотнение для дополнительной страховки
