Толщина несущих стен: Несущие стены толщиной 100 мм или Минимальная толщина несущих стен

Толщина стен из керамзитобетонных блоков: наружных, несущих, перегородочных

Содержание

1. Толщина наружных стен без утеплителя
2. Толщина наружных стен с утеплителем
3. Толщина перегородочных стен
4. Толщина несущих стен
5. Толщина стен для разных регионов
6. Пример расчета
7. Расчет толщины стены с утеплителем
8. Отзывы строителей

Нужная толщина стен из керамзитобетонных блоков подбирается в зависимости от определенных факторов. В учет берутся функциональные предназначения постройки, климатические условия, тип кладки. Также следует учитывать, что толщина стены из керамзитобетонных блоков с отсутствием утеплителя будет отличаться от габаритов стен обшитых утеплительным стройматериалом.

Керамзитобетонные блоки при достаточно легком удельном весе, имеют хорошие прочностные характеристики, что позволяет построить здание на легком типе фундаментной основы. Такие стены обладают хорошей звуко- и теплоизоляцией. Толщина стен возведенных из керамзитобетонных элементов будет зависеть от таких факторов:

• В каких условиях будет эксплуатироваться постройка, например это будет жилое здание или промышленное предприятие.
• Условия климата в регионе, где будет возводиться дом.
• Еще один немаловажный пункт – выбор кладки.
• Толщину также будет определять свойства влагостойкости и теплопроводности утеплительных материалов.
• Не менее важным будет учесть слой отделочных материалов.

Какие средние показатели толщины стен возводимых в центральных регионах страны? Для такой местности будет достаточно построить стены из керамзитобетонных блоков толщина, которых будет составлять 40-60 сантиметров. Если строительство будет проходить в регионах с более холодными климатическими условиями, стены из керамзитобетонных блоков должны быть утеплены специальными стройматериалами. В итоге должен получиться пирог стены из керамзитобетонных блоков, утеплителя и облицовки.

Керамзитобетонные стены бывают двух типов – несущие, и перегородки, у которых нет несущей нагрузки. Вертикальные несущие конструкции испытывают большую нагрузку и служат опорой для перекрытия и крыши. Не несущие перегородки помогают разделить внутреннее пространство на комнаты. Выбор типа конструкции зависит от предназначения стен. Наружные конструкции несущие, также и внутренние стены бывают несущими, единственное отличие — это отсутствие надобности их утепления.

Толщина наружных стен без утеплителя

От габаритов панелей из керамзитобетона и вариантов кладки будет определяться толщина стен.

1. Панели с параметрами 59х29х20 см, используют для возведения стены 60 см. В таком варианте потребуется лишь утеплить пустоты в панелях.
2. Блоки с размерами 39х19х20 см, ширина без утеплителя будет равна 40 см.
3. Изделия равны 23.5х50х20 см, то кладка будет иметь толщину 50 см плюс внутренняя и внешняя штукатурка.

Керамзитобетонные изделия бываю полнотелые и пустотелые. Плотный тип блока имеет большую прочность и подходит для создания несущей конструкции.

Толщина наружных стен с утеплителем

Ширина стены будет зависеть от предназначения постройки:

1. При возведении складского, подсобного помещения. Укладку производят в один слой с шириной изделия 20 см. Внутренний поверхностный слой следует оштукатурить, а поверхность снаружи утеплить десяти сантиметровым слоем минеральной ватой, пенопластом или пенополистиролом.
2. В случае, когда строят такую небольшую постройку, как баню, то укладка будет схожа с типом кладки подсобного помещения, различие будет лишь в том, что теплоизоляционный слой составит 5 см.
3. Кладку в три слоя осуществляют непосредственно при сооружении жилого дома. В процессе работ между блоками оставляют небольшое расстояние. Общая толщина составит 60 см, внутреннюю часть поверхности покрывают штукатуркой, в зазоры между панелями прокладывают утеплительный материал.

Рассмотрим устройство трехслойной кладки с утеплительным материалом и облицовкой из силикатных кирпичей:

• Возводится стена из пустотелого конструкционно-изоляционного керамзита с шириной 19-39 см;
• Производят оштукатуривание поверхности внутри помещения;
• Устанавливают плиту из минеральной ваты либо пенополистирола, рекомендованная плотность не меньше 25. Толщина стройматериала составит 4-5 см;
• Крепежи лучше использовать из полимера или металла;
• В обязательном порядке производят сооружение вентиляционного зазора;
• Облицовочный кирпич 1,2 см.

Возводить многослойные конструкции без обустройства вентиляционных зазоров категорически не рекомендуется. Наружная часть поверхности служит паробарьером. Конденсат образуется на внешней поверхности теплоизоляции. Чтобы избежать образования сырости между стройматериалами, и вывести образование паров из сооружения нужно сделать вентиляционные зазоры.

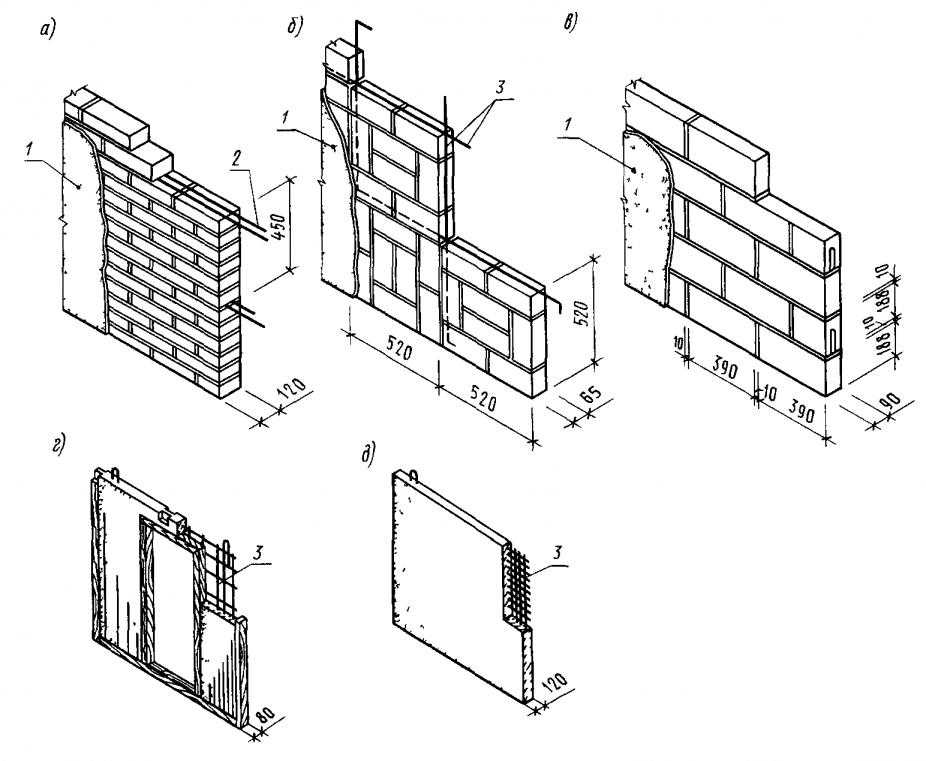

Толщина перегородочных стен

Какой толщины должны быть стены из керамзитоблоков? Межкомнатные панели, предназначенные для перегородок, производятся размером 39х19х9 см.

Например, если будет использоваться перегородочный керамзитобетонный блок, плотность которого составляет 600 кг/куб.м, значит оптимальная толщина будет равна 18 см. При использовании изделий имеющих плотность 900кг/куб. м, рекомендуется использовать толщину перегородки не меньше 38 см, дополнительная отделка не понадобится.

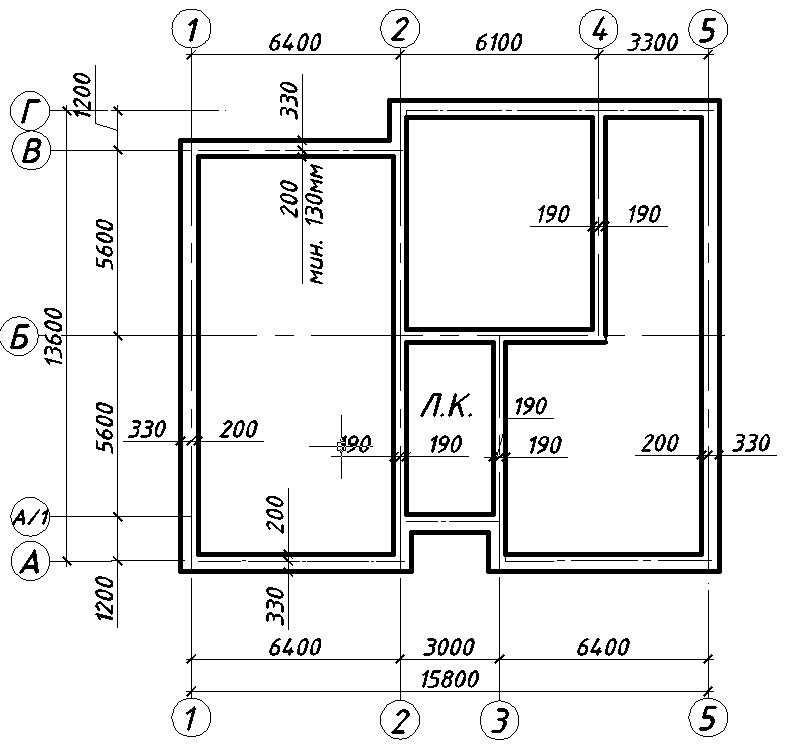

Толщина несущих стен

Наружные стены, которые несут нагрузку, строят из стеновых панелей. Конструкционные блоки применяют для сооружения любого вида перекрытий, ограничений в эксплуатационных свойствах нет. Если применены конструкционно-теплоизоляционные изделия, в индивидуальных случаях предусмотрен монтаж армопояса в месте верхних рядов кладки и перекрытием. Такая методика позволит равномерно распределить нагрузку.

Толщина стен для бань и гаражей позволяет сооружать плиты для перекрытия из железобетона. Для таких работ нужна специальная строительная техника.

Толщина кладки несущих стен из керамзитобетона для 2-х, 3-х этажных зданий должна составлять не меньше 40 сантиметров. Это наиболее подходящие размеры для постройки наружных стен, где будут построены перекрытия из железобетона.

Толщина стен для разных регионов

Кладку блоков из керамзитобетона для областей, где встречается холодные климатические условия, производят таким образом:

1. Строят две стены, параллельны друг к другу.
2. Конструкция должна быть связана арматурой.
3. Производят укладку утеплителя.
4. Внешнюю и внутреннюю сторону стены штукатурят.

При возведении дома строители используют общие правила и нормы, в которых указано:

• в северной части страны должны составлять не меньше 60 см;
• в центральной зоне от 40 до 60 сантиметров;
• в южных регионах от 20 до 40 см.

Пример расчета

Для вычисления оптимальной толщины керамзитобетонных стен, нужно знать функциональное предназначение здания. Если брать в учет регламент строительных нормативов и правил, получается, что ширина должна быть учтена с утеплительным материалом и составлять не менее 64 сантиметров.

Стены, обладающие такой толщиной, подойдут для помещений жилого типа. Для правильного расчета расхода требуемых стройматериалов, нужно учитывать суммарные показатели всех стен, которые будут построены в здании со всеми перегородками и высотой этажа.

Все показатели нужно перемножить. Также учитывают примерные показатели толщины цементного раствора для стяжки и швов, примерно это 15 см. Число, которое получиться нужно, умножить на толщину стены, а после разделить на объем керамзитобетонных панелей.

В итоге получится нужное число изделий необходимых для возведения стен. Примерная стоимость рассчитывается таким образом: количество блоков умножают на цену 1 изделия, после нужно добавить расходы закупки теплоизоляционных стройматериалов.

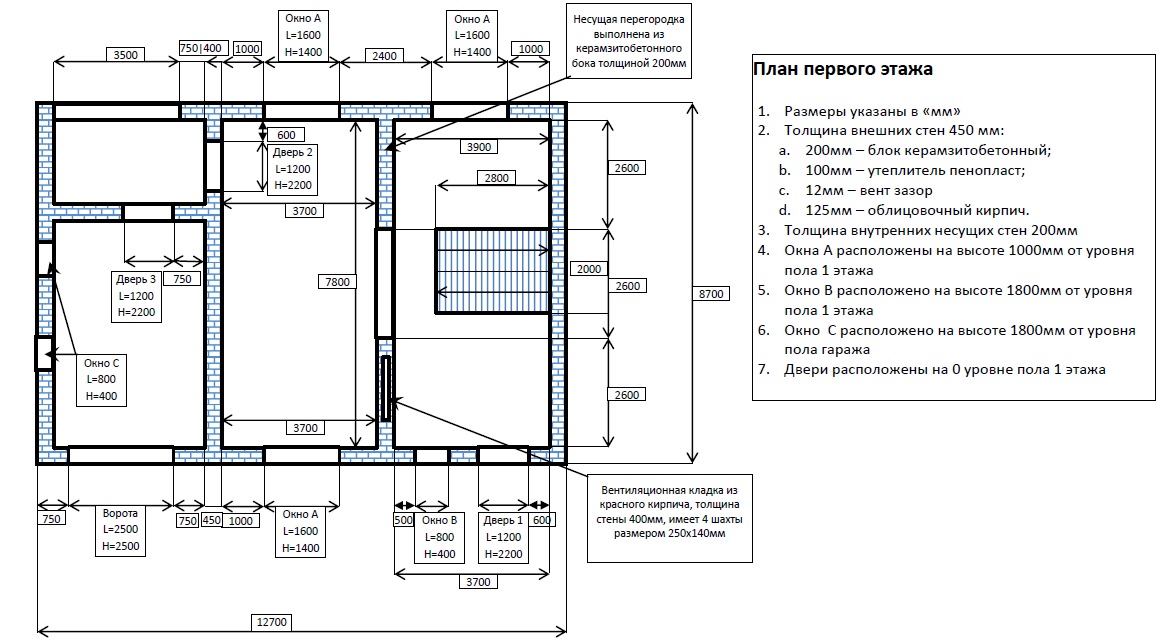

Расчет толщины стены с утеплителем

Такие расчеты будут отличаться от классической формулы. Потому что нужно взять в учет сопротивление теплоотдаче каждого из материалов по отдельности, после их складывают и сравнивают с нормативными числами. Для примера берется город Екатеринбург. Толщина стен, на Уральском крае будет значительно большей. Расчет нормированного сопротивления теплоотдачи Dd равняется 6000, для поддержания температуры внутри дома равной 20 градусам С. Формула расчета:

Rreg = a ? Dd + b = 0,00035 ? 6000 + 1,4 = 3,5

Если толщина керамзитобетонных стен 60 см, с приплюсованными 10 см утеплительного стройматериала будут соответствовать общим требованиям. По такому же принципу производят расчет различных комбинаций строительных элементов.

При желании можно сэкономить на керамзитобетоне, для этого рекомендуется взять для укладки блоки 40 см и утеплитель 1.2 см.

Отзывы строителей

Строился двухэтажный дом из керамзитобетона на заглубленном ленточном фундаменте. Перекрытие первого этажа выполнено из заводской плиты. Второй этаж имеет перекрытие из тавровых балок. Здание отапливается газом, потери тепла в зимний период не значительные, и составляют 7-9 %. Укладка производилась на теплую заводскую смесь, по цене такой материал не дешевый, зато качество и практичность отличные. Отделка фасада была произведена с соблюдением всех технологий. Единственный минус такой конструкции – требуется время на усадку. По этой причине отделка была произведена через год.

Профессиональные мастера, производившие строительные работы, описанные выше, указывают на такие характеристики керамзитобетонных блоков:

• морозоустойчивость 50F;
• теплопроводность 0. 14;
• плотность строительных материалов равна 800 кг/куб.м;
• керамзитобетонные блоки позволяют возводить стандартную толщину стен – 40 см;
• прочность при сжатии 22.4 кг/кв.см.

Укладку стен из керамзитобетона следует производить по длине одной панели с горизонтальной перевязкой. При этом нужно делать смещение на половину или четвертину. Фасадный слой блоков для перегородок нужно окрасить либо обработать штукатуркой. Такой метод повысит сопротивляемость окружающей влажной среде.

Толщина стен из газобетона: рекомендуемая, оптимальная, минимальная

Содержание

1. Толщина несущих стен
2. Толщина перегородочных стен
3. Толщина стен для разных регионов
4. Требования ГОСТов
5. Отзывы строителей
6. Плюсы и минусы блочного материала
7. Заключение

Газобетонные блочные изделия отличаются от обычного бетона низким показателем тепловой проводимости. Данное качество достигается наличием в исходном сырье алюминиевого порошка. По затвердевающей массе распространяются водородные пузырьки, что позволяет газобетону передавать меньшее количество тепла, чем бетону. Но данное достоинство чревато понижением прочности, что является актуальным при сравнении блоков с бетонными аналогами. Исходя из этого, толщина стен из газобетона определяется с учетом нужного уровня тепловой изоляции и прочности конструкций. И здесь имеется еще одна немаловажная особенность – полное соответствие имеющемуся бюджету.

Толщина несущих стен

Возведению любого объекта предшествуют расчеты на прочность. Самостоятельно выполнить такие действия не всегда возможно, по этой причине разрешается использовать параметры, определяющие прочность.

Толщина несущей стены определяется с учетом этих данных.

Еще один важный фактор – предназначение строящегося объекта. Если дом малоэтажный и подразумевается его использование в летний сезон, рекомендуется соблюсти ряд простых требований:

• при возведении одноэтажного объекта в районе с теплым климатом, гаражного помещения и другой хозпостройки, применяют газобетон толщиной 250 мм;
• для двух- или трехэтажных построек этот параметр увеличивается до 300 мм;
• при возведении подвалов или цокольных этажей рекомендуемая толщина стен – от 30 до 40 см. Но помните, что газобетон боится обильной влаги, поэтому необходимо использовать другие материалы.

Если подразумевается строительство объекта, предназначенного под круглогодичное проживание, показателя прочности оказывается недостаточно. В данном случае принимается во внимание тепловая проводимость материала. При помощи расчетов определяется минимальная толщина стены из газобетона, либо такие параметры остаются, как для летних домиков, но дополнительно выполняется утепление наружных стен. В таком случае расчет ведется по имеющимся деньгам – определяется более выгодный вариант. Либо увеличивается толщина несущей стены из газобетона, либо применяется утеплитель.

Определяя стоимость утеплительного материала, не забываем про крепеж и стоимость услуг специалистов.

Толщина перегородочных стен

Этот параметр выбирается с учетом определенных факторов, при этом рассчитывается несущая возможность и учитывается высота перегородки.

Выбирая блоки для таких стен, следует обратить пристальное внимание на значение высоты:

• если она не переваливает за трехметровую отметку, то оптимальная толщина стен – 10 см;
• при увеличении высотного значения до пяти метров, рекомендуется применять блоки, толщина которых равна 20 см.

Если возникнет необходимость получить точные сведения без выполнения расчетов, можно воспользоваться стандартными значениями, в которых учтены сопряжения с верхними перекрытиями и значения длины возводимых стен. Особое внимание уделяется следующим советам:

• при определении эксплуатационной нагрузки на внутреннюю стену появляется возможность выбора оптимальных материалов;
• для перегородок несущего типа рекомендуется использовать блоки D 500 либо D 600, длина которых достигает 62.5 см, ширина – варьируется от 7.5 до 20 см;
• устройство обычных перегородок подразумевает использование блоков с показателем плотности D 350 – 400, позволяющих улучшить стандартные параметры звукоизоляции;
• показатель звукоизоляции в полной мере зависит от толщины блока и его плотности. Чем она выше, тем лучшими шумоизоляционными свойствами обладает материал.

Если длина перегородки равна восьми метрам и более, и высота ее от четырех метров, то с целью увеличения прочности всей конструкции каркасная основа усиливается железобетонным армирующим поясом. Кроме того, нужной прочности перегородки можно достичь клеевым составом, с помощью которого ведется кладка.

Толщина стен для разных регионов

Оптимальный вариант проектирования объекта – полные расчеты прочности и тепловой проводимости, но такая задача не каждому человеку по силам. Да и деньги платить за оказываемые услуги нет желания. В подобных случаях следует ориентироваться на примерные показатели прочности и толщины газобетонных блоков для наружных стен.

По сравнению с остальными материалами, газобетон обладает значительно меньшей толщиной при одинаковой энергоэффективности.

Такие советы считаются рекомендациями усредненного характера, составлены главным образом на основе статистических данных применения газобетонного материала в строительной сфере и рекомендациях изготовителей.

Если строительство предстоит в регионе с теплыми климатическими условиями, то толщина стен должна быть от 20 см. Но значение носит рекомендательный характер, и многие застройщики останавливают свой выбор на 30 см.

А какая толщина должна быть у стен объектов, строящихся в иных районах России? Здесь уже все зависит от среднесуточного температурного режима. К примеру, для Сибири толщина стены из газобетона должна быть больше, чем в южных областях.

Требования ГОСТов

Строительные работы с применением ячеистого бетонного материала регламентированы специальными требованиями. Основные рекомендации по применению блоков заключаются в следующем:

• нормативные документы требуют определить максимальную высоту стены расчетным путем;
• высота зданий ограничена. Из блоков, прошедших автоклавную обработку, разрешается возводить пятиэтажные объекты, высота которых составляет два десятка метров. Самонесущие стены в девятиэтажных постройках не должны превышать тридцати метров. Пеноблочный материал используется при строительстве трехэтажного здания, максимальная высота которого не превышает десяти метров;
• нормативом определены показатели прочности с учетом количества этажей. Блок В 3.5 применяется при возведении пятиэтажного объекта, а для трех- и двухэтажных сооружений используют В 2.5 и В 2 соответственно;
• под самонесущие стены используют блочный материал В 2 – 2.5.

Отзывы строителей

Какой толщины делать стены?

Газобетон считается эффективным материалом по сохранности тепла, и объясняется его ячеистым строением.

Чтобы точно определить, какую толщину газоблока выбрать, необходимо соблюдать полезные рекомендации:

• в строительных работах применяется специальный кладочный раствор, который наносится на блочную поверхность тонким слоем. Особенно это относится к людям, постоянно работавшим с цементными растворами. Толстые швы начнут пропускать холод, что негативно отразится на теплоизоляционных характеристиках блока;
• если строительство ведется в районах с холодными климатическими условиями, то выполняется утепление газобетонной стены с двух сторон;
• расчет прочности должен учесть дополнительную массу, созданную теплоизоляционными материалами.

Кроме официальных расчетов, строители определяют дополнительные факторы, помогающие установить толщину:

1. Продолжительность использования дома. Если вариант дачный, то толщина стен может составлять двадцать сантиметров. Они смогут выдержать вес кровельного перекрытия, защитят от весенней и осенней прохлады. В случае, если проживание планируется весь год, показатель толщины увеличивается в два раза.
2. Несущие стены должны быть на десять – пятнадцать сантиметров больше, чем толщина внутренних стен из газобетона.
3. При наращивании высоты объекта применяют более прочные газоблоки. Если объект одноэтажный, то стена может быть от 25 см, а в случае с многоэтажным строительством это значение достигает 300 – 400 мм.
4. Длительность холодного времени года и среднесуточный температурный режим напрямую оказывают влияние на мощность стен. Для сибирских районов это значение всегда выше.
5. Если планируется использование утеплительных материалов, то толщину блоков можно уменьшить.

Плюсы и минусы блочного материала

Размер стен по толщине считается основным недостатком рассматриваемого материала. К примеру, минимальный показатель в Подмосковье составляет 53.5 см. При этом важное значение уделяется мостикам холода, которые дополнительно понижают общий уровень защищенности на десять процентов.

На стенах в обязательном порядке устраивается армирование и перемычки над проемами для окон и дверей, что также негативно влияет на тепловую изоляцию. В конечном итоге толщина строящейся стены должна составлять не менее 65 см.

Блоки из газобетонного материала применяются сегодня достаточно часто. Следует не забывать, что материал гигроскопичен, и это его главный отрицательный признак.

Но имеются и положительные моменты. Геометрические параметры материала отличаются точностью и внушительными размерами. Это позволяет вести строительство с хорошей скоростью и незначительными отклонениями. Расходы на отделку внешних стен сокращаются, а если применить блоки с пазо-гребневыми соединениями, то исключается образование мостиков холода и щелей.

Материал противостоит воздействию огня, легко обрабатывается, обладает малым весом.

Заключение

Изучив нормативную документацию, можно узнать, что для центральных регионов России допускается возведение однослойных стен из газобетона. А вот для Сибири и других районов Севера стены выкладываются в несколько рядов. Покупая этот материал, внимательно изучите положительные и отрицательные моменты. Возможно, выбор изменится в сторону другого строительного сырья.

ЭМПИРИЧЕСКОЕ ПРОЕКТИРОВАНИЕ БЕТОННЫХ СТЕН

ТЭК 14-08Б

ВВЕДЕНИЕ

Эмпирический расчет представляет собой процедуру подбора пропорций и размеров неармированных элементов каменной кладки на основе известных исторических характеристик для данного применения. Эмпирические положения предшествовали развитию инженерной каменной кладки, и их можно проследить на несколько столетий. Этот подход к проектированию основан на историческом опыте, а не на аналитических методах. Он зарекомендовал себя как целесообразный метод проектирования типовых несущих конструкций, подверженных относительно небольшим ветровым нагрузкам и расположенных в районах с низкой сейсмической опасностью. Эмпирический дизайн также широко использовался для проектирования наружных навесных стен и внутренних перегородок.

При эмпирическом расчете устойчивость к вертикальным и боковым нагрузкам регулируется предписывающими критериями, которые включают отношение высоты стены к толщине, длину стены и расстояние между ней, минимальную толщину стены, максимальную высоту здания и другие критерии, которые доказали свою эффективность на протяжении многих лет. опыта.

Этот TEK основан на положениях раздела 2109 Международного строительного кодекса (IBC) (ссылка 1). Эти эмпирические требования к проектированию не применяются к другим методам проектирования, таким как расчет допустимых напряжений или предельных состояний. Эмпирический расчет фундаментных стен см. в TEK 15-1B, Расчет допустимых напряжений бетонных фундаментных стен (ссылка 2)

IBC позволяет проектировать элементы каменных конструкций эмпирическими методами, если они отнесены к категории сейсмического проектирования (SDC) A, B или C, с учетом дополнительных ограничений, описанных ниже. Однако, когда эмпирически разработанные элементы являются частью системы сопротивления поперечной сейсмической нагрузке, их использование ограничивается SDC A.

Эмпирический расчет в основном использовался для каменной кладки, уложенной на бегущей связке. При укладке в штабель IBC требуется минимальное количество горизонтальной арматуры (0,003 площади вертикального поперечного сечения стены и расстояние не более 48 дюймов (1219мм) друг от друга).

Кроме того, допускается высота зданий, которые опираются на эмпирически спроектированные каменные стены для сопротивления боковой нагрузке.

IBC 2003 ограничивает эмпирический расчет местами, где базовая скорость ветра (трехсекундный порыв, а не максимальная миля) меньше или равна 110 миль в час (79 м/с), как определено в Минимальных расчетных нагрузках для зданий и других объектов. Конструкции, ASCE 7 (ссылка 3). Скорость ветра этой скорости обычно применяется вдоль восточного побережья и побережья Персидского залива Соединенных Штатов.

IBC 2006 дополнительно уточняет ограничения эмпирического дизайна. В то время как с IBC 2003 года проектировщику нужно только проверить SDC и базовую скорость ветра, с IBC 2006 года, чтобы использовать эмпирический расчет, дизайнер должен проверить:

• SDC,
• базовая скорость ветра,
• высота здания и
• расположение равнодействующей силы тяжести.

Ограничения, основанные на SDC, такие же, как и в IBC 2003, описанном выше. Высота здания и базовые условия скорости ветра, в которых допускается эмпирический расчет в соответствии с IBC 2006 г., приведены в таблице 1.

IBC 2006 также требует, чтобы равнодействующая гравитационных нагрузок попадала в керн каменной кладки, чтобы избежать передачи натяжения элементу. Эта область определяется как: в пределах центральной трети толщины стены или, для фундаментных свай, в пределах центральной области, ограниченной линиями на одной трети каждого размера поперечного сечения сваи.

Таблица 1—2006 Эмпирические расчетные ограничения IBC, основанные на высоте здания и базовой скорости ветра

Минимальная толщина стены

Эмпирически спроектированные (неармированные) несущие стены одноэтажных зданий должны иметь толщину не менее 6 дюймов (152 мм). Для зданий высотой более одного этажа стены должны иметь толщину не менее 8 дюймов (203 мм). Минимальная толщина неармированных стен из каменной кладки и фундаментных стен из каменной кладки также составляет 8 дюймов (203 мм). Обратите внимание, что IBC 2003 года допускает, чтобы стены сдвига одноэтажных зданий имели минимальную толщину 6 дюймов (152 мм).

Боковая опора

Боковая поддержка стен может быть обеспечена в горизонтальном направлении поперечными стенами, пилястрами, контрфорсами и элементами несущего каркаса или в вертикальном направлении диафрагмами перекрытий, диафрагмами крыши и элементами несущего каркаса, как показано на рис. 1 Для эмпирически спроектированных стен такая опора должна быть обеспечена с максимальными интервалами, указанными в таблицах 2 и 3. Обратите внимание, что ограничения по пролету применяются только в одном направлении; то есть пролет в одном направлении может быть неограниченным, если пролет в другом направлении соответствует требованиям Таблиц 2 или 3.

Рисунок 1—Боковая поддержка эмпирически спроектированных (неармированных) бетонных стен из каменной кладки

Таблица 2—Требования к боковой поддержке стены (ссылка 1)

Таблица 3—Максимальные допустимые пролеты неармированных стен, футов (м)

14 Напряжения

Допустимые напряжения в каменной кладке, рассчитанной эмпирическим путем, из-за предписанных строительными нормами вертикальных (гравитационных) постоянных и временных нагрузок (исключая ветровые или сейсмические) приведены в таблице 4.

Таблица 4 включает два набора сжимающих напряжений для пустотелых бетонных блоков кладки ( КМУ). Первый набор под названием «Кладка из пустотелых блоков (блоки, соответствующие ASTM C 90-06 или более поздние)» применяются к большинству доступных в настоящее время CMU. Издание 2006 года спецификации CMU «Стандартная спецификация для несущих бетонных блоков кладки», ASTM C 90 (ссылка 7), включает несколько сниженные требования к минимальной толщине лицевой оболочки для CMU шириной 10 дюймов (254 мм) и более. Эти меньшие лицевые оболочки требуют соответствующей корректировки допустимых сжимающих напряжений. Значения, опубликованные в настоящее время в IBC 2006 г. («Кладка пустотелых блоков (блоки, соответствующие предыдущим редакциям ASTM C 90)» в Таблице 4), применяются к предыдущей толщине лицевой оболочки и должны использоваться только в том случае, если используемый CMU имеет более толстые лицевые оболочки , перечисленные в предыдущих изданиях ASTM C 90. Это различие не применяется к кирпичной кладке, которая будет быть прочно залитым.

Расчетные сжимающие напряжения как для одинарных, так и для многогранных стен определяются путем деления расчетной нагрузки на общую площадь поперечного сечения стены, за исключением площадей проемов, пазов или углублений. Площадь основывается на заданных размерах кирпичной кладки, а не на номинальных размерах. В многослойных стенах допустимое напряжение определяется самой слабой комбинацией элементов и раствора, показанной в таблице 4.

Кроме того, комментарий к Строительным нормам и правилам для каменных конструкций (ссылки 6, 8) содержит дополнительные рекомендации по сосредоточенным нагрузкам. Согласно комментарию, когда сосредоточенные нагрузки воздействуют на каменную кладку, спроектированную эмпирически, слой непосредственно под точкой опоры должен быть сплошным блоком или быть сплошным заполненным строительным раствором или цементным раствором. Далее, когда сосредоточенная нагрузка действует на всю толщину стенки, допустимые напряжения под нагрузкой могут быть увеличены на 25%. Допустимые напряжения могут быть увеличены на 50 %, если на концентрически расположенные опорные плиты действуют сосредоточенные нагрузки, площадь которых больше половины, но меньше полной площади.

Таблица 4—Допустимое сжимающее напряжение для эмпирического расчета каменной кладки

Анкеровка для боковой поддержки

Там, где эмпирически спроектированные каменные стены опираются на поперечные стены, диафрагмы крыши, диафрагмы пола или несущие конструкции для боковой поддержки, важно, чтобы стены быть должным образом закреплены так, чтобы прилагаемые нагрузки могли передаваться от стены к опорному элементу. Минимальные требования к анкеровке пересекающихся стен и диафрагм пола и крыши показаны на рисунках 2 и 3 соответственно.

Кирпичные стены должны крепиться к каркасным конструкциям, обеспечивающим боковую поддержку, с помощью болтов диаметром ½ дюйма (13 мм), расположенных на расстоянии не более 4 футов (1,2 м), или с помощью других болтов и интервалов, обеспечивающих эквивалентное крепление. Болты должны быть заглублены в кладку минимум на 4 дюйма (102 мм).

Кроме того, IBC 2006 года требует, чтобы проектировщик проверил нагрузку на крышу на предмет подъема сетки и, в случае возникновения подъема сетки, спроектировал систему крепления таким образом, чтобы она полностью сопротивлялась подъему.

Рисунок 2—Требования к эмпирическому креплению для боковой поддержки пересекающихся каменных стен

Рисунок 3—Требования к эмпирическому анкерованию перекрытий и перекрытий

Стены сдвига

Там, где боковая устойчивость конструкции зависит от каменных стен для устойчивости к ветру или землетрясению сил, стены сдвига должны быть предусмотрены параллельно направлению боковых сил, а также в перпендикулярной плоскости, для устойчивости.

Требования к эмпирически рассчитанным стенкам из каменной кладки показаны на рис. 4.

Расстояние между стенками жесткости определяется эмпирическим путем по соотношению длины к ширине диафрагм, передающих боковые силы на стенки жесткости, как указано в таблице 5. Кроме того, крыши должны быть спроектированы и построены таким образом, чтобы они не будет создавать осевое усилие, перпендикулярное стенам сдвига, к которым они прикреплены.

Высота стен жесткости, спроектированных опытным путем, не должна превышать 35 футов (10,7 м). Минимальная номинальная толщина стен жесткости составляет 8 дюймов (203 мм), за исключением IBC 2003 г., который позволяет иметь минимальную толщину стен жесткости одноэтажных зданий 6 дюймов (152 мм).

Рисунок 4—Экспериментально рассчитанные требования к стене сдвига

Таблица 5—Отношение длины к ширине диафрагмы стены сдвига (ссылка 1) . Склеивание может быть достигнуто с помощью каменных перемычек, металлических стеновых анкеров или сборных армирующих швов, как показано на рис.

5. Ниже приведены различные эмпирические требования для каждого из этих методов скрепления.

Склеивание монолитных стен с каменными перемычками.
В тех случаях, когда каменные перемычки используются для скрепления перемычек сплошной каменной конструкции, по крайней мере 4 процента поверхности стены каждой стороны должны состоять из перемычек, которые должны заходить не менее чем на 3 дюйма (76 мм) в основание. Расстояние между соседними полноразмерными коллекторами не должно превышать 24 дюйма (610 мм) как в горизонтальном, так и в вертикальном направлении. В стенах, где один перемычка не проходит сквозь стену, перемычки с противоположных сторон должны перекрываться не менее чем на 3 дюйма (76 мм) или перемычки с противоположных сторон должны быть покрыты другим рядом перемычек, который перекрывает нижний перемычка не менее чем на 3 дюйма. дюйм (76 мм).

Склеивание стен из пустотелых блоков с каменными перемычками.
В случае использования двух или более пустотелых блоков для заполнения стены, ряды подрамников должны быть соединены с интервалами по вертикали, не превышающими 34 дюйма (864 мм), с нахлестом не менее 3 дюймов (76 мм) поверх блока ниже, или путем притирки через вертикальные интервалы, не превышающие 17 дюймов (432 мм), блоками, толщина которых не менее чем на 50 % больше, чем у блоков, расположенных ниже.

Крепление металлическими настенными анкерами (кроме регулируемых анкеров).
Проволока размера W2.8 (MW18) настенных стяжек или металлическая проволока эквивалентной жесткости могут использоваться для соединения ригелей. Каждые 4½ фута² (0,42 м²) поверхности стены должны иметь по крайней мере одну стяжку. Расстояние между стяжками должно составлять не более 24 дюймов (610 мм) по вертикали и 36 дюймов (914 мм) по горизонтали. Стены из пустотелой кладки должны скрепляться прямоугольными стяжками. В других стенах концы стяжек должны быть согнуты под углом 90°, чтобы обеспечить крюки длиной не менее 2 дюймов (51 мм). Дополнительные стяжки требуются во всех отверстиях и должны располагаться на расстоянии не более 3 футов (914 мм) друг от друга по периметру и в пределах 12 дюймов (305 мм) от отверстия. Обратите внимание, что настенные стяжки могут не иметь капельниц, и нельзя использовать гофрированные стяжки.

Склеивание регулируемыми стяжками.
Расстояние между регулируемыми стяжками должно быть таким, чтобы на каждые 1,77 фута² (0,164 м²) площади стены приходилась одна стяжка с максимальным расстоянием по горизонтали и вертикали 16 дюймов (406 мм). Стяжки должны иметь максимальный зазор между соединительными деталями ¹ / ₁₆ дюймов (1,6 мм), а при использовании шкворневых ножек — не менее двух ножек с минимальным сечением проволоки W2,8 (MW18). Стыки двух лонжеронов могут иметь максимальное вертикальное смещение не более 1¼ дюйма (32 мм). (См. ссылку 9для иллюстрации этих требований.)

Склеивание сборным армированием швов.
В тех случаях, когда соседние элементы каменной кладки соединены сборной арматурой швов, на каждые 2⅔ фута² (0,25 м²) площади стены должна быть по крайней мере одна поперечная проволока, служащая связующим звеном. Усиление шва должно располагаться на расстоянии 24 дюймов (610 мм) или ближе по вертикали. Поперечная проволока на сборной арматуре стыка должна быть размером не менее W1,7 (MW11) и не должна иметь подтеков. Продольные проволоки должны быть заделаны в раствор.

Рисунок 5—Типы скрепления

Изменение толщины стены

При уменьшении толщины стены, по крайней мере, один ряд сплошной кладки, специальные элементы или другая конструкция должны быть размещены под более тонкой секцией, чтобы обеспечить передачу нагрузки на более толстая часть ниже.

Прочие эмпирические требования

Ниже приведены дополнительные эмпирические требования в Строительных нормах и правилах для каменных конструкций. Хотя это не включено явно в Раздел 2109 IBC, IBC включает прямую ссылку на Требования строительных норм и правил для каменных конструкций.

Проемы и углубления
Кирпичная кладка непосредственно над проемами или углублениями шириной более 12 дюймов (305 мм) должна опираться на перемычки.

Перемычки
Перемычки спроектированы как усиленные балки с использованием либо расчета допустимых напряжений, либо положений расчета прочности Строительных норм и правил для каменных конструкций. Концевой подшипник должен быть не менее 4 дюймов (102 мм), хотя обычно 8 дюймов (203 мм).

Опора на древесину
Кирпичная кладка, спроектированная эмпирическим путем, не может поддерживаться деревянными балками или другими формами деревянных конструкций из-за ожидаемых деформаций древесины из-за прогиба и воздействия влаги, вызывающих деформацию кладки, а также из-за возможных последствий для безопасности в случае пожара.

Выступы
Если выступы не рассчитаны с расчетом допустимого напряжения или расчетом прочности, они могут быть детализированы с использованием эмпирических требований, показанных на рис. 6. В качестве выступа могут использоваться только монолитные или монолитные каменные блоки.

Рисунок 6. Предписывающие требования к перекрытию

Во многих случаях конструкция здания проектируется с использованием традиционных инженерных методов, таких как расчет прочности или расчет допустимого напряжения, но внутренние ненесущие каменные стены проектируются эмпирическим путем. В этих случаях перегородки поддерживаются в соответствии с положениями, перечисленными в таблицах 2 и 3, но важно, чтобы условия опоры обеспечивали изоляцию между перегородками и конструктивными элементами здания, чтобы предотвратить передачу строительных нагрузок на перегородку. . Анкер или другая опора должны обеспечивать необходимую боковую поддержку перегородки, а также допускать дифференциальное движение. Это отличается от раздела «Анкеровка для боковой поддержки», в котором подробно описаны требования к анкеровке, чтобы помочь обеспечить адекватную передачу нагрузки между конструкцией здания и несущей каменной стеной.

На рис. 7 показан пример такой опоры с использованием зажимных уголков. Также можно использовать С-образные каналы или регулируемые анкеры. Зазор в верхней части стены должен составлять от 1/2 до 1 дюйма (от 13 до 25 мм) или соответствовать ожидаемому прогибу. При необходимости зазор заполняется сжимаемым наполнителем, минеральной ватой или огнестойким материалом. Противопожарные стены также могут потребовать нанесения герметика на нижнюю часть зажимных уголков. Этот шов нельзя заполнять раствором, так как это может привести к передаче нагрузки между конструкцией и перегородкой.

Рисунок 7—Пример опоры для эмпирически спроектированной каменной перегородки

Ссылки

1. Международные строительные нормы и правила. Совет по международному кодексу, 2003 и 2006 гг.
2. Расчет допускаемых напряжений бетонной кладки фундаментных стен, ТЭК 15-1Б. Национальная ассоциация бетонщиков, 2001 г.

.

3. Минимальные расчетные нагрузки для зданий и других сооружений, ASCE 7-02. Нью-Йорк, штат Нью-Йорк: Американское общество инженеров-строителей, 2002.

.

4. Минимальные расчетные нагрузки для зданий и других сооружений, ASCE 7-05. Нью-Йорк, штат Нью-Йорк: Американское общество инженеров-строителей, 2005 г. 9.0026
5. Руководство дизайнера каменной кладки, 5-е издание. Совет по исследованию масонства и Общество масонства, 2007 г.

.

6. Строительные нормы и правила для каменных конструкций, ACI 530-08/ASCE 5-08/TMS 402-08. Отчет Объединенного комитета по стандартам каменной кладки, 2008 г.
7. Стандартные технические условия для несущих бетонных блоков кладки, ASTM C 90-06. ASTM International, Inc., 2006.
8. Строительные нормы и правила для каменных конструкций, ACI 530/ASCE 5/TMS 402. Отчет Объединенного комитета по стандартам каменной кладки, 2002 и 2005 гг.
9. Анкеры и стяжки для кладки, ТЭК 12-1А. Национальная ассоциация бетонщиков, 2008 г.
10. Примыкания полов и крыш к бетонным стенам, ТЭК 5-7А. Национальная ассоциация бетонщиков, 2001 г.

.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Что такое несущая стена? Какой толщины несущая стена?

В настоящее время существует множество способов классификации стен на основе материалов, а также выдающихся характеристик, но наибольшей проблемой является способность строительной конструкции классифицировать по несущим свойствам. Поэтому родилась концепция несущей стены ? Насколько он может быть толстым? Наряду с ответом через статью ниже!

Что такое несущая стена?

Содержание

Несущая стена является важной частью несущей функции. Помимо собственной нагрузки, он также может нести нагрузку других частей конструкции дома.

Материалом этой стены может быть глина или бетонный кирпич. Он основан на характеристиках и функциях, чтобы выдержать эту стену на два типа: вертикальные несущие стены и горизонтальные несущие стены. Толщина этой стены обычно составляет около 220 мм, и должна быть распорка фундамента, обычно она толще, чем другие стены, потому что она должна обеспечивать безопасность всего дома.

Конструкция несущей стены

В несущей конструкции будет два типа передачи усилия: по горизонтали или по вертикали вниз к системе фундамента.

Стеновая конструкция, несущая горизонтальная

Горизонтальная несущая конструкция используется только для отделения несущих помещений всех остальных частей от фундаментной системы здания. Горизонтальные несущие конструкции обычно применяют в домах с однородными помещениями и шириной шага В < 4 м.

Чтобы узнать больше об этом типе текстуры, вы можете обратиться к следующим плюсам и минусам:

Преимущества

• Простая конструкция, хорошая грузоподъемность, требуются низкие балки и небольшой чердачный этаж.
• Перегородка между помещениями имеет большую толщину, что обеспечивает хорошую звукоизоляцию.
• Так как это вертикальная стена, то в данном случае она имеет закрывающую функцию, все окна гибкого открывания способствуют вентиляции и привлекают больше естественного света.
• В домах с наклонными крышами стены часто используют восстановленные стены в качестве несущих конструкций, чтобы сократить время строительства и максимизировать все затраты.

Дефект

• Из-за незапланированного расположения комнат отсутствие гибкости создавало ощущение крайнего однообразия. Размер комнаты, как правило, всегда будет одинаковым.
• Не использует возможности вертикальной стены.
• Из-за толстой несущей горизонтальной стены это потребует больших затрат на строительство и больших усилий.

Несущая вертикальная стена

Несущая конструкция обычно располагается в вертикальном направлении дома. И так же, как у несущей горизонтальной стены, плюсы и минусы несущей конструкции следующие:

Преимущества

• Архитектурная планировка чрезвычайно гибкая.
• Максимально используйте несущую способность других наружных стен.
• Вертикальная стеновая конструкция экономит площадь и материалы для строительства фундамента.

Дефект

• Из-за тонкой толщины стенки плохая звукоизоляция.
• Многие окна невозможно открыть, что приводит к ограниченной вентиляции в помещении и не может привлекать естественный свет.
• Не используйте преимущества горизонтальной стены, вместо этого используйте ее для ферм, ферм или уклонов.

Горизонтальная стена в сочетании с несущей вертикальной стеной

Несущая стена, горизонтальная или вертикальная, имеет свои преимущества и недостатки. Итак, вы задаетесь вопросом, можно ли совместить горизонтальные и вертикальные стены, несущие вместе? Это вполне возможно, поэтому ее называют комбинированной несущей стеной.

При расположении как по горизонтали, так и по вертикали комнаты будут расположены более гибко, что сделает дом в целом более привлекательным и крепким. Помещения также будут иметь горизонтальные стены для создания вентиляции с ветровой стороны, а ветровая часть будет располагаться вертикально, чтобы выдерживать нагрузку.

Сколько этажей наиболее безопасно для несущих стен?

Вам приходится просчитывать каждую деталь, чтобы обеспечить возможность поддержки всего дома, поэтому вам интересно, сколько этажей несет несущая стена? В задаче строительства стены делятся на две основные группы: несущие стены играют роль несущей нагрузки дома и стены только несут ее нагрузку.

Способность определить, что является несущей стеной, чрезвычайно важна, потому что это облегчает ремонт или реконструкцию вашего дома. При определении направления несущей стены для выбора количества гарантированных этажей будем исходить из:

Местоположение

Положитесь на стены дома, чтобы определить положение стены этого типа. Потому что, как правило, если стена является единственной конструкцией в доме, которая может противостоять силе, именно стены удерживают положение вокруг дома. Эти стены обладают хорошей звукоизоляцией, влагостойкостью, эффективным утеплением.

Несущие стены в высотных зданиях

Так как эти стены относятся к высотным зданиям, то чем они выше, тем меньше толщина стены и в некоторых местах стены могут отсутствовать. Эти стены не имеют несущего эффекта, поэтому их не нужно удерживать, а стены, которые не могут уменьшить толщину, в основном являются нагруженными стенами. Для обеспечения безопасности дома, в котором вы находитесь, следует использовать только несущие стены высотой не более 5 этажей, это также является ответом на вопрос, сколько этажей строить с несущими стенами.

Толщина стены

Эти стены всегда должны быть толще остальных, толщина должна быть более 22 см и с раскосами.

Материал стен

Стены, несущие нагрузку, обычно изготавливаются из самых разных материалов, обычно строятся из кирпича, камня, бетона, но для строительства гражданских домов используются только камень и кирпич.

Из приведенного выше анализа видно, что на дом может влиять несущая стена под воздействием многих факторов, таких как расположение стены, материал стены, конструкции в высотных зданиях и толщина стены. Поскольку чем выше стена, тем меньше толщина стены, поэтому строительство домов с 5 этажами или меньше будет разумным уровнем строительства в вашем плане строительства, чтобы обеспечить поддержку безопасности жителей. а также экономия затрат, чтобы наиболее эффективно.

5 моментов, которые следует учитывать перед демонтажем стены без утяжеления

Самостоятельный демонтаж внутренних стен бывает двух типов: несущие и ненесущие. Несущие стены выдерживают вес элементов над крышей, мансардой, вторым этажом, балками и т. д. Несущими являются все наружные стены, а несущими являются только некоторые внутренние стены. С другой стороны, бесхозяйная стена поддерживает только себя. Хотя он может быть физически прикреплен к потолку, он не поддерживает потолок.

Ненагруженные стены существуют только для отдельных помещений.

Прежде чем снимать внутренние стены без груза, рассмотрите следующие моменты, касающиеся столярных конструкций, зазоров, сноса и того, как несется груз.

1. Стена может существовать не просто так

Старые дома были разделены на множество небольших комнат, чтобы лучше контролировать отопление или из-за того, что фрезерованная древесина не могла покрывать большие расстояния. Старовозрастные леса, из которых производятся большие блоки, редеют, но день недорогого клееного шпона (LVL) еще не наступил.

В новых домах, построенных после Второй мировой войны, начинают появляться открытые планы этажей и охватывать расстояние. Это дом с одной большой общей зоной, которая включает в себя кухню, столовую, гостиную и, возможно, даже другие комнаты.

Сегодня, когда домовладельцы больше думают об экологически чистом строительстве и разумных тактиках энергосбережения, немногие методы могут быть столь же эффективными, как обогрев и охлаждение отдельных помещений, чем одновременное отопление всего дома.

Только за последние 30 лет мы видели, как небесный свод (или собор) впадает в негодование как энергетический вампир. Может ли открытая планировка быть следующей?

Короче говоря, даже если цель стены не несет веса, она может существовать по другим причинам: звукоизоляция, энергетическая сегментация, соображения конфиденциальности.

Одна из худших вещей, которые вы можете сделать, когда дело доходит до ремонта, — это начать сносить стены, как только вы купите дом. Оставайтесь дома в течение нескольких месяцев и почувствуйте это, прежде чем приступать к серьезным изменениям, таким как перемещение или снос стен.

2. Определите, действительно ли он не несет нагрузки

Стены всегда определяют комнаты. Но они лишь иногда несут нагрузку сверху и важны для структурной целостности всего дома.

Вы можете поиграть в детектива и определить, имеют ли стены вес:

• Все наружные стены имеют нагрузку. Из этого правила нет исключений.
• Если стены параллельны вышеперечисленным балкам, скорее всего, они не нагружены.
• Если стена несущая, она будет построена перпендикулярно балкам над ней.
• Некоторые стены, построенные под перпендикулярным углом, все еще могут подвергаться нагрузкам. Шкафы — отличный пример.

3. Подтвердите с подрядчиком или инженером, что он не несущий

Определение того, является ли внутренняя стена несущей, может оказаться непростой задачей.

Вы можете получить заключение от подрядчика, который будет взимать с вас почасовую или фиксированную плату за осмотр стен.

Если вы действительно беспокоитесь о экспертном заключении, наймите инженера-строителя.

Инженеры-строители взимают плату, и эти расходы часто довольно высоки. Кроме того, у инженера может быть минимальный гонорар, поэтому он не сможет прийти всего за полчаса.

4. Требуемые разрешения

Разрешения и другие разрешения! Со временем муниципалитеты добавили в свои списки разрешений еще больше ремонтных работ. Демонтаж стен — это деятельность, которая разрешена почти во всех сообществах.
