Температурный шов в кирпичном многоэтажном доме

Оглавление статьи:

ТЕМПЕРАТУРНЫЕ ШВЫ В КИРПИЧНОЙ КЛАДКЕ: НАЗНАЧЕНИЕ И ТЕХНОЛОГИЯ

Силы, воздействующие на кладку в результате перепадов температур, часто становятся причиной ее деформации. Самым эффективным способом предупредить такие проблемы являются деформационные швы, которые «гасят» распространение напряжений, вызывающих трещины и разрывы кладки.

ЧТО ТАКОЕ ТЕМПЕРАТУРНЫЙ ШОВ?

Температурным деформациям подвержен не только металл, но и такие материалы как строительный и даже клинкерный кирпич, хотя он и способен выдерживать значительные нагрузки.

Насколько это явление может быть опасным для здания? Приведем следующие цифры: здание из кирпича, высота которого летом, при температуре 20°С, составляет 20 метров, при температуре в -20°С укорачивается на 10 мм. При более низких температурах здание «сожмется» еще больше. Деформация в результате перепадов температур материала – одна из причин появления трещин и обрушения кирпичной кладки.

Последствия выглядят следующим образом: (фото)

Чтобы этого избежать, в процессе возведения стен в них делают температурные швы – зазоры (шпунты), которые разделяют стены по высоте на отдельные блоки, тем самым придавая зданию некую упругость. Благодаря этой упругости при деформации линейных размеров кладка здания остается целой.

Шов делается следующим образом – в процессе кладки в нее на глубину в полкирпича вертикально закладывается теплоизоляционный шнур. Использование теплоизоляции необходимо даже в том случае, если для возведения стен использовались «теплые» растворы. При кладке облицовочным кирпичом обустройство температурного шва выглядит так:

После того, как кладка отдаст влагу, шов заполняется герметиком или иным упругим материалом.

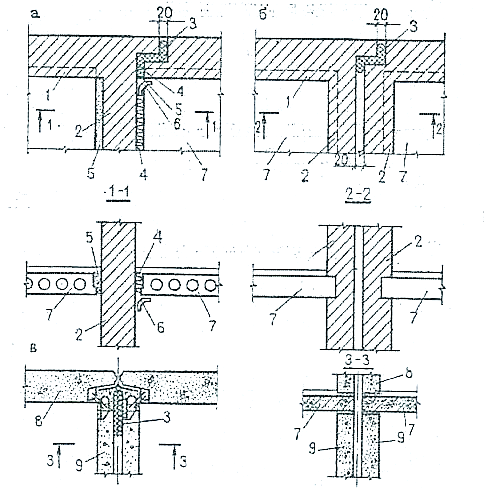

ТЕМПЕРАТУРНЫЙ ШОВ: ТЕХНОЛОГИЯ

Ширина шва зависит от температуры, при которой возводились стены и погодных условий места, где расположен дом, и обычно составляет от 20 до 30 мм. Обустройство шва шириной менее 20 мм не допускается, так как швы должны обладать достаточной горизонтальной подвижностью, как при их расширении, так и при сжатии. В малоэтажных зданиях из кирпича термошвы делаются через каждые 15-20 метров. Более точное расстояние между термошвами выбирается в зависимости от используемого стенового материала и средней расчетной температуры в зимний период.

Шов должен иметь конструкцию, которая обеспечивает удобство и простоту монтажа, контроля и ремонта утеплителя и герметизирующих компонентов, если в этом возникнет необходимость.

Пример использования герметика для заполнения температурного шва:

В отличие от усадочных швов температурные швы делаются только по высоте здания до уровня кровли, не затрагивая фундамент. Так как фундамент находится ниже уровня земли, то он намного меньше подвержен воздействию внешней среды и температурным колебаниям.

Как правило, эти швы, которые всегда делают только вертикальными, заполняются упругим гидроизоляционным и теплоизоляционным материалом – гидрошпонками, замазками и герметиками. Над верхним обрезом блоков фундамента, под швом стены необходимо оставить карман на высоту кладки в один-два кирпича. Это делается для того, чтобы при осадке температурный шов (шпунт) не упирался в фундаментную кладку. Если этого не сделать, кладка в этом месте может деформироваться.

ТЕРМОШВЫ ОБЯЗАТЕЛЬНЫ ДЛЯ ЛЮБОГО ДОМА? ЕСТЬ ЛИ ТУТ ИСКЛЮЧЕНИЯ?

Температурные компенсационные швы можно не делать в строениях, которые имеют все следующие особенности:

продольные несущие стены, которые разделены поперечными швами с шагом не более 1-2 метров;

отсутствие встроенных армирующих конструкций значительной длины;

В таких зданиях температурные швы не нужны – при этом длина здания, его этажность и климатические условия местности, в которой он расположен, не имеют значения.

РАСЧЕТНЫЕ ПРОВЕРКИ И ТЕСТ ШВА НА ФУНКЦИОНАЛЬНОСТЬ

Нужно отметить, что обустройство термошвов в кладке снижает, но не устраняет на 100% усилия, возникающие под воздействием перепадов температур в кладке. Это означает необходимость проведения расчетных проверок для выявления того, как температурные колебания и подвижки отдельных узлов и конструкций влияют на целостность кладки.

ЧТО ДЕЛАТЬ, ЕСЛИ ШОВ НЕ БЫЛ СДЕЛАН С САМОГО НАЧАЛА?

Если температурный шов не был сделан в кладке изначально, что привело к появлению вертикальных трещин, допускается резка шва по готовой кладке, в который затем закладывается теплоизолирующая строительная лента, а оставшаяся пустота заполняется герметиком или иным эластичным материалом.

Деформационный шов в кирпичной кладке: нужен или нет? Видео

В этой статье речь пойдет о такой важной детали кирпичной кладки, как температурно-деформационные швы. Всем известно, что любой дом является подвижной конструкцией. Небольшие просадки фундамента, а также движения стен, не заметные глазу, расширение и сужение материалов под действием вследствие перепадов температур – все это может привести к деформационным изменениям на поверхности кладки и из кирпича или даже трещинам на ней. Чтобы избежать подобных неприятностей, как раз и нужны деформационные швы.

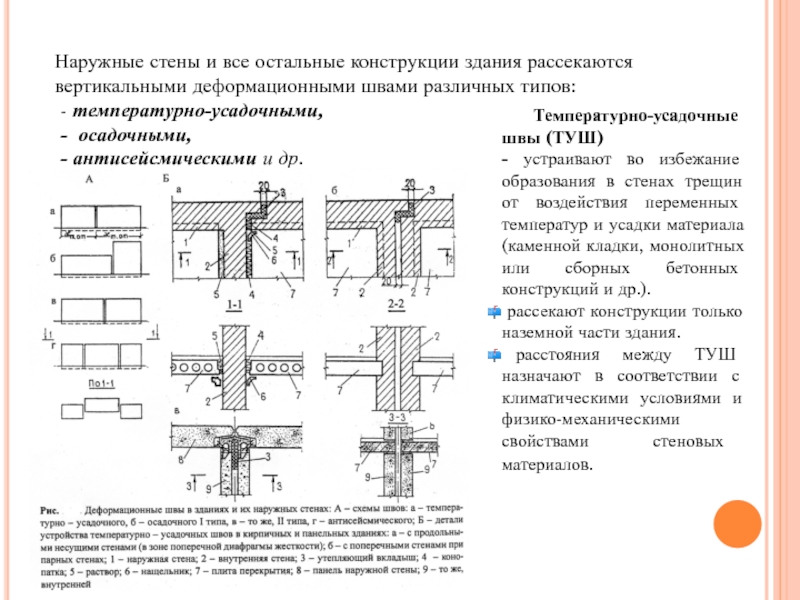

Типы швов

В зависимости от своего назначения деформационный шов в стене может быть температурным или усадочным.

Стенка из кирпича длиной в 10м при перепадах температур от -300 до +300С уменьшается и увеличивается в длину на 0,5-1см. Чтобы компенсировать такие движения, требуются тепловые (или температурные) швы.

Ширина таких швов зависит от температурного режима местности и обычно составляет 1-2см. Чтобы швы не продувались, их заполняют специальными материалами.

Усадочные швы необходимы, чтобы нивелировать процессы, связанные с постепенной усадкой фундамента. Они также заполняются эластичным синтетическим материалом, устойчивым к деформациям и нагрузкам на разрыв.

Если вы сомневаетесь, нужен ли деформационный шов, подумайте о том, что именно он может спасти стены вашего дома от разрушения. В результате образования даже небольших трещин в облицовочном кирпиче может произойти повреждение внутреннего утеплительного слоя. Это повлечет за собой значительное снижение теплоизоляционных качеств прослойки, а также рост патогенной флоры в виде грибков и плесени в результате попадания влаги внутрь фасадов.

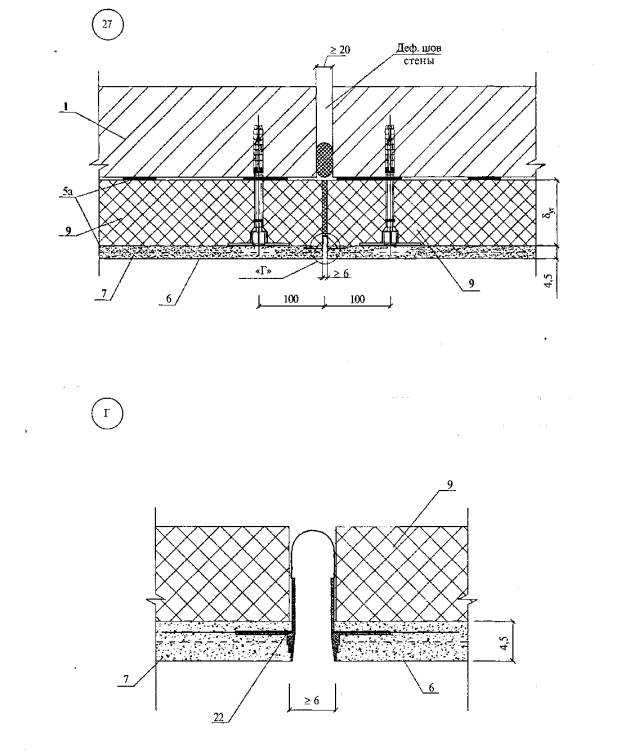

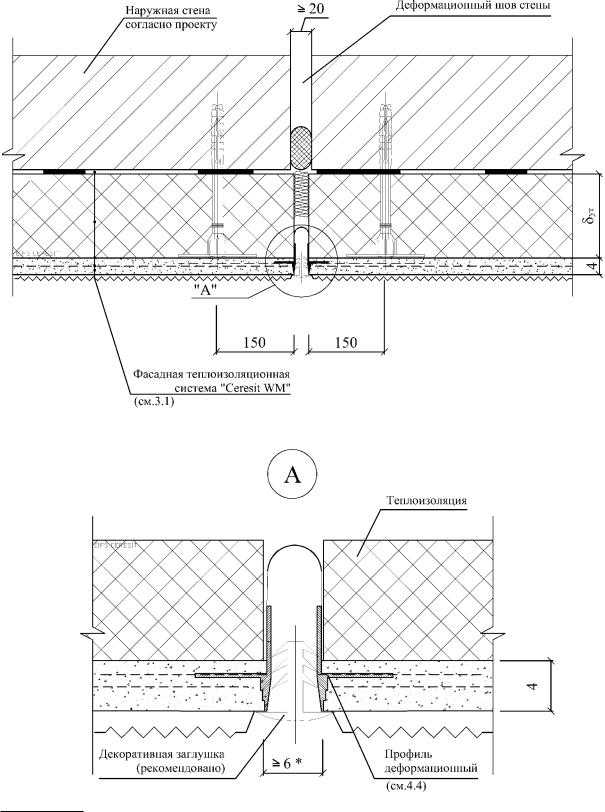

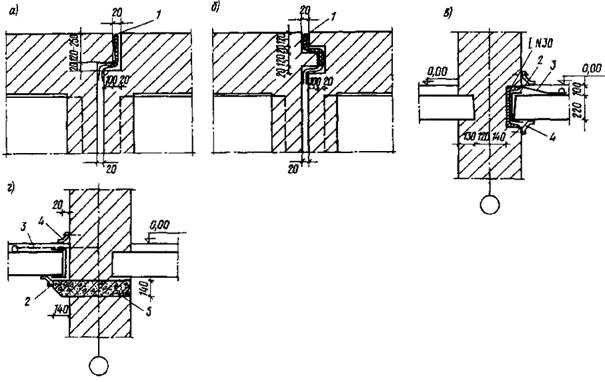

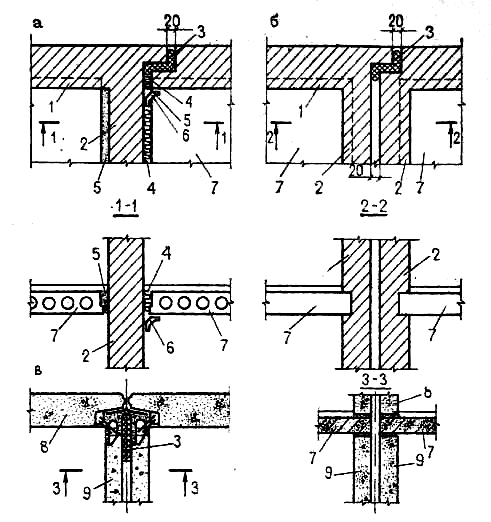

Как устроен деформационный шов фасада?

Наружный деформационный шов формируется на этапе возведения кладки. Его параметры зависят в первую очередь от температурной отметки, при которой осуществлялось строительство и типа кирпича. Толщина шва варьируется в диапазоне 1-2см.

Монтаж шва выполняется при помощи специализированных материалов.

Заполнение деформационных швов осуществляется с помощью:

• Жгутов.
• Пластичных герметиков.
• Бетонита.
• Эластичных наполнителей типа строительной пены.

Профессиональные строители отдают предпочтение специализированным герметикам. Их цена несколько выше прочих материалов, но в ходе эксплуатации они проявляют себя гораздо лучше.

Деформационный шов в кладке проще всего закладывать в ходе возведения стенки. Для этого от соседнего кирпича отступают расстояние, равное толщине деформационного шва. Затем щель, которая в итоге образовалась, заполняется гидроизолирующими материалами и герметиками.

Далее шов может быть задекорирован при помощи финишной штукатурки или покрыт другим отделочным материалом. Для создания дополнительной гидроизоляции шовчики иногда еще «забиваются» кусками минеральной сетки.

Для старых домов, уже эксплуатирующихся длительный период, деформационные швы монтируют по контуру образовавшихся трещин или резьбе. Чтобы углубить швы в такой ситуации, пользуются мощным перфоратором. Монтаж сходен с описанным выше монтажом при укладке кирпича, разница лишь в том, что трещины дополнительно стягиваются металлическими шпильками.

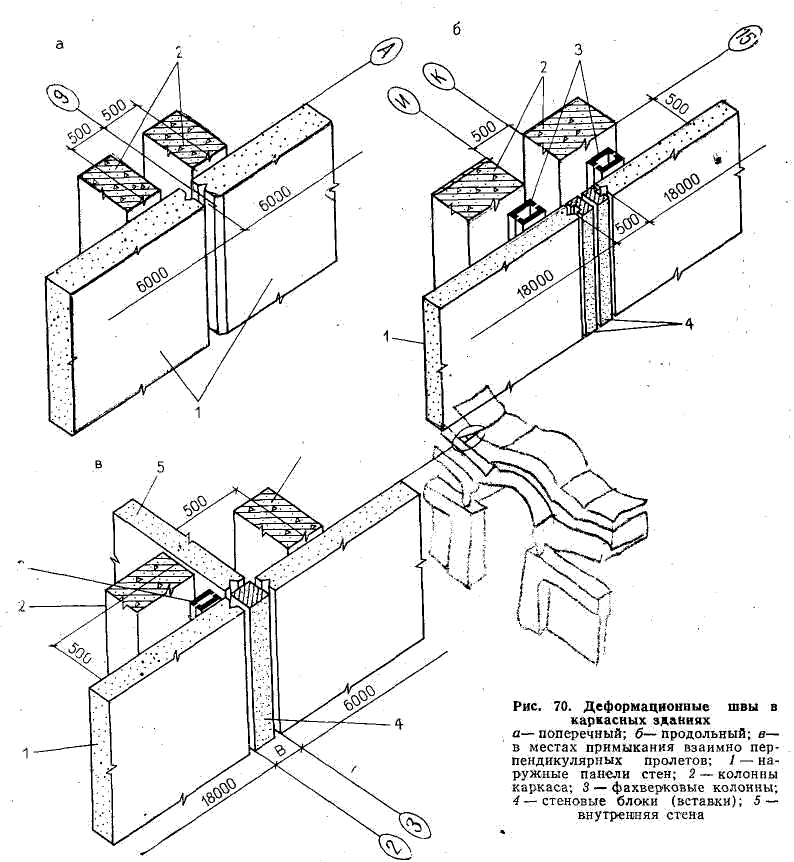

Расстояние между деформационными швами

Согласно стандартам, наличие деформационного шва обязательно в месте, наиболее подверженном деформационным изменениям (армированные и стальные конструкции, разного рода отверстия и проемы). Разумеется, швы не делаются у каждого проема. Чтобы выяснить необходимость их обустройства в каждом конкретном случае проводится довольно сложный профессиональный расчет.

Швы также допускается оформлять и не производя расчеты. В таком случае очень важно соблюдать максимально допустимый зазор между швами.

Деформационный шов и расстояние между ними в зависимости от температурных показателей можно посмотреть в таблице.

Как мы видим, минимальный показатель расстояния между швами составляет 35м. Вряд ли в частном строительстве возводятся стены такой длины. В связи с этим можно заключить, что для кирпичных частных домов обычно температурные швы не требуются.

Однако отметим, что в данном случае рассматривается исключительно кирпич. Если речь идет о стенках из бутобетона, то данные показатели уже нужно делить на 2. А то означает, что стоит задуматься об обустройстве температурно-деформационных швов.

В целом, при определении месторасположения швов отталкиваются от свойств грунта и видимых повреждений на стенах (если они уже образовались).

Очевидно, что слабые, неустойчивые грунты будут провоцировать движения фундамента и стен. Обычно в первую очередь страдают участки, находящиеся вблизи углов зданий. По этой логике можно формировать швы в диапазоне 0,4-1м от угловой точки.

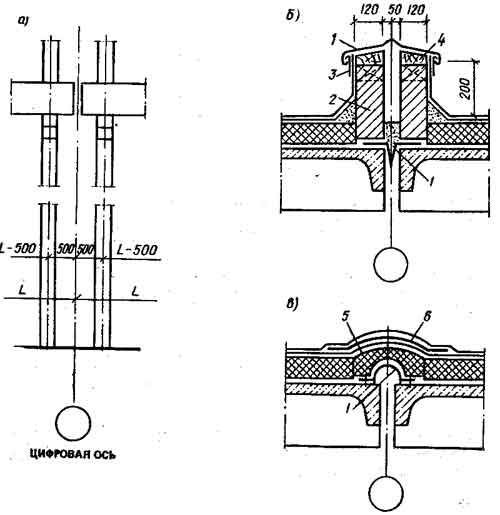

Гидроизоляция деформационных швов

Чтобы избежать тепловых потерь через швы, а также попадания внутрь частиц влаги и воды, каждый шов подвергают гидроизоляции.

Самый наипростейший вариант – использование строительной пакли пропитанной в битуме. Профессиональные строители считают этот способ устаревшим и отдают предпочтение более современным материалам.

Нередко заполнение швов производят строительной пеной. Однако она не обладает достаточной эластичностью, может рваться при расширении швов и, следовательно, пропускать внутрь влагу.

Способ применения того или иного материала всегда подробно описывается производителем в инструкции.

В целом заделка обычно состоит из следующих этапов:

1. Очищения шва.
2. Обезжиривания поверхностей.
3. Установки профилей.
4. Заполнения герметизирующей мастикой.

Температурные швы в вопросах и ответах

Деформационные швы — технология защиты кладки от трещин, которые могут появиться в результате напряжений. Такие напряжения возникают при резком перепаде температур, и являются причиной деформации кладки. Для того чтобы избежать этого явления в процессе возведения стен устраиваются деформационные температурные швы, или, как их еще называют термошвы.

Даже обычный строительный кирпич способен выдерживать большие нагрузки, не говоря уже о клинкерном кирпиче, прочность которого может достигать М1000. Однако если не принять профилактических мер, температурные напряжения не способна выдержать даже самая прочная строительная керамика. Хотя коэффициент температурного сжатия-расширения строительного кирпича намного ниже, чем, к примеру, у металлических конструкций, но он все же достаточно велик, чтобы привести к трещинам кладки по всей высоте здания.

Насколько кирпичная кладка может сжиматься на морозе?

При температуре в −40°С, здание высотой в 20 метров «сжимается» на Будь кирпичи из резины, им это не причинило бы никакого вреда, но кладку из керамического кирпича, в которой нет системы защиты от температурной деформации, такой перепад попросту «рвет».

Как делается температурный шов?

Для того чтобы предупредить разрывы кладки из-за перепадов температуры, нужно заблаговременно «разорвать» ее самому. Делается это при помощи температурных швов, вертикально разделяющих сплошную стену на «подвижные» участки. Такие швы компенсируют напряжение, поэтому их также называют компенсационными. Как делаются температурные деформационные швы? При возведении стен, в кладку, на глубину в 1/2 кирпича закладывается теплоизоляционная лента. Она необходима даже в том случае, если для кладки используются специальные теплые растворы, обеспечивающие хорошую теплоизоляцию стены.

Такие швы всегда делают только вертикально. Они и делаются от фундамента до кровли, определенным шагом и разделяют стены на блоки с небольшим запасом «хода».

Как выглядит термошов?

Такая технология обеспечивает «упругость» стен, которая при линейных деформациях, возникающих из-за сжатия-расширения материала, сохраняет кладку целой. Есть несколько вариантов технологии закладки шва. Один из них используется при облицовке фасада кирпичом:

Шов, который предстоит заполнить герметизирующими веществами:

Процесс использования герметика:

Готовый температурный шов, заполненный герметиком:

Ширина и шаг термошва

Ширина шва определяется по расчетам, однако не допускается делать швы, которые по ширине уже, чем 20 мм — они должны обладать достаточной подвижностью на случай экстремально низких температур, нехарактерных для той местности, где расположено здание. Как правило, в индивидуальных домах и других малоэтажных строениях температурные швы делаются с шагом в Это расстояние может быть изменено в соответствии со свойствами кирпича и особенностями климата.

Требования к температурным швам

Каким требованиям должен отвечать температурный шов? Конструкция шва должна такой, чтобы его монтаж не вызывал затруднений и обеспечивал свободный доступ к нему на тот случай, если потребуется ремонт. Термошов всегда делается вертикальным. В процессе его прокладки, под швом стены — над тем местом, где стена соприкасается с фундаментными блоками, по технологии нужно оставлять карман в кирпича высоты кладки. Карман делается, чтобы шов, в процессе осадки здания не уперся в кладку фундамента, что может привести к деформациям стены в этом месте.

Для того чтобы быть уверенным в защищенности кладки от температурных деформаций, недостаточно сделать «усредненный» термошов. Должны быть проведены расчеты ширины и шага шва, а после его обустройства нужно вести наблюдения для того, чтобы выявить, как колебания температуры влияют на отдельные узлы конструкции.

Кладка была сделана без термошва? Еще не поздно все исправить

Достаточно распространенная ситуация — владелец будущего дома, самостоятельно ведущий строительство, узнает о необходимости обустройства температурного шва уже после того, как были возведены стены. Как правило, толчком к поиску информации о температурных швах становятся вертикальные трещины, которые образуются по всей высоте здания.

Учиться приходится всегда, и чаще всего мы это делаем на своих собственных ошибках. Однако в случае с термошвом все поправимо — его можно делать уже по готовой кладке, сделав все необходимые расчеты и вооружившись «болгаркой». После того, как шов готов, обеспечивается теплозащита — в него укладывается строительная теплоизоляция, после чего он должен быть заполнен заподлицо со стеной. В качестве наполнителя могут быть применены разные материалы — замазки, гидрошпонки или герметики.

Нужно отметить, что температурные швы делаются до уровня земли — от кровли до фундамента. Для фундамента делаются специальные усадочные швы, а расширение-сжатие из-за перепадов температур ему не грозит, так как он ниже уровня земли и мало подвержен внешним колебаниям температуры.

В каких случаях термошвы можно не делать?

Возводимый дом строится со сборными перекрытиями, проект строительства подразумевает несущие продольные стены, разделенные поперечными швами и отсутствие армирующих элементов большой длины? Тогда в обустройстве температурных швов в таком здании нет необходимости. Перечисленные условия касаются домов любой высоты и этажности и любых условий климата.

Температурные швы кирпичного дома

Температурные швы.

Стандартная и привычная вещь на больших многоквартирных домах, и достаточно редкое явление в частном, коттеджном строительстве. Зачем они нужны, и какая от них польза. А вернее, какой вред от их отсутствия. Естественно это трещины.

Трещины на стенах дома, бывают разные, как и причины, их появления. Почти всегда о точных причинах появления трещин на стенах дома, можно только гадать. Точно диагностировать причины появления трещин, мало кто возьмется, так как причин этих множество и часто это комплексная проблема, у которой нет одной четко локализуемой причины. Это скорее совокупность факторов и причин. Но не буду усложнять. Попробую объяснить максимально понятно.

Очень редко в частном строительстве, усадочные и температурные трещины, могут представлять собой серьёзную опасность, такие случаи тоже конечно бывают, но их обычно видно невооруженным взглядом. Когда дом трещит по швам и стены буквально расползаются. Тогда да, это проблема, и она серьёзная.

Но чаще всего это мелкие деформационные усадочные трещины. Вся их неприятность заключена только в том, что они портят вид дома, и портят настроение хозяевам. Опасности они не представляют. А причин их появления, как я писал выше, может быть масса.

Рассмотрим данную конкретную проблему, возникшую на нашем, построенном нами доме.

Дом кирпичный, коробка пока без крыши, простояла полгода. Кирпич керамика. Фундамент монолитный железобетонный, общее сечение бетонной ленты — 150х45 см. Что является стандартом в нашем регионе. Конкретно Ростовская область. Грунт глина. Длинна стен дома, до 12.5 метров. Естественно при такой длинные стен температурные, деформационные швы предусмотрены не были. Обычно их делают на стенах длинной от 15-20 метров, в частных коттеджах стены такой длинны, встречаются редко. Как и температурные швы.

1. Армопояс, монолитный железобетонный сечением 250х250 мм тоже присутствует.
2. Трещина возникла посередине оконного проёма, только на облицовочном слое кирпича.
3. Фундамент и армопояс, а так же внутренняя кладка стены не повреждены.

Причины тут очевидны — температурные расширения стены нашли самое слабое место, обычно это как раз и бывают перемычки проемов, верх или низ оконного проёма.

Дело в том, что при разной температуре стены имеют соответственно такие же разные линейные размеры. К примеру, зимой, длинна стены, может уменьшиться на 1-2 сантиметра, что соответственно может привести к появлению деформаций которые и проявятся в слабых местах в виде трещины. Летом ситуация такая же. Только летом стены удлиняются.

На юге России, стена дома, летом может, прогревается до 60 градусов совершенно спокойно. Стена, находящаяся на южной стороне, под нашим солнцем может раскаляться еще сильнее. Причем, максимально сильно прогревается только облицовочный слой и расширения его как раз гораздо больше, чем расширение внутренней кладки. Особенно учитывая, что облицовочная кладка отсечена от основной слоем теплоизоляции. Но при этом, они связаны арматурой кладочной сеткой, и штамповкой. Что, казалось бы, хорошо, но в данном случае создает существенные внутренние напряжения при разных изменениях линейных размеров стен вследствие разной их температуры.

Вот уже одна явная причина появления подобных трещин, разные температурные расширения лицевой и внутренней части стены.

К тому же, есть ещё армопояс, (на фото его не видно) он как мы видим, пока нет кровли, полностью открыт, и соответственно так же сильно прогревается под палящим солнцем. Линейное удлинение бетона при нагреве может быть больше чем удлинение кирпичной кладки. В итоге расширение армопояса, просто рвет самое слабое место стены. Как раз оконный или дверной проем. Что мы и имеем в данном случае.

Похоже, что практику строительства на юге России, нужно слегка менять, и температурные швы нужно предусматривать уже на стенах длинной от 8 метров. Перепады температур, даже летом могут достигать 40 градусов, что, по-моему, очень много.

Но тут есть проблема, скорее эстетическая, вид температурных швов не нравится заказчикам домов. Температурный шов сложно сделать незаметным, и ещё сложнее сделать его красивым. Но придётся выбирать, или возможные трещины, или температурные швы на стенах.

В данном случае, пока нет крыши, проблема может быть решена двумя способами.

Первый способ — аккуратно разбирается кирпичная кладка облицовочного слоя и перекладывается заново. Снимается примерно как на картинке 32 кирпича. Треснувший кирпич меняется. Внешне все будет хорошо, но решит ли это проблему? Температурного шва все равно нет. А слабое место стены, так и останется именно тут, на этом месте и никуда не денется.

Возможно, после монтажа кровли, трещина больше не появится, не будет, прогревается армопояс, и карниз кровли тоже как то снизит нагрев стен. Но поможет ли это в итоге, и снимет ли это проблему, лотерея.

Второй вариант. На этом месте, на месте трещины, делаем термошов, то-есть режем облицовочную кладку, по трещине, режем максимально аккуратно и ровно. И полученный разрез заполняем или специальной деформационной лентой, или пластичным, шовным герметиком. Примерно как на картинке. Будет не так красиво, но трещины уже не будет, её место как раз и будет служить деформационные швом. На прочность стены, перемычки и самого дома, это ни как не повлияет. Дом одноэтажный и чердачное перекрытие деревянное. Но, не забываем что это все же перемычка, место явно не предназначенное для температурного шва. Поэтому вариант не самый лучший.

Это варианты решения уже возникшей проблемы. Лучше конечно этих проблем избегать изначально. А для этого как раз и нужно предусматривать температурные деформационные швы, даже на стенах длинной 8 метров. Судя по всему, температуры летом, на юге России уже перешли пределы, заложенные в старых нормативах. Может, конечно, сказывается и падающее с каждым годом качество кирпича. Причин как я и писал множество. И чтобы не бороться с трещинами потом, лучше предусматривать конструктивные возможности решения подобных проблем. Это будет полезно вашему дому и летом и зимой. И не только в плане предотвращения температурных трещин, но и в плане предотвращения осадочных трещин на стенах, которые так же не редкость из за естественной усадки, нового только что построенного дома.

Температурный деформационный шов, делается не сложно. О его конструкциях и способах формирования много информации в интернете. Подробно я описывать его не буду, просто приложу несколько картинок для наглядности.

Есть варианты ровного вертикального температурного шва, а есть зигзагообразной шов. Как по мне, так простой вертикальный шов, и проще и лучше выглядит. К тому же его явно проще сформировать и проще заделать герметиком, или специальной лентой.

Есть еще, кстати, для этих целей специальные ленточные герметики, в виде длинных колбасок закладываемых в эти швы. Но так как в частном строительстве, температурные швы явление редкое, в магазинах стройматериалов найти их, скорее всего не получится. Искать их нужно или на крупных стройках, или у поставщиков материалов для этих самых крупных строек. Проще подобрать хороший, эластичный шовный герметик, которым и заполнить сформированный температурный шов в кирпичной или бетонной стене.

Кстати, как вы поняли швы эти, далеко не вечны. Иногда они могут потребовать ремонта, замены герметика или уплотнителя. Так что один раз в 10 лет, о них стоит вспомнить и проверить их состояние. Если в шов будет попадать вода, ни чем хорошим, особенно зимой, это вашим стенам не светит. В худшем варианте, возможны даже более серьёзные повреждения стен, связанные с их периодическим промерзанием.

А с проблемой, которая на фото, мы, конечно, разберёмся, что бы она, не портила настроение хозяевам. Но на будущее, будем настаивать на температурных швах, на внешних стенах, уже от 8 метров длинной. И соответственно будем предупреждать о возможности появления подобных трещин на стенах дома. К сожалению, от этого никуда не денешься.

Собственно для того и писалась эта статья, с картинками. Проще дать человеку ссылку, для того что бы он прочел эту статью, чем много раз повторять одно и тоже разным людям.

На этом все, к данному конкретному случаю мне добавить больше нечего, но случаи, как известно, бывают очень разными, и не факт что это именно ваш случай, и так же не факт, что описанные методы устранения и предотвращения подобных проблем, подходят именно вам.

Спасибо за внимание к моему сайту. Если вы хотите продать или купить недвижимость. А так-же, если вы планируете строительство дома. Свяжитесь со мной в удобное время, и возможно, я смогу предложить вам интересные варианты, для максимально быстрой и выгодной реализации ваших планов.

В любом случае, все консультации бесплатны. А мой опыт точно не будет лишним. По любым вопросам связанным со строительством и недвижимостью, обращайтесь индивидуально.

Покупка, продажа недвижимости в Таганроге и пригородах. Дома, коттеджи, квартиры, коммерческая недвижимость. Новостройки и вторичный рынок. Строительство коттеджей в Таганроге, Ростове-на-Дону, Краснодарском крае и в Крыму. Проекты, сметы, консультации. Огромный опыт работы и гарантия до 10 лет!

Вертикальный деформационный шов. Правильное утепление.

Необходимо организовать вертикальный деформационный шов между двумя секциями-очередями жилого дома. Наружная стена в обоих зданиях является монолитной ж/б диафрагмой толщиной 200мм. Только первую секцию мы утеплим снаружи минватой, а у второй очереди строительства бетон останется «голым». Боюсь, что в неправильно выполненном шве будет «гулять» воздух и получим в лучшем случае плесень, а в худшем — наледь на внутренней поверхности.

Можно ли заполнить шов полностью полистиролом? Не повлияет ли это на его основную функцию?
Чем лучше герметизировать по контуру?
Нужен ли герметик, если собираемся использовать специальный гидроизолирующий профиль при утеплении «термошубой»?
Какие ещё бывают проблемы деформационных швов, с которыми мне ещё не приходилось сталкиваться?

Прилагаю pdf со своим решением по другому жилому дому, который сейчас пока выведен на нулевую отметку и где вопрос по дефшву уже «всплыл» на стройке. «Отработанных» решений моложе 1979 года почему-то в проектном институте не оказалось, и нужно срочно сделать что-то более современное, старый узел подрядчик воплощать отказывается. Обе секции кирпичные, возводятся одновременно, шов везде 2 см, только типы наружной отделки разные по этажам. Покритикуйте, пожалуйста, если что-то неверно, потому что вся информация по уплотнителям и герметикам — из Интернета.

В здании, которое сейчас проектируется, всё сильно запутано.
По первому этажу — две ж/б диафрагмы на расстоянии 17 см. Из которых 15 см — это, теоретически, утепление первой очереди, хотя возводиться 1-й этаж обеих секций, скорее всего, будет одновременно, и утеплять придётся засыпкой после снятия опалубки. Потом одна секция будет заморожена, пока другую не выведут под кровлю.
Остальные этажи: серийный 10-этажный панельник в качестве первой очереди и самонесущая стена из ячеистого бетона со стороны 14-этажного монолитно-каркасного здания второй очереди. Расстояние 2 см между наружной гранью стеновой панели и кладкой, но 12 см между панельником и контуром монолитного перекрытия (перекрытие «западает» на 10 см по отношению к ячеистобетонным стенам).

Вложения

В случае с кирпичным домом, дла которого сделана pdf-ка, шов температурный, плита единая. Во втором случае, который поставил меня в тупик и для которого пока картинок нет, шов деформационный, фундаментная плита по нему разрезается. Расстояние такое, как дали конструкторы.

Про швы «с зубом» впервые слышу, вы не могли бы пояснить? А то в литературе ничего подобного не встречалось.

Температура в помещениях, примыкающих к шву, одинаковая, планировка практически симметрична. Поэтому меня интересует именно как добиться максимальной герметизации шва, минимизировать утечки тепла и достичь температуры воздуха в зазоре такой же, как и у жилых комнат. Замкнуть контур утеплителя, проще говоря. Стандартное решение, которое описывается в умных книжках — это утепление шва чисто по контуру, но слишком много примеров, когда этот способ работает плохо. Про 100% заполнение шва утеплителем есть только в Интерене, да и то совсем мало, и я не знаю, в каких условиях подобное решение допускается и какие имеет минусы, кроме большей стоимости (из плюсов, как я понимаю, только недопускание промерзания).

стараюсь стать специалистом

Доброго времени суток!
Люди добрые, возник аналогичный вопрос. Правда теперь уже как последствие примененного решения.
Ситуация такая: две секции 17-этажного панельного дома разделены швом в 200мм, он засыпан на всю высоту керамзитом. Утепление фасадов секций — «общее» и перекрывает шов. В итоге в течении 6 лет эксплуатации в угловой комнате одной из секций на 2 этаже промерзает угол, плесень, да и прохладно зимой. Позже выложу небольшую схему, для большего понимания.
Вопрос 1. Возможно ли такое решение в принципе? правильно ли оно?
Вопрос 2. В чем возможная причина промерзания, если шов выполнен правильно?
С уважением Олег.

1.5
2
голоса

Рейтинг статьи

ТЕМПЕРАТУРНЫЕ ШВЫ В КИРПИЧНОЙ КЛАДКЕ: НАЗНАЧЕНИЕ И ТЕХНОЛОГИЯ

16. 07.2018 2687

Силы, воздействующие на кладку в результате перепадов температур, часто становятся причиной ее деформации. Самым эффективным способом предупредить такие проблемы являются деформационные швы, которые «гасят» распространение напряжений, вызывающих трещины и разрывы кладки.

ЧТО ТАКОЕ ТЕМПЕРАТУРНЫЙ ШОВ?
Температурным деформациям подвержен не только металл, но и такие материалы как строительный и даже клинкерный кирпич, хотя он и способен выдерживать значительные нагрузки.

Насколько это явление может быть опасным для здания? Приведем следующие цифры: здание из кирпича, высота которого летом, при температуре 20°С, составляет 20 метров, при температуре в -20°С укорачивается на 10 мм. При более низких температурах здание «сожмется» еще больше. Деформация в результате перепадов температур материала – одна из причин появления трещин и обрушения кирпичной кладки.

Последствия выглядят следующим образом: (фото)

Чтобы этого избежать, в процессе возведения стен в них делают температурные швы – зазоры (шпунты), которые разделяют стены по высоте на отдельные блоки, тем самым придавая зданию некую упругость. Благодаря этой упругости при деформации линейных размеров кладка здания остается целой.

Шов делается следующим образом – в процессе кладки в нее на глубину в полкирпича вертикально закладывается теплоизоляционный шнур. Использование теплоизоляции необходимо даже в том случае, если для возведения стен использовались «теплые» растворы. При кладке облицовочным кирпичом обустройство температурного шва выглядит так:
(фото2)
После того, как кладка отдаст влагу, шов заполняется герметиком или иным упругим материалом.

ТЕМПЕРАТУРНЫЙ ШОВ: ТЕХНОЛОГИЯ
Ширина шва зависит от температуры, при которой возводились стены и погодных условий места, где расположен дом, и обычно составляет от 20 до 30 мм. Обустройство шва шириной менее 20 мм не допускается, так как швы должны обладать достаточной горизонтальной подвижностью, как при их расширении, так и при сжатии. В малоэтажных зданиях из кирпича термошвы делаются через каждые 15-20 метров. Более точное расстояние между термошвами выбирается в зависимости от используемого стенового материала и средней расчетной температуры в зимний период.

Шов должен иметь конструкцию, которая обеспечивает удобство и простоту монтажа, контроля и ремонта утеплителя и герметизирующих компонентов, если в этом возникнет необходимость.
Пример использования герметика для заполнения температурного шва:
В отличие от усадочных швов температурные швы делаются только по высоте здания до уровня кровли, не затрагивая фундамент. Так как фундамент находится ниже уровня земли, то он намного меньше подвержен воздействию внешней среды и температурным колебаниям.

Как правило, эти швы, которые всегда делают только вертикальными, заполняются упругим гидроизоляционным и теплоизоляционным материалом – гидрошпонками, замазками и герметиками. Над верхним обрезом блоков фундамента, под швом стены необходимо оставить карман на высоту кладки в один-два кирпича. Это делается для того, чтобы при осадке температурный шов (шпунт) не упирался в фундаментную кладку. Если этого не сделать, кладка в этом месте может деформироваться.

ТЕРМОШВЫ ОБЯЗАТЕЛЬНЫ ДЛЯ ЛЮБОГО ДОМА? ЕСТЬ ЛИ ТУТ ИСКЛЮЧЕНИЯ?
Температурные компенсационные швы можно не делать в строениях, которые имеют все следующие особенности:

сборные перекрытия;
продольные несущие стены, которые разделены поперечными швами с шагом не более 1-2 метров;
отсутствие встроенных армирующих конструкций значительной длины;
В таких зданиях температурные швы не нужны – при этом длина здания, его этажность и климатические условия местности, в которой он расположен, не имеют значения.

РАСЧЕТНЫЕ ПРОВЕРКИ И ТЕСТ ШВА НА ФУНКЦИОНАЛЬНОСТЬ
Нужно отметить, что обустройство термошвов в кладке снижает, но не устраняет на 100% усилия, возникающие под воздействием перепадов температур в кладке. Это означает необходимость проведения расчетных проверок для выявления того, как температурные колебания и подвижки отдельных узлов и конструкций влияют на целостность кладки.

ЧТО ДЕЛАТЬ, ЕСЛИ ШОВ НЕ БЫЛ СДЕЛАН С САМОГО НАЧАЛА?
Если температурный шов не был сделан в кладке изначально, что привело к появлению вертикальных трещин, допускается резка шва по готовой кладке, в который затем закладывается теплоизолирующая строительная лента, а оставшаяся пустота заполняется герметиком или иным эластичным материалом.

КИРПИЧНОЙ, кладке, ТЕМПЕРАТУРНЫЕ, ТЕХНОЛОГИЯ, швы

Трещины в кирпиче [типы и направление]

Появление кирпичных трещин в каменных стенах очень распространено в любом строительстве, где кирпичные стены выполнены в качестве заполняющих или несущих стен.

Так как кирпичные стены не армированы и слабы на растяжение и сдвиг, они подвержены растрескиванию.

В основном существует три типа трещин кирпича.

• Вертикальные трещины
• Горизонтальные трещины
• Диагональные трещины

Это основные типы трещин, которые появляются в кирпичных стенах.

Рассмотрим подробно каждый тип трещин кирпича.

Вертикальные трещины в кирпичной стене

В зависимости от внешнего вида эти трещины можно разделить на две категории. Они следующие.

• Прямые трещины

Эти типы вертикальных трещин в кирпичных стенах также образуются в стене в результате растрескивания кирпича. На следующем рисунке показано образование трещин.

• Зубчатые вертикальные трещины в кирпичной стене

Эти типы также относятся к кирпичным трещинам, которые образуются вертикально. Это образование может быть связано с недостатками моторной пасты или прочными кирпичами, обладающими большей емкостью, чем раствор.

Причины появления вертикальных трещин в кирпичной стене

В основном существуют три основные причины, которые приводят к появлению трещин в кирпичной кладке стен.

• Колебания температуры
• Движение фундамента
• Движение влаги в кирпичах

Давайте подробно обсудим каждую причину для лучшего понимания.

Колебания температуры вызвали трещины в кирпичных стенах

Термические трещины в стенах чаще всего появляются в каменных стенах посередине окон.

Первоначально волосяные трещины проявляются как термические трещины, и в дальнейшем они увеличиваются до размера от 0,3 до 0,5 мм.

Кроме того, эти типы трещин будут появляться снова даже после их устранения, если тепловое движение в стене не будет остановлено.

Рассмотрим образование термических трещин в кирпичных стенах.

Образование термических трещин в кирпичной кладке стен

• Когда кирпичная стена подвергается воздействию прямых солнечных лучей, она расширяется. Эти типы расширений сдерживаются поперечными стенами, плитами, фундаментами, перемычкой и т. д.
• Определенное сжимающее напряжение в стене будет возникать в стене по вышеуказанной причине.
• Это сжимающее напряжение будет выше у окон, так как площадь стены относительно меньше.
• Кирпичные стены укорачиваются из-за ползучести при сжатии.
• Сжатая стена расширяется ночью, когда температура стены падает и достигает исходного состояния.
• В этом процессе растягивающее напряжение в кирпичной стене развивается, и растягивающее напряжение будет максимальным у окна, как и сжимающее напряжение.
• Сжатие и растяжение будут развиваться в стене ежедневно, когда она подвергается воздействию прямых солнечных лучей и прохладе ночью.
• Стена треснет в процессе, если растягивающее напряжение больше, чем предел прочности стены.

Вертикальные трещины в кирпиче из-за расширения фундамента

Кратко остановимся на этих типах трещин.

• Как правило, эти трещины шире в верхней части здания и сужаются к фундаменту. На уровне фундамента эти трещины становятся микротрещинами.
• На двух противоположных сторонах здания будет одна трещина.

• Чаще всего такие трещины в кирпиче появляются в усадочном глинистом грунте.
• В засушливый сезон почва сморщивается и набухает.
• Это расширение и сжатие почвы приводит к образованию трещин в здании.

Вертикальные трещины из-за движения влаги

• В основном этот тип трещин возникает, когда кирпич поглощает влагу и расширяется.
• Это расширение приводит к перемещению стены, соединенной с определенной стеной. Это движение вызывает трещины.
• Кроме того, кирпичи неправильной формы или нестандартные кирпичи также вызывают эту проблему и приводят к трещинам в кирпичах.

Горизонтальные трещины в кирпичных стенах

В стенах встречаются следующие типы горизонтальных кирпичных трещин.

• Горизонтальные трещины под плитой

Эти типы трещин возникают из-за теплового воздействия. Дифференциальные напряжения, вызванные термическим воздействием, растрескивают кирпич.

Эти трещины могут быть связаны с ползучестью каменных стен.

• Горизонтальные трещины над плитой
• Горизонтальные трещины на крышах высоты на каждом уровне

Диагональные трещины в внешних стенах

• Диагональные трещины из -за движения почвы. подверженное усадочному движению вызывает такие трещины в стенах.

  При высыхании этих типов грунтов их объем уменьшается, что приводит к оседанию части конструкции.

  Кроме того, высыхание почвы ближе к середине здания минимально, так как эти области не подвергаются воздействию окружающей среды. Поэтому усадка в основном происходит по периметру здания.

  Таким образом, трещины в кирпиче такого типа возникают по углам здания.

  • Диагональные трещины из-за пучения грунта

  Трещины такого типа также встречаются в усадочных грунтах.

  При высыхании дает значительную усадку. Когда вода добавляется во время слива, она расширяется. Это расширение поднимает здание, что приводит к диагональным трещинам в здании.

  • Диагональные трещины на окнах

  Эти трещины образуются из-за неравномерного распределения напряжений в стенах. Неравномерное напряжение возникает из-за уменьшения площади стены у окна. Эта область несет меньшую нагрузку.

  Диагональные трещины в каменных стенах чаще встречаются на несущих стенах, и эти трещины не такие широкие и кажутся микротрещинами.

  • Диагональные трещины вследствие теплового расширения

  Тепловое движение стены приводит к растрескиванию кирпичных стен.

  Когда внутренние напряжения растяжения в стене превышают прочность стены на растяжение, стена трескается.

  Эти типы трещин могут появляться в разных местах, как указано ниже.

  • • Щели между окном и плитой.
    • Окна и фундамент или фундаментная плита

  Артикул причины разрушения балки также может быть направлен для получения дополнительной информации, касающейся сбоев луча.

  TIS-A18-Дизайн-для-движения-2021

  %PDF-1.6
  %
  1 0 объект
  >]/Страницы 3 0 R/Тип/Каталог>>
  эндообъект
  2 0 объект
  >поток
  2021-02-24T12:44Z2021-02-24T12:44Z2021-02-24T12:44ZAdobe Illustrator 25.2 (Macintosh)

• 25628JPEG/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9AAAAAAKEABAA0zaG9AAQAALBAAMAA0
  AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK
  DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f
  Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAHAEAAwER
  AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA
  AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB
  UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE
  1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ
  qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy
  obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp
  0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo
  +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8AOvNF/wCXIvNOrwz6XBqE
  r310GEtiilT65EjCWFIpHIFaFiw79SDmwhrKAFyFD8dXFlp7JNB6B5b86ah5q0t1sbg2psPQ+xbS
  py9QFUq/rfGpXcjivj064vHAHlbcYyI5or8xNAu7ry1psMPLUpo75paXkK3hKOzyMtDDKBwSqxkg
  dAC3WtuDOIyJO1jp/awy4iRQQflvQPMvlS6lmtdN0rStOvRGl5P8Rb9yjmL92jovNpJSGPMCnTDq
  NRCUfUSaRixyidgGS+XzNLqEZutZe6uxJJcPbQtxhKyIaKY2klYRjlyT6N/GiWQEbDZtECOZeXXH
  kfVnubmOPRdLnldn9G7u3tIjGzF+TlrYJKSpC8S/I1603rnR1o23kPx5lxjpz3D8fB6Y135ivTbf
  XdSsrOGKT1LhLNqSMAHUJ6jXAHEkgn4e305hcUBdC/e5FSPNI/zG8vX91o+hx2cLa00Dyc5bm3jv
  mKSuhZmPpzAfBy4kU7Zfp84iST6b7ra8uIkCt0B5Zt/Neg3U8OkaRZ6Vp06q0vGw1GYu6VC/ux6X
  FuLUZuRrQbeLlzQmPUZE/BYY5R5UAzTy2moPMj3N5eyXUcbmVJYJre1dmICkCbk3w9lDdzWu2Y8p
  g7Abfa2xiR1eXDyhqei6hZyRWOgfWbZ4riG5vRHBNG0bh2dEtktudStaufYFRXM46uMgQTLf8dSX
  GGCQOwD0OXVtRmltJtS1OG0gMQlWO0Dp6glFQ3MzEMvw/CQPHxzXnLCO33uUISKUeffJuuaxJoJt
  LaLWLS0tWju5r1bd7h6oByAkj4h5DQkoy/8AEaZem1EYg78N91/RAM2ImuqN8qaJ530SKexs9O0r
  TNOcvOgjEkv79uKKPTEsQC8Eq3x1LffkM2SE9yZEsscJR2FAJzBoOqQ6XdLdahPcTNZTwUncegXk
  FQ7VaQ1WlK+Fcq8UXyA3ZiBrmwKy/LjzLo97Z3tlo+lSXVvLGwvZVjhkQK6kBFtEiUlgWBJH9mZL
  VxkCCZV+O8tAwEGwAzA3mpahdww3usQWspjcRW+nOEkZn4rWjzNz4OPhPHr2zD44jkL97fwk8z8k
  m8++Rde1rUbG5srOx1W1t7SG3ZdREfqyUaQyVlaKSRCapuhH7XTMjT6mMQQSRv0/tasuIyPes0mH
  zppEM3l6IaPots0cr2kFtHcTS/EKySRgTRcOPINty3r07QyZsRkCTKUvgyhjmBQoBPbeGPU9B1YW
  +rPqAubKS1cTtG1sjlD6jUb1QCRIKq9QBTbrWoZRxA1VFmYbHdg+j+V9W0jVLS+0m18vfXoy3p3j
  mJJVLoYuKx2zQI4ZGPZTU1JbpmXPVRmCJGVfjvtojhlE2AGfzab5hvLiea81V7RJIRDEtgRGEI5H
  1AJJZF5/GdytNl223xBkiBsL97eYE8yxb8wfJ2q6r5u+uraaVd6f9WVTHftCsrOlWReTRNKqFtjx
  kHX58snBqYwhVkHy/t/Q1ZcRlK9qVdNn81aX5dfQ2fT9KhZZI7GawiuLrgJi7PT0peETRs44fEfH
  bpleTJjM+LeTKMJCNbBOrvTJ9U8r6rBaXVzqT3KwwrBeBOI9N6vxSUEfErfFy2NBkMeUcQNVTKWP
  0kc2JeXfKXm/Q7201Gy8t2K3wqtxdcIrd6OvDaO3ZU4b1K7EUrua1y8uaMwQZGvx3tEMcomwGY3C
  ajJeFdV1l7GadlS3isz6CkK9CAssklSaBSR7+2YPixjyA+LkcBPX5Ma86eRNf1XzddX8eiafqVjP
  JEqtdCFWCJAi8mbh6zUkDfCJAOnbMvDqIxgBxEH9vvr7GnJiJldWirO4842GmxaRfXWk6HaxukFt
  BalPJKkSMDtIZ4uAPEqKrQD9o96MmbCJXuT502Qx5CK5DyTLzLpMt15L1W2hvJdQ+tNA8X1uNbyN
  FR0ICIFlDqXjLHlXeu42o4Mo4wa+W36VyY/SQkPlvyl5s0DVku9L0nSbdpYglzeCFxM0Usgd1McD
  QxD+7HHiFpT7JrXLsuojMViya4YpRNgBmEGm63JfG6vtRuYy1xC6xWqNFCFRlHplJJJhxkCgP82o
  d8xjkFUA3cBuyUHP5E/Lg3t5qt7pMX1lZJ7q7u50nWGpdpJHdpT6VNqk9PoylsYX5F83+RvMWs6h
  omk+WoNNmET3CsEjZZYEmjUM4UKCDI4JQE049a7BegQznjMef4/He9brRLtLGFLBYV4/DxkDBQoqA
  FCYsEDqjXy2ZbUDAE5AReksjfvGBVeQIO1SP6gZjasDwyTESrowWzH9Q3pBeXPrLXim7WNJ15ceCE
  Fk4kBiTt26Zj6OUJyJEOEgD+GufT4VTLKCOtqOl+VtRt7m5ZYo7CO5keWRoJLVy7FtiwNivUb/aO
  bFpRM9zomj3ttbrpkC3+sXDRQxxCP1Z3Tk8sjUVfhReTux6fMgEEgJATO703RNQjtzqdnbyNAX9C
  OdUYIfsvxrthQkvmnTZ7maOTTbq3tFWOkzOCVbc8aFVcD3yExLoyiR1VtBtnTVA6XMM1uEcpEgAk
  QNTZqLuFO1SxxjxXvyU10Xat5Z8v37Nc3E5e4SIIjLIqECPdfsBa4TEE2gSIYBfebbl/KH6bj0bU
  JZ7ST9GHR0geO6e3jYcJY45I2dlKv1++hBXIiPLp/Z+AyMub0W5uCdFtZ2WT1Uto5UgSWWIsxUVU
  mNoxt/lZZHdgVETWq29vdid+QjE4DXV2I+VVIUlpKODy25Ch+nAVTHS9Tlvret1ELcsrF4z04ilG
  5VrQg9wCPDCqx49CJ9WO4VpgwIcTl2BqASAWbentiqQWWnWi6hBPcnTvrEcnFZoVpMVCHnuYvtcu
  LUWlPHI11pNszt/7iOvXiv6skhiHnCLQLfUYNRv7US3cYkFvPwDemFETMQdyG+zT4T0PyMJSEebK
  MSeSK0SG2NjfapbRzyPfxyuYZZJJFYx7Uii5SBFJ2oir8jtjEgiwsrGxSCC3uI5FkbRrj1EoVAN+
  Y1dOrIjIVWtfp+jDwhFod77W4dfMaaGxZ3ESStqyCqFvhk9B5a1YSV4kVyPpBq/tZb80481+QX1v
  Xv0g9taXVuY4o3Sd5I5KRsxKgxow35dTXLeJrpfL5L0TTY1lFmyQRvyWOC5Z2Z+wEcoSM1p3Ptgs
  mehw6iNHlKwfVL2VmPolYoCgEzoDVYnUn01BqVIPbrjHzUopodWhilnuLyVI4uTni0L/AAKCa0Fr
  у+gYSqQ38+k6tqFlIbtw9tLWGJI7ihMkgbcGLfcAVyEo2kGma5JDBfMOuw8NTeW9uLez0a4iaY2g
  R25FjIpUenI7HktGUfdkDLdkAnNnqlreeW/0pMhntZLeO4KTxBX48i9JImEYEimu22+ImKteE3TH
  f0t5X80Xdpp9sLyF1JSONLU2qqpqxNJuNV+HfhXIZIxkQCyhIiyE103y1oen6tDIj3zXkT8VPoyN
  AdyorIsRSm+/x7YYYRE7IlkJZMLNWk9V3k5/EKLJIqUZqj4eVKgDLWCjdaVHdRCOV2oH5UqzAruO
  J5Mex3piqlqdtbfU2juk9e3ihmkeMIjMwAFQA4I3ViMINILFNF1m5uNUhsEsF0+1klZFia3DOFSp
  kfkqKo+P4CKfCTUkgZVKczkqvTV3+j9N/Bdq27/wf0Mr0awgS3gu2ih+svEvGZIwjhHAYqTU1q25
  6fLLbPJaY5NcWv1xkfyxprKW+OQ3Nn6hrUk8Cu527nAlEXfl/S7jWbHVWuIbe4sGV47dZkEZ9Новая Зеландия
  IV14kfuhdSceFPtZEx3tN7U3500ey1bTbS2vVhnhLPOqNb3dyhkp8LA2rxMoAc9TvX2ySFC30LQL
  G0HmCWKzh5CWe5vJLee3CRqGeR2SaRmUcUNeQ6b5HhA3TfRV8kecdD8xT3L6QbOSGDgDLbEeoUmD
  tGXSgePkIvssK/dgjIkkVyTIV1TJtYn9OVZGHI1ACLJUj0RIftZabVYAHc1r4ZK2KrHq9ywieV4b
  dXRZHVwKqGY7MWkjo3EVIof6oNpIRM9impWvGd6wXEKiREVSGrvX4w/jthIQk2v/AFi1ubS2TjcW
  rqI3hlWMLQ0qAMAUKkKeO1PDfFVLy0I/quo2kLOotmngCSvzJokZ9QV+IKa0A6bbZGJtMggrry55
  ishLL+kZr6SWRWjhHquEQMFLMC/xlQw6U/pXOJrmWUSE+tNG1h5YZbnWrqO4AHrxwpZmLmBR+Je2
  Z6E79cuYITzXoOuai8H6NvHteEfGaVRBzcggjeSKUjcb8aZCfF/DTKNdUrufK3mSXTrZZo7TUNSQ
  sLma7SEIykggr6cQA2BWnpjx+ZF1ug10T6HSruHy/LZxxLDcNZyxiJFieFZpF/3XG3BGUuTs1Ae+
  SQwlfKPnVGDLwVlNVYabpAII7j97irLVXWXu4pTpt3GyqIgxuIhGvT4yiXH+TuAN/DI8KbU/MGtX
  2nayfq+h4uoB4kDXFvJKI6AkgcFUryBJywVW7A3aU3vmCS+pHqGn6jpSxzK1p8Y5SstWD/v4mClC
  o+yepyMiAGQtNdHukv8ARb9ka4u6kIBqHpuCVYrwooiFOQNan6e+C9tk0leEFxOJYCunwRspjYyJb
  sojNQGCSerRCFII6/wABHiPcmh4pno7au+ogvrUl5BBIemiMSIjEsVosgHxcSN+JPv1xiSeo/HxU
  0m+pXlzZXJuILaJ43PG6mC/vAkacwSajkByNASMlbFRt/LVuZ725YQlr6YvOPS5B+K+n8auzA9/w
  xoc1sojVrBzpFzEbiGJpOH76WEvEtJA3xRI8RapJ/aG5xICQWOWunzwXMc/6Y00tEaqRP0wYbU2L
  XbAfdg4QtoqDzJrS65BYR2yXenyS0lv1kETKGA+xAUkL1k5ciZE4rSnKmNm+S084f/E3Nuf+LudT
  год+jK171rm4/d/7X9rg+r+n9jv8AnYfTH/KWcqmv/HNrSg+imP7v/a/tX1f0/sX3P+If0fB6/wDi
  v0vUfjz/AEb4L/N8NOtKe+D93f8Ak/tX1f0vsQcf171U5f4lpy/a/RdOu9ePxfOmE+H/ALX9q+r+
  n9iNsf8AE31mH0f8W/aFKfo2nh4470pifD/2v7VHF/T+xSP+JKmv+La96/oytcf3f+1/avq/p/Y0
  36d9I1/xVWp9T/jm1pQU5V+GnXH93/tf2r6v6f2K8/8Aij0Lfl/i7hxPH/jm0+0fHavy7Yjw/wDa
  /tX1f0/sUP8Ac5VfX/xV6dd/U/RnH6ab4nw/9r+1fV/T+xV03/Eh2g/V/wDFfqenJ9n9G1+wafY3
  rWlPemJ8P/a/tUcX9L7FL/nY/wDv7f8AuWY/u/8Aa/tX1f0/sXN/iHilP8WVoa0/Rteveu33Y/u/
  9r+1fV/T+xXuv8Ueja8/8W09M8f+Od/O3XltWlonamAeH/tf2r6v6X2IUfpvn+9/xVXiac/0Z4Gn
  Tfr0w/u/9r+1fV/T+xUsf8QerJ6H+K6+m/qcf0Z9nievh46e+J8P/a/tUcX9P7EP/uY/7+n/ALlW
  P7v/AGv7V9X9P7Fb/c/6cfp/4rpTfj+jevI9a7fd+vH93/tf2r6v6f2K13/ijmnqf4u+wnGv6NpT
  iP5vfr74jw/9r+1fV/T+xST/ABDU8v8AFnQ0r+jetNunfH93/tf2r6v6f2K9r/ij0brh/i2npjl/
  xzv516cdq0r17VwHw/8Aa/tX1f0vsQ3/ADsf/f2/9yzD+7/2v7V9X9P7Fz/4hqOP+LOgrT9G9ab9
  e+P7v/a/tX1f0/sV7/8AxR649T/FvL04/wDq3fyCv2t616++AeH/ALX9qni/pfYhv9ztG9T/ABVX
  j8HL9G16ivGn8cP7v/a/tX1f0/sVbb/Evo3Hpf4t4cBzp+jafaHhtXr17VxPh/7X9q+r+n9il/zs
  f/f2/wDcsx/d/wC1/avq/p/Yvb/EfMcP8Wdqcf0b1p774jw/9r+1fV/T+xq//T/1yX1/8V+pyP2v
  0Z07U5b0p0xHh/7X9qni/p/Y0n6f9I0/xX24/wDHNrTfpTbH93/tf2r6v6f2Lpv07+ibj6z/AIq+
  qepH6vq/ozj+11r8FOXHr3pTB+7v/J/avq/pfYk/7n/tf/8Acmw/u/8Aa/tX1f0/sV4q/XF+p/4h
  9fn+49D9E8uVfh5ft/LviPD/ANr+1fV/T+x//9k=

uuid:0abe1d07-ad7f-a340-9c7d-78e8fd78971bxmp. did:71255fb8-9193-44e1-bca0-c41f3feef6d5xmp.did:4141666a-0ecf-468a-b0fb-8d41b8076c3aproof:pdf1uuid:1abc52a2-c3c7-2a4d-94f9-e74f0cf22084xmp.did: 7c2f7058-94d7-421e-9e5a-b093a7a06c81xmp.did:71255fb8-9193-44e1-bca0-c41f3feef6d5доказательство:pdf

• преобразовано из application/x-indesign в application/pdfAdobe InDesign CC 2017 (Macintosh)/2017-08-24T11:25:27+01:00
• сохраненныйxmp.iid:7c2f7058-94d7-421e-9e5a-b093a7a06c812021-02-24T11:25:24ZAdobe Illustrator 25.2 (Macintosh)/
• сохраненоxmp.iid:4141666a-0ecf-468a-b0fb-8d41b8076c3a2021-02-24T12:43:54ZAdobe Illustrator 25.2 (Macintosh)/
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184-20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK). epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184-20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK). epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184-20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK). epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184-20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5
• EmbedByReference/Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp.iid:766066c4-e9b9-44ee-b184 -20823f1ba8c5
• /Volumes/GoogleDrive/My Drive/Ibstock Logos/Brand Logos/EPS/CMYK/Ibstock Brick Logo (CMYK).epsxmp.did:766066c4-e9b9-44ee-b184-20823f1ba8c5xmp. iid:766066c4-e9b9-44ee-b184- 20823f1ba8c5

приложение/pdf

• TIS-A18-Designing-for-Movement-2021

Библиотека Adobe PDF 15.00False1TrueFalse595.276001841.8Points

• ArialMTArialRegularOpen TypeVersion 5.01.2xFalseArial.ttf
• DINAlternate-BoldDIN AlternateBoldTrueType13.0d3e1FalseDIN Alternate Bold.ttf
• GillSans-LightGill SansLightTrueType13.0d1e4FalseGillSans.ttc
• GillSansGill SansRegularTrueType13.0d1e4FalseGillSans.ttc
• GillSans-SemiBoldGill SansSemiBoldTrueType13.0d1e4FalseGillSans.ttc
• Голубой
• Пурпурный
• Желтый
• Черный
• Группа образцов по умолчанию 0
• Brick-286 (CMYK) ПРОЦЕСС100. 000000RGB571152
• Древесный уголь (CMYK)ПРОЦЕСС100.000000RGB454544

Adobe IllustratorPDF/X-4PDF/X-4

конечный поток
эндообъект
3 0 объект
>
эндообъект
15 0 объект
>
эндообъект
16 0 объект
>
эндообъект
10 0 объект
>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.
