Стандартная толщина стен: Толщина стен панельного дома. Внутренние и наружные стены

Толщина межкомнатных стен в панельном доме

Толщина стен панельного дома. Внутренние и наружные стены

Очень часто в квартире мы хотим повесить на стену телевизор, полочку или может быть просто картину, а сверлить отверстия в стене панельного дома боимся. А вдруг сверло пройдет насквозь? А для того, чтобы не боятся, необходимо знать толщину и типы стен в панельных домах, о чем я и расскажу в этой статье.

Как правило, производители панелей не отходят от стандартных размеров, поэтому толщина таких стен, в принципе, предсказуема, в отличие от толщины кирпичной стены индивидуального дома.

Стены, как мы знаем, делятся обычно на три вида:

• наружные
• внутренние несущие
• внутренние перегородки

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

• однослойные наружные стены, состоящие из легких бетонов
• многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Чаще всего однослойные панели изготавливаются из керамзитобетона толщиной 300-350 мм, в зависимости от климатической зоны. Керамзитобетон подходит для этих целей, как по прочности, так и по теплопроводности.

Попадаются однослойные плиты, состоящие из ячеистого бетона. Толщина таких панелей так же колеблется от 300 до 350мм.

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними.
Стандартная толщина такой стены – 380мм.

Внутренний железобетонный слой – 80-100 мм (ранее слой был тоньше). Наружный железобетонный слой – не менее 60 мм.

В качестве утеплителя используется обычно пенополистирол, так как минеральная вата слишком «мягкий» материал, и если его используют для производства панелей, то очень редко.

Толщина внутренних стен панельного дома

Внутренние стены бывают тоже двух видов, во-первых, это несущие стены, на которых и держится вся конструкция дома, ну а во-вторых, это внутренние перегородки, которые служат исключительно для разделения площади дома или квартиры на комнаты.

Толщина несущих стен панельного дома

Несущие панели железобетонной конструкции обычно бывают от 140 до 200 мм толщиной. Если быть более точным, то наиболее часто встречающиеся панели, у которых толщина 140мм, 180мм и 200мм.

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм.

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Как отличить несущую стену панельного дома от перегородки

При перепланировки квартиры необходимо точно знать, где расположены несущие стены, которые нельзя трогать, а где просто внутренние перегородки, которые можно снести, перенести и т.д.

Помните! При переносе или сносе стен в квартире, необходимо предварительно заказать проект перепланировки у, имеющей на то лицензию, организации. Если этого не сделать, и без согласований изменить планировку, то в будущем могут возникнуть проблемы с оформлением, переоформлением вашей квартиры.

И так, продолжим.

Самый простой способ, без чертежей и проектов определить где несущая стена, а где нет – померить толщину стены рулеткой или линейкой.

Я уже говорил о толщине несущих стен, она начинается от 120мм. Поэтому берем линейку и меряем стену, если больше или равна 120мм, то эта стена несущая, если меньше, то перегородка.

Таким методом можно довольно точно определить вид стены, так как в большинстве случаев панели панельного дома имеют стандартные размеры, но необходимо помнить, что толщина стены замеряется без отделочных слоев, т.е. без штукатурки, обоев, дополнительных внутренних утеплителей и так далее.

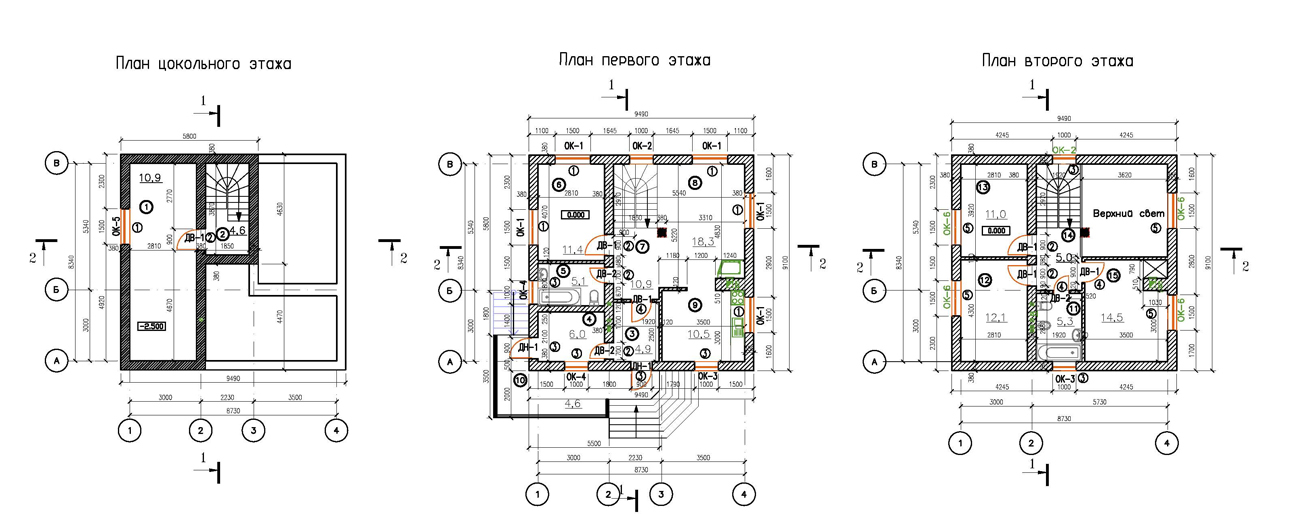

Чертежик

Метки

Толщина стен панельного дома. Внутренние и наружные стены

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

• однослойные наружные стены, состоящие из легких бетонов
• многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Чаще всего однослойные панели изготавливаются из керамзитобетона толщиной 300-350 мм, в зависимости от климатической зоны. Керамзитобетон подходит для этих целей, как по прочности, так и по теплопроводности.

Попадаются однослойные плиты, состоящие из ячеистого бетона. Толщина таких панелей так же колеблется от 300 до 350мм.

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними.Стандартная толщина такой стены – 380мм.

Внутренний железобетонный слой – 80-100 мм (ранее слой был тоньше). Наружный железобетонный слой – не менее 60 мм.

В качестве утеплителя используется обычно пенополистирол, так как минеральная вата слишком «мягкий» материал, и если его используют для производства панелей, то очень редко.

Толщина внутренних стен панельного дома

Внутренние стены бывают тоже двух видов, во-первых, это несущие стены, на которых и держится вся конструкция дома, ну а во-вторых, это внутренние перегородки, которые служат исключительно для разделения площади дома или квартиры на комнаты.

Толщина несущих стен панельного дома

Несущие панели железобетонной конструкции обычно бывают от 140 до 200 мм толщиной. Если быть более точным, то наиболее часто встречающиеся панели, у которых толщина 140мм, 180мм и 200мм.

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм.

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Толщина стены в панельном доме

Есть задача — прикрепить на стену крепление для телевизора. В комплекте крепления дюбеля по 10 см. Стена — панельная, межквартирная, с улицей не граничит. Смущает один момент: делая такие глубокие отверстия, боюсь увидеть сквозь них соседа) Или опасения излишни?

Если дом построен по проекту — излишни.

Vladimir_Vas написал :
Если дом построен по проекту — излишни.

Кто мне это скажет? Наверное один Господь Бог знает.

karinin написал :
Кто мне это скажет? Наверное один Господь Бог знает.

Вы думаете — Он сюда на сайт заглядывает?

Нет, он видел по проекту дом строили или нет

karinin написал :
Смущает один момент: делая такие глубокие отверстия, боюсь увидеть сквозь них соседа) Или опасения излишни?

Опасения не беспочвенные. Вы не сказали какие стены. Бывают и спаренные гипсолитовые в каркасно-панельном доме. Бетонная внутренняя стена 14-16-22см, в зависимости от серии дома. Если стена 14-16см, то бурить надо аккуратно. Может ошмоток у соседа вылететь.

На панельных стенах имеются сквозные дыры для подрозетников. Можно попробовать прикинуть толщину стены, заглянув в эту самую дырку.

karinin написал :
Есть задача — прикрепить на стену крепление для телевизора. В комплекте крепления дюбеля по 10 см. Стена — панельная, межквартирная, с улицей не граничит. Смущает один момент: делая такие глубокие отверстия, боюсь увидеть сквозь них соседа) Или опасения излишни?

анкера 5 см и хватит

Или 7 см. Не более. Вероятность попасть к соседу 10 кой,имеет место быть.
В новом доме, в стене с соседом, менял розетку и обнаружил провод. Сосед воровал эл энергию.
Сквозная дыра была.
Но дело в том что и его и наш подразетники по глубине в сумме соответствовали толщине стены.
А это 10 см всего

Труд без искусства — Варварство!

Панель обычно имеет толщину 14-16см

Однако «да»

Коровьев написал :
На панельных стенах имеются сквозные дыры для подрозетников. Можно попробовать прикинуть толщину стены, заглянув в эту самую дырку.

Истину глаголишь! Но розетку вывертывать на той-же стене однако надо.

Чем глубже — тем надежнее. На кройняк количеством компенсируй — рамка как минимум на полдюжины дырдочек рассчитана. Так примерно равномерно по стене отметь

Как определить несущую стену в панельном доме

Есть вопросы? Проконсультируйтесь у юриста (бесплатно, круглосуточно, без выходных):

8 (499) 938-42-45 — Москва и Московская обл.

8 (812) 425-64-57 — Санкт-Петербург и Лен. обл.

Многие собственники квартир в панельных домах мечтают о перепланировке для расширения пространства и более рационального использования жилой зоны. Но не все знают, какие действия можно или нельзя совершать при такой процедуре. Например, несущие стены в панельных домах (и не только в них) сносить запрещено. Основные вопросы, касающиеся перепланировки квартиры в таком здании, будут рассматриваться далее.

Определение изменений

Перепланировкой называется изменение конфигурации помещения. В Жилищном Кодексе РФ закреплено, что любые внесения изменений в квартире должны быть отражены в техпаспорте и одобрены государственным органами. Перепланировкой считается: перенос проемов окон и дверей, изменение стен (опорных и перегородок), разделение пространства, перенос кухонной части и ванной комнаты.

Обычно владельцы квартир ограничиваются тем, что удаляют межкомнатные перегородки для расширения жилой зоны.

Важно: Нужно четко спланировать такую процедуру в целях сохранения опорных конструкций в неизменном состоянии. При допущении ошибки и удалении несущей плоскости могут пострадать расположенные ниже квартиры: без опоры могут рухнуть потолочные перекрытия.

Понятие «несущей стены»

С архитектурной точки зрения плоскости в здании подразделяются на 2 вида:

1. Несущие стены (НС). Эти вертикальные конструкции выполнены таким образом, чтобы они смогли выдержать существенный вес. Надежность всей постройки зависит именно от качества такой стены.
2. Перегородки. Они служат для разделения помещения на зоны. На них не возлагаются значительные нагрузки, но некоторый вес они должны выдерживать.

Владелец жилья имеет право изменять или сносить только перегородки, любое воздействие на опорную конструкцию запрещено. Если хозяин решил внести изменения в НС, ему необходимо получить разрешение в соответствующих учреждениях. Такая бумага предоставляется только после осуществления детальных расчетов и с внесением оговорок. После того, как в плоскости проделан внеплановый проем, ее нужно укрепить так, чтобы эти опоры заместили и не уступали по прочности вынутому элементу.

Совет: Если собственник произвольно внес изменения в несущем блоке, посчитав обращение в жилищную инспекцию необязательным и неважным, он может столкнуться с рядом проблем при продаже, приватизации, дарении или обмене жилья.

Специалистами жилищной инспекции к такому гражданину будут применены штрафные санкции и требование возвратить первоначальную конструкцию за свой счет. В редких ситуациях подобную перепланировку можно узаконить, но выплата штрафа обязательна в любом случае.

Основной способ определения НС

Главным и безошибочным способом определения, какие стены несущие в панельном доме, является изучение технического паспорта или проекта здания. Для этого нужно обратиться в исполняющий комитет, где располагается Управление капстроительства. Как правило, не требуется даже писать заявление – заинтересованному лицу будет предоставлен конструктивный план, с которого можно снять копию для более детального изучения. В техпаспорте на квартиру также указаны места расположения несущих стен и перегородок.

Но в этом случае понадобится умение читать строительную документацию. Если с техническим методом возникли проблемы, можно использовать косвенные способы, как определить несущую стену в панельном доме.

Определение по расположению вертикальной конструкции

НС обычно находятся под прямым углом к балкам перекрытия. Если перекрытие выполнено из бетонных плит, то их концы должны лежать на опорной конструкции. В основном, это наружные, межквартирные и межблочные стены.

Основа помещения (ее коробка) обнесена опорными плоскостями. К таким относятся:

1. Наружные стены, выходящие на улицу (двор). Некоторые люди ошибочно считают, что стены во двор не являются опорными – это большое заблуждение.
2. Конструкции, которые ограждают квартиру со стороны лестничного и лифтового пространства.
3. Стены между соседними квартирами. Но нельзя с уверенностью считать, что межкомнатные плоскости являются перегородками. В некоторых панельных домах в 5 этажей несущие стены расположены даже между комнатами.

Перегородки не могут служить точным ориентиром. Человек, не являющийся специалистом в этой области, не сможет с точностью определить НС без демонтажа покрытия.

Ориентация на толщину вертикальной плоскости

Этот способ является самым достоверным помимо изучения техдокументации. Но, после осуществления замеров, нужно определить их значение. В кирпичном доме, если толщина конструкции равна 38 см, это значит, что она опорная. В этом случае не потребуется даже рулетка: 3 кирпича (добавить швы) служат ориентиром. Перегородки же выполняются толщиной в 1-2 кирпича.

В панельных домах подход более сложный. Как правило, НС бывает построена толщиной 14 см. Но также можно встретить варианты 16, 18, 20 см. Перегородки выполнены в 8-10 см. Это относится к несущим стенам в панельных домах в 9 этажей. Но следует очень аккуратно применять подобный способ. Например, в некоторых старых хрущевках НС построены только в 12 см. В таком случае только использование конструктивного плана является верным решением проблемы. Иногда плоскость может быть усиленной в целях звукоизоляции перегородкой.

В блочных домах НС обычно выполняются в 20-сантиметровую и большую толщину. Но и здесь есть свои нюансы: некоторые здания вообще не имеют таких плоскостей, а иногда такая толщина встречается у перегородок.

Важно знать: Производя замеры конструкции, следует брать во внимание только толщину основного строительного материала.

Отделочные слои (гипсокартон, плитка, штукатурка) не должны браться в расчет. Самым верным измерением считается замер плоскости после демонтажа всех поверхностных покрытий до самой основы.

Что нужно для изменения стены

Перед изменением (сносом, переносом и др.) любой конструкции в квартире требуется проконсультироваться с квалифицированным специалистом. Также необходимо выполнить полный расчет, который учитывает распределение нагрузок после выполнения изменений. В некоторых случаях приходится менять электрическую схему. Проект перепланировки должен быть согласован государственным органом, ответственным за архитектуру здания. Для согласования необходимо:

1. Разработанный службой БТИ план именно на такой вид перепланировки.
2. Составленное техническое заключение на изменение стены.
3. Наличие положительного решения жилищной инспекции по месту жительства.

Планируя капитальный ремонт в квартире, владельцу, в первую очередь, стоит знать, имеет ли он право на внесение изменений в помещении без разрешения соответствующих жилищных инстанций. В исключительных случаях жилищная инспекция может предоставить разрешение на такие работы. Но в любом случае лучше заказать профессиональное инженерное обследование для вынесения решения, стоит менять конструкцию или нет.

какая должна быть для зимнего дома

Кирпичная кладка

Создание уютной атмосферы в доме немыслимо без поддержания во внутренних помещениях комфортной для проживания температуры. Чем лучше термосопротивление наружных стен, тем более удобный для человека микроклимат будет поддерживаться в жилых комнатах на протяжении всего года. Данный показатель во многом зависит от толщины стен здания и их способности противостоять перепадам внешних температур. В связи с этим, чтобы построить комфортное жильё, следует учитывать нормативы СНиП, в которых указана минимально допустимая толщина стены из кирпича, дерева и иных материалов.

Особенности материала

Кирпич является одним из самых технологичных строительных материалов. Благодаря своим отличным эксплуатационно-техническим качествам, он издавна применяется человеком для возведения как небольших одноэтажных построек, так и при строительстве массивных многоэтажных сооружений.

Строительный кирпич с успехом выдерживает нагрузки, в тысячи раз превышающие его собственный вес, а при соблюдении всех технологий кладки, несущие стены кирпичного дома могут без проблем прослужить не один десяток и даже сотен лет. Между тем, долговечность службы зависят от таких технических показателей материала, как коэффициент прочности и морозостойкости.

Показатель морозостойкости материала даёт представление о возможности несущей стены из кирпича противостоять циклам заморозки / оттаивания при смене времён года. Коэффициент морозостойкости непосредственно оказывает влияние на сроки «безаварийной» эксплуатации и зависит от плотности и пористости материала. Чем более высокий коэффициент влагопоглощения, тем ниже устойчивость кирпичных стен к сезонным перепадам температур. Согласно требованиям ГОСТ, минимальная цикличность стройматериала не должна быть ниже 20 – 25 сезонов.

Виды строительного кирпича

Коэффициент прочности вычисляется в зависимости от того, какую нагрузку может выдержать материал без разрушения и деформации. Маркировка производится с шагом в 25-50 единиц и может составлять от М-75 до М-200. Каждая из данных разновидностей имеет свою область использования.

Чем выше этажность здания или предполагаемая нагрузка перекрытий, тем больше должна быть толщина кирпичной кладки. Если для малоэтажной частной застройки вполне подойдёт кирпич марки М-75 и М-100, то для возведения многоэтажек, цоколей и прочих конструкций с высокими эксплуатационными нагрузками следует брать кирпич с маркой прочности не ниже М-150, независимо от того, какова толщина кладки.

Типоразмеры кладочного материала

Среди недостатков кирпичной кладки следует указать высокую гигроскопичность. Обожжённая глина, служащая основным сырьём для этого строительного материала, способна легко впитывать из атмосферы и удерживать внутри себя воду. Содержащаяся в микропорах и трещинах сырость постепенно приводит к разрушению кирпича, потере им своих прочностных качеств. В связи с этим, наружная кладка должна быть по возможности защищена от воздействия осадков гидроизоляцией или влагоотталкивающими грунтовочными составами.

Другой минус кирпича, как материала – его высокая теплопроводность. Благодаря этому, кирпич уже сам по себе является отличным «мостиком холода», способствующим проникновению внутрь здания мороза извне. Раньше с этим отрицательным свойством боролись, увеличивая толщину несущей кирпичной стены.

В советское время при относительной дешевизне кирпича и недостатке эффективных утеплителей – это был наиболее простой выход из положения. Ещё несколько десятилетий назад толщина стен дома из кирпича в центральных районах страны могла составлять 64 см, а в северных регионах – 1 м и более. Однако сейчас, когда на строительном рынке имеется огромный выбор строительной теплоизоляции, такая толщина кирпичной стены становится ненужным расточительством.

Все проблемы с недостаточной теплоизоляцией здания можно решить с помощью любого подходящего для этих целей утеплителя.

Факторы расчёта толщины стен

Расчёт толщины кирпичных стен зависит от ряда аспектов, главных из которых два:

• Несущие показатели.
• Теплоизоляционные показатели.

В первом случае от ширины кирпичных стен зависят её несущие способности. Это актуально для несущей опорной конструкции, в то время как внутренние межкомнатные перегородки могут выкладываться «в кирпич» или «в полкирпича» – шириной в 12 или 25 см. В данном случае толщина внутренних стен вполне достаточна, чтобы создать прочную перегородку. Она способную противостоять механическим нагрузкам и выдерживать подвесные конструкции – полки, шкафы, дверные коробки и т.д.

Толщина наружной стены из кирпича в отличии от перегородочной должна быть такой, чтобы выдерживать более значительные нагрузки. На несущие стены дома ложится вес межэтажных перекрытий, вышерасположенных этажей и кровли, поэтому от её ширины зависит прочность всей постройки.

От теплоизоляционных характеристик материала также во многом зависит толщина несущих стен. Чем более высокая теплопроводность у стройматериала, тем больше должна быть минимальная толщина стеновой конструкции.

Виды кирпичной кладки

В современном строительстве применяется несколько видов кирпичной кладки, различающиеся по своей ширине. Стандартная толщина стен здания может составлять от 1 до 2-х и более кирпичей. В данном случае под понятием «в кирпич» понимается длина кирпича, составляющая 25 см. Типоразмер «одинарного» кирпича закреплён в положениях ГОСТ и составляет:

• Длина – 25 см (кладка «в кирпич»).
• Ширина – 12 см. (кладка «в полкирпича»)
• Высота – 6,5 см.

Ширина кирпичной кладки

С точки зрения экономической целесообразности при мало- и среднеэтажном строительстве наиболее эффективной является толщина наружных стен в 38 – 51 см – толщиной в два или в полтора кирпича. Такой тип кладки способен легко выдержать вес двух-трёх вышерасположенных этажей, а также нагрузку от кровли. При этом масса конструкции остаётся сравнительно небольшой, так что застройщику не придётся дополнительно усиливать фундаментное основание дома. Другой плюс подобной кладки состоит в том, что такой тип кладки позволяет значительно сэкономить на строительном материале.

Стены большей толщины, чем в 2 кирпича, в современном строительстве практически не используются. Связано это с тем, что, во-первых, их несущие способности явно избыточны – с необходимой нагрузкой вполне справляется и стена в 2 кирпича.

Увеличенные размеры кладки ведут лишь к неоправданно завышенным сметным расходам на стройматериал, без какой-либо выгоды с точки зрения прочности здания. Во-вторых, улучшить теплоизоляцию здания гораздо эффективнее благодаря применению утеплителей, нежели за счёт увеличения толщины несущих стен из кирпича. Более тонкие стены для опорных конструкций, согласно нормативам СНиП, применять не рекомендуется. Так, несущая стена в полкирпича не сможет обеспечить достаточной прочности здания и долговечности его эксплуатации.

Для внутренних перегородок чаще всего используют кладку в полкирпича (12 см). Это наиболее оптимальный вариант, как с точки зрения финансовой составляющей, так и с учётом прочностных характеристик конструкции. Гораздо реже применяется кладка в кирпич (25 см) и в 6,5 см, когда кирпичи ставятся на ребро.

Однако подобные конструкции имеют больше недостатков, чем достоинств: в первом варианте это увеличенная вдвое стоимость простенков, а во втором – недостаточная прочность простенка.

Расчёт кирпича в кладке

Перед тем как решить, какой толщины будут стены будущей постройки, необходимо произвести ряд инженерных расчётов. Прежде всего, следует вычислить общее количество кирпича, которое понадобится для возведения несущих и перегородочных конструкций. Это необходимо будет сделать по двум причинам:

• Оптимизировать сметные расходы.
• Вычислить нагрузку на несущее основание.

Первым шагом следует рассчитать площадь всех стен, отдельно внешних и внутренних, и из полученного числа вычесть площадь оконных и дверных проёмов. Далее необходимо высчитать, сколько кирпича содержится в кв.м кладки той или иной толщины. Зависит это количество от типа материала. Сегодня в кирпичном строительстве используется три основных типоразмера:

• Стандартный: 25 х 12 х 6,5 см.
• Полуторный: 25 х 12 х 8,8 см.
• Двойной: 25 х 12 х 13,8 см.

В таблице приводятся расходы разных видов кирпича для кладки различной толщины.

Сравнение показателя теплопроводности кирпича и дерева

Используя приведённую таблицу, можно не только вычислить необходимое для строительства количество материала, но также рассчитать нагрузку, которую будет оказывать постройка на фундамент. Зная же массу здания и пользуясь сводными таблицами СНиП, возможно рассчитать минимально допустимое значение прочности фундаментного основания.

Теплоизоляционные показатели

Коэффициент теплозащиты является одним из ключевых при проектировании толщины стен. Ещё не так давно толщина несущих стен из кирпича оказывалась решающим фактором для создания эффективного теплоизоляционного пояса. В связи с этим, нередко использовались кладки толщиной в 3-4 и более кирпичей. Но из-за высоких показателей теплопроводности создание надёжной защиты от морозов при помощи кирпичной кладки приводили к неоправданному возрастанию стоимости строительства.

Показатели теплопроводности и плотности кирпича в сравнении с другими строительными материалами.

Сегодня на смену этому архаичному способу пришли более эффективные технологии, использующие в качестве теплозащиты современные теплоизоляционные материалы.

В результате создание кладки толщиной более 2 кирпичей в современном строительстве признано неэффективной. Чтобы рассчитать необходимую минимальную толщину внешних стен постройки, используют следующую формулу:

Зная показатель теплопроводности того или иного материала, можно легко вычислить минимальный необходимую толщину стены с учётом теплоизолирующего слоя. Показатель необходимого теплового сопротивления для каждого региона приводится в таблицах раздела СНиП «Строительная климатология».

На представленном ниже видео показаны особенности кирпичной кладки.

Пользуясь таблицами и рекомендациями СНиП, можно самостоятельно вычислить, какая должна быть толщина стен дома различной конструкции для разных регионов страны.

Толщина кирпичной стены: как зависит от назначения

Оглавление:
Толщина кирпичной стены: что зависит от этого понятия
Толщина кирпичных стен и перегородок: назначение и толщина стен
Максимальная и минимальная толщина кирпичной стены: технические термины

Кирпич – это самый распространенный строительный материал, известный человеку уже очень и очень давно. О нем упоминается даже в Библии в описании времен сразу после потопа. Кирпич – очень удобный, прочный и капитальный строительный материал, позволяющий строить как невысокие строения, так и довольно большие здания, сравнимые с крепостью. Да что там здания – его использовали даже для возведения мощных и неприступных крепостных стен, ярким примером которых является Кремль и небезызвестная Великая Китайская стена. Но суть не в этом – практически в любом случае, вне зависимости от типа постройки, самой главной характеристикой в ней является толщина стены – именно о ней мы и поговорим в этой статье. Вместе с сайтом stroisovety. org, изучив все особенности и тонкости этого момента, мы подробно разберемся с таким понятием, как толщина кирпичной стены.

Толщина внутренней кирпичной стены фото

Толщина кирпичной стены: что зависит от этого понятия

Если сказать, что от толщины стен в кирпичном доме зависит многое, это значит ничего не сказать – от толщины стен в таких домах зависит буквально все. В частности, все характеристики строения, которые так ценит современный человек и которые создают уют в доме.

1. Прочность. Толстые стены – это прочные стены. В зависимости от толщины кладки, здание приобретает способность выдерживать большие нагрузки. И этот момент касается не только ветра, ударов и тому подобных нагрузок – он касается еще и способности стен выдерживать вес своих этажей и перекрытий. Чем выше дом, тем толще должны быть его стены.
2. Долговечность, которая обеспечивается прочностью стен. Естественно, это момент в большей степени зависит от качества кирпича и связующего раствора, но и толщина стен здесь играет немаловажную роль.
3. Тепло внутри строения. Любой материал имеет такую характеристику, как теплопроводность – даже сама Матушка-Земля имеет так называемую глубину промерзания. Кирпичные стены в этом отношении не являются исключением и промерзают они, как и все на этой планете. В идеале, чем толще стена, тем теплее должно быть внутри дома, но на практике увеличивать до бесконечности этот показатель нерационально и бесполезно – существуют определенные значения, которые предписывают, в зависимости от климатических условий региона, строить кирпичные стены той или иной толщины.
4. Тишина и покой, а вернее звукоизоляция. В принципе, современные строители объединяют этот термин с предыдущим – в большей степени материалы, обладающие высокими теплоизоляционными свойствами, также обладают немалыми звукоизоляционными характеристиками. С кирпичом, а вернее с кирпичной стеной, дела обстоят точно так же – чем толще стены, тем больше, а вернее лучше, их звукоизолирующие качества.

   Толщина кирпичных наружных стен фото

И это еще далеко не все моменты, на которые может повлиять такое понятие, как толщина стен кирпичной кладки. Существует еще масса не очень значительных моментов, про которые вспоминают очень редко, так как в строительстве домов эти качества не являются основополагающими. Например, степень влагопоглощения – это, конечно, относится больше к самому кирпичу, но и толщина играет немаловажную роль. Взять, к примеру, цокольный этаж – грунтовая влага делает его сырым (раньше этот момент решался увеличением толщины стен, а сегодня гидроизоляцией).

Толщина кирпичных стен и перегородок: назначение и толщина стен

Так уж в строительстве принято, что все стены в доме разделяют на три типа – это наружные стены дома, несущие стены и простенки (или, как их называют по-другому, межкомнатные перегородки). Сразу следует отметить, что между наружной и несущей стеной может быть большая разница – наружные стены не всегда несущие, таковыми могут быть и внутренние стены. И именно этот фактор влияет на их толщину.

1. Толщина наружных кирпичных стен. С учетом теплопроводности материала она не должна быть менее 380мм – в северных районах этот показатель наружной стены увеличивается до 600 и более миллиметров. Также толщина наружных стен зависит и от того, какие нагрузки она воспринимает сверху – при строительстве высотных зданий (высотой более двух этажей) толщина стен также увеличивается до 600мм. Как и говорилось выше, этот показатель является расчетным и зависит от многих факторов.
2. Толщина несущей стены в кирпичном доме. Что такое несущая стена? Это стена, которая воспринимает нагрузки, то есть на нее что-то опирается – плиты перекрытия, стена вышестоящего этажа. Именно по этой причине несущие стены по своим характеристикам во многом приравниваются к наружным стенам дома – если дом имеет большую площадь, то опирание плит перекрытий может производиться и на внутренние стены. Опять-таки, в зависимости от нагрузки сверху, их толщина может варьироваться от 380мм и больше.
3. Толщина внутренней кирпичной стены (перегородки). Стандартно практически все простенки, на которые не ложится нагрузка сверху, делают толщиной 120мм, но даже здесь бывают исключения. Если нужна, как говорится, повышенная звукоизоляция, то толщина внутренних перегородок увеличивается вдвое.

   Толщина кирпичной стены фото

Спросите, почему такие серьезные ограничения? Все просто – на толщину кирпичной стены влияют два фактора. Во-первых, как вы уже догадались, это нагрузка, которая на них возлагается и, во-вторых, банальная экономия. Последний момент касается перестраховщиков – запас прочности, конечно, нужен, но не до бесконечности. В противном случае стоимость постройки будет увеличиваться прямо пропорционально толщине стен кирпичного дома.

Максимальная и минимальная толщина кирпичной стены: технические термины

В строительстве никто не говорит, что нужно возвести стену толщиной 400мм – измеряется этот показатель в такой своеобразной величине, как кирпич. Существуют стены в полкирпича, в кирпич, в два, в полтора кирпича и так далее – обусловлен этот момент унификацией данного строительного материала. По сути, кирпич – это стандартное изделие, имеющее четкие размеры. Отсюда и такая система измерения.

1. Стена в полкирпича (самая тонкая). Это простенок, и в переводе на нормальные единицы измерения он имеет толщину 12мм (это ширина кирпича или условная половина его длины).
2. Стена в кирпич – 250мм. Это реальная длина кирпича. Если речь идет о кладке кирпича боком, а не тычком, то получается, что этот размер состоит из ширины кирпича, умноженной на два, а также слоя раствора толщиной в 10мм.
3. Стена в полтора кирпича. Несмотря на то, что четкий кирпичный размер здесь должен составлять 370мм, все же стена имеет толщину 380мм. Здесь добавляется 10мм на слой связующего раствора.
4. Стена в два кирпича – 510мм. Составляется из двух длин этого материала и толщины шва (10мм) или из четырех ширин кирпича, плюс три слоя раствора.

   Кирпичные стены: толщина с утеплителем фото

В общем, принцип понятен, и он достаточно простой. К примеру, стена толщиной в два с половиной кирпича будет иметь размер 640мм, а толщина стен дома в три кирпича составит 770мм.
Что еще нужно знать, так это о толщине кирпичной стены с утеплителем – сегодня такие стены возводят довольно часто. Именно утеплитель позволяет уменьшить количество кирпичей в наружной кладке не в ущерб их прочности. По сути, это комбинированные стены, внутренняя часть которых является несущей и не может быть тоньше 380мм. Наружная часть такой стены является исключительно декоративной и выкладывается толщиной в полкирпича. Естественно, между двумя этими слоями создается пустота, которая закладывается утеплителем – как правило, это 100мм, которые могут быть заполнены пенопластом (листовым или жидким), минеральной ватой или вообще каким-либо сыпучим утепляющим материалом.

В принципе, это все, что можно сказать по поводу такого вопроса, как толщина кирпичной стены в доме. Единственное, что здесь еще можно добавить, так это несколько слов по поводу несущих стен – все они вместе взятые (как внутренние, так и наружные) должны образовывать одно целое. В смысле того, что они обязаны быть связаны друг с другом – в противном случае ни о какой целостности конструкции дома не может быть и речи. Такой дом – ненадежный дом, несмотря даже на то, что толщина его стен будет огромной.

Автор статьи Александр Куликов

Какая должна быть толщина стены из кирпича

Оглавление:

• Какой может быть толщина стен
• Толщина несущей стены и перегородок
• Способы понижения толщины и улучшения изоляции кирпичных строений

Толщина стены из кирпича рассчитывается с учетом климатических условий. Чем суровее погодные условия в зоне постройки, тем толще должна быть кирпичная кладка, которая предназначена эффективно удерживать тепло в доме. Толщина наружных стен зависит не только от того, какой кирпич будет использоваться в строительстве, но и от того, планируется ли использовать современный утеплитель в отделке здания. Керамические и силикатные изделия, применяемые для строительства, бывают полнотелыми и пустотелыми, и это разделение оказывает влияние на толщину возводимых стен.

Схема кирпичной стены.

При использовании полнотелого изделия их делают толще. Если используются пустотелые, то теплопроводность у возводимого здания снижается за счет воздушных камер, и толщина стен тоже может уменьшиться.

Делая строение из силикатного кирпича, возводят более тонкие наружные стены, потому что такой вид строительного материала обладает меньшей теплопроводностью по сравнению с керамическим изделием.

В последнее время застройщики стали отказываться от возведения толстых стен. Для уменьшения теплопроводности применяются различные утеплители, которые снижают себестоимость строения и повышают его характеристики по звуконепроницаемости. При использовании утеплителей оптимальная толщина стен такая, которая сможет вынести все нагрузки, и возведенное строение будет прочным.

Какой может быть толщина стен

Чтобы определить нужную величину для стен дома, нужно обратиться к СНиП II-22-81. В нем установлена величина толщины стен из кирпича, наружных, внутренних несущих стен и перегородок. Толщина должна быть кратной 12 см.

Схема перевязки и кирпичной кладки стен.

Таков размер ширины стандартного кирпича, и это число примерно составляет ½ часть его длины, которая равна 25 см.

Поэтому возведение конструкции 12-сантиметровой толщины называют кладкой в полкирпича, а кладка в один кирпич, соответственно, будет равна 25 см. Толщина стен, выложенных в полтора кирпича, будет равна 38 см, в два 51 см, а в два с половиной 64 см.

Выбор кладки зависит от того, насколько сильно опускается столбик термометра зимой. Если температура воздуха опускается до -30°C, то нужно выкладывать толщину в 2,5 кирпича, или 64 см. Вес такой кладки будет очень большим, и затраты на создание фундамента огромными.

Поэтому в районах, где есть суровые зимы, возведение наружных стен в два с половиной кирпича не применяется. Такое строительство требует большого расхода материалов и значительных финансовых вложений. Здания в таких районах возводят в полтора или два кирпича. Они получаются достаточно прочными, чтобы выдержать перекрытия при возведении строения в несколько этажей. Для увеличения прочности применяется армирование кладки через каждые несколько рядов. Использование железной проволоки обеспечивает монолитность конструкции и предотвращает растрескивание поверхностей.

Несущие наружные стены в среднем имеют толщину кладки 38 см. Возведение их из кирпича позволяет кладке исполнять свое предназначение в полном объеме. Они принимают на себя нагрузку крыши, верхних этажей, перегородок, а также защищают здание от воздействия внешней среды.

Все большее распространение получает использование для строительства наружных стен пустотелых керамических камней, имеющих размер двойного кирпича. Если ими производить кладку в один блок, то прочность и теплопроводность будет соответствовать 51 см. С использованием изделий облегченного вида значительно увеличиваются темпы возведения и уменьшается расход раствора. Облегченные блоки крупных размеров имеют меньшую массу, и фундамент под такую кладку требуется более легкий.

Схема толщины кладки стены.

Толщины стены из кирпича в 25 см будет достаточно и в средней полосе, если использовать утеплитель. Керамика и силикат относятся к прочному надежному строительному материалу, обладающему превосходной несущей способностью. Кладка, сложенная в один кирпич, способна безукоризненно держать любую нагрузку.

На несущую конструкцию, мощность которой составляет 25 см, можно опереть железобетонные, деревянные и бетонные перекрытия, соорудить сверху несколько этажей. Холодные стены можно утеплить пенопластом или качественной минеральной ватой, получив эффект «термоса». При такой обшивке зимой будет тепло, а летом прохладно. Кирпич в этом случае служит для создания прочного и долговечного каркаса.

Толщина несущей стены и перегородок

При кладке внутренних стен, несущих нагрузку, и перегородок часто применяют силикат, потому что он намного лучше керамического красного по звукоизоляционным характеристикам.

Его кладка производится так же, как и обычного глиняного кирпича. Внутренняя перегородка, несущая на себе дополнительную нагрузку, должна быть толщиной в 25 см, иначе она не выдержит нагрузок. Межкомнатные перегородки, предназначение которых заключается только в разделении межквартирного пространства, делают в полкирпича, и этого бывает достаточно. Самые тонкие перегородки имеют толщину 6,5 см. Чтобы достичь такой толщины, кирпич достаточно уложить на ребро. Тонкие перегородки, имеющие длину более 1,5 м, оснащают армированной проволокой.

Если у таких тонких внутренних стен требуется усилить звукоизоляцию, то их отделывают специальными звукопоглощающими материалами. Для этого подойдет пробка, листы пенопласта.

Чтобы снизить нагрузку на цоколь и уменьшить общий вес всего дома, для перегородок используют пустотелый кирпич.

Способы понижения толщины и улучшения изоляции кирпичных строений

Схема изоляции кирпичной стены.

Стремление к утолщению кирпичной кладки наружных стен связано с улучшением не только теплотехнических свойств здания, но и изоляционных качеств дома. Часто таким способом человек стремится защититься от постоянного шума, идущего от расположенных вблизи строения аэропортов, транспортных магистралей, заводов.

Для защиты от шума сооружают кирпичные стены, имеющие воздушную внутреннюю подушку. Это технология колодцеватой кладки, состоящей из двух стен, каждая из которых равна 25 см, и пустого пространства между ними, заполняющегося в процессе возведения каким-нибудь пористым материалом. Это может быть керамзит, органический утеплитель, пенополистирол, шлак, легкие бетонные смеси. Выложенная полость уменьшает вес строения и повышает уровень звукоизоляции.

Возможно устройство вентилируемого фасада с применением специальных теплоизоляционных панелей, облицовочного материала, штукатурки. Тогда выкладывается наружная стена, имеющая толщину в 25 см, с применением облицовочного кирпича, а сторона внутренних стен утепляется по специальной схеме.

Кирпич можно обшить утеплителем с внутренней стороны. Слой утеплителя нужно обязательно закрыть пароизоляционной прослойкой, на нее уложить металлическую сетку или гипсокартон и выполнить внутреннюю отделку помещения, спрятав за слоем отделки все секреты строительства.

Такие способы помогают сделать здание теплым при небольшой толщине.

От чего зависит минимальная толщина стены из кирпича?

Оглавление:

• Стены из кирпича и их минимальная толщина
• Кладка первых рядов кирпичной несущей стены
• Кладка стенки в 1 кирпич
• Способы чередования при кладке и размер швов
• Расчет толщины стен с учетом теплопроводности
• Влияние добавок в кладочный раствор на толщину стен

К возведению современных дачных и коттеджных построек предъявляются высокие требования в плане защиты от потерь тепла. Внешние кирпичные стены должны обладать отличными несущими способностями. Расчет толщины стен из кирпича необходимо четко согласовывать со всеми требованиями к процессу строительства.

Толщина кирпичных стен зависит от прочностных характеристик используемых материалов и свойств применяемых утеплителей.

Делая соответствующий расчет, принимающий во внимание согласование толщины стены и ее надежности при стандартных параметрах кирпича, можно прийти к выводу, что стена должна иметь ширину около 3 м. Недоразумение состоит в следующем: обладающий свойством теплосопротивления кирпич не будет обеспечивать высокой несущей способности стенам.

Стены из кирпича и их минимальная толщина

На строительном рынке не существует универсальных материалов, отвечающих всем требованиям в любой сфере. Для определенных условий подходит определенная толщина стен. Типовые размеры наиболее распространенных видов кирпичей составляют 250*120*65 мм, они являются стандартными.

Рекомендуемая толщина кирпичных стен сплошной кладки для жилых домов.

Рассчитывается толщина несущей кирпичной стены, учитывая стандартные параметры кирпича в 25 см. Требования к выбору толщины стен зачастую определяются нагрузками на нее, поскольку каркас любой постройки представляет собой систему несущих стен, которая должна быть безопасной и надежной.

Нагрузка на несущие стены обычно включает не один лишь их вес. Она также включает вес других элементов, которые являются перегородками, перекрытиями, крышами и т.д. Возведение построек из материалов требует дополнительного запаса.

Минимальный размер толщины несущих кирпичных стен должен составлять менее 1-го кирпича стандартной толщиной 25 см, что необходимо для обеспечения нормальных теплосберегающих качеств.

Кладка первых рядов кирпичной несущей стены

Если кладку из кирпича делают соответствующей длиной, то постройка будет обладать долгим сроком службы. Требуемая толщина внешних несущих стен либо внутренних составляет полкирпича, или 12 см.

Варианты выполнения кладки кирпича.

Чтобы получить ровную кладку, необходима подготовка качественного цементного раствора. Особое внимание заслуживают составные внешние стены, в их составе имеется несколько различных слоев. Эти слои служат для обеспечения безопасности сооружения, что сопровождается сбережением теплосопротивления. Комбинированная внешняя стена включает наличие:

• теплоизоляторов, являющихся пенопластом либо минватой,
• материалов, которые представляют собой специальные панели, кирпич для облицовки, включая штукатурку для внешней отделки стен постройки.

Толщину стен учитывают в зависимости от факторов, связанных с температурой в холодный период, типа теплоизолятора. Основная функция по теплозащите стен принадлежит теплоизолятору, а его объем слоя будет изменять толщину внешней стены. Кладку делают минимальной, но при использовании современных теплоизоляторов, при этом высокий уровень полученного результата гарантирован. Используются определенные виды кирпича, легкобетонных камней, бетонных блоков небольших размеров, обладающих сплошной структурой либо имеющих вертикальные пустоты. Масса этих строительных материалов намного больше, чем простого кирпича. К примеру, их размер составляет 88 мм, 140 мм или 188 мм, что обеспечивает увязку отдельным совпадающим по горизонтали рядам и швам с облицовкой кирпичом.

Виды перевязки кирпичей.

Если использовать высокопрочный полнотелый кирпич, то по теплозащитным характеристикам он менее удобен для кладки, чем многодырчатый кирпич и термальный. Он обладает наибольшей пористостью, составляя по своему весу от 1100 до 1300 кг/м³. Используют марку кирпича от М50 до М150, а марки смесей из извести или цемента, то есть вяжущих составов, от 10 до 25. Кладка ведется с помощью специальных смесей плотностью более 1500 кг/м³. Их называют прохладными смесями, к ним относятся цементно-известковые, песочные, а также легкие.

Сплошную кладку стен из полнотелого кирпича шириной больше 38 см не считают выходом из положения. Ведь кирпич данных размеров, то есть его большая масса, способен сделать кладку менее экономичной. Такую толщину внешней стенки, назначаемую согласно теплотехническим расчетам, можно считать излишней. Ее несущие способности являются полезными только на 1/4 часть, по этой причине строительство коттеджей осуществляется на основе легких видов кирпича. Использование соответствующих неоднородных систем кладки стен слоистого либо облегченного типа, предполагает использование легкобетонных камней.

Кладка стенки в 1 кирпич

Усредненный расход кирпича на 1м2.

Толщина стены в 1 кирпич приравнивается 25 см. Кирпичи укладывают рядом, но на безопасность и прочность стены это не оказывает влияния. Основную роль в качестве кладки выполняет используемый раствор, который не приведет к заклиниванию кирпичей. Минимальная толщина стен, то есть 25 см, встречается довольно часто. В зависимости от наружных воздействий и нагрузки на стенки, толщина иногда составляет 1,5, 2 и 2,5 кирпича.

Основным правилом кладки является применение качественной перевязки каждого вертикального шва. Использование вертикальных швов должно обязательно сопровождаться перекрытием верхним рядом кирпичей. За счет перевязки можно не только наращивать прочность несущих стен, но и осуществлять умеренное распределение нагрузок, которые при этом возникают.

Существуют различные виды перевязок для швов: вертикальные, поперечные, препятствующие сдвигу кирпичной кладки и др. Например, продольные не позволяют стене расслаиваться по вертикали, что препятствует сдвигам горизонтального типа кладки, способствуют умеренному распределению нагрузки вдоль несущих стен.

Стена в 1 кирпич зачастую укладывается согласно выбранной системе. Например, однорядная система предполагает укладывать 1-ый ряд ложковой частью снаружи, а следующий ряд укладывают тычковой стороной кирпича наружу. Так, если весь шов, идущий поперек кладки, смещен на 1/2 кирпича, то смещение каждого продольного шва происходит на 1/2 кирпича.

Способы чередования при кладке и размер швов

Варианты кладки с облицовкой.

Используют ряд способов чередования при кладке. Если применяется одинарный кирпич, то обычно выбирают перевязку тычковым способом, которая осуществляется после каждого 6-го ряда. При использовании утолщенного типа кирпича число ложковых рядов минимизируют до 5. Данный тип соединения обусловлен высокой прочностью сооружения, что способствует умеренному распределению всей нагрузки.

Толщина стен в 1,5 кирпича производится путем кладки с углов, а кладку 1-го ряда следует обязательно производить под прямым углом кирпичей, толщина которых составляет 38 см. Контролировать правильность кладки рядов удобно строительным уголком.

Кладку 1-го ряда производят за счет шнура, натягиваемого по всей высоте между кирпичами, являющимися 1-ым и 2-ым по счету. Тычковую поверхность кирпичей делают обращенной на наружную сторону стены, а кладку 1-го ряда ориентируют на внутреннюю сторону и ложковую частью внутрь. Кладку следующего ряда осуществляют в обратном порядке. Так может появиться зеркальный тип отражения кладки в 1-м ряду.

Внутреннюю сторону стен в результате укладывают в 1, а внешнюю сторону в полкирпича. Широко применяется кладка в 1,5, что происходит по причине обеспечения надежности стен за счет их высокой прочности. Вертикальные швы при этом не совпадают, они перекрываются цельной частью кладки следующего ряда.

Если увеличение размеров швов связано с появлением отклонения от вертикальной плоскости либо от выбранного направления кладки, то меняется и ее способ. При осуществлении строительства сооружений в местности, отличающейся сильными заморозками, использование теплоизоляторов позволит создать несущую стену в 2 кирпича, что будет являться наиболее подходящим вариантом.

Расчет толщины стен с учетом теплопроводности

Расположение точки росы в кирпичной стене.

Толщина стенок зачастую указывается в плане строительства, она рассчитывается с учетом всех причин, оказывающих влияние на эксплуатацию постройки в дальнейшем. Производить расчет толщины стен следует для всей постройки. Цель расчета заключается в разработке прочного и удобного строения. При расчетах толщины стены используется специальная формула определения теплопроводности, которая записывается, как R = S/k, где:

• S толщина материала, м,
• k коэффициент теплопроводности,
• R теплосопротивление стен строений, возводимых в определенном регионе.

Значение коэффициента k зависит от региона будущей застройки. Например, k равно 3-3,2 для Ленинградской и Московской области, а для Якутии и соседних регионов, являющихся республиками Крайнего севера, k=4,89.

Любой строительный материал имеет показатель теплопроводности. Теплопроводность одинарного кирпича составляет 0,58 Вт/м°C, что соответствует стандартам. Толщина стен при этом не может быть меньше 250 мм вместе с теплоизолятором. Учитываемый показатель теплопроводности кирпичей поможет в дальнейшем избежать чрезмерных энергозатрат на подогрев помещений строения.

Коэффициент теплопроводности кирпичей.

Метод, подразумевающий сплошную кладку при строительстве, является экономным и при наличии внешнего либо внутреннего утеплителя. Толщина внешних стен зависит от требований прочности к конструкции.

При наличии внутреннего слоя утеплителя требуется предупредить появление конденсата. Для этого потребуется пароизоляция. При наличии наружних слоев теплоизоляции потребуется оштукатуривание поверхности.

Наибольшая нагрузка требует армирования перегородок, простенков и опорных столбов с помощью железной проволочной сети поперечником 3-6 мм в высоту через каждый 3 или 5 ряд. Перегородки обычно выкладывают в полкирпича 12 см шириной. Размер сечений столбов должен составлять 25 см на 38 см и больше. Иногда толщина перегородок может составлять 6,5 см, а метод называется кирпич на ребро. Если длина перегородок больше 1,5 м, которые сделаны данным способом, конструкцию перегородок следует армировать прутками через каждые 2 ряда.

Кирпичной поверхности стен присуща наибольшая термическая инерционность, предполагающая достаточное количество времени для полного прогревания стены. При минимальной толщине кирпичной стены ее масса является наибольшей, а процесс остывания или прогревания стены при этом будет длительным. Благодаря таким свойствам кирпича, температурный уровень в помещении будет постоянным на протяжении суток, что является принципиальным преимуществом. Высокий уровень термической инерционности стен часто не является благоприятным.

К примеру, в прохладный сезон эксплуатировать дачные постройки является проблемной задачей по причине сырости в них. Если стены промерзли зимой, то это требует основного и дополнительного нагрева, а температурные изменения в постройке связаны с образованием конденсата. По данной причине минимальная толщина стены требует дополнительной обшивки с использованием досок.

Влияние добавок в кладочный раствор на толщину стен

Таблица расхода раствора на 1м2 кирпичной кладки.

Осуществлять облицовку фасадов следует с применением глиняного кирпича, реже отмечается использование утолщенных видов кирпича с наличием пустот. В процессе строительства традиционным является применение смесей для кладки с различным соотношением цемента, песка и глины. Частое использование таких растворов является традиционным благодаря их прочности, поэтому в них требуется добавление известкового теста либо глиняных добавок. В этом случае смесь будет обладать наибольшей пластичностью, она будет более удобной для утрамбовывания при сокращенных расходах почти в 2 раза. Приготовление известковой смеси требует погасить водой известь, оставив раствор на 2 недели.

Создание глиняного теста требует замачивания в воде ломтиков глины, а после этого их оставляют на 3-5 дней, чтобы они могли полностью размокнуть. Потом добавляется вода, раствор перемешивается, процеживается и отстаивается, после этого вода сливается. Хранить глиняное тесто можно долгое время. Кладочный раствор готовится до производства работ, а применяться он должен в течение 2-х ближайших часов.

Вертикальные швы могут составлять около 1 см, аналогично горизонтальным швам, если в раствор добавлены известь или глина. При отсутствии добавок размер вертикальных швов будет равным 1,2 см.

Таким образом, толщина стен из кирпичной кладки будет зависеть и от толщины швов, которая может составлять от 0,8 см до 1,5 см, что является ее минимальным и максимальным значением. Любые климатические условия предполагают выбор толщины стен из кирпича в 25 см. Термическая охрана обеспечивается шириной и качеством теплоизолятора. Наиболее качественные свойства построенного сооружения определяются способом кладки. От нее зависит теплоизоляция, долговечность и безопасность конструкции в целом.

Толщина кирпичной стены: как выбрать материал, показатели

Правильно выбранная толщина кирпичной стены — залог прочного сооружения. Кирпич — прочный и бюджетный материал, который используют, чтобы строить конструкции разного назначения. Кроме того, на рынке присутствует большое количество видов фрагментов для укладывания, которые можно комбинировать с другими элементами, создавая долговечные и красивые здания.

Стандартные размеры

Фрагменты для укладывания кирпичных конструкций обычно имеют одинаковый размер: 65 мм*12 см*25см. Такие характеристики используют еще с 1925 года. Поэтому толщина стен из кирпича варьируется несильно. На эту характеристику постройки влияет только ширина фрагмента. Также встречается толщина в 8,8 см и 13,8 см. Последней можно достичь, если выкладка производится в два стандартных элемента.

Толщина сооружения из кирпича — это не только размеры фрагментов, но и ширина швов.

Вернуться к оглавлению

Как выбрать материал?

Выбор кирпичей на рынке строительных материалов огромен. У каждой разновидности свои характеристики:

Кроме того, при строительстве используют материал для разных целей: облицовки, выкладки печей, кладки цоколя. Для сооружения применяют такие виды:

• Красный полнотелый материал — практически для всех видов конструкций. Выдерживает нагрузки частного дома в несколько этажей.
• Керамические элементы. Не требуют дополнительного декорирования после укладки.
• Белый силикатный кирпич. Не подойдет для кладки в местах с повышенной влажностью.
• Шамотный огнеупорный материал. Используют для возведения конструкций, которые должны выдерживать высокие температуры.
• Гиперпрессованные фрагменты. Применяются для облицовки, не подойдут для сведения несущих стен из кирпича.

Качественный материал должен обладать геометрически правильной формой и равномерным цветом.

Чтобы сооружение из кирпича было прочными, необходимо подобрать качественные фрагменты. Для этого учитывают: климатические условия и ландшафт. Также важно проверить изготовителя материала, чтобы удостовериться в пригодности, лучше запросить паспорт у продавца. Качественные элементы при простукивании металлом издают тонкий звонкий звук, а при падении должен оставаться целым либо ломаться на большие осколки. Окраска должна быть однородной, а грани ровные.

Вернуться к оглавлению

Оптимальные показатели

В зависимости от расположения и назначения стены подбирается толщина кладки. Таким образом, возведение наружной, внешней и стены-перегородки будет отличаться и фрагменты будут подбираться по-другому. Также важную роль играет метод кирпичной кладки: в два кирпича, в полтора или в один. Средняя ширина составляет 25 см при выкладке в 1 фрагмент, при использовании 1,5 кирпича получается конструкция толщиной 380 мм.

Высота 1 элемента не влияет на то, какой будет ширина кирпичной кладки.

Вернуться к оглавлению

Для внешних кирпичных стен

Если делать кладку толщиной в два кирпича, то нужно убедиться, что минимальная температура в холодное время года будет выше -30.

От наружных конструкций зависит уровень сохранения тепла в кирпичном доме. Стандартная толщина таких стен из красного полнотелого фрагмента — 25 см: при таком раскладе сооружение выдержит вес остальных элементов. Для многоэтажного дома понадобится со временем делать утолщение сооружения или утеплять поверхность. Таким образом, минимальная толщина стены в 2 кирпича может быть недостаточной, в местности, где минимальный показатель температуры -30 градусов.

Вернуться к оглавлению

Что используют для сведения несущей стены?

Стандартная толщина внутренней конструкции такого типа — в 1 полнотелый кирпич (250 мм). Подобная кладка стен выдерживает нагрузку кровли, перекрытий и навесных элементов. Однако, если на этой конструкции предполагается выполнение соединений бетонных плит для потолка, необходима толщина несущей стены из кирпича как минимум в 510 мм.

Вернуться к оглавлению

Лучший материал для перегородок

Для выполнения внутренней стены, разделяющей пространство, достаточно произвести выкладку в 12 см, то есть — в полкирпича. Иногда строители даже сводят конструкцию, устанавливая фрагменты на ребро. Этот метод также помогает немного сэкономить материалы и слегка увеличить пространство. Однако, такое сооружение будет сильно пропускать шумы, поэтому для хорошей звукоизоляции оптимальная толщина стены в полтора кирпича.

Толщина кирпичной стены

Толщина стен в кирпичном доме

Какой толщины должна быть стена из кирпича?

Кирпич для строительства зданий используется уже сотни лет. И даже несмотря на обилие прочих материалов, он не теряет своей актуальности среди потребителей и по сей день. А все благодаря той прочности, что присуща этому материалу – в процессе дальнейшей эксплуатации стена сможет выдерживать практически любую нагрузку в виде крыши, этажей и перекрытий. И как раз именно толщина стен дома из кирпича главным образом влияет на несущую способность всего сооружения в целом.

Кирпич, по сравнению с некоторыми другими материалами, обладает целым рядом неоспоримых достоинств. Сюда можно отнести: довольно низкую теплопроводящую способность, морозостойкость, прочность на изгиб и деформацию, долговечность, звукоизоляцию. Но все эти свойства могут быть потеряны, если кирпичная стена не имеет ту ширину, которая требуется для конкретных условий.

Рассмотрим, какой толщины должна быть стена из кирпича по установленным стандартам.

Стандартные толщины кирпичной кладки

Какой бы вид кирпича не использовался для возведения конструкции, определить толщину стены довольно просто. Согласно установленным стандартам, этот параметр должен быть кратен половине его длины, т.е. 12 см.

Но кирпичные блоки, выпускаемые сегодня на заводах, могут быть разного типоразмера. К тому же, строители, работая с материалом, применяют и различные схемы кладки. А значит, и стены в итоге будут разниться по своей ширине. Приведем таблицу, в которой указана толщина кирпичной стены по СНИП II-22-81, в зависимости от количества используемых кирпичей и типа кладки:

Количество кирпичей, шт.	Толщина стены, см
0,5	12
1	25
1,5	38
2	51
2,5	64

По таблице можно легко определить, какую именно толщину имеет кладка по той или иной схеме. К примеру, стена, выложенная в 1.5 кирпича, имеет ширину 38 см, а в 2.5 кирпича – 64 см. А небольшие расхождения цифр от тех показателей, что должны быть кратны 12, связаны с тем, что между несколькими слоями строительных блоков предусмотрена бетонно-цементная прослойка.

Но есть и минимальная толщина стен в кирпичном доме, установленная современными стандартами на каменные и армокаменные конструкции – при высоте объекта до 3 этажей ширина кирпичной кладки должна быть не менее 120-150 мм.

Стандартная толщина кирпичной стены

Какая толщина стены наиболее экономически обоснована?

По мнению многих профессиональных строителей, ширина кирпичной стены более чем в 38 см экономически нецелесообразна. Кирпич сам по себе является очень прочным материалом, а потому для усиления конструкции и улучшения ее теплоизоляционных свойств выгодней порой применять некоторые другие дополнительные мероприятия, нежели чем увеличивать толщину стены. Тяжелое сооружение будет только увеличивать нагрузку на фундамент. В итоге получится, что бюджет строительства значительно увеличится, поскольку придется усиливать основу здания.

Толщина стены в 2 кирпича и более получается немаленькой, поэтому такую схему кладки используют, в основном, при возведении крупных промышленных объектов, где предельно важно придать сооружению максимальную прочность.

А чтобы повысить теплотехнику и изоляцию кирпичных строений, сегодня применяются следующие способы:

• Монтаж вентилируемого фасада с использованием сайдинга, пиломатериалов или специальных панелей.
• Утепление стен простыми облицовочными материалами или нанесением слоя штукатурки.
• Чтобы снизить расходы на строительство индивидуального дома очень часто используется облегченная кладка блоков – по типу колодца. Это подразумевает возведение 2 стен на небольшом расстоянии друг от друга. При этом толщина стены в полкирпича равняется 12 см, а прослойка между 2 такими стенами будет выполнять функцию теплоизолятора. Диафрагмы между конструкциями при этом обеспечивают постройке необходимую по стандартам прочность. Образовавшуюся полость заполняют определенным теплоизолятором, например, керамзитом или пенобетоном.
• Утепление внутренней стороны стены теплоизоляционным материалом. Утеплитель при этом обязательно закрывается пароизоляционной прослойкой.

Толщина внутренних кирпичных стен

Перегородки внутри конструкции призваны разделять всю площадь на отдельные помещения, звуко- и теплоизолировать комнаты. Оптимальная толщина внутренних стен из кирпича – 12 см, т.е. здесь, как правило, используется кладка в полкирпича. Стен таких размеров вполне хватит для комфортного здесь проживания.

Нередка практика, когда кирпичные блоки укладываются «на ребро». Так можно получить белее тонкую перегородку – 6,5 см. При этом можно немного сэкономить расходный материал. Правда, тепло- и звукоизоляция комнат будет оставлять намного лучшего.

Для снижения механических нагрузок на стену шириной в 12 см обычно применяют пористые или пустотелые силикатные блоки. В дальнейшем стены дополнительно утепляются для улучшения их технических характеристик.

Возможно, заинтересует:

Как самостоятельно сделать проем в кирпичной стене?

Выбираем гиперпресс для производства кирпича.

Толщина наружных кирпичных стен

Минимальная толщина наружных стен из кирпича, при которой они будут служить прочной опорой и теплоизолировать внутренние помещения – 25 см.

Если возвести кирпичный дом с недостаточной толщиной наружных стеновых конструкций, в зимний период при пониженных температурах стены начнут мокреть. В этом случае, придется либо дополнительно утеплять сооружение, либо утолщать его. И тот, и другой вариант подразумевает лишние финансовые затраты.

Толщина несущих кирпичных стен

Предназначение несущих стен – принимать на себя всю тяжесть крыши, перегородок и всех верхних этажей. Совершенно естественно, что они должны быть намного прочнее остальных стен. Минимальная толщина несущей стены из кирпича – 38 см.

Некоторые внутренние перегородки в жилом здании тоже являются несущими. В данном случае, достаточной будет кладка в 1 кирпич, когда толщина стены получается 25 см. Такая конструкция сможет выдержать любые нагрузки от кровли и перекрытий, не деформируясь и не давая трещин.

Единственное исключение, когда внутренняя несущая стена должна быть более 25 см – стыковка плит перекрытий. Здесь, под действие внешних условий, будут образовываться деформации, которые могут привести к обрушению здания.

Рекомендуем эти статьи:

Средняя стоимость 1 куба кирпича красного.

Как сделать облицовку фасада дома кирпичом?

Как рассчитать расход материала при возведении кирпичных стен различной толщины?

Первый вопрос, который решается проектировщиком строительного объекта, это – какая оптимальная толщина кирпичной стены нужна в конкретном случае. Подбирая подходящий вариант кладки, специалист учитывает:

• Вид, марка и размеры кирпича.
• Погодные условия региона.
• Нагрузки, которые будут приходиться на стены.

Допустимая толщина стены в здании, возводящимся в холодном регионе – 25 см. Это толщина стены в 1 кирпич. Но без использования дополнительного слоя утеплителя ширину наружной стены придется увеличить до 38 или 51 см.

Чтобы рассчитать расход кирпича на возведение наружных стен, потребуются еще некоторые данные – геометрические параметры кирпичного блока и требуемые размеры стен.

Стандартные размеры обычного кирпича: длина – 250 мм, ширина – 120 мм, высота – 65 мм. Расчеты будем проводить на примере здания со стенами в 4 м и 3 м, высотой 3 м. Стандартная толщина стен в кирпичном доме у нас будет равняться 25 см.

Зная основные геометрические размеры стен, для начала вычислим общую площадь поверхностей, которые предстоит возвести:

4*3+3*3+4*3+3*3=42 м²

А теперь найдем площадь 1 кирпичного блока. Поскольку кладку мы осуществляем в 1 кирпич, то этот параметр вычисляется умножением ширины на высоту блока:

0,12*0,065 = 0,0078 м².

Чтобы определить количество материала для возведения стен, общую их площадь нужно разделить на площадь 1 блока и умножить на количество кладок:

42/0,0078*1≈5385 шт.

Зная, что вес 1 м³ кирпича составляет около 1800 кг, можно легко рассчитать то количество кирпичей, которое потребуется для возведения конкретного строительного объекта:

5385/1800≈3 м3

Итак, толщина стены из кирпича по ГОСТу, в зависимости от климатических условий региона и вида здания, может быть разной. Но имея в наличии проработанный специалистами чертеж с основными размерами стен и кладочной схемой, рассчитать расход основного материала можно и самостоятельно. Это поможет значительно сэкономить расходы в процессе работы, поскольку можно сразу закупить кирпичные блоки в необходимом количестве, избежав излишек материала.

tvoikirpichi.ru

Выбор толщины кирпичной стены

Кирпич используется в качестве строительного материала много сотен лет. Толщина кирпичной стены бывает самая разная в различных регионах. Упоминания об этом есть в Библии, в описании Великого Потопа. В любой стране мира можно найти здания, которым уже более 150-200 лет. Этот строительный материал не потерял своей значимости и сегодня. За что его так любят строители?

Преимущества кирпича

Этот строительный материал имеет широкое распространение во многих странах мира. Это связано с целым рядом его преимуществ перед другими материалами. К основным его достоинствам можно отнести:

• прочность;
• долговечность;
• экологичность;
• универсальность;
• внешний вид;
• морозостойкость;
• пожаробезопасность;
• звукоизоляция.

По прочности материал бывает нескольких марок: М175 и М150, М125 и М100. Цифра, стоящая после буквы, указывает на нагрузку, которую способно выдержать изделие. Например, М125 выдерживает 125 кг/см². Из кирпича М100 вполне можно строить трехэтажные сооружения. Такой дом будет обладать приличной долговечностью при правильно подобранной толщине кирпичной кладки. 100 лет он простоит без особых проблем. Этот материал изготавливается из натуральных, экологически чистых веществ. В его состав входит глина, в которую добавляется песок и вода. В результате он способен дышать, пропускать воздух. При этом он не гниет.

Размеры блоков обычно бывают одинаковыми. Это позволяет строить самые необычные архитектурные сооружения. Такие элементы придают индивидуальный стиль зданию. Материал обладает морозоустойчивостью, которая указывается буквами и цифрами. Цифра указывает количество заморозок и оттаиваний, на которые рассчитан материал. Морозостойкость обозначается символами: F50, F35 или F25. Кирпич относится к пожаробезопасным материалам. Строения из него не дают огню распространяться внутри помещений. Толщина несущих кирпичных стен защищает жителей от шума с улицы. Это отличный звукоизоляционный материал.

Толщина кирпичных стен

Одной из характеристик дома является толщина строений из кирпича. Размер стандартного кирпичного блока — 250х120х65 мм. По нормам, предусмотренным СНиП, толщина стен должна быть кратной 12. При таком раскладе выходит:

• полкирпича соответствует 120 мм;
• 1 кирпич — 250 мм;
• 1,5 — 380 мм;
• 2 — 510 мм;
• 2,5 — 640 мм.

Размеры даны с учетом швов в 1 см. Какую толщину кирпичных стен выбрать? Это тоже прописано в СНиП. Толщина наружных стен из кирпича бывает 1/20-1/25 высоты 1 этажа строящегося здания. Это означает, что при высоте 3 м, минимальную толщину стен нужно выбирать 150 мм. Это вполне нормальная величина для перегородок внутри помещения. Но есть еще и несущие стены, которые держат на себе все нагрузки: перекрытия, стены, крыши, коммуникации, мебель, снег. Толщина несущей стены из кирпича состоит из частей: наружной, внутренней, средней.

Среднюю часть обычно заполняют материалом утеплителя. Для этого может применяться пенополистирол. После каждых 3-5 рядов, выложенных ложком, нужен ряд тычковый. Таким образом делается перевязка между рядами. Через каждые несколько рядов проводится контроль вертикальности несущих конструкций. Какой должна быть толщина стены, зависит от климатической зоны, возможностей застройщика, особенностей местности. Не рекомендуется ширина кирпичной кладки менее 380 мм. В северных регионах ее увеличивают и делают 510 или 640 мм. Для уменьшения весовой нагрузки на фундамент широко используется пустотелый кирпич. Он обладает большей тепловой защитой и меньшим весом.

Для кладки кирпича часто используется колодцевый способ. При этом между 2 стенок, которые выкладываются на расстоянии 140-270 мм, оставляют пустоты. В них обычно закладывается утеплитель. В качестве материала утеплителя можно применять шлак, легкий бетон, опилки, керамзит, пенопласт. Уровень теплопроводимости кирпичной кладки с 2 слоями пенопласта (общая толщина 10 мм) равна ширине стены в 640 мм. На самом же деле она имеет толщину всего 290 мм. Теплопроводность кирпичной кладки уменьшается довольно значительно.

Удельный вес кирпичной кладки довольно высокий. Поэтому стараются сделать стены меньшей толщины, но не менее 250 мм. В других случаях нужна теплоизоляция, иначе уровень теплопроводности резко упадет. Выбранные размеры наружных стен будут нужны и для возведения внутренних. Какой толщины должна быть внутренняя стена? Она имеет меньшие размеры, чем наружные несущие стены, но не менее 250 мм. Места стыковки всех наружных стен и внутренних армируются кладочной сеткой или арматурными прутьями. Делается это через каждые 5 рядов.

Можно сложить сооружение так, что оно в скором времени потеряет все свои хорошие качества. Коэффициент теплопроводности кладки можно значительно снизить, если:

• уменьшить толщину кладки;
• сделать их выше;
• увеличить количество проемов;
• создать дополнительные каналы в кладке.

Самостоятельно делать это не рекомендуется, если действия не предусмотрены технической документацией. Объем кирпичной кладки нужно стараться соблюдать полностью.

Заключение по теме

Строительство дома начинается с возведения фундамента и стен. В этом деле главным вопросом является толщина наружной стены. От этого параметра зависит качество дома, количество кирпича в кладке, скорость выполнения работ. Большое влияние на теплопроводность и звукоизоляцию оказывают многие характеристики. Одна из основных — толщина стены из кирпича. Кирпич — это не только строительный материал красного цвета для возведения несущих стен. Производят его из глины с добавлением песка. Для придания ему нужного цвета используются другие добавки. После обжига в специальных печах можно получить готовое изделие. Используется он в различных целях, от этого зависит его плотность и коэффициент теплопроводности кирпичной кладки. Полнотелый кирпич имеет плотность порядка 2000 кг/м³. Он очень прочный и используется для возведения солидных строений.

Есть кирпич пустотелый. Плотность его характеризуется цифрами 1100-1400 кг/м³. Для возведения несущих конструкций он не идет. Из смеси песка и извести производят кирпич силикатный. Он стоит намного дешевле и имеет довольно широкий спектр окраски. Его плотность равна всего 1800-1950 кг/м³. Пустотелый керамический кирпич имеет плотность 1100-1600 кг/м³. Но за счет изготовления из сухой глины, обожженной при очень высоких температурах, прочность и износостойкость его не пострадали. Существуют и другие виды этого строительного материала, но они применяются в других областях строительства.

kamedom.ru

Толщина стены в 1 кирпич: достоинства и недостатки

Кирпич является востребованным стройматериалом с высокими показателями надежности. Его отличает высокая несущая способность: толщина стены в 1 кирпич запросто выдержит существенную нагрузку и воздействие различных внешних факторов. На подобную конструкцию возможно без опасений опереть бетонные, железобетонные, деревянные перекрытия, установить на нее более 2 этажей.

Где применяется

Такой материал обладает большим количеством достоинств по сравнению с остальными, применяемыми для строительства стен. К таковым преимуществам относят незначительную теплопроводимость и надлежащую прочность. Однако подобные характеристики будут утрачены, когда у стены отсутствует необходимая для эксплуатации толщина.

Толщина стены в 1 кирпич является ключевым показателем, оказывающим влияние на прочность выстраиваемой конструкции, а также на другие характеристики строения (функциональность, тепло- и виброизоляция, шумоизоляция).

При надобности возможно с помощью определенных расчетов выяснить, какую необходимо выбрать толщину для стены из кирпича.

Надлежащим образом произведенная кладка кирпича сможет гарантировать сроки эксплуатации строения больше 100 лет. Чтобы построить 1-этажные либо 2-этажные здания, используют дырчатый либо полнотелый кирпич с утеплением.

Плюсы и минусы

Достоинства кладки толщиной в 1 кирпич:

• Такая стена отличается достаточной прочностью, чтобы быть несущей в малоэтажных зданиях. Является самой популярной разновидностью во время возведения гаражей, дачных участков и садовых сезонных строений, летней кухни и хозпостроек.
• Ее используют как перегородки между квартирами в кирпичных, панельных либо монолитных строениях.
• Помогает обеспечить надлежащую шумоизоляцию.

Недостатки стены толщиной в один кирпич:

• Несущие способности подобной стены будут недостаточными, чтобы построить многоэтажные здания.
• По характеристикам теплоизоляции толщины стены в один кирпич будет мало, чтобы использовать в наружных стенах отапливаемого жилища.

В соответствии с новыми нормативами, которые введены в 2003 году, даже толщина в 2 кирпича уже не сможет обеспечить необходимой теплоизоляции.

Вычисление толщины

Когда требуется рассчитать толщину для возводимой стены из кирпича, нужно принять в расчет габариты изделия:

• ширина 12 см;
• длина 25 см;
• толщина 6,5 см.

Масса 1 куб. м кирпича равняется примерно 1,8 т. Во время осуществления расчетов требуется учитывать особенности климата конкретной местности, где осуществляются строительные работы. Например, когда в зимний период времени температурные показатели доходят до -25 градусов, ширина внешних стен рассчитывается в 51 либо 64 см.

При подобных особенностях строительных материалов нетрудно осуществить расчеты и установить возможный расход кирпича на строительство здания. Например, возведение запланировано сделать в местности, где большие морозы. Здание возводится без утепления. В такой ситуации толщина стен устраивается в 2 кирпича.

Зная параметры конструктивной составляющей строения, несложно вычислить площадь для каждой отдельной стены. Необходимо узнать площадь кирпича и подсчитать количество, требуемое для возведения стены с определенными параметрами. Количество, которое подсчитано для одной, умножается на массу 1 кирпича — получается масса стены.

Во время выбора толщины кирпичной стены необходимо учесть, что у подобного материала большая степень теплоинерционности.

Часто возникает вопрос, толщина стены в 1 кирпич это сколько. 1 куб. м кирпича обладает массой в 1800 кг. Когда взять массу стены Х, возможно произвести расчеты требуемого количества строительного материала (У): Х/1800=У (куб. м). Когда узнать стоимость кирпичей, а она различается с учетом поставщика, возможно без труда подсчитать общую сумму, которая будет потрачена на закупку строительного материала.

Материалы и приспособления

До того, как начать работы по монтажу стен с толщиной 1 кирпич, потребуется приготовить следующие инструменты:

• кирпич;
• стройуровень;
• отвес;
• раствор;
• капроновый шнурок, протяженность которого превышает длину стены на 0,4 м;
• мастерок;
• устройство для резки кирпичей;
• порядовка;
• расшивка.

Как выполняется кладка

Процесс кладки кирпичной перегородки толщиной в 1 кирпич выглядит таким образом:

• Изначально следует удостовериться, что основание в первом ряду ровное. Незначительные шероховатости возможно выровнять с помощью кладочного раствора 1 горизонтального шва, большие при помощи цементной стяжки.
• Выкладывается всухую 1 ряд, во время раскладки применяется шаблон вертикального шва промеж соседних кирпичей. При надобности несколько уменьшаются либо увеличиваются зазоры в швах для достижения заполнения целыми кирпичами. Если подобное невозможно, определяются размеры «доли» и ее наилучшего размещения. Когда это стена для штукатурки, то положение и параметры доли не принципиальны. Отмечают на основании расположение вертикальных швов в 1 ряду.
• Первые кирпичи укладываются в углах с соблюдением уровней по всем плоскостям и в отношении друг друга.
• Устанавливаются порядовки. Во время кладки стены внутри — в углах с 2 сторон. Во время строительства отдельного здания — в углах с каждой стороны. Выравниваются в соответствии с вертикальным уровнем.
• Посреди порядовок натягивается шнурок-причалка. Вновь проверяется уровень по горизонтали. Провисание шнурка корректируется при помощи маяков.
• Выкладывается начальный ряд, осуществляется контроль за совпадением вертикальных швов с отметками. В этих целях с помощью кельмы накладывается раствор, разравнивается под постель. Берется кирпич, кладется на раствор, скользящими движениями прижимается к кельме, которая удерживает раствор на тычке. Кельма достается из шва, материал выравнивается по причалке, устраняя остатки раствора.
• Последующие ряды кладутся согласно выбранной разновидности перевязки, контролируя смещение продольного и поперечного швов.

Перевязки бывают нескольких разновидностей:

• с поперечными швами, препятствующими смещению кирпичей по длине стены;
• с вертикальными швами;
• с продольными швами, препятствующими расслоению стены по вертикали, предотвращающими смещению кирпича горизонтально и равномерно распределяющими нагрузки по длине стен.

Необходимо отслеживать, чтобы перевязка швов не нарушалась по периметру стены. Потому еще на стадии сухой раскладки требуется отслеживать, чтобы в процессе неполного заполнения ряда с помощью целых кирпичей, «доля» не нарушала перевязку.

Придается дополнительная прочность стене в 1 кирпич благодаря закладке армирующей сетки с шагом в 5 рядов кладки.

Кладка с толщиной в 1 кирпич является одной из наиболее простых, потому ее возможно осуществить даже самостоятельно. При надлежащем проведении каждой стадии стройработ получится надежный дом, который может прослужить длительный период времени. Во избежание ошибок, требуется придерживаться технологии, контролировать соблюдение уровней и следовать правилам перевязки.

stenaexpert.ru

показатели толщины стен и внутренних перегородок

Возведение зданий из популярного материала – кирпича – требует соблюдения ряда требований и норм. Зная фундаментальные основы строительной отрасли, можно грамотно и безошибочно построить дом из кирпича – толщина стен определяется специальными нормами и стандартами с учетом требований к безопасности и уровню теплоизоляции.

Важно! Не стоит думать, что толщина стены жилого дома из кирпича – второстепенный параметр. Среди обывателей бытует мнение, что чем выше показатель, тем лучше. Однако не стоит забывать, что в таком случае нужно будет возводить крепкий фундамент и менять параметры всего здания. Именно потому узнавать, какой толщины должна быть кирпичная стена дома, следует заблаговременно.

Толщина всех стен кирпичного дома: на что повлияет?

Еще в процессе создания проекта необходимо узнать все существующие нормы и требования к процессу возведения, использования материала, выбора типа кладки. От этого будет зависеть толщина стен в монолитно-кирпичном доме. Этот показатель напрямую повлияет на такие факторы:

• Уровень шумопоглощения и термоизоляции всего здания. Толщина стены кирпичного дома будет определять уровень комфорта проживания, работы в помещении. Чем выше показатель, тем меньше шума будет с улицы. Отапливать и охлаждать здание, а после и поддерживать заданный температурный режим также проще в строении с приличной толщиной каждой стены кирпичного дома.
• Долговечность. Этот показатель во многом зависит от особенностей кладки, использованного материала, укрепляющих элементов. Однако многое также зависит дополнительно и от толщины стен из кирпича в одноэтажных домах.
• Показатели прочности, стойкость к различным природным явлениям. Устоять в непогоду, особенно при катастрофических явлениях не просто хлипкому зданию. А вот приличная толщина стен в монолитно-кирпичном доме позволяет выстоять против стихии.
• Уют, комфорт внутри помещения – это показатель, который также зависит от параметров строения, его защищенности от снега, дождя, ветра. Не стоит пренебрегать стандартами, нормами, правилами, в которых четко обозначена требуемая толщина стен в кирпичном доме.

Толщина стен в кирпичных домах: определение нужной величины

Требуемые показатели толщины стен в монолитном кирпичном доме определяется специальными нормами. На определение параметра повлияют такие показатели:

1. Особенности климатических условий, в которых проживает будущий владелец.
2. Характеристики ландшафта, местности, окружающего мира.
3. Особенности будущего строения и возможности финансирования строительства добротного дома из кирпича – для строения толщина стены будет просчитываться с учетом максимального бюджета.

С учетом всех перечисленных выше условий не стоит забывать, что уже давно уточнено, какой толщины должна быть кирпичная стена дома. Утверждены минимальные показатели – они достигают 38 см речь идет о внешней конструкции. Указанный параметр соответствует кладке в 1,5 кирпича. В случае возведения в холодной климатической зоне дома из кирпича толщина стены должна быть уже порядка 50–63 см.

Какой толщины должны быть кирпичные стены в доме?

Если строится дом из кирпича – толщина стен определяется часто в зависимости от использованного для возведения материала. В процессе могут быть использованы различные виды продукции:

• Пустотелый – недорогой материал, который может быть использован для возведения невысоких сооружений. За счет наличия дополнительного кармана для воздушной массы удается поддерживать оптимальный микроклимат внутри помещения.
• Полнотелый. Довольно тяжелый и более дорогой, чем предыдущий, материал. Однако именно такая продукция чаще всего применяется в многоэтажном строительстве, поскольку обеспечивает высокую стойкость, безопасность. Определять показатели толщины стен в кирпичном доме в этом случае следует по установленным параметрам.

Выбирать для строительства следует продукцию по показателям толщины, ширины. Следует помнить, что на рынке представлены различные вариации – двойные – 13,8 см толщиной, одинарные – 6,5 см, полуторные и половинчатые – по 8,8 и 1,2 см соответственно. В зависимости от выбранного типа будет вычисляться толщина стены жилого дома из кирпича. Чем больше показатель, тем чаще следует использовать двойные и полуторные варианты. А вот другие изделия вполне подходят для возведения внутренних перегородок.

Для расчета показателей нормы используется специальная формула: 1/20–1/25 от параметров высоты. Если планируется возведение строения с трехметровой высотой каждого этажа, то и толщина стены из кирпича одноэтажного дома должна быть равна 15 см.

Внимание! Некоторые сооружения возводятся с внутренними перегородками, в которых толщина стены жилого дома из кирпича внутри помещений составляет всего 7 см достигнуть такого параметра мастерам удается за счет использования особенного типа кладки «на ребро». Это обеспечивает приличную экономию, но не стоит забывать, что пострадать может звуковая изоляция.

Толщина стены из кирпича в частном доме: можно ли увеличивать установленные параметры?

Толщина стены из кирпича для дома может быть искусственно увеличена уже после процесса строительства. Узнать, какой толщины должна быть кирпичная стена дома, можно непосредственно у мастеров или в утвержденных нормах, стандартах безопасности. Однако для сокращения расхода потребления энергии владельцы зданий могут идти на хитрость – увеличивать толщину стен за счет дополнительной кладки.

Часто после расчетов выясняется, что толщина стены из кирпича для дома в климате, в котором зимой устанавливается температура ниже 30 градусов, должна превышать 63–64 см, то есть кладки в 2,5 кирпича. Однако не все строения рассчитаны на подобное. У многих зданий нет достаточно крепкого фундамента, чтобы выдержать подобное утепление.

Требуемая толщина стен из кирпича для частного дома может быть достигнута за счет использования пустотелого материала. Внутри каждой единицы имеются специальные «карманы», которые обеспечивают оптимальный уровень теплопроводности, но уменьшают нагрузку на здания.

Толщина стен из кирпича в одноэтажном доме: особенности расчета

Толщина стен из кирпича для частного дома рассчитывается в зависимости от типа самой конструкции, которая может быть:

1. Внутренней. В этом случае параметры должны стартовать с 12 см, что соответствует кладке в 0,5 кирпича. Однако указанный показатель справедлив только для стен, которые разъединяют помещения, квартиры. Толщина стены кирпичного дома, если планируется небольшая перегородка, может не превышать показателя в 6,5–7,5 см именно такой показатель достигается за счет упомянутой выше кладки «кирпич на ребро». Выбирать нужный параметр следует с учетом параметра нагрузки. Часто требуемая толщина стены кирпичного дома может достигнуть всего 6,5 см, но сама конструкция армируется для надежности и безопасности стальными прутьями.
2. Внешней. Необходимая толщина стены двухэтажного дома из кирпича рассчитывается с использованной упомянутой выше формулой.

Нередко внешняя конструкция комбинированная, что позволяет снижать показатели веса, но улучшать теплоизоляционные свойства. В этом случае используется не только кирпич, но и блоки, утеплитель, облицовочный материал. Именно так часто проводится строительство дома из кирпича – толщина стен рассчитывается с учетом используемой облицовки и утеплителя.

Толщина стен двухэтажных домов из кирпичей

Еще в процессе планирования будущего здания должна вычисляться с максимальной точностью требуемая толщина стен в монолитно-кирпичном доме. Архитектурные бюро учитывают сразу несколько показателей и факторов, среди которых:

Уровень нагрузки. Она определяется количеством этажей. Искомая толщина стены двухэтажного дома из кирпича не будет равной той, которой вполне достаточно для одноэтажного строительства.
Эстетика. Для небольшого строения предпочтительнее кладка в один кирпич. Так можно возвести красивый дом из кирпича, какой толщины стены, определять необходимо по стандартам безопасности.
Климатические особенности местности. Важно, чтобы было организовано грамотное строительство дома из кирпича – толщина стен – показатель, который требует особенного внимания, особенно для холодного климата.
Указаны не единственно важные показатели, который учитываются, когда строится добротный и долговечный дом из кирпича – толщина стен может корректироваться в ту или иную сторону в зависимости от дополнительных параметров (особенностей местности, используемого утеплителя, облицовочного материала, высоты каждого этажа, пр.).

Строительство домов из кирпичей: какая должна быть толщина стен?

Важно понимать, что не для всех конструкций указанные показатели будут едиными. Если возводится одноэтажный или многоэтажный дом из кирпича, какой толщины стены должны быть, будет зависеть и от их типа. Если речь идет о несущей, то на «долю» такой конструкции выпадает важная миссии – держать форму строения, обеспечивать его безопасность. В этом случае экономить на стройматериалах и кладке категорически нельзя.

Языком цифр: основные параметры

Для несущих внешних конструкций

Для обеспечения устойчивости и безопасности строений наружные несущие стены должны быть высокопрочными и надежными. Для стандартной климатической зоны достаточно 1,5 кладки, что соответствует 38 см этот показатель не актуален для северных суровых регионов, где описанные выше данные будут увеличены до 51–64 см.

Внимание! Чтобы снизить нагрузку на фундамент, обеспечить устойчивость конструкции, можно использовать пустотелый кирпич.

Внутренние несущие

На них будут опираться перекрытия здания, в том числе и покрытия. Однако не стоит делать внутренние конструкции столь же массивными, как и наружные. Кладки в кирпич – 25 см – будет достаточно, чтобы обеспечить безопасность и отменную шумоизоляцию.

Особенности перегородок

Они обеспечивают разделение внутреннего пространства на функциональные зоны. Нагрузки на такие конструкции действовать не будут. Им предстоит выдерживать исключительно собственный вес. Именно потому бывает достаточно и 6,5–12 см. Однако здесь важно учесть, что в первом случае уровень звукопоглощения будет критически низким.

Толщина стен в кирпичном доме – показатель, для определения которого придется учесть различные критерии строения.

Важно! Кладка для несущей стены должна составить 2–2,5 кирпича минимум. В дополнение такой материал можно дополнительно утеплить. Использовать для такого процесса рекомендовано минеральную вату – природный материал, который исключает утечку тепла, но обеспечивает воздухообмен. С точки зрения практичности и надежности вполне достаточно 38 см. Однако некоторые случаи требуют усиленных конструкций.

vashblok.ru

Толщина кирпичной стены при строительстве домов

Кирпич – это популярный и востребованный материал в строительстве. Он обладает отличными эксплуатационными характеристиками. Надежный материал выдерживает значительную нагрузку от этажей, перекрытий и крыши. К его достоинствам относятся низкая теплопроводность, высокая прочность на деформацию и изгиб, продолжительный срок эксплуатации, звукоизоляция. Кирпичной постройке не требуется массивный фундамент. Толщина наружных стен из кирпича оказывает влияние на несущую способность здания. Далее рассмотрим установленные стандарты, являющиеся актуальными на сегодняшний день.

Параметры кирпичной стены

Оптимальная толщина кирпичной стены. Стандартные показатели

У толщины стен дома показатели могут варьироваться в большом диапазоне – 12 – 64 см. Наиболее распространена толщина в 2 кирпича. Эта кладка отличается высокой устойчивостью и надежностью. Толщина стены из кирпича по ГОСТу должна обеспечить зданию максимальную прочность.

Государственным стандартом регламентируется, что при строительстве жилых сооружений, имеющих до 5 этажей, в зоне умеренного климата значение минимальной толщины несущей конструкции не должна быть меньше 51 см.

Нюансы выбора типа кладки

Выбирая тип кладки, строители учитывают следующие факторы:

1. Нагрузку. Прежде всего, необходимо учитывать этажность строения.
2. Климатическую зону. Важно, чтобы в здании в зимний период было тепло.
3. Эстетическую составляющую. Тонкая кладка смотрится более элегантно по сравнению с толстой.
4. Соответствие стандартам. Сооружение должно быть безопасным в эксплуатации.

Для внутренних несущих стен используют кладку с толщиной 25 см, что соответствует одному кирпичу. Для перегородок, которые служат для разделения помещений на зоны, достаточно 12 см. Жесткость такой конструкции придают с помощью армирования обычной проволокой, которую размещают в швах.

Кладка в один кирпич

Когда зимой температура опускается -30 градусов, сохранить в доме тепло – задача, с которой справляется успешно кладка 64 см. Однако следует учитывать, что вес строения при этом увеличивается, необходим более массивный фундамент.

Когда строят жилое сооружение в южном регионе, может использоваться кладочная схема – 1,5 кирпича. Если нужно поставить сарай или другое подсобное помещение, то достаточно кладки в один кирпич.

Какой материал лучше подходит для строительства

Современный строительный рынок предлагает кирпич: двойной, одинарный и полуторный. Размеры одинарного кирпича – 250 х 12 х 65 мм. Полуторный типоразмер – 250 х 120 х 88, а двойной – 250 х 120 х 138. Если выбирать наиболее эффективный материал с экономической точки зрения, то выгоднее брать два последних типоразмера. Качественные материалы используют для возведения цоколя.

Рассчитав, какой должна быть толщина кирпичной стены, останется подобрать нужный материал:

1. В отличие от керамического полнотелого кирпича у пустотелого внутри специально оставляют пустоты. Эти изделия выпускаются обычными рабочими и облицовочными.
2. Поризованные блоки из керамики способны обеспечить отличные теплоизоляционные свойства. Это идеальный вариант, позволяющий сэкономить на использовании утеплителя.
3. Огнеупорный шамотный кирпич прекрасно противостоит высоким температурам. С его помощью выкладывают камины и печи.
4. Белый силикатный кирпич боится воздействия влаги и колебаний температуры.
5. Гиперпрессованный кирпич отличается высокой прочностью. Он пар не поглощает, а влагу не пропускает.

Облицовочный кирпич рекомендуется покупать сразу большой партией, чтобы избежать разницы в оттенке цвета.

Улучшение теплоизоляционных свойств

Толщина несущей кирпичной стены часто увеличивается за счет использования утеплителя. Его применение во внутренней конструкции является востребованным, так как имеет множество плюсов. Толщина несущей стены может быть увеличена незначительно в зависимости от выбора теплоизоляционных материалов. Утепление также нужно проводить снаружи сооружения. Рассмотрим строительный пирог:

1. Толщина наружной части конструкции с кладкой в 0,5 кирпича составляет 12 см.
2. Утеплитель подбирается с учетом климатического региона.
3. Толщина внутренней части конструкции должна равняться не менее 25 см. Стройматериалами служат блоки или кирпич.

Толщина несущих конструкций независимо от выбора материала должна быть не меньше указанной в ГОСТе.

Расчет расхода материалов

После выполнения плана сооружения по размерам стен рассчитывают площадь поверхностей:

4*3+3*3+4*3+3*3=42 м2

Требуется вычислить площадь одного блока. Из расчета, что кладка будет сооружаться в один кирпич, параметр легко найти, умножив ширину на высоту:

0,12*0,065 = 0,0078 м2.

1 м3 кирпича весит приблизительно 1800 кг. Исходя из этого, можно сделать расчет, каким должно быть число кирпичей для возведения конкретного объекта.

5385/1800≈3 м3

Поведем итоги. Согласно ГОСТу должна быть толщина стены не меньше указанных стандартов. Показатель варьируется: на него влияет климатическая зона, а также вид здания. Если проект сооружения был разработан профессиональными специалистами, то можно самому вычислить расход основного стройматериала, используя цифры со схемы. Правильно выполненный расчет позволяет снизить расходы в процессе работы. Можно купить сразу необходимое количество блоков, чтобы избежать лишних материальных растрат. С другой стороны точное число кирпичей позволит не докупать стройматериалы после начала строительных работ.

Как снизить толщину строений и улучшить теплоизоляцию

Людей, планирующих построить себе жилье своими руками, может интересовать ответ на вопрос: «Какой должна быть толщина у конструкций, чтобы максимально улучшить теплотехнические характеристики здания и его изоляционные свойства?» Как известно, постоянный шум плохо влияет на общее самочувствие человека. Проблема хорошей звукоизоляции наиболее актуальная для тех, кто живет недалеко от железнодорожного вокзала, аэропорта или фабрики.

Эффективной защитой от шума служат кирпичные стены с воздушной подушкой. Технология получила название колодцевой кладки. Между стенами дома по 25 см каждая оставляют пустое пространство, которое заполняют пористым материалом:

• легкой бетонной смесью;
• шлаком;
• органическим утеплителем;
• пенополистиролом;
• керамзитом.

колодцевая кладка с утеплителем

Заполненная таким образом полость позволяет уменьшить общий вес сооружения и повысить уровень теплоизоляции.

Чтобы создать непреодолимый барьер для холода с улицы, понадобится сделать  вентилируемый фасад. С этой целью применяются специальные теплоизоляционные панели, штукатурки и различные облицовочные материалы.

Устройство вентилируемого фасада

Кладка наружной стены в 25 см снаружи отделывается с помощью облицовочного кирпича, а с внутренней стороны конструкцию необходимо утеплить.

Предлагается следующая схема:

1. С внутренней стороны стены дома из кирпича обшивают утеплителем.
2. Слой утеплителя закрывают с помощью пароизоляционной пленки.
3. Сверху укладывают металлическую сетку и штукатурят. В качестве альтернативы можно использовать гипсокартон.
4. Выполняют внутреннюю декоративную отделку. Ее задача закрыть все предшествующие слои «пирога».

Утепление стены изнутри

В результате получается дешево и сердито. При правильном подходе практичный хозяин сможет снизить первоначальную стоимость объекта на 20%.

Стройматериал не должен использоваться в зонах повышенной сейсмической опасности. При сильном землетрясении кладка разрушается до основания.

Что нужно знать владельцам загородных жилых строений из кирпича

Кладка стен строений на даче в два кирпича – прекрасное конструктивное решение для сибирской зимы, если ее совместить с утеплением конструкций снаружи и внутри. Возводить такой строительный объект с экономической точки зрения выгодно.

Выбирая, какая толщина стены больше подходит, нельзя забывать, что стройматериал, имеющий высокую прочность, обладает также большой инертностью. Значит, из кирпича лучше всего строить здания для постоянного проживания, где в течение суток перепады температуры являются незначительными. Владельцы дачных домиков из кирпича должны знать, что он будет медленно прогреваться, если зимой хозяева не живут в нем постоянно, а только приезжают время от времени.

Жилые сооружения из кирпича прослужат долго своим хозяевам. В них тепло в холодное время года и прохладно летом.

Наша статья не будет полной без видеоряда. Смотрим ролик о кирпичных стенах:

kirpichguru.ru

Инструкций по строительству внутренней стены | Руководства по дому

Автор: Гленда Тейлор Обновлено 15 декабря 2018 г.

Стены определяют жилые помещения, обеспечивая уединение для спален и ванных комнат, направляя пешеходов и создавая функциональные планы этажей. Большинство стен поднимаются вверх во время первоначального строительства дома, и подрядчик по каркасу использует предварительно вырезанные стеновые стойки и стандартные расстояния между стойками. Существует два метода строительства внутренних стен: первый и самый простой заключается в том, чтобы построить каркас стены, когда он лежит на полу, а затем поставить его и прикрепить.Однако для возведения стены в существующей комнате требуется обрамление стены на месте.

Несущие и перегородки

Практически все внешние стены являются несущими, то есть они несут вес конструкции наверху и переносят его через нижние стены на землю. Внутренние стены состоят как из несущих, так и из не несущих стен, называемых перегородками. В обоих типах стен используются аналогичные стандарты каркаса, но несущая стена обычно располагается непосредственно над другой несущей стеной, балкой или несущей колонной.Построить перегородку можно практически где угодно.

Высота стены

Стандартная высота потолка составляет 8 футов от готового пола до нижней стороны гипсокартона потолка. Стеновые стойки представляют собой габаритные доски, предварительно вырезанные для обрамления стен. 8-футовая стойка имеет длину 92 и 5/8 дюйма, что более чем на 3 дюйма короче 8 футов, но стандартная внутренняя стена также состоит из напольной плиты высотой 1 ½ дюйма и двух потолочных пластин, которые добавляют дополнительные 3 дюйма к высоте стены.Это дает вам приблизительную высоту стены 97 и 1/8 дюйма. С добавлением потолочного гипсокартона ½ дюйма и отделки пола окончательная высота стены должна быть очень близкой к 8 футам.

Толщина стены

Стенка два на четыре имеет ширину 3 ½ дюйма, а внутренняя стена обычно имеет ½-дюймовый гипсокартон, установленный с обеих сторон, в результате чего толщина стены составляет 4 ½ дюйма. Однако стены, в которых установлена ​​сантехника, например стены за раковинами, должны быть толще стандартных стен. Стеновые стойки два на шесть имеют ширину 5 ½ дюймов и обеспечивают большее пространство для стоек для прокладки дренажных труб, воздуховодов или других механических элементов.С добавлением гипсокартона с обеих сторон стена размером два на шесть имеет ширину 6 ½ дюймов.

Стандарты каркаса

В стандартной внутренней стене правильное расстояние между стойками имеет важное значение. Стандартные стойки находятся на расстоянии 16 дюймов друг от друга, измеренном от центра одной стойки до центра следующей стойки. Это называется установкой стоек «по центру», что обозначается как «16 дюймов OC». Для несущих стен второго этажа, которые располагаются непосредственно над несущими стенами этажом ниже, лучше всего выровнять стеновые стойки. с одного этажа на этаж ниже.Это означает, что стенные стойки на верхнем этаже будут прямо над стеновыми стойками на нижнем этаже, даже если стены разделяют горизонтальные стеновые плиты, балки перекрытия и материалы основания. Иногда архитектор может потребовать, чтобы расстояние между стойками стен составляло 24 дюйма или, реже, 19,2 дюйма, в зависимости от других структурных элементов дома.

Способы возведения стен

В новом строительстве стены часто обрамляют в горизонтальном положении, а затем строитель поднимает стеновой блок и прикрепляет его к балкам перекрытия и к прилегающим стенам.Стена состоит из нижней пластины, стеновых стоек и верхней пластины. Вторая верхняя пластина, называемая соединительной пластиной, устанавливается после того, как все стены будут подняты. Во время реконструкции стены часто обрамляют на месте, прикрепляя нижнюю пластину к полу и прикрепляя одну верхнюю пластину к балкам потолка. Стандартные стенные стойки слишком короткие для установки на месте, поэтому строители используют обычные пиломатериалы длиной 8 футов и размером два на четыре и разрезают каждую стойку так, чтобы она поместилась между верхней и нижней пластинами. Крепежная пластина не требуется для настенного каркаса.

Инструменты и расходные материалы

Строительство внутренней стены требует точных измерений. Измерительная лента, обрамляющий квадрат и меловая линия необходимы для размещения стены на черновом полу, а лазерный уровень или отвес помогают выровнять верхнюю потолочную пластину непосредственно над напольной пластиной для строительства стены на месте. Циркулярная пила отлично подходит для резки стеновых каркасов, а гвоздезабивной станок с гвоздями 16d позволяет быстро обрезать лежащие стены и прикрепить плиты пола и потолка.Чтобы прикрепить отдельные стенные стойки при установке на месте, используйте гвоздь 8d. Для возведения стен на месте требуется «гвоздь на ногах», который включает в себя вбивание гвоздей 8d под углом 45 градусов через концы стоек, чтобы прикрепить их к пластинам, которые уже установлены.

В подвале

Обрамление внутренней стены в подвале идентично обрамлению надземных стен, за исключением того, что нижняя стеновая плита должна быть химически обработана для предотвращения повреждения от влаги. То же самое касается любых стеновых стоек, которые крепятся к бетонным стенам.Чтобы прикрепить пиломатериалы к бетону, предварительно просверлите отверстия в деревянных пластинах и используйте перфоратор, чтобы вставить винты по бетону длиной не менее 2 3/4 дюйма.

Стандарты оформления — Строительные чертежи

нарисован внутри дверной распашной, и номер двери помещен внутри нее. В свою очередь, этот номер относится к расписанию дверей, в котором содержатся подробные сведения об этой отдельной двери. Затем эта информация соотносится с расписанием дверей, как описано в главе 10.

Двери и окна на виде сверху обычно имеют размеры по средней линии двери или окна и рамы, как показано на Рисунке 6-15.Этот метод позволяет дизайнеру довольно точно определить местонахождение двери, оставляя фактический грубый проем, отделку и другие

Рисунок 6-14 Каждой двери на этом частичном плане присвоен индивидуальный номер, который можно найти в прилагаемой спецификации дверей с указанием всех деталей каждой двери.

L0 и 5Y

Рисунок 6-14 Каждой двери на этом частичном плане присвоен индивидуальный номер, который можно найти в прилагаемой спецификации дверей с указанием всех деталей каждой двери.

— СОКРАЩЕНИЕ ДЛЯ «CENTERUNE»

сведения о допуске к застройщику. В кирпичной кладке указан дверной или оконный блок (имеющий точный размер блока). Изготовитель предоставляет (в обоих случаях) немного больший размер, чтобы установить и отрегулировать блок, чтобы он соответствовал проему. Примерный размер проема указан на плане или в расписании и обозначается аббревиатурой «R.O.» Этот R.O. включает дверь, раму и необходимые зазоры для установки блока внутри рамы стены, как показано на Рисунке 6-16. Во многих случаях, когда дверная петля расположена близко к соседней стене, размер центра двери (или рамы) не требуется.Строитель знает, что дверь должна плотно прилегать к стене и обеспечивать надлежащие точные зазоры для работы и отделочных работ, как показано на Рисунке 6-17.

Рисунок 6-16 В кирпичных стенах дверные и оконные проемы имеют размеры по краям, а не по средней линии. Дверной или оконный блок центрируется в пространстве.

— УУИНДОУ

Рисунок 6-15 В рамных стенах двери и окна имеют размеры по их осевым линиям, обозначенные буквой C / L. Из них строитель устанавливает «черновые» проемы.

ЛАБОРАТОРИЯ 143

КУХНЯ

Рисунок 6-17 Когда дверь примыкает к стене, как на этом частичном плане ресторана, часто нет необходимости определять расположение двери. Строитель знает, что дверь должна плотно прилегать к соседней стене и обеспечит необходимые детали и зазоры.

КУХНЯ

Рис. 6-18. Окна столовой на этом частичном плане прорисованы с некоторыми деталями, так как масштаб чертежа довольно велик.

h-wJt i tiiy o

ПИТАНИЕ

20 «ЛИСТ

ПЕРЕВОРОЧНЫЙ ПОТОЛОК

44 «x92»

Windows

Окна прорисовываются на поэтажных планах различными способами в соответствии с масштабом плана и стандартами офиса. Как правило, если масштаб достаточно велик, окна отображаются в зависимости от их стиля и типа операции. Окно с двойными створками показано на Рисунке 6-18. См. Рис. 6-19, где представлен полный список различных стилей окон и того, как они будут отображаться на виде в плане.Если масштаб чертежа небольшой, например, V8 «= 1′-0» (1: 100 метрический) или W = 1′-0 «(1: 200 метрический) в крупных коммерческих проектах, тогда следует использовать простую одинарную линию. использовать с символом, относящимся к расписанию окон для получения более подробной информации (Рисунок 6-20). Графические и текстовые обозначения на планах этажей

Поскольку план этажа является центральным или основным чертежом любого набора строительной документации, на него должны быть даны перекрестные ссылки с другими чертежами и справочными материалами. Графические символы и текстовые обозначения включены в план этажа, чтобы сделать его максимально ясным.

Названия комнат и примечания

На плане этажа есть ряд элементов, которые нельзя изобразить графически и которые необходимо отметить. Они будут различаться в зависимости от масштаба плана этажа, его сложности, а также от того, является ли он проектным или строительным чертежом (Рисунок 6-21). Использование помещения обычно указывается как на проектных, так и на строительных чертежах. В небольших проектах указывается только название комнаты, тогда как в больших коммерческих помещениях может быть назначен номер (или и имя, и номер).Если комната слишком мала, чтобы вписать ее название или номер на плане этажа, это пишется сразу за пределами помещения с выноской, указывающей на комнату, как показано на рис. 6-22. Примерный размер комнаты иногда указывается под названием комнаты; однако это делается в основном на презентационных чертежах, поскольку размер обычно недостаточно точен для строительного чертежа. На строительном чертеже

ОКНА — ТИПЫ, ОПРЕДЕЛЕННЫЕ ОПЕРАЦИЕЙ

Фиксированная створка, двойная створка, одинарная и двойная навесная маркиза и выдвижной бункер

НАВИГАЕТСЯ СБОКУ И ОТКРЫВАЕТСЯ НАРУЖУ.

НАВИГАЕТСЯ СБОКУ И ОТКРЫВАЕТСЯ НАРУЖУ.

НАВИГАЕТСЯ ПО СТОРОНАМ И ОТКРЫВАЕТСЯ.

НАВИГАЕТСЯ ПО СТОРОНАМ И ОТКРЫВАЕТСЯ.

СОДЕРЖИТ ДВЕ СТРЕЛКИ, КОТОРЫЕ СДВИГАЕТСЯ. Ф ОТВЕ ФИКСИРОВАННЫЙ, АГРЕГАТ ОДНОНАГРАННЫЙ

ТЮНИНГИ НАВЕСЫ НА ВЕРХНЕЕ — ЧАСТО ВЫКЛЮЧАЮТСЯ, ЧТОБЫ ПРОТИВ ДОЖДЯ.

СОДЕРЖИТ ДВЕ СТРЕЛКИ, КОТОРЫЕ СДВИГАЕТСЯ. Ф ОТВЕ ФИКСИРОВАННЫЙ, АГРЕГАТ ОДНОНАГРАННЫЙ

ТЮНИНГИ НАВЕСЫ НА ВЕРХНЕЕ — ЧАСТО ВЫКЛЮЧАЮТСЯ, ЧТОБЫ ПРОТИВ ДОЖДЯ.

HOPPERS ABE BOTTOM на шарнирах — CFTEN SUJING IN, ЧТОБЫ ПРОТИВ ДОЖДЯ.-

HOPPERS ABE BOTTOM HINGING — CFTEN SUJING IN TO KING OUT, чтобы не допустить дождя. —

МОЖЕТ ИЗГОТОВИТЬСЯ С ОДНОЙ ИЛИ ОБЕИМИ СТВОРКАМИ В КАЧЕСТВЕ РАЗДВИЖНЫХ БЛОКОВ, ТАКЖЕ ИЗГОТОВЛЕННЫМ В КАЧЕСТВЕ ОДНОГО ЦЕНТРАЛЬНОГО ФИКСИРОВАННОГО БЛОКА И РАЗДВИЖНЫХ БЛОКОВ С КАЖДОЙ СТОРОНЫ —

МОЖЕТ ИЗГОТОВИТЬСЯ С ОДНОЙ ИЛИ ОБЕИМИ СТВОРКАМИ В КАЧЕСТВЕ РАЗДВИЖНЫХ БЛОКОВ, ТАКЖЕ ИЗГОТОВЛЕННЫМ В КАЧЕСТВЕ ОДНОГО ЦЕНТРАЛЬНОГО ФИКСИРОВАННОГО БЛОКА И РАЗДВИЖНЫХ БЛОКОВ С КАЖДОЙ СТОРОНЫ —

СЕРИЯ МАЛЫХ НАВЕСНЫХ ДЫМОХОДОВ; СЕКЦИИ СТЕКЛА ВСЕ РАБОТАЮТ ВМЕСТЕ ИЛИ ПО СЕКЦИЯМ.

ПОВОРОТ НА 2 ТОЧКИ В ЦЕНТРЕ ВЕРХНЕГО И НИЖНЕГО ОКНА.ИСПОЛЬЗУЕТСЯ ДЛЯ ПРОСТОЙ ОЧИСТКИ Cfr.

ПОВОРОТ НА 2 ТОЧКИ В ЦЕНТРЕ ВЕРХНЕГО И НИЖНЕГО ОКНА. ИСПОЛЬЗУЕТСЯ ДЛЯ ПРОСТОЙ ОЧИСТКИ Cfr.

ОТКРЫВАЕТСЯ И СДВИГАЕТСЯ В ОДНЕ ВРЕМЯ ЧЕРЕЗ СПЕЦИАЛЬНОЕ ПОДКЛЮЧЕНИЕ МОЖЕТ БЫТЬ ТИПОВЫМ КАК КОРПУС БУНКЕРА ИЛИ ТЕНТ

ОТКРЫВАЕТСЯ И СДВИГАЕТСЯ В ОДНЕ ВРЕМЯ ЧЕРЕЗ СПЕЦИАЛЬНОЕ ПОДКЛЮЧЕНИЕ. МОЖЕТ БЫТЬ ТИПОВЫМ КАК КОРПУС БУНКЕРА ИЛИ ТЕНТ

УКАЗЫВАЕТ • ДЕЙСТВИЕ ПЕТЛИ

УКАЗАНИЯ — РАЗДВИЖНАЯ РАЗДЕЛ

ТИПОВЫЕ УГЛЫ

Рисунок 6-19 Различные типы окон, определяемые их работой, показаны на виде сверху и на высоте.

Рисунок 6-21 Презентационный чертеж, показанный слева, показывает помещения, мебель и другие предметы, включая некоторые

Рисунок 6-21 На презентационном чертеже, показанном слева, показаны помещения, мебель и другие предметы, в том числе

Какова толщина стен в типичном крошечном доме?

При строительстве крошечного дома размером не более 400 квадратных футов (37 квадратных метров) очевидно, что пространство будет в дефиците. Однако для простого (без разрешения) передвижения крошечного домика на колесах по дорогам многие придерживаются «8».5 по правилу 40 футов: то есть не более 8,5 футов в ширину и 40 футов в длину. Это дает площадь в 320 квадратных футов (30 квадратных метров) или меньше. Если подумать, 8,5 футов — это не так уж и много: всего на фут или около того больше, чем у некоторых игроков НБА! Так что толщина стен действительно важна. Если вы выберете толстую древесину (для размещения толстой изоляции), вы можете обнаружить, что ваши внешние стены имеют размер почти 7 дюймов (18 см): это означает 14 дюймов + в целом для обеих сторон, что составляет почти 14% от ваших 8.5 футов шириной! Так что вам действительно нужно подумать о толщине стен в крошечном доме.

В целом, при использовании стандартной древесины 2×4 дюйма, внешние стены будут иметь толщину чуть более 5 дюймов (или больше, если вы используете довольно громоздкий внешний сайдинг), а внутренние стены будут иметь толщину около 4½ дюймов (из-за гипсокартона на обе стороны).

В этой статье это более подробно рассматривается ниже, в том числе о том, как точно представить это на плане этажа, а также о том, можно ли уменьшить толщину стен, чтобы освободить все лишнее полезное пространство!

Содержание

Типичная толщина внешней стенки

Типичная внешняя стена, естественно, будет иметь деревянный каркас с гипсокартоном, прикрепленным к внутренней части.Снаружи к каркасу будет прикреплена обшивка из OSB или фанеры, а затем внешний сайдинг (облицовка), чтобы внешний вид вашего крошечного дома выглядел красиво. Другими словами, это будет выглядеть так:

Из вышеперечисленных материалов остаются очень тонкие материалы, такие как домашняя обертка, пароизоляция и гидроизоляционная лента на битумной основе, поскольку они оказывают незначительное влияние на ширину. Итого по толщине:

• ½ ”: гипсокартон для внутренней отделки, который затем декорируется по мере необходимости.
• 3½ дюйма: древесина 2×4 дюйма для деревянного каркаса, что составляет не 4 дюйма, а 3½ дюйма после фрезерования.
• ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает повысить устойчивость каркаса, а также дает сайдингу возможность прилипать).
• ¾ ”: наружный сайдинг (также называемый облицовкой). Это может быть целый ряд материалов, включая тонкий металл, но типичная деревянная сайдинговая доска имеет толщину около around дюйма.
• 5⅛ ”: всего (13 см), с нашей« математической шляпой »!

Это может показаться не таким уж большим, но в сумме составит 10% общей ширины крошечного домика на колесах шириной 8,5 футов. Кроме того, некоторые люди в более холодном климате могут использовать более толстый брус стенового каркаса и могут также добавить 1-дюймовую изоляционную плиту из пенопласта снаружи (перед сайдингом): добавляя до 15% (или более) от общей ширины. Мы исследуем возможности для более тонких стен в следующем разделе, но прежде, чем мы это сделаем, мы хотели изучить некоторые из материалов различной толщины, которые вы можете использовать.

Толщина древесины, которую вы используете для деревянного каркаса, естественно, будет определять, сколько изоляции вы можете разместить между ними. Стандартная древесина 2×4 дюйма ограничит вас изоляционным материалом толщиной 3½ дюйма (или более тонким), который имеет тенденцию предлагать R-13 или R-15 из изоляционного материала . Однако при использовании древесины 2×6 дюймов (при толщине 5½ дюймов) более толстая изоляция, которую вы используете, обычно обеспечивает защиту R-20 или R-21 .

Это естественным образом добавит 2 дюйма к каждой стене и, таким образом, 4 дюйма в целом, увеличивая общее «использование» вашего 8.Крошечная домашняя ширина 5 футов (102 дюйма) от 10% до 14% . Естественно, это вопрос о том, нужна ли вам дополнительная ширина для изоляции.

Затем, естественно, вы можете получить гипсокартон толщиной ⅜ или ⅝ дюйма вместо более стандартного ½ дюйма. Обычно толщина гипсокартона не имеет большого значения (особенно для наружных стен, где гипсокартон находится только с одной стороны каркаса стены), но стоит отметить, что доступны разные толщины.

Мы упоминали об использовании ¾ ”сайдинга для стандартных деревянных досок, хотя это область, которую можно сократить.Поскольку сайдинг является декоративным, а не конструктивным / изоляционным, обратите внимание на другие варианты сайдинга. Вы можете использовать тонкие листы металла, которые могут быть толщиной до дюйма, в то время как гофрированный металл может фактически иметь большую толщину, чем ожидалось, из-за его «волнистого» рисунка.

Наконец, некоторые люди используют 1 дюйм изоляционной плиты из пенопласта за пределами внешней стены, между обшивкой и сайдингом:

Это опять же зависит от того, насколько холодно или тепло у вас климат, но дополнительные 2 дюйма в целом (с обеих сторон) также окажут заметное влияние на толщину вашей стены.

Теперь, когда мы покрыли материал разной толщины, возможно, самая толстая стена , которую вы найдете в крошечном домике (предназначенная для более холодного климата), будет составлять:

• ⅝ ”: гипсокартон.
• 5½ «: 2×6″ дерево для деревянного каркаса.
• ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает повысить устойчивость каркаса, а также дает сайдингу возможность прилипать).
• 1 ”: изоляционная плита из вспененного материала.
• 1 ”: наружный сайдинг.
• 8½ ”: всего (21½ см).

Стены толщиной 17 дюймов с обеих сторон будут составлять 16,7% от общей ширины (для 8,5-футового крошечного дома на колесах).

В качестве альтернативы, самая тонкая стена , которую вы, вероятно, можете получить (с использованием стандартных материалов и строительных технологий), будет:

• ⅜ ”: гипсокартон.
• 3½ «: 2×4″ дерево для деревянного каркаса.
• ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает повысить устойчивость каркаса, а также дает сайдингу возможность прилипать).
• ⅛ ”: внешний сайдинг.
• 4 дюйма: всего (11 см).

Это намного тоньше, с толщиной стенок менее 9 дюймов с обеих сторон, что составляет всего 8,8% от общей ширины нашего дома размером 8,5 футов.

Типичная толщина внутренней стенки

Стандартная внутренняя стена также будет иметь деревянный каркас с гипсокартоном с обеих сторон стены.Затем обе стороны будут декорированы по мере необходимости. Схема, показывающая примерную идею (без всяких украшений или защитных покрытий):

Таким образом, стандартная внутренняя стена будет иметь следующую толщину:

• ½ ”: гипсокартон для помещения 1.
• 3½ дюйма: древесина 2×4 дюйма для деревянного каркаса, что составляет не 4 дюйма, а 3½ дюйма после фрезерования.
• ½ ”: гипсокартон для помещения 2.
• 4½ дюйма: всего (11,4 см).

Это очень стандартно, хотя, как мы исследовали выше, гипсокартон также обычно можно купить толщиной ⅜ ”или” — конечно, это будет иметь очень небольшое общее влияние на толщину стены (не более ”).

Основной вариант стандартной внутренней стены 4½ дюйма — это если вы хотите получить дополнительную звуко- или теплоизоляцию , либо используя специальный звукоизоляционный или термически разработанный гипсокартон, либо путем включения воздушного барьера / зазора во внутреннюю конструкцию стены. . Некоторые специализированные гипсокартоны имеют толщину всего около ½ дюйма, хотя некоторые могут быть толще обычного (1–1½ дюйма). Плюс воздушный зазор, вероятно, тоже будет не менее 1 дюйма (3 см).

Таким образом, стремясь к дополнительной звуко / теплоизоляции, можно увидеть, что общая внутренняя стена будет иметь толщину 5½ дюймов (14 см) вместо .

Отображение толщины стен на планах этажей

При проектировании крошечного дома обязательно укажите толщину стен в подробных планах. Как мы видели выше, внешние стены могут занимать 9-17% ширины вашего крошечного дома, поэтому обязательно, чтобы в ваших подробных планах это учитывалось .

Вы должны обнаружить, что большинство платных программ для планирования этажей включает эту опцию (потому что толщина стен будет иметь значение для строителей, даже если строится особняк!), Хотя некоторые бесплатные версии поэтажных планов не всегда включают эту опцию. — особенно если они предназначены для быстрого двухмерного изображения вашего дома.К счастью, и RoomSketcher, и HomeStyler (два основных варианта планировщика этажей) включают возможность изменять толщину стен. Вы можете найти наш обзор лучших бесплатных и премиальных программ для проектирования крошечных домов здесь.

Можно ли сделать стены тоньше?

Стены, о которых мы упоминали ранее, в основном являются несущими стенами, даже несмотря на то, что ненесущие стены, как правило, имеют толщину 4½ дюйма для единообразия. Однако некоторые внутренние стены могут иметь толщину всего 2½ дюйма (в зависимости от ваших местных строительных норм), и они известны как «узкие стены» , которые не выдерживают нагрузку .

Узкие стены чаще всего используются для таких вещей, как шкафы, туалеты и разделение главной спальни с выделенной ванной / туалетом (иногда называемой ванной комнатой), и они сделаны из дерева 2х4 дюйма, но повернуты в другую сторону, чтобы кромка толщиной 2 дюйма (1½ дюйма после фрезерования) используется для обеспечения ширины. Затем на обе стороны накладывается ½-дюймовый гипсокартон, что приводит к узкой стене толщиной 2½ дюйма. Однако иногда дерево 2×2 дюйма используется вместо дерева 2×4 дюйма.

Стоит отметить, что эти не могут быть использованы для внешних стен : ваш крошечный дом не только будет холодным (из-за наличия всего 1½ дюйма изоляции), но они не будут достаточно стабильными (в том смысле, что они не будут адекватно выдерживают нагрузку на балки потолка).

Также могут быть ограничения местного строительного кодекса, такие как невозможность использовать узкие стены между спальнями (по нескольким причинам, в том числе из-за того, что их звукоизоляция будет невысокой). Некоторые местные офисы планирования также могут не разрешить использование для узких стен вообще, так что не забудьте дважды проверить точные правила перед их использованием и сэкономить ценные 2 ».

Как толщина стенки может повлиять на пригодность к эксплуатации

В начале статьи мы упоминали, что стандартный крошечный домик на колесах (т.е. на прицепе) обычно можно перевозить по автомагистралям без специального разрешения, если он соответствует правилу «8,5 x 40» (т.е. не более 8,5 футов в ширину). Однако это может варьироваться от штата к штату, поэтому не принимайте правило «8,5 x 40» как евангелие!

Если вы решите, что 8,5 футов ширины будет недостаточно для того, что вы планируете построить, вы можете построить естественным образом, помимо этого: это просто означает, что вам нужно будет получить специальное разрешение на загрузку при транспортировке вашего автомобиля. THOW .

В среднем это может составлять около 65 долларов на состояние , так что это небольшая сумма, даже если вы пересечете несколько границ штатов (что потребует от вас оплаты в каждом штате: то есть 260 долларов, если вы пройдете в общей сложности четыре штата). Более подробную информацию о максимальных размерах и весе крошечного домика на колесах без разрешения вы можете найти здесь. Однако есть и другие соображения по поводу строительства выше 8,5 футов, как TinyHouseBuild исследует в своем удобном руководстве.

Трубы и размеры трубок Обзор | Allied Tube & Conduit

Ниже приводится обзор методов измерения и обращения с трубами и трубами.

Внешний диаметр и номинальный размер трубы

Трубка измеряется ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫЙ ДИАМЕТР), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1 / 4 ″).

Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя это связано с внешним диаметром, оно существенно отличается. Например, труба размером 1-1 / 2 дюйма фактически имеет внешний диаметр 1,9 дюйма, а НЕ 1,5 дюйма. В таблице ниже указаны перекрестные ссылки между номинальным размером ТРУБЫ и ее фактическим внешним диаметром.

Для размеров от 1/8 дюйма до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от его фактического внутреннего диаметра. Первые производители труб делали стенки меньших размеров слишком толстыми, и, исправляя эту ошибку в конструкции, они взяли излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.

Для размеров более 12 дюймов NPS соответствует фактическому внешнему диаметру. Для каждого номинального диаметра трубы внешний диаметр (О.D.) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (I.D.).

В таблице ниже показано соотношение между NPS и диаметром.

Толщина стенки и спецификация труб

Толщина стенки трубы измеряется в дюймах (0,0035 ″) или стандартным калибром от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки.На диаграмме справа вы можете видеть, что не все калибры 12 допускают толщину от 0,101 до 0,111. Типичное значение, которое не находится посередине, используется для расчета свойств сечения.

Еще раз, с толщиной стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:

• Стенка стандартная (STD)
• Сверхпрочная стена (XS), иногда именуемая Сверхтяжелой стенкой (XH)
• Двойная сверхпрочная стена (XXS), иногда называемая двойной сверхтяжелой стенкой (XXH)

В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номеров спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для отношения давления к напряжению в 1000 раз.

Номера спецификаций из нержавеющей стали

от Списка 5S до Списка 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации указывает на то, что это относится к нержавеющей стали.

Существуют определенные взаимосвязи между традиционными обозначениями STD, XS и XXS, номерами спецификаций ANSI и фактической толщиной стенок. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах более 10 дюймов, STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера спецификации, но для размеров до 6 дюймов XXS имеет толщину стенки вдвое больше, чем XS.Таблицы из нержавеющей стали 40S и 80S идентичны обозначениям из углеродистой стали Std и XS соответственно до 12 дюймов.

Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке не должна быть более чем на 12 1/2% ниже номинальной указанной толщины стенки. Это означает, что минимальная толщина стенки в 0,875 раза больше номинальной может применяться для обычного прокатного стального проката.

В следующей таблице показано соотношение между различными размерами и графиками NPS и фактическим внешним диаметром и толщиной стенки.

Таблица размеров труб — Rolled Alloys, Inc.

Скачать техническое описание (.PDF)

Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и таблицей (Sched. Или Sch.) Для толщины стенки.

Получите дополнительную информацию о размерах и допусках труб.

Размеры и вес трубы

• Легенда
• Толщина стенки в дюймах
• Вес стали в фунтах. на фут

экономия энергии толщина стены

УВАЖАЕМЫЙ ТИМ: Мы с мужем собираемся построить новый дом.Мы хотим как можно меньше тратить на отопление и охлаждение топлива. Стеновые стойки 2 x 6 на два дюйма глубже стандартных стеновых стоек, что позволяет добавить дополнительную изоляцию. Сколько на самом деле стоит увеличить толщину наружных стен дома? Стоит ли лишних денег? Что еще мы можем сделать, чтобы снизить расходы на топливо? Карен В., Спрингфилд, Иллинойс

УВАЖАЕМЫЕ КАРЕН! При расчете стоимости увеличения толщины наружных стен дома необходимо учитывать несколько моментов.Стеновые стойки, верхние и нижние стеновые панели, изоляция, косяки для окон и дверей — все это будет стоить больше денег. После того, как вы подсчитали общую добавленную стоимость, вам нужно рассчитать, как скоро вы можете получить окупаемость. Обоснованность инвестиций зависит от того, где вы живете и насколько близко вы находитесь к уровню моря.

В зависимости от размера вашего дома стоимость обновления внешних стен с 2×4 до 2×6 может быть значительной. Я решил посмотреть, сколько будет стоить простой одноэтажный ранчо длиной 60 футов и глубиной 30 футов.Добавленная стоимость стоек, верхних и нижних панелей составила 300 долларов. Глубину оконного и дверного косяка необходимо увеличить до 2х6 стен. Эти косяки расширения в моем примере стоили 575 долларов. Изоляция из стекловолокна увеличенной толщины добавила к стоимости 145 долларов. Общая сумма доплаты за мой гипотетический дом составит 1020 долларов. Большие дома или дома с большей площадью наружных стен, окон и дверей, очевидно, будут стоить больше денег.

Для расчета возможной окупаемости необходимо определить, сколько топлива вы сэкономите, увеличив толщину стенки.Это очень трудоемкий и сложный процесс. К счастью, это сделали некоторые ученые из Совета строительных исследований Университета Иллинойса в Урбане-Шампейне. Результаты их исследований впечатляют.

Ученые обнаружили, что два очень важных фактора влияют на срок окупаемости при увеличении толщины изоляции стен. Самый важный вопрос прост: насколько холодно там, где вы живете, и как долго остается холодным? Существует общепринятый метод измерения этого показателя от одного города к другому.Это называется методом дня степени. Метеорологи, работающие в Национальной метеорологической службе, рассчитывают это для каждого дня отопительного сезона в вашем городе.

Градус-дни легко подсчитать. Необходимо определить среднюю температуру на каждый день отопительного сезона. Сложите зарегистрированные высокие и низкие температуры для каждого дня и разделите полученную сумму на 2. Возьмите эту среднюю дневную температуру и вычтите ее из 65 градусов. Результат — это общее количество дней для получения степени на эту дату. По мере того, как становится теплее, у вас, очевидно, меньше градусных дней в день.Когда средняя дневная температура составляет 65 градусов или больше, у вас 0 градусов дней для этой даты.

Ученые из Университета Иллинойса определили, что если вы живете в районе, где в год выпадает 5 750 или более дней на градус, то переход на внешние стены 2×6 становится экономически оправданным. Чем больше у вас градусо-дней выше 5750, тем быстрее наступит окупаемость.

Высота над уровнем моря также имеет значение. Те люди, которые живут ближе к уровню моря, испытывают более быструю теплопроводную потерю тепла через воздух.Поскольку воздух становится плотнее по мере приближения к уровню моря, тепло передается от молекулы воздуха к молекуле воздуха быстрее. На каждые 1000 футов роста на 5 процентов меньше тепла теряется за счет теплопроводности. Это одна из причин, почему дома на солнечной энергии отлично работают в горных районах и плохо работают на море. Дома на уровне моря или вблизи него должны быть хорошо изолированы и плотно закрыты.

Люди, живущие в Солнечном поясе Соединенных Штатов и использующие кондиционеры в гораздо большей степени, чем печи, сталкиваются с тем же трудным выбором, что и вы.Чем прохладнее человек хочет, чтобы внутри его дома было, тем больше смысла в обновлении до стен 2×6. Человек, который предпочитает температуру в помещении 70 градусов по Фаренгейту в течение летних месяцев, будет потреблять значительно больше энергии, чем человек, который может выдержать температуру в помещении 76 градусов по Фаренгейту. Дополнительная изоляция, обеспечиваемая стеной 2×6, позволит достичь 70-градусного дома. гораздо более быстрая окупаемость.

Вероятно, лучший способ сэкономить энергию — это увеличить изоляцию чердака.Наибольшая потеря тепла приходится на утепленные участки потолка. Подумайте о повышении коэффициента теплоизоляции надутого чердака до R 38 или выше. У меня дома есть изоляция чердака R-58. Окна и двери — второй по величине источник теплопотерь и притока тепла. Купите лучшие окна и двери, которые вы можете себе позволить. Ищите те, у которых наименьшая потеря инфильтрации воздуха через уплотнитель и наибольшее общее значение R. Вы также должны инвестировать в барьеры для проникновения воздуха. Они не позволят этим поджаренным молекулам теплого воздуха вырваться из вашего великолепного нового дома в зимние месяцы!

Руководство по размеру и толщине гипсокартона | by Williams Brothers Corp

Гипсокартон — это универсальный материал, используемый для внутренних стен и потолков во всех типах зданий.Он сделан только из гипса, покрытого бумагой, но этот удивительный материал можно найти почти в каждом здании в стране. Большинство людей никогда не задумывались об этом, но есть искусство и наука, чтобы выбрать правильный гипсокартон для различных целей.

Гипсокартон бывает разной толщины и размера для разных проектов. К счастью, большинство производителей имеют стандартные размеры, чтобы облегчить выбор правильного гипсокартона. Однако важно понимать различия в размерах и толщине гипсокартона, чтобы получить наилучшие результаты для различных областей применения.

Выбор правильной толщины — один из наиболее важных факторов, которые следует учитывать перед покупкой листов гипсокартона. Некоторые панели легкие и гибкие, но более склонны к поломке, в то время как более толстые панели необходимы для стен и потолка. Гипсокартон продается нескольких стандартных толщин:

• 1/4 дюйма (6,35 мм)
• 3/8 дюйма (9,52 мм)
• 1/2 дюйма (12,7 мм)
• 5/8 дюйма ( 15,9 мм)

Большинство поставщиков гипсокартона предлагают на выбор эти четыре варианта толщины.У каждой толщины есть свои преимущества и области применения, для которых она лучше всего подходит.

1/4 дюйма
Самый экономичный вариант. Гипсокартон такой толщины идеально подходит для изогнутых стен или создания новой поверхности поверх штукатурки. Эти гипсокартонные панели весят всего 38 фунтов и очень тонкие, поэтому с ними нужно обращаться осторожно, чтобы не сгибаться и не ломаться.

3/8 дюйма
Эта толщина идеально подходит для реконструкции перегородок. 3/4-дюймовый гипсокартон также можно использовать для заплатки или исправления участков гипсокартона, где штукатурка стерлась или была удалена.

1/2 дюйма
Эта толщина гипсокартона доступна с панелями различной длины. Его часто используют для отделки стен и потолка, и он считается стандартным типом гипсокартона для большинства жилых помещений. Эти гипсокартонные панели можно использовать как со стальным, так и с деревянным каркасом.

5/8 дюйма
Самый толстый из доступных вариантов, 5/8-дюймовый гипсокартон идеально подходит для коммерческого строительства. Гипсокартон толщиной 5/8 дюйма также называют гипсокартоном с брандмауэром. Его толщина делает его идеальным гипсокартоном для звукоизоляции шумных зданий.5/8-дюймовый гипсокартон можно использовать на стенах, он не провисает при использовании на потолке. Этот тип гипсокартона обычно не используется в жилых домах, так как он тяжелее и дороже, чем другие варианты гипсокартона.

Толщина гипсокартона также связана с другими свойствами гипсокартона, такими как изоляция и другая защита. Более толстые гипсокартонные панели обладают дополнительными преимуществами, такими как огнестойкость и влагостойкость, а также более эффективная изоляция. С учетом этих соображений гипсокартон продается с разными свойствами:

• Изолированный — подходит для комнат, которые плохо удерживают тепло.Изолированные панели обычно имеют толщину 1/2 дюйма и имеют высокопрочную сердцевину из пенопласта для предотвращения коробления.
• Огнестойкий — Огнестойкий гипсокартон, доступный в виде 5/8-дюймовых панелей, является самым дорогим вариантом.
