Сифон для раковины чертеж: конструкция, назначение, нюансы монтажа своими руками
Содержание
конструкция, назначение, нюансы монтажа своими руками
Один из важнейших элементов систем домашних водопроводов – сифон для мойки. Он не только выводит использованную воду, исключая риски затопления, но и защищает жильцов от вредоносных запахов канализации, препятствуя их распространению в помещении.
Чтобы приспособление хорошо справлялось со своими непосредственными задачами, нужно выбрать максимально подходящую по всем параметрам модель, взвесив плюсы и минусы представленных вариаций.
Содержание статьи:
- Строение и принцип работы устройств
- Из каких материалов изготавливают приборы
- Доступные изделия из пластика
- Долговечные устройства из металла
- Разновидности сантехнических изделий
- Простые гофрированные конструкции
- Удобные приборы бутылочного типа

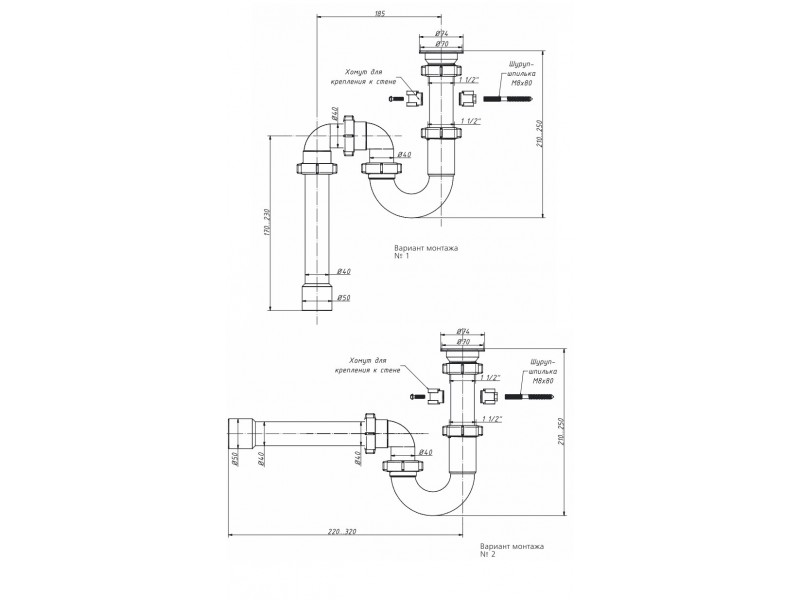

- Надежные трубные варианты
- Инструкции по установке своими руками
- Демонтаж старого устройства
- Особенности сборки и монтажа
- Как ухаживать за сифоном?
- Выводы и полезное видео по теме
Строение и принцип работы устройств
Сифоны, независимо от их разновидности, имеют примерно одинаковую конструкцию и аналогичный принцип работы.
Они представляют собой металлическую или пластиковую трубу либо систему труб, в состав которой входят патрубки и резервуар.
С одной стороны устройства соединяются со сливным проемом в раковине, с другой – подключаются к канализационной системе. Использованная вода стекает в сифон, затем проходит по трубе и попадает в общий стояк канализации.
От засорения систему защищает сетка-фильтр, расположенная на отверстии мойки. Слегка изогнутая форма придается сифону неспроста: в месте изгиба задерживается определенный объем жидкости, образуя так называемый гидрозатвор. Именно он не дает неприятным запахам пробраться из канализационного стока вовнутрь.
Желательно чтобы соединительный винт для сифона был выполнен из нержавеющей стали. Обычный металл с покрытием слишком быстро ржавеет в процессе эксплуатации
В стандартный комплект оборудования входят следующие элементы:
- металлическая решетка на слив — оптимальный диаметр ячеек не более 10 мм;
- входной/выпускной патрубок;
- соединительный винт диаметром до 8 мм;
- корпус;
- накидные гайки;
- канализационные отводы;
- уплотнительные кольца для герметизации стыков.
Если сифон оснащен функцией перелива, то в комплектацию включают дополнительный патрубок, который крепится к переливному отверстию в мойке.
Гидрозатвор в сифоне становится надежной преградой, пресекающей попытки проникновения в комнату запахов из канализации

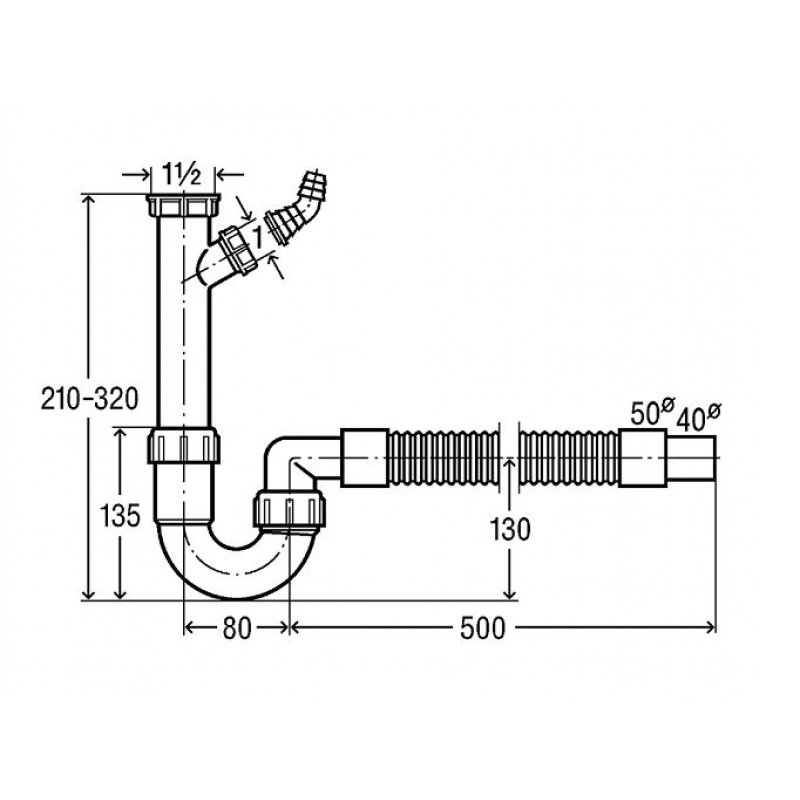

В некоторых моделях предусмотрены специальные боковые штуцеры для подключения шлангов бытовой техники (стиральные, посудомоечные машины). Изделия для раковин с двумя чашами снабжаются дублированным отводом.
Из каких материалов изготавливают приборы
При производстве сифонов применяют различные материалы. Каждому из них свойственны свои преимущества и недостатки. Выбирая подходящее устройство, важно убедиться в том, что материал, из которого оно сделано, довольно прочный, стойкий к коррозии и окислению. От этих характеристик зависит срок его службы.
Доступные изделия из пластика
Пластиковые сифоны – наиболее дешевые и распространенные устройства с простой конструкцией и незначительным количеством соединений.
Приборы производят из ПВХ, полиэтилена, полипропилена. Последний вариант предпочтительнее, так как он дольше служит, обладает лучшей прочностью и меньшей чувствительностью к высоким температурам.
В ассортименте изделий из ПВХ присутствуют усовершенствованные разветвленные модели, предназначенные для двухсекционных моек и рядом стоящих раковин
Благодаря гладкой и ровной внутренней поверхности на стенках не откладываются примеси, содержащиеся в воде. Некоторые производители наносят на полость антибактериальные покрытия, предотвращающие сильное оседание грязи и жира.
Изделия из пластика очень пластичны. Большинство из них оборудуется отводами из гнущейся гофры, быстро принимающей необходимую для монтажа форму.
Долговечные устройства из металла
При изготовлении металлических изделий используют латунь, бронзу, медь, хромированное покрытие. Они выделяются стильным дизайном, который отлично дополняет элитные интерьеры.
Высокотехнологичные бронзовые изделия выглядят эффектно и стильно, однако для кухни они не совсем практичны.
Их чаще выбирают для санузлов
Нужно учитывать, что трубы из металлов требуют четкой подгонки размеров при установке, их сложно укоротить, а поддержка первоначального внешнего вида отнимает немало времени и сил.
Такие устройства более уместны в ванных комнатах, где они будут находиться на виду, выполняя декоративную функцию.
Разновидности сантехнических изделий
Существует несколько типов сифонов, применяемых для установки на раковину. Какой из них лучше выбрать зависит от бюджета, нюансов расположения мойки по отношению к канализационному выходу, требований к функциональной части.
Простые гофрированные конструкции
Самый элементарный тип прибора – складчатая гофрированная трубка из пластика, размещенная на подвижной каркасной основе. Для получения водяного затвора такой сифон изгибается в нужном направлении, а область сгиба фиксируется пластиковыми хомутами.
Гофрированные шланги практичны и удобны для нестандартных раковин с минимальным пространством под установку.
У выпуска располагается только один соединительный узел, что уменьшает риски протечек
Благодаря тому, что мягкая труба легко меняет положение и форму, ее можно смонтировать где угодно. Гофра проста в сборке и отличается бюджетной ценой.
Ее основной недостаток — цельная конструкция, не предусматривающая отдельных сборных элементов. Это затрудняет процесс прочистки изделия, склонного к скапливанию жировых отложений. В случаях сильных загрязнений обойтись обычным тубусом не получится: придется изрядно повозиться, выделив время на полную разборку системы.
Выбирая гофрированный сифон, следует учесть, что он не приспособлен к работе в холодных помещениях, например, в летней кухне, которая не отапливается зимой. Кроме того, изделие начинает быстро деформироваться от частых сливов кипятка в раковину.
Удобные приборы бутылочного типа
Бутылочные или колбовые приспособления — разновидность сифонов для мойки, отличающихся жесткой конструкцией. В их нижней части оборудуется вертикальный сосуд с выводной трубой внутри, внешне похожий на бутылку.
В нем постоянно находится жидкость, обеспечивающая функции .
Все бытовые отходы, частицы грязи, мусора и жира собираются в патрубке колбы. Для того чтобы удалить их, не требуется полный демонтаж устройства: достаточно просто отсоединить патрубок, раскрутив гайки, и тщательно промыть детали
По сравнению с гофрой приборы значительно сложнее в установке и разборке, но их гораздо легче чистить от накопившихся засоров. К ним можно подключать дополнительное оборудование посредством разветвителей и фитингов.
Полезная особенность строения некоторых моделей бутылочного сифона – , благодаря которому контролируется уровень жидкости и предотвращается переполнение мойки.
К бутылочным также относятся компактные плоские сифоны, идеальные для установки в любом труднодоступном месте.
Надежные трубные варианты
Сантехническое оборудование трубообразного типа – разборные и неразборные модели, изготовленные в виде жесткой изогнутой трубы.
Разборная конструкция состоит из отрезков труб, соединенных в определенном порядке.
Она требует максимально точного сопоставления выходного проема раковины и сливного канализационного отверстия. Функции гидрозатвора возлагаются на изогнутый участок устройства, в котором собирается вода.
Гидрозатвор в приборе расположен на небольшой глубине. Если редко пользоваться водопроводом, из него испаряется жидкость, провоцируя появление неприятных канализационных запахов
Трубные сифоны могут дополнительно укомплектовываться устройствами для перелива и раструбами, что позволяет выполнять монтаж на двойных кухонных мойках. Главное достоинство изделий – повышенная прочность. В то же время они неподвижные и довольно громоздкие, а это сужает возможности установки в ограниченном пространстве.
Частицы мусора в трубных сифонах опускаются в нижнюю точку конструкции. Обычно процедура чистки сопровождается характерными трудностями, не считая усовершенствованных моделей с легкосъемным коленом.
Инструкции по установке своими руками
Подключение сифона к мойке – относительно простая задача.
Справиться с ней без помощи мастера-сантехника наверняка сможет каждый желающий. Однако подойти к этому делу следует ответственно, так как халатное отношение приводит к ряду негативных последствий — протечки под раковиной, зловония и т. д.
Демонтаж старого устройства
Планируя замену сифона, нужно осторожно демонтировать прибор, отслуживший свое, прежде чем приступить к . Придерживая его снизу, необходимо отверткой открутить винт, расположенный по центру решетки слива. Затем останется отключить патрубок от канализационной трубы.
В сифоне всегда есть какое-то количество жидкости, поэтому, затеяв разборку, желательно подставить под раковину таз или ведро для улавливания остатков отработанной воды
В процессе демонтажа у многих возникают сложности с отсоединением винта. Со временем он часто намертво прикипает к гайке. Проблема решается путем снятия нижней части оборудования и прокручиванием патрубка. В запущенных случаях придется воспользоваться мощными химическими растворителями.
К дальнейшей работе необходимо подготовить канализационный раструб, хорошо прочистив его внутреннюю поверхность. При этом важно соблюдать меры безопасности, надев латексные перчатки и респиратор-лепесток.
Если труба чугунная, может понадобиться небольшой молоток и стамеска. После прочистки лучше прикрыть отверстие раструба на время установочных процедур увлажненной тряпкой или, подходящей по габаритам, пробкой.
Особенности сборки и монтажа
Перед началом установки рекомендуется подробно ознакомиться с инструкцией приобретенного изделия, проверить наличие и убедиться в целостности всех комплектующих элементов. На них не должно быть никаких трещин, сколов, повреждений.
Также нужно приготовить набор инструментов (отвертку, силиконовый герметик, нож, фонарик) и насухо протереть установочные поверхности. Процесс состоит из двух основных этапов – сборки и установки устройства.
Отдельные детали сифона имеет смысл заранее разложить в порядке последующего соединения.
Это помогает правильно и быстро ориентироваться при монтаже
Действия выполняются в следующем порядке:
- В сливной проем раковины устанавливается защитная металлическая решетка и накладывается плоский уплотнитель. При недостаточной глубине отверстия вместо прокладки можно использовать небольшое количество герметика.
- На верхний бортик выпускного патрубка вставляется толстая резиновая манжета, иногда она вклеивается еще на этапе производства, после чего его прижимают к сливу снизу.
- В отверстие сетки наживляется длинный винт. Его надежно фиксируют так, чтобы не прокручивался фланец с установленной прокладкой. Если в купленном комплекте нет защитной металлической решетки, патрубок крепится под раковиной пластиковой гайкой.
- Сифон в виде колбы, изогнутой трубки или гофры присоединяется к патрубку. На его свободный конец резьбой вниз надевают накидную гайку. Широкой стороной к ней устанавливается конусный уплотнитель в 2—3 см от края.
- В раструб на необходимую длину вводится патрубок и осторожно вручную затягивается гайка.
- На отводную трубку крепят конусную прокладку с гайкой, подсоединяя ее к сливному проему сифона. Ее свободный патрубок вставляется в канализационный отвод с помощью плотной резиновой манжеты. При несоответствии диаметров труб можно использовать специальные переходники.
- Если сифон снабжен патрубком для подключения стиралки, к нему подключают оборудования в соответствии , приведенным в рекомендуемой нами статье.
После подключения проверяется работоспособность сифона. Для этого включают воду, постепенно открывая кран на максимум. Изделие заполнится жидкостью и образуется гидрозатвор.
Если при диагностике будут замечены протечки, нужно еще раз подтянуть соединения в проблемных местах или же обработать щели герметиком
Правильность выполненного монтажа подтвердит отсутствие течи и хорошая проходимость жидкости через сливное отверстие раковины без какого-либо застоя. При выявлении недочетов необходимо срочно устранить их и провести проверку еще раз.
Как ухаживать за сифоном?
Любой вид сливного устройства для раковины нуждается в регулярном уходе.
Он заключается в осмотре на предмет повреждений, качественной прочистке изделия и тщательном удалении образовавшихся засоров.
Аккуратная эксплуатация мойки, применение специальных защитных решеток либо измельчителей продуктов увеличивают промежуток между чистками, но все равно рано или поздно такая необходимость возникает
Сложность процедуры определяется материалом и конструкцией. Гофрированные сифоны очищаются только после полной разборки, в бутылочных же достаточно открутить и промыть колбу.
Некоторые приспособления легко пробиваются специальным тубусом. С целью прочистки используют домашнего или заводского приготовления, готовые составы типа «Ерш», «Флокс». Их следует применять осторожно, особенно для пластиковых моделей.
Чтобы сифон не так сильно засорялся, можно периодически проливать его горячей водой с добавлением горстки лимонной кислоты. Также стоит обращать внимание на факт быстрого износа резиновых уплотнителей. Лучше стараться заменять их приблизительно раз в полгода.
Выводы и полезное видео по теме
Видео #1. Особенности строения сантехнических приборов для моек:
Видео #2. Как самостоятельно заменить сифон:
Видео #3. Подробности сборки сифона для раковины с переливом:
Самостоятельная установка простых сифонов на раковину вполне реальна даже для тех, у кого за плечами совсем небольшой опыт сантехнических работ. Главное – запастись терпением, проявлять осторожность и четко следовать пунктам, оговоренным в инструкции производителя.
Для подключения дорогих моделей целесообразнее пригласить сантехников, которые имеют необходимые навыки и профессиональный набор инструментов.
Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы по теме статьи, размещайте соответствующие фото.
Расскажите о том, как меняли сифон под кухонной раковиной собственными руками. Не исключено, что ваша информация будет крайне полезна посетителям сайта.
