Можно ли штробить стены в панельном доме под проводку

Люди старшего поколения помнят то время, когда стены и потолки жилищ были «украшены» витыми косами наружной электропроводки. При возведении современных домов провода, трубы и прочие коммуникации строители заранее «прячут» в специальные каналы ограждающих конструкций.

Устройство коммуникационных каналов учитывается при расчёте несущей способности строительных приспособлений. Другое дело обстоит с дополнительным устройством скрытых коммуникаций в монолитных, панельных домах старой застройки.

Можно ли штробить несущие стены в таких домах? Данная статья детально даст ответ на этот вопрос.

Содержание

• Возможно ли штробление стен в панельном доме
• Расположение каналов под проводку
• Технология штробления стен
  • Молоток и долото
  • Дрель и долото
  • Перфоратор
  • Штроборез
• Особенности прокладки провода в плите перекрытия
• Штробление в перегородках
• Соблюдение правил безопасности
• Укладка проводов в штробы

Возможно ли штробление стен в панельном доме

Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Делать штробу надо таким образом, чтобы несущая стена не имела каналов с оголённой арматурой.

Расположение каналов под проводку

Все каналы должны быть прямыми

Как штробить панели, чтобы объём работ и материальные затраты были наиболее оптимальными? Сделать каналы в стеновых панелях возможно двумя путями. В первом варианте пробивается горизонтальная и вертикальная штроба. Во втором случае каналы располагаются по диагонали от распределительной коробки до розеток и выключателей.

Диагональное положение каналов значительно экономит трудозатраты и расход материалов.

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото

Канал можно проштробить, постукивая молотком по долоту

Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

Штроборез

Устройство штробореза

Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Особенности прокладки провода в плите перекрытия

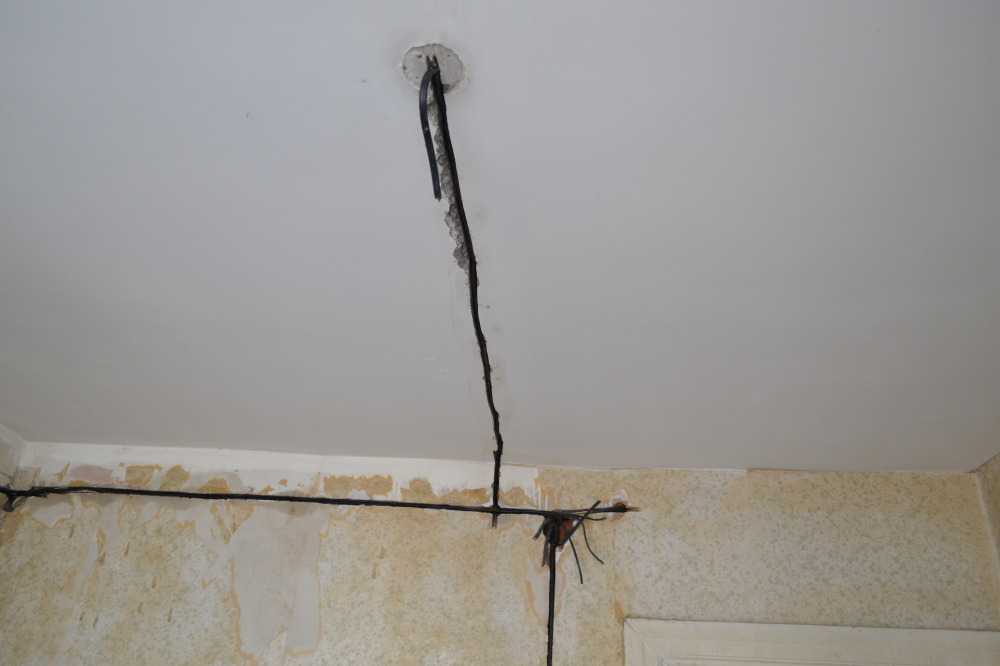

Не монтируйте штробы в потолке

Некоторые «специалисты» рекомендуют пробивать штробы в потолке для подводки провода к потолочному светильнику.

Сразу оговорим, что этого делать не нужно.

В панельных домах плиты перекрытия многопустотные.

При возведении домов строители закладывают электрический провод в одну из пустот плиты перекрытия. В центре потолка делают отверстие, чтобы провести электрический шнур изнутри наружу. При замене старого провода в канале пустоты протягивают новую проводку.

Штробление в перегородках

Перегородки, не воспринимающие нагрузок от вышерасположенных конструкций, можно штробить без всяких ограничений.

При сквозном сверлении к проводу подключается одна розетка с одной стороны стены, а с другой стороны – вторая.

Соблюдение правил безопасности

При работе с инструментом одевайте резиновые перчатки и защитные очки

При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

1. Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
2. Для защиты глаз нужно надевают специальные очки.
3. Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
4. При выполнении такого вида работ помещение должно хорошо проветриваться.
5. Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
6. Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

Укладка проводов в штробы

После монтажа провода штробу заливают раствором

Скрытую проводку устраивают следующим образом:

1. В очищенные от пыли каналы укладывают проводку, фиксируя её алебастром через 200 – 300 мм, если этого недостаточно, количество точек фиксации увеличивают.
2. Штробы заделывают цементным раствором.
3. Застывший цемент грунтуют.
4. Окончательно каналы шпаклюют под финишное покрытие стены. Подробнее об укладке кабеля смотрите в этом видео:

В случае отсутствия возможности устройства каналов под электропроводку на стенах устанавливают пластиковые короба, в которые укладывают проводку.

инструменты, правила и порядок выполнения работ

Капитальный или косметический ремонт в жилой комнате, административном офисе сопровождается частичной/полной заменой электрической проводки. Нередко возникает потребность в установке новых точек, розеток, выключателей. Причины бывают разными. Основные – упрощение процессов подключения и эксплуатации бытовой техники, электронной аппаратуры, исключение необходимости размещения удлинителей и разветвителей.

В идеале провода стараются спрятать внутри стен: в специальных штробах, кабель-каналах (металлических/пластиковых коробах). Штробление стен под проводку – первое, что нужно сделать перед монтажом новых проводов или заменой устаревшего кабеля.

Выполнить штробление можно самостоятельно без помощи профессиональных специалистов, но придется учесть целый ряд нюансов, связанных с организацией проводки и протеканием данного процесса. Также понадобится специальное оборудование.

Содержание

• Порядок работ и правила расположения штроб
  • Правила прокладки штроб своими руками
  • Особенности железобетонных стен
• Нормы и ограничения при штроблении стен под проводку
• Подготовка стен перед штроблением
• Выбираем инструмент для работы
  • Зубило и молоток
  • Болгарка (УШМ)
  • Дрель
  • Перфоратор
  • Штроборез
• Конкретные особенности штробления
  • Чем делать штробы в древесине
  • Чем проделать канавки под проводку в газобетоне
  • Штробление стен из кирпича
  • Штробление гипсокартона
  • Штроба в кафельном полу
  • Нюансы с несущими стенами
  • Штробление стен под кондиционер
• Как замаскировать штробы с проводкой

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

5. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
6. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
7. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Средняя глубина штробы равняется 20 мм, а ширина напрямую зависит от числа и габаритов прокладываемых проводов. Однако обычно габаритный размер составляет 20-25 мм. Соблюдение этих правил – обязательное и достаточное условие для выполнения качественного и технически грамотного штробления стен.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Нормы и ограничения при штроблении стен под проводку

Не стоит брать инструмент в руки и дробить стену прежде, чем будут выполнены подготовительные процедуры. Убедитесь, что не переборщили с количеством розеток, выключателей и других точек. Наличие каждого устройства должно быть необходимым. Размещать десять розеток на одной стене «просто так» не имеет смысла. Нужно учесть материал изготовления стены и соответственно подобрать необходимый инструмент.

В СНиП 3.05.06-85 прописаны нормативные документы, которые важно учитывать при распределении кабеля по стенам. В идеале требуется основательно изучить их, чтобы впоследствии не заниматься повторным ремонтом.

Основные пункты из правил:

1. Горизонтальное и вертикальное расположение штроб, отсутствие косых линий за малыми исключениями (например, на мансарде).
2. Максимально один поворот штробы, соединяющей две ближайшие точки, поскольку провод изгибается, что приводит к незначительному перегреву. Наличие двух и более мест перегрева приведет к возникновению опасной ситуации.
3. Максимальная ширина штробы составляет 30, глубина – 25-26 мм. Общая протяженность кабельной трассы, идущей через штробы, от распределительного бокса до той или иной точки должна быть не более 3 м.
4. Отступ от батареи и газовых труб – 400 мм (хотя мы рекомендуем увеличить его минимум до 500), двери – 100, потолка и пола – 10 мм.
5. Запрещается штробить внутренние несущие стены. Штроба максимальной глубины, указанной выше, не окажет негативного воздействия на внешнюю часть несущей стены, но для перегородок в квартире обязательно специальное разрешение. Особенно актуален этот вопрос для домов панельного типа. Особо осторожным нужно быть при штроблении стен на первом этаже жилого здания с двумя ярусами или более, поскольку помимо крыши стены держат и остальную часть конструкции.

6. Исключайте штробление в железобетонных конструкциях, что может привести к разрушению ее целостности и потере прочности. Если есть острая необходимость, то придется обойтись малыми канавками или воспользоваться кабель-каналами, расположенными на поверхности стены.
7. Делая штробы на потолке, рассчитайте кратчайший путь к осветительному прибору, и проложите его.
8. Запрещается штробить напольные перекрытия. Если требуется размещение проводки по полу, то лучшее решение – спрятать кабель в бетонной стяжке. С другой стороны, старайтесь избегать даже этого: представьте последствия, если перегорит кабель в полу.
9. Легче проштробить кирпичные стены, сложнее – бетонные. Отсюда и нужно отталкиваться при выборе инструмента.
10. Защищайте дыхательные пути специальной маской или респиратором.

Совет! Штробление сопровождается сильным шумом, а за счет того, что процесс затрагивает стены, вибрация лишь усиливает данный эффект. Вас будут слышать все соседи по дому, поэтому процесс выполняйте исключительно в установленное для данных работ время (обычно с 10 до 17 часов).

Подготовка стен перед штроблением

Выше писалось: перед штроблением стены убедитесь в отсутствии спрятанных в ней проводов. Для этого понадобится специальное устройство – детектор. С его помощью можно узнать точное расположение старого кабеля. Делается это для повышения безопасности, чтобы исключить попадания рабочей поверхности электроинструмента на оголенный провод под напряжением. Последствия могут быть катастрофическими.

На стене указываются линии, по которым будут проходить штробы. Причем начинать разметку рекомендуем с распределительного бокса, двигаясь к выключателям, розеткам и другим источникам. Прежде чем начинать штробление, закройте дверные проемы, зажав между дверью и коробкой влажные тряпки. Это позволит избежать распространения пыли по всему дому.

Выбираем инструмент для работы

Штробление стен можно выполнять разными инструментами. Это могут быть зубило с молотком, болгарка или перфоратор со определенными насадками либо специально предназначенный для этого штроборез. При эксплуатации последнего прибора вы рискуете понести серьезные финансовые затраты, но зато проделанные канавки получатся идеальными.

Стоимость работ при использовании перфоратора будет средней, при этом сам процесс занимает минимум времени. Болгарка способна создать ровные штробы, но оставляет после себя много мусора. Наконец, самый дешевый метод связан с применением молотка и зубила. Тем не менее, дешевизна – единственное достоинство данного подхода.

Выбор конкретного инструмента связан с индивидуальными предпочтениями мастера и хозяев дома, а также возможностями. В идеале это должен быть качественный инструмент, позволяющий создать ровную штробу, что исключит потенциальное переделывание.

Зубило и молоток

Для бетонной стены молоток с зубилом абсолютно бесполезны. Это очень крепкий материал, поэтому и стены будут настолько прочными, что ручным инструментом их попросту не пробить. А вот для кирпичной стены молоток и зубило будут едва не самым оптимальным вариантом.

Руководствуйтесь следующей схемой выполнения работ:

1. Разметьте углубления, указав оба края будущей канавки.
2. Зубило следует устанавливать не вдоль, а поперек штробы, а затем постепенно вбивать молотком в стену.
3. Штроба углубляется слоями на 20-25 мм.

После завершения штробирования стен нужно зачистить получившиеся канавки. Покройте поверхность штроб специальным грунтом. Когда тот высохнет, в канаве укладывается провода, затем нужно спрятать их под слоем штукатурки. Использовать зубило и молоток для штробирования опасно, поскольку требуется определенный навык работ. Самостоятельно выполнять данную процедуру нужно современными и профессиональными приборами.

Болгарка (УШМ)

Еще один не менее популярный инструмент, используемый для штробирования стен, – болгарка. Особых сложностей при эксплуатации прибора нет. Для начала подготовьте диск со специальным алмазным напылением. Такое полотно требуется в том случае, если стена изготовлена из бетона. Алмазный диск характеризуется высокой прочностью и долговечностью, благодаря чему процесс штробления протекает гораздо быстрее.

Для начала прорежьте болгаркой две полосы по участку стены вдоль размеченных линий. Эти прорези должны размещаться параллельно друг другу на расстоянии около 20 мм. Но одной болгарки мало: после прорезей нужно будет воспользоваться перфоратором, чтобы избавиться от той части стены, которая расположена между ними. Затем можно сразу укладывать проводку в получившиеся штробы, после чего заделывать их штукатуркой.

Совет! Глубину канавок подбирают таким образом, чтобы процесс оштукатуривания не вызывал дискомфорта и неудобств. Спрятав провод под отделочным слоем на хорошую глубину, вам будет проще отделывать стены.

Дрель

Для штробирования стен под проводку могут использоваться и другие альтернативные инструменты, например, дрель. Придется взять толстое сверло, устанавливаемое в патрон, и высверлить несколько отверстий в один ряд на определенном расстоянии друг от друга. Глубина каждого отверстия – до 20 мм, поэтому много времени не уйдет. Для упрощенного контроля глубины отверстий на сверле нужно наклеить полоску цветной ленты, которая не должна будет уходить в стену. Сверление прекращайте заблаговременно до того, как полоска доберется до стены.

Из расположенных в ряд отверстий нужно создать цельную штробу. Для этого подойдут зубило с молотком или болгарка (УШМ).

Перфоратор

При эксплуатации перфоратора для проделывания штроб достигается максимальная экономия финансовых средств и времени. Подготовительный этап одинаков независимо от выбранного инструмента, а выполнение штробирования является максимально простым. Для начала убедитесь в отсутствии старого кабеля. Если детектор обнаружит провод, то его следует удалить, предварительно отключив от распределительной коробки.

Далее выполняется разметка стены: линии, указывающие на расположение и направление штроб между распределительной коробкой и розетками. Двери и окна нужно занавесить, а промежутки между коробками, дверным или оконным полотном – заткнуть смоченной тряпкой.

При помощи перфоратора просверлите несколько отверстий вдоль размеченной области. Расстояние между каждым отверстием должно составлять до 15 мм. В принципе, процесс ничем не отличается от применения дрели, только вот перфоратор является более надежным и мощным инструментом. Затем перфоратор переключают на второй режим работы, используемый для создания штроб. Для этого меняется рабочая насадка. В данном режиме работы перфоратора все отверстия соединяются между собой, при этом получается цельная канава.

Важно! Не пытайтесь выполнить штробирование напрямую, без проделывания отверстий. Такая работа по силам профессиональным и опытным мастерам, а для новичков рекомендуется проделывать отверстия.

Штроборез

Общий недостаток среди всех перечисленных инструментов, используемых для штробления стен, – огромное количество пыли, которое выделяется в процессе их эксплуатации. Слой пыли может достигать больших размеров, из-за чего вы не сможете полностью очистить помещение даже при применении специального оборудования. Если хотите соблюдать высокий уровень чистоты при выполнении работ, то рекомендуем воспользоваться штроборезом – инструментом, специально предназначенным для подобных процедур.

Внешне прибор похож на обычную болгарку, однако он оснащен специальными алмазными дисками. Аппарат работает при помощи кожуха, используемого для регулирования толщины будущей канавки. Также нужно следить за глубиной штроб. Штроборез соединяется с пылесосом, который затягивает всю выделяемую пыль, благодаря чему в комнате сохранится чистота.

Основной недостаток инструмента – высокая стоимость. Если им нужно воспользоваться одноразово, то будет нецелесообразно покупать новый прибор. Максимум, что вы можете сделать, – одолжить устройство у своего товарища, соседа или арендовать в магазине. Можно изготовить штроборез из обычной болгарки, но у него останется часть недостатков.

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

1. Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
2. Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Есть определенные нюансы. Стены из газобетонных или пенобетонных блоков нередко содержат арматуру, поэтому процесс их штробления требует особого подхода. Перед проделыванием углублений убедитесь, что ваши действия не приведут к снижению прочности и целостности конструкции.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Как замаскировать штробы с проводкой

Как только штроба будет сделана, а провода – уложены, вам останется заделать канавку и перейти к финальной отделке. Процесс достаточно прост:

1. Углубление очищается от пыли и грязи при помощи строительного пылесоса или веника.
2. Поверхность канавки покрывается слоем грунта. Делается это при помощи обычной кисти.
3. Подождите, когда грунтовка окончательно полимеризуется.
4. Перед заделкой смочите штробу водой.
5. Заделайте углубление при помощи штукатурки или монтажной пены.

В жилых квартирах практически всегда используется скрытая укладка электрической проводки, и лучше всего реализовать этот метод с помощью проделывания штроб. Однако данный процесс не так прост, каким кажется на первый взгляд: подготовьтесь заранее, вызубрив все правила и рекомендации, арендовав или взяв у своего друга подходящий инструмент в зависимости от материала, из которого изготовлены стены.

Не забывайте о том, что делать такие углубления можно далеко не всегда: например, даже не пытайтесь работать при помощи перфоратора на стенах, покрытых гипсокартонными листами. Если есть сомнения, то лучше всего обратиться к профессиональному специалисту.

Прокладка проводов в SIP — заботы домовладельца

Когда вы строите дом с традиционным каркасом, вы не задумываетесь о предварительном планировании электрической системы. Конечно, вы можете говорить о достаточном количестве розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2×4. Прокладка проводов в SIP-панелях требует немного больше предварительного планирования.

Люди, которые строят дома с деревянным каркасом из SIP, должны быть немного более активными, чем люди, строящие дома из бревен. Причиной для беспокойства являются закрытые панели, используемые для создания внешних стен их дома. Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с твердым сердечником являются основным материалом, используемым для наружных стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку. Они готовы к установке и установке по прибытии, поэтому любая нестандартная работа выполняется на предприятии производителя.

Как провести провод через стену SIP?

Поскольку SIP представляют собой твердую изоляционную пену, окруженную жесткими панелями, это не так просто, как взять Sawzall и прорезать отверстие в гипсокартоне. Вы должны отметить на своем электрическом плане расположение всех розеток, осветительных розеток и выключателей, соединений проводки, телефонной розетки, розеток кабельного телевидения и компьютерных цепей.

Производитель ваших SIP-панелей будет использовать эту информацию для размещения кабелепроводов и расположения электрических коробок на стеновых панелях вашего дома. Горизонтальные каналы обычно размещаются на стандартной высоте выключателей и розеток.

В зависимости от конструкции производителя вертикальные канавки могут проходить через тело панелей или располагаться вблизи края панели. Эти горизонтальные и вертикальные кабелепроводы позволяют электрику прокладывать провода по периметру конструкции и прокладывать проводку с одного этажа на другой.

Если у вас есть особые потребности, вы должны обсудить свой план со своим подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут надлежащим образом реализованы во время строительства ваших SIP.

Поскольку все панели предварительно изготавливаются до того, как они будут доставлены на вашу рабочую площадку, рекомендуется не усложнять внешние стены. Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кода.

Попробуйте разместить свои каналы на других уровнях дома через обычные внутренние стены и полы. Возможно, вы захотите рассмотреть стену с обычным каркасом, на которой расположен электрический щит. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на изолирующий фактор SIP?

Изолирующие свойства SIP делают их очень привлекательной альтернативой для строительства. Однако, когда вы ставите под угрозу твердое ядро, вы снижаете изоляционную способность материала. Часть работы заключается в том, чтобы убедиться, что после завершения проводки дорожки и пустоты заполнены пеной. Это восстанавливает R-фактор и гарантирует, что у вас будет правильно изолированный дом.

Этот этап в строительстве дома как бы невидим. Это область, в которой можно сделать плохо или не сделать вообще, и на первый взгляд никто не мудрее. Изоляция этих каналов требует много времени и дополнительных трудозатрат для установщика. Вы и ваш подрядчик должны внимательно следить за тем, чтобы все полости были должным образом заполнены пеной после протягивания проводов и завершения электромонтажных работ.

Прокладка проводов в SIP-панелях — минимизация потребности в электроснабжении наружных стен

Один из способов сократить ваши расходы на производство большого количества изготовленных на заказ SIP-панелей с электрическими лотками — проложить большую часть вашей проводки через внутренние стены твой дом. Несмотря на то, что ваш деревянный каркасный дом имеет специально построенные наружные стены, ваши внутренние перегородки представляют собой стандартную конструкцию 2×4. Исключив все требования к электропитанию вашей SIP-стены, кроме основных, вы сэкономите время, труд и деньги.

Подумайте о своих будущих потребностях, пока вы планируете свой план электроснабжения. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем потом. Не пренебрегайте своими будущими целями, урезая текущий бюджет. Планируйте хорошо и планируйте с умом.

Переходим к делу: электрические погони в SIP упрощают электромонтажные работы

Поделиться статьей

Вы, наверное, слышали девиз бойскаутов: «Будь готов». Подготовка важна для всего в жизни, но особенно важна при выполнении электромонтажных работ в структурно-изолированных панелях (SIP). При традиционном деревянном каркасе план электроснабжения можно изменить (если он все еще соответствует нормам) после возведения каркаса и до того, как стены будут закончены. С каркасом SIP после возведения стен остается меньше возможностей для модификации. Поэтому необходимо больше планирования перед строительством. Однако не волнуйтесь, предварительное планирование на самом деле упрощает работу с электричеством!

Приготовьтесь

Если вы планируете строить здания с использованием SIP, вместе с домовладельцем/владельцем здания и производителем SIP необходимо согласовать план электроснабжения, чтобы обеспечить наличие всех розеток, освещения и электропитания. которые встретились. Этот план должен включать количество розеток, необходимых для каждой комнаты, а также расположение осветительных приборов и выключателей. Планирование заблаговременно до начала строительства особенно важно, так как производителю необходимо предварительно вырезать вертикальные и горизонтальные электрические каналы в SIP.

Подготовка к работе

Процесс планирования SIP поначалу может показаться пугающим, но плоды подготовки пожинаются на рабочем месте. Производители SIP, предлагающие предварительно вырезанные электрические каналы, маркируют панели, чтобы показать, где расположены каналы. Затем подрядчики могут легко прорезать обшивку из ориентированно-стружечной плиты (OSB) SIP, чтобы установить розетки и распределительные коробки в любом месте вдоль предварительно вырезанного канала. Погони экономят время бригады на сверлении отверстий через десятки шпилек.

Установить!

Когда вы найдете место пересечения электрических лотков, протяните или протолкните все необходимые провода через лоток с помощью ловильного крючка или рыболовного инструмента. Если нужна дополнительная погоня там, где она не планировалась, ее все же можно создать; хотя создание новой электрической цепи после установки может занять много времени. Наиболее точные инструкции по установке и созданию чейзов см. в Руководстве по установке производителя.

Собираем все вместе

Предварительно вырезанные электрические каналы в SIP упрощают электротехнические работы за счет предварительной загрузки подготовки для сокращения времени монтажа.
