Схема электрики на кухне: Схема электропроводки на кухне — план размещения розеток и выключателей

Схема электропроводки на кухне — план размещения розеток и выключателей

Итак, сложность создания схемы кухонной проводки заключается в том, что никогда не знаешь наверняка, где будут установлена вся бытовая техника, и каким должно быть точное количество розеток на ее подключение. Как правило, в данной комнате должно быть не менее 6 установленных розеток: для подключения варочной панели, холодильника, микроволновки, чайника, вытяжки и посудомоечной машины. Помимо этого может присутствовать такая кухонная техника, как тостер, мультиварка и даже небольшой телевизор на стене. Именно поэтому схема электропроводки на кухне в хрущевке либо доме должна быть тщательно продуманной и в то же время достаточно мощной. Далее мы предоставим к Вашему вниманию наиболее оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

Сразу же отметим, что согласно СП 256.1325800.2016 п. 15.28 (по СП 31. 110 п. 14.27) в кухнях квартир должно быть установлено не менее 4 розеток на ток 10 (16) ампер, а если у вас дом с электроплитами, то их можно подключать либо непосредственно к сети (кабелем к клеммнику), либо через поляризованный штепсельный соединитель (розетку).

Для начала рекомендуем просмотреть следующие проекты расположения розеток во всех наиболее востребованных зонах кухни:

Не обязательно выполнять установку розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли в Вашей кухне будет вся предоставленная бытовая техника.

Мы же рекомендуем на кухне установить не менее 6 электрических розеток, и чтобы 3 из них обязательно были над столешницей, как показано на схеме электропроводки двухкомнатной квартиры ниже. При этом розетки должны быть на расстоянии около 60 сантиметров от мойки и важно чтобы на них не попадали брызги воды. Подробнее об этом в статье — https://samelectrik. ru/rozetki-na-kuxne.html.

Что касается освещения, рекомендуется использовать двухклавишный выключатель света, которым будет управляться освещение двух наиболее важных кухонных зон: рабочей (над столешницей) и основной (по центру либо периметру потолка). Если уже и использовать готовый проект разводки электрики в комнате, то советуем опираться на данную схему электропроводки кухни панельного и частного дома:

На предоставленной выше схеме электропроводки не так уж много розеток и в то же время их расположение очень удобное для подключения всей бытовой техники.

Согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2) сечение жил кабеля для электроплиты должно быть не меньше чем 6 кв. мм, при этом учитывайте её реальную мощность и проверяйте достаточно ли 6 кв. мм. сечения.

Что касается защитной автоматики – автоматического выключателя и УЗО, их номинал должен быть правильно рассчитан. О том, как выбрать УЗО и как выбрать автоматический выключатель, мы рассказали в отдельных статьях. Чаще всего на розетки ставят автомат 16А, на освещение 10А, а на мощную бытовую технику номинал автоматического выключателя рассчитывают индивидуально. УЗО ставят на ток утечки 30 мА и номинальный ток на ступень больше, чем автомата.

Вот и все, что хотелось рассказать Вам о том, как должен выглядеть план разводки кухонной проводки. Больше информации по выбору комплектующих, в том числе и сечения кабеля для розеток и выключателей, Вы можете узнать в статье: какой должна быть электропроводка на кухне, в которой также рассмотрена видео инструкция по монтажу электричества своими руками. Надеемся, что предоставленные схемы электропроводки на кухне были для Вас полезными и пригодились в электромонтажных работах.

схема распределения и этапы монтажа

Кухня в современных квартирах является самым загруженным участком электросети. Это обусловлено использованием большого количества разнообразной бытовой техники. Поэтому разводка электрики на кухне должна выполняться в строгом соответствии с действующей или планируемой нагрузкой.

Содержание

• Нюансы распределения электричества на кухне
• Подготовительные работы
  • Определение состояния действующей проводки
  • Расчет общей мощности кухонной техники
  • Требуемые комплектующие и инструменты
  • Подбор сечения кабеля
  • Формирование схемы электросети
• Процесс укладки проводки
  • Монтаж и комплектация электрощита элементами защиты
  • Способы прокладки кабельных линий
  • Установка розеток и выключателей

Нюансы распределения электричества на кухне

Кухонное пространство является помещением, где сосредоточены мощные потребители электроэнергии, поэтому разводка электрики на кухне должна продумываться с учетом всех нюансов. Среди них:

1. Мощные потребители рекомендуется снабжать питанием через отдельную сеть с автоматом.
2. Розеточную и осветительную линию лучше провести по отдельности, с компоновкой защитными отключающими элементами.
3. Для розеток следует проложить защитное заземление. Это позволит не только повысить безопасность эксплуатации кухонной техники, но и продлить ее срок службы.
4. Для электроснабжения кухни лучше применять несколько распределительных коробок. При использовании только одной рекомендуется укладывать трехжильную кабельную линию с сечением 4 мм².

Подключение кухонного оборудования

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет общей мощности кухонной техники

Для осуществления расчета общей нагрузки на кухонную сеть следует составить перечень используемых электроприборов. Затем с инструкции или с заводской таблички изделия переписать данные по мощности каждого прибора. После этого простым суммированием определить общую нагрузку на проводку.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Выбор выключателей света не сопровождается значимыми нюансами. Для исключения быстрого загрязнения рабочей поверхности клавиш выключателя рекомендуется отдать предпочтение изделиям без дизайнерских узоров и рельефов. При этом гладкая поверхность легко и быстро очищается от грязи.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

Инструменты для прокладки электропроводки

Обратите внимание! Рукоятки приборов и инструментов должны иметь изоляционное покрытие для обеспечения безопасности от поражения электрическим током.

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Таблица для определения сечения кабеля

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

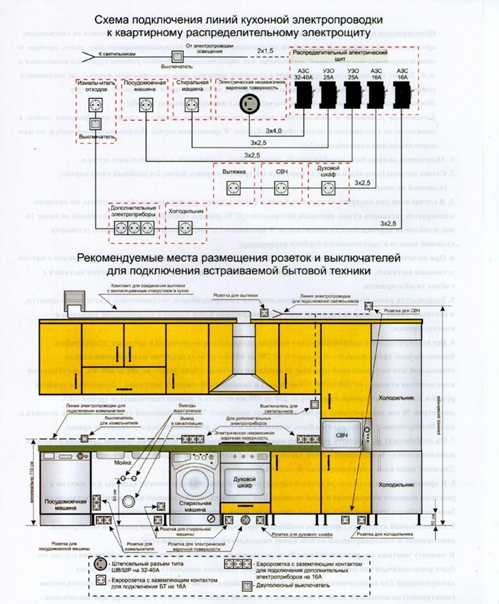

Схема проводки для подключения бытовой техники

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

В щите рекомендуется смонтировать вводное устройство защитного отключения, номинал которого соответствует общей расчетной нагрузке. От УЗО отдельными линиями подать питание на розетки, освещение и единичные приборы с большой мощностью. При этом для каждой из линии использовать защитный автомат с расчетным номиналом.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

После монтажа электрической сети следует проверить ее работоспособность, и только потом приступать к окончательной заделке мест укладки проводов.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Как разработать схему электропроводки кухни

При планировании новой планировки кухни или ремонта мы рекомендуем сначала разработать схему электропроводки кухни. Это может показаться едва ли заслуживающим внимания, но ваша проводка будет определять уровень эффективности и функциональности вашей кухни. Сантехника и электропроводка — это две вещи, которые вам нужно сделать правильно.

Ваша кухонная проводка может повлиять на то, какими приборами вы можете управлять, а также на любые потенциальные новые осветительные установки. Удобство и полезность вашей кухни являются частью вашей повседневной жизни. Ваша проводка может стать настоящей головной болью в ближайшем или отдаленном будущем, если ее неправильно спланировать и установить.

Для тех, кто не знаком с этой темой, электропроводка на вашей кухне состоит из различных цепей. Эти цепи спроектированы и установлены для выполнения различных электрических функций и удовлетворения этих конкретных требований.

Например, ваши основные приборы потребляют много электроэнергии, а для освещения требуется меньше. Чтобы обеспечить стабильность и иметь организованную электрическую систему, необходимо составить правильную схему.

Почему важна электрическая схема?

Проводите электропроводку на кухне с учетом вашего грандиозного плана. Подумайте, какую технику вы хотите видеть на своей кухне. И что важно, имейте в виду, какие еще устройства вы, возможно, захотите установить в будущем. Обязательно запланируйте дополнительные электрические розетки выше и ниже по всей кухне.

Помните, что некоторые розетки должны быть легко доступны для работы с некоторыми кухонными приборами. Разместите эти точки питания в тех местах вашей кухни, которые удобно использовать для регулярного использования. И имейте в виду, что в будущем могут появиться дополнительные устройства, которые вы захотите использовать.

Схемы электропроводки на кухне абсолютно необходимы для установки электропроводки. Обычно план составляет электрик, и он вносит неоценимый вклад в размещение и функциональность.

Важным шагом является консультация с лицензированным электриком или инженером-электриком. Это эксперты, которые могут помочь вам выбрать правильный путь для безопасной оптимизации вашего окружения. И ваша идеальная кухня должна соответствовать национальным электротехническим нормам и стандартам.

Однако разумно принимать активное участие в планировании электропроводки на кухне. Сделав это, вы сможете настроить свой план электропроводки так, чтобы он был максимально полезен для вашей семьи.

Как приступить к разработке электрической схемы вашей кухни

Начните с чертежа или макета вашей кухни. На макете обязательно добавьте все свои основные приборы и то, где вы хотите их разместить на кухне. Электропроводка проходит вдоль стен, поэтому все цепи на схеме будут начинаться от стен.

Вам потребуются специальные схемы для некоторых приборов с указанием напряжения и силы тока для каждого из них на схеме. Кроме того, на кухонных схемах используются некоторые стандартные символы, поэтому обязательно используйте их, когда это применимо, чтобы избежать возможной путаницы. Если вам нужна дополнительная информация и вы хотите углубиться в нее, в Интернете есть множество легкодоступных источников.

Что такое хоум-раны?

Таким образом, большинство кухонь используют два «хоумрана». «Хоумран» — это, по сути, одна цепь с тремя-четырьмя точками питания. Они будут работать для мелких приборов и других небольших электрических коммунальных услуг.

С их помощью вы можете добавить набор из 3–4 розеток по обеим сторонам комнаты. Вы делаете это, размещая два хоум-рана вдоль стен там, где считаете нужным. Если вы размещаете эти точки питания рядом с кухонной раковиной или в любом месте, подверженном воздействию воды, обязательным стандартом NEC является использование для этих точек доступа как AFCI, так и GFCI.

Освещение обычно находится в панелях для групп источников света, в зависимости от предпочтений. На вашей кухне может быть несколько панелей или точек питания. Однако имейте в виду, что для низковольтного аварийного освещения требуются панели, отличные от других.

Обязательно обратитесь к некоторым примерам диаграмм в Интернете или проконсультируйтесь с электриком, чтобы помочь вам начать работу. Схему кухни составить сложно. Но с правильной информацией и советами вы можете быть более уверены в своем макете.

О чем следует помнить при проектировании электропроводки:

Национальные электротехнические нормы и стандарты

Национальные электротехнические нормы и правила — это общие стандарты и правила электромонтажа, которым необходимо следовать при прокладке электропроводки в вашем доме. Национальное агентство противопожарной защиты устанавливает эти стандарты и предоставляет рекомендации по применению этих методов для большинства домохозяйств. Однако в зависимости от критериев, установленных вашими местными властями, некоторые из этих правил могут измениться.

Защита GFCI и AFCI — это два критерия, которые в настоящее время являются обязательными для домашней проводки. GFCI предотвращает поражение электрическим током в доме, особенно с точками питания рядом с водой.

Прерыватели цепи замыкания на землю (GFCI) определяют разницу между количеством электричества, поступающего в цепь, и количеством электричества, которое уходит. Когда происходит изменение потока электричества, опасность поражения электрическим током становится опасной. GFCI улавливает это изменение и немедленно отключает питание.

Прерыватели цепи дугового замыкания (AFCI) — это устройства, которые обнаруживают любое искрообразование или искрение, когда электричество скачет между неисправными проводными соединениями. Всякий раз, когда это происходит, существует риск электрического возгорания. AFCI предотвращают это, отключая текущий поток в таких ситуациях.

Другие национальные электротехнические нормы (NEC) и стандарты определяют количество цепей и методы, разрешенные для проведения электрических токов через домашнее хозяйство. Еще одно требование касается регулировки емкости в зависимости от температуры и воздействия различных факторов.

Вы должны учитывать эти характеристики при разработке схемы электропроводки, так как они могут определить, какие цепи проходят где.

Планировка вашей кухни

При разработке электрической схемы кухни учитывайте общую планировку кухни. Насколько близко розетки к раковине? Как вы будете размещать свою технику на столешнице?

Также важно учитывать расположение различных типов освещения, которые вам могут понадобиться. Но имейте в виду, что в дизайне должна быть гибкость на ближайшее или отдаленное будущее.

Хотя сейчас это может показаться неуместным, есть много аспектов вашей кухни, которые вы, возможно, захотите изменить позже. При разработке плана электропроводки помните об общих точках питания и потенциальных требованиях, помимо схемы расположения.

Если вы планируете организовать питание специально для вашей нынешней планировки кухни, делайте это таким образом, чтобы вы могли вносить изменения или ремонтировать с минимальными усилиями.

Во многих хорошо спроектированных домах, построенных десятилетия назад, учитывались общие требования к электропроводке, и поэтому они практически не требуют настройки при модернизации или дополнении.

Итак, выберите схему подключения, исходя из общего представления о том, какой прибор или осветительный элемент будет использоваться.

Читайте также: 5 способов спланировать планировку кухни

Техника, которую вы планируете использовать

Прежде чем приступить к составлению электрической схемы, вы должны иметь четкое представление о том, какие бытовые приборы вы будете использовать и какое освещение тебе понадобится. Кухонные приборы, такие как холодильник, электрический дымоход, плита, посудомоечная машина и мусоропровод, потребляют больше энергии и требуют специальных цепей.

Поскольку некоторые устройства могут быть повреждены электрическими колебаниями или скачками напряжения, необходимо заранее определить различные розетки, для которых может потребоваться дополнительное питание, и подготовиться к этому.

Часто люди предпочитают размещать дополнительное освещение над кухонной мойкой и возле плиты. Хотя это может помочь свести к минимуму потребление электроэнергии, когда вы находитесь на кухне, это также удобство, которого многие ожидают. Так что это особенность, которую следует учитывать при разработке плана проводки.

Вы также должны предусмотреть освещение для конкретных задач, где будут установлены кухонные шкафы, даже если в этом может не быть неотложной потребности. Подсветка шкафов и шкафов — удобное дополнение и обновление вашей кухни. Добавление панели освещения, которая может пригодиться позже, может быть разумным шагом.

Большинство мелких кухонных приборов не требуют отдельной цепи и используют общие розетки. Тем не менее, при проектировании кухни убедитесь, что на всякий случай есть несколько точек питания, которые могут поддерживать более высокое энергопотребление. Вы хотите избежать срабатывания автоматического выключателя.

Консультация с лицензированным электриком

Теперь, когда у вас есть общее представление о том, что следует учитывать при разработке электрической схемы вашей кухни, обязательно проконсультируйтесь с лицензированным электриком. Есть много технических деталей и спецификаций, которые нужно соблюдать. Неправильно выполненная проводка на кухне обходится дорого и представляет угрозу безопасности.

Во-первых, мы рекомендуем иметь хорошее представление о потребностях вашей семьи при разработке электрической схемы вашей кухни. Затем обратитесь к подрядчику или лицензированному электрику, чтобы получить совет относительно наиболее подходящего плана для вашего дома.

Активный интерес к вашей электропроводке окупится в долгосрочной перспективе. Знакомство с вашей электрической схемой и компоновкой является важным знанием, которым нужно обладать. Это может пригодиться во время будущих ремонтов или даже при самостоятельном быстром ремонте позже.

То, что вы теперь знаете о разработке схемы электропроводки на кухне, поможет вам принять более правильное решение для вашего дома и домашнего хозяйства.

Схема электропроводки на кухне

Итак, сложность создания схемы электропроводки кухни заключается в том, что никогда точно не знаешь, где будет установлена ​​вся бытовая техника, и какое точно количество розеток для ее подключения должно быть. Как правило, в этом помещении должно быть установлено не менее 6 розеток: для подключения плиты, холодильника, микроволновой печи, чайника, вытяжки и посудомоечной машины. Кроме того, на стене могут быть такие кухонные приборы, как тостер, мультиварка и даже небольшой телевизор. Именно поэтому схема электропроводки на кухне в хрущевке или в доме должна быть тщательно продуманной и при этом достаточно мощной. Далее мы предложим вашему вниманию наиболее оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

Сразу отметим, что согласно СП 256.1325800.2016 ст. 15.28 (согласно СП 31.110 п. 14.27), в кухнях квартир должно быть установлено не менее 4 розеток на 10 (16) ампер, а если у вас в доме есть электроплиты, то подключение к сети возможно либо напрямую (кабельное к клеммной колодке) или через поляризованный штекерный разъем (розетку).

Для начала рекомендуем посмотреть следующие проекты расположения розеток во всех самых востребованных зонах кухни:

Возможность установки розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли на вашей кухне будет вся предусмотренная бытовая техника.

Рекомендуем установить на кухне не менее 6 электрических розеток, причем 3 из них обязательно над столешницей, как показано на схеме электропроводки двухкомнатной квартиры ниже. При этом розетки должны находиться на расстоянии около 60 сантиметров от раковины и важно, чтобы они не разбрызгивали воду. Подробнее об этом читайте в статье — https://my.electricianexp.com/ru/rozetki-na-kuxne.html.

Что касается освещения, то рекомендуется использовать двухклавишный выключатель света, который будет управлять освещением двух важнейших зон кухни: рабочей (над столешницей) и основной (в центре или по периметру кухни). потолок). Если вы уже используете готовый проект электропроводки в помещении, то рекомендуем вам опираться на эту схему электропроводки кухни панельного и частного дома:

Розеток на приведенной выше схеме электропроводки не много и при этом их расположение очень удобно для подключения всех бытовых приборов.

Согласно СП 256.1325800.2016 стр. 10.2 (СП ​​31.110 — п. 9.2) сечение жилы кабеля для электроплиты должно быть не менее 6 кв. мм, при этом учитывать его реальную мощность и проверить, хватит ли 6 кв. сечения мм.

Что касается защитной автоматики — автоматического выключателя и УЗО, то их номинал должен быть правильно рассчитан. О том, как выбрать УЗО и как выбрать автоматический выключатель, мы рассказываем в отдельных статьях. Чаще всего автомат на 16А ставится на розетки, 10А на освещение, а на мощный бытовой прибор номинал автоматического выключателя рассчитывается индивидуально. УЗО выставляют ток утечки 30 мА и номинальный ток на ступень больше, чем у автоматического выключателя.

Вот и все, что я хотел вам рассказать о том, как должна выглядеть схема разводки кухни. Подробнее о подборе комплектующих, в том числе о сечении кабеля для розеток и выключателей, вы можете узнать в статье: какой должна быть проводка на кухне, где также рассмотрена видео-инструкция по монтажу электричества своими руками.
