ТОП-9 схем расположения розеток на кухне (+высота для техники)
Автор Jeremiah На чтение 18 мин Просмотров 1.1к.
Обновлено
Содержание
Мощность электроприборов на кухне
Перед началом работ необходимо составить небольшой чертеж или схему. Для этого изначально рассчитайте мощность всех приборов, которые будут стоять на кухне.
Вот примерный список:
- Свет — 150-200 ватт
- Холодильник — 100 Вт
- Микроволновка — 2 000 Вт
- Посудомоечная машина — 1,000-2,000 Вт
- Электрочайник — 2 000 Вт
- Духовой шкаф — 2000 Вт
- Электрический водонагреватель (бойлер) — 2000 ватт
- Варочная панель (плита) — 3500-7500 Вт
Конечно, не все приборы должны быть включены одновременно. Однако необходимо рассчитать общую мощность. Часто этот показатель составляет от 10 до 15 Вт.
Максимальная мощность при одновременном включении нескольких электроприборов в обычной квартире обычно не превышает 7 кВт.
Если эта мощность превышает 7 кВт, рассмотрите возможность подключения 380 В и распределите нагрузку по фазам.
Какой кабель выбрать для кухни
Далее необходимо рассчитать сечение общего провода, питающего распределительное устройство, и проводов, идущих к каждому токоприемнику. Здесь необходимо соблюдать правила:
- нагрузка до 3,5 кВт — медный кабель ВВГнг-Ls 3*2,5 мм2
- нагрузка до 5,5 кВт — медный кабель ВВГнг-Ls 3*4 мм2
- для общей нагрузки всех приборов до 10 кВт — медный кабель ВВГнг-Ls 3*6мм2
- для общей нагрузки всех приборов до 15 кВт — медный кабель ВВГнг-Ls 3*10мм2
Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно выполняйте проводку трехжильным кабелем. Это избавит вас от дополнительных расходов в будущем на восстановление и замену проводов.
По крайней мере, третий провод будет действовать как резервный для нуля или фазы, на случай возможного обрыва или другого повреждения.
Схема размещения розеток на кухне
После выбора кабеля определитесь с розетками.
Всегда планируйте расположение розеток после утверждения проекта кухни, иначе могут возникнуть проблемы. Например, розетки в рабочей зоне могут находиться в неправильном месте и быть спрятаны за холодильником.
Чтобы убедиться, что розетки и выключатели находятся на своих местах, получите план расстановки кухонной мебели.
После этого отметьте на нем все необходимые гнезда. Это можно сделать даже вручную.
Нет необходимости четко размечать места установки и рассчитывать размеры и расстояния. Просто рассчитайте количество розеток и назначение каждой из них.
Количество розеток
Сколько розеток мне нужно на кухне?
По общему правилу, для каждого стационарного прибора на кухне планируйте свои розетки + 2 по краям столешницы + 1 рядом с обеденным столом. Стационарная бытовая техника включает холодильник, вытяжку, варочную панель и духовку, микроволновую печь, посудомоечную машину, мусороизмельчитель.
Кроме того, неплохо установить розетку непосредственно под выключателем или рядом с ним при входе в комнату.
Место для выключателя обычно остается незанятым, а свободная точка, из которой можно брать электричество (например, для пылесоса), никогда не бывает лишней.
Теперь отметьте точки на фартуке для подключения нестационарных приборов. Расположите минимум по две штуки для каждой части кухни (справа и слева).
Сюда входят электрический чайник, блендер, миксер и т.д.
Особенности использования кухонных розеток
Количество точек подключения электричества зависит от размера кухонного помещения и функции, которую оно будет выполнять. В очень маленьких кухнях трудно разместить большое количество бытовой техники.
Однако в больших помещениях есть большой простор для фантазии и желаний владельца дома.
Производители электрических розеток предлагают стильные встроенные решения для кухонь, которые экономно используют пространство
Независимо от того, насколько велика или мала ваша кухня, сколько у вас электроприборов и сколько у вас розеток, есть несколько общих моментов, по которым вы должны убедиться, что у вас лучшие розетки для вашей кухни
- безопасность использования;
- Они должны быть легко доступны;
- Качественная установка.
Помните, что приготовление пищи повышает уровень влажности, а всевозможные мощные электроприборы создают большую нагрузку на электрическую систему. Поэтому важно, чтобы все розетки, установленные на кухне, соответствовали нормам безопасности.
Чтобы защитить себя и свою семью от опасности, разместите дополнительные розетки на кухне дальше от раковины и плиты
Во-первых, их нельзя размещать над плитой и раковиной. Это важное правило при планировании и выборе мебельного гарнитура. Если в вашей кухне была проведена масштабная перепланировка и розетка находится над плитой, то ее обязательно нужно перенести. Вы не хотите подвергать свою жизнь опасности и надеяться, что все как-нибудь обойдется.
Во-вторых, если у вас есть электрические точки для подключения кухонных приборов и устройств, спрятанные под мойкой, то в идеале они должны быть расположены над сифоном. Степень защиты таких розеток от влаги должна быть не менее IP44.
В-третьих, если в квартире/доме проживают маленькие дети, этот факт следует принять во внимание. Лучше приобрести специальные розетки со шторками и другими опциями защиты от детей. Также важно, чтобы розетки находились выше роста детей.
Кухонная розетка, спрятанная в столешнице, может надежно скрываться от любопытных глаз ребенка. Он не виден с высоты, превышающей рост ребенка.
В-третьих, независимо от того, была ли розетка установлена профессиональным электриком или вы выполнили работу самостоятельно, при подключении/отключении приборов ничего не должно дребезжать, искрить или пахнуть горелой пластмассой.
В-четвертых, для каждого мощного электроприбора следует предусмотреть отдельную линию и точку подключения.
Разновидности розеток для кухни
От правильного расположения розеток на кухне и соблюдения техники монтажа зависит функциональность помещения и его внешний вид. По этой причине существует множество различных розеток, которые подходят для использования на кухне:
- Поверхностный монтаж, дизайнерские модели;
- Встраиваемые в стену, скрытого монтажа;
- Розетки скрытого монтажа, которые можно спрятать в ящиках, шкафах или столешницах;
- Угловые модели с выталкивателем штекера или без него.
Для кухонь реже выбирают розетки, монтируемые на поверхность. Розетка для кухни выбирается реже, поскольку, когда весь механизм защищен от элементов только коробкой самой розетки, это вызывает опасения по поводу ее безопасного использования.
Встраиваемые модели с заземлением чаще всего используются для подключения мощных кухонных приборов, размещая их так, чтобы они были легко доступны. Производители предлагают разнообразные модели, которые могут вписаться в стиль любого дизайнерского интерьера.
Кухонные розетки лучше всего оснастить крышкой, чтобы предотвратить попадание внутрь влаги, жира или пыли.
Розетки скрытого монтажа встраиваются в кухонные шкафы, прячутся в ящиках и встраиваются в шкафы или используются как дополнительные точки подключения редко используемых приборов.
Они являются стильным дополнением практически к любому дизайну интерьера и экономят пространство.
Розетка, спрятанная в ящике, может служить резервной точкой подключения для приборов, которые редко используются владельцем кухни.
Модным и функциональным трендом в мире электрических розеток являются угловые модели. Они выпускаются с выталкивателем плунжера и без него. Этот вариант позволяет использовать свободное пространство в углах между двумя стенами или между стеной и столешницей.
Производители предлагают прочное и привлекательное решение, которое гармонично дополнит интерьер кухни.
Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они закрыты защитной крышкой для предотвращения попадания влаги, пыли или жира.
Лучшие варианты размещения
На пороге ремонта встает вопрос об установке электрических розеток на кухне. К этому следует подходить взвешенно, чтобы избежать проблем в будущем. Во-первых, необходимо точно спланировать, какая техника будет установлена на кухне. Также необходимо учесть электроприборы, которые будут использоваться.
Рассчитывая количество розеток на кухне, не забудьте о таких приборах, как блендер, кофемолка, ингалятор и других, которые используются нечасто.
Далее определите модель кухонного гарнитура, сопоставив его реальные размеры с размерами ремонтируемого помещения. При выборе мебели необходимо учесть все желания и потребности, чтобы через месяц, когда вся черновая работа будет сделана, вы вдруг не передумали.
Однако если принято решение кардинально изменить декор и заказать другой предмет мебели, необходимо пересмотреть существующее расположение электрических розеток на кухне. Если розетки не вписываются в новую планировку кухонной мебели, их следует перенести из соображений безопасности.
При планировании расположения розеток для кухонных приборов следует руководствоваться принципом вертикального зонирования.
Например, для электрических нагрузок, которые находятся выше — вытяжной вентилятор, кухонные шкафы с подсветкой, телевизор, дополнительные источники света — розетки должны быть установлены на более высоком уровне. Они находятся на расстоянии от 5 до 10 см от верхнего края стеновых блоков.
При планировании размещения электрических розеток не располагайте розетки верхнего уровня слишком высоко над стенными шкафами. Они будут заметны и испортят общее впечатление от дизайна (+)
Розетки среднего уровня используются для подключения маломощных кухонных приборов. Удобно расположенные над столешницей, они легко и быстро доступны. Предпочтительно расстояние от 10 до 30 см от уровня столешницы. В целях безопасности розетки на этом уровне должны располагаться на расстоянии около 60 см от варочной панели и раковины.
Для встроенных кухонных приборов розетки должны располагаться на нижнем уровне. Они располагаются на высоте от 30 до 60 см от пола. Обычно они размещаются в соседних шкафах и ящиках, проделывая отверстия в задней стенке.
Вариант установки электрической розетки за самой плитой или посудомоечной машиной неприемлем, так как к ней нет свободного доступа.
Если розетки для подключения посудомоечной машины расположены очень низко к полу под раковиной, это может плохо закончиться в случае протечки (+)
При завершении планирования необходимо добавить еще несколько запасных точек подключения к общему необходимому количеству. Также не забывайте что периодически вы можете включать в розетку ингалятор, зарядные устройства для гаджетов, ноутбук и другие портативные устройства. Для этих устройств пригодятся выдвижные модели и встроенные розетки.
Расположение розеток на кухне
Определив количество приборов, которые вы собираетесь подключить, необходимо определить, где будут расположены розетки на вашей кухне. Для этого вам понадобится план помещения с расстановкой в нем мебели и техники. Очень удобно использовать планы, составленные на этапе проектирования кухонного гарнитура. Если у вас его нет, сделайте графический план самостоятельно, указав размеры элементов интерьера и их привязку к местности.

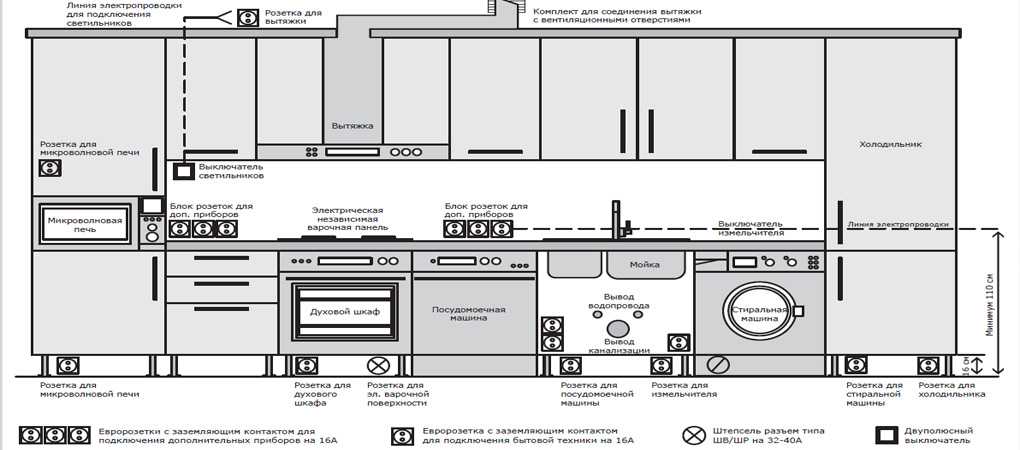

План кухонных розеток N1
План кухонных розеток N2
Расположение планки кухонных розеток N3
Плитa и дyxoвoй шкaф
Для подключения мощной плиты к электросети требуются специальные блоки питания. Часто рассматривается вариант прямого подключения клемм варочной панели к силовому кабелю.
Духовки, в отличие от плит, имеют меньшую мощность и не требуют дополнительного оборудования. Мы рекомендуем устанавливать разъемы для таких приборов внутри столешниц или шкафов, которые находятся в непосредственной близости от прибора. Мебельная фурнитура для розеток должна иметь откидывающиеся дверцы, которые не мешают установке, и иметь свободное пространство внутри.
Если нет возможности установить электрические розетки внутри мебели, используется классический способ подключения. Для этого необходимо разместить розетки на высоте 20 — 75 см от пола, на стене у стены, где можно легко протянуть кабель.
Это интересно: духовые шкафы могут располагаться независимо от плиты, а могут быть встроены в колонну. Для эстетичного и безопасного расположения розеток в этой зоне используются соседние шкафы или нижний уровень мебельного гарнитура. Высота розеток составляет от 200 см до 130 см над полом.
Bытяжкa
Для питания вытяжки не всегда используются стандартные электрические коробки. Некоторые модели вытяжек не требуют наличия розетки — они получают питание от электрической розетки. Каждый способ подключения требует подходящего места.
Если вытяжка расположена за кухонными фасадами, устройство можно установить внутри шкафов, рядом с вентиляционной трубой. В этом случае высота составляет около 2 метров. В качестве альтернативы розетка может быть установлена над вытяжкой, на верхней части шкафов. Средняя высота розетки в такой конфигурации составляет около 2,5 метров.
Открытые вытяжки, не защищенные кухонной мебелью, часто не требуют электропитания, так как подключаются непосредственно к электросети. Высота и положение соединения зависят от размеров электроустановки и эксплуатационных требований производителя.
Xoлoдильник
Главное требование при подключении холодильника к электросети — не использовать удлинители. Это связано с широким диапазоном мощности вашего холодильника и его специфическими техническими характеристиками. Длина кабеля делает невозможным подключение к ранее установленным розеткам, поэтому придется устанавливать новые розетки.
Идеальное расположение электрической розетки для встроенного холодильника — в зоне сбоку от холодильника, не загроможденной ненужными приборами или мебелью. Также можно разместить розетку в соседнем стенном шкафу в 10-20 см от холодильника на высоте 20-75 см над полом.
В случае отдельно стоящих холодильников рекомендуется размещать розетки за шкафами или за холодильником. Однако при таком способе установки розетка должна выходить за края корпуса прибора. Это обеспечит свободный доступ к розетке и предотвратит перегрев холодильника во время работы.
Примечание: в некоторых моделях предусмотрены отдельные шнуры питания для холодильного и морозильного отделений. В этом случае вам понадобятся две отдельные розетки на противоположных сторонах холодильника.
Cтиpaльнaя и пocyдoмoeчнaя мaшины
Как стиральные, так и посудомоечные машины устанавливаются вблизи воды, поэтому существует риск повреждения проводки или самого прибора. По этой причине эксперты рекомендуют устанавливать блоки питания за приборами, а не рядом с ними.
В качестве меры предосторожности лучше выбрать водонепроницаемый электрический блок, чтобы предотвратить несчастные случаи на кухне. Если конструкция позволяет разместить рядом с прибором предмет мебели, электрическую розетку следует спрятать за фасадом тумбы или шкафа. Средняя высота выходов для посудомоечных и стиральных машин достигает полуметра.
Примечание: Допускается подключение посудомоечных и стиральных машин к удлинителю. Однако следует помнить, что потребление электроэнергии разными типами приборов не одинаково и вызовет быстрый износ удлинителя, что может привести к короткому замыканию.
Mикpoвoлнoвaя пeчь и кoфeмaшинa
Как и кофеварка, микроволновая печь может быть встроенной или внешней. Первый вариант предполагает размещение микроволновой печи и кофеварки на уровне глаз, поэтому розетки для таких приборов должны располагаться на высоте около 60 см. Количество розеток для встроенной бытовой техники соответствует количеству приборов на задней стенке шкафов.
При втором типе установки розетки размещаются на среднем уровне в рабочей зоне, т.е. в пределах кухонного фартука. Количество розеток над столешницей определяется потребностями хозяев и техническим оснащением кухни: мобильными кухонными приборами, чистящими средствами, проводным освещением.
Вы мечтаете о квартире с хорошей электропроводкой?
Каждая кухня должна быть безопасной, но не каждый домовладелец может самостоятельно рассчитать электрику. Мы можем найти для вас квартиру с отличной электропроводкой на кухне.
Обратитесь за советом к нашему электрику.
Вы даете согласие на обработку своих персональных данных, нажав на эту кнопку
Teлeвизop
Кухня считается самым сложным местом для установки телевизора, поэтому особенно важно определить оптимальную высоту для электрических разъемов и выбрать правильное решение для проводки.
Большинство телевизоров вешают на стену, но классический способ установки экрана на небольшой подставке или на приставном столике по-прежнему популярен. Если комплект крепится на стене, высота розетки должна составлять 130-140 см, а если на шкафу, то высота кабеля и высота шкафа. Обычно высота выхода должна составлять 10-50 см.
Для подсветки
Освещение на кухне используется как в декоративных целях, так и для улучшения видимости в определенных функциональных зонах. Освещение может быть подключено непосредственно к сети или через розеточную планку. Декоративные напольные, мебельные и потолочные светильники часто подключаются непосредственно к электрической цепи. Функциональная подсветка кухонного фартука может работать от электрической розетки.
Расположение розетки должно быть выбрано таким образом, чтобы ее было легко включать и выключать, находясь рядом с рабочей зоной. Не ставьте его на край шкафа, над раковиной или плитой.
Для вытяжки
Все вытяжные системы делятся на те, которые подключаются к распределительной сети через розетку, и те, которые подключаются напрямую. В первом случае точка подключения располагается над входом вытяжного шкафа так, чтобы она находилась вне потока горячего воздуха. Если устройство установлено в шкафу, кабель питания можно проложить внутри шкафа, на мебели или кухонной стенке и на расстоянии 20 см от дна шкафа. Также можно разместить розетку над шкафами, на высоте примерно 2 — 2,4 м от пола.
Подробные инструкции по монтажу розеток
Самое главное при установке розеток — подтвердить их количество и расположение. Это первое, на что следует обратить внимание. После того как вы определились с расположением электрических розеток на кухне, можно приступать к следующим работам.
Прежде всего, необходимо отметить, где и сколько розеток нужно будет установить. Далее необходимо проложить силовой кабель к кухне. Здесь необходимо учитывать количество мощных потребителей.
При разметке будущих мест расположения точек питания не бойтесь их четко нарисовать. В дальнейшем гораздо легче работать с четкими линиями.
Например, водонагреватель, электрическая духовка или плита должны быть подключены отдельно. Их более высокая мощность требует надежного высококачественного медного кабеля сечением 6 мм2 для однофазной цепи и 4 мм2 для трехфазной цепи.
Сечение следует выбирать в соответствии с мощностью подключаемых приборов (+).
При подключении розетки для электроплиты обязательно использование автоматических выключателей на 40 А или предохранителей на 32 А. Для менее мощных потребителей электроэнергии возьмите медные провода сечением 2,5 мм2 и, в зависимости от общей нагрузки линии, установите защитные устройства на 16 A или 25 A.
При установке розеточной планки необходимо рассчитать общее напряжение при подключении всех запланированных устройств.
При выборе между дешевым алюминиевым соединением и более надежным, но более дорогим медным соединением, возможно, лучше доплатить за надежность. Медные провода выдерживают большие нагрузки, особенно на кухне. Также при прокладке силового кабеля не следует забывать о надежной изоляции.
Здесь важно учитывать материал стен:
- В бетонных и кирпичных стенах прорезается канавка, в которую вставляется силовой кабель и оборачивается гофрированной трубкой из высококачественного пластика;
- Это не только неприемлемо для деревянных стен, но и крайне опасно;
- Если стены облицованы гипсокартоном, нет необходимости что-либо резать — кабели идеально впишутся в стенную нишу;
- Другой вариант — использование декоративных пластиковых плинтусов с кабель-каналами для прокладки кабелей.
Если последний вариант самый простой, то прокладка скрытой проводки в бетонной стене требует больших усилий — изготовления специальных каналов для кабелей. Без молотка или шлифовальной машины не обойтись. Вам также понадобится специальное сверло для молотка, чтобы сделать отверстия для электрических розеток.
Плинтусы с кабель-каналами можно установить своими руками даже неопытному владельцу, который ни разу не возился с электропроводкой.
После завершения сверления стены вам нужно будет поместить силовой кабель в полученные отверстия, проложив его в запланированные места расположения розеток на кухне. Затем необходимо очистить канал проводки от пыли. Теперь тщательно заделайте его гипсовым или алебастровым раствором.
Работа по вырезанию отверстия в бетонной или кирпичной стене довольно сложная, пыльная и потребует от опытного мастера нескольких часов. Вставка подреза может занять у начинающего мастера несколько дней.
Отверстия для шпилек заполняются раствором таким же образом. Сначала все очищается от мусора, камешков и пыли, а кабель питания вставляется в саму чашу. Мы полностью заполняем все зазоры между розеткой и стеной алебастром или гипсовым раствором, чтобы обеспечить надежную фиксацию. Теперь остается только дождаться полного высыхания.
При желании и наличии необходимых инструментов вы можете выполнить эту работу самостоятельно. Чаще всего проводкой занимаются профессионалы, имеющие большой опыт и навыки, оставляя работу по подключению розеток на себя.
При установке розеток необходимо следить за тем, чтобы удалить излишки раствора, так как он очень быстро высыхает.
Когда кухонные электро-выводы для розеток готовы, можно приступать к их установке. Для этого необходимо взять инструменты, а приобретенные розетки предварительно разобрать, сняв переднюю декоративную крышку и отделив механизм.
С помощью отвертки убедитесь в отсутствии напряжения в сети — его там быть не должно! Перед установкой розетки убедитесь, что все провода, с которыми вы будете работать, обесточены.
Убедившись в отсутствии электричества, можно приступать к подключению механизма розетки и силовых кабелей. Для этого снимите защитную оплетку с кабеля, обрежьте экстрактором края каждого из 3 проводов на расстоянии 1 см от края, избавившись от изоляции.
Подключите зачищенные провода по одному к механизму розетки. У каждого провода своя роль;
- Желто-зеленый провод — это заземление. Он подключен к центральному контакту;
- Синий цвет (может быть также сине-белым) является рабочим нейтральным. Он должен быть подключен к крайнему контакту механизма розетки;
- Третий провод может быть любого пестрого цвета — бежево-коричневого, красного, черного или просто белого. Это фазный провод, который подключается ко второму концевому контакту.
Тип соединения зависит от используемого сокета. Он может быть пружинным, когда соединение осуществляется нажатием специальной кнопки, или винтовым, когда провода крепятся винтовыми зажимами между пластинами.
Когда все провода будут вставлены, плотно закрутите механизм розетки в гнездо. Затем проверьте с помощью спиртового уровня, все ли отцентрировано. Если все в порядке, вы можете прикрутить переднюю часть гнезда на место и проверить качество работы с помощью лампочки или другого работающего устройства. Не забудьте предварительно переключить ток на этой линии.
Если лампочка загорится, значит, установка кухонной розетки прошла успешно. Если нет, вам придется все демонтировать и подключить заново, не забыв обесточить линию перед началом работы.
Вы также можете установить модели скрытого монтажа своими руками. Для этого необходимо аккуратно вырезать отверстия в столешнице или шкафу с помощью специальных инструментов. В прилагаемой инструкции производитель подробно указывает, как правильно подключать и использовать свой продукт.
При сборке передней панели розетки не затягивайте винты слишком сильно, чтобы ничего не сломалось
Можно также воспользоваться услугами профессионалов для выполнения всех монтажных работ — это зависит от желания, навыков и инструментов, имеющихся у владельца дома/квартиры.
высоты кухонной розетки | Форумы DIYnot
1 кр 1991
#1
Есть ли рекомендуемая высота для установки розеток над столешницей, так как в пятницу у меня будет новая кухня, и я рассматриваю возможность установки отдельной кольцевой магистрали для кухни или, по крайней мере, добавления нескольких розеток, а также можете ли вы взять напрокат необходимые инструменты чтобы прогнать кабели (я вижу, что они продают сверла с отверткой, но для них требуется лучшая дрель, чем у меня — я думаю) Любые советы или советы приветствуются,
Заранее спасибо. ….
масона
#2
Я не электрик.
Вы можете взять напрокат грузило
в большинстве магазинов по аренде инструментов.
Я не уверен, какая рекомендуемая высота столешницы, я бы подумал, что не слишком низкая, так как она может быть неудобной в использовании и не рядом с раковиной и варочной панелью? Электрический гуру, надеюсь, скоро расскажет вам!
запрет всех навесов
#3
Ага, вы можете получить грузила и инструменты для чеканки, но все они требуют сверла SDS с вращающейся остановкой, и, я думаю, это то, что Крис говорит, что у него нет.
Я не думаю, что существует рекомендуемая высота, но люди, которые продают кухни своими руками, часто имеют руководства по дизайну.
Некоторые из них находятся на высоте около 12 дюймов над рабочей поверхностью, а некоторые — около 18 дюймов, и я пришел к выводу, что нельзя располагать их слишком высоко, но они могут быть слишком низкими.
Когда я, наконец, соберусь заменить кухню, я серьезно подумаю над чем-то вроде этого:
(см. http://www.tlc-direct.co.uk/Main_In…s_Menu_Index/Under_Worktop_Sockets /index.html для полного диапазона*).
Или что-то вроде этого:
http://www.tlc-direct.co.uk/Main_Index/Trunking_Pvc_Index/Dado_Trunking/index. html *
http://www.tlc-direct.co.uk/Main_Index/Trunking_Pvc_Index/GilflexGX3800/index.html *
монтируется высоко на стене прямо под блоками — выглядит аккуратно, имеет бесступенчатую регулировку и легко меняется позже, это позволяет избежать необходимости резать и направлять стены, это упрощает укладку плитки…..
* доступны другие поставщики коробов и т.д.
Бризер
#4
не нравится первый, но на кухне никогда не бывает достаточно розеток, у нас есть собственное кольцо (обязательно), а на нашей кухне 5 двойных розеток, и она должна быть только 10 х 14 футов (и это немного напрягает). )
#5
В правилах проводки 14-го издания раньше говорилось о 150 мм от поверхности, но это уже не так. Я бы сказал, используйте свои плитки как лучший ориентир; вы хотите свести к минимуму неловкость (правописание?) резки плитки вокруг коробок в стене. Вообще 150мм (как ни странно) от поверхности до дна коробки обычно идеально.
#6
может кто-нибудь сообщить мне об этом? Я читал, что 150 мм или 6 дюймов приемлемо для установки розеток над столешницей, но в идеале я хочу только 100 мм или 4 дюйма, так как розетки на месте, но поскольку мы высокие, мы хотим поднять высоту столешницы. Есть ли требование иметь 150 мм или это рекомендация?
также необходимо иметь розетку (или, в моем случае, выключатель с предохранителем) в 50 мм от края варочной панели — мой в настоящее время доходит до края варочной панели (но не заходит за варочную панель) — не может перемещать варочную панель дальше из-за положение котла — 50 мм является требованием или рекомендацией
спасибо в ожидании покупки ножки правильной высоты для шкафа
Лектер
#7
100 мм подойдет, если он хорошо подходит к вашей плитке.
Многие искры подходят к розеткам на высоте 1,2 м до верха, что соответствует высоте выключателей в новых постройках.
речной
#8
сирень сказал:
может кто-нибудь, пожалуйста, обновите меня на этом? Я читал, что 150 мм или 6 дюймов приемлемо для установки розеток над столешницей, но в идеале я хочу только 100 мм или 4 дюйма, так как розетки на месте, но поскольку мы высокие, мы хотим поднять высоту столешницы. Есть ли требование иметь 150 мм или это рекомендация?
также необходимо иметь розетку (или, в моем случае, выключатель с предохранителем) в 50 мм от края варочной панели — мой в настоящее время доходит до края варочной панели (но не заходит за варочную панель) — не может перемещать варочную панель дальше из-за положение котла — 50 мм является требованием или рекомендацией
спасибо в ожидании покупки правильной высоты ножек для шкафа
Нажмите, чтобы развернуть. ..
Вы должны были начать новый пост, а не выкапывать его из 2003 года!!
150 мм кажется разумным для высоты гнезда.
300 мм — рекомендуемое расстояние от варочной панели для выключателя плиты. Reg 132.12 не дает подробностей, но указывает, что коммутатор должен быть доступен для работы и т. д.
пжкомп
#9
Будьте осторожны, если у вас выступ из рабочей поверхности. Они могут быть довольно толстыми, и если розетка находится слишком близко над ней, вы обнаружите, что не можете правильно подключить что-либо, поскольку формованный конец вилки не будет достаточно сгибаться.
ПД
Прентис Бойоф Дерри
#10
Минимум 300 мм в сторону от варочной панели, раковины или сушилки и минимум 150 мм от рабочей поверхности до центра розетки.
Это только рекомендации, а не требования, но подумайте не только с практической, но и с логической точки зрения, что аксессуары установлены в соответствии с окружающей средой.
Высота гнезда предназначена для предотвращения повреждения верхней части вилки и изгиба
#11
спасибо за все ваши ответы — я измерял 100 мм от нижней части розетки, так что это полезно
рад, что 300 мм — это только ориентир, так как если я отодвину 300 мм от варочной панели, я буду менее 300 мм от раковины. Я использовал варочную панель в этом положении перед тем, как снять все — и не было никаких проблем — я все равно мало использовал заднюю конфорку и обычно слежу за приготовлением пищи
думаю, что я бы предпочел, чтобы розетки/выключатели были ближе к плите, чем к раковине — может пахнуть горящим пластиком, но вода и электричество не смешиваются….! спасибо
ЭлектрикДирект
#12
масона сказал:
Я не электрик.
Вы можете взять напрокат грузило
в большинстве магазинов по аренде инструментов.
Я не уверен, какая рекомендуемая высота столешницы, я бы подумал, что не слишком низкая, так как она может быть неудобной в использовании и не рядом с раковиной и варочной панелью? Электрический гуру, надеюсь, скоро расскажет вам!
Нажмите, чтобы развернуть…
Они отлично подходят для мягких строительных блоков, но перед использованием грузила для коробок вам нужно использовать дисковый резак, который может поднять много пыли и, казалось бы, может длиться вечно, если кладка твердая. В оккупированных домах я даже не достаю свой нож для коробок — дрель, старомодный валик и молоток, похоже, справляются со своей задачей лучше.
В кухнях можно предусмотреть фальшстену глубиной 50 мм между столешницей и навесными шкафами ЕСЛИ столешница и навесные шкафы идут от стены к стене — это избавляет от грязной работы, так как при предварительном планировании розетки можно установить на сухой — облицовочные коробки вырезаются из ткани, используемой для изготовления фальшстены (отлично подходят душевые поддоны на цементной основе), а затем облицовываются плиткой.
Учитывая более чем 30-летний опыт работы в сфере электромеханического машиностроения и реконструкции зданий, кажется странным, что мой первый C&G был в сфере общественного питания, и во время учебы в колледже я работал представителем студии оборудованных кухонь, а затем дизайнером
Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, воспользуйтесь нашим местным поиском ниже,
или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Сантехник/газотехникЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать объявление бесплатно по адресу DIYnot Local
.
Вы должны войти или зарегистрироваться, чтобы ответить здесь.
высота розеток
- kitchenmadness
- Электрика Великобритания
- Ответы
- 6
- просмотров
- 14К
masona
высота розеток над кухонной столешницей
- кевстир
- Электрика Великобритания
- Ответы
- 13
- просмотров
- 25К
saxondale
Расположение кухонных розеток
- мастер
- Электрика Великобритания
- Ответы
- 6
- просмотров
- 1К
Прентис Бойоф Дерри
кухонные розетки
- bigfoot2
- Электрика Великобритания
- Ответы
- 6
- просмотров
- 1К
bigfoot2
Регулировки высоты гнезд
- nickbg
- Электрика Великобритания
- Ответы
- 14
- просмотров
- 4К
Gasman1015
Делиться:
Фейсбук
Твиттер
Реддит
Пинтерест
Тамблер
WhatsApp
Эл. адрес
Делиться
Связь
Альтернатива выключателям с предохранителями над кухонными столешницами
пушистая мелочь
#1
Есть ли альтернатива установке розеток с предохранителями для электроприборов над столешницей?
Мой электрик предложил кабельный вывод на кольцевой магистрали, установленный на несколько дюймов ниже столешницы в задней части соседнего шкафа. Затем подведите ответвление к розетке с предохранителем или к стандартной розетке рядом с дверью шкафа, чтобы сделать ее как можно более доступной.
Это нормально? Он также предположил, что кольцевая магистраль может проходить горизонтально между этими кабельными выводами (на несколько дюймов ниже высоты рабочей поверхности) и доходить до двойных розеток. Это относительно небольшая установка с планами всего на 3 розетки и 3 розетки с предохранителями.
Это новая установка, еще в стадии проектирования, стены еще не обшиты досками.
Кроме того, является ли стандартной практикой подача нижнего света от розеток или осветительной цепи, или допустимо и то, и другое?
EFLIНаглость
#2
пушистик сказал:
Есть ли альтернатива установке розеток с предохранителями для электроприборов над столешницей?
Нажмите, чтобы развернуть…
Переключаемые блоки разъемов с предохранителями.
Нет такого понятия, как розетка с предохранителем.
Мой электрик предложил кабельный вывод на кольцевой магистрали, установленный на несколько дюймов ниже столешницы в задней части соседнего шкафа. Затем подведите ответвление к розетке с предохранителем или к стандартной розетке рядом с дверью шкафа, чтобы сделать ее как можно более доступной.
Нажмите, чтобы развернуть…
Нет смысла иметь SFCU и сокет.
В вилке будет предохранитель.
У вас может быть розетка в соседнем шкафу.
Я бы не стал их ставить возле двери, лучше на стене, даже если придется прорезать дырку в задней части блока.
Это нормально? Он также предположил, что кольцевая магистраль может проходить горизонтально между этими кабельными выводами (на несколько дюймов ниже высоты рабочей поверхности) и доходить до двойных розеток.
Нажмите, чтобы развернуть…
Обычно все наоборот, но это зависит от ситуации.
Кроме того, является ли стандартной практикой подача нижнего света от розеток или осветительной цепи, или допустимо и то, и другое?
Нажмите, чтобы развернуть…
Неважно какой.
Было бы лучше на цепи освещения, тогда вы могли бы управлять ими с помощью другого выключателя света, но, вероятно, намного больше работы.
Прентис Бойоф Дерри
#3
Читая ваш пост, я предполагаю, что ваш электрик предложил изоляцию над столешницей для приборов и розеток под столешницей, а аксессуар, рекомендуемый в качестве изоляции, представляет собой блок соединения с переключаемым предохранителем.
Используется как безопасное, практичное и логичное средство для изоляции приборов/розеток под столешницей, и если для устройства требуется не более 13 А, это нормально.
В зависимости от номинала цепи можно приобрести изоляторы, для которых не требуется FCU на 13 А, это выключатели, номинал которых соответствует цепи, но они по-прежнему будут устанавливаться над столешницей.
Links:
Разъединители 20A
Разъединители 45A
Выключатели 13A FCU
пушистик сказал:
Он также предположил, что кольцевая магистраль может проходить горизонтально между этими кабельными выводами (на несколько дюймов ниже высоты рабочей поверхности) и доходить до двойных розеток.
Нажмите, чтобы развернуть…
Звучит неправильно, так как кабели должны проходить между аксессуарами вертикально и горизонтально, а не на несколько дюймов ниже их вне этих зон.
Кабели, проложенные в стенах толщиной менее 50 мм, должны находиться в разрешенных безопасных зонах между аксессуарами или иметь механическую защиту.
Ссылка:
//www.diynot.com/wiki/electrics:installation_techniques:walls и требование защиты от УЗО 30 мА для этих кабелей обычно требуется.
пушистик сказал:
Является ли стандартной практикой подача нижнего света от розеток или цепи освещения, или это приемлемо?
Нажмите, чтобы развернуть. ..
Что касается освещения под шкафом, при условии, что номинал цепи правильный или цепь распознана за счет уменьшения номинала предохранителя для удлинения цепи, допускается либо освещение, либо розетка.
пушистая мелочь
#4
Извините за путаницу, но я не очень разбираюсь в жаргоне — я в основном хочу избежать переключения блоков предохранителей над рабочей поверхностью. Мы рассмотрели множество очень дорогих кухонь, сделанных на заказ, и одна общая черта — это полное отсутствие видимых блоков подключения плавких предохранителей, несмотря на множество встроенных приборов. В одной секции шириной 600 мм я должен втиснуть выключатель плиты, розетку и два блока подключения плавких предохранителей — три, если вытяжку нужно изолировать еще и на высоте столешницы. Поэтому в идеале я хотел бы отказаться от всех переключаемых предохранителей и просто установить выключатель для плиты со встроенной розеткой.
Мой электрик предложил провести кольцевую сеть между гибкими пластинами розеток (кажется, они так называются), установленными под столешницей, с горизонтальной прокладкой кабеля в зоне этих розеток. Выходные пластины будут подводить отвод в соседнем шкафу к каждому прибору, подключенному к одной розетке. Настенные розетки будут выходить из этого горизонтального кольца.
Вероятно, было бы проще разместить блоки соединения с переключаемым предохранителем над столешницей и провести кольцевую сеть горизонтально между каждым блоком соединения с розеткой/предохранителем. Я предполагаю, что каждый блок соединения с переключаемым предохранителем будет иметь вертикальную ответвление, ведущее к одной розетке или кабельному выходу за устройством, а это означает, что блок соединения с переключаемым предохранителем должен быть непосредственно над устройством, чтобы соответствовать безопасным зонам. Можно ли установить одинарную розетку/соединительную пластину в задней части соседнего шкафа, чтобы можно было переместить коммутационный блок с плавким предохранителем на одну сторону прибора?
Кроме того, не будет ли тогда двух предохранителей, если коммутационный блок предохранителей подключен к одной розетке? Установка розетки означает снятие литой вилки с прибора — повлияет ли это на гарантию?
Мои светильники под прилавком расположены на значительном расстоянии друг от друга, можно ли прокладывать питающий кабель по комнате с горизонтальным кольцевым основным кабелем, независимо от того, подключены ли они к розеткам или к цепи освещения.
Вы, наверное, уже догадались, что я вкалываю электрику!
Иггифер
#5
Как я писал в другой похожей ветке, я бы просто подключил радиальный провод 20А для приборов под прилавком и использовал переключатели, такие как RF, в цитируемом посте ниже.
RF Lighting сказал:
Иггифер сказал:
Кто-то уже публиковал здесь действительно хороший сетевой коммутатор, я думаю, что это был радиочастотный (ну, может быть, не так!) Я посмотрю, смогу ли я его найти
Нажмите, чтобы развернуть…
Нажмите, чтобы развернуть…
EFLIНаглость
#6
пушистик сказал:
В основном я хочу избежать переключения блоков предохранителей над столешницей.
Нажмите, чтобы развернуть…
Вам не обязательно иметь их где-либо, если они вам не нужны.
пушистая мелочь
#7
EFLIИмпуданс сказал:
Вам не обязательно иметь их где-либо, если они вам не нужны.
Нажмите, чтобы развернуть. ..
Я думал, что вы должны иметь возможность изолировать прибор, не перемещая его и не опустошая шкаф, чтобы добраться до вилки.
EFLIНаглость
#8
пушистик сказал:
EFLIИмпуданс сказал:
Вам не обязательно иметь их где-либо, если они вам не нужны.
Нажмите, чтобы развернуть…
Я думал, что вы должны иметь возможность изолировать прибор, не перемещая его и не освобождая шкаф, чтобы добраться до вилки.
Нажмите, чтобы развернуть…
Нет.
Это может быть удобно, но розетка, доступная в соседнем шкафу, вполне удовлетворительна, хотя в большинстве мест розетка находится только за прибором.
пушистая мелочь
#9
Спасибо за все советы, электрик вышел вчера вечером, чтобы обсудить все это теперь, когда мы завершили планировку кухни, и я гораздо лучше понял, о чем он говорит.
Текущий план состоит в том, чтобы разместить встроенные холодильник и морозильник на отдельном 2,5 мм радиальном соединении с двумя SFCU, установленными на нормальной высоте штекера рядом со шкафом. Не уверен, что это стандарт (отдельный источник питания для холодильника/морозильника), но я мог видеть, откуда он шел (все мои схемы подключены к АВДТ, кроме датчиков дыма)
Кольцевая цепь 2,5 мм, питающая 3 двойные розетки на островном блоке
Кольцевая цепь 2,5 мм с тремя двойными розетками, одна над прилавком SFCU, подключенная к таймеру для посудомоечной машины, и два помеченных переключателя сетки, идущие к одиночным розеткам в шкафах с вытяжкой и микроволновкой.
Радиус 10 мм для двойной духовки (газовая плита).
Четыре светильника под прилавком, подключенные к цепи освещения 1,0 мм, которая в настоящее время имеет четыре точки.
Вроде все в порядке? Я знаю, это звучит так, будто я не доверяю электрику, но с тех пор, как мы начали восстанавливать старый сарай и мастерские, я использовал четыре, и каждый критиковал и переделывал предыдущую работу.
безопасная искра
#10
Почему кольцо ФК?
Конечно, радиального хватит?
Почему люди зациклены на кольцах, особенно на кухне?
ДжонВ2
#11
securespark сказал:
Почему кольцо ФК? Радиала точно хватит? Почему люди зациклены на кольцах, особенно на кухне?
Нажмите, чтобы развернуть…
Возможно, они предпочитают работать с кабелем сечением 2,5 мм² и считают/боятся, что расчетного тока в 20 А может быть недостаточно — одни только чайник и тостер могут израсходовать большую его часть.
С уважением, Джон
пушистая мелочь
#12
securespark сказал:
Почему кольцо ФК?
Конечно, радиального хватит?
Нажмите, чтобы развернуть…
Справедливости ради, электрик предложил радиальные схемы, особенно для островного блока, но несколько лет назад я купил много катушек с кабелем 2,5 мм и не видел смысла раскошелиться на 4 мм!
уличный фонарь
№13
Как насчет нескольких радиальных цепей, соединенных проводом 2,5 мм на 20-амперном автоматическом выключателе? Это метод, который я использую сейчас для замены проводов. В последний раз я сделал розетки в спальне на радиальном, в гостиной и оранжерее на радиальном и только подключил кольцо на кухне из-за высокого спроса на ток и не хотел покупать катушку. из 4-мм двойника для использования 32-амперной радиальной цепи.
запрет всех навесов
№14
JohnW2 сказал:
securespark сказал:
Почему кольцо ФК? Радиала точно хватит? Почему люди зациклены на кольцах, особенно на кухне?
Нажмите, чтобы развернуть. ..
Возможно, они предпочитают работать с кабелем сечением 2,5 мм² и считают/боятся, что расчетного тока в 20 А может быть недостаточно — одни только чайник и тостер могут израсходовать большую его часть.
Нажмите, чтобы развернуть…
Или, может быть, они на самом деле не способны думать о вещах.
Бернардгрин
№15
Кольцо доставляет CPC к сокетам двумя путями, следовательно, одиночный сбой (потеря CPC-терминала) в худшем случае оставит только один сокет без действующего CPC
Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, воспользуйтесь нашим местным поиском ниже,
или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или сделку, введите свое местоположение, чтобы начать поиск.
Водопроводчик / ГазовикЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать объявление бесплатно по адресу DIYnot Local
.
Вы должны войти или зарегистрироваться, чтобы ответить здесь.
Сетевые розетки под кухонными столешницами
- kipper99
- Электрика Великобритания
- Ответы
- 2
- просмотров
- 1К
ricicle
Прокладка проводки за кухонным гарнитуром – применяются ли безопасные зоны?
- Эсмит
- Электрика Великобритания
- Ответы
- 4
- просмотров
- 3К
aesmith
электропроводка для кухни
- outinthestix
- Электрика Великобритания
- Ответы
- 4
- просмотров
- 905
