Розетка за посудомоечной машиной: высота где устанавливать и степень защиты

Проблемы при проектировании кухни | Maria Gubina

Первое с чего начинает создаваться обстановка дома — это кухня. И речь пойдет не о том, какие они бывают, а о проблемах проектирования, с которыми заказчик сталкивается уже после того, как кухню начали монтировать. Самое неприятное, что многие начинающие дизайнеры совершают данные ошибки, а заказчик просто не знает всех нюансов.

Обычно интернет-статьи о проектировании кухонь ограничиваются выбором высоты рабочей поверхности, расположением функционального треугольника (мойка, варочная поверхность, холодильник) и еще парой-тройкой стандартных правил. Но помимо основных норм проектирования, есть и дополнительные, о которых зачастую не знают ни заказчик, ни начинающий дизайнер.

Ниже мы описали основные проблемы в проектировании, которые очень сложно исправить, когда отделочные работы в помещении уже завершены:

1. Установка кухни в нишу или углом.

Когда кухни ставят в нишу или углом, могут возникнуть следующие проблемы при эксплуатации:

• Ручка шкафа упирается в стену и не дает полноценно открыть его. Эта проблема особенно актуальна, если внутри крайнего шкафа у стены у Вас есть выкатные ящики. При таком расположении они не будут выкатываться.
• Фасад царапает стену при открывании или бьет стену ручкой, портя тем самым покрытие стен.

Чтобы избежать таких проблем, при проектировании кухонь мы предусматриваем технические планки у стен и в углу кухни. Помимо устранения проблем с открыванием, с помощью таких элементов кухни можно свободно во внутреннем пустом пространстве пропустить, например, стояк отопления или газовую трубу, не нарушая конструкции обычного шкафа!

2. Проектирование электрических выводов в кухне.

Проектирование электрики — это отдельный раздел при проектировании кухонь. Здесь есть свои подводные камни и особенности. Основные ошибки, которые допускаются это:

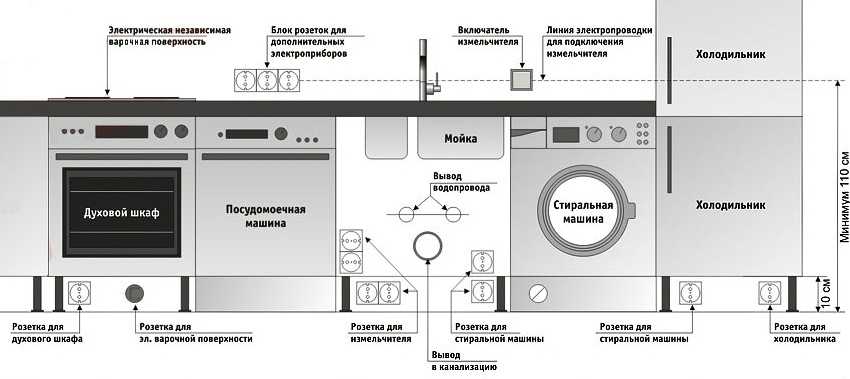

• Размещение розетки для посудомоечной машины или холодильника за самим прибором. Этого делать НЕЛЬЗЯ! Так как при поломке прибора или, если Вы захотите его обесточить, Вам будет необходимо его полностью выдвинуть, что практически невозможно. Также, при таком размещении розетки, прибор может просто не войти в нишу, предназначенную для него. Во избежание данных проблем розетку необходимо разместить за цоколем соседнего модуля.

Все розетки для техники, размещаемой в нижних модулях, мы проектируем в зоне цоколя кухни, так как цокольная планка у большинства кухонь съемная. Для доступа к розеткам Вам будет достаточно снять цокольную планку.

Но и у этого пункта есть исключения:

Розетки для измельчителя мусора. Их неправильное расположение может вызвать короткое замыкание, при прорывах воды или замачивании стен. Ошибочно их располагать в нижней части модуля для мойки. Для безопасной эксплуатации прибора их необходимо размещать на безопасной высоте от воды, непосредственно справа или слева от мойки, в этом же модуле.

• Розетки для встраиваемой техники в высокие пеналы (духовые шкафы, микроволновые печи, пароварки и кофемашины). Для данной категории бытовых приборов размещение розеток в зоне цоколя будет ошибочным, так как зачастую у современных производителей техники длина провода для подключения недостаточная. При проектировании данных приборов розетки можно размещать за самими приборами, обычно там есть «карманы», которые позволят без проблем подключить технику и встроить сам прибор. НО! ТОЧНОЕ МЕСТО, где располагается данный «карман» зависит от марки и модели техники.
• Выводы электричества для подсветки рабочей поверхности. Если выводы для подсветки кухни выполнены неверно, Вы поймете это лишь тогда, когда понадобится заменить перегоревший трансформатор. Если его разместить в труднодоступных местах, то замена будет практически невозможна. Во избежание данной ситуации мы размещаем выводы за задней стенкой навесного шкафа, в этом случае все провода и трансформаторы укладывают после монтажа на крышку верхнего шкафа. При таком размещении, Вы их не увидите, но всегда сможете без труда добраться до них. Помимо этого, если подсветка без встроенного включателя, то нужно не забыть о размещении дополнительной клавиши для включения и выключения света.
• Еще одной проблемой является неправильное размещение вывода для подключения вытяжки. Часто его ошибочно размещают за самой вытяжкой, при таком расположении розетки, для обесточивания прибора придется снимать верхний кожух или телескопический короб. Правильным решением данной проблемы будет размещения вывода для подключения вытяжки над вытяжкой, либо в модуле с вытяжкой (если прибор встраиваемый).

Это основные проблемы, которые возникают при проектировании электрических выводов в кухне. Есть еще множество нюансов, но они зависят от размещения кухни и рассматриваются при создании каждого проекта индивидуально.

3. Посудомоечная машина в высоком шкафу под духовкой.

Эта ошибка часто встречается при проектировании кухни в маленьких пространствах. Допускать такое местоположение посудомоечной машины НЕЛЬЗЯ. И дело тут не в вибрации приборов, хотя и в них тоже. Основной проблемой такого размещения приборов является скорый выход из строя техники над посудомоечной машиной. При эксплуатации посудомоечной машины после завершения программы мытья в камере образуется избыток пара, который при открывании прибора поднимается вверх. Если у Вас над посудомоечной машиной встроен духовой шкаф или любой другой прибор, то весь пар и влага будут втянуты им внутрь. У большинства приборов вентиляционный канал находится внизу. Таким образом, влага со временем будет накапливаться, образуя налет и негативно влияя на саму технику.

Единственным выходом из данной ситуации является перенос одного из приборов в другое место.

4. Размещение холодильника в кухне.

• Самая неприятная ошибка, которая не позволит Вам пользоваться прибором — это размещение отдельно стоящего холодильника в нишу без зазоров. Внешние габариты всех отдельно стоящих холодильников в открытом состоянии больше, чем размеры этого же прибора в закрытом состоянии. То есть для открывания дверей холодильнику необходимо свободное пространство, которое может быть до 5 см справа и слева от прибора. Этот момент необходимо учитывать при проектировании. Проблем можно избежать, внимательно ознакомившись с технической документацией перед началом проектирования кухни.
• Верхний зазор для вентиляции. Если дизайнер забывает запроектировать верхний зазор для вентиляции холодильника, то переизбыток горячего воздуха, который накапливается за прибором, в скором времени приведет к выходу прибора из строя. Холодильнику необходимо свободное пространство над ним и за его задней стенкой. То же самое касается встраиваемых моделей, в их случае ОБЯЗАТЕЛЬНА вентиляционная решетка в цокольной планке под прибором.

Учитывая эти нюансы, Ваша техника прослужит очень долго.

5. Вытяжка и вентиляционный канал.

Самой распространённой ошибкой является большая протяженность канала и диаметр воздуховода. Неопытные дизайнеры иногда предлагают перенести вытяжку на противоположную сторону кухни. Но заказчик должен знать, что стандартный прибор при каждом повороте вентиляционного канала теряет от 10% до 20% от заявленной производителем мощности.

Что касается диаметра воздуховода, значительное уменьшение (переход) стандартного вывода прибора в другой размер трубы воздуховода создает следующие проблемы:

• Уменьшение скорости забора испарений от варочной поверхности
• Повышение нагрузки на мотор вытяжки (соответственно сокращение срока ее эксплуатации)
• Повышение шума при работе прибора (может доходить до увеличения в несколько раз от заявленной производителем величины).

Стыки вентиляционных каналов должны быть герметичные, а сами трубы лучше использовать с ровной поверхностью, опять же для уменьшения сопротивления потоку воздуха.

Во избежание этих проблем дизайнеру необходимо учитывать требования указанные в технической документации к выбранному Вами прибору.

6. Симметрия и дробление фасадов

(стандартная размерность модулей кухни).

Наверное, самый болезненный момент при проектировании — проект, в котором множество несогласованных между собой элементов. НЕ СТОИТ ИСПОЛЬЗОВАТЬ БОЛЬШОЕ КОЛИЧЕСТВО разноразмерных по ширине шкафов в одном проекте. Это обусловлено не только эстетическими моментами, но и функциональными.

Больше шкафов не означает, что будет больше пространства внутри. Пространство будет пропадать из-за толщины корпусов. Более того, многие начинающие дизайнеры устраивают так называемый «лес фасадов», что негативно сказывается на красоте кухни.

У европейских производителей есть определенный размерный ряд кухонь, соблюдая который всегда можно создать завершенный и красивый проект.

Чем меньше дробления фасадов кухни и симметричнее сама кухня, тем целостнее и гармоничнее смотрится интерьер. Пример грамотной организации кухонных модулей можно увидеть на одном из наших проектов ниже.

Соблюдая эти правила, Вы сможете получить продукт, которым будет комфортно пользоваться, и который будет радовать Вас день ото дня!

Розетка для посудомоечной машины: её разновидности и выбор

С появлением в вашем доме автоматической посудомойки придётся решать проблемы её подключения. Кроме подвода и отвода воды, необходимо обеспечить вашу помощницу надёжным питанием. Для реализации сего предприятия вам обязательно потребуется розетка для посудомоечной машины.

Розетку нужно оборудовать отдельную, специально для вашего агрегата. Необходимость отдельной розетки обусловлена тем, что посудомойки, как правило, имеют большую потребляемую мощность. В этом случае использование удлинителей и разветвителей обычно приводит к их перегреву и дальнейшему выходу из строя.

Какую же выбрать розетку для вашей машины? Набрав в поисковой системе фразу: «Посудомоечная машина + купить розетку», вы наверняка получите массу ссылок с большим выбором предложений. Но на каком из вариантов остановить свой выбор? Давайте разберёмся с этим вопросом.

В первую очередь, посмотрите на электрическую вилку вашей посудомойки. Не все существующие типы розеток подойдут к ней по форме и размеру.

Современная бытовая техника, реализуемая в нашей стране, может подключаться, как правило, к двум видами розеток — типа C и F. Они соответствуют так называемому евростандарту и представлены на рисунках 1 и 2. Их отличие состоит в том, что у типа F есть контакты для заземления, а у типа C нет.

Нужно иметь в виду, что существует вид розетки старого отечественного стандарта, похожий на эти типы. Однако отверстия под штырьки вилки у него меньшего диаметра и расстояние между ними короче. Такая розетка вам не подойдёт.

Рисунок 1. Розетка типа C.

Рисунок 2. Розетка типа F.

При подключении посудомоечной машины к сети, её обязательно нужно заземлять, поэтому выбираем тип F. Заземление необходимо поскольку посудомойка работает с водой и обладает большой мощностью потребления электроэнергии.

Вода, как мы знаем, прекрасный проводник тока, поэтому приборы, контактирующие с ней, могут быть подвержены таким неприятным моментам, как короткое замыкание и снижение сопротивления изоляции. В этих случаях заземление техники убережет вас от удара током и возможного возгорания. Так же наличие заземления уменьшит наводки на вашу аудио и видео аппаратуру.

Следует учесть и то, что обычно производители посудомоек указывают в инструкциях по их эксплуатации требования гласящие, что розетка, через которую обеспечивается электропитание устройства, должна быть заземлена. При несоблюдении этого правила вам могут отказать в производстве гарантийного ремонта.

Для повышения безопасности эксплуатации вашей машины вы можете выбрать одну из розеток, снабженных устройствами защитного отключения (УЗО). Такое устройство автоматически разорвёт цепь питания при возникновении короткого замыкания, при утечке тока через части тела человека или при уменьшении сопротивления изоляции. Пример розетки с УЗО представлен на рисунке 3.

Рисунок 3. Розетка с УЗО.Наконец, следует отметить, что вид розетки обязан соответствовать типу монтажа электропроводки. Он может быть скрытым или открытым. Если электропроводка идёт внутри стен, то устанавливают скрытую розетку (рис. 4). Этот вариант более эстетичен. В противном случае розетка должна быть для открытой проводки (рис. 5).

Рисунок 4. Розетка для скрытой проводки

Рисунок 5.Розетка для открытой проводки.

Определившись с типом розетки, при покупке обратите внимание на её технические характеристики. На каждой розетке существует маркировка, указывающая, на какую величину тока и напряжения она рассчитана. Эти величины должны быть не ниже напряжения в сети и требуемой силы тока.

Напряжение в нашей сети равно 220 вольтам, а необходимую силу тока легко определить, зная потребляемую мощность посудомоечной машины. Значение мощности указывается в паспорте изделия. Рассчитать требуемую силу тока можно с помощью закона товарища Ома, известного нам со школьного курса физики.

К примеру, потребляемая мощность вашей машины составляет 2,3 киловатта. Соответственно, делим 2300 (мощность в ваттах) на 220 (напряжение в вольтах) и получаем осреднённое значение 10,5 ампер. Евророзетка, которую мы выбрали, может выпускаться со значениями тока 10 или 16 ампер. Теперь смотрим на маркировку розетки: если там стоит обозначение 10А, то она не подойдёт, а если 16А – можно брать.

Еще одной важной характеристикой розетки для посудомоечной машины является показатель защиты IP. Он указывает уровень защиты от пыли, грязи и воды.

IP должен быть указан в инструкции к розетке или на её упаковке и состоять из двух цифр. По первой цифре определяется качество защиты от различных твердых частиц, а по второй — качество защищенности от влаги.

Значения показателя IP представлены в таблице 1. Для надёжной и длительной работы розетки для посудомойки его значение рекомендуется выбирать не ниже IP44.

Таблица 1. Значения показателя защиты IP.

1-я цифра	Защищённость от твердых частиц	2-я цифра	Защищённость от влаги
0	защищённость отсутствует	0	защищённость отсутствует
1	от частиц величиной свыше 50 мм	1	от вертикально ниспадающих капель
2	от частиц величиной свыше 12 мм	2	от ниспадающих под углом до 15° капель
3	от частиц величиной свыше 2,5 мм	3	от ниспадающих под углом до 60° брызг
4	от частиц величиной свыше 1 мм	4	от любых брызг
5	от пыли	5	от водных струй
6	полная защищённость от пыли	6	от мощных водных струй
—	—	7	при временном погружении в воду
—	—	8	при продолжительном погружении в воду

Выбирая розетку, стоит обратить внимание на материалы, из которых она изготовлена. Устройство розетки составляют три основные части – лицевая панель, основание и токопроводящие элементы.

Основание бывает керамическим или пластмассовым. Керамику следует предпочесть пластмассе, так как она является негорючим материалом и интенсивнее рассеивает тепло. Недостаток керамики — это её хрупкость, требующая осторожного обращения при монтаже. Если вы выбираете розетку с основанием из пластмассы, убедитесь в том, что это специальный поликарбонат, не отличающийся горючестью. Из этого же материала должна быть изготовлена и лицевая панель.

Токопроводящие части могут быть изготовлены из бронзы или из латуни (без покрытия или луженой). Латунь без покрытия – самый неудачный вариант, так как под воздействием влаги она быстро окисляется, а это не лучшим образом сказывается на электроводности. Кроме того, латунные контакты плохо пружинят, что со временем приведёт к их разбалтыванию.

Луженые контакты не столь сильно подвержены коррозии и наделены достаточной мягкостью, что увеличивает плотность прилегания к контактам вилки. Наилучшим вариантом следует считать бронзовые контакты. Внешне их можно отличить от латунных по более темному цвету и матовой поверхности. Главное достоинство бронзы состоит в том, что она превосходно пружинит, надёжно удерживая вилку в розетке.

Когда розетка для посудомойки куплена, самое время её правильно установить. Она должна быть установлена на высоте около 30 сантиметров от пола и в непосредственной близости от вашей машины. При этом не следует устанавливать розетку на расстоянии менее полуметра от металлических заземленных предметов (труб, печей, радиаторов и т.п.).

Остаётся надеяться, что вышеприведённая информация поможет вам без особых затруднений сделать правильный выбор и установку розетки, обеспечив вашу посудомоечную машину надёжным бесперебойным электропитанием.

Можно ли поставить электрическую розетку за посудомоечной машиной?

Содержание

Посудомоечная машина является одним из многих приборов, которые эффективно используют воду и электричество.

При контакте воды с электричеством она становится опасной. Поэтому необходимо убедиться, что все находится в нужном месте, чтобы предотвратить несчастные случаи, когда посудомоечная машина выходит из строя.

Но можно ли поставить электрическую розетку за посудомоечной машиной?

Простой ответ — НЕТ! Строительные и электротехнические нормы не позволяют ставить розетку за посудомоечной машиной. Вместо этого его следует расположить в пространстве, прилегающем к посудомоечной машине. Если вы поставите емкость за посудомоечной машиной, вам придется переместить посудомоечную машину, прежде чем получить доступ к розетке.

Перемещать посудомоечную машину, когда она все еще подключена, может быть очень опасно. Подумайте о том, чтобы разместить все в правильном месте для обеспечения безопасности на вашей кухне.

В этом посте будет рассказано больше о размещении посудомоечной машины и электрических кодах в отношении высоты и положения.

Что лучше: новую или бывшую в употреблении посудомоечную машину? (Десять соображений)

Правильное место для установки розетки для посудомоечной машины

Общеизвестно, что с электричеством следует обращаться осторожно.

Имея это в виду, помните, что электробезопасность определяется многими аспектами, особенно когда вода упоминается в том же предложении, что и электричество.

Розетки посудомоечной машины должны быть доступны. Когда вы можете их увидеть и получить к ним доступ, шансы стать причиной несчастного случая с электрическим током ограничены.

Поместите его за раковиной или немного над пространством шкафа. Буквально, лучшее место для размещения розетки для посудомоечной машины – рядом с оборудованием.

Это упрощает замену в будущем.

Если вы поместите розетку за посудомоечной машиной, это означает, что у вас будет дополнительная задача перемещать посудомоечную машину каждый раз, когда вы захотите ее использовать.

После использования вам также придется переместить его, чтобы отключить или выключить розетку. Перемещение посудомоечной машины с электроприводом рискованно.

Посудомоечная машина работает от электричества 120 вольт. Чтобы подключить посудомоечную машину, сначала подключите линии подачи холодной и горячей воды и подключите их к посудомоечной машине.

Латунный винт обычно предназначен для провода горячей воды, а серебряный винт — для провода холодной воды. Эти провода обычно окрашены в черный и белый цвета.

Оставшийся зеленый винт обычно предназначен для заземления. Подключить все провода к розетке косичкой или постоянно соединить с проводами схемы.

Если на вашей кухне нет дополнительной розетки, вы можете подключить посудомоечную машину прямо к розетке для мусора.

Однако некоторые коды требуют наличия отдельной розетки для посудомоечной машины.

Эта розетка должна иметь автоматический выключатель на 15 ампер и напряжение от 120 до 125 вольт.

Для повышения эффективности всегда следите за тем, чтобы посудомоечная машина была удобно установлена, а выходное отверстие было безопасным и доступным.

Какая оптимальная высота выпускного отверстия для посудомоечной машины?

На идеальном расстоянии от земли можно разместить розетку для посудомоечной машины.

Если у вас установлены столешницы на стандартной высоте 36 дюймов, вы можете установить розетки на 2–3 дюйма выше столешницы.

Хотя большинство посудомоечных машин предназначены для установки на высоте 36 м над полом, другие более высокие посудомоечные машины могут не подходить для такой высоты.

В таком случае вы можете отрегулировать высоту, чтобы избежать чрезмерного растяжения линий электропередач. Еще одна причина нарушать 36-дюймовую высоту — если у вас маленькая кухня.

Высота выпускного отверстия посудомоечной машины имеет большое значение, особенно если вы любите, чтобы вещи располагались именно там, где они должны быть, и в том состоянии, в котором они должны быть.

Высота — это симметрия и порядок на вашей кухне.

Еще одна важная причина для такой высоты – эффективность и эффективное использование посудомоечной машины.

Вы не хотите вытягиваться или наклоняться слишком низко при загрузке и разгрузке посудомоечной машины.

Убедитесь, что выпускное отверстие для посудомоечной машины находится на уровне вашей талии, чтобы вы могли использовать его, не напрягая спину, сгибаясь или растягиваясь.

Как подключить вилку к розетке посудомоечной машины

В большинстве современных посудомоечных машин используется прямое проводное соединение, которое подключается непосредственно к клеммной колодке посудомоечной машины и блоку выключателей.

Однако вы можете использовать электрические розетки на кухне и отказаться от установки прямого подключения.

Все, что вам нужно, это электрический провод с косичками и отвертка.

Выполните следующие действия, чтобы добавить вилку в розетку посудомоечной машины.

1. Найдите клеммную колодку

Найдите крышку клеммной колодки сзади посудомоечной машины.

Это легко определить, потому что вы увидите предупреждающую наклейку рядом или на крышке блока.

С помощью отвертки удалите все винты, удерживающие крышку, и откиньте ее в сторону.

2. Вставьте шнур

Вставьте шнур с проводами, выступающими через отверстие в клеммной колодке.

Затем затяните крепежные винты на хомуте, который уже закреплен в верхней части отверстия.

Это очень важно, так как помогает удерживать удаленный шнур в нужном месте.

3. Ослабьте винт заземления

В большинстве случаев этот винт зеленого цвета. Если вы не видите зеленый винт, вы можете выбрать тот, который не подключен ни к одному терминалу.

Очевидно, это будет винт заземления. Этот используется в основном для фиксации металлического корпуса клеммной колодки на месте.

4. Оберните все оголенные концы

Начните с зеленого провода, затем оголенного провода и оберните его винтом. Убедитесь, что вы полностью затянули винт в правильном месте.

5. Закрепите черные провода

Затем черные кабели скрепите вместе с помощью проволочной гайки, а затем закрепите гайку изоляционной или обычной лентой.

Если вы обнаружите, что клеммная колодка имеет несколько клеммных винтов, вы можете обернуть провода от их шнура вокруг клеммного винта, помеченного для питания, прежде чем затягивать винт.

6. Закрепите белые провода

Соедините все белые кабели вместе и закрепите их с помощью проволочной гайки, прежде чем зафиксировать изолентой.

Если на вашей клеммной колодке есть клеммные винты, оберните их от шнура к клеммным винтам, помеченным как нейтральные, прежде чем затягивать винты.

7. Верните крышку блока

Установите крышку обратно на клеммную колодку и закрепите ее винтами.

Таким образом, вы подготовите свою посудомоечную машину к подключению к розетке, не устанавливая ее постоянно.

Три совета, как максимально эффективно использовать посудомоечную машину

Эти советы помогут вам максимально эффективно использовать посудомоечную машину, не нагружая машину и себя.

1. Если посудомоечная машина низкая, используйте простые приемы, чтобы поднять ее на оптимальную высоту. Например, подложив под ножки несколько деревянных брусков, можно поднять посудомоечную машину.
2. Правильно ставьте посуду в посудомоечную машину, чтобы она эффективно очистила всю посуду. Например, кладите тяжелые предметы на нижние полки, а легкие — на верхние.
3. Регулярно обслуживайте посудомоечную машину, чтобы выявлять любые возникающие проблемы до того, как они усугубятся и станут более опасными. Техническое обслуживание также помогает обеспечить чистоту и бесперебойную работу посудомоечной машины в течение нескольких лет.

Заключение

Установка розетки за кухонным оборудованием и другими предметами, использующими электричество, не всегда является хорошей идеей.

Если вы только что купили посудомоечную машину и не знаете, куда ее установить, убедитесь, что розетка не осталась за этим оборудованием.

Розетка должна находиться в таком месте, чтобы к ней можно было легко добраться, не передвигая посудомоечную машину.

Всегда устанавливайте его правильно, чтобы избежать поражения электрическим током и связанных с ним несчастных случаев.

Источники

https://www.ecmweb.com/national-electrical-code/quizzes/article/21136766/code-quiz-wiring-requirements-for-dishwashers

Высота выпускного отверстия посудомоечной машины — что вам нужно знать

https://www. dumpdisposal.com/how-high-should-the-dishwasher-outlet-be/

https://build.com.au/dishwasher-installation-guidelines-and-regulations

проводка — Новая посудомоечная машина оснащена шнуром питания с вилкой — можно ли установить розетку позади посудомоечной машины?

Моя старая посудомоечная машина была подключена напрямую с помощью кабеля в металлической оболочке, а на фартуке есть обычный настенный выключатель, который отключает питание посудомоечной машины. Дом 1987 года постройки. Живу в СК.

Есть старая коробка, в которой ромекс подключен к кабелю в металлической оболочке (называемому BX IIRC) в задней части места под кухонной стойкой, где находится посудомоечная машина. Могу ли я просто поставить розетку в этой коробке и GFCI в том месте, где сейчас находится выключатель, и быть кошерным с кодом?

Между тем местом, где проходит провод от выключателя, и зоной под раковиной есть 2 x 4, так что мне пришлось бы оторвать и снова заклеить гипсокартоном заднюю часть ниши посудомоечной машины, чтобы установить розетку под раковиной, и я действительно не хочу проходить через все это. GFCI дал бы нам еще один выход за прилавком, и его было бы легче отключить и сбросить, чем если бы я сделал это под раковиной.

Дополнительную длину шнура можно протянуть через отверстие, через которое проходят шланги подачи и отвода воды под раковиной, как указано в руководстве по установке посудомоечной машины.

Это круто с кодом National и NC?

Спасибо, ребята!

mr coffee

• электропроводка
• соответствие нормам
• посудомоечная машина
• шнур и вилка

6

У вас есть три варианта:

• Новая розетка, GFCI вместо выключателя

Для этого вам потребуется использовать мертвый фронт GFCI , который предназначен для использования в качестве переключателя. Это делает , а не не имеют разъемов. Он просто имеет комбинированную кнопку RESET/ON и комбинированную кнопку TEST/OFF. Или он может иметь кнопки RESET/TEST и отдельный переключатель — если он имеет возможность тестирования, функцию сброса и предназначен для работы в качестве переключателя, все готово.

Вы не можете использовать стандартную «розетку GFCI + дуплекс», потому что тогда вы нарушаете правило, согласно которому розетки на столешнице не могут питать другие вещи (за некоторыми очень узкими исключениями).

• Новая розетка, выключатель GFCI

Замените проводное соединение розеткой и подключите посудомоечную машину к сети. Оставьте переключатель как есть. Замените автоматический выключатель на выключатель GFCI.

• Подключение посудомоечной машины

См. руководство по установке посудомоечной машины. Если он предусматривает проводную установку, вы можете это сделать. Для этого потребуется заменить прилагаемый шнур/вилку соответствующим кабелем от посудомоечной машины к существующей распределительной коробке.

Обратите внимание, что если вы сделаете это, вам , вероятно, не придется добавлять GFCI, поскольку вы не устанавливаете новую розетку или не меняете схему. Однако вы, безусловно, можете добавить GFCI либо вместо выключателя, либо вместо автоматического выключателя.
