виды, устройство, способы подключения и монтаж

Электроплита является мощным потребителем энергии. Поэтому розетка для плиты должна обладать особыми техническими характеристиками и соответствовать повышенным нормам безопасности.

Содержание

• Виды силовых розеток
  • Способ установки
  • Устойчивость к воздействию внешних факторов
  • Разновидность и предназначение
  • Эксплуатационные сроки
  • Факторы выбора розетки
• Устройство силовой розетки
• Схемы подключения
  • Однофазное подключение
  • Двухфазное подключение
  • Трехфазное подключение
• Правила установки
  • Обесточивание
  • Выбор места
  • Прокладка кабеля
  • Монтаж защитного оборудования
  • Подключение плиты
  • Расключение проводов
  • Подключение розетки
  • Подключение автомата защиты
  • Тестирование системы
• Подключение без розетки

Виды силовых розеток

Разъемы классифицируют по ряду признаков, в том числе:

• по способу установки;
• по стойкости к внешним факторам;
• по предназначению;
• по сроку эксплуатации.

Способ установки

Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).

Силовые разъемы закрытой установки монтируют в стеновые углубления (в подрозетник). Проводка также находится во внутренней части стены. Розетки скрытой установки более распространены и применяются в большинстве типов жилых домов.

Устойчивость к воздействию внешних факторов

Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.

Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).

Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).

Разновидность и предназначение

Существуют такие виды розеток, отличающиеся по предназначению:

1. Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
2. Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
3. Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
4. Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
5. Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
6. Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.

Эксплуатационные сроки

Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.

Важное значение имеют следующие факторы:

1. Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
2. Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
3. Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.

Факторы выбора розетки

При подборе разъема рекомендуется обращать внимание на такие факторы:

1. Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
2. Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
3. Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
4. Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.

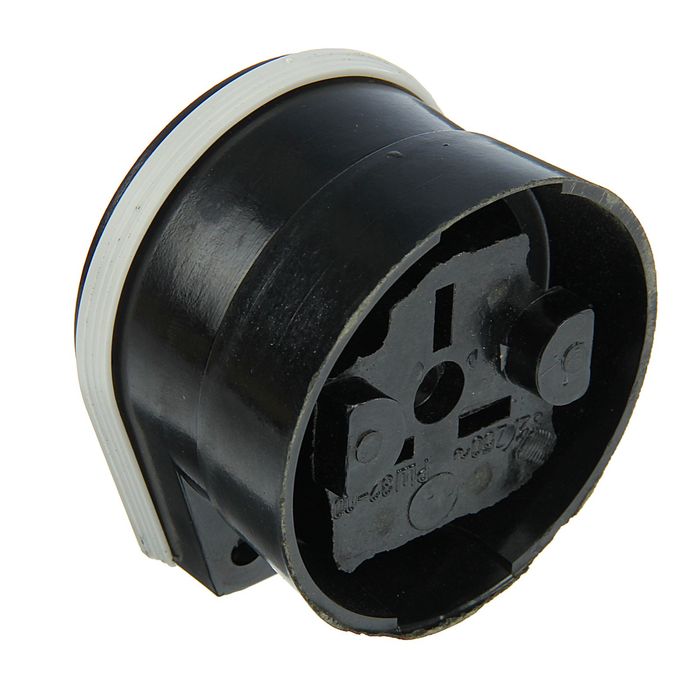

Устройство силовой розетки

Силовой разъем предназначен для работы с большими нагрузками. С его помощью запитывается крупная бытовая техника, то есть потребители, для функционирования которых нужен значительный номинал тока.

Чтобы подключить силовой разъем к однофазной сети, применяют трехжильный кабель. Он включает нулевые, фазные и заземлительные провода.

Обычные розетки рассчитаны на 10 или 16 ампер, а силовые — на 25,32 или даже больше ампер. Причем во время работы таких разъемов не происходит перегрева контактов.

Точка высокой мощности (как и стандартная розетка) состоит из рабочей части, декоративно-защитной панели, а также шурупов. Отличия кроются в рабочих механизмах. Если посмотреть на внутреннее устройство силового разъема, заметны клеммы на входе, по которым присоединяется питающий кабель. Также имеются выходные контакты для передачи электричества через вставленную вилку.

Схемы подключения

Для подключения электрических плит применяют одну из трех схем: однофазное, двухфазное или трехфазное подключение.

Однофазное подключение

Это наиболее часто используемый метод. Обычно применяется в многоквартирных домах. Для однофазных соединений схема имеет вид, указанный на картинке ниже.

Клеммы от 1 до 3, а также 4-я и 5-я стыкуются через медные перемычки с 6-миллиметровым сечением. Перемычки входят в комплектацию, если приобретена современная модель электроплиты.

Жила фазы может быть разных цветов, в том числе коричневого, серого или черного. Фазную жилу подключают к клемме под номером 1,2 или 3.

Нуль (чаще всего синий цвет) соединяют с 4-й или 5-й клеммой. Заземлительный провод (на схеме он изображен в зелено-желтой окраске) присоединяют к 6-й клемме.

Болты следует закручивать до упора. Если пренебречь этим требованием, клеммы воспламенятся.

Фазную жилу в вилке и розетке направляют на клемму L, а нуль — на клемму N. Заземлительный провод подают на клемму с маркировкой PE или Earth.

Двухфазное подключение

Схема двухфазного подключения представлена на картинке ниже.

Двухфазные варианты применяют достаточно редко. Например, схема может выглядеть как присутствие фаз A, C и отсутствие фазы B. В таком случае клеммы 1 и 2 объединяют перемычкой, через которую подключают фазу A. На 3-ю клемму направляют фазу C. Последующие действия такие же, как и при подключении однофазным методом.

Трехфазное подключение

Схема подключения с тремя фазами изображена ниже.

Мощные 3-фазные розетки наиболее распространены в частном жилом секторе. Провод питания в таких схемах имеет 4–5 жил. Напряжение между нулем и фазами равно 220 вольт, а между фазами — 380 вольт.

В трехфазных схемах фазы A, B, C направляют на клеммы под номерами соответственно 1, 2 и 3. Клеммы 4, 5 и 6 соединяют так же, как и в однофазном подключении.

Правила установки

Процесс проведения электромонтажных работ с розеткой не представляет трудностей. Нужны лишь базовые знания в электротехнике и определенные функциональные навыки, позволяющие обращаться с рабочим инструментом.

Обесточивание

Прежде всего обесточивают помещение. Для этого отключают квартирный или домовой автомат. Делается это перемещением флажка в определенное положение. Какое именно это будет положение — зависит от того, как настроен автомат. В любом случае, необходимо увидеть «0», что является доказательством отключения электричества.

Выбор места

Локацию для установки разъема выбирают исходя из удобства и здравого смысла. Розетки ставят за электроплитой сверху, за откидной панелью (или внизу от панели). Также допускается установка разъема вне зоны нахождения плиты (используется для встроенных плит), если нет возможности размещения рядом с бытовой техникой.

Прокладка кабеля

Вначале подбирают правильный с точки зрения стоящей задачи силовой кабель. Для этого используют физическую формулу, согласно которой сумму мощностей всех конфорок и нагревательных поверхностей, духовки (измеряются в ваттах) нужно разделить на задействованное напряжение (в вольтах). Если показатели указаны в киловаттах, их следует перевести в ватты (разделив величину в киловаттах на тысячу).

В качестве примера приведем ситуацию, когда напряжение составляет 220 вольт. Полученный результат при вычислениях — это величина тока, проходящего по питающему кабелю при полной нагрузке. Кабель подбирается исходя из полученного результата и с учетом соотношения с током. Для электроплит чаще всего используют трехжильный кабель с сечением до 4 квадратных миллиметров. Это ограничение вызвано тем обстоятельством, что общая мощность потребления (вне зависимости от производителя) не превышает 7 тысяч ватт. Это соответствует 32 амперам.

После приобретения кабеля необходимой длины начинают установку защитной аппаратуры.

Монтаж защитного оборудования

Чтобы защититься от слишком высокого показателя протекающего тока и замыкания, применяют силовой автомат-выключатель. Исходя из максимального тока в бытовых электроплитах (32 ампера), автомат выбирают с тем же током нагрузки.

Подключение плиты

Перед подключением электроплиты нужно подготовить инструментарий и все нужные приспособления. В перечень необходимого входят плоскогубцы, отвертки, нож, розетка для электроплиты и вилка.

Подключения выполняют следующим образом:

1. Открывают соединительный узел электроплиты. Он находится на задней панели.
2. Выкручивают винты, чтобы ослабить контакты в соединительной колодке.
3. Проводят зачистку кабеля. Разделывают все жилы.
4. Соединяют провода с контактами. Здесь действует правило: красный — фаза, синий — ноль; желтый — земля.

Расключение проводов

Данная задача выполняется в такой последовательности:

1. Вскрыть вилку. Для этого открутить крепежный винт на корпусе вилки. Снять верхнюю часть корпуса.
2. В нижней части находятся контактные поверхности с клеммами. Подключить к клеммам все три провода, отходящих от электроплиты.

Подключение розетки

Розетку монтируют в несколько приемов:

1. Размечают место для установки.
2. Проделывают в стене отверстия с помощью перфоратора.
3. Подключают провода. Для этого ослабляют крепежные элементы контактов, после чего присоединяют каждую жилу к нужному зажиму.
4. Устанавливают панель розетки на ее место и фиксируют винтами.

Подключение автомата защиты

Местоположение силового автомата на 32 ампера выбирается исходя из возможности быстрого отключения в будущем, если возникнет такая потребность.

Установка занимает примерно 5–10 минут. Процесс заключается в монтаже основы для фиксации автомата — DIN-рейки, а также присоединении проводников. Для электроплиты вполне достаточно будет автомата только на жилу фазы.

Работу выполняют так:

1. Удаляем кабельную оплетку ножом.
2. Отыскиваем красный провод. Рассекаем проводник и зачищаем его концы.
3. В соответствии со схемой подключения (она есть на автомате-выключателе) присоединяем провода к контактам.

Обратите внимание! При установке автомата на 32 ампера следует придерживаться определенной длины зачищенных проводов. Такие жилы не должны выделяться из контактной группы.

Когда автомат подключен, его переводят в нулевое положение. Затем подключают проводник (который идет от автомата-выключателя) к электросчетчику. Его заводят в распредкоробку.

Тестирование системы

Чтобы проверить работоспособность системы, нужно испытать каждую ее составляющую. Когда установлен разъем, автомат-выключатель и присоединены проводники, подают тестовое напряжение. До этого момента еще раз проверяют корректность установки всех элементов и достаточность затяжки контактов. Если тестирование напряжением прошло без неприятных неожиданностей, приступают к следующему этапу.

С помощью отвертки-индикатора проверяют наличие напряжения на контактах. Если оно отсутствует, смотрят на правильность подключения, а также на силу фиксации проводников. После этого электроэнергия будет передаваться непосредственно на электроплиту.

Автомат-выключатель переводится в положение «включено». Если такое обозначение отсутствует, его заменяет значок «|». Включив автомат, проверяют правильность его работы.

Последнее испытание состоит в тестировании автомата, разъема и проводников на способность сохранять функциональность при максимальной нагрузке. Проверка осуществляется поворотом всех ручек электроплиты на максимум. Кабель и розетка не должны нагреваться, а автомат не должен давать отсечек.

Подключение без розетки

В некоторых ситуациях отсутствует возможность установки силового разъема. Однако данное обстоятельство не исключает подключения электроплиты. Подключение осуществляется напрямую к кабелю электропитания.

Питающий кабель размещают в распределительной коробке, а проводники крепят к зажимам клеммных колодок. Подключение возможно и при отсутствии коробки, когда кабель просто выступает из стены.

Подключение выполняют следующим образом:

1. Разбирают вилку электроплиты, освобождают проводники, расположенные в ней. Обычно речь идет о 3 проводах — заземлительном, фазном и нулевом.
2. Отключают линию электропитания. Важно убедиться в отсутствии тока.
3. Раскручивают шуруп на защитной панели распредкоробки. Внутри находится клеммная колодка, к которой присоединены жилы кабеля электропитания. Если отсутствует распределительная колодка, лучше ее установить, так как в этом случае соединение будет более надежным.
4. Присоединяют провода от силовой вилки электроплиты к клеммам с проводниками от распредкоробки. Нужно быть внимательным, чтобы не спутать цвета: зелено-желтую жилу нужно состыковать с такой же жилой провода питания в распределительной коробке. Точно так же выполняют подключения фазного и нулевого проводов.
5. После создания подключения надевают защитную панель распределительной коробки и затягивают шурупы.
6. Тестируют систему на работоспособность.

Немаловажно то, что при описанном выше способе подключения покупатель электроплиты лишается гарантии. Если по любой причине произойдет поломка техники, ее придется ремонтировать за собственные средства. Однако есть у такого подключения и положительное качество: если в обозримом будущем предстоит замена старой плиты, то новые подключения будет создать совсем несложно.

iGuardStove Plug-in Electric Range Monitor (белый) Интеллектуальный монитор печи с датчиком движения в Crutchfield

Случаются несчастные случаи

iGuardStove, управляемый датчиком движения, автоматически отключает вашу плиту через 15 минут бездействия рядом с ней, предотвращая возгорание печи без присмотра прежде чем они смогут начать.

Есть много причин, по которым вам может понадобиться один из них. Когда у моей мамы была ранняя стадия болезни Альцгеймера, я зашел к ней на кухню и заметил, что она оставила воду в раковине. Я был благодарен, что это не была передняя горелка. Но именно тогда я начал думать о защитных устройствах, подобных этому.

iGuardStove также может быть полезен людям, которые хотят защитить свою сдаваемую в аренду недвижимость, в том числе владельцам Airbnb и Vrbo.

Простая установка для электрической плиты с розеткой

iGuardStove состоит из двух основных частей: блока питания с запорным устройством и блока панели управления с датчиком движения. Вы подключаете блок питания к настенной розетке с четырьмя штырями, затем подключаете свою плиту к блоку питания — этот бизнес остается за вашей плитой, скрытым от глаз. Блок управления монтируется рядом, возможно, под шкафами на уровне глаз, возле плиты.

Как это работает

Когда вы включаете печь, датчик приближения iGuardStove активируется и начинает обратный отсчет — по умолчанию пять минут, но вы можете установить любое значение от 1 до 15 минут. Если вы остаетесь на кухне в пределах 10-12 футов от блока управления, датчик приближения будет продолжать сбрасывать обратный отсчет для непрерывного приготовления пищи. Но если вы уходите, когда обратный отсчет достигает нуля, iGuardStove выключает плиту, чтобы предотвратить приготовление пищи без присмотра.

Для продуктов, которые готовятся дольше, например чили, вы можете либо вручную обойти iGuard, либо отменить отключение обратного отсчета на срок до десяти часов. Вы также можете отключить параметры блокировки и обхода для безопасности человека, которого вы защищаете.

Защитите людей, которые зависят от вас

iGuard был разработан для тех, кто ухаживает за близкими, которые живут одни или, по крайней мере, готовят самостоятельно и нуждаются в подстраховке. У него также есть блокировка от детей — полезно, если у вас есть малыши, которым нравится крутить ручки.

И это может быть полезно, когда вы просто забываете выключить плиту. Мне повезло, но это случилось.

Мощные инструменты мониторинга

Удаленный мониторинг активности и использования печи с помощью бесплатной онлайн-учетной записи.

Подключите блок управления к Wi-Fi® с помощью простого окна меню и кнопок на передней панели. Вы также можете управлять некоторыми функциями iGuard отсюда, но у вас будет доступ к гораздо более надежному набору функций после регистрации учетной записи в Интернете.

Используя свой компьютер, планшет или смартфон, вы можете удаленно контролировать и регулировать параметры использования печи. Вы можете включить оповещения по электронной почте и/или в текстовом сообщении, если, например, кто-то готовит перекус в 3 часа ночи. И вы можете отслеживать активность с течением времени с помощью удобного представления календаря.

Другие интеллектуальные функции

Датчик движения iGuard можно использовать в некоторых интересных целях, которые не имеют ничего общего с плитой. Монитор активности в дневное время сообщит вам, если ваш любимый человек не двигается, когда он должен. Например, допустим, мама обычно встает в 7 утра и пару часов активно работает на кухне. Вы устанавливаете пробуждение в дневное время на 7 утра, а затем устанавливаете «льготный период» — iGuard предлагает три часа. Если к концу льготного периода движение не будет обнаружено, вы получите предупреждение.

Вы даже можете получать оповещения об изменении температуры, чтобы уведомлять вас, если температура поднимается выше или ниже установленного вами диапазона.

Выберите правильный

iGuardStove с отключением

Эта модель iGuardStove будет работать с подключаемыми электрическими плитами и духовкой двухтопливной плиты. Для газовых варочных панелей, как независимых, так и двухтопливных, используйте блокировку газовой плиты iGuardStove. Если ваша плита или электрическая варочная панель имеют проводное подключение, вам потребуется аппаратное отключение iGuardStove.

Что такое электрический код для установки розетки на 220 вольт

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Розетка 220 вольт Код
Электрика Вопрос: На какой высоте над полом должна находиться розетка на 220 вольт?

• Какова минимальная высота над полом для коробки с розетками на 220/240 В согласно NEC?

Этот вопрос по электропроводке поступил от Берни из Джексонвилля, Флорида.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Берни.

Код NEC для розеток на 220 В

Электрические нормы для высоты розетки на 220 вольт

Электрические нормы применимы к каждому конкретному проекту и применению. Поэтому общий вывод или заявление о том, какой высоты должна быть розетка на 220 В, невозможно без дополнительных знаний о конкретном проекте и применении. Имея это в виду, в следующей информации будет рассмотрено несколько примеров установки розеток на 220 В в определенных приложениях.

Пример №1: электрическая плита 220 В

Расположение: кухня, столовая, столовая.
Оборудование: электрическая плита 220 вольт.
Устройство и применение: высота розетки на 220 вольт.
Применимые электротехнические нормы: NEC Code 210.52(c)(5).

• Код NEC 210.52(c)(5) – Устройство серии
  • Применение: Розетки должны быть установлены не более чем на 20 дюймов выше кухонной столешницы.
  • Примечание по установке. Обычно розетка на 220 вольт устанавливается у пола, прямо над плинтусом. Это позволит расположить шнур и розетку плиты в углублении, предусмотренном конструкцией большинства производителей электрических плит. Это также позволяет расположить плиту вплотную к стене и без препятствий.

Пример №2: Электрическая сушилка для белья на 220 вольт

Место: Гараж.
Оборудование: электрическая сушилка 220 вольт.
Устройство и применение: высота сушильной розетки на 220 вольт.
Применимый электрический код: Нет.

• Не существует конкретного кода NEC для высоты сушильной емкости на 220 вольт в гараже.

• Розетка сушилки 220 В Примечания по установке:
  • Как правило, в индивидуальном проекте дома розетка для сушилки на 220 вольт устанавливается за сушилкой под верхней частью панели управления, где шнур и розетка не будут видны.
  • В большинстве домов на рельсах или специальных домах розетка для сушилки на 220 вольт может быть установлена ​​над панелью управления сушилкой, где будет доступен шнур.

Подробнее об установке розеток на 220 В

Подключение кухонной плиты на 220 В

Подключение кухонной плиты Шнур питания Вы можете оказаться с 3-проводной или 4-проводной электрической плитой. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке.

Подключение сушильной машины на 220 В к 3- и 4-проводным кабелям

Конфигурации с 3- и 4-проводными кабелями для сушилок для белья

См. схему подключения электрической сушилки с типовым шнуром питания на 220 В . Вы можете столкнуться с 3-проводной или 4-проводной электрической сушилкой, а также с 3-проводной или 4-проводной розеткой. Давайте посмотрим, как устроена электрическая сушилка и что делать, если шнур не подходит к вилке.

Схема подключения 220 В

Электропроводка Розетка на 220 В

Домашняя электропроводка включает в себя розетки и розетки на 220 В, которые обычно находятся в каждом доме. Посмотрите, как подключены электрические розетки для дома.

Коды домашней электропроводки

Электрические нормы и правила для домашней электропроводки

Электротехнические нормы Справочник, охватывающий электрические коробки, электрические цепи, электрические розетки и многое другое.

Вам также может быть полезно следующее:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
