Расположение розеток на кухне схема и высота: как сделать правильно и потом не переделывать

Расположение розеток на кухне

При строительстве или капремонте схема разводки электропроводки в квартире оказывается для рабочей бригады одним из самых важных вопросов. При этом, расположение розеток на кухне обсуждается в первую очередь.

Розетки на кухне должны быть размещены согласно всем требованиям безопасности

Содержание

• Требования по размещению розеток на кухне
• Планировка размещения розеток

Требования по размещению розеток на кухне

При планировании электрической схемы на кухне решается несколько вопросов.

1. Электросхема должна учитывать правила подключения к электрическим сетям. Работы по оборудованию мест включения в электросеть и выключателей требуется проводить в соответствие с ГОСТами и СНиП, которые регламентируют эти процедуры.
2. Расположение мест подключения в электросеть должно быть удобным для включения необходимого набора кухонных агрегатов и приборов. Кроме того, люди работающие с этими приборами должны иметь свободный доступ ко всем местам подключения и выключателям.
3. Электропроводка и розетки должны отвечать требованиям безопасности. Это касается вопросов недопущения пожаров из-за коротких замыканий или некачественных комплектующих. Также, все должно быть сделано, чтобы дети не могли стать жертвами электрического удара.

Таким образом, на этапе планирования решается серьезный вопрос по согласованию таких противоречивых требований. Если этого не сделать, правильного размещения мест подключения к электроэнергии на кухне не добиться.

Схемы электропроводки на кухне могут быть разными. Они зависят от материала стен.

Правильное размещению розеток

• В бетоне или кирпиче прокладываются методом штробления шурфы. Розетки и выключатели в этом случае будут утапливаться в стены.
• В деревянном домостроении чаще всего делается открытая проводка в кабель каналах. Здесь используются наружные розетки, которые крепятся на стену.
• Иногда домовладельцы просят спрятать проводку в деревянную стену. В этом случае, на этапе изготовления стенового материала в бревне или брусе проделываются каналы для проводки. В этом случае необходимо устанавливать розетки и выключатели наружные со скрытым подключением.
• Есть еще вариант ретропроводки, которая прокладывается по стенам открыто на изоляторах, независимо от материала стен.

Обязательное требование к проводке и аксессуарам — заземление.

Учитывая это требование, необходимо покупать проводку с наличием такой жилы. Всем необходимым условиям сегодня отвечает проводка марки NYM. Этот провод проходит все тесты на пожарную безопасность с самым высоким баллом. По сути, его оболочка считается самозатухающей. Сечение провода идущего к розеткам должно быть не меньше 2,5.

Розетки требуется выбирать, исходя из тока, который потребляет, подключаемый к ней, прибор. Причем, если на ее корпусе указаны цифры 10 — 16 А, то подключать прибор с силой тока в 16 А в такую розетку нельзя, она перегреется.

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

• Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
• Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
• Вытяжка — также часто используемый прибор.
• Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
• Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
• Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно, используя зональное разделение пространства в этом помещении по высоте.

• В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

• В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни.

• Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

ПОСМОТРЕТЬ ВИДЕО

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Расположение розеток на кухне: схемы, нормы, высота

Для чего необходимо планирование схем расположения розеток и выключателей в комнатах? Все просто: здесь играют роль несколько важных аспектов. Во-первых, правильно размещенные розетки позволят не использовать множество удлинителей и тройников, которые представляют потенциальную опасность замыкания при высоких нагрузках. Во-вторых, не нужно будет утопать в проводах, а ведь все знают, что сейчас каждый второй прибор в доме с частой периодичностью включается в розетку, что создает большое количество шнуров. В-третьих, не нужно будет тратить время для использования нескольких приборов. Например, чтобы приготовить обед в микроволновой печи, не нужно ждать, чтобы закончила цикл стиральная машина. Это кажется забавным, а на самом деле жильцы многих квартир страдают от того, что на количество приборов в доме недостаточно продумано энергоснабжение.

Планирование

Это любое логическое начало любого конструирования. Перенос и новая установка розеток с выключателями вполне подразумевают как минимум наличие косметического ремонта. Поэтому саму отделку, расстановку мебели и бытовой техники желательно продумать заранее. Причем, если дизайн помещения будет выполнять специалист, ему обязательно нужно указать желаемые места размещения розеток. Все правки можно вносить только до утверждения проекта. Когда уже готов план, когда он согласован и одобрен, начинаются работы, в ходе которых вносить изменения уже нельзя.

Итак, рассмотрим несколько рекомендаций, которые, несомненно, пригодятся в планировании и установке розеток на нужной высоте и в нужном месте:

1. Определиться с расстановкой мебели и бытовой техники. Особенно важно продумать места для встраиваемой техники, так как ее переносить потом будет очень трудно. То же необходимо определить для духового шкафа, стиральной машины, холодильника, и, естественно, мелких приборов. Очень важным является то, что провод не должен быть слишком натянут. Ему необходимо быть свободным, чтобы не возникло опасных ситуаций. То есть место расположение розеток напрямую зависит от обстановки и потребностей в технике кухни.
2. Определиться с количеством приборов, постоянно требующих питания, и теми устройствами, которые включаются периодически. Простой пример: холодильник требует питания постоянно, так же, как и электроплита, а стиральная машина или блендер включаются периодически.
3. Посчитать, сколько нужно двойных розеток, сколько одинарных. Например, если постоянно включен один прибор (скажем, посудомоечная машина), то одна розетка может быть свободной для подключения «периодических» устройств.
4. Вывести отдельно выключатели для дополнительного освещения, например, рабочей зоны.
5. Сделать отметки для установки на удобной высоте.

Для различных устройств

Теперь перейдем к одному из важных вопросов: на какой высоте расположить розетки? Внимательно разберемся, от чего это зависит, и как правильно все оформить. Начнем с расположения мойки и плиты.

Наиболее оптимальным будет размещение мойки и плиты, при этом сушка для посуды должна быть над мойкой. Также важно выбрать место под кухонной вентиляцией, так как установка вытяжки потребует отдельную розетку. И, соответственно, вытяжка будет установлена в соединении с вентиляцией. Так происходит большинство вытяжек. Поэтому в определении зоны расположения розеток лучше всего ориентироваться на вентиляцию. Для вытяжки розетка располагается на 20 см выше поверхности и полок.

Духовка

Для духовки есть свое ограничение. Например, ни в коем случае нельзя размещать розетку непосредственно за духовкой. Получается, розетки устанавливаются не выше 15 см над духовым шкафом. Розетки для электроплиты устанавливаются над рабочей поверхностью. Их следует делать две: для духовки отдельно, если варочная панель и шкаф располагаются отдельно. Надо сказать, что это несколько другие розетки, более мощные. Их установку очень важно планировать правильно.

Над рабочим столом лучше всего установить до 4-х розеток. Они послужат для бытовых приборов, создав удобство их использования в процессе готовки.

Для встраиваемой техники устанавливаются розетки не ближе чем 20 см от техники. При этом нужно обратить внимание, что эти устройства используются исключительно для встраиваемой техники, для отдельных приборов делаются отдельные розетки.

Что касается выключателей, то они также устанавливаются на расстоянии 80 см от пола. Однако выключатели для освещения рабочей поверхности лучше всего устанавливать в блоке розеток над нею. Это будет более удобно.

Схемы подключения также важно составить заранее, по ним уже выполнять монтажные работы. Лучше всего, чтобы разветвлением занимался электрик. Специалист выполнит качественно все соединения и минимизирует возможные риски, связанные с использованием электричества.

Остается только добавить, что при выборе розеток надо опираться на все те же схемы. Если есть возможность, лучше установить сразу двойные или тройные устройства, это будет гораздо удобнее и потребует меньше места. Розетки возле мойки лучше всего устанавливать со специальной крышкой, которая автоматически закрывается после отключения прибора. Это предотвратит возможное попадание воды.

Розетки для жилых помещений | UpCodes

В этом разделе приведены требования к розеткам на 125 В, 15 и 20 ампер. Розетки, требуемые в соответствии с настоящим разделом, должны быть добавлены к любой следующей розетке:

1. Часть светильника или прибора или
2. Управляемая перечисленным настенным устройством управления в соответствии с 210. 70(A)(1) , Исключение № 1, или
3. Расположены внутри шкафов или шкафов, или
4. Расположены на высоте более 1,7 м (5 ¹ / ₂ футов) над полом

Стационарно установленные электрические плинтусные обогреватели, оборудованные розетками, установленными на заводе, или розетки, поставляемые изготовителем в виде отдельного узла, допускаются в качестве требуемой розетки или розеток для стенного пространства потребляется такими стационарно установленными обогревателями. Розетки таких розеток не должны подключаться к контурам обогревателя.

Информационное примечание. Перечисленные обогреватели плинтуса содержат инструкции, которые могут не разрешать их установку ниже розеток.

(A) Общие положения

В каждой кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, кабинете, солярии, спальне, комнате отдыха или аналогичной комнате или зоне жилых единиц розетки должны быть установлены в в соответствии с общими положениями, указанными в 210. 52(A)(1) — (A)(4).

(1) Расстояние

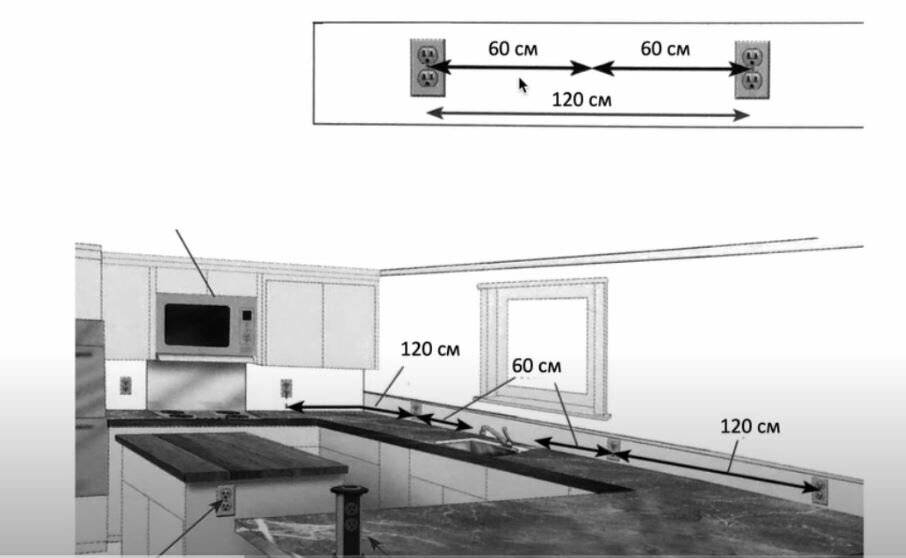

Розетки должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не находилась на расстоянии более 1,8 м (6 футов) от выхода розетки.

(2) Пространство у стены

В данном разделе пространство у стены должно включать следующее:

1. Любое пространство шириной 600 мм (2 фута) или более (включая пространство, измеренное вокруг углов) и непрерывным вдоль пола
2. Пространство, занимаемое стационарными панелями в стенах, за исключением раздвижных панелей

тип стойки или перила

(3) Розетки на полу

Розетки на полу или на полу не должны учитываться как часть необходимого количества розеток, если они не расположены в пределах 450 мм (18 дюймов) от стены.

(4) Розетки для столешниц и аналогичных рабочих поверхностей

(B) Мелкая бытовая техника

(1) Розетки для розеток

На кухне, в кладовой, столовой, столовой или аналогичной зоне жилого помещения две или более 20-амперных распределительных цепей для небольших бытовых приборов, требуемых 210. 11(C)(1), должны обслуживать все настенные и напольные розетки, подпадающие под действие 210.52(A), все розетки для столешниц, подпадающие под действие 210.52(C), и розетки для холодильных установок. оборудование.

Исключение № 1: В дополнение к требуемым розеткам, указанным в 210.52, коммутируемые розетки, питаемые от ответвленной цепи общего назначения на 15 или 20 ампер, как требуется в 210.70(A)(1), Исключение № 1, должны быть разрешено.

Исключение № 2: В дополнение к требуемым розеткам, указанным в 210.52, розетка для обслуживания определенного прибора должна получать питание от отдельной ответвленной цепи с номинальным током 15 ампер или выше.

(2) Нет других розеток

Две или более ответвленных цепей малых бытовых приборов, указанных в 210.52(B)(1), не должны иметь других розеток.

Исключение № 1: Розетка, установленная исключительно для электропитания и поддержки электрических часов в любом из помещений, указанных в 210. 52(B)(1).

Исключение № 2: Розетки, установленные для питания дополнительного оборудования и освещения газовых плит, духовок или кухонных плит, установленных на столешнице.

(3) Требования к кухонным розеткам

(C) Столешницы и рабочие поверхности

В кухнях, кладовых, комнатах для завтрака, столовых и аналогичных помещениях жилых единиц должны быть установлены розетки для столешниц и рабочих поверхностей шириной 300 мм (12 дюймов) или шире. в соответствии с 210.52(C)(1)–(C)(3) и не должны рассматриваться как розетки, требуемые 210.52(A).

Для целей настоящего раздела при использовании узлов с несколькими розетками каждые 300 мм (12 дюймов) узла с несколькими розетками, содержащего две или более розеток, установленных на отдельных или непрерывных участках, считаются одной розеткой.

(1) Настенные пространства

(2) Островные и полуостровные столешницы и рабочие поверхности

Розетки должны быть установлены в соответствии с 210. 52(C)(2)(a) и (C)(2)(b).

(a) По крайней мере одна емкость должна быть предусмотрена для первых 0,84 м ² (9 футов ² ) или их части столешницы или рабочей поверхности. Розетка должна быть предусмотрена на каждые дополнительные 1,7 м ²  (18 футов ² ) или их часть столешницы или рабочей поверхности.

(b) По крайней мере, одна розетка должна быть расположена в пределах 600 мм (2 фута) от внешнего конца остроконечной столешницы или рабочей поверхности. Допускается размещение дополнительных необходимых розеток по решению установщика, проектировщика или владельца здания. Расположение розеток должно соответствовать 210.52(C)(3).

Полуостровная столешница измеряется от соединенной перпендикулярной стены.

(3) Расположение розетки

Розетки должны располагаться в одном или нескольких из следующих мест:

1. На столешнице или рабочих поверхностях или над ними: На или над столешницей или рабочей поверхностью, но не более чем на 500 мм (20 дюймов).
2. В столешницах или рабочих поверхностях: Розетки, перечисленные для использования в столешницах или рабочих поверхностях, должны быть разрешены для установки в столешницы или рабочие поверхности.
3. Ниже столешницы или рабочих поверхностей: Не более 300 мм (12 дюймов) ниже столешницы или рабочей поверхности. Сосуды, установленные под столешницей или рабочей поверхностью, не должны располагаться там, где столешница или рабочая поверхность выступает более чем на 150 мм (6 дюймов) за опорное основание.

Розетки, недоступные для закрепленных на месте приборов, гаражи для приборов, раковины или столешницы, как указано в 210.52(C)(1), Исключение, или приборы, занимающие отведенные места, не должны считаться такими обязательными розетками.

Информационное примечание № 1: См. 406.5(E) и 406.5(G) для установки емкостей на столешницы и 406.5(F) и 406.5(G) для установки емкостей на рабочих поверхностях. См. 380.10 для установки узлов с несколькими розетками.

Информационное примечание № 2: См. Приложение J и Стандарт ANSI/ICC A117.1-2009 по доступным и пригодным для использования зданиям и сооружениям.

(D) Ванные комнаты

По крайней мере, одна розетка должна быть установлена ​​в ванных комнатах в пределах 900 мм (3 фута) от внешнего края каждой раковины. Розетка должна располагаться на стене или перегородке, примыкающей к умывальнику или столешнице умывальника, располагаться на столешнице или устанавливаться сбоку или на лицевой стороне тумбы умывальника. Ни в коем случае емкость не должна располагаться более чем на 300 мм (12 дюймов) ниже верхней части раковины или столешницы раковины. Узлы розеток, указанные для использования в столешницах, должны быть разрешены для установки в столешницу.

Информационное примечание. См. 406.5(E) и 406.5(G) требования по установке розеток на столешницы.

(E) Наружные розетки

(1) Одноквартирные и двухквартирные дома

(2) Многоквартирные дома

(3) Балконы, террасы и веранды

Балконы, палубы и веранды, находящиеся в пределах 102 мм (4 дюйма) по горизонтали жилой единицы должна иметь по крайней мере одну розетку, доступную с балкона, террасы или крыльца. Розетка не должна располагаться дальше 2,0 м (6 ¹ / ₂ футов) над прогулочной поверхностью балкона, террасы или крыльца.

(F) Помещения для прачечных

В жилых помещениях по крайней мере одна розетка должна быть установлена ​​в местах, предназначенных для установки прачечного оборудования.

Исключение № 1: Емкость для прачечного оборудования не требуется в жилой единице многоквартирного дома, где прачечные предусмотрены в помещениях для использования всеми жильцами здания.

Исключение № 2: Емкость для прачечного оборудования не требуется в жилых домах, кроме жилых домов на одну семью, в которых установка прачечных не предусмотрена или не разрешена.

(G) Подвалы, гаражи и вспомогательные строения

(1) Гаражи

В каждом пристроенном гараже и в каждом отдельно стоящем гараже с электроснабжением в каждом отсеке транспортного средства должно быть установлено не менее одной розетки и не более 1,7 м (5 ¹ / ₂ футов) над полом.

Исключение: Гаражные помещения, не примыкающие к отдельной жилой единице многоквартирного дома, не должны требовать розеток в каждом отсеке для транспортных средств.

(2) Вспомогательные здания

В каждом вспомогательном здании с электричеством.

(3) Подвалы

В каждой отдельной незавершенной части подвала.

(H) Коридоры

В жилых помещениях коридоры длиной 3,0 м (10 футов) или более должны иметь как минимум одну розетку.

В данном подразделе длиной коридора считается длина по осевой линии коридора без прохождения через дверной проем.

(I) Фойе

Фойе, не являющееся частью коридора в соответствии с 210.52(Н), и площадь которого превышает 5,6 м ² (60 футов ² ) должны иметь розетку (розетки), расположенные в пространстве каждой стены шириной 900 мм (3 фута) или более. Дверные проемы, боковые дверные окна, которые доходят до пола, и подобные проемы не считаются пространством стены.

Сколько розеток нужно моему кухонному острову? – IAEI Magazine

Кухонные острова с годами становятся все больше и больше. Большая площадь поверхности для островков на современных кухнях побудила некоторых задуматься о том, соблюдаются ли требования в рамках National Electric Code® (NEC®) необходимо пересмотреть. Насколько большим должен быть остров, чтобы на нем можно было установить более одной розетки? Требования 2020 NEC отвечают на этот вопрос.

Если в NEC, что-то кажется неправильным, вы обязаны это исправить! Если вы живой, дышащий человек, который видит проблему с требованиями в рамках NEC, , у вас есть возможность, чтобы ваш голос был услышан. Заметьте, я сказал живой, дышащий человек. Вам не нужно быть профессиональным электриком, чтобы произвести изменения в НЭК. Существуют задокументированные случаи, когда мамы и папы, маляры и даже сантехники сообщали о своих проблемах в NEC . И их комментарии и обоснования, представленные за эти годы, изменили требования, содержащиеся в NEC.

NEC существует потому, что каждый человек, у которого есть идея или проблема, находит время, чтобы поделиться своими мыслями. Являетесь ли вы учеником, электриком, инженером или другим профессионалом в области электротехники, у вас есть возможность полностью погрузиться в Код Процедура изготовления. Именно это произошло с изменениями, внесенными в стандарт NEC 2020 года, касающимися требований к кухонному острову и розеткам.

Итак, что же произошло на самом деле

Группа по разработке кодов-2 (CMP-2) получила общественное мнение об изменении количества розеток для кухонных островков в жилой единице. Этот запрос был сделан от имени известной ассоциации работников электротехники. Было предложено обоснование того, что наличие розеток для больших островков на кухнях требует внимания КМП-2. Если вы не в курсе, CMP-2 имеет полномочия более NEC Статья 210, в которой рассматриваются эти вопросы. Обсуждение показало, что домовладельцу необходимо больше розеток, чтобы правильно использовать эту большую площадь без использования удлинителей.

Затем на уровне комитета было проведено много переговоров, чтобы выяснить, что именно представляет собой приемлемое количество розеток. Следующим шагом было объяснить установщику и инспектору, как рассчитать необходимое количество розеток для удовлетворения минимальных требований 9-го стандарта.0111 Код . Было обсуждено несколько вариантов, и, наконец, было принято решение основываться на площади столешницы острова. И да, это будет означать, что установщику и инспектору нужно будет немного посчитать.

К

Код Идем

При поиске требований к размещению розеток жилого помещения обращаемся к статье 210, Отводные цепи . При рассмотрении этой статьи мы обнаруживаем, что Раздел 210.52, Жилой блок Розетки, содержит требования к розеткам на 125 В, 15 и 20 ампер. Дальнейшее чтение находит нас в 210.52(C), Столешницы и рабочие поверхности .

CMP-2 также признал, что в некоторых случаях установщик может захотеть установить сборки с несколькими розетками в этих местах. Но в коде ничего не говорится о том, что представляет собой розетка применительно к сборке с несколькими розетками. Таким образом, была вставлена ​​формулировка, объясняющая, что для целей Раздела 210.52(C) при использовании узлов с несколькими розетками каждые 300 мм (12 дюймов) узла с несколькими розетками, содержащего две или более розеток, установленных отдельными или непрерывными длинами, должны рассматриваться как одна розетка розетка. Это окажется важным при использовании узлов с несколькими розетками, чтобы понять, сколько розеток может содержаться в пределах определенной длины узла с несколькими розетками.

Далее нам нужно найти определенный язык для кухонного острова. Это можно найти в Разделе 210.52(C)(2), Островные и полуостровные столешницы и рабочие поверхности. Вот где резина встречается с дорогой. Здесь установщик и инспектор найдут информацию, необходимую для определения количества розеток для кухонного острова. Эта формулировка гласит, что розетки должны быть установлены в соответствии с 210. 52(C)(2)(a) и (C)(2)(b).

Глядя на (а), мы видим, что по крайней мере одна розетка должна быть предусмотрена для первых 0,84 м ² (9 футов ² ) или его часть столешницы или рабочей поверхности. Розетка должна быть предусмотрена на каждые дополнительные 1,7 м ² (18 футов ² ) или их часть столешницы или рабочей поверхности. Интересно, что больше нет минимального размера острова, прежде чем рассматривать размещение розетки.

Затем мы переходим к пункту (b), который далее говорит нам о том, что по крайней мере одна розетка должна быть расположена в пределах 600 мм (2 фута) от внешнего конца полуостровной столешницы или рабочей поверхности. Обратите внимание, что в этом требовании не упоминается остров. Измерение 600 мм (2 фута) от конца острова не является требованием, которое вам нужно учитывать при установке кухонного острова. Кроме того, должно быть разрешено расположение необходимых розеток, как это определено установщиком, как это определено установщиком, проектировщиком или владельцем здания. Таким образом, размещение определенных розеток остается на усмотрение установщика в соответствии с 210.52(C)(2)(a) и (b).

Последнее предложение пункта (b) гласит, что расположение розеток должно соответствовать 210.52(C)(3), Расположение розеток . Здесь указано, что розетки должны располагаться в одном или нескольких из следующих мест:

1. На столешнице или рабочих поверхностях или над ними: На столешнице или рабочей поверхности или над ней, но не более чем на 500 мм (20 дюймов). поверхность.
2. В столешницах или рабочих поверхностях: Розетки, перечисленные для использования в столешницах или рабочих поверхностях, должны быть разрешены для установки в столешницы или рабочие поверхности.
3. Ниже столешницы или рабочих поверхностей: Не более 300 мм (12 дюймов) ниже столешницы или рабочей поверхности. Сосуды, установленные под столешницей или рабочей поверхностью, не должны располагаться там, где столешница или рабочая поверхность выступает более чем на 150 мм (6 дюймов) за опорное основание. ¹

Действительно ли мне нужно заниматься математикой в ​​качестве электрика?

Быть электриком означает знать математику. Многие повседневные задачи электрика зависят от понимания математических функций. От гибки трубопровода в большом коммерческом здании до определения расстояния между розетками в жилом доме, математика является частью торговли. Теперь, прежде чем некоторые начнут опасаться и беспокоиться, есть решение. Для тех, кому посчастливилось уже иметь свою копию Analysis of Changes, NEC-2020, , перейдите на страницы 89 и 92. Автор книги, Л. Кейт Лофланд, был достаточно любезен, чтобы включить таблицу (см. рис. 2), в которой показано, сколько розеток требуется для определенных квадратных футов столешницы.

Используя эту таблицу, установщик и инспектор могут сократить количество математических вычислений, необходимых для планирования расположения розеток для кухонных островов. В том случае, если таблица не охватывает размер площади поверхности, с которой вы столкнулись, вам нужно будет произвести расчеты (см. рисунки 1 и 2).

Рисунок 1. Иллюстрация, показывающая измерения для определения площади острова в квадратных футах. Рисунок 2. Иллюстрация, показывающая таблицу для справки о требованиях к розеткам для островов.

Наглядные примеры кухонных островов

Ниже приведены фотографии, сделанные во время посещения района в Северном Техасе. Из этого единственного визита на одну улицу вы можете увидеть, что вы встретите много разных форм и размеров кухонных островов.

Я пройдусь по каждой фотографии и подробно расскажу, какие шаги необходимо предпринять, чтобы найти розетки, необходимые для удовлетворения минимум Код требования. Имейте в виду, что код гласит, что розетки могут быть расположены «как определено установщиком, проектировщиком или владельцем здания». Это может показаться немного странным, но члены CMP-2 обсудили отсутствие мест, совместимых с кодом (, возможно, из-за дверей шкафа, ящиков шкафа, чрезмерного выступа и т. д. . ) на острове, и хотели, чтобы там был пути облегчения для размещения этих розеток. Это похоже на требования к расположению конференц-залов по адресу 210.65.

И помните, защита от замыкания на землю (GFCI) требуется для розеток, обслуживающих место на столешнице, как указано в 210.8(A)(6). В соответствии с 210.12(A) для этих мест также требуется защита от дугового замыкания (AFCI). И, наконец, в этих местах требуются защищенные от несанкционированного доступа емкости (TR), как указано в 406.12(1).

На фото 1 показан прямоугольный кухонный остров. Установщик проведет измерение острова, чтобы получить общую площадь в квадратных футах. Это общее измерение квадратных футов будет использоваться для определения количества необходимых розеток. На рисунках 1 и 2 приведены примеры измерений и информация для определения требований к розеткам.

Фото 1. Кухонный остров прямоугольной формы с зоной отдыха.

На фото 2 показан еще один кухонный остров прямоугольной формы. Установщик проведет измерение острова, чтобы получить общую площадь в квадратных футах. Это общее измерение квадратных футов будет использоваться для определения количества необходимых розеток. См. рисунки 1 и 2 в этой статье, где приведены примеры измерений и информация для определения требований к розеткам.

Фото 2. Кухонный остров прямоугольной формы.

На фото 3 показан еще один прямоугольный кухонный остров с изюминкой. Имеется изогнутый передний край. Установщик проведет измерение острова, чтобы получить общую площадь в квадратных футах. Установщик может захотеть измерить самую широкую часть изогнутого края, чтобы получить более чем достаточно квадратных футов, или применить некоторые тригонометрические или другие более высокие математические навыки, чтобы получить точное измерение. Это общее измерение квадратных футов будет использоваться для определения количества необходимых розеток. См. рисунки 1 и 2 в этой статье, где приведены примеры измерений и информация для определения требований к розеткам.

Фото 3. Прямоугольный кухонный остров с изогнутым краем и зоной отдыха.

На фото 4 показан длинный прямоугольный кухонный остров с раковиной, встроенной в столешницу. Установщик проведет измерение острова, чтобы получить общую площадь в квадратных футах. Затем установщику разрешается вычесть площадь раковины, так как она не считается столешницей. После вычитания квадратных футов раковины из измерения столешницы это число для ваших квадратных футов будет использоваться для определения количества необходимых розеток. См. рисунки 1 и 2 в этой статье, где приведены примеры измерений и информация для определения требований к розеткам.

Фото 4. Длинный прямоугольный кухонный остров с мойкой и частичной зоной отдыха.

На фото 5 показан еще один прямоугольный кухонный остров с установленной раковиной. Установщик будет измерять длину и ширину, чтобы определить квадратные футы. Затем установщику разрешается вычесть площадь раковины, так как она не считается столешницей. После вычитания квадратных футов раковины из измерения столешницы это число для ваших квадратных футов будет использоваться для определения количества необходимых розеток. Это будет использоваться для определения количества необходимых розеток. См. рисунки 1 и 2 в этой статье, где приведены примеры измерений и информация для определения требований к розеткам.

Фото 5. Кухонный остров прямоугольной формы с мойкой и частичной зоной отдыха.

Еще один момент, который следует учитывать при установке кухонного острова

Кухонный остров — это объект, который обычно располагается в центре кухни. Это ставит вопрос о том, как доставить ответвленную цепь в это место. Как правило, установщик устанавливает кабелепровод из ПВХ от стены до островка под бетонной плитой. Будем надеяться, что между подрядчиком и установщиком налажена связь, чтобы установщик мог установить этот желоб до заливки бетона. В противном случае бетон необходимо будет распилить и выколоть, чтобы проложить дорожку к кухонному острову.

Распространенной ошибкой установщика является установка кабеля в неметаллической оболочке (кабель типа NM) в кабелепроводе из ПВХ, ведущем к кухонному островку. Для установки в земле или под зданием следует ссылаться на обзор 300.5(B) и пункт списка (6). Проблема в том, что кабель типа NM не указан для влажных помещений. См. 334.12(B)(4) для получения информации об этих требованиях к использованию.

В моем районе страны установщики обычно устанавливают подземный фидер и кабель ответвления (кабель типа UF), который указан для этой влажной среды. Эти требования к использованию см. в 340.10(1) и (3). В случае сомнений проконсультируйтесь с уполномоченным органом (AHJ) о том, какие требования существуют в пределах их электрической юрисдикции. На фото 6 показан пример прокладки кабеля типа UF для установки на кухонном острове.

Фото 6. Черновой этап прокладки кабеля типа UF в кабелепроводе из ПВХ под бетонной плитой до кухонного островка.

Что нам делать дальше?

CMP-2 предприняла попытку решить проблемы, связанные с отзывами и комментариями общественности, чтобы найти способ решения этих больших островов, иногда встречающихся на современных кухнях. Правильно ли поняли члены CMP-2? Я оставляю эту решимость тысячам установщиков и инспекторов, которые работают с этими предметами. Выступая как член CMP-2, но не как официальное заявление CMP-2, я знаю, что было поднято несколько вопросов, которые мы не смогли решить. Но лучше всего мы справились с той информацией, с которой нам приходилось работать в отношении этой ситуации.

Один из пунктов, в частности, касается столешницы кухонного острова, которая также служит столешницей для приема пищи. Пожалуйста, обратитесь к вводной фотографии этой статьи для хорошего примера этого типа кухонного острова. Нужно ли учитывать эту предполагаемую зону отдыха в квадратных футах для требований к розеткам для кухонного острова? В настоящее время да. Но в будущем этот и другие пункты будут зависеть от вас — установщика, инспектора, домовладельца или любого, у кого есть жизнеспособный комментарий, который поможет сформировать эти требования для 2023 года 9.0111 Кодовый цикл NEC . Помните: не ждите, пока кто-то другой внесет идею в процесс создания кода, а потом расстраивайтесь, если этого не происходит.
