Как выполняется проводка телевизионного кабеля в квартире

Скрытая проводка кабеля для ТВ

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета.

Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа.

Содержание

• Выбор телевизионного кабеля
• Аксессуары и распределительное оборудование
• Порядок прокладки кабеля
  • Правила монтажа антенного кабеля
  • Проводка кабеля в квартире
  • Как маскировать телевизионный кабель

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

• Длина.
• Толщина.
• Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

• Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
• Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
• Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.
Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

• Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

Совет: Первоначально кабель-канал должен превышать нужную ширину, потому что со временем может понадобиться проводка интернет кабеля в квартире или шнура для телефонной «лапши». При подключении к щитовой, следует сделать провод без экранного покрытия минимальной длины, что улучшит качество изображения.

• От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
• Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

• Монтируется розетка (см. Как выполняется подключение розетки телевизионной). Выбирается она под требуемый F-разъем, который может быть прямым или угловым.

Правила монтажа антенного кабеля

Совет: Чтобы избежать «паразитные наводки» на кабельные линии для телевизионного сигнала, их необходимо размещать максимально далеко от силовых электролиний в квартире, и от устройств и линий, идущих к ним, где присутствуют большие пусковые токи: для холодильника, микроволновки, утюга, стиральной машины.

• Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
• Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
• Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
• Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
• Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
• Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
• При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

• На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

• Определяется нужный кабель, и протягивается до требуемого этажа.
• Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
• В помещении кабель крепится возле входной двери специальными настенными креплениями.

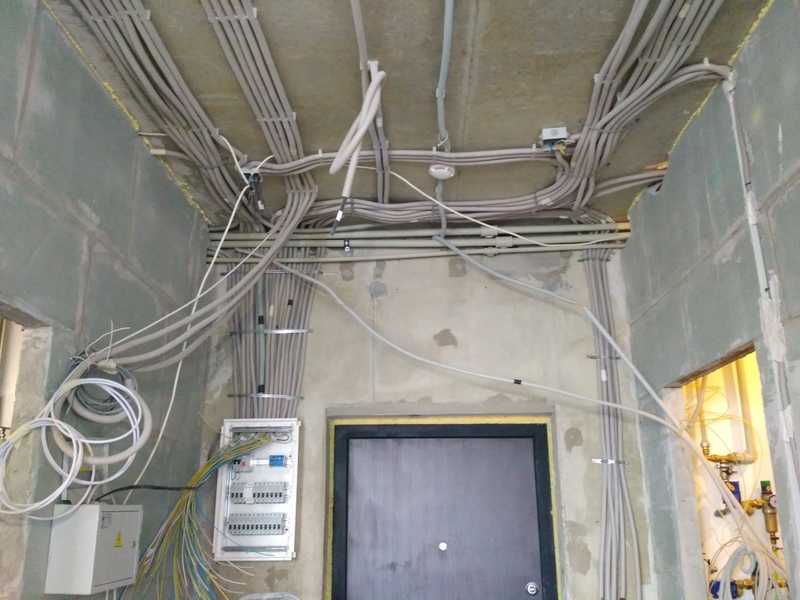

Монтаж кабеля в квартире

• От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

• Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

• Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

• При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

Как повесить телевизор на стену и проложить провода [перевод] • Stereo.ru

Наконец-то пришел день, когда место старого кинескопного телевизора, купленного еще в 90-е, займет современная плоская панель. Скорее всего, вы задумались о размещении панели на стене. Ранее мы рассказывали почему нельзя вешать телевизор над камином (если собираетесь так сделать, то сейчас же прекратите об этом думать и вызовите профессионального инсталлятора). Однако нет ничего плохого в том, чтобы просто повесить телевизор на стену (без камина). Такое размещение оправдано: экономия места, удобство, практичность. Может показаться, что монтаж телевизора — это сложно, но на самом деле это просто и быстро.

Важнее всего не допускать в процессе никаких ошибок. Если все делать правильно, то настенный монтаж можно сравнить с приготовлением чашки быстрорастворимого кофе, но случайная ошибка может превратить ваш быстрый утренний кофе в «тройной моккачино» по специальному рецепту… В целом процесс выглядит примерно так: прикручиваем кронштейн к стене на четыре болта и подвешиваем на это крепление телевизор. Вот и все. Просто, не правда ли?

Теперь поговорим об установке более серьезно. Предлагаем вашему вниманию несколько советов, которые избавят вас от частых и глупых ошибок.

[От переводчика. В оригинальном тексте речь идет в основном о тонких стенах из гипсокартона — такой тип особенно часто встречается в США и теплых странах, тогда как в российской действительности пользователь вероятней столкнется с проблемой сверления отверстий в бетоне. Тем не менее мы сочли статью полезной для наших читателей, так как и стены бывают разные, а советы здесь собраны общие]

Не верьте детектору неоднородностей

Электронный детектор неоднородностей/проводки — инструмент весьма хитрый. Эта штука может быть очень полезна, но и навредить вам такой детектор тоже может. Неточность этого прибора может стать причиной появления лишних отверстий в ваших стенах. Короче говоря, с детектором нужно поосторожнее. Эти подсказки помогут вам.

Детектор скрытых неоднородностей с лазерным уровнем

Не торопитесь. Чтобы откалибровать детектор, нужно включить его, приложить к стене и подержать на месте несколько секунд. Так прибор сможет определить плотность материала. Затем можно начать медленно перемещать детектор из стороны в сторону. Пройдите всю необходимую область, каждый раз начиная движение от новой точки. Каждую распорку, найденную детектором, необходимо пометить (для этого лучше всего использовать малярный скотч). Будет лучше, если вы точно определите расположение ближайших стоек и распорок. Чтобы убедиться, что прибор не ошибся, можно рулеткой промерить расстояния между стойками сверху и снизу — если они совпадают, значит все верно.

Рельефная штукатурка. Если вам уже приходилось использовать детектор неоднородностей на стенах с рельефным покрытием, то вам должно быть известно, что это дело непростое. Детектор может испортить покрытие. Помимо этого, рельеф не позволяет прибору нормально функционировать. Самое простое решение — это кусок обычного картона. Если приложить картон к стене и водить детектором по нему, то вы сможете найти балки гораздо быстрее. Это простой и эффективный способ.

Противопожарная разделка. Прежде чем начать сверлить дыры, убедитесь в отсутствии пожарной разделки между стойками. Разделка может сильно помешать проводке кабелей, даже если инсталляцией занимается опытный специалист.

Проверяйте по два раза. Детектор неоднородностей может обманывать не только нас с вами, но и сам легко обманывается. Очень часто этот прибор путает швы в гипсокартоне с деревянными стойками. В помеченных малярным скотчем местах нужно сделать небольшие отверстия чем-то острым. Подойдет небольшая отвертка, прочная проволока или что-то подобное. Главное, чтобы вы рукой почувствовали, во что упираетесь. Если инструмент проваливается в стену, то стойки там нет. Можно попробовать забить гвоздь, если он будет крепко держаться, значит стойка найдена. В конце концов, не помешает еще раз перестраховаться и сделать пару маленьких отверстий слева и справа от основного места сверления. Таким образом вы сможете понять, где находится центр стойки, чтобы не просверлить дыру на самом краю бруска. Отверстие должно быть примерно посередине — так надежнее и меньше вероятность задеть электропроводку.

Все пропало: балок нет

Итак, вы нашли идеальное место для телевизора в доме. Вы прочитали все наши советы по поиску балок в стенах, и теперь пришло время браться за работу. Однако представим, что вы уже целых 20 минут ищете балки в стене, но их там нет. Или же, допустим, они есть, но не там, где нужно. Что ж, и с такой проблемой можно справиться. Есть несколько решений.

Электрическая розетка. Если детектор неоднородностей не помог, то можно поступить следующим образом. На нужной стене найдите розетку или решетку системы кондиционирования. Как правило, все розетки крепятся к балкам (за исключением редких случаев, когда внешняя розетка ставится уже на готовую стену). Выбрав нужную розетку, просуньте небольшой плоский инструмент в зазор между подрозетником и стеновой панелью (предварительно необходимо убрать рамку розетки). Справа или слева вы должны наткнуться на деревянную балку. Когда балка будет найдена, отступите от нее в нужную вам сторону 40 см. Таким шагом следуйте до предполагаемого места монтажа кронштейна для телевизора. Затем при помощи острого инструмента (гвоздь, отвертка) проделайте небольшое отверстие, чтобы проверить, есть ли балка.

Сверлим кронштейн. Если бруски в стене найти удалось, но готовые отверстия кронштейна не совпадают с ними, то решить эту проблему довольно просто: сделайте несколько дополнительных отверстий. Для этого вам понадобится хорошее сверло по металлу и мощная дрель. Если качественный инструмент под рукой, то процесс займет буквально несколько минут.

Альтернативное решение. Что делать, если ни одной балки так и не удалось найти в нужном месте? Здесь на помощь придет металлический анкер для пустотелых конструкций (болт Молли). Сегодня в специализированном магазине можно найти очень надежные анкеры, которые спокойно выдержат крепление с 55-дюймовым телевизором. Закрепить кронштейн на гипсокартонную стену при помощи таких болтов — вполне неплохое решение. Профессиональные инсталляторы нередко именно так и поступают, но нужно быть уверенным в надежности стены и качестве анкеров. Если опыта маловато, то ТВ-панель может упасть вместе с кронштейном, поэтому полагаться на авось не стоит — лучше пригласить специалиста.

Прячем провода

Даже идеально смотрящийся телевизор на стене могут легко испортить провода. К счастью, спрятать провода можно довольно просто и недорого. Самое оптимальное решение — это набор для внутристенного удлинения кабеля IWPE. В таком наборе есть все, чтобы спрятать кабель питания и сигнальные кабели. По сути, этот набор предполагает быструю и простую установку дополнительных розеток.

С другой стороны, а почему бы просто вручную не нарастить кабель и пустить его внутри стены вместо того, чтобы покупать дополнительные аксессуары? Вообще-то так делать нельзя, это противоречит правилам безопасности. Сигнальные кабели можно прятать в стены, но не все: например, кабель HDMI без сертификата NEC CL3 проводить внутри стен нельзя. Если планируете внутристенную прокладку кабеля, заранее обратите внимание на соответствующую сертификацию. Кабели CL3 дороже, но безопаснее.

Комплекты для удлинения кабелей IWPE пользуются популярностью среди американских инсталляторов

На стадии монтажа учтите, что в будущем вам могут понадобиться дополнительные HDMI-кабели для подключения новых компонентов. Поэтому имеет смысл провести сразу несколько запасных кабелей в стене.

В комплект IWPE всегда входит защищенный провод для внутристенной прокладки. За телевизором у вас будет специальная отдельная розетка, а внизу над плинтусом — входной штепсельный разъем с вилкой, который подключается к любой существующей розетке в доме. Если на словах непонятно, то посмотрите наглядную схему.

Итак, перед началом инсталляционных работ убедитесь, что все ваши низковольтные кабели сертифицированы на внутристенную проводку. Также учитывайте, что в набор для внутристенного удлинения кабеля IWPE, в зависимости от производителя, входят провода разной длины (как правило, от 2 метров). Кроме того, есть некоторые ограничения. К примеру, нельзя использовать набор IWPE рядом с камином. Лучше не игнорировать эти правила.

Бывают случаи, что внутристенную проводку организовать невозможно. В такой ситуации можно использовать кабель-канал, покрасив его в нужный цвет. Кабель-канал просто крепится к поверхности стены и позволяет спрятать всю проводку.

Дерну посильнее — дотянется

Всегда покупайте кабели длиннее, чем вам нужно. Этот совет все пропускают мимо ушей, но не стоит так делать. Будет ли ваш телевизор висеть на стене или стоять на тумбе, берите кабели подлиннее. Остаток можно всегда скрутить и спрятать. Короткий кабель — сам по себе проблема, а еще он может стать причиной повреждения разъемов.

Для стандартной системы с телевизором на стене и компонентами на стойке хорошо подойдет 2,5-м кабель. Кабель 3,5 м позволит свободно отодвигать оборудование, если нужен доступ к задним панелям. Кроме того, такие кабели нужны, если речь идет о регулируемом по вертикали и горизонтали кронштейне, также длинный кабель понадобится, если телевизор висит высоко. Если кажется, что 3,5-м кабель вам ни к чему, то судите сами: при использовании больших регулируемых кронштейнов требуется около метра только от разъема в телевизоре до стены. Остается 2,5 м — этого должно хватить.

Последний совет по кабелям: не покупайте модели с массивными коннекторами. Такие кабели неудобны для размещения за плоскими телевизорами.

Кажется, телевизор висит криво

Все работы окончены: отверстия просверлены, болты закручены, кабели протянуты, телевизор подвешен. И вот вы смотрите на новенькую ТВ-панель на стене, но что-то не так… Телевизор висит криво! И что делать? Сверлить по новой? Кричать или плакать? Ничего из этого. Практически всегда есть способ выровнять телевизор на кронштейне. Имейте в виду, что не всегда виноват телевизор: кривой потолок, пол и стены создают эффект криво подвешенного телевизора.

Маленький строительный уровень всегда пригодится в хозяйстве

Выровнять телевизор руками. Серьезно. Это часто помогает. Просто нужно взяться за панель по бокам и слегка наклонить в нужную сторону. Все зависит от того, насколько крепко затянуты болты. Если они перетянуты, то шансов мало. Как бы там ни было, действовать нужно осторожно — не стоит в полную силу виснуть на телевизоре (может и упасть).

Ослабить, пошевелить, затянуть. Снимите телевизор, ослабьте болты на ответной части, которая крепится к самому телевизору, и пошевелите ее вверх-вниз. Затянув болты обратно, повесьте телевизор и посмотрите, что вышло. Если не помогло, то придется снова снять ТВ-панель и проделать то же самое с основанием на стене.

Импровизация. Если совсем ничего не помогло — пришло время проявить смекалку. Например, можно немного рассверлить отверстия кронштейна, чтобы появился люфт для наклона в одну из сторон. Только не нужно нервничать, делая огромные отверстия и портя кронштейн. Если случайно отверстие получилось слишком большим, то можно купить шайбу и подложить ее.

Итог

Все данные советы — это опыт, наработанный годами и сотнями телевизоров. Некоторые из советов очень полезны, но их не найти в инструкциях по эксплуатации. Если у вас есть нужный инструмент, два часа свободного времени и терпение, то подвесить телевизор вы сможете. Что касается времени, то может потребоваться и целый день — все зависит от сложности инсталляции. Иногда разумнее нанять специалиста, который сделает все за 20 минут.

Оригинал: Got a new TV? Save some money with our guide on how to wall mount a television

Как повесить плоский телевизор со скрытой проводкой

Детали проекта

Навыки

5 из 5
Жесткий
Требуются электрические навыки среднего уровня.

Стоимость

100 долларов США и выше, в зависимости от размера и модели настенного кронштейна для телевизора

Расчетное время

2–4 часа

Инструменты и материалы

• Универсальный нож

• Инструмент для зачистки проводов

• Плоскогубцы с иглами

• Рыбная лента

• Отвертка

• Молоток

• Дрель/шуруповерт

В этом видео электрик Скотт Карон вешает на стену плоский телевизор и скрывает всю проводку.

Шаги:

1. Прижмите старую электрическую коробку к стене прямо над существующей электрической розеткой.

2. Обведите контур коробки на стене, затем с помощью универсального ножа (или пилы для гипсокартона) прорежьте отверстие в гипсокартоне.

3. Повторите предыдущие шаги, чтобы вырезать отверстие для низковольтного кольца, в котором будут размещаться аудиовизуальные кабели.

4. Выключите электропитание в настенной розетке.

5. Снимите накладку с выпускного отверстия, отвинтите и вытащите выпускное отверстие из распределительной коробки. Не отсоединяйте никакие провода.

6. С помощью острогубцев открутите выступ в верхнем углу выпускной коробки.

7. Вставьте отрезок неметаллического электрического кабеля в распределительную коробку и поднимите его по стене к отверстию, прорезанному ранее в шаге 2.

8. Подсоедините один конец кабеля к встроенной электрической розетке, а существующая электрическая розетка.

9. Установите низковольтное кольцо в отверстие, вырезанное на шаге 3.

10. С помощью рыболовной ленты протяните аудиовизуальные кабели вверх из подвала и через низковольтное кольцо.

11. Протяните концы аудиовизуальных кабелей через защитную пластину, затем прикрутите пластину к низковольтному кольцу.

12. Протяните аудиовизуальные кабели от места установки телевизора до места установки кабельной приставки и DVD-плеера.

13. Вырежьте отверстие в стене возле кабельной коробки и установите второе низковольтное кольцо.

14. Протяните аудиовизуальные кабели вверх из подвала и через низковольтное кольцо.

15. Присоедините к телевизору инфракрасный (ИК) повторитель.

16. Установите инфракрасный (ИК) допуск к ИК-окну на кабельной коробке и на DVD-плеере.

17. Подсоедините аудиовизуальные кабели к кабельной приставке и DVD-плееру.

18. Прикрутите настенный кронштейн для телевизора к настенным шпилькам и к задней части телевизора с помощью шурупов.

19. Повесьте телевизор на настенный кронштейн.

20. Подсоедините провода к динамикам объемного звучания, затем закрепите динамики на стене.

21. Снова включите питание.

Как спрятать телевизионные кабели и провода

Возможно, самым большим разочарованием в телевизорах является беспорядок, который могут создать соединительные кабели. Честно говоря, мало что может быть хуже, чем повесить телевизор на стену, чтобы оставить свисающий пучок кабелей к розетке питания и аудио-видео оборудованию. Я знаю, что я предвзят, но зависит от того, как далеко вы хотите зайти; немного усилий может иметь большое значение для уборки ваших телевизионных проводов. Я знаю, что в настоящее время все больше и больше вещей переходят на беспроводную связь, но даже в этом случае вам все равно придется беспокоиться о кабеле питания телевизора при креплении телевизора на стене. К счастью, некоторые бренды и модели телевизоров значительно упрощают вам эту задачу, например Samsung и их «One Connect», к которому подключаются все ваши HDMI, оптические, Ethernet, USB, оптические и аудиокабели, а также традиционные телевизионные антенные кабели, и оттуда к телевизору можно подключить один кабель, а также кабель питания. Тем не менее, вам все равно придется беспокоиться о том, чтобы привести в порядок свои кабели.

В этом блоге я поделюсь с вами некоторыми методами, которые я использую для создания цельного внешнего вида наших телевизоров, монтируемых на стене, и, надеюсь, помогу вам добиться идеального результата.

Скрытие телевизионного кабеля для настенных телевизоров

Я начну с настенных телевизоров, потому что это должно быть сделано правильно, чтобы ваш телевизор дополнял ваше жилое пространство, когда все сделано правильно, телевизоры могут действительно хорошо выглядеть и быть настоящими экономия места. Есть несколько методов, которые я использую для очистки телевизионных кабелей, и это действительно зависит от стены, на которую вы крепите телевизор.

Скрытие телевизионных кабелей в каркасных стенах

Я люблю каркасные стены, ну, я не люблю каркасные стены. Я ненавижу их, если честно, мне просто нравится монтировать телевизоры на каркасные стены, так как очень легко спрятать телевизионные кабели за гипсокартоном и в каркасной стене. Если вы не знакомы, каркасная стена представляет собой листы гипсокартона, которые крепятся к деревянным или металлическим стойкам. По-прежнему возникает много опасений по поводу монтажа телевизоров на каркасных стенах, так как многие люди считают, что либо вы не сможете их починить, либо телевизор разрушит стену. Я не говорю, что это не та задача, которую следует выполнять без осторожности, вам просто нужно убедиться, что вы используете соответствующие методы крепления к стене и крепления к стене. Впрочем, вернемся к кабелям.

Если вам повезет, вы можете просто вырезать один кусок за телевизором и один ниже, где находится ваше аудио-видео оборудование или где вы хотите снова вывести кабели. Подайте что-нибудь вниз, например, электрические стержни, или специальный инструмент для прокладки кабеля, или даже крышку короба. Прикрепите к нему все свои кабели, такие как кабели питания, HDMI, антенные и спутниковые кабели, и протяните их все вверх. Установите телевизор на кронштейн перед этим отверстием, и вуаля, у нас есть телевизионные кабели. Я бы пошел немного дальше, чем это, однако это будет не самая профессиональная отделка. За телевизором я обычно вырезал квадратное отверстие, достаточно большое, чтобы установить заднюю коробку из гипсокартона и то же самое ниже. Это также, если у вас достаточно маленькие руки, позволит вам просунуть руки внутрь стены, если у вас возникнут проблемы с их повторным вытягиванием. Затем вы можете установить матовую лицевую панель с любой стороны. Эти лицевые панели имеют щетинки, закрывающие вход и выход кабеля, что создает гораздо более аккуратный вид.

Если вам не повезло с прокладкой кабеля за гипсокартоном, вы можете встретить горизонтальную шпильку, которую вам нужно будет обойти. Единственный вариант здесь — пройти через это. Скорее всего, вам придется вырезать кусок гипсокартона и отрезать часть стойки, чтобы пропустить кабели. Я рекомендую следующий метод: вставьте стержень в стену, чтобы найти расстояние до горизонтальной стойки. Измерьте эту отметку на стене. Используя многофункциональный инструмент, вырежьте квадрат из гипсокартона поверх стойки, вам нужно отрезать немного шире, чем стойка, но не слишком далеко, центрометр или полдюйма подойдет с обеих сторон. Удалите отрезанную часть гипсокартона, будьте осторожны, чтобы не сломать, так как вы будете использовать это, чтобы заполнить отверстие. С помощью универсального инструмента отрежьте часть от стойки, но не на всю ширину, так как нам нужно иметь возможность привинтить гипсокартон на место. Проложите кабели. Поместите отрезанный кусок гипсокартона поверх отверстия и прикрутите его обратно, лучше всего для этого подходят саморезы. Вы также можете с помощью ножа Stanley или универсального ножа слегка скосить края обрезанного гипсокартона. Это позволит легко заполнить гипсокартон шпатлевкой.

Если вы пытаетесь спрятать кабели в опорной стене горизонтально, скорее всего, вам придется сделать это несколько раз, поскольку деревянные опоры обычно располагаются на расстоянии 16 дюймов от центра к центру, и расстояние на самом деле указано на большинстве рулеток, не многие люди знают об этом, но вы знаете сейчас. Если вы делаете это с металлическими шпильками, которые труднее срезать. Стоит отметить, что большинство металлических стоек имеют отверстия внутри специально для прокладки кабелей, вам просто нужно найти их и проложить через них кабели.

Еще одна ситуация, с которой вы можете столкнуться, это заполненная изоляцией каркасная стена. Этого обычно легко избежать, используя инструмент для фрезерования, который имеет естественный изгиб, удерживая его близко к внутренней части гипсокартона, когда он находится внутри стены. Если у вас нет чего-то подобного, вам нужно будет выставить угол самостоятельно. Если стена очень плотно упакована изоляционной плитой типа Celotex, вам может понадобиться вырезать канал, чтобы ввести кабели внутрь. Я опишу эту технику в следующем разделе.

‍

Для нас, чтобы сделать это профессионально, это было бы классифицировано как наш установочный комплект для настенного крепления телевизора Silver+.

Скрытие телевизионных кабелей на стенах с сухой облицовкой и точечными мазками

Стены с сухой облицовкой и точечными мазками аналогичны стенам из каркаса, за исключением того, что гипсокартон приклеивается к кирпичной кладке или шлакоблоку с помощью капель, похожих на цемент. Это будут «точки» и «мазки». В настоящее время это очень популярный метод для новостроек и ремонта, и он значительно быстрее, чем нанесение двух или трех слоев штукатурки, как это требуется на сплошных стенах. Гипсокартон заклеивается, а затем сверху наносится финишный слой, по крайней мере, в Великобритании это верно. Теперь точечные стены могут быть очень удобными, когда дело доходит до скрытия телевизионных кабелей за ними, но это действительно зависит от нескольких вещей. Зазор за гипсокартоном, если повезет, будет около дюйма, но может быть и полметра центра. Расстояние, необходимое для прокладки кабелей, и расположение капель клея по отношению к месту прокладки кабелей.

При прокладке кабелей за точечными и плохими стенами. Прежде чем вырезать какие-либо дыры за телевизором, я потрачу несколько минут, просто постукивая по стенам, чтобы определить, где находятся капли цемента. Это будет звучать более солидно, тогда как когда вы не стучите по капле, звук будет более глухим. Вы ищете четкий маршрут между вашим телевизором и тем местом, где ваше AV-оборудование избегает этих пятен. Как только вы определили их. Вы захотите вырезать отверстие на любом конце, я рекомендую использовать металлическую заднюю коробку, обычно глубиной около 25 мм, и вырезать вокруг нее. Надеюсь, у вас есть хороший зазор, чтобы проложить кабели за гипсокартоном или пропустить электрические стержни. Скорее всего, он не будет достаточно большим, чтобы провести что-то вроде SCART, кто-нибудь их все еще использует? В любом случае, но кабели HDMI не должны быть проблемой. Я рекомендую приобрести несколько тонких HDMI-кабелей для этой задачи, типа без колец EMI, поскольку они обычно делают кабель слишком большим, чтобы он помещался за гипсокартоном. Если вас беспокоит производительность кабеля HDMI и помехи, вы можете приобрести клипсу с кольцами электромагнитных помех, которые можно закрепить на месте после установки кабеля. Помимо кабелей HDMI, есть такие вещи, как телевизионная антенна, спутник, Ethernet, фонокорректор и даже некоторые силовые кабели. Кабельные наконечники могут быть установлены после того, как кабель проложен, что означает, что кабели могут пройти через меньший зазор.

Если вам повезет, завинтите задние коробки на место. Может быть, установите лицевую панель щетки сверху, чтобы поддерживать порядок и уйти. Я рекомендую отрезать верхнюю и нижнюю части металлических задних коробок, чтобы пропустить кабели. Это создаст острый край, который сам по себе может повредить кабель при протягивании. Вы должны быть особенно осторожны с силовыми кабелями. Я рекомендую просто покрыть немного электроизоляционной лентой срезанный край металлической задней коробки, чтобы защитить кабели.

Если вам не так повезло, вам, возможно, придется вырезать часть гипсокартона примерно наполовину, чтобы помочь кабелям пройти, а затем использовать технику, аналогичную описанной в разделе, посвященном скрытию телевизионных кабелей в каркасных стенах, где часть Вырезанный гипсокартон будет использоваться для заполнения отверстия впоследствии. Скорее всего, вам понадобится изрядное количество наполнителя, поскольку вы будете закреплять гипсокартонную секцию к кирпичной кладке, за которой она будет естественным образом утоплена в стене, в отличие от каркасной стены, где вы прикрепите ее к стойке, из которой получится гипсокартон. секция сидит заподлицо.

Если зазор между гипсокартоном и кирпичной кладкой слишком мал, то вам нужно будет вырезать канал, чтобы провести кабели внутри стены, а также, возможно, проложить часть кирпичной кладки позади. Для этого я снова рекомендую использовать многофункциональный инструмент, просто отметьте линии между гнездами ввода и вывода кабеля и отрежьте. Вы также можете использовать для этого дисковую пилу, но это требует немного больше усилий. Если вы будете осторожны с отрезанным участком гипсокартона, вы сможете повторно использовать его, чтобы заполнить созданный вами желоб. Поместите кабели за гипсокартоном, прикрепите их обратно к стене и заполните отверстие. При этом я лично предпочитаю отодвигать часть стены и устанавливать часть короба или кабелепровода внутри, чтобы облегчить прокладку кабелей на более позднем этапе без необходимости повреждать стену в процессе. Это действительно может помочь, поскольку вы никогда не знаете, какие кабели вам понадобятся в будущем. Я опишу этот процесс более подробно в следующем разделе.

‍

Это также наш комплект для настенного крепления телевизора Silver+.

Скрытие телевизионных кабелей в сплошных стенах/кирпичной кладке

Вещи вот-вот запылятся, по-настоящему запылятся! Если вы хотите скрыть телевизионные кабели, идущие к телевизору, вам нужно убрать штукатурку и кирпичную кладку. Это потребует заполнения трюма, шлифовки и, возможно, покраски, но конечный результат того стоит. Если у вас есть в друзьях профессиональные штукатуры, вы можете захотеть прикоснуться к ним, чтобы они пришли и профессионально обезжирили поверхность после завершения установки, но хороших результатов также можно добиться с помощью таких вещей, как One Time или One Strike Filler, это то, что я использую. . Многим людям действительно не нравится идея делать дыры в своих стенах, поэтому вместо этого вы можете использовать короб, чтобы скрыть телевизионные кабели.

Для этого я рекомендую следовать тому же процессу, который описан в разделе «Скрытие телевизионных кабелей в стенах с гипсокартоном». Устанавливается планшайба выхода/входа щетки. Чтобы совершить погоню, вам понадобятся как минимум молоток и долото, но мне кажется, что это слишком тяжелая работа. Я лично использую дрель SDS с долотом или насадкой для чеканки. Это делает все молотком, что вам нужно. Вы, конечно, можете использовать что-то вроде штробореза, у меня есть такой, но, честно говоря, из-за того, что он очень прост, он редко отрывается от фургона из-за большого количества пыли, которая от него отделяется. Даже некоторые из хороших с прикрепленным пылесосом Генри. Что подводит меня к следующему пункту: вам понадобится пылесос и несколько тряпок. Накройте мебель и откройте окна. Когда я занимаюсь настенной чеканкой для установки настенного крепления телевизора, со мной обычно есть ученик, который может держать пылесос, пока вы гоняетесь, это действительно помогает улавливать пыль.

Я настоятельно рекомендую при этом уделить немного больше времени и углубить стену немного глубже, чем это, возможно, было бы необходимо, чтобы вы могли установить короб или кабелепровод со стеной для прокладки кабелей в более поздний срок без повреждения стены. Очевидно, что чем глубже и шире канал, тем лучше, так как это значительно облегчит протягивание кабелей в более позднее время, чем в случае с более узким пространством. Вам просто нужно проверить глубину вашей стены, если вы гоняетесь между комнатами, так как последнее, что вам нужно сделать, это проделать дыру насквозь и создать глазок!

Лично я делаю так. С помощью короба, который мы устанавливаем в стене, размечаем стену немного шире с обеих сторон. Затем, используя отметку от сверла, оберните лентой немного глубже, чем у самого короба или канала. Вдоль линий, отмеченных на стене, сверлом просверлите отверстия на глубину, отмеченную лентой, на расстоянии около 2 см или дюймов друг от друга. Это поможет вам просверлить стену до нужной глубины. Затем я вставляю широкое долото в дрель и пробиваю отверстие за отверстием по просверленным отверстиям, это поможет создать прямую кромку. Теперь прогоните кирпичную кладку и штукатурку посередине. Поместите короб или кабелепровод на место, чтобы убедиться, что этот бит подходит, гарантируя, что все это будет утоплено под готовой линией стены. Если не отогнать кусочки кирпича, которые мешают установке на место. Как только он закрепится на месте с помощью винтов и дюбелей. Вставьте кабели, а затем заполните наполнителем или гипсом. Тогда беги пылесосом!

‍

Чтобы сделать это для вас, это будет наш комплект Gold TV Wall Mounting.

Скрытие телевизионных кабелей в магистрали

Методы, описанные выше, подходят не всем. Некоторым людям не нравится мысль о том, что кабели нельзя легко вытащить, некоторым людям не нравится идея прорезать дыры в стенах, а другим просто не нравится идея пыли! Если это так, то следующим лучшим вариантом будет установка кабелей в кабельных каналах из ПВХ. Его можно закрасить, чтобы он соответствовал стене, если вам не нравится идея другого цвета. Это не всегда самый популярный выбор, и некоторые люди презирают его, но он выглядит значительно лучше, чем свободные кабели. При аккуратном монтаже короб может быть почти невидимым, например, при правильном размере и форме короб проходит через квадратный плинтус.

Существуют также некоторые декоративные короба, такие как линейка D-Line. Они могут быть самых разных форм и размеров, но наиболее популярными будут полукруглые каналы, которые подходят к телевизору. Существуют также другие типы, такие как их квадрантный короб, который похож на короб в форме четверти круглого сечения, который можно прикрепить к нижней части плинтуса и который выглядит как бортик или шотландка, используемая для выравнивания края пола там, где он встречается с плинтусом. Это идеально подходит для скрытия телевизионных и аудио-видео кабелей, таких как кабели динамиков, которые могут потребоваться для прокладки во всех углах вашей комнаты для системы объемного звучания, и вы даже можете получить цвет с эффектом дерева, чтобы он соответствовал вашему ламинату или дубовому полу.

Советы по сокрытию телевизионных кабелей

Ниже приведены некоторые хитрости, которые мы используем, чтобы скрыть телевизионные кабели в наших установках, таких как настенные крепления для телевизоров.

Укоротить все кабели

За телевизором может превратиться настоящий беспорядок, если оставить его наедине с самим собой. Я рекомендую по возможности укоротить все кабели, которые у вас есть, только столько, сколько вам нужно. Меньшая длина кабеля означает меньше кабеля, который нужно спрятать. Это может означать покупку более коротких кабелей для таких вещей, как HDMI и оптические кабели, где кабельные вилки можно легко заменить. Для коаксиальных кабелей, используемых для телевизионных антенн и спутниковых соединений, и кабелей категорий 5 и 6, используемых для соединений Ethernet, их можно укоротить, а штекер кабеля заменить. Вы также можете укоротить многие электрические и силовые кабели, я просто рекомендую вам не делать этого самостоятельно, если вы не знаете, что делаете.

Чтобы помочь вам, если вам нужно укоротить коаксиальные кабели или подключить кабели Cat5 или Ethernet, щелкните ссылки ниже для демонстрации видео с вашим покорным слугой.

Как установить коаксиальную вилку

Как установить F-вилку

Как установить вилку RJ45

У нас также есть широкий выбор полезных видео в нашем разделе «Сделай сам» и на нашем канале Youtube.

‍

Подружитесь с кабельными стяжками/стяжками на молнии

Я, вероятно, прохожу по сотне таких кабелей в неделю. Если у вас есть лишние кабели, я рекомендую свернуть их и поддерживать порядок с помощью пары кабельных стяжек или стяжек-молний, ​​если вы читаете это в США. Это также предотвратит запутывание и запутывание кабеля с другими кабелями, на распутывание которых может уйти целая жизнь. Как я регулярно говорю, «все, что может зацепиться за кабель, зацепится за него».

Кабельные стяжки также можно использовать для связывания кабелей за предметами. Я использую кабельные стяжки, чтобы обвязать ножки мебели, кронштейны для телевизора и прокладывать кабели снаружи за такими вещами, как водосточные трубы.

Проложите кабели снаружи

Хорошо, технически это не так уж сильно их скрывает, но зачастую кабели выглядят лучше проложенными снаружи, чем внутри. Это не мой предпочтительный вариант, но такие вещи, как транкинг, также можно использовать, чтобы скрыть их снаружи.

Проложите кабели через другие комнаты/шкафы/гардеробы

Это действительно зависит от вашей собственности и расположения комнат. встроенные шкафы.

Проложите кабели под половицами

Если вам нужно провести кабель с одной стороны комнаты на другую, прокладка половиц может быть лучшим способом спрятать провода. Если вы живете в доме старого типа и у вас есть что-то вроде ковра, вы обычно можете поднять его вместе с любой подкладкой, чтобы открыть половицы. Если вам повезет, половые доски будут уложены под прямым углом к ​​тому, как вы хотите проложить кабели, это обычно будет означать, что балки, к которым прикреплены половицы, будут проходить так же, как вы хотите проложить кабель. . Это будет означать гораздо меньше работы, так как вы часто можете просто поднять одну или две доски, а затем вставить кабель в несколько стержней для прокладки кабеля, вытащить их и снова вытащить. Как только это будет сделано, вы можете просто прикрепить к нему кабели и протянуть их.

Если доски пола проходят по тому же пути, по которому вы хотите проложить кабели, то это будет несколько отличаться, так как это будут балки и балки, через которые вам нужно будет пройти. Это будет означать подъем большего количества досок и необходимость сверлить отверстия или прорези, чтобы кабели могли проходить через них. Для этого вам понадобится либо аккумуляторная дрель с насадкой по дереву для сверления отверстий, либо какое-то долото или многофункциональный инструмент для вырубки. Прежде чем вы начнете поднимать доски, я рекомендую просто потратить 1 минуту или около того, чтобы посмотреть, есть ли какие-либо короткие доски, которые можно поднимать, которые находятся в пределах вашей трассы троса. Их будет намного легче поднимать, и есть вероятность, что они уже были обрезаны и подняты ранее и часто просто привинчены. Если нет, вам придется поднять их ломом или когтем молотка или молотков. Вы также можете обнаружить, что вам нужно разрезать некоторые доски, чтобы поднять их. Это следует делать над балками, чтобы оба конца можно было вернуть на место. Я рекомендую, когда вы подняли доску, которая была прибита гвоздями, вместо этого прикрутить ее обратно. Это облегчит вставание позже и предотвратит скрип половиц. Как насчет этого? Вы читаете блог о том, как спрятать телевизионные кабели, а также получаете советы о скрипе половиц! Пожертвования можно делать прямо на мой личный банковский счет. 😊

Возможно, когда вы поднимете ковер, у вас не будет половиц обычного типа, как в новостройках, где в настоящее время чаще всего используются полы с туннелями и канавками для предотвращения воздушного потока. Чтобы получить это, вам нужно сломать канавки, которые входят в туннели между досками. Лично я ненавижу это делать, но ты должен делать то, что должен.

Очевидно, что у вас может не быть ни того, ни другого, если у вас плиточный пол или сплошной пол. В этом случае я рекомендую вам попробовать что-то еще, например, транкинг.

Спрячьте кабели за патрубком

Я делал это один или два раза. Гораздо проще проложить кабели на месте, а затем просто установить патрубок, чтобы скрыть их, но если вы терпеливы, кабели часто можно протянуть через них впоследствии. . Это может быть использовано для потолочных динамиков. Однако многие из вас рассматривают возможность использования беспроводной звуковой системы.

Спрячьте кабели за откидными панелями на кухне

Когда кабель необходимо проложить через кухню, один из самых простых и эффективных способов сделать это — просто снять откидные панели в нижней части кухонных шкафов. , пропустите кабели, а затем закрепите платы на месте. Я использовал этот трюк много раз. Это не всегда возможно, например, когда после этого пол был покрыт плиткой, предотвращающей отодвигание досок. В этом случае вам просто придется попробовать что-то еще, мой друг.

Беспроводная связь

В последние годы беспроводные технологии прошли долгий путь, и такие вещи, как беспроводные звуковые системы, Sonos и WIFI обеспечивают более высокие скорости. Телевизионные системы начали следовать также, как Sky Q, который работает с использованием ячеистой системы для своих многокомнатных систем, и переход на беспроводную связь может быть выходом. У вас также есть такие вещи, как Bluetooth, который может обеспечить беспроводное соединение между оборудованием, это особенно полезно для настенных звуковых панелей и устраняет необходимость прокладки кабеля между оборудованием, а другие технологии, такие как зеркальное отображение экрана, позволяют прямо с вашего смартфона или планшета. к вашему телевизору без проводов.

Должен сказать, что я работаю на философии, что. «Беспроводная связь для вещей, которые движутся, и провода для вещей, которые не движутся». Это означает, что, по моему мнению, как и многие другие AV-профессионалы, такие вещи, как телевизоры и AV-оборудование, подключенные по кабелю, обеспечат гораздо большую производительность, чем беспроводная связь. На самом деле, из-за того, как радиоволны распространяются по воздуху, не всегда возможно использовать беспроводную связь, особенно в больших зданиях или при прохождении через металлические материалы, такие как металл и изоляционные плиты. Недавно я сделал сравнительное видео о скорости на моем Xbox между WIFI и проводным подключением. Я рекомендую вам проверить это, когда вы закончите здесь.

Это означает, что на этапе перемонтажа кабеля, возможно, в середине реконструкции или реконструкции, вам следует серьезно подумать о том, какие ТВ- и AV-системы вы будете использовать. Я всегда рекомендую прокладывать пару коаксиальных кабелей и кабелей категории 5 к каждой позиции ТВ/AV, даже если они вам не нужны немедленно, так как это даст вам большую гибкость в отношении того, что можно сделать в будущем, и вернуть все кабели обратно. в центральное место для простоты обслуживания и т. д. В прошлом у меня было много странных взглядов, предполагающих, что в наши дни это не нужно, и часто сопровождаемых предложением. «Разве это не делается только через WIFI в наши дни». Обычно нет. Например, я недавно завершил некоторые работы в собственности, где я предложил им установить дополнительные кабели, чтобы защитить систему в будущем, для чего вмешался член семьи и предположил, что в этом нет необходимости, поскольку они будут просто получать Sky Q и никаких кабелей. были необходимы. При установке системы Sky Q из-за длины и размера собственности, чтобы заставить систему работать, Sky пришлось прокладывать кабели данных снаружи здания, вместо того, чтобы быть спрятанным, и я вижу этот сценарий так много раз.
