Проводка по потолку: монтаж, схема разводки электрики, нормы и требования

Проводка по диагонали: можно ли прокладывать?

Строительство современного дома трудно себе представить без работ по разводке электропроводки по всем помещениям. Чаще всего провода от щитка до источника потребления энергии прокладываются горизонтально, вертикально или параллельно к стенным кромкам. Однако иногда строители убеждают будущих владельцев жилья сэкономить и проводят электропроводку по диагонали. Эта статья поможет разобраться, можно ли соглашаться на такое предложение и к каким результатам приведет прокладка проводов по кратчайшему пути.

Почему обычно проводку не укладывают по диагонали

Электрики, знакомые с правилами по электромонтажу помещений, никогда не станут укладывать в стены провода по диагонали, так как это противоречит пункту 522.8.7 Госстандарта.

Данный нормативный акт утверждает порядок разводки электропроводки с жестко закрепленными и заделанными в стены проводами, которые должны идти от щитка до розетки по стенам исключительно параллельно, вертикально или строго горизонтально с промежуточными пунктами в виде распределительных коробок.

Смысл в этом требовании действительно есть, так как при диагональной прокладке электропроводки потребитель может столкнуться с неприятными моментами в виде повреждения проводов во время ремонта или обустройства помещений. Поэтому владельцу жилья, незнакомому со схемой диагональной электропроводки, придется рисковать каждый раз, когда он собирается просверлить отверстие или забить гвоздь в стенку. Ведь любая ошибка в этом случае может спровоцировать короткое замыкание, которое может привести к тяжелой травме или серьезному пожару.

Поэтому при монтаже скрытой проводки в стену традиционная схема выглядит предпочтительнее. Ведь в этом случае повредить провода во время проведения любых работ невозможно, если конечно домашний мастер не забудет отступить на 10-15 сантиметров от линии залегании проводки, которая уложена по кромке стены по пути от розетки до распределительной коробки по стандартным параметрам.

Таким образом, диагональная проводка в стенах недопустима, а предлагать реализацию такой схемы могут только непрофессионалы или нечистоплотные строители, желающие как можно быстрее сдать объект заказчику.

Можно ли положить по диагонали и советы

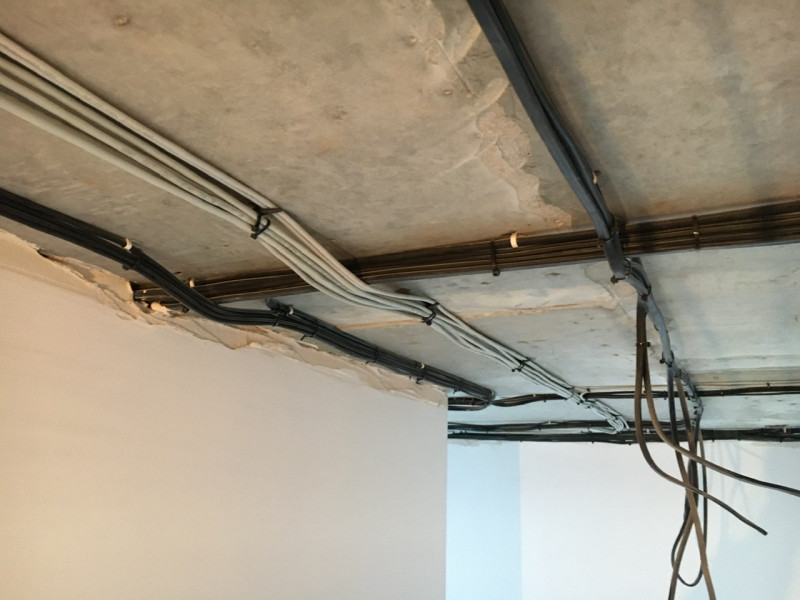

Однако ставить жирный крест на диагонали не стоит. Ведь этот способ довольно часто и на официальной основе (ГОСТ 522.8.8) используется при прокладке электропроводки на потолке или стройконструкциях без жесткого крепления. Иными словами, проводка в этом случае должна быть наружной, а не скрытой.

В советские времена этот способ довольно часто использовался при подключении к электричеству частных деревянных домов. В наше время проводка по диагонали скорее экзотика. Однако для желающих сэкономить есть смысл развести провода по потолку, особенно в том случае, когда проводка замаскирована декоративным покрытием.

Именно для такого случая существует пара полезных советов:

• доверять проведение таких работ рекомендуется профессионалам, так как любители могут допустить серьезные ошибки;
• обустройство электропроводки на потолке недопустимо без защитных гофр из самозатухающего пластика или специального металлорукава;
• не рекомендуется подключать всех потребителей к одному защитному автомату особенно в тех случаях, когда суммарная нагрузка превышает расчетные показания устройства;
• выключатели необходимо подключать не к нулевому, а к фазовому проводу, чтобы не получить неожиданный удар током при замене лампочки или включении осветительного прибора;
• сечение проводов должно соответствовать максимально возможной нагрузке, чтобы проводка не перегревалась и не выходила из строя раньше времени;
• крепеж для разводки электропроводки по потолку должен быть специальным, например монтажные клипсы.

Воспользуйтесь этими советами и возможно сумеете немного сэкономить на монтаже электропроводки по потолку.

Проводка под натяжным потолком: инструкция монтажа

Содержание

• 1 Требования к электромонтажу
• 2 Проводка под натяжным потолком
• 3 Альтернативные варианты перекрытия

На сегодняшний день проводка под натяжным потолком не предоставляет в себе ничего сложного. Проводка под натяжным потолком должна выполняться только людьми, которые имеют специальные знания. Прежде всего, вам необходимо будет учитывать требования по безопасности.

В этой статье мы предоставили вам информацию о том, как провести проводку под натяжным потолком. Здесь вы увидите не только подробную инструкцию, но и фото, которые поэтапно описывают весь процесс.

Требования к электромонтажу

Натяжные потолки монтаж проводки под ними должен проводиться безопасно. Перед установкой вам необходимо качественно подобрать проводник. Для его выбора вам необходимо определить какое необходимо сечение кабеля. Если сечение будет неправильным, тогда провод может перегреваться.

Если монтаж проводки осуществляется по деревянной поверхности, тогда вам необходимо учесть следующие рекомендации:

1. Проводка должна выполняться в стальной или гофрированной трубе.
2. Стыки труб обязательно должны иметь дополнительную защиту из негорючего материала.
3. Для прокладки проводов необходимо использовать негорючие кабели.

Если вы решили прокладывать свои провода по бетонному потолку, тогда вы можете использовать гофрированную трубу. Эта труба способна защитить пленку на натяжном потолке от перегревания. Также вам необходимо помнить, что когда проводите установку точечных светильников на натяжном потолке, тогда вам необходимо использовать негорючий кабель. Для прокладки этого вида проводки вам также необходимо провести расчет длины кабеля.

Помните, что если вы правильно проведете монтаж, тогда проблемы с перегреванием кабеля не возникнет.

Проводка под натяжным потолком

Теперь пришло время узнать, как правильно сделать электропроводку под натяжным потолком своими руками. Вот основные этапы монтажных работ:

– Перед началом работ вам необходимо будет начертить схему проводки по потолку. Вам необходимо помнить о том, что проводка под натяжным потолком должна проходить параллельно или перпендикулярно. При размещении распределительных коробок вам необходимо обеспечить к ним доступ. Когда вы занимаетесь составлением схемы вам необходимо тщательно изучить все размещение. Если не продумать схему размещения, тогда проводка может быть неудобной.

– После проведения чертежа его необходимо перенести на поверхность потолка.

– Отверстия под дюбеля или хомуты можно сделать с помощью перфоратора. При выборе расстояния между хомутами вам необходимо помнить, что провод не должен провисать.

– Необходимо разместить распределительные коробки согласно схеме. Для размещения электропроводки под натяжным потолком все провода необходимо размещать в гофрированную трубу. Выпуск провода из гофрированной трубы должен быть не менее 15 сантиметров.

– После проведения всех работ необходимо визуально проверить правильность выполнения работ.

Альтернативные варианты перекрытия

Проводка под натяжным потолком может размещаться на деревянных и железобетонных перекрытиях. Проводку в полу можно монтировать подобным способом. Монтаж проводки под натяжным потолком должен выполняться с учетом следующих рекомендаций:

• Если перекрытие имеет пустоты внутри, тогда необходимо провести кабель внутри этих пустот. Если вы не желаете использовать пустоты, тогда вам следует использовать гофрированную трубу или кабель каналы.
• Соединять металлические трубы для разводки проводки по деревянному потолку необходимо с помощью сварки. Распределительные коробки в этом случае тоже должны изготавливаться из металла.

• Для того чтобы штукатурка не рассыпалась в местах где будет проходить кабель вам необходимо использовать армирующую сетку.
• Кабель под натяжным потолком не должен проводиться без гофрированной трубы. Гофрированная труба позволяет дополнительно защитить проводку от влаги.

Рекомендуем вашему вниманию: прокладка проводки в бане.

Вопросы и ответы: Прокладка проводки между потолочными обвязками

• Главная >

• Как >

• org/breadcrumb»>

  Интерьеры >

• Вопросы и ответы: прокладка проводки между потолочной обвязкой

Интерьеры

Опубликовано:
01 декабря 2001 г.

Автор
Шон Кенни

Войдите под номером или Зарегистрируйтесь под номером , чтобы загрузить PDF-версию этой статьи. (125,41 КБ)

В.
Здесь, в Новой Англии, мы обычно прикрепляем стропы 1×3 к потолочным балкам перед установкой гипсокартона. На большинстве работ я вижу, как электрики прикрепляют кабель Romex к нижней части балок параллельно стропам 1×3, поэтому проводка находится на расстоянии около 1/2 дюйма или меньше от задней части гипсокартона. Соответствует ли это NEC, или проводку нужно утопить дальше от гипсокартона?

A. Мастер-электрик Шон Кенни отвечает: В течение 12 лет, когда я работал подрядчиком по электроснабжению жилых домов, я обычно скреплял кабель степлером между обвязками. Все инспекторы, которых я встречал в Массачусетсе, Нью-Гэмпшире и Мэне, приняли эту практику.

Однако, к сожалению, Национальный электротехнический кодекс ( NEC ) не содержит ясности по этому вопросу, и некоторые местные инспекторы могут интерпретировать .0021 NEC отличается от инспекторов, с которыми я сталкивался. NEC , раздел 300-4, гласит: «В случае физического повреждения проводники должны быть надлежащим образом защищены». В идеальном мире NEC должен решить вопрос о том, могут ли кабели, проложенные прямо под поверхностью гипсокартона, подвергаться физическому повреждению. Но мы живем не в идеальном мире.

NEC , раздел 300-4(d), может применяться, но только в том случае, если местный инспектор считает обвязку «элементом каркаса». В этом разделе говорится, что «если кабель или кабельный канал прокладываются параллельно элементам каркаса… кабель или кабельный канал должны быть установлены и поддерживаться таким образом, чтобы ближайшая внешняя поверхность кабеля или кабельного канала была не менее 1 1/4 дюйма (31,8 мм) от ближайшего края элемента каркаса, куда могут проникнуть гвозди или шурупы». Цель этого раздела — убрать кабель из зоны, где можно ожидать гвоздей и шурупов для гипсокартона. В этом разделе не требуется, чтобы кабель находился на расстоянии 1 1/4 дюйма от гипсокартона — только на расстоянии 1 1/4 дюйма от обвязки.

Если инспектор считает, что использование обвязки создает серию «неглубоких канавок», то может применяться NEC , раздел 300-4 (e). В этом разделе говорится, что «кабель … установленный в канавке, который должен быть покрыт стеновой панелью, сайдингом, панелями, ковровым покрытием или аналогичной отделкой, должен быть защищен стальной пластиной толщиной 1/16 дюйма (1,59 мм), гильзой или эквивалентом. или на свободное пространство не менее 1 1/4 дюйма (31,8 мм) по всей длине паза, в котором установлен кабель или кабелепровод». Если этот подраздел применим, остается вопрос, относится ли «свободное пространство» к глубине паза или к расстоянию кабеля от обвязки.

На мой взгляд, это безопасно и законно, если вы держите кабель на расстоянии не менее 1 1/4 дюйма от края обвязки. Но поскольку NEC несколько неясен, следует обсудить этот вопрос с местным инспектором.

Проводка между потолочными обвязками

Ключевые слова:

Тема:

Полевое руководство JLC:

Как подключить провода потолочного освещения | Главная Руководства

Автор: William Machin Обновлено 23 февраля 2022 г.

Потолочные светильники работают с помощью выключателя на стене или тяговой цепи, прикрепленной к светильнику. Провода внутри электрической коробки на потолке и сзади светильника имеют цветовую маркировку, чтобы определить, какие провода от светильника подключаются к каким проводам в коробке. Как правило, черный провод всегда подключается к черному проводу, а белый провод подключается к белому проводу. Зеленый провод подключается к заземляющему винту внутри потолочной коробки. Подсоедините провода потолочного освещения, используя метод, который экономит время и упрощает работу.

Подготовка потолочного освещения

1. 1. Снимите лампочки

   Снимите лампочки и стеклянные линзы с потолочного светильника, советует семейный мастер. Положите светильник лицевой стороной вниз на полотенце или толстую ткань, чтобы не поцарапать покрытие.

2. 2.

   Зачистите провода

   Снимите 1/2 дюйма изоляции на концах черного, белого и зеленого проводов, используя инструмент для зачистки проводов на плоскогубцах. Прикрутите желтый разъем с крылышками к концам черного и белого проводов.

3. 3. Скрутите зеленый провод

   Используйте губки плоскогубцев, чтобы скрутить конец зеленого провода в небольшой полукруг для крепления провода вокруг винта заземления внутри потолочной коробки.

Подсоединение проводов

1. 1. Отключите питание

   Отключите электричество в распределительной коробке на потолке с помощью соответствующего выключателя на электрощите.

2. 2. Настройка лестницы

   Установите стремянку в области электрощита на потолке, где устанавливается светильник. Работайте с лестницы и прикоснитесь одним из наконечников проводов датчика от электрического тестера к оголенным концам каждого провода внутри потолочной коробки, чтобы убедиться, что электричество в цепи потолка отключено.

3. 3. Зачистите провода

   Зачистите 1/2 дюйма изоляции на концах каждого провода внутри потолочной коробки.

4. 4. Наденьте зеленый провод на латунный винт

   Поднимите светильник по лестнице и расположите его заднюю часть рядом с потолочной коробкой. Зацепите петлю на конце зеленого провода вокруг латунного винта для заземления внутри коробки. Надежно затяните винт отверткой.

5. 5. Подсоедините черный провод

   Отвинтите разъем провода на конце черного провода сзади фонаря. Используйте открытый конец разъема, чтобы собрать вместе оголенные концы черного провода на фаре и черный провод в коробке, и наденьте разъем на концы проводов, как показано на How to Wire It.com. Поверните разъем по часовой стрелке, пока он не будет плотно прилегать к проводам.

6. 6.

   Подсоедините белый провод

   Отвинтите разъем на белом проводе у фонаря. Повторите предыдущий шаг и подключите конец провода от светильника к белому проводу внутри потолочной коробки. Светильник готов к установке в потолочной коробке с помощью прилагаемых крепежных винтов или винтов с накатанной головкой.

   Вещи, которые вам понадобятся

   Совет

   Для трехходовых систем, которые управляют светом с помощью двух выключателей, получите схему трехходового выключателя в Интернете или в магазине осветительных приборов и следуйте указаниям на электрической схеме.

   Цвета проводов зависят от производителя светильника и электрической схемы дома. Всегда обращайтесь к инструкциям, прилагаемым к светильнику, для правильного подключения.
