Разводка проводки на кухне: расчет, схема, последовательность работ

Функциональность кухни – в каждой мелочи. Из-за отсутствия квалификации у мастеров ремонтников, непревзойденная по дизайнерским параметрам квартира, в частности кухня, становится нефункциональной из-за неправильной разводки электропроводки.

Прокладка электропитания в жилом помещении – дело не из легких, требующее определенных знаний и навыков в области электрики. В первую очередь, это правила, умения читать и набрасывать схемы проводки, навыки электромонтажа. Восполнить цель, разобравшись как сделать электропроводку, не прибегая к помощи специалистов можно, но это потребует строгого соответствия инструкции.

Особенности обустройства электросети в помещении

Кухня – специфическая комната. Нигде, так как здесь не изменяется температура, влажность, поддаются эксплуатации всевозможные электрические приборы. Здесь реальное место имеет действие воды. Теперь представьте, что в кухне находится удлинитель с 5-6 включенными приборами и подумайте, чем может грозить такое пренебрежение техникой безопасности и правилами разводки проводки на кухне.

Важно! Схема существенно отличается от обустройства электросети в других помещениях!

Разводка отдельной проводки для кухни

Сегодня возможности распределения электропроводки неограниченные. Вы можете прибегнуть к первой необходимости – разветвлению проводки и монтажу отдельной сети по схеме, от которой будет питаться только кухня.

Во многих кухнях вместо типовых газовых плит монтируются современные индукционные или электрические варочные поверхности, особенность которых – запитка от специального источника напряжения. При подключении по схеме к классической электросети такое устройство откажет в работе.

Правильность разводки проводки на кухне, оснащенной по последним технологиям, показана на фото ниже.

Наличие столовых розеток

Со сложными схемами разводки электропроводки на кухне разберемся потом. Воспользуйтесь советом – оставьте подключение «серьезных» приборов (варочных поверхностей и плит) специалистам, разбирающимся и знающим толк в деле.

Сконцентрируем внимание на столовых розетках – вспомогательных устройствах, без которых существование современной кухни в XXI веке представить невозможно.

На первых порах разводки электропроводки на кухне составляют план расположения всех розеток на кухне. В нем указывают расположение бытовой техники, учитывая ее формат и класс энергопотребления. Если розетка для холодильника предусмотрена в непосредственной близости к устройству, то в случае перестановки мебели подключение агрегата станет невозможным. Потому так важно в кухне наличие альтернативных розеток, скрытых до того времени, пока они не понадобятся.

Нижнее или верхнее расположение

Владельцы квартир часто задаются вопросом: «На какой высоте делать розетки на кухне?». В одно время популярно было монтировать коробки под розетки и выключатели на высоте всего 20 см от пола. Но такой вариант оказался непрактичным особенно в тех семьях, где дома маленькие дети. Оптимально размещать розетки на уровне пояса. Исключением является рабочая зона кухни – здесь устройства должны находиться на уровне стола для удобного использования мелкой бытовой техники.

Дальнейшее обустройство

Стартовый этап работ – знакомство с электрощитом. Отсюда будет начинаться работа. На устройство монтируются защитные автоматы на силовые розетки (те, которые используются для подключения крупных бытовых приборов).

Полностью вся система разводки проводки на кухне состоит из конструктивных элементов, гарантирующих безопасность. В их число входят такие приборы:

• УЗО – устройство защитного отключения;
• набор автоматических выключателей;
• комплект предохранителей;
• розетки и выключатели света.

Справившись с монтажом защитных систем, не беспокойтесь о безопасности работы электрических приборов, подключаемых вами на кухне. Главное учтите эти нюансы на этапе планирования размещения розеток и разбивки проводки.

Схема монтажа

Кухня – главный потребитель электроэнергии в доме. Большинство вспомогательных приборов размещено в этой зоне. И в это число еще не входят осветительные приборы рабочей области и обеденной зоны.

Делая разводку проводки на кухне важно помнить, что вся техника, размещенная здесь, поддается перепадам температуры и влажности. Потому важно монтировать провода в специальные влагонепроницаемые проводки. К этим факторам добавляются еще и скачки напряжения в сети.

Важно! Если вы знаете, какой провод выбрать для обустройства схемы подключения электроприборов, то выбирайте специальный – с двойной изоляцией (для помещений с повышенной влажностью: ванная комната и кухонная зона).

Выполнение работ на этапе разветвления сети

Для некоторых приборов устанавливаются отдельные розетки, в их числе:

• холодильник и морозильная камера;
• электроплита;
• варочная поверхность и духовой шкаф;
• микроволновка;
• кофеварка;
• мультиварка;
• хлебопечка.

Идеально, когда каждому из кухонных электрических приборов соответствует индивидуальный комплект УЗО, автоматических выключателей (рычагов на щитке) и т. п. обустраивая проводку на кухне, не забудьте оставить несколько свободных розеток в зоне готовки кухни, для временных бытовых приборов: мясорубки, соковыжималки, блендера и т.д.

Правильность составления схем электромонтажа

Подбор и разработка схем электропроводки на кухне начинается на этапе планирования ремонтных работ. На первых порах предполагается выбор типа проводки: скрытого или наружного.

Разработав план проведения работ и, имея на руках план разводки электросети, с дальнейшими работами справиться проще, особенно, если планируется проводить работы своими руками.

Правила выбора розеток и выключателей для кухни

Проводя расчет электрической цепи на электропроводку на кухне, руководствуйтесь приведенными рекомендациями:

1. Мало выбрать розетку и выключатель. Необходимо правильно установить устройство. Тонкость выбора изделий заключается в типе изделий на ток не менее 16А. Отдельное внимание уделяйте механизмам розетки: с никелированными подпружиненными ламелями на керамическом основании. Такие розетки обладают сроком службы дольше, чем аналоги.
2. Те же правила касаются и выключателей. Они могут быть рассчитаны на меньший ток. Лучше покупать двойные розетки и выключатели с минимальным выступом механизмов за плоскость вертикальной поверхности стены. Переставляя мебель, вы не рискуете зацепить прибор, а в случае поломки одной из секций, вы можете использовать в качестве резерва вторую.
3. Монтируя розетки и выключатели на кухне, не забывайте, что розетки монтируются на высоте 40-50 см от пола, а выключатели – 90-100. В случае с кухней работает отдельная схема: розетки монтируются так, и там, где комфортнее всего использовать электроприборы, не прибегая к подключению техники через удлинитель. Следите за тем, что кухонная мебель не загораживала ни выключатели, ни розетки.
4. По правилам выключатель для общего источника света монтируют в 10-15 см от дверного косяка. Щиток размещают под потолком, но в легкодоступном не захламленном месте. Выключатели же монтируют в местах удобных для пользования: боковых поверхностях посудных шкафов, части стены рядом с розетками над рабочей поверхностью.

Как выбрать провод для разветвления электропроводки

Закончив с подсчетами мощности будущей сети электрического питания, можно приступать к этапу подбора провода. Для внутренних электропроводок используются алюминиевые и медные изделия с диэлектрической изоляцией.

Алюминиевые провода наиболее распространены на рынке и в 90% случае применяются для внутреннего разветвления. Такая популярность связана с относительно невысокой стоимостью и небольшим удельным весом кабеля. Но на счету с достоинствами и недостатки:

1. Технические правила эксплуатации требуют использования проводов с большим сечением в силу большого сопротивления электрического алюминиевого кабеля.
2. На этапе монтажных работ толстая проводка может испортить внешний вид стен, особенно если предусмотрен наружный монтаж электросети.
3. Контакт ослабляется из-за чрезмерного нагрева алюминиевой проводки.
4. Вследствие повышения температуры алюминиевого кабеля хрупкость материала повышается, а срок службы сети в разы падает.

Медные проводки надежнее, качественнее и долговечнее. Единственный недостаток – дороговизна. Так какой провод выбрать?

В таблице, приведенной в качестве примера ниже, описаны подробные параметры по выбору кабеля для той или иной электросети. Ориентируясь на основные показатели и воспользовавшись таблицей, можно с легкостью вычислить какой именно тип кабеля пригодится для разветвления проводки на кухне в квартире или доме.

В недалеком прошлом, около 20 лет назад, нагрузки на электросеть не отличались напряжением. Сегодня эти показатели возросли в десятки раз из-за ежедневного использования крупной бытовой техники и мелких электрических приборов для кухни. Старые провода, смонтированные в квартирах еще во времена СССР, сегодня не справляются с поставленной задачей, отсюда и появляется необходимость полной замены электросети в доме.

Монтаж проводки на кухне

Пожалуй, именно кухня – то самое место, где никак не обойтись без удобной схемы разводки электрической линии. Ведь здесь каждый сантиметр пространства строго функционален, и везде должно хватать длины шнура электроприборов, которых на кухне бессчётное количество.

Не важно, оформляете ли вы кухню «с нуля» или же проводите здесь модернизацию, позаботиться об электропроводке стоит в первую очередь.

ДЛЯ УДОБСТВА НА СОВРЕМЕННОЙ КУХНЕ НЕОБХОДИМА ГРАМОТНО СМОНТИРОВАННАЯ ЭЛЕКТРОПРОВОДКА

Итак, разберём пошагово процесс прокладки электропроводки на кухне.

Подготовка к работе

Как и в любой другой комнате, на кухне перед тем, как приступить к работе, нужно рассчитать нагрузку бытовых приборов на сеть и в соответствии с полученными данными идти дальше.

Если в квартире уже присутствует однофазная разводка, стоит задуматься над тем, чтобы исправить ситуацию, так как в таком случае особенно размахнуться с мощностью не получится. Трёхфазная проводка же, наоборот, даст приличный запас по требуемой мощности. Обычно в квартирах, где стоит или стояла электрическая печь, проведена именно трёхфазная сеть.

После этого приступаем к расчёту итоговой мощности бытовых приборов. Не забывайте о том, что нужно учитывать желаемое размещение розеток и выключателей и планировать соответствующую схему разводки.

Рассчитывая потребности кухонных приборов в электричестве, всегда учитывайте необходимую разницу между максимумом и потребностями – ведь в будущем вы, весьма вероятно, захотите приобрести более мощные и современные приборы, ради которых совсем не захочется переделывать электропроводку

По опыту, схема электропроводки вряд ли выйдет выше 15 кВт – расчётная мощность крайне редко превышает это значение. Это число выражает сумму всех требований электроприборов, включенных одновременно, чего, скорее всего, никогда не случится. Однако рассчитывать нагрузку, повторимся, стоит по максимуму.

РАССЧИТАЙТЕ РАСПОЛОЖЕНИЕ И КОЛИЧЕСТВО РОЗЕТОК ДЛЯ КУХНИ

Теперь настало время, исходя из расчётных данных, выбрать правильный провод с соответствующим сечением для проведения освещения и розеток. Мы говорили о разных типах кабелей и проводов для электропроводки в этой статье: Разновидности проводов и кабелей для организации электропроводки.

ТАБЛИЦА СЕЧЕНИЯ ПРОВОДОВ

Самый распространённый вариант – кабель сечением 6 мм, рассчитанный на 10 кВт. Однако, если ваша расчётная мощность превышает допустимые этим кабелем пределы, вы всегда можете выбрать другой.

Уточните в ЖЭКе, проведено ли заземление и другие важные мероприятия, чтобы быть уверенными, что дальнейшая работа с электропроводкой будет безопасной

Шаг первый: устанавливаем электрощиток

Чтобы использование бытовых приборов было безопасным в дальнейшем, позаботьтесь об установке электрощитка – он устанавливается вместо обычной распределительной коробки.
По правилам в схеме перед щитком идёт автомат или стабилизатор напряжения, мощность которого также зависит от того, каково напряжение электроприборов в квартире. Чувствительные к перепадам напряжения бытовые приборы лучше подключить к их индивидуальным приборам защиты.

ИНДИВИДУАЛЬНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ДЛЯ ХОЛОДИЛЬНИКА

Освещение выводится параллельной линией через автомат для того, чтобы можно было отключать всю квартиру сразу, а не каждый светильник по отдельности.

Не забывайте о том, что кухня является местом с повышенной влажностью, и места с проводкой должны хорошо герметизироваться

Шаг второй: обращаем внимание на розетки и выключатели

Розетки и выключатели должны быть безопасны в использовании, ведь с ними вам придётся контактировать постоянно. Каковы их особенности?

• Для квартиры идеальны варианты с расчётом силы тока на 15 А;
• Розетки на керамических пластинах прослужат дольше – ведь керамика не подвержена горению и плавлению;
• Кухонный выключатель должен быть плоским, чтобы его легче было очищать от пыли и жира;
• Для розеток на кухне из общих правил сделано исключение. Вместо требуемых полуметра от пола кухонные розетки располагаются выше стола, чтобы в них не попадала вода и ими было удобно пользоваться. Выключатели также поднялись выше в кухонных условиях – вместо метра от пола они располагаются там, куда будет удобно дотянуться рукой;
• Выключатель фонового света располагается рядом с косяком входной двери на кухню. Нередко этот выключатель находится вообще в коридоре в непосредственной близости от кухни;
• Часто в монтажную схему электропроводки включают и освещение рабочей поверхности разделочного стола и других элементов кухни.

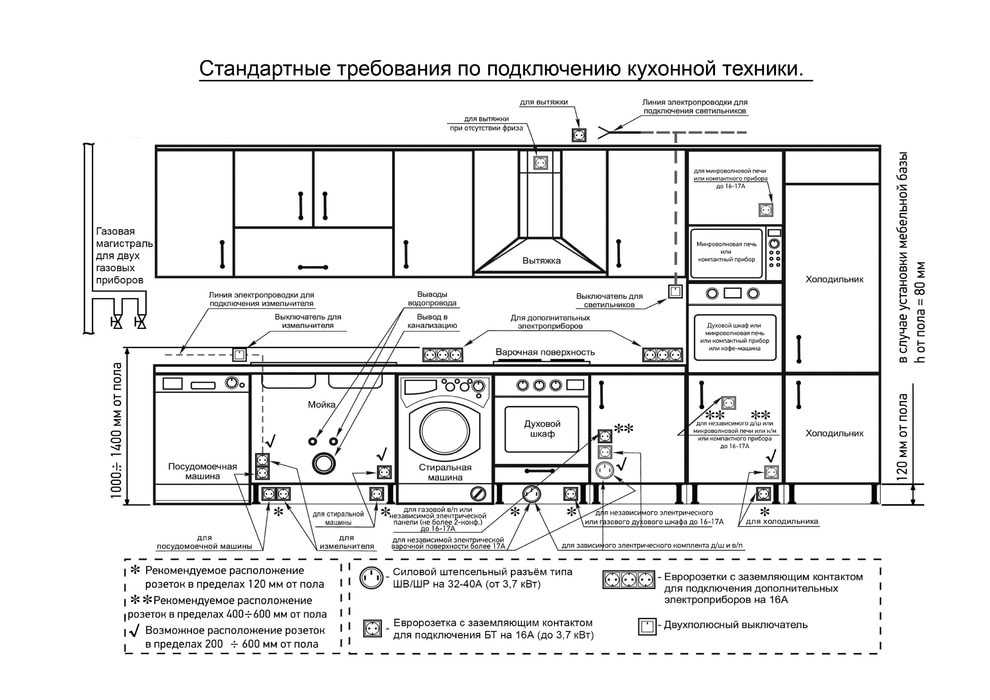

СХЕМА ЭЛЕКТРОПРОВОДКИ В КУХНЕ

Чтобы знать, как расположить розетки, спланируйте расположение крупных бытовых приборов на кухне. Обычно габариты кухни вынуждают к достаточно строгой расстановке крупной техники. Для мелких электроприборов, которые не будут постоянно включены в сеть, можно сделать группы розеток над столом или любым другим местом, где предполагается их использовать. Помните о том, что размещать розетки можно только в третьей зоне, достаточно удалённой от брызг, в остальных случаях нужно использовать розетки с защитной крышкой.

РОЗЕТКИ ДЛЯ МЕЛКИХ БЫТОВЫХ ЭЛЕКТРОПРИБОРОВ

Шаг третий: штробим стены под проводку

Итак, с планированием электросети на кухне покончено и пора приступать к активным действиям.
Вам понадобится перфоратор, которым и будет производиться штробление под скрытую проводку. Обычно в кухне используется именно скрытая проводка, когда кабель прокладывается в специально проделанных канавках – штробах – в стене. Впоследствии эти канавки заделываются и покрываются вместе со всей стеной финишной отделкой.

Для штробления понадобится специальная насадка на перфоратор или болгарку

ШТРОБЛЕНИЕ СТЕН ПОД ПРОВОДКУ ПЕРФОРАТОРОМ

Приступая к прокладыванию штроб для проводки, помните:

• Процедура прокладки штроб долгая и трудозатратная. Специалисты используют в своей работе различные инструменты, призванные ускорить и облегчить процесс – штроборез, болгарку и т. д. Однако обыватель обычно довольствуется перфоратором, с которым работа идёт не так быстро;
• На стены перед началом работы лучше нанести линии разводки электросети. Помните о том, что кабель должен расходоваться минимально;
• Штробы должны идти ровно, с поворотом под углом 90⁰. Это будет не только эстетически привлекательнее, но и понятнее и проще для запоминания – ведь вам нужно знать, где проходит кабель, на случай, если в будущем придётся сверлить стену;
• Попутно выделяйте перфоратором места, где будут установлены розетки и выключатели.

Для прокладывания кабеля вам понадобится ещё и долото или бур с упрочнённым наконечником.

ДОЛОТО ДЛЯ ШТРОБЛЕНИЯ

Помните о технике безопасности, пользуйтесь во время прокладывания штроб респиратором и защитными очками

Шаг четвёртый: укладываем кабель

После достаточно сложного предыдущего пункта этот кажется довольно лёгким. Но не забывайте о соблюдении правил!

В соответствии со схемой электрики вложите кабель в проделанные штробы. На этом монтаж завершится.

Укладывают провода по следующему алгоритму:

• В промежутках длиной 50 см в полости проштробленного канала сверлится отверстие диаметром в 1 см;
• Заранее подготовленную электропроводку убирают в гофрированную трубу, которая защитит провода от механических повреждений и горения. Гофру укладывают в канавки;
• В просверленных отверстиях закрепляются специальные скобы, которые будут удерживать гофрированную трубу с кабелем в стене.

Если скоб нет, вместо них можно использовать монтажные дюбели с примотанными к ним отрезками проволоки

УКЛАДКА КАБЕЛЯ В ШТРОБУ

Завершение работ

Наступил заключительный этап в укладке электропроводки. Теперь в специально отведённые для них места устанавливаются розетки и выключатели, а к ним сразу подключаются и провода.

Сначала в отверстие для розетки устанавливается подрозетник, фиксирующийся в нише с помощью раствора. В этот момент лучше всего провести штукатурку области вокруг будущей розетки, чтобы потом не запачкать шпатлёвкой фурнитуру.

УСТАНОВКУ ДЕКОРАТИВНОЙ ПАНЕЛИ РОЗЕТКИ ЛУЧШЕ ПРОИЗВОДИТЬ ПОСЛЕ НАНЕСЕНИЯ ФИНИШНОГО ПОКРЫТИЯ, ЧТОБЫ НЕ ЗАПАЧКАТЬ

Самая важная часть электротехнических работ в кухне завершена, и пришло время приступить к другим пунктам ремонта. Если вам нужна помощь в проведении электропроводки в кухню, вы можете обратиться в нашу компанию, где вам с удовольствием помогут справиться с этой задачей.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Схемы с раздельными розетками на кухне : Электрика онлайн

Автор: Терри Питерман       Что такое схема с раздельными розетками на кухне и почему возникает путаница с этой обычной конфигурацией бытовой проводки? Я получил электронное письмо от посетителя веб-сайта, который спрашивал, есть ли проблема с прилавком в ее доме. Я отвечу на ее вопрос в следующем видео, статье и электрической схеме ниже:

Вопрос о цепи раздельной розетки на кухне :

В: У нас есть электрическая розетка, в которой 240 на одну вилку, а на другую 120. К этой вилке на столешнице подключены три провода; красный белый и черный.

Красный плюс белый = 120 вольт

Белый плюс черный = 120 вольт

Черный и красный = 240 вольт! Ой!

Есть идеи, как исправить? – Триш

Понимание схемы кухонных раздельных розеток:

Триш, то, что у вас есть, на самом деле совершенно нормальная ситуация, которая соответствует правилам кодекса во многих электрических юрисдикциях. Это то, что известно как кухонная цепь с разделенными розетками.

Он питается от 2-полюсного автоматического выключателя на 15 А и использует кабель 14/2. В этой ситуации нейтраль распределяется между двумя горячими проводами (красным и черным), которые идут от панели.

Вы правы в том, что у вас есть 240 В между черным и красным проводниками. Однако розетка подключена так, что в каждой половине дуплексной розетки есть только 120 В, а латунный язычок сломан между верхней и нижней половиной розетки на горячей (латунной) стороне устройства, но остается неповрежденным. на нейтральной стороне. Таким образом, две цепи, питающие эту розетку, «делят» нейтраль.

Кухонная раздельная розетка Схема подключения цепи:

Поскольку две цепи расположены с противоположных сторон панели, нейтраль будет нести только несимметричную нагрузку. Таким образом, если вы используете тостер, подключенный к верхней половине, и он потребляет 8 А в цепи № 1, а кофеварка, подключенная к нижней половине, использует 6 ампер, то нейтраль будет передавать только 2 ампера тока обратно в цепь № 1. панель. Максимум, что нейтральный проводник будет нести по такой цепи, это максимум, что будет потреблять один из включенных приборов.

Новый код теперь требует, чтобы все кухонные розетки были защищены розетками с прерывателем цепи замыкания на землю (GFCI) и должны иметь как минимум две цепи на 20 А, питающие кухонные розетки общего назначения.

Раздельные кухонные розетки по-прежнему широко распространены и до сих пор разрешены в некоторых юрисдикциях. Однако в тех случаях, когда были приняты новые кодовые правила, существующие установки устаревают и не подлежат и не будут подлежать перемонтажу. Мне лично нравятся кухонные 3-проводные схемы, поскольку я думаю, что они обеспечивают большую гибкость в отношении расположения и конфигураций приборов на столешнице с достаточной мощностью для обеспечения различных требований к питанию. Однако усложняющей проблемой и фактором, побуждающим к изменению, было требование наличия розеток с защитой GFCI на кухне, а защита разделенных цепей является более сложной и дорогостоящей задачей, чем использование розеток GFCI на 20 А с возможностью прохода.

Не уверены, что сможете справиться с этим самостоятельно? Помните: сами не можете? Получите помощь от квалифицированного подрядчика по электротехнике/
