Как правильно расположить розетки на кухне

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

1. Замеряем высоту, ширину и длину кухни.
2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Instagram jatijudesign

Для оборудования, к вилке которого не требуется постоянный доступ розеточный блок устанавливается на высоте порядка 10 см от пола или выше. Если свободный доступ необходим, оптимально смонтировать конструкцию в районе рабочей зоны.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Instagram kuxdvor

Разновидности розеток для кухни

От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

• накладные дизайнерские модели;
• встраиваемые варианты, монтируемые внутри стены;
• скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
• угловые с выталкивателем вилки или без.

Вариант накладных розеток реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

Встраиваемые модели с заземлением чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

Монтируемые в столешницу скрытые розетки врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

Как установить розетку и дополнительные выключатели своими руками: монтаж в бетонную стену квартиры и в деревянный дом

Перед началом работы обязательно обесточьте кабель. Внешние розетки крепятся на стену двумя шурупами. Главное — правильно выбрать место, а затем ровно прикрутить корпус изделия.

Чтобы установить модели, которые заглубляются в стену, требуется больше времени и инструментов, среди которых:

• Перфоратор с буром, дрель или болгарка
• Зубило для выравнивания контуров отверстия
• Отвертка, шуруповерт, острый нож

Учитывая, что проводка подходит к месту установки электророзетки, далее действуйте по следующей инструкции:

1. Отметьте точку на стене в центре будущей розетки
2. Возьмите подрозетник, совместите центр с отмеченной на стене точкой, обведите карандашом окружность
3. Продолбите стену на глубину подрозетника — это легко сделать при помощи коронки с победитовыми зубьями, которая крепится в перфоратор. Размер розеток обычно стандартный — 67-68 мм, диаметр коронки 70 мм
4. Подгоните получившееся отверстие под конкретное изделие, выровняв зубилом
5. Закрепите подрозетник при помощи гипсового раствора
6. Выровняйте стену
7. Снимите на 1,5 см обмотку с проводов
8. Закрепите провода в зажимах, спрячьте излишки
9. Вставьте электроначинку в подрозетник, закрепите, наденьте крышку

https://youtube. com/watch?v=Eprjyl2vueE

ПОСМОТРЕТЬ ВИДЕО

Когда монтируется скрытая или наружная розетка, то работа связана с повышенной опасностью для жизни плюс последующей безопасностью квартиры или дома. Перед началом следует разработать подробный план по установке электрике на кухне в соответствии с нормами пожарной и электробезопасности. Не забудьте установить 3-4 дополнительных точки питания, чтобы исключить использование тройников или переходников. При малейших сомнениях в собственных силах обращайтесь за помощью к профессиональным электрикам.

Виды розеток для кухни и их особенности

Электрические розетки кроме цветового разнообразия различаются по способу установки. Существуют следующие типы розеток:

1. Скрытые. Это наиболее распространённый вариант для кухни, который применяется при скрытой проводке, когда силовые кабели вмурованы в стены под штукатуркой. Преимущество таких розеток заключается в надёжности, долговечности и безопасности. Кроме того, они практически не выделяются на фоне стены, а при соответствующем подборе цвета сливаются с её поверхностью. Недостаток состоит в том, что для их установки в стенах необходимо выдалбливать отверстия.

2. Накладные. Эти устройства применяются при наружной проводке. Розетка устанавливается прямо на поверхность стены, без подготовительных процедур. Отличительные черты — быстрота монтажа и доступность при необходимости ремонта или замены. Недостаток — внешний вид, многим не нравится, что розетка выступает на поверхности стены.

3. Угловые. Специальный тип розеток, форма и конструкция которых позволяет устанавливать их в углах между стенами или между стеной и рабочим столом. Фактически является разновидностью накладного источника питания, поскольку для монтажа не требуется углубляться в стену. Как большинство современных розеток, угловые модели изготавливаются из прочной качественной пластмассы с высокими диэлектрическими показателями. Чаще всего используются в виде модулей с тремя-пятью штепсельными разъёмами.

4. Выдвижные. Это разновидность скрытой розетки, но в отличие от стационарного варианта выдвижная розетка монтируется не только в стене, но и в мебели — столах, шкафах и т. д. Устройство представляет собой блок из нескольких гнёзд, который при необходимости прячется в специальной полости. В зависимости от конструкции выдвижные розетки бывают горизонтальными и вертикальными. Специалисты отмечают их следующие преимущества:

Нормативы для установки розеток на кухне

Поскольку электричество – вещь небезопасная, существуют нормативные документы, которые регулируют порядок их расположения и четко описывают, где розетки могут быть размещены, а где нет. Ознакомиться с полным установленным порядком можно, почитав ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85. Но если выделить из этого только основное, то можно рассмотреть следующие аспекты:

высота расположения розеток от плинтуса не должна превышать 2 м;

Схема месторасположения розеток на кухне должна соответствовать нормам безопасности

• бытовой прибор, который будет включен в розетку, должен находиться от нее на расстоянии не более 1 м;
• все розетки должны быть расположены таким образом, чтобы риск попадания брызг воды или пара был полностью исключен.

Это минимальные требования безопасности, которые позволят избежать опасных ситуаций на кухне. Ведь именно здесь собрано максимальное количество коммуникаций, каждая из которых не должна наносить вред другой.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Планировка размещения розеток

При заказе дизайн-проекта интерьера такого помещения, в документации обязательно отображается не только общее количество, но и места расположения стационарно устанавливаемых разъёмов электрических сетей.

При самостоятельной планировке размещения электрических розеток необходимо обязательно ориентироваться на основные функциональные особенности устанавливаемого оборудования, а также учитывать общую стилистику оформления кухни и расположение мест, отведённых для размещения мебели или предметов интерьера.

Важно учитывать планировку помещения и его общие размеры, а также места расположения предметов кухонных гарнитуров или крупногабаритной мебели.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Где устанавливать розетки под стационарные кухонные электроприборы

На этапе планирования проводки это очень важный вопрос. Как говорилось выше, розетки на кухне под стационарные приборы отключаются крайне редко, поэтому их лучше спрятать. Лучше всего они себя чувствуют на стене прямо возле пола. Дело в том, что современные кухонные стенки делаются на ножках, высота которых не менее 10 см, чего достаточно для размещения розетки под холодильник, посудомоечную машину и чего там еще у вас есть или планируется.

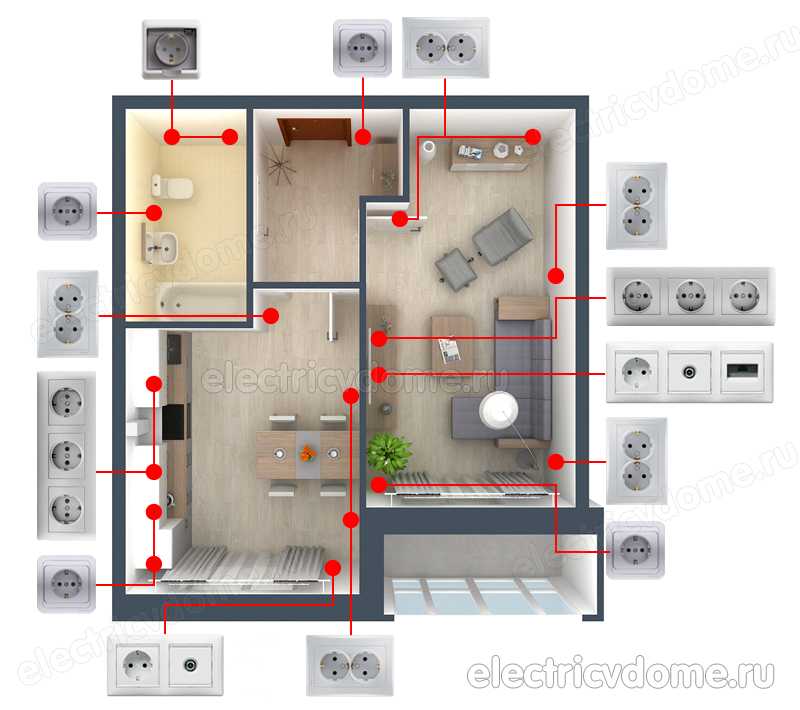

Приблизительная схема расположения розеток на кухне

Немного сложнее обстоит дело, когда духовой шкаф или микроволновка располагаются в мебельной нише на такой высоте, откуда их родной шнур не достанет до пола. В этом случае шкаф нужно просто нарисовать по размерам на стене и в нужное место подвести проводку с розеткой. Конечно же, кухонная мебель заказывается раньше монтажа проводки, для того, чтобы электрик знал куда подводить какую розетку.

Вытяжка подключается в самом верху, под потолком над кухонными шкафами. Так не будет видно ни провода, ни самой розетки.

Схемы расположения кухонных розеток

Готовая схема проводки и установки розеток в кухню лишает права на ошибку только в случае доработки под собственные нужды и запросы. Те схемы, которые находятся в свободном доступе в сети годятся в качестве ориентировочных.

Вытяжка

Вытяжек много, каждая модель имеет свои особенности, и подключаются к источнику питания они по-своему.

Когда вентиляционную трубу вытяжки скрывают за шкафчиком, то и розетку стоит монтировать внутри, но на расстоянии 20-22 см. Можно установить её и над шкафом.

Если подключение напрямую, то точка вывода определяется габаритами и советами производителей вытяжки.

Стиральная машинка

Электророзетка не должна быть монтирована за машинкой. Она работает с использованием воды, и иногда могут возникнуть утечки. Такое соседство опасно в любом случае. Приветствуется установка электротехнического блока обязательно во влагозащитном корпусе сбоку от прибора. Можно даже спрятать его в мебельную тумбу.

Посудомойка

Посудомоечная машина по традиции устанавливается поблизости от мойки. Так как она находится рядом с водой, требуется хорошая зашита источника питания.

От прибора электророзутку удаляют на 20 см при высоте от пола в пределах от 20 до 40 см. Не играет роли её местоположение относительно водопровода.

Телевизор и ТВ-приставка

Людям, работающим на кухне, по душе параллельно просматривать фильмы и любые интересные передачи, следовательно, понятна частая установка телевизора в этом помещении. Так как прибор размещается не на уровне глаз из-за актуальных принципов его использования, то есть стоя, то его следует повесить на высоту около 1,75 м от пола. Если готовка проходит в положении сидя, телевизор вешают ниже.

Эстетика требует, чтобы проводов не было видно, а сам аппарат был максимально прижат к стене с небольшим углом наклона. Это значит, что розетка не должна препятствовать такому размещению. Лучшим расположение источника питания будет сбоку, а не сзади.

Формула определения высоты розетки: учитывают высоту от пола до ТВ, а также высоту прибора, поделенную на два. Но это решение по размещению годится только для телевизоров, работающих от антенны.

Около мойки

Над мойкой располагают розетки только отчаянные люди! Это против всяких правил и техники безопасности. Лучше расположить эти предметы внутрь шкафчиков. Около мойки располагаются только влагозащитные электророзетки, подключённые строго через УЗО.

Допустимо расстояние от раковины до розетки, превышающее полметра. Высота розеток под мойку не может быть менее 20 см, ведь прорыв труб или затопление способно в ином случае нанести серьёзный урон.

Холодильник и СВЧ

Не секрет, что любая инструкция к холодильнику гласит, что удлинитель при подключении агрегата не используют. Так как провод у прибора недлинный, примерно метр или меньше, то и розетка должна быть в пределах свободного доступа.

Если техника встроенная, то электророзетку монтируют в ближайшем шкафчике на высоте от 20 до 75 см от поверхности пола и на удалении от холодильника на 10-20 см.

Если холодильник отдельно стоящий, можно располагать источник питания за его задней стенкой с отступом в 5 см от прибора вбок: такое расположение даёт удобный доступ, если нужно выключить агрегат из сети.

Если морозильная камера устанавливается отдельно, то нужна дополнительная точка питания, можно установить сразу двойную розетку.

Теперь об источнике питания для микроволновки: этот прибор часто стоит на уровне глаз, розетку тоже устанавливают на этой же высоте или под прибором в шкафчике снизу. Высота от пола 25-75 см.

Духовой шкаф и варочная поверхность

Варочную поверхность и духовку в большинстве случаев подключают к сети независимо друг от друга. Если духовка располагается над поверхностью, то розетка монтируется снизу.

Размещение точки питания от сети для плиты вертикально удобно и за рядом стоящим шкафчиком. При этом расстояние от боковины шкафа составит не меньше 20 см с высотой от пола кухни 20-75 см.

Рабочая зона

Мы уже выделили под каждый крупный электроприбор собственную точку питания. Требуется также не забыть розетки под мелкую бытовую технику, которая находится в зоне рабочей поверхности.

Следует представить процесс готовки, прикинуть, удобно ли будет тянуть провод миксера к розетке: так сказать, предусмотреть всё заранее.

Розетки над рабочей зоной располагаются блоками, по 3-4 в каждом, с учётом удалённости от газовых и водопроводных труб свыше 50 см.

Высота от пола 95-135 см. Если проводку делается на стадии ремонта, то провод заводят с небольшим запасом, что позволит потом отрегулировать удобную высоту.

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Расположение розеток на кухне, как правильно и удобно разместить.

Содержание

• Рассчитываем количество розеток
• Требования к различным розеткам
• Виды розеток
• Правила расположения розеток

В современной кухне так много различных бытовых приборов, начиная от элементарного миксера и заканчивая стиральной и посудомоечной машиной, что без электричества, точнее, без мест, куда можно подключить все эти кухонные гаджеты, не обойтись. Поэтому при планировке кухни так важно продумать расположение розеток на кухне. Но это на втором этапе. А сначала нужно подсчитать, сколько же розеток вообще понадобится.

Расположение розеток на кухне может быть разнообразным

Рассчитываем количество розеток

Понятно, что все сразу электроприборы на кухне вы включать не будете, поэтому для каждого агрегата не нужна отдельная розетка. Но если их поставить недостаточное количество, то придется пользоваться тройниками или удлинителями. Итак, давайте посчитаем, сколько гнезд понадобится и сколько групп розеток, нужны ли будут отдельные линии и сколько.

• Холодильник – отдельная розетка.
• Электрическая духовка и плита – отдельная линия.
• Вытяжка – отдельная розетка.
• Посудомоечная и стиральная машина на кухне. Для них можно сделать одну линию, если вы не планируете пользоваться обеими машинами одновременно.
• Телевизор.
• СВЧ печь.
• Отдельная розетка для подключения ноутбука или планшета.
• Мелкие бытовые приборы.
• Пара запасных розеток.

Пояснение: линия – это розетка, от которой идет отдельный кабель к счетчику и имеющая там собственный автомат. Такая розетка не подключается к общей проводке, разветвленной по комнатам.

Один из вариантов размещения розеток на кухне

У нас получилось около 10 розеток. Вы же варьируете их количество по своим потребностям. Но лучше установить больше розеток и разных (смотря, какие вилки у ваших приборов), чтобы не заморачиваться с тройниками и не портить интерьер кухни тянущимися и свисающими удлинителями.

Подсчитали количество необходимых розеток? Добавьте еще пару штук на всякий случай. Теперь можно подумать, где расположить розетки на кухне.
Определяем места для розеток на кухне

Для крупных и мощных бытовых приборов, таких как холодильник, электроплита или электродуховка, вытяжка, посудомоечная и стиральная машина розетки должны быть расположены непосредственно возле них. Поэтому сначала четко определяем места размещения бытовой техники (визуально), а затем устанавливаем под них розетки. Не забываем о технике безопасно и устанавливаем розетки подальше от плиты и кухонной раковины.

Для остальных агрегатов расположение розеток на кухне будет там, где мы предположительно будем ими пользоваться.

• Непременно должно быть пару гнезд над рабочей поверхностью, чтобы можно было подключить кухонный комбайн, блендер, миксер или просто электрозажигалку, лампу.
• Обеденная зона. Здесь вы сможете включить ноутбук или поставить телефон на зарядку.
• Телевизор – главное украшение каждой комнаты и кухня тут не исключение. Где вы его установите? Скорее всего, на стеновом кронштейне. Пометьте, что и в этом месте вам понадобится розетка.

Еще один из вариантов размещения розеток на кухне

Подробнее по освещению кухни читайте в статье «Светодиодная лента на кухне».

Требования к различным розеткам

Чтобы знать, как правильно расположить розетки на кухне, мало просто прорисовать их на эскизе или стенах, обозначив крестиками. Необходимо принимать внимания различные нормативы и акты по безопасности. Учить их наизусть нет нужды, просто следуйте инструкциям и здравому смыслу. И не экономьте на собственной безопасности и сохранности ваших бытовых приборов. Качественные розетки и проводка – гарантия долгой и бесперебойной работы всей кухонной техники.

Так, розетки, которые будут находиться возле раковины или труб, должны быть защищены от влаги крышками и резиновыми уплотнителями. Степень защиты таких розеток IP 44. А если в доме есть пытливые детки, то розетки нужно прикрывать шторками или специальными заглушками.

Напряжение (Вольты) в сети нам изменить не под силу – что нам подает энергокомпания, тем мы и пользуемся. Значит, нужно учитывать силу тока в розетке (Амперы) и мощность агрегат (Ватты). На розетках или их упаковках указано, какую суммарную мощность они могут выдержать. 10 ампер соответствует 2,2 кВт, а 16 ампер – 3,5 кВт (именно в таких вариантах выпускают розетки). Однако не стоит испытывать их граничную выносливость. К примеру, не стоит одновременно включать в одну розетку и СВЧ печь с мощность в 1000 Ватт, и электрочайник мощностью 1500 Ватт – либо розетка поплавится, либо приборы испортите. Сориентироваться в мощностях помогут нижеприведенные данные.

• Электродуховка – от 2500 Ватт.
• Электрическая варочная поверхность – от 1000-1500 Ватт.
• Машинка посудомоечная – от 1000 Ватт.
• Машинка стиральная – от 1500 Ватт.
• Нагреватель воды – от 1500 Ватт.

Схема размещения розеток

Для таких мощных приборов необходима отдельная линия, ведущая к электросчетчику и имеющая собственный автомат. И не забудьте о заземлении.

• Электрический чайник – от 500 Ватт.
• СВЧ печь – от 800 Ватт.
• Кофеварка – от 900 Ватт.
• Тостер – до 1000 Ватт.
• Кухонный комбайн – до 1200-1500 Ватт.
• Блендер – до 300 Ватт.
• Телевизор – 200-330 Ватт.
• Холодильник – 200-1000 Ватт.
• Морозильная камера – 300 Ватт.
• Ноутбук – 50-75 Ватт.

И остальное по мелочи. Такие приборы можно подключать в обычные розетки. Однако учтите, что каждый провод, проложенный на кухню, должен иметь сечение не менее 2,5 кв. мм и быт выполненным из меди. Возможно, это вам покажется дороже обычных кабелей, но экономия здесь не уместна.

В целом, нагрузку на розетки стоит рассчитывать с запасом – суммируйте все мощности кухонных приборов и умножьте результат на 2. Это и будет степень выносливости проводки.

Виды розеток

На кухне могут быть различные типы розеток. Не только “советские” и евророзетки.

Простые стенные розетки подойдут для подключения холодильника и прочей бытовой техники.

Для подключения вытяжки, холодильника, плиты, телевизора подойдут обычные настенные розетки. А для рабочей или обеденной зоны они не всегда удобны.

Выдвигающиеся розетки. Они монтируются прямо в рабочую столешницу, как капсула, в навесной шкаф, как перископ, либо в боковую панель. Помимо розеток в них могут быть гнезда для телефона или интернета.

Выдвижные розетки очень удобны в обеденной зоне

Встроенные розетки. Нажатием на крышечку, вы открываете розетку, как книгу. Такие розетки особенно удобны в обеденной зоне.

Правила расположения розеток

Если вы решили сами заниматься электропроводкой, то нелишним будет знать, как расположить розетки на кухне правильно. Поверьте, в этом нет ничего сложного. Главное, быть внимательными.

• Высота розетки для рабочей столешницы должна быть около 10 см над столешницей. Обычно учитывают и высоту над полом 100-110 см, подразумевая, что сама тумба, за которой вы работаете, высотой в 90 см. Только устанавливайте ее подальше от раковины или плиты. Как вариант – выдвижные или встроенные розетки.
• Розетки для встроенной бытовой техники прикручиваются на расстоянии 15-25 см от пола. Розетки должны находиться сбоку, так как встроенная техника и кухонный гарнитур стоят вплотную к стене. Сила тока в розетке 32А+40А (читайте инструкцию к розетке).
• Телевизор подключается к розетке, находящейся непосредственно за ним.
• Для холодильника и вытяжки розетки находятся сверху. Так удобней.
• В обеденной зоне розетки прячут под столом. Расстояние от розетки до пола – не менее 30 см.
• Подумайте о розетках в углу – они могут внезапно понадобиться.

Расположение розеток на кухне

Розетку для электрического духового шкафа или варочной панели следует заземлить. Иначе ваша печь ударит током – мощность-то ее весьма значительна.

Кто бы ни подготавливал вам дизайн кухни – вы сами или талантливый и профессиональный дизайнер, схема расположения розеток на кухне должна составляться только с учетом ваших требований и пожеланий и действующих инструкций ГОСТ 8594-80 (коробки для установки выключателей и розеток), ГОСТ 7396.1-89 (монтаж розеток), СНиП 3.05.06-85 (технические требования). Вы можете запланировать на будущее приобретение морозильной камеры или новомодной электрической плиты. Дизайнер же, не догадываясь о ваших планах, не нанесет соответствующую разметку. Так что заранее составьте план (как показано ниже) и проверьте скрупулезно эскиз, прежде чем начинать ремонтные работы на кухне.

Идеальное расположение электрических выключателей и розеток в вашем доме

Расположение электрических выключателей в доме — это тщательное предварительное планирование, основанное на различных функциях комнат. Жильцы не должны находить неудобное расстояние между электроприбором и розеткой. Да, удлинительные коробки существуют, но эргономика жилого помещения должна создавать систему, требующую минимальных усилий и максимальной эстетики. Выступающий из-под стола блок питания может выглядеть неуклюже для стороннего наблюдателя.

Существует установленный государством нижний предел количества электрических розеток в квартире, и жильцы часто могут добавлять дополнительные розетки в соответствии со своими особыми потребностями. В этом сообщении блога мы обращаемся к сомнениям жителей и строительных подрядчиков и описываем идеальное расположение домашних электрических розеток на основе общих тенденций и поведения в домохозяйствах.

Мы выделяем их в зависимости от типа помещения.

1. Гостиная

я. Подъезд: Гостиная расположена рядом с входной дверью. При проектировании всегда помните о естественном пути жителей. Электрическая розетка, которая питает основной источник света в гостиной, должна располагаться у входа в гостиную, чтобы жильцы могли включить свет, приходя поздно ночью — людям нужно четкое поле зрения.

ii. Основная площадь: В настоящее время у большинства людей при себе будет один смартфон и другие электронные устройства. Учитывая, что гостиная — это место, где развлекаются гости, вам нужно будет предусмотреть достаточное количество розеток в как можно большем количестве мест, и все они должны быть размещены в скрытых электрических коробках из эстетических соображений.

Жителям необходимо будет заранее визуализировать свою планировку, чтобы они знали, где будут располагаться их диваны, кушетки и столы, чтобы затем разместить дополнительные розетки. В идеале розетки должны быть на высоте стола. Если должен быть центральный экран, то розетка должна быть за экраном на его высоте, чтобы скрыть шнуры и провода. Так как жилые комнаты большие, следует предусмотреть по крайней мере по отводу в каждом углу и по одному посередине каждой продольной стены.

2. Спальни

i. Подъезд: Как и в случае с гостиной, важно разместить хотя бы одну розетку возле входа в спальню или за ее пределами, чтобы жильцы могли включить свет и вентилятор перед входом. В противном случае, если вы хотите избежать этого , вы можете установить светодиодные ночные светильники низкой интенсивности в нижней половине стены спальни для облегчения прохода.

ii. Основная площадь: Во-вторых, в спальне доминирует кровать, поэтому жители должны сначала понять, где она будет стоять, прежде чем принимать решение о расположении электрических розеток. Идеально разместить одну розетку на высоте стола над каждой прикроватной тумбочкой. Креативно можно было бы подключить трехпозиционный выключатель света к входной розетке и двум розеткам прикроватной тумбочки, чтобы каждый человек мог выключить основной свет перед сном, независимо от того, на какой стороне кровати он находится. Лампы также будут прикреплены к розеткам у тумбочки.

iii. Вспомогательные зоны: Для учебных столов электрические розетки должны располагаться на высоте стола, но, поскольку расположение столов может быть трудно определить заранее, розетка также может работать на уровне щиколотки. Одной из особых проблем является размещение платяных шкафов и шкафов, которые могут полностью перекрыть выход. Жителям следует посоветовать подумать об этом, прежде чем устанавливать скрытые электрические коробки для розеток в стене. В противном случае подрядчики и архитекторы могут заранее выделить готовые места для гардероба, чтобы упростить размещение розеток.

Если имеется подключенная ванная комната, см. следующий пункт.

3. Ванные комнаты

i. Подъезд: Вы можете расположить главный выход света тремя способами. Вы можете разместить его за пределами ванной комнаты, чтобы избежать проблем с просачиванием воды. Единственная проблема заключается в том, что посторонние могут управлять светом, когда кто-то пользуется ванной; это может привести к несчастному случаю в ванной, если свет выключится.

Второй способ заключается в использовании розеток прерывателя цепи замыкания на землю (GFCI) внутри ванной комнаты, которые специально протестированы для использования в ванной комнате. Поместите это у входа в ванную, возле двери. Просачивание воды не вызывает проблем, так как ванные комнаты в любом случае имеют сухую зону возле входа.

II. Раковина и сухая зона: Разместите над раковиной еще одну розетку GFCI для электрических бритв, триммеров и других приборов. Выход гейзера с горячей водой в идеале должен находиться в сухой зоне, у входа. Для подключенной стиральной машины также потребуется отдельная розетка из-за более высоких требований к току.

4. Кухня

i. Основная бытовая техника: Кухни содержат несколько электроприборов с «тяжелой нагрузкой», таких как холодильники, конвекционные печи, микроволновые печи, электрические плиты, посудомоечные машины и, в некоторых случаях, стиральные машины. Возможно, вам потребуется установить несколько отдельных розеток номиналом от 20 до 50 А. Каждая из этих сильноточных розеток может управляться отдельным миниатюрным автоматическим выключателем. Держите их подальше от раковины и ее подающих/сливных труб.

ii. Столешницы: На кухне вам также потребуются блендеры, миксеры, электрочайники и другие кухонные приспособления для столешниц. Таким образом, вы должны спроектировать розетки в хорошо разнесенных точках на стене на высоте столешницы. Они также могут управлять ночным освещением низкой интенсивности в нижней части дверей шкафа, когда кто-то приходит на кухню поздно ночью.

Планирование расположения домашних электрических розеток требует предусмотрительности. Ожидается, что жители и подрядчики изучат общие тенденции, изложенные здесь, чтобы упростить задачу. Но всегда будут особые требования, основанные на владельце, поэтому следует также рассмотреть индивидуальные варианты, такие как модульные выключатели и их эстетические розетки.

Precision Electricals — хорошо зарекомендовавший себя производитель электрических выключателей в Мумбаи, который может помочь вам в выборе подходящих электрических розеток для вашего дома. Обязательно воспользуйтесь нашим опытом, чтобы добиться эстетической и функциональной согласованности в электрооборудовании вашего дома.

Электрическая схема 101: Знание основ электрической схемы

План рисуется в определенном масштабе и представляет собой схему или перечень нескольких шагов. Он показывает все детали ресурсов и времени для достижения цели. Итак, что такое электрическая схема ? Давайте обсудим это кратко с его целью и кучей примеров. Если вам это интересно, продолжайте читать.

Что такое электросхема?

Электрический план иногда называют электрическим чертежом или схемой подключения. Это тип технического чертежа, который обеспечивает визуальное представление и описывает схемы и электрические системы. Он состоит из электрических символов и линий, которые демонстрируют электрический дизайн инженера своим клиентам. Короче говоря, электрический план описывает положение всех электрических аппаратов.

Электрический чертеж может включать в себя все эти основные детали, описанные ниже:

• Соединение электрических проводов и других частей системы
• Подключение различных компонентов и приспособлений к системе
• Линии электропередач с такими подробностями, как размер, напряжение, номинал и мощность
• Силовые трансформаторы, а также их обмоточные соединения
• Главные выключатели, тай-брейк и выключатели с предохранителями
• Другое необходимое оборудование, такое как солнечные панели, аккумуляторы, генераторы, кондиционеры и т. д.

Источник изображения: cadpro.com

Цели и преимущества электрического плана

Цели электрического плана

Зачем нужен электрический план или чертеж? Вы, должно быть, думаете, зачем тратиться на точный электрический план. Задачи электросхемы следующие:

• Эти чертежи жизненно важны для документирования, передачи информации и устранения неполадок в ваших энергосистемах на месте.
• Точные и обновленные чертежи обеспечивают соответствие вашего здания всем нормам и правилам.
• План включает в себя все аспекты. Основное внимание уделяется таким областям, как освещение, электроника, бытовая техника и т. д.
• Также учитывается конструкция здания. Например, если в здании есть перила, лестницы или любые другие компоненты, будут внесены соответствующие изменения.
• Это инструмент тщательного планирования, поскольку он дает всестороннее представление об электрической и электропроводной системе вашего здания.
• Он помогает распределять мощность на различные приборы и оборудование за счет точной работы и монтажа элементов.

Преимущества электрического плана

• В плане выделяются все потенциальные риски для быстрого внесения поправок до возникновения какого-либо существенного ущерба.
• Это помогает обеспечить безопасную, эффективную и бесперебойную работу вашей системы.
• Электрический план экономит время, избегая задержек и проблем. Проект точно определяет все, чтобы предотвратить опасные ситуации; таким образом, это помогает профессионалам выполнять свою работу вовремя.
• Это также экономит деньги, потому что никому не хочется тратить больше денег, чем у них уже есть. Проект включает в себя все детали, такие как длина провода, тип кабеля и другие детали, которые вам понадобятся для завершения вашего проекта. Таким образом, вам не придется тратить значительную сумму денег на ненужные вещи.
• Электрический план предотвращает травмы, поскольку он точно определяет все ожидаемые области здания, которые могут нанести вред техническому специалисту.

Как составить план электроснабжения?

Отличная электрическая планировка значительно добавляет эстетики и комфорта зданию. На вашем чертеже должны быть указаны типы светильников, расположение, кабели, переключатели и проводные устройства. Тем не менее, электрический план может выглядеть страшно и сложно, но это не так. Это указатели, которые вы должны помнить при составлении плана электроснабжения.

Шаг 1. Узнайте свой макет

Либо используйте программное обеспечение, либо миллиметровую бумагу и сделайте чертеж разных комнат в масштабе. Обязательно включите такие элементы, как шкафы, прилавки, плиты, кровати и другие различные символы.

Шаг 2. Планируйте заранее

После завершения макета сосредоточьтесь на плане электроснабжения. Проводка проходит через потолки, стены и пол, прежде чем они будут оштукатурены, проложены и закреплены.

Шаг 3. Использование внутренней планировки в качестве отправной точки

Вокруг выходов и входов разместите вентилятор, выключатели переменного тока и свет. Теперь разместите электрические розетки возле прилавков и столов. Затем решите, где разместить большие бытовые приборы, такие как телевизор, компьютер, стиральная машина, принтер и т. д.

При составлении плана электроснабжения задайте себе несколько вопросов:

• Размещать ли переключатели в удобном месте?
• Электрическая нагрузка во всей цепи в порядке?
• Размещаю ли я достаточно легкодоступных емкостей?

Шаг 4: Пройдитесь по своему плану

Как только вы закончите свой макет, распечатайте его и пройдитесь по дому, держа его в руках. Поскольку нет стен и электричества, расположение можно легко изменить; поэтому представьте, что вы включаете и подключаете электроприборы. Это позволит разместить выключатели и розетки в лучших местах.

Используйте EdrawMax Online для создания электрического плана

● Чтобы создать план электроснабжения, откройте EdrawMax Online (https://www.edrawmax.com/online/) на своем компьютере и перейдите в раздел Building Plan > Electrical and Telecom Plan .

• Если вы нажмете значок +, вы будете перенаправлены на пустую страницу; Либо щелкните любой шаблон в галерее, чтобы открыть его в редакторе, после чего вы сможете начать работу с готовым шаблоном.

● Чтобы создать электрическую схему с нуля, используйте библиотеку символов. Перетащите символы, чтобы создать план. Добавьте окна, двери, светильники, выключатели и электрические розетки. Кроме того, вы можете изменить его размер с помощью инструментов редактирования и масштабирования.

● Закончив, сохраните или экспортируйте рисунок.

Советы по составлению электрических планов

Вот несколько советов, которые вы должны учитывать при составлении электрического плана.

1. Подумайте о расстановке мебели

Планирование того, как вы собираетесь расставить мебель, очень важно, потому что у вас будет представление о том, где вы собираетесь разместить выключатели света и электрические розетки. Большинство людей совершают эту ошибку и в конечном итоге помещают их в неудобные места.

2. План дополнительных розеток

Ремонт может привести к потере значительной суммы денег. Допустим, вы хотите приобрести боковые настольные лампы, кухонные потолочные светильники и т. д. Возможно, вы купите это не сейчас, а через несколько месяцев или год спустя. Наличие этих дополнительных электрических розеток избавит вас от большого беспорядка. Таким образом, очень важно планировать другие приборы сейчас.

3. Используйте различные типы источников света

Обязательно используйте различные типы освещения для адекватного освещения вашего дома, такие как акцентное освещение, окружающее освещение и рабочее освещение.

EdrawMax Онлайн

Создайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Все на рабочем столе + Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop

Создайте более 280 типов диаграмм

Поддержка Windows, Mac, Linux

Полный доступ к ресурсам и шаблонам

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

СКАЧАТЬ
СКАЧАТЬ
СКАЧАТЬ

СКАЧАТЬ

Бесплатные шаблоны электрических планов

Вот несколько шаблонов, которые вы можете использовать бесплатно для создания плана электроснабжения.

План домашней электропроводки — Создайте план электроснабжения дома с помощью этого шаблона. Он показывает расположение света, розеток и выключателей, а также то, как они подключены.

Нажмите здесь, если вы хотите скачать этот шаблон мгновенно!

Office Electrical Plan — этот шаблон от SmartDraw позволит вам настраивать и редактировать, а также поможет вам создать электрический чертеж за считанные минуты.

Нажмите здесь, если вы хотите отредактировать этот шаблон прямо сейчас.

План электропроводки в подвале . Если вы хотите начать быстро, используйте этот шаблон плана электропроводки в подвале и спроектируйте его в соответствии с вашими требованиями.

Нажмите здесь, если хотите скачать и отредактировать прямо сейчас.

План электроснабжения палаты пациентов . С помощью этого шаблона легко создайте план электроснабжения палаты пациента.

Нажмите здесь, чтобы мгновенно настроить и отредактировать этот шаблон.
