План расположения розеток на кухне: как сделать правильно и потом не переделывать

План розеток на кухне (71 фото)

1

Розетка под духовой шкаф и варочную панель высота

2

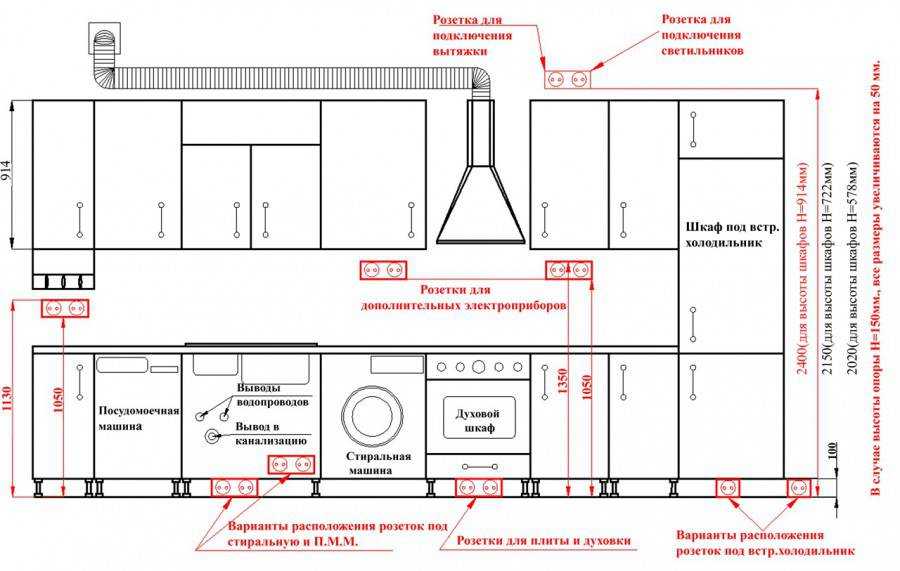

Расположение розеток на кухне

3

Расположение розеток

4

Схема расположения розеток на кухне для встраиваемой техники

5

Расположение кухонного фронта

6

Размещение розеток на кухне под встраиваемую технику

7

Розетки на кухне схема электропроводки

8

Схема розеток на кухне

9

Правильное расположение розеток на кухне схема

10

Схема розеток для встроенной техники на кухне

11

Схема подключения кухонной электропроводки к

12

Схема разводки электропроводки на кухне

13

Схема установки розетки для вытяжки

14

Схема подключения розеток на кухне под бытовую технику

15

Схема подключения кухонной вытяжки к электросети

16

Высота кухонной столешницы стандарт для розетки

17

Схема подключения розеток для встроенной посудомоечной машины

18

Кухни Мария расположение розеток

19

Схема установки водорозеток на кухне

20

Схема монтажа розеток на кухне

21

Размещение розеток для встраиваемой техники на кухне

22

Схема установки розеток на кухне

23

Схема размещения розеток и выключателей на кухне

24

Схема расположения электророзеток на кухне

25

Розетки на кухне схема электропроводки

26

Высота розетки для вытяжки

27

Расположение розеток

28

Высота столешницы кухонного гарнитура стандарт для кухни от пола

29

Исполнительная схема расположение розеток

30

Схема подключения розетки на кухне 3 шт

31

Скольки номинальным ампером лучше ставить розетки на кухню

32

Схема размещения розеток в квартире

33

Как правильно установить розетки на кухне

34

Развертка кухни с розетками

35

Схема проводки в квартире своими руками на кухне

36

На какой высоте устанавливается розетка для электроплиты

37

План расположения электроточек

38

Схема установки розетки для вытяжки

39

Схема подключения розеток на кухне под бытовую технику

40

Розетки на кухне для встраиваемой техники

41

Как установить розетки на кухне под встраиваемую технику для кухни

42

Выводы для подсветки шкафов чертеж

43

Розетки на развертке стен чертеж

44

Схема розеток на кухне

45

Расположение розеток

46

Схема расстановки розеток и выключателей в жилых помещениях

47

Расположение розеток на маленькой кухне

48

Схема электрическая проводки в 1 комн. Кв

49

Высота кухонной столешницы от пола стандарт розетки

50

Свес столешницы спереди в см

51

Схема подключения кухни электрика

52
53
54
55
56
57
58
59



60
61
62
63
64
65
66
67
68
69



70
71

фото, схема (в тч для встраиваемой техники) и пр

Вопрос размещения розеток на кухне нужно начинать решать уже на самых первых стадиях ремонта. Если вы делаете ремонт «с нуля», тогда никаких проблем – места расположения розеток будут определены на этапе монтажа электропроводки. Но вот если речь идет о повторном ремонте, то в этом случае придется иметь дело уже с размещенными точками электропитания. Некоторые решают оставить существующие розетки «как есть» и решать вопрос подключения электроприборов с помощью тройников и удлинителей. Это делать ни в коем случае нельзя! И вопрос даже не в том, что «гроздья» вилок, включенных в одну розетку, не доставляют большого эстетического наслаждения, а розетка «за шкафом» не дает включить в нее нужный прибор. Основная необходимость правильного расположения розеток на кухне заключается в том, что подключение к одной точке питания нескольких мощных кухонных приборов может вызвать серьезную перегрузку сети, которая приведет к весьма трагическим последствиям. Так что не стоит экономить на вопросах безопасности, а имеет смысл потратить немного времени и средств и установить розетки на кухне правильно.

Сколько нужно розеток для кухни

Количество необходимых на кухне розеток можно вычислить по формуле «все стационарные приборы + 3». Три дополнительные розетки нужны для включения дополнительных агрегатов, зарядки мобильного телефона и пылесоса. Таким образом, если, например, на вашей кухне есть электроплита, микроволновая печь, электрочайник, посудомоечная машина, телевизор и холодильник, то вам необходимо будет установить минимум 9 розеток. Шесть в местах подключения электроприборов, одну над разделочным столом, одну в зоне отдыха и приема пищи и одну в удобном для подключения пылесоса месте.

Точное количество дополнительных розеток определяется в соответствии с индивидуальными пожеланиями хозяйки. Некоторые любят располагать все, в том числе и нечасто используемые, бытовые приборы на виду – в этом случае для каждого из них потребуется отдельная розетка. Некоторые же, напротив, любят прятать ненужные агрегаты – в таком случае вполне допустимо обойтись всего одной розеткой в рабочей зоне.

Где располагать кухонные розетки на кухне

Проще всего определиться с местами расположения розеток можно, составив хотя бы схематический план кухни и отметив на нем примерное расположение электроприборов. Существует несколько правил, которые помогут расположить розетки на кухне не только удобно, но и безопасно:

• Розетка для включения дополнительных электроприборов должна располагаться примерно в 10 сантиметрах от рабочей поверхности разделочного стола. В этом месте рекомендуется установить двойную розетку – лишней не будет.
• Учтите, ни в коем случае нельзя размещать розетки над раковиной или плитой!
• Розетки для встраиваемой техники должны располагаться сбоку от нее, а не за ней.
• При определении высоты таких розеток от уровня пола обязательно примите во внимание высоту нижнего цоколя кухонной мебели.
• Розетка для телевизора устанавливается непосредственно за ним, розетка для вытяжки и верхней подсветки – над ними.
• Розетку для холодильника лучше тоже установить над прибором, поскольку в противном случае его придется двигать каждый раз, когда возникнет необходимость отключить электропитание. В случае недостаточной длины провода лучше потратить немного времени и «нарастить» его.
• По одной розетке стоит установить в районе обеденного стола и около кухонной двери (для пылесоса). Эти розетки устанавливаются примерно в 30 сантиметрах от пола, как и остальные розетки в доме.

Какие розетки нужны для кухни

В отличие от «обычных» комнатных розеток, которые можно выбирать, основываясь в большей части на эстетические предпочтения, кухонные розетки обязательно должны соответствовать определенным требованиям безопасности. Причем эти требования предъявляются не только к самим розеткам, но и к разводке электропроводки, а также к «силовым автоматам».

Розетки должны иметь специальные резиновые уплотнители и защитные крышки

Поскольку кухня относится к помещениям с повышенным уровнем влажности, то розетки (как минимум те, что будут располагаться в непосредственной близости от плиты, раковины и посудомоечной машины) должны быть влагозащищёнными, то есть иметь специальные резиновые уплотнители, а также защитные крышки.

Для кухни рекомендуется использовать розетки с номинальной мощностью 16А (3,5 кВт). Дело в том, что большинство кухонных розеток будут испытывать достаточно большую нагрузку, так что запас мощности позволит существенно увеличить срок их нормальной работы.

Учтите, что ни в коем случае нельзя включать в одну розетку приборы, суммарная мощность которых превышает номинальную мощность самой розетки. Так, например, нельзя включать в розетку 10А (2,2 кВт) чайник мощностью 2000 Вт и микроволновую печь мощностью 800 Вт.

Помимо «правильных» розеток в кухне должна быть и соответствующая электропроводка. В идеале совокупная мощность всех подключаемых к одной линии приборов должна быть в два раза меньше ее допустимой нагрузки. Таким образом, если суммарная мощность приборов на линии составляет 5 кВт, то кабель должен быть рассчитан на нагрузку в 10 кВт.

Для кухонной электропроводки рекомендуется использовать только медный кабель сечением минимум 2,5 миллиметра квадратных.

Для кухонной электропроводки рекомендуется использовать только медный кабель

Такие мощные приборы как духовой шкаф, электроплита или посудомоечная машина должны питаться от отдельной линии, которая ОБЯЗАТЕЛЬНО должна быть оборудована защитным силовым автоматом, соответствующей каждому конкретному прибору мощности.

Защитные силовые автоматы

Также автоматы рекомендуется установить и на все остальные линии электропроводки. Мощность их определяется суммарной мощностью всех подключаемых к линии приборов. Дабы избежать путаницы, автоматы имеет смысл подписать, хотя это правило носит скорее рекомендательный, чем обязательный характер.

Холодильник также желательно запитать от отдельной линии (во всяком случае, такую рекомендацию дают многие производители). Хотя, учитывая сравнительно невысокую мощность большинства моделей холодильников, на эту линию вполне можно поставить одну из дополнительных розеток, например ту, которая будет находиться в зоне обеденного стола.

Видео о прокладке электропроводки на кухне

Более подробно обо всех нюансах правильной прокладки электропроводки на кухне вы можете узнать из следующего видео:

В заключении хочется напомнить, что электричество вещь «серьезная», так что лучше поручить работы по устройству электропроводки профессионалам. Однако если вы все же решите выполнить их самостоятельно, ни в коем случае не забывайте о правилах техники безопасности и следите за качеством выполнения всех, даже незначительных на первый взгляд этапов работ. Удачного вам ремонта!
