Оконный узел кирпичная стена: Узлы примыкания оконных блоков к стеновым проемам. Часть 2

Узлы примыкания оконных блоков к стеновым проемам. Часть 2

   2 оценки

Комментарии (0)

kobza

размещено: 05 Февраля 2020

Узлы примыкания оконных блоков к проемам

в трехслойных стенах

Сама система трехслойной стены с облицовочным слоем из кирпича и эффективным утеплителем вызывает много споров и вопросов, и все же остается одной из самых популярных в решении фасадов жилых и общественных зданий.

Узел примыкания оконных блоков является одной из «болевых точек» такого решения наружных стен. Оптимальное с точки зрения теплотехники размещение оконного блока в толще утеплителя не является удобным и оптимальным с точки зрения удобства производства работ.

Часто различные источники предлагают выполнять этот узел с антисептированной доской, закрывающей эффективный утеплитель в проемах. Установка доски – процесс неудобный для монтажников, кроме того есть вопрос по живучести доски в таком узле («не сгниет ли доска?»). С другой стороны, контакт пенного утеплителя монтажного шва и минераловатного утеплителя стены тоже не является надежным решением: в трехслойной стене допустимо применение теплоизоляции невысокой плотности, и чаще всего именно такой утеплитель и используется; при постоянных подвижках монтажного шва (температурное расширение, ветровое давление и пр.) монтажная пена со временем растреплет нежесткую плиту утеплителя в месте примыкания, образуя пустоту по контуру оконного блока; такая пустота станет «мостиком холода».

Однозначных требований по необходимости установки доски, закрывающей утеплитель стены в проеме, нет. Это решение принимается при разработке конкретного узла для конкретного объекта.

Часто доска устанавливается только в верхнем узле примыкания оконного блока к стеновому проему. При строительстве многоэтажных жилых (и общественных) зданий с трехслойными наружными стенами леса используются нечасто, поэтому кладка ведется снаружи вовнутрь (от лицевой версты вовнутрь), в лицевую версту устанавливаются гибкие связи, на них через специальные фиксаторы, обеспечивающие зазор между лицевой верстой и утеплителем, навешивается утеплитель, в последнюю очередь возводится внутренняя верста. При таком способе монтажа утеплитель дополнительно не крепится к внутренней версте ни механически, ни на клею. Доска в верхнем узле примыкания не допускает провисания утеплителя. Практикуются и различные варианты замены доски в данном узле, например, на металлические скобы с шагом 300 мм.

При разработке узлов примыкания окон к проемам в трехслойных стенах с горючим утеплителем (например, экструдированный пенополистирол в стенах подвала) важно не забывать о противопожарном обрамлении проема негорючим утеплителем.

Узлы примыкания оконных блоков к проемам

в стенах с  наружной теплоизоляцией

В стенах с наружной теплоизоляцией и отделочным покрытием из тонкослойной штукатурки при использовании в качестве утеплителя пенополистирольных плит предусматриваются противопожарные рассечки из негорючего утеплителя, в том числе по периметру проемов.

Для стен с навесным вентилируемым фасадом тоже существуют требования по противопожарному обрамлению проемов. Во всех системах НВФ есть свои решения противопожарных коробов для обрамления проемов. Основные типы рассмотрены, например, в СТО НОСТРОЙ 2.14.67-2012 (раздел 6.2). При разработке узлов примыкания оконных блоков к проемам стен с навесным вентилируемым фасадом в разделе АР допустимо не показывать противопожарные коробы, т.к. проект (раздел) НВФ будет разрабатываться отдельно, и противопожарные коробы будут приняты в зависимости от выбора системы. А в разделе АР должно быть принципиальное решение по месту установки оконного блока и решению монтажного шва.

Список литературы

1. ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия
2. ГОСТ 30971-2002 Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия (недействующий)
3. СТО НОСТРОЙ 2.23.62-2012 Конструкции ограждающие светопрозрачные. Окна. Часть 2. Правила производства монтажных работ, контроль и требования к результатам работ
4. СТО 45089902-001-2010 Организация и проведение работ по монтажу оконных и дверных балконных блоков из ПВХ- профилей ЗАО «ПРОФАЙН-РУС»
5. СТО 5772-001-47544180-2007 Стандарт АПРОК. Узлы примыкания оконных и балконных дверных блоков к стеновым проемам. Технические условия
6. СТО НОСТРОЙ 2.14.67-2012 Навесные фасадные системы с воздушным зазором. Работы по устройству. Общие требования к производству и контролю работ
7. ТР 161-05 Технические рекомендации по проектированию, монтажу и эксплуатации навесных фасадных систем
8. «Методические рекомендации по аналитической оценке пожарной опасности навесных фасадных систем с воздушным зазором» / ФГБУ ВНИИПО МЧС России. М., 2014
9. СП 293.1325800.2017 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Правила проектирования и производства работ
10. СТО 58239148-001-2006 системы наружной теплоизоляции стен зданий с отделочным слоем из тонкослойной штукатурки «CERESIT». Материалы для проектирования и рабочие чертежи узлов. Инструкция по монтажу. Технические описания

/imgupl/blog/3/5/9/5/6/files/02. pdf

/imgupl/blog/3/5/9/5/6/files/03.pdf

/imgupl/blog/3/5/9/5/6/files/04.pdf

/imgupl/blog/3/5/9/5/6/files/05.pdf

/imgupl/blog/3/5/9/5/6/files/06.pdf

/imgupl/blog/3/5/9/5/6/files/07.pdf

Как осуществляется монтаж окон в домах разного типа?

Панельное, блочное строительство

Дома такого типа активно возводились у нас в стране во второй половине прошлого (20-ого) века. Особенностью панельной постройки является нередкий случай, когда окно поставлялось на строительную площадку уже вместе с панелью, так называемое влитое окно. Демонтаж такого окна предполагает несколько большие затраты чем, например, окно установленное по принципу «с наличником», так как чтобы демонтировать «влитое» или как его еще иногда называют строители «вмазанное» окно, приходится сбивать часть внутреннего штукатурного откоса.

Принципиально все схемы установки оконного блока в панельном доме сводятся к типовому варианту установки – на анкерные болты, без применения специальных доборных профилей или анкерных пластин. С внешней стороны оконный блок обычно декорируется пластиковым уголком или вовсе устанавливается вплотную к четверти с заполнением пространства между рамой и бетонной поверхностью само расширяющимся уплотнителем.

Монолитное строительство

Монолитное строительство зданий стало особенно популярно у нас в стране в последние десятилетия. Данный метод возведения позволяет в достаточно сжатые сроки строить объекты свободной внутренней планировки с возможностью декоративного оформления фасада.

Оконные блоки в дома такой постройки устанавливаются по нескольким типовым схемам – в зависимости от варианта застройки, внешней и внутренней отделки. Применяемая опалубка для монолитного строительства позволяет сократить расходы на финишную отделку. В этой связи, возможно, самое различное решение для декорирования (то есть отделка может быть любая или ее может не быть вообще).

Ниже представлена схема типового решения узла примыкания оконного блока в проемах стен с навесным вентилируемым фасадом.

Кирпичные дома

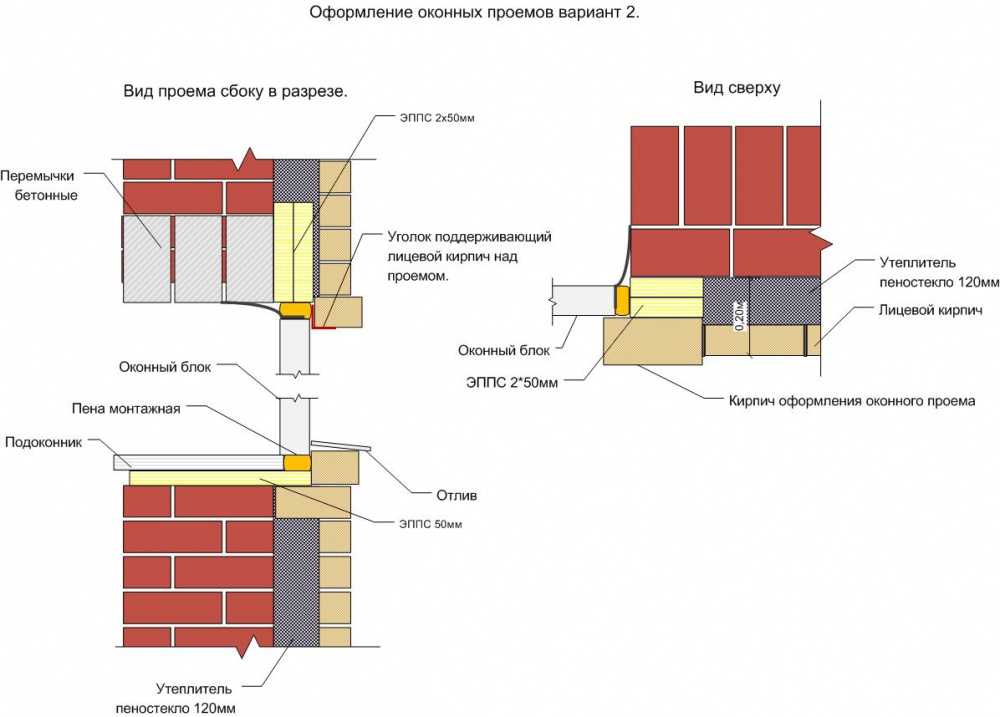

Для домов, в которых ограждающие внешние стены выполнены из кирпича, применяются различные варианты установки окон. В зависимости от числа слоев отделки и примененного материала, монтаж окна может потребовать значительных трудозатрат. Ниже представлена типовая схема решения узлов примыкания окна в проемах однослойных кирпичных стен при оштукатуривании оконных откосов цементно-песчаным раствором и использовании уголкового профиля.

Общие требования к монтажу

Следует отметить, что в каком бы доме, какой-либо технологии строительства, не были установлены окна, есть ряд требований, обязательных к выполнению для обеспечения надлежащего устройства окна в оконном проеме. К нормативным актам, требований которых следует придерживаться при проведении монтажных работ относятся:

• ГОСТ 30971-2002 «Швы монтажные узлов примыкания»,
• СНиП 23-02-2003 «Тепловая защита зданий».

Основные показатели, по которым производится классификация монтажных швов, включают: сопротивление теплопередаче; воздухопроницаемость; водопроницаемость; деформационная устойчивость; звукоизоляция; паропроницаемость (классификационными признаками по показателю паропроницаемости являются: величина и соотношение значений сопротивления паропроницанию слоев (материалов) монтажного шва; величина приращения расчетного массового отношения влаги в материале центрального слоя шва за период влагонакопления).
