Газобетон – материал особенный, благодаря пористой структуре, коэффициент его теплопроводности приближен по этому показателю к нарезанной поперёк волокон хвойной древесине. Это свойство повышает теплоэффективность ограждающих конструкций, но оно же является и ахиллесовой пятой, так как ячеистый материал неизбежно становится гигроскопичным и требует принятия соответствующих мер.

Идеальный вариант защиты — кирпич, который нередко используют для отделки фасадов. Обсудим особенности облицовки кирпичом дома из газобетона: расскажем о способах выполнения, их преимуществах и возможных недостатках.

Блочный газобетон – современный конструктивный материал, при невысокой себестоимости кубометра кладки обладающий прекрасными теплоизоляционными качествами и небольшой массой. Из-за открытых пор, образующихся вследствие реакции газообразователя с гидроксидом кальция, в толще затвердевшего камня может накапливаться влага. Она снижает уровень морозостойкости кладки и приносит множество других проблем, поэтому стены и нуждаются во внешней облицовке. Тем более что внешний вид неотделанной стены смотрится неэстетично, и многим не нравится.

Для отделки могут применяться любые материалы: от декоративного окрашивания — до монтажа длинномера типа сайдинга или вагонки. Можно и штукатурить, но большинство заказчиков сходятся во мнении, что лучший вариант отделки – это облицовка кирпичом дома из газобетона.

Вот в чём достоинства такого выбора:

1. Кирпич – материал самый долговечный, его срок службы исчисляется не десятками лет, а веками.
2. Обладает отменной механической прочностью и морозостойкостью.
3. Кирпичная кладка лучше всего защищает фасад от ветра, что особенно актуально при его утеплении минеральной ватой.
4. Облицовку можно производить как в процессе возведения стен, так и после — главное, чтобы это позволяла ширина фундамента.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Примечание: Кладка может свешиваться на ¼ ширины уложенного ложком вперёд кирпича (это 3 см), но нужно ещё учесть такое же расстояние для вент зазора.

Схема опирания кирпичной облицовки на фундамент

Одно из достоинств — эстетичный внешний вид кирпича. Для облицовки можно использовать варианты в цветном исполнении, с рельефом, глазировкой, торкретированной поверхностью, а также кирпичи, выполненные в нескольких оттенках для осуществления баварской кладки – вроде той, что показана на фото снизу.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90 м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114 м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115 м²

Подробнее

Такая облицовка улучшает эстетику газобетонного фасада, значительно увеличивает срок его службы. Насколько именно — зависит от соблюдения технологий, о которых и будет рассказано в этой публикации.

Всего существует четыре технологических варианта исполнения облицовки по газобетону. Два из них предусматривают вентиляционный зазор, а два обходятся без него. При этом утеплитель может присутствовать в пироге стены или теплоизоляция не предусматривается. Представим эти четыре схемы, и прокомментируем их с точки зрения теплоэффективности и экономичности стен.

Способ предполагает возведение стенки в полкирпича параллельно основной из газобетона, с закладкой в междурядное пространство армирующей сетки (когда кладка производится одновременно) или анкеров, если приходится облицовывать уже готовые стены.

Казалось бы, чего проще: воздух является хорошим теплоизолятором и не требует дополнительных расходов. По идее, вариант должен получиться выгодным – но так ли это?

Воздушный зазор имеется, а утеплителя нет

Вот основные недостатки такой облицовки:

• Чтобы теплозащита получилась качественной, толщину прослойки воздуха требуется рассчитывать, как и в случае с любым другим теплоизоляционным материалом. Чересчур активный воздухообмен тёплого воздуха с холодным вообще не даст никакого эффекта.
• В отсутствие в пироге теплоизоляционного материала, стены приходится проектировать более толстыми. Следовательно, опорная база для стен должна быть более широкой, что повлечёт увеличение расходов на фундамент и анкеровку кладки.
• Ничем не заполненные, образованные двумя стенками колодцы, заселяются насекомыми и грызунами, от которых даже установленные на продухи сетки не всегда спасают.

Это лучший вариант структурирования стены, при котором в её пироге присутствует и вентиляционный зазор, и утеплитель. Применяют этот способ при использовании любой разновидности минеральных ват, отличающихся высокой паропроницаемостью.

Структурирование стены с минераловатным утеплением

Если учесть, что повышенная паропроницаемость характерна и для газобетона, то эти два материала «нашли друг друга». Себестоимость стен при таком раскладе получается выше, но расчётная толщина меньше.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Примечание: Сегодня усиленно рекламируют такой утеплитель, как вспененный полистирол. Не станем оспаривать его достоинств, однако отметим, что для образования вентзазора нужна специальная опалубка. Вкупе с высокой ценой оборудования для заливки, себестоимость стен возрастёт почти вдвое.

Отсутствие воздушного промежутка под облицовкой утепляемой стены возможно только когда применяется листовой полимерный материал (пеноизол, ЭППС, ЭППУ) или пеностекло.

Вариант с утеплителем без вентиляции

При этом характеристики стен нисколько не ухудшаются, а их толщина ещё уменьшается, что даёт выгоду на устройстве фундамента.

Четвёртый вариант конструирования стены предполагает простую облицовку без утепления и устройства вентилируемого промежутка. Многие, кто строит дома самостоятельно, применяют этот способ, не понимая, что он не обеспечит стенам ни теплоизоляционные свойства, ни той самой долговечности, о которой говорилось выше. Почему?

Укладка кирпича вплотную, без зазора

• В отапливаемом помещении всегда образуются пары, которые проникают в толщу стен. Если нет выхода, они накапливаются и конденсируются, и могут разрушить газобетонную кладку даже быстрее, чем если её оставить совсем без облицовки. Лучше всего этот способ отделки подходит для неотапливаемых помещений, которым требуется придать благородный вид.
• Тех, кто строит жилые дома, этот способ привлекает тем, что здесь меньше затрат на связи. Но чаще такой выбор связан с недостаточной толщиной фундамента уже эксплуатируемого дома, фасад которого решили обновить за счёт кирпичной облицовки.
• Нужно понимать, что коль для пара нет выхода, то и его вход в толщу ячеистобетонной стены должен быть ограничен. Это нивелируется не только применением пароизоляционных мембран, но и выбором непроницаемых для пара отделочных материалов.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Внимание: Увлажнённая конденсатом газобетонная кладка гораздо хуже сопротивляется теплопередаче. Думаем, это очевидный ответ на вопрос, можно ли газоблок облицовывать кирпичом без вент зазора.

Выше говорилось о способах устройства кирпично-газобетонных стен, в которых присутствуют и варианты с теплоизоляцией, и без неё. Так нужен ли утеплитель между газобетоном и кирпичом?

Вообще, стены толщиной от 300 мм с точки зрения тепловой эффективности — вполне нормальный вариант для многих регионов страны. Чтобы доутепление было целесообразным и не потянуло за собой ряд ненужных расходов, его необходимо подтвердить теплотехническим расчётом.

Однако многие строят свои дома самостоятельно, без какой-либо проектной документации. Нужно иметь в виду, утепление стены с применением материалов с низким коэффициентом паропроницаемости может спровоцировать увлажнение кладки под утеплителем. Чтобы этого не случилось, толщина утеплителя должна быть такой, чтобы она обеспечила минимум половину общего термосопротивления стены. Это можно определить только расчётом.

Чтобы не рисковать, лучше использовать для утепления минеральную вату, сквозь которую пары проходят ещё быстрее, чем через газобетон. Главное — не забыть про отверстия для воздухообмена в кирпичной кладке, а минвату можно взять любой толщины.

Пирог стены: газобетон, утеплитель и облицовочный кирпич

Ширина фундамента, на который всё это должно опираться, зависит от того, какая толщина стен из газобетона при облицовке кирпичом.

Если уж существует несколько вариантов структурирования стенового пирога, то и набор технологических операций в том или ином случае будет разным. Всё зависит от того, производится облицовка параллельно с кладкой блоков, или отделка осуществляется позже.

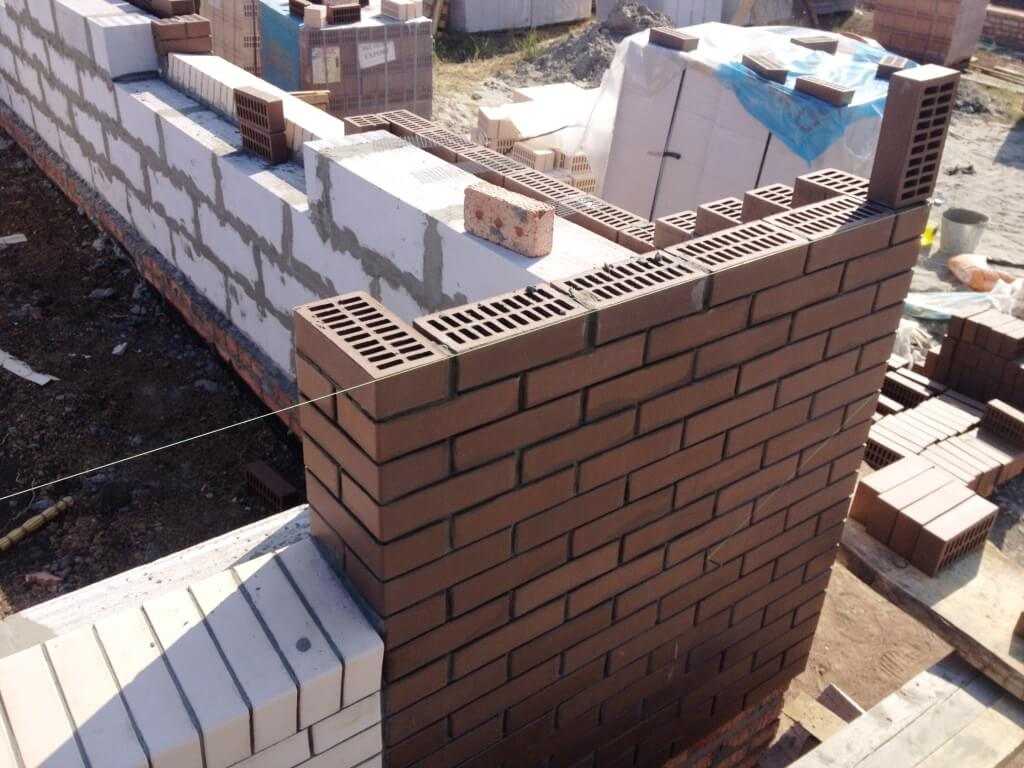

В процессе нового строительства обе кладки можно возводить одновременно, по всей толщине стены. При этом фундамент сразу заливается необходимой для этого ширины, верхний обрез цоколя обязательно гидроизолируется в два слоя. Обычно это наклеенный на битумную мастику рулонный материал.

Кто занимается такой работой впервые, неизбежно столкнётся с вопросом: «Надо ли всё делать одновременно, или следует первым выводить что-то одно: кладку из газосиликата или кирпича?». По форматам эти два материала несопоставимы. Кирпич мельче, в такой кладке больше швов на погонный метр высоту и они более толстые.

Бетонный блок по размерам более крупный, и чаще монтируется на клей, а не на раствор. Разницу усадок могут компенсировать только гибкие связи, они же позволяют реализовать все три перечисленных варианта.

Строительные нормативы на счёт порядка возведения особых указаний не дают, но существующая технологическая карта предусматривает сначала возведение основных стен, а потом уже их облицовку с утеплением и устройством воздушного промежутка шириной 30 мм. При этом необходимо выполнение таких технологических операций:

1. установки причального шнура с его последующей переустановкой;
2. раскладки вдоль стены кирпича;
3. изготовления или подачи готового раствора;
4. укладки связей для перевязки двух стенок;
5. укладки самих кирпичей;
6. расшивки кладочных швов;
7. контроля правильности кладки.

Для облицовки берут цельный кирпич, и кладут его с перевязкой швов на протяжённости ряда. Продухи для обеспечения вентиляции стен устраиваются в нижнем и верхнем (подкарнизном) рядах кладки. В каждом из них и на всех стенах должно быть минимум по 4 таких отверстия. Максимальное расстояние между ними – 4 м.

Нижние продухи можно сделать посредством укладки щелевого кирпича на ребро, так, чтобы воздух мог проникать в стеновое пространство сквозь щели. Некоторые мастера для устройства продухов оставляют незаполненными раствором вертикальные швы, что возможно благодаря ограничительной рейке.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90 м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144 м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150 м²

Подробнее

Разницу усадки двух материалов обеспечит применение гибких связей. Вот какие варианты могут использоваться в их качестве:

Материалы для связки стен	Комментарий
Скобы из нержавейки.	Это закладные элементы, изготавливаемые из арматуры диаметром 4-5мм. Они имеют отогнутые в разных плоскостях концы, которые закладывают в каждый третий ряд облицовки с шагом 0,75 м.
Анкеры из нержавеющей стальной полосы.	Имеют Т-образную форму, удобно закладывать в вертикальные ряды.
Сетка арматурная.	Для связки стенок может использоваться стальная сетка из проволоки диаметром 4-6 мм, с ячейкой не более 50*50 мм. Её устанавливают в каждом шестом ряду кирпичной кладки.
Арматура из базальтопластика и стеклопластика.	Закладывают в швы через каждые 60 см по высоте стенки, и через 70-100 см по длине ряда. Глубина закладки 70-80 мм, на 1 м² расходуется порядка 4-5 штук.
Turbo Fast – спиралевидные гвозди.	Один конец забивается в тело газобетона, а другой – закладывается между рядами кирпича. Их удобно использовать, когда облицовка дома из газобетона кирпичом производится после возведения стен.
Перфорированная стальная полоса.	Устанавливается в процессе кладки газобетона и имеет толщину не более 2 мм. Полосу прибивают к горизонтальной поверхности гвоздями, оставляя вторые концы свободными – их потом заводят в швы кирпичной кладки. Расходуется 4 шт/ м².
Гвозди нержавеющие.	Имеют длину от 120 мм, и забиваются в газобетон попарно, под углом друг к другу (45 градусов).

Если решено построить дом из газобетона, либо облицевать самостоятельно кирпичом уже эксплуатируемый, уделите особое внимание качеству заполнения швов раствором, вертикальности кладки, правильности положения в ней каждого кирпичика. Очень важно соблюдать толщину швов, которая по вертикали должна составлять 10 мм, а по горизонтали – 12.

Пример анкерования базальтопластиком

Те швы, в которые закладываются связи, могут быть чуть толще. В этом случае, их размер зависит от диаметра анкера или толщины полосы. Шов по толщине может превышать этот размет на 4 мм, но его максимальная толщина не должна быть более 16 мм. Только соблюдение этих требований даст нужный результат и позволит получить тёплый и эстетичный фасад.

Правила облицовки дома из газобетона кирпичом

Газобетон набирает все большую популярность при строительстве домов. Он обладает высокой степенью теплоемкости, небольшим весом, не требует наличия мощного фундамента. Вместе с тем, газоблоки являются пористым материалом, способным впитывать влагу. Для обеспечения их защиты от внешних воздействий, стены обязательно нужно защитить облицовочным материалом. Наиболее надежным способом для этого является облицовка дома из газобетона кирпичом. Ниже мы рассмотрим, как правильно облицевать дом из газобетона кирпичом.

Преимущества газобетонной стены, облицованной кирпичом

Для защиты газосиликатных стен дома используется несколько разновидностей отделочных материалов, но кирпич является наиболее выгодным решением. Посмотрим, почему:

• Облицовка защитит стены дома от воздействия влаги.
• Поскольку стены из газобетона обладают паропроницаемостью, наружный отделочный материал также должен пропускать пары, выходящие из помещения. Кирпич полностью справляется с этой задачей.
• Газобетон с облицовкой клинкерным кирпичом обеспечит дому презентабельный внешний вид.
• Стена дома представляет собой уникальную по прочности конструкцию, способную противостоять любым природным явлениям.
• Обеспечивается повышенная звукоизоляция внутренних помещений.

Способы обкладки стен кирпичом

Обкладывать дом из газоблока облицовочным кирпичом можно двумя способами:

Облицовка укладывается вплотную к стене

Такой вариант является менее популярным. Он используется для неотапливаемых помещений. Если применить этот способ к отапливаемому помещению, то получим следующую проблему. Из помещения теплый воздух будет стремиться выйти наружу дома. Поскольку выхода он не найдет, будет происходить накапливание влаги в наружной части газобетонной стены и ее постепенное разрушение.

Категорически недопустимо жестко соединять облицовку с основной стеной, так как материалы имеют разный коэффициент теплового расширения. На морозе или на жаре они будут расширяться в различной степени, что приведет к нарушению кладки.

Облицовка газобетона кирпичом с воздушным зазором без вентиляции

Улучшаются теплоизоляционные свойства стены и повышается ее долговечность. Но, так как при такой отделке вентиляция отсутствует, образовавшийся между газоблоками и кирпичом конденсат может стекать и скапливаться снизу стены, над фундаментом. Следовательно, способ хорош применительно к неотапливаемым помещениям.

В этот промежуток может быть уложен слой утеплителя.

Трехслойная стена с вентилируемым пространством

Состоит из газоблоков, кирпичной кладки и вентилируемого пространства между ними. Это наиболее выгодное решение, хотя сделать все правильно достаточно трудно. Между стеной и облицовкой оставляется воздушный зазор 6–15 см.

В кирпичной кладке проделываются сквозные отверстия для вентиляции. Общая площадь этих отверстий рассчитывается по формуле: на 10 квадратов стены приходится 35 квадратных см отверстий. То есть, если диаметр каждого отверстия составляет 1 см, то необходимо на 10 квадратах проделать 35 отверстий в произвольном порядке. Лучше делать их в шовном пространстве между кирпичами. Нижние отверстия просверливают с уклоном наружу для более удачного слива конденсата.

Также существует технология применения вентиляционных коробов. Вертикальные швы между соседними кирпичами не заполняют раствором, а устанавливают в них пластиковые коробки с отверстиями. Между ними свободно циркулирует воздух, а через нижние отверстия стекает конденсат.

Если имеется желание проложить в промежуток утеплитель, то следует выбирать такой, чтобы он пропускал воздух и был устойчив к напитыванию влагой. Неплохим вариантом является базальтовая вата.

Утепление газобетонных блоков с обкладкой из облицовочного кирпича

Чтобы повысить теплоизоляционные свойства дома, его рекомендуется обшить слоем утеплителя. Для этого применяются следующие материалы:

• Базальтовая вата. В ее состав входят волокна горных пород. Такой материал отличается влагостойкостью и устойчивостью даже к открытому пламени. Пропускает сквозь себя воздух. Является идеальным вариантом для межстенного утепления.
• Минеральная вата. Состоит из минеральных волокон. Лучше применять вату, выпускаемую в плитах. Легко напитывается влагой, поэтому требует наличия гидроизоляции.
• Пенополистирол. Абсолютно не напитывается влагой, имеет невысокую стоимость. Выпускается в плитах. На стены крепится просто и надежно. Это лидер по популярности среди утеплителей для газосиликатных блоков.
• Пенофол. Представляет собой фольгированный синтетический материал. Отличается небольшой толщиной, поэтому его можно использовать в очень узких промежутках между стеной и обшивкой.
• Керамзит. Это насыпной утеплитель, состоящий из гранул обожженной глины.

Порядок утепления:

Все виды теплоизоляции кроме керамзита монтируются до начала кладки облицовочного материала. Пенопласт и вата крепятся к стене при помощи пластмассовых дюбелей-зонтиков. Чтобы дюбели лучше удерживались в газобетоне, пластиковые части укорачивают наполовину. После этого их вкручивают сквозь слой утеплителя в блоки.

Если утепление приходится делать керамзитом, то его можно досыпать по мере роста кладки.

Совет: особое внимание следует уделить отсутствию швов между частями теплоизоляции. Они могут быть заделаны посредством монтажной пены или герметика.

Объединение газобетонной кладки и кирпича

Стена из газосиликата должна быть объединена с кирпичной кладкой для повышения надежности конструкции. Для этого применяется несколько способов:

• На этапе укладки блоков, в кладку монтируются металлические пруты из нержавейки диаметром 6 мм или из оцинкованной стали, диаметром 8 мм. Они должны выступать из стен минимум на 10 см. Если предусмотрена укладка утеплителя, то следует учитывать и его толщину. В дальнейшем, по мере создания кирпичной кладки, пруты будут заходить и фиксироваться между кирпичами.
• Металлические пруты вбиваются в газосиликатные блоки по мере ведения кирпичной кладки. Так получается более точно, нежели в первом случае, поэтому этот способ считается наиболее рациональным.

Внимание! Не допускается использование между облицовкой и стеной гибкой связи. Например, пластин или сетки. Также нельзя соединять между собой облицовку и стену посредством цементного раствора.

Металлические прутья располагаются с учетом следующих требований:

• Они вбиваются не реже, чем через каждые 5 рядов кирпичной кладки.
• Расстояние между соседними прутьями не должно превышать 1 м.
• Выступ штырей от стены необходимо выбирать таким, чтобы штырь перекрывал большую часть кирпича.

Общие рекомендации по облицовке газобетонного дома кирпичом

Приведем некоторые рекомендации, которые следует учитывать, когда выполняется облицовка стен из газобетона кирпичом.

Закладка фундамента

Ширина фундамента продумывается заранее, еще до начала строительства. Учитывается ширина газоблоков, облицовочного кирпича и утеплителя. Ни в коем случае не допускается, чтобы облицовка свешивалась с края фундамента.

Выбор кирпича

Облицовывать газобетон следует кирпичом, уложенным на его ширину. То есть, в половину кирпича. В качестве материала используют разные сорта кирпича: полнотелый, пустотелый, силикатный, клинкерный. На практике обычно используют пустотелый или клинкерный кирпич. Последний вариант обойдется дороже, но и преимуществ у него гораздо больше:

• Клинкер смотрится более презентабельно. Он способен буквально преобразить стены любой постройки.
• Низкое водопоглощение, составляющее около 5%. У обычного кирпича этот показатель доходит до 13%.
• Высокая прочность на сжатие.
• Морозостойкость клинкера втрое превышает этот параметр у обычного лицевого кирпича.

Укладка кирпича

Кирпичная кладка укладывается на слой рулонной гидроизоляции. Тем самым фундамент защищается от воздействия образованного конденсата. Каждый последующий ряд кирпича укладывается на подготовленный раствор таким образом, чтобы перекрывались швы предыдущего ряда. Для кладки используется металлический пруток диаметром 0,8–1 см. Он укладывается с наружной стороны ряда. Такой же пруток, но короткий, используется для формирования вертикального шва.

На уже уложенный ряд накладывается раствор, а затем укладывается кирпич. По мере продвижения ряда пруток передвигается вдоль него.

Каждые несколько рядов кладки должны иметь армировку. В этом качестве можно использовать синтетическую сетку, разрезав ее на полосы шириной около 8 см.

Когда раствор застынет, возможно, понадобится выполнить расшивку швов. Вначале производится заполнение швов раствором. После того, как раствор схватится, выполняют его расшивку специальным инструментом.

Облицовка кирпичом дома, построенного из газосиликатных блоков, представляет собой трудоемкий и затратный процесс. Однако такая отделка является очень надежной, красивой и долговечной. Она окупит себя в перспективе, так как дом длительное время не потребует никакого наружного ремонта.

Способ крепления к облицовочному кирпичу и газоблоку Воздушные блоки. Вариант перекрытия оконного проема

• Способы отделки дома
• Как футеруют газобетоны?
• Способы крепления кирпичей
• Требуется ли прирост открытия?
• Крепление штифтами
• Использование гибких соединений
• Сообщение от Армпласт
• Варианты фирмы Глен
• Гибкое соединение ZV-Welle
• Рекомендации по применению
• Применение кладочных сеток
• Как класть плитку, кирпич над окном

Пеноблок выглядит не очень привлекательно и нуждается в защите от внешних воздействий, для этого хорош облицовочный кирпич. Однако у многих возникает вопрос, а крепление пеноблока к облицовочному кирпичу без задевания производных закладных, вполне возможно. Для этого есть определенные самоделки и готовые решения которые есть и будут освещены в этой статье, а благодаря фото и видео вы сможете справиться своими руками с обшивкой домов.

Способы отделки дома

Газобетон требует обязательной отделки, так как со временем может начать впитывать влагу. Дополнительная подкладка помогает сохранить тепло, придать строению привлекательный внешний вид.

Здание можно облицевать, используя облицовочный кирпич, крепление к стене возможно разными способами: Этот материал не только имеет привлекательный внешний вид, но и надежно защищает от повреждений проветриванием, холодом и влагой.

Между вагонкой и стеной можно разместить утеплитель. Еще одним преимуществом кирпича является способность дышать: он будет отводить влагу от газобетона, обеспечивать достаточную вентиляцию фасада. Однако, если закладная не сделана изначально, могут возникнуть проблемы, так как нет крепления кирпичей с несущей стеной. Эта проблема решаема, предлагается несколько способов выполнения поставленной задачи.

Как футеруют газобетоны?

Крепление кирпича к несущим стенам – один из самых ответственных моментов, но прежде чем приступить к нему, необходимо разобраться со всей технологией. Важным моментом является ширина фундамента, если планируется отделка кирпичом, она должна быть достаточной ширины для этих работ. Обычно проблем нет.

Крепление кирпичей к стене может происходить на разном расстоянии, все зависит от того, планируется установка утеплителя или нет. Если утеплитель есть, между бетонными блоками и кирпичом следует оставлять зазор не менее 3 и не более 5 см. Утеплитель следует выбирать водостойкий, например, хорошо подойдет пенопласт или подобные материалы. В стенах нужно оставить вентиляционные отверстия. для отделки используется кирпич или керамический М-150, или отделка, слой укладывается в кирпич, способ монтажа аналогичен укладке стены.

Крепление кирпичей к утеплителю может быть тесным. Если утеплитель не планируется, кирпичи не следует прижимать к газобетону, иначе оба материала быстро разрушатся, так как у них разные эксплуатационные характеристики, и между ними должна быть воздушная прослойка.

Способы крепления кирпичей

Довольно часто для крепления кирпичей используют шурупы, так как это самый простой и недорогой способ крепления материалов. Купите длинные шурупы, которые есть на рынке. Плюс этого способа в скорости и надежности соединения.

Если стена имеет достаточно большую площадь, то использование дополнительных креплений необходимо, иначе фундамент может повести или деформировать саму стену.

Использование перевязки рядами или сеточными столбиками через 3-5 рядов обязательно, ни в коем случае!

Использование длинных шурупов, Пожалуй, самый простой и дешевый вариант крепления в газобетон

Требуется ли усиление проемов?

Достаточно хрупкий материал с аэрацией; монтаж кирпичей в корпусе с проемами должен происходить особым образом, потому что его нужно было укрепить. Если этого не сделать, уложите плитку с помощью подвесного треснета. Чтобы этого не произошло, в конструкции швов между облицовочными кирпичами прокладывают небольшой металлический стержень, диаметр которого составляет 5 мм. Расстояние может быть разным, каким бы ни была ширина применяемой кладки. Соединительный элемент за счет точечной сварки и применения профилированного стержня с таким же поперечным сечением. Важно, чтобы после установки уплотнение штока было плотно зажато.

Крепление кирпича к стене может производиться металлическими деталями, которые крепятся на анкеры или шурупы, предназначенные для газобетона. Для того, чтобы можно было укладывать элемент, пеноблоки крепятся к специальной консоли. После такой рамы над оконными и дверными проемами устраиваются стремена, позволяющие создать каркасу необходимую жесткость. Это самый современный способ, ранее применялась широкая бетонная балка, которую ставили над проемом.

Уголок монтажный для жесткости

Крепление штифтами

Довольно часто крепление кирпича к газобетону происходит с помощью штифтов от арматуры. Устанавливать их нужно каждые 5 рядов кладки.

Крепление на штырях

Можно часто делать усиление, но меньше не рекомендуется, Штыри должны быть разделены на 1 метр. Кроме того, между блоками укладывают металлические стержни, которые должны выступать на 10 см от блоков.

Крепление кирпичей в газобетон с помощью армирующих штифтов необходимо начинать с первого ряда кирпичей. Сверлом делается небольшое отверстие, предварительно надрезав ребристую арматуру.

Чтобы конструкция лучше сохранилась, Делаем небольшой горезонтальный уклон. После этого выполняются следующие ряды внахлест и таким образом обеспечивают надежное армирование бандажей. это доступный, но требующий больших физических усилий метод.

Использование гибких связей

Еще один надежный способ крепления облицовочного кирпича к стене из газобетона — использование гибких связей. Есть разные варианты и производители. Существует несколько видов этих материалов: стеклопластиковые, базальтопластиковые. Истинная стоимость их колеблется от 10 до 60 руб. на щуку, и не всегда есть возможность приобрести.

Прочность гибких соединений — это одна из ключевых характеристик, на которые обращают внимание при выборе расходных материалов. Мастерам известен тот факт, что наружная часть стены под воздействием влаги и температурных колебаний может изменять размеры и деформироваться, «гуляя» по отношению к неподвижной несущей кладке. Прочные бальзатовые волокна позволяют внешней стене изменять размеры и двигаться, не создавая напряжения самой стены.

Сообщение от Армпласт

Гибкое звено представляет собой стержень из базальтового песка с покрытием. Анкеры с песчаным покрытием используются при соединении бетонных стеновых панелей. Песчаные анкеры обеспечивают сцепление раствора, а также защиту от коррозии в щелочной среде бетона.

Использование бальзатовых стержней для кладки значительно увеличивает срок эксплуатации конструкции.

• Базальтовая гибкая связь от компании «Армпласт» имеет ряд преимуществ:
• Низкий уровень теплопроводности;
• Высокая гибкость и прочность;
• Не подвержен коррозии и другим негативным воздействиям в щелочной цементной среде;
• Не подвержены деформации.

Сайт компании https://arm-plast.ru

Варианты компании Глен

При желании провести работы по облицовке фасада клинкерным кирпичом после, нет необходимости укладывать гибкую связь в процессе возведение несущей стены, а также использование специальных гибких соединений для работы с готовым основанием.

Эта гибкая связь базальтовая ГАЛЕН 6-газобетон предназначена для установки в фундаментную плиту из материала с повышенной пористостью: бетонных блоков или газобетонных блоков

Связь Глен

Материал: базальтопластик

• диаметр — 6 мм;
• Минимальная глубина анкеровки — 90 мм;
• Модуль упругости при растяжении — 51000 МПа;
• Модуль упругости при сжатии — 30000 МПа;
• Предел прочности при растяжении, не менее — 1000 МПа;
• Разрушающее напряжение при изгибе — не менее 1000 МПа;
• Значения усилий при копании, не менее Н
  для газобетона D400 — не менее 2500 н;
  для газобетона D500 – не менее 3000 н;
  для газобетона D600 — не менее 4000 н.
• Деформация при разрыве — не менее 3 %;
• Коэффициент теплопроводности — 0,46 Вт/м*0С.
• Расход: в зависимости от расстояния между стенами (5-9 Штук/м2). **Таблицу расчета гибкого потока коммуникаций смотрите ниже.
• изоляционные зажимы для крепления дополнительной изоляции
• варианта длины: 180 – 400 мм.

Видео:

Соединение гибкое ZV-Welle

Соединение гибкое ZV-Welle из нержавеющей стали, предназначено для обвязки лицевой облицовочной кирпичной кладки и несущих стен, выполненных из плотного строительного материала, такого как, например, бетон или полнотелый кирпич строительный кирпич, и оформление вентиляционного зазора между ними.

Гибкая связь Bever ZV-Welle

Гибкая связь Bever ZV-Welle применяется тогда, когда несущая конструкция из плотного материала уже построена и нет возможности использовать менее затратную гибкую связь для монтажа в несущих швах кладки.
Применяя это соотношение на гибком пористом основании (газоизоляция, пеноблок) только при малой высоте построек (до 4 м), в остальных случаях, для пористых оснований, используйте гибкое соединение Бевер ПБ 10 с увеличенной капсулой.
Гибкое соединение Bever ZV Welle поставляется с распорным элементом крепления из нержавеющей стали и нейлоновым дюбелем.

Гибкое соединение Bever ZV-Welle

Устанавливается следующим образом:: в первой несущей стене просверливается отверстие 8 мм и глубиной 60 мм. Затем забиваются дюбели. Затем внутри дюбеля со специальным кожухом колебательный элемент (он есть в каждой упаковке) и молотком, на дюбель устанавливается распорный упругий соединительный элемент.
Таким способом в системе двойной кладки (внутренний слой — несущий из плотного монолитного бетона или полнотелого строительного кирпича и наружный слой из кирпича) гибкое соединение Bever ZV-Welle использует последовательное возведение стен из двойного кирпича (сначала приподнятое опорное основание, затем облицовочная кирпичная кладка).

• Материал: нержавеющая сталь (звено) и полиамид (дюбель).
• Глубина проникновения в стык несущей стены: 50 мм.
• Глубина проникновения в шов облицовочной кирпичной кладки: 50 мм.
• Расход: в зависимости от ширины вентиляционного зазора (5-9 Штук/м2).
• хомуты для крепления дополнительной изоляции Iso Clip.
• варианта длины: 160 – 320 мм.

Рекомендации по применению

С помощью таких звеньев происходит крепление кирпичей к несущей стене, необходимо правильно подобрать изделие, которое должно соответствовать следующим требованиям:

• применимые изделия, если дом готов, они можно вставить, просверлить отверстие в стене в любое время.
• Один из концов анкера должен иметь волнообразный профиль, второй — форму, соответствующую вашим потребностям, например, для крепления пластин.
• Если швы герметичны, необходимо анкеровать с загнутым концом.
• Спираль для погружения наконечника в материал.
• Если вы используете дюбель, необходим наконечник анкерного винта.
• Предпочтение отдается материалам, не содержащим ржавчины, например, оцинкованным.

Диаметр изделия

• не должен быть более 4-5 мм.
• Для того, чтобы закрепить анкер, сверлится несущая стена, вставляются в нее пластиковые дюбели, после чего собирается сам компаунд.

Крепление кирпичных стяжек – самый простой и доступный способ. Располагая анкеры так, чтобы на стенах на квадратном метре приходилось не более пяти, необходимо располагать в шахматном порядке: наиболее удобно 50 см по горизонтали и 40 см по вертикали.

Если необходимо создать каркасные проемы, сделайте шаг 30 см, в этом случае наиболее прочное крепление из кирпича и газобетона, не снижает несущей способности стены. Если расстояние измеряется от угла здания, то отступление от них должно быть не менее 150 мм. В идеале отступ должен составлять 250.

Применение кладочных сеток

Крепление кирпичей к несущей стене очень часто осуществляется с помощью кладочных сеток. Это довольно старый, но надежный способ. Сетка не дорогая, не требует сложного монтажа, но ее необходимо укладывать во время возведения стены из газобетона, прикрепить сетку готовой конструкции не получится. Сетка нужна для того, чтобы при усадке конструкции нагрузка распределялась равномерно и не вызывала трещин на фасаде. Можно использовать металлическое изделие или оцинкованную сетку.

Крепление сетки к пеноблокамВариант крепления сетки к стене с помощью кусочков нарезанных лент монтажных саморезов по дереву

Крепление кирпичей к стене с сеткой должно происходить через каждые три ряда. Если используется кладка из 2-х блоков, можно ставить сетку через каждые 4 ряда. Если используются не очень прочные блоки, допускается более частая укладка сетки, но ни в коем случае не более редкой. Номер армирования должен быть равен нулю: он надежно закрепит накладку, чтобы избежать ее повреждения в будущем.

Другой вариант крепления сетки здания

Этот вид крепления облицовочного кирпича может быть выполнен из различных материалов, например, стали, стеклопластика. выбирая сетку, необходимо обратить внимание на ее жесткость, например, стеклоткань не подходит для секций стены
, что сказывается на большой нагрузке. Считается самой безопасной металлической сеткой, ее можно использовать для всех типов зданий.

Сталь хорошо пружинит, не боится сильных физических воздействий, прочная на растяжение, при этом легкая и не перегружает конструкцию. Это один из самых простых и практичных крепежей для клинкерного облицовочного кирпича. Металлическая сетка острая, поэтому высок риск травм. Базальт в этом плане гораздо безопаснее, к тому же он не ржавеет, да и нагрузки выдерживает такие же.

Крепление стен из кирпича с использованием газобетонной сетки имеет следующие характеристики:

• Выдерживает нагрузку 50 кН/м.
• Обладает высокой прочностью.
• Легкий вес продукта не влияет на дизайн как дополнительная нагрузка.
• может растягиваться, поэтому обладает определенной пластичностью.
• При использовании металлической сетки внутри стен могут образовываться мостики холода, вариант Базальт устраняет эту проблему.
• Стоит отметить, что натяжение сильнее именно базальтовой сетки.
• Не боится воздействия окружающей среды. Если сетка из нержавейки или базальта, обычная сталь под воздействием влаги и кислорода может окисляться, в результате чего появляется ржавчина, а изделие со временем теряет свои качества.

Заключение : крепление облицовочного кирпича к газобетону возможно различными способами, выбор которых зависит не только от стоимости изделия, но и от стадии строительства.

Видео:

Видео:

Видео:

Как класть плитку, кирпич над окном

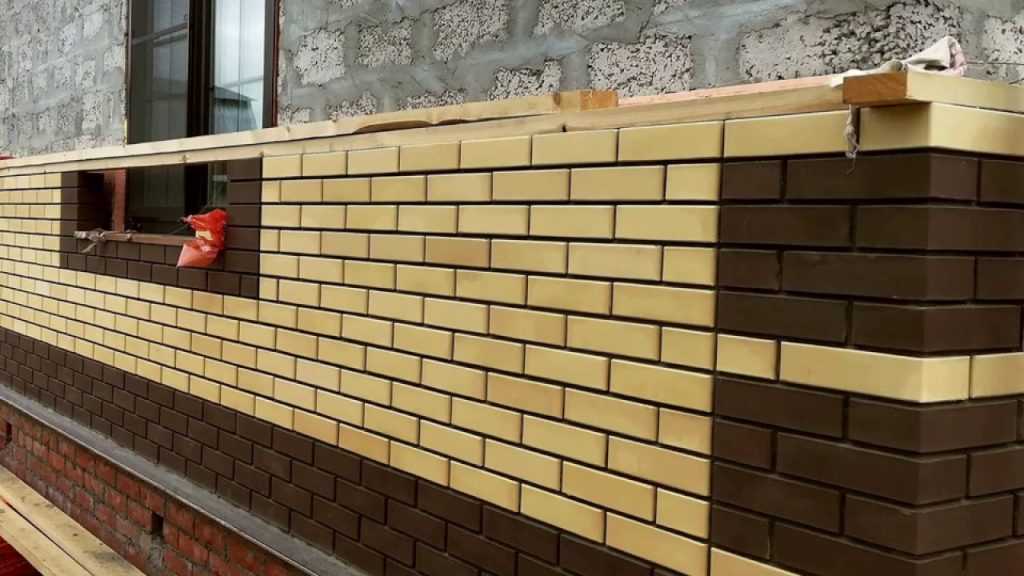

При облицовке дома клинкерным кирпичом, часто возникает проблема, как обойти окно и состыковаться с окном, т. к. стена и кирпичная кладка. Конечно есть готовые решения крепления замудренных кирпичей вокруг окна, но учитывая стоимость и количество окон получается дорого.

Так же решить проблему распределительной коробки и кладки точеной с помощью металлического уголка 120х220х9мм и изготовленный на заказ гнутый листовой металл. Этот метод позволял получить право на получение готового результата. Пожалуй, это было самое простое решение по устройству верхнего откоса оконной рамы у облицовочного кирпича уже построенного дома

Готовить снаружи верхний откос, что позволяло скрыть уголок для закрытия щели в кладкеУстановка уголка над кладкой откоса одновременно с кладкой Кривой уличный откос в примыкание к окну

Если у вас есть свои способы перекрытия оконного проема поделитесь в комментариях. На этом прощание, Удачи в строительстве!

Видео:

Строительство из газобетона и ICF: в чем разница, плюсы и минусы?

Стеновые системы из изолированной бетонной опалубки (ICF) и автоклавного ячеистого бетона (AAC) представляют собой современную альтернативу традиционным деревянным или бетонным кладочным элементам (CMU). ICF и AAC заявляют, что предлагают строителям более простой, быстрый и гибкий метод строительства, чем традиционные методы, экономя время и деньги. Кроме того, стеновые системы ICF и AAC предлагают экологически чистую, огнестойкую и звукоизоляционную конструкцию.

Однако ICF, как и блоки Fox, имеют ряд преимуществ по сравнению с AAC. В частности, ICF обеспечивает значительно большую энергоэффективность, устойчивость к стихийным бедствиям и долговечность, а также качество воздуха в помещении (IAQ), чем AAC.

Заводской сборный автоклавный газобетон (AAC) из цементной кладки состоит из песка, цемента, извести, воды и наполнителя (например, алюминиевой пудры) для формирования 8-дюймовых блоков, панелей или специальных форм, все формованные и разрезать точно на размерные единицы. Кроме того, газобетон содержит миллионы мельчайших воздушных ячеек (80 процентов от общего состава), что обеспечивает его изоляционную способность R-8 — лучше, чем у кирпича, бетона или других изделий из каменной кладки.

Стоимость блоков AAC

По состоянию на 2018 год базовый блок AAC размером 8 x 8 x 24 дюйма стоит от 2,20 до 2,50 долларов США за фут2; На 10-25 процентов больше, чем стандартные бетонные блоки. Тем не менее, легкий вес газобетона упрощает обращение с ним и его установку, что снижает трудозатраты по сравнению с CMU.

Формы и размеры газобетонных блоков

Блоки газобетонных блоков бывают в виде панелей, блоков и специальных форм. Блоки укладываются аналогично CMU, а панели устанавливаются вертикально, охватывая всю высоту здания.

• Панели простираются от пола до потолка до 20 футов, имеют ширину 24 дюйма и толщину 6, 8, 10 и 12 дюймов (толщина 4 дюйма для интерьеров). Как правило, рабочие размещают вертикальные ячейки по углам, по обе стороны от проемов, на расстоянии от 6 до 8 футов вдоль стены. Однако из-за большого веса панели вам понадобится кран для их установки.

• Блоки высотой 8 дюймов и длиной 24 дюйма бывают толщиной 4, 6, 8, 10 и 12 дюймов и весом около 33 фунтов. Рабочие укладывают первый ряд газобетонных блоков в традиционном глиняном слое, выравнивая по окончании. Последующие ряды укладывают зубчатым шпателем на наносимый тонкосхватывающийся раствор. К счастью, прецизионно вырезанные блоки позволяют легко держать стену ровной и вертикальной во время установки.

AAC предлагает несколько специальных форм:

• Перемычки или U-образные соединительные балки толщиной 8, 10 и 12 дюймов без раствора на вертикальных краях

• Полые блоки создают вертикальные армированные ячейки для цементного раствора

Преимущества автоклавного газобетона

Стены из газобетона имеют ряд преимуществ для строителей: простота монтажа, экологичность, огнестойкость и энергетически эффективный.

Простота установки газобетонных блоков

Легкие блоки газобетона сочетают в себе изоляционные и конструктивные возможности, предлагая каменщикам быстрый и простой способ установки стены по сравнению с тяжелыми бетонными кладочными блоками, экономя время, деньги и уменьшая травматизм на строительной площадке.

Кроме того, легкие/ячеистые свойства газобетона позволяют легко резать, придавать форму и строгать, принимать винты и гвозди, а также прокладывать канавки для электрических кабелепроводов и водопроводных труб меньшего диаметра. Эти функции обеспечивают гибкость дизайна и конструкции AAC, облегчая настройку в полевых условиях.

Резка и формовка газобетонных блоков с помощью простых ручных и механических инструментов снижает риск для здоровья, связанный с шумом и пылью, по сравнению с высокоскоростными алмазными пилами, используемыми для резки газобетонных блоков.

Экологически чистые газобетонные блоки

Изготовленные из натуральных продуктов, перерабатываемые газобетонные блоки обеспечивают приемлемую теплоизоляцию. Однако на его производство уходит много энергии, но на 50 процентов меньше, чем на изделия из бетона.

Огнестойкий газобетон

Негорючий газобетон толщиной восемь дюймов выдерживает четыре часа; не горит и не выделяет ядовитых паров.

Высокое звукопоглощение для стен из газобетона

Легкий вес газобетонных блоков способствует значительному снижению шума как от наружного шума, так и от шума между помещениями.

Минусы автоклавного ячеистого бетона

Прежде чем выбрать стеновую систему из газобетона, домовладелец должен рассмотреть следующие проблемы: ограниченная доступность, более низкие показатели прочности и изоляции, а также водопоглощение.

• Ограниченная доступность AAC может затруднить поиск, хотя производители отправят продукт.

• При полной укладке AAC создает стены с монолитной прочностью и характеристиками. Однако по сравнению с большинством бетонных изделий или систем более низкая прочность газобетона требует армирования блоков или панелей газобетона в несущих конструкциях.

• AAC обеспечивает только минимальное значение R и требует применения дополнительной непрерывной изоляции для соответствия требованиям энергетического кодекса.

• Влагопоглощающий и рассыпчатый газобетон требует покрытия наподобие штукатурки или другого защитного покрытия на его поверхности, такого как штукатурка и толстое покрытие, керамическая плитка и облицовка из цельного или тонкого кирпича для предотвращения износа при хранении на открытом воздухе элементы.

Строители используют ICF, такие как Fox Blocks, для стеновых систем выше и ниже уровня земли для всего, от одно- и многоквартирных жилых домов, школ, складов, офисных зданий, больниц, кинотеатров и многого другого. ICF производят высокопроизводительные, долговечные и энергоэффективные здания (R-22 CI), соответствующие требованиям ASHRAE 90. 1 и 2021 IECC, если не превосходящие их. Кроме того, быстрая и простая конструкция ICF обеспечивает безопасную рабочую среду, экономя время и деньги и ограничивая риск получения травм.

Стоимость строительства ICF

ICF, по своей сути, предлагают больше для сборки стены с непрерывной изоляцией, воздухонепроницаемостью и ингибитором пара. Эти дополнительные преимущества делают удельную стоимость за кв. больше, чем единица AAC. К счастью, затраты на рабочую силу для установки ICF дешевле, чем затраты на квалифицированную кладку для установки AAC, и ICF обеспечивают долгосрочные финансовые выгоды, компенсируя первоначальные затраты на строительство.

Формы МКФ

Многие производители предлагают изоляционные бетонные формы (ICF) в виде блоков и панелей:

• Блочные системы ICF состоят из полых панелей с открытыми концами (часто изготовленных из экструдированного пенополистирола или пенополистирола), разделенных шестью-восьмью дюймов армированной арматуры. Перед заливкой бетона блокирующие элементы укладываются всухую, как при строительстве из кирпичей Lego. После затвердевания бетона внутренние и внешние полистироловые панели ICF создают постоянный внешний каркас. Эти панели позволяют устанавливать водопроводные и электрические кабели позже в процессе строительства.

• Панельные системы ICF, часто применяемые для подъемно-откидных конструкций, предусматривают горизонтальную заливку стен на плиту перекрытия конструкции на стройплощадке. Кран поднимает панели на место, где стальные скобы временно закрепляют панели, пока рабочие не смогут приварить постоянные крепежные детали к стыкам панелей, линии крыши и опорам.

6 Преимущества конструкции ICF

Прочная, гибкая и простая в установке конструкция ICF позволяет создавать современные конструкции, отличающиеся энергоэффективностью, долговечностью, устойчивостью к стихийным бедствиям и хорошим IEQ. По этим причинам многие из сегодняшних архитекторов, подрядчиков и владельцев зданий и домов предпочитают строительство ICF другим методам возведения стен.

В недавнем отчете ожидается, что рынок ICF в Северной Америке вырастет более чем на 5 процентов в период с 2016 по 2026 год, что обусловлено потребностью в энергоэффективных и устойчивых к стихийным бедствиям зданиях, а также растущим спросом на высотное строительство. раз.

1. Быстрый и простой монтаж

МКФ, такие как блоки Fox, предоставляют строителям быстрый и простой метод возведения надземных и подземных стен, экономя время и деньги.

Стены Fox Blocks сочетают в себе пять этапов строительства: конструкция, воздушный барьер, конструкция, пароизоляция, непрерывная изоляция и крепление. Настенная система «все в одном» снижает потребность в управлении несколькими сделками, значительно ускоряя время доставки при достижении целей проекта.

Кроме того, прочность и гибкость конструкции ICF подходят для зданий большинства размеров, стилей и планов. Простота резки и формирования ICF позволяет создавать индивидуальные конструкции, такие как большие проемы, соборные потолки, изогнутые стены, длинные потолочные пролеты и нестандартные углы.

2. Экологически чистые ICF

Экологически чистые ICF, такие как Fox Blocks ICF, не содержат летучих органических соединений (ЛОС), которые могут ухудшить качество воздуха в помещении. Кроме того, блоки Fox способствуют устойчивости конструкции, поскольку они содержат не менее 40 процентов переработанного содержимого по весу.

Прочность и устойчивость ICF обеспечивают несколько важных компонентов, устойчивых к стихийным бедствиям, что снижает затраты и проблемы, связанные с ремонтом или даже восстановлением.

МКФ, как и блоки Fox, обеспечивают пассивную противопожарную защиту, которая ограничивает распространение пламени во время пожара. Стены ICF не горят, не гнутся и не размягчаются, как сталь.

Стеновые системы ICF из железобетона, армированного сталью, обеспечивают непрерывный путь нагрузки. Во время сильного ветра траектория удерживает стены, крышу, полы и фундамент вместе, перемещая силу от крыши, стен и других компонентов здания к фундаменту и, наконец, к земле.

Стены ICF также препятствуют проникновению переносимого по воздуху мусора в стеновую систему во время сильных ветров.

Отвесные стены конструкций ICF проходят по всей высоте и со всех сторон здания, что делает их сейсмостойкими. Во время землетрясения стены ICF эффективно сопротивляются интенсивным боковым (латеральным) силам в плоскости, которые толкают верхнюю часть стены в одну сторону, в то время как нижняя часть остается неподвижной или толкается в противоположном направлении (раскалывая стену).

4. ICF способствуют достижению превосходного IEQ

Конструкции ICF создают здоровые и удобные конструкции и могут улучшить самочувствие и производительность жильцов.

• Влагостойкие стенки ICF сводят к минимуму, если не предотвращают, рост нездоровой плесени.

• Стеновые системы ICF ограничивают передачу звука снаружи внутрь конструкции.

5. Энергоэффективное строительство ICF

Тепловая масса и высокие R-значения ICF способствуют созданию плотных тепловых ограждающих конструкций зданий, создавая комфортные здания и дома с меньшими затратами на коммунальные услуги.

МКФ создают прочные непрерывные монолитные бетонные стены (проницаемость 1,0) и управляют накоплением влаги в стеновой системе, предотвращая рост нездоровой и разрушающей структуру плесени и гниения.

Недостатки конструкции ICF

Структура ICF выглядит точно так же, как структура AAC, однако ICF производят более широкие стены (11+ дюймов), чем стены AAC (8 дюймов). Следовательно, здание со структурой ICF увеличит габаритные размеры и площадь здания.

Простые в установке, МКФ Fox Blocks представляют собой идеальный продукт для строительства экологически чистых, устойчивых к стихийным бедствиям, прочных конструкций с превосходным качеством внутренней среды.
