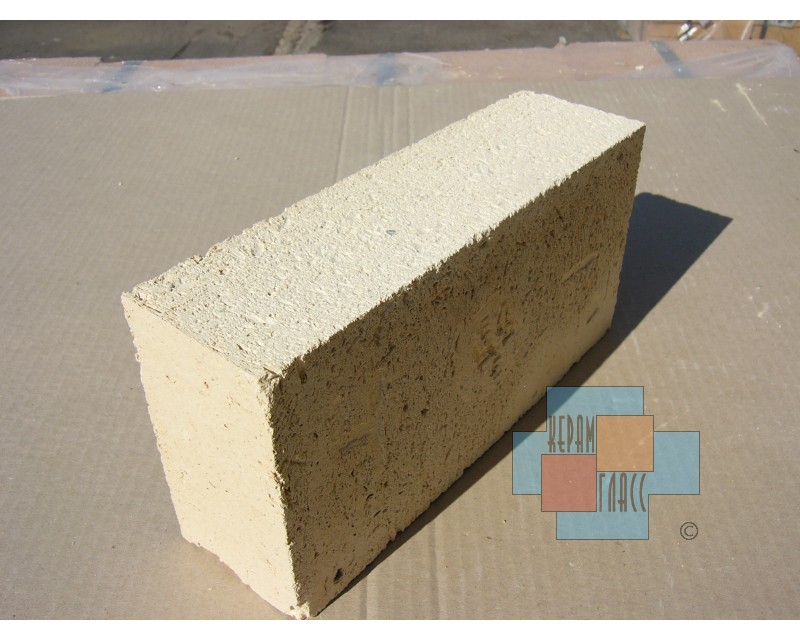

Легкий кирпич (ШЛ, шамотный) — основные характеристики: легковесный, огнеупорный и жаропрочный кирпич для котлов

Огнеупорные кирпичи ШЛ являются основным строительным материалом для изготовления топочного отделения печей, обогреваемых стен, где проходит раскаленный воздух из топки, дымоходов, каминов, уличных мангалов. Другие виды кирпичей — из красной глины, силикатные — для этих целей не подходят. Ими можно обустраивать лишь внешние контуры систем, где высокая температура с учетом резких ее перепадов отсутствует.

Огнеупорный кирпич отлично подходит для строительства топочного отделения печи.

Состав и свойства шамотного стройматериала

Абсолютно надежное вещество, применяемое для строительства высокотемпературных конструкций, — это шамотная огнеупорная глина. Она обладает отличными теплоизолирующими характеристиками. Только из нее можно сделать легкий и одновременно прочный брикет, из которого печник построит безопасную печь. Кроме шамотной глины, в состав раствора добавляют опилки или торф. При выгорании они оставляют герметичные поры, заполненные воздухом. Благодаря этому и получают шамотный легковесный кирпич. Воздух является также прекрасным теплоизолятором.

Производители выпускают огнеупорный кирпич двух видов — ШЛ и ШТЛ, сокращения обозначают:

Параметры огнеупорного кирпича.

• Ш — шамотный материал;
• Л — легковесный;
• Т — в структуру смеси добавлен тальк.

Цифровые обозначения дают сведения о кажущейся плотности изделия. В характеристике пористых продуктов применяются понятия истинной и кажущейся плотности.

первом варианте объем пустот не учитывается, во втором — берется отношение массы кирпича и полного его объема с пустотами. Чем ниже кажущаяся плотность легкого кирпича, тем меньше его масса и теплопроводность. Но положительные теплоизоляционные качества вступают в противоречие с надежностью и прочностью конструкции, так уменьшается градиент упругости и, соответственно, срок эксплуатации.

Самый легкий кирпич марки ШЛ-0,4 имеет кажущуюся плотность 0,4 кг/см³, а массу — 0,7 кг. Его применяют для устройства печных топок с рабочей температурой до 1150°С. Кирпич шамотный ШЛ-1,0 и ШЛ-1,3 имеет соответственно массу 1,7-2,2 и 2,0-2,6 кг. Разброс зависит от размеров изделия. Эксплуатационная температура — до 1300°С. В соответствии со стандартами строительства марка указывается на каждом отдельном кирпиче без исключения.

Виды огнеупорных кирпичей, их применение и преимущества

Строительные кирпичи выпускаются в основном одного стандартного типоразмера. Но для изготовления печей без применения фасонных изделий не обойтись. Все это разнообразие регламентируется ГОСТом. Известно до полусотни типоразмеров. Форма продукции из шамотной глины также отличается большим выбором возможностей. Выпускаются легковесные кирпичи в следующих конфигурациях:

Огнеупорный шамотный кирпич имеет легкий вес, что сокращает время кладки.

• торцевой клиновой;
• ребровой клиновой;
• подвесной;
• фасонный;
• трапециевидный.

Подобный набор значительно сокращает время кладки топочных и других систем различной конфигурации. Самым активным потребителем огнеупорного кирпича является коксохимическое и металлургическое производство. Кроме этого, его используют в устройстве котлов, испарителей, паропроводов, дымовых труб, домашних печей и каминов.

Легковесный шамотный кирпич даже в сравнении с керамическим или простым огнеупорным изделием заметно отличается в лучшую сторону. Несмотря на величину кажущейся плотности, его механические свойства достаточно высоки, чтобы строить из него дымовые трубы, где очень важно сочетание прочности и малого веса. О термоустойчивости говорит само название — огнеупорный. Любая глина обладает инертными характеристиками, поэтому агрессивная среда не приводит к их ухудшению. Технологическая простота производства продукта делает его доступным для любого потребителя.

Уменьшение массы конструкции способствует снижению ее габаритов, сокращая материальные ресурсы и финансовые расходы. Небольшой градиент линейного расширения позволяет укладывать шамотный легковесный брикет в облицовке подов печей. Футеровка же внутренней поверхности топочного пространства в несколько раз сокращает период нагрева, что положительно отражается на экономии топливных материалов. В печи из материала марки ШЛ с непрерывным режимом работы расходы топлива снижаются на 10%, а с периодическим графиком отопления — на 45%. Многовариантность типоразмеров устраняет необходимость подрезать и подгонять каждый кирпич под заданные контуры. В результате практически отсутствуют отходы.

Огнеупорный легкий кирпич совершенно не содержит вредных химических компонентов, что особенно важно при нагревании материала.

Виды кирпича фото и название кирпича

Кирпич — это искусственный камень, изготавливаемый в виде брусков, сформированный из минеральных материалов и приобретающий камнеподобные свойства (прочность, водостойкость, морозостойкость) после обжига или обработки паром.

Кирпич строительный (рядовой) — используется для внутренних рядов кладки или для внешних рядов, но с последующей штукатуркой.

Кирпич лицевой (облицовочный, фасадный, отделочный) — имеющий правильную форму, четкие грани и однородную окраску.

Кирпич полнотелый — строительный материал с минимальным объемом пустот (по ГОСТ 530-95 менее 13%). Используется для кладки как внутренних, так и внешних стен, создания колонн, столбов и других различных конструкций, которые кроме собственного веса несут дополнительную нагрузку.

Кирпич пустотелый (дырчатый, щелевой) — кирпич со сквозными и несквозными круглыми, щелевидными, овальными, квадратными пустотами (более 13 %). Используется для кладки ненагруженных конструкций.

Кирпич силикатный — изготовленный из песка (90%), извести (10%) и небольшой доли добавок. Отформованный кирпич подвергается автоклавной обработке — воздействию насыщенного водяного пара при температуре 170-200 °C и давлении пара 8-12 атмосфер.

Кирпич керамический — изготовленный из глин и их смесей путем формовки и последующего обжига в печи.

Кирпич клинкерный — изготовленный аналогично керамическому, но обожженный при более высоких температурах (свыше 1100 °С), благодаря чему не остается каких-либо включений и пустот. Обладает высокой прочностью, морозостойкостью и долговечностью, низкой пористостью.

Кирпич фасонный (фигурный) — облицовочный кирпич, предназначенный для кладки сложных форм: окон, подоконников, арок, столбов, заборов и т. п.

Кирпич декоративный — кирпич правильной формы, с ровной и глянцевой поверхностью внешних стенок. Используется для кладочных работ, при которых предъявляются высокие требования к качеству кладки (для оформления фасадов зданий, для внутренней кладки помещений без дальнейшей отделки стен).

Кирпич эффективный — пустотелый одинарный кирпич, который имеет сквозные/несквозные прямоугольные (в виде щели) или круглые отверстия. Процентное отношение объема технологических пустот составляет 20-45%, наличие пустот значительно существенно понижает теплопроводность и вес эффективного кирпича (сравнительно с полнотелым), это позволяет уменьшить толщину стен, сохраняя при этом их теплоизоляционные свойства.

Кирпич стандартного формата (NF) — кирпич, имеющий размеры 250x120x65 мм.

Кирпич двойной — кирпич, имеющий размеры 250x120x138 мм.

Кирпич полуторный — кирпич, имеющий размеры 250x120x88 мм.

Кирпич поризованный — кирпич, изготавливаемый из глины с добавлением специальных минеральных и органических компонентов. Эти добавки в процессе обжига вспучивают спекающуюся массу кирпича и образуют поры. Благодаря большому количеству пор теплозащитные характеристики кирпича значительно улучшаются по сравнению с обычным кирпичом.

Высокопрочный кирпич — Высокопрочный кирпич или кирпич повышенной прочности исключительно плотен и прочен. Вряд ли он потребуется для обычной стены, но поскольку он водонепроницаем, то часто используется для устройства гидроизолирующего слоя.

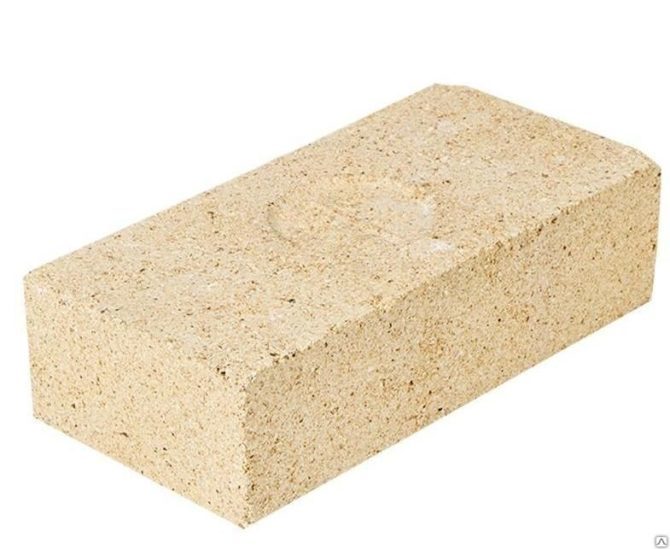

Кирпич шамотный — огнеупорный кирпич, выдерживающий температуру до 1600 град.

Кирпич печной — кирпич, изготовленный из огнеупорных глин. Обычно печной кирпич не связан со стандартными размерами строительного кирпича.

Кирпич клиновидный (клиновой) — огнеупорный кирпич, имеющий клиновидную форму, применяемый при кладке полукруглых арок и сводов различных радиусов кривизны. Бывает торцевой и ребровой клин.

Кирпич ручной формовки — кирпич, изготовленный вручную по старинному методу с посыпкой поверхности кварцевым песком.

Кирпич заборный — кирпич, используемый для строительства заборов, столбов.

Кирпич торцевой — кирпич, у которого торцевая поверхность выполнена как лицевая.

Кирпич тротуарный (дорожный, мостовой, брусчатка) — кирпич, используемый для мощения, устройства дорожных покрытий. Тротуарный кирпич также называют брусчаткой, хотя точное определение этого термина выглядит следующим образом:

Брусчатка — каменный дорожно-строительный материал в виде брусков из прочных горных пород (гранит, диабаз, базальт и др.), имеющих форму, близкую к параллелепипеду. Иногда применяется для устройства покрытий на наиболее грузонапряжённых участках автомобильных дорог, мощения городских улиц и площадей.

Плитка керамическая «под кирпич» — плитка, имитирующая кирпичную кладку, аналогичная по способу изготовления и формату кирпичу, но более тонкая (толщина варьируется от 10 до 22 мм). Используется для облицовки фасадов в основном в случаях, когда фундамент не способен выдержать нагрузку от веса кирпича, а также для внутренних отделочных работ.

Блок керамический — пустотелое керамические изделие, предназначенное для кладки стен, перегородок, перекрытий, ограждений и т. д.

Кирпичная система предлагает легкую альтернативу обычному облицовочному покрытию

Каменщик укладывает кирпичные блоки на бетонную стену. Запатентованная направляющая для выравнивания обеспечивает прямые линии. Предоставлено компанией Дривит.

Продолжить чтение

В то время как традиционный глиняный кирпич продолжает оставаться основным материалом в новых строительных проектах, он редко используется в качестве конструкционного компонента здания. По сравнению с альтернативными неструктурными вариантами облицовки, такими как сборный железобетон и системы тонкого кирпича, глиняный кирпич может быть чрезмерным с точки зрения веса и времени установки.

Целью Dryvit является исправление дефектов кирпича при его использовании в качестве фасада с введением NewBrick, легкого теплоизоляционного кирпича, покрытого специальным составом, имитирующим внешний вид традиционного кирпича. Материал из тонкого кирпича укладывается так же, как плитка для ванной или кухни. Каждая единица приклеивается практически к любому основанию — бетону, каменной кладке, воздухо-водонепроницаемому барьеру, EIFS. Затем швы заделываются обычным раствором, чтобы имитировать внешний вид кирпичной конструкции ручной кладки. Специально спроектированная дренажная плоскость отводит случайную влагу.

NewBrick в 12 раз легче обычного четырехдюймового лицевого кирпича и весит 2,45 фунта/кв.фут по сравнению с 29 фунтами/кв.фут. По словам производителя, эта экономия веса означает, что с NewBrick проще, безопаснее и быстрее работать, особенно при многоэтажном строительстве. Вспомогательные системы здания, такие как полки, поддоны и стяжки, больше не нужны, а затраты, связанные с транспортировкой материалов на строительную площадку, снижаются.

При использовании с системой Dryvit Outsulation NewBrick создает энергоэффективную стеновую сборку, отвечающую требованиям IECC и Раздела 24 по использованию непрерывной изоляции.

Предлагается в 16 стандартных цветах, четырех смесях, трех текстурах, трех эффектах и ​​четырех размерах: модульный, универсальный, экономичный и нормандский. Также доступна полная линейка угловых, торцевых, краевых и плоских блоков.

Предоставлено Dryvit.

  Офисное здание в Скенектади, штат Нью-Йорк, было одной из первых установок NewBrick. Предоставлено компанией Дривит.

Продукты и материалы

Строительные материалы | 2 ноября 2022 г.

Дизайн во имя свободы: положить конец рабству и детскому труду в мировом секторе строительных материалов

Шэрон Принс, основатель и генеральный директор Grace Farms and Design for Freedom, обсуждает отчет DFF о рабстве и принудительном детском труде в строительных изделиях и материалах.

Строительные материалы | 3 августа 2022 г.

Генеральный директор Shawmut Лес Хиско о преодолении шаткой цепочки поставок в строительстве

Джон Колфилд из BD+C берет интервью у Леса Хиско, генерального директора Shawmut Design and Construction, о том, как его фирма удерживает проекты в соответствии с графиком и бюджетом в условиях дефицита, задержек и волатильности цен.

Строительные материалы | 20 июня 2022 г.

Закупки на ранней стадии: следующая эволюция цепочки поставок в строительстве

Джейсон Эрнхардт из Austin Commercial объясняет, почему проблемы с цепочками поставок в строительной отрасли не исчезнут, и как разработчики и владельцы могут опередить препятствия на пути реализации проекта.

Помещения для проведения мероприятий | 13 мая 2022 г.

Слоан открывает новый выставочный зал и офис в чикагском районе Фултон Маркет

Во флагманском выставочном зале представлен полный набор эстетичных и гигиеничных товаров Sloan для коммерческих туалетов.

Многоквартирный дом | 11 мая 2022 г.

УДОБСТВА ДЛЯ КУХНИ И ВАННОЙ – примите участие в опросе, чтобы получить шанс получить подарочную карту на 50 долларов США

MULTIFAMILY DESIGN + CONSTRUCTION проводит исследование использования продуктов для кухни и ванной в секторе многоквартирного строительства стоимостью 106 миллиардов долларов.

Спонсор | Университетский курс BD+C | 10 мая 2022 г.

Руководство по проектированию парапетов: безопасность, непрерывность и строительные нормы и правила

Этот курс охватывает вопросы проектирования парапетов. Современный парапет должен обеспечивать противопожарную защиту, служить защитой от падения, переходить и защищать стык крыши и фасада, скрывать оборудование на крыше и придавать эстетический вид зданию.

При поддержке | Университетский курс BD+C | 2 мая 2022 г.

12 факторов, которые необходимо учитывать при оценке безбакового водонагревателя для многоквартирных домов

Темпы внедрения безрезервуарных водонагревателей на рынке жилья в целом могут предвещать более широкое признание на более широком рынке многоквартирных домов. Несмотря на эти положительные признаки, многие застройщики твердо придерживаются мнения, что безрезервуарные установки не могут производить достаточно горячей воды, чтобы удовлетворить потребности сотен жителей квартир или кондоминиумов. Вот 12 факторов, которые следует учитывать при оценке безбаковых водонагревателей для вашего следующего проекта многоквартирного дома.

При поддержке | Университетский курс BD+C | 2 мая 2022 г.

Большие окна, больше стекла: создание эффективных, безопасных и вдохновляющих пространств

Благодаря данным и аналитике, которые сегодня регулярно используются для моделирования и прогнозирования характеристик зданий, новые и удивительно тонкие подходы используются для создания фасадов и внутренних стеклянных конструкций, которые обеспечивают более видимое светопропускание при одновременном снижении нежелательного нагрева прямыми солнечными лучами.

Продукты и материалы | 12 апреля 2022 г.

Эдвард Буллард, изобретатель каски, будет включен в Национальный зал славы изобретателей

Bullard, производитель высококачественных средств и систем индивидуальной защиты из Кентукки, объявил, что Эдвард У. Буллард будет введен в Национальный зал славы изобретателей в следующем месяце.

Спонсор | Университетский курс BD+C | 10 апреля 2022 г.

Дизайн с коммерческими и промышленными утепленными металлическими стеновыми панелями

Узнайте о характеристиках, преимуществах и вариантах дизайна коммерческих/промышленных зданий с использованием изолированных металлических панелей (IMP). Распознайте факторы, влияющие на пролеты панелей, и их взаимосвязь со структурными опорами. Получите знания о соответствии коду IMP.

Легкая теплоизоляционная облицовка из кирпича для модернизации каменной кладки

Кирпич является старейшим известным промышленным строительным продуктом, но до сих пор мало что было сделано для его адаптации к современным методам и нормам коммерческого строительства.

Эволюция глиняного кирпича привела к инновациям в области легкой изоляционной каменной кладки, которая выглядит и ощущается как традиционный кирпич, но отличается повышенной энергоэффективностью и экономией средств для проектировщиков и строителей.

Кирпичи зданий прошлого

Традиционные глиняные кирпичи прочны, устойчивы к коррозии и огню, что сделало их надежным строительным материалом с момента их скромного появления почти 10 000 лет назад. Производственные мощности выросли с промышленной революцией конца 1800-х годов. За это время конструкционная сталь и бетон стали основным методом строительства заполняющих стен, а кирпич стал менее распространенным в качестве конструкционной необходимости. Внешний вид кирпича, однако, по-прежнему оставался желанным.

В 1950-х годах был разработан «тонкий кирпич» для наружного использования для облицовки существующих конструкций. Тонкий кирпич, который все еще используется сегодня, предлагает те же конфигурации и конструкции, что и традиционный полнотелый кирпич, но, как следует из названия, он просто тоньше и не используется конструктивно.

Строительство из кирпича сегодня

Независимо от размера, современный процесс изготовления глиняного кирпича требует значительного времени, труда и ресурсов. Материалы (обычно глина и песок) добываются и отправляются на завод, где машины создают нужную смесь и превращают ее в кирпичи. После удаления влаги кирпичи обжигают в печи при температуре около 2000 °F (1093 °C), затем хранятся до отправки в пункт назначения.

Несмотря на прочность и долговечность, традиционные кирпичи имеют свои ограничения. Они естественным образом поглощают небольшое количество воды, что делает их восприимчивыми к проблемам с влажностью, таким как высолы или повреждения от замерзания и оттаивания. По мере того, как здания становятся все более сложными, а правила предъявляют более строгие требования, используемые материалы должны подходить и облегчать работу проектировщиков/строителей, а не усложнять ее.

Последние инновации в каменной кладке

Облегченная теплоизоляционная облицовочная кладка (LIMV) — это новая технология, внедренная около 4 лет назад. Несмотря на то, что они не являются структурными, LIMV бывают тех же размеров, что и традиционные кирпичи — Economy, Modular, Norman и Utility, но весят значительно меньше. Они являются отличным вариантом как для новых, так и для существующих типов конструкций благодаря своим изоляционным свойствам и долговечности.

Новое строительство Энергосбережение

Сборка с LIMV идеальна для владельцев валовой аренды, включая многоквартирные дома, студенческие общежития и гостиничные строения, благодаря долгосрочной экономии энергии. Легкая изоляционная каменная кладка и раствор имеют эффективное значение R 1,4. Традиционный кирпич имеет эффективное значение R от 0,3 до 0,4. Здания образования и здравоохранения также могут извлечь выгоду из этих функций. Изолированный кирпичный шпон также был протестирован на соответствие NFPA 285 и успешно проходит испытания при использовании с совместимыми системами CI.

Сохранение внешнего вида глиняного кирпича для реставрации

В ситуации с облицовкой, когда исходная структура нуждается в обновлении, можно установить LIMV, чтобы создать новую эстетику или привести в соответствие внешний вид существующей конструкции. Пользовательские цвета и текстуры также возможны, легко сохраняя историческую целостность здания.

LIMV устойчивы к выцветанию и долговечны, проходят цикл 1 ASTM G155, который проверяет воздействие солнечного света, влаги и тепла. Испытание на удар Гарднера также продемонстрировало ударопрочность изолированного облицовочного кирпича по сравнению с тонким кирпичом. К поверхности каждого продукта прикладывались равные силы в 48 дюйм-фунтов. Утепленная облицовка из кирпича выдержала давление, а тонкий кирпич просто сломался пополам.

Легкий вес при меньших затратах

Изолированная кирпичная фанера модульного размера весит примерно 0,36 фунта на кирпич по сравнению с кирпичом традиционного модульного размера весом 4,2 фунта. Виниры поставляются в пачках по 96 единиц весом около 34,5 фунтов. Столько же традиционного модульного кирпича весит 403 килограмма.

Во время установки леса, необходимые для традиционного кирпича, могут быть рассчитаны на такой вес. Благодаря легкой изоляционной кладочной фанере установщики могут использовать другие варианты установки, такие как ножничный подъемник, что может привести к значительной экономии затрат на оборудование.

Эта разница в весе также влияет на стоимость доставки. Для проекта площадью 30 000 квадратных футов требуется более 20 грузовиков с полуприцепом, чтобы доставить необходимый традиционный кирпич на площадку. Сопоставимая поставка LIMV для того же проекта потребует всего 1,63 полуприцепа.

Простая установка и меньший риск

Для ускорения монтажа облицовочные плиты из теплоизоляционного кирпича имеют встроенную направляющую для горизонтального выравнивания, которая обеспечивает точное расстояние между кирпичами по вертикали, что позволяет их укладывать 49% быстрее по сравнению с традиционным кирпичом в той же конфигурации здания. Эта скорость означает, что здание может быть ограждено от элементов раньше, чтобы можно было начать внутренние работы.

В то время как обычные кирпичи укладываются на раствор, эти шпоны наклеиваются на фасад с помощью клея, что также ускоряет процесс. Отсутствуют проникновения через воздухо-водонепроницаемый барьер или сборку непрерывной изоляции (CI), что сводит к минимуму риск повреждения ограждающих конструкций, что может привести к проникновению влаги и потерям энергии.

Оттуда раствор типа N или типа S наносится между шпонами с помощью мешка для раствора, пистолета для раствора Quikpoint или насоса с загнутым наконечником. Это создает тот же внешний вид, что и традиционные глиняные кирпичи, но устраняет необходимость в бетонной полке фундамента, перемычках, стенных связях или сетках из раствора. Это также устраняет напряженную практику установки блокировки вокруг перфорированных отверстий для получения сплошных изолированных каменных сборок.

Очистка LIMV аналогична традиционным методам с использованием глиняного кирпича, поэтому для специалистов по нанесению требуется минимальное обучение.
