Толщина несущей, наружной и внутренней кирпичной стены: оптимальная и минимальная ширина

Кирпич часто применяется при строительстве несмотря на наличие на рынке более технологичных материалов, он не уступает своих позиций, благодаря ряду показателей и параметров, как эксплуатационных, так и эстетических. И коттеджи, и многоквартирные строения в несколько этажей, а также перегородки стен в квартирах в высотных здания используют этот тип строительного материала. Но перед сооружением такой конструкции, необходимо понимать, каковой может быть толщина кирпичной стены в каждом конкретном случае, чтобы обеспечивала функциональное назначение. Попробуем разобрать все тонкости и моменты строительства из данного материала в статье.

Содержание

• Что обеспечивает толщина кирпичных стен
• Взаимосвязь толщины кирпичных стен от разных параметров
  • От вида кирпича
  • От типа кирпичной кладки
• Минимальный показатель толщины кирпичных стен
• Оптимальные показатели и нормы по ГОСТ толщины кирпичной стены
  • Для внешних стен
  • Для внутренних стен и перегородок
• Видео: Кладка стен из кирпича

Что обеспечивает толщина кирпичных стен

Строительный кирпич достаточно часто используют, как для постройки частных малоэтажных построек, так и для многоквартирных высотных зданий. Выдерживаемая нагрузка существенная, поэтому его применять можно и когда выстраивается частное здание, имеющее несколько этажей. Соблюдают установленную технологию. Толщина стен из кирпича должна иметь определенные параметры:

• Жесткость и способность выносить механическую нагрузку. Это несущие показатели.
• Защиту внутреннего жилогопространство от неблагоприятных климатических условий. Это теплоизоляционные показатели.
• Устойчивость к воздействию влаги.

Естественно, что чем выше будет этажность возводимого капитального строения, тем толще должна быть кладка.

Рекомендуют:

• В случае малоэтажногоздания применять марку материала М-100 или М-75. Характеристик хватает, чтобы придать необходимые качества стенке. Также данную марку применяют для формирования межкомнатной перегородки.
• Существенное количество этажей,то оптимальным будет применение марки М-150.

Причем это учитывается не ориентируясь на способы укладывания изделия в монолитную стену.

Толщина стен из кирпича должна иметь определенные параметры.

Взаимосвязь толщины кирпичных стен от разных параметров

Необходимо понимать, что несущая и внешняя плоскости здания испытывает одновременно не один вариант нагрузки. Выделяют:

• Горизонтальную – под напором воздушных масс и распора конструкции стропил крыши.
• Вертикальную – под воздействием стен и плит перекрытий.

Исходя из видов нагрузок должна быть правильно подобрана толщина внешних стен, несущих и внутренних. Естественно, увеличенные параметры, позволяют усилить нагрузку на конструкцию здания. Но делать чрезмерно массивными вертикальные плоскости не стоит – это лишняя трата, придется покупать элементы кирпича и компоненты раствора. Также такой нерациональный подход уменьшает пространство комнат.

Поэтому, когда при застройке важно, чтобы толщина стен в кирпичном доме была рассчитано правильно, опираются на:

• Применяемых компонентов для изготовления и формы, а точнее наличие внутренних полостей у этого строительного материала.
• Тот способ, как по отношению друг к другу будут уложены отдельные элементы.

Исходя из видов нагрузок должна быть правильно подобрана толщина внешних стен, несущих и внутренних.

От вида кирпича

Рядовой (еще называют строительным) применяют для стен, как тех, которые снаружи, так и тех, которые обеспечивают внутреннее членение пространства. Этот тип может быть применен при возведении частного дома. Но толщина кирпичной кладки наружной стены в этом случае будет недостаточной для обеспечения теплоизоляционных параметров. В этом случае, применяют утеплитель. Внешне такие кирпичи имеют небольшие сколы или неровности, не влияющие на создаваемый уровень прочности.

Этот тип может быть применен при возведении частного дома.

Облицовочный тип – гладкий, фактурный или фасонный. Применяют исключительно для облицовки, от чего ширина стены увеличивается.

Применяют исключительно для облицовки, от чего ширина стены увеличивается.

Эта классификация приведена в зависимости от непосредственного назначения кирпича. Но существуют также 3 стандартных размера:

• Одинарный имеет габаритные параметры 250х120х65 мм. Его энергоэффективность не слишком существенная, так как теплопроводные показатели составляют всего лишь порядка 0,6 Вт/мС.
• Полуторка – 250х120х88 мм. Имеет более высокие показатели теплопроводности, что позволяет его применять для возведения наружных стен здания.
• Двойной – 250х120х138 мм.

Как видно из представленных цифр изменяется исключительно высота единицы изделия. Но именно полуторный и двойной имеют более высокие эффективные показатели, за счет чего их используют для тех частей, которые испытывают на себе увеличенные нагрузки и воздействия.

Именно полуторный и двойной имеют более высокие эффективные показатели.

От типа кирпичной кладки

Толщина несущей стены из кирпича формируется способом выкладывания. Существуют следующие варианты:

• Возведение ложкового ряда, когда кладка осуществляется в 1/2 кирпича. Проводят смещение вертикально формирующихся швов приблизительно на 1/4 или 1/2 от длины кирпича.
• Создание цепной перевязки позволяет создать прочную стену, закладываемую в монолит всей конструкции.
• Многорядные вариант – не предъявляются жесткие требования и не накладываются ограничения на применение тычка в каждом ряду выкладываемого кирпича.
• Облегченный вариант имеет следующую особенность. Фактически здесь возводятся 2 полосы стен, среднее пространство между которыми заполняется различными утеплительными материалами.
• Армированный способ создания перевязки позволяет укрепить общую конструкцию, что часто используется как частныйвид возведение стен при необходимости увеличить жесткость.
• Декоративный вариант кладки применяется, когда необходимо украсить фасад или создать определенную композицию.

Создание цепной перевязки позволяет создать прочную стену, закладываемую в монолит всей конструкции.

Также на размеры несущих стен влияет то, какой вариант из ниже представленных выбирается:

• В полкирпича.
• В один.
• В 1,5.
• В 2 элемента.
• В 2,5 штуки.

Последние 2 варианта годятся, при возведении строений, показывающих высокие теплоизоляционные характеристики в суровых зимних условиях.

Также применяют следующие правила:

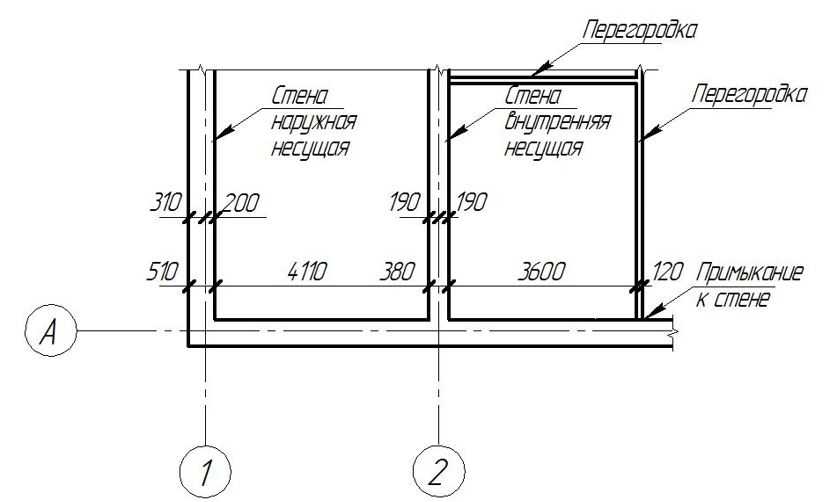

• Возводя наружные стены, чаще используют кладку в 1,5 или 2 кирпича.
• Чтобы несущие, центральные внутренние стены имели достаточную жесткость, необходимо использовать кладку в 1,5 кирпича.
• Для перегородок рекомендуют усиливать кладку в 0,5 кирпича дополнительно арматурой.
• Дальнейшее оштукатуривание кирпичных стен требует не заполнения швов на глубину приблизительно от 1 до 2 см. Выполняется в обязательном порядке перевязкашвов.

Оштукатуривание кирпичных стен требует не заполнения швов на глубину приблизительно от 1 до 2 см.

Минимальный показатель толщины кирпичных стен

Любая стена, внутренняя и внешняя, должна отвечать трем основным параметрам:

• Устойчивости, надежности и прочности. Именно толщина наружных стен и внутренних перегородок обеспечивает эти параметры.
• Долговечность всей конструкции – она зависит не только от ширины стены, но и от типа выбираемого материала. Так, силикатный кирпич достаточно быстро разрушается в условиях повышенной влажности. Тогда как именно стандартный обожженный кирпич из глины показывает в таких условиях длительный срок службы.
• Изоляционные свойства, как тепло-, так и звуко-. На этот параметр непосредственно влияет ширина несущей стеныи перегородок.

Исходя из этого, определена минимальная толщина несущей кирпичной стены, которая составляет — 1/20 или 1/25 от высоты этажа. Так, чаще всего в конструкции до 5 м высотой, используют минимальную несущую стену шириной всего лишь 25 см, что составляет кладку в 1 кирпич.

Долговечность всей конструкции зависит не только от ширины стены, но и от типа выбираемого материала.

Оптимальные показатели и нормы по ГОСТ толщины кирпичной стены

Но такие показатели и размеры стен совершенно не говорят о том, что их следует применять в строительстве, если хочется получить долговечное и качественное здание, которое будет иметь высокие теплоизоляционные и звукоизоляционные свойства. Несмотря на то, что эти цифры вписываются в стандартные показатели, все же лучше использовать повышенные параметры, которые будут вписываться в оптимальные интервалы. Для этого применяют СНиПы или стандарты. Так толщина стены из кирпича по ГОСТу зависит от ряда параметров, устанавливаемых по чертежу.

Так толщина стены из кирпича по ГОСТу зависит от ряда параметров, устанавливаемых по чертежу.

Для внешних стен

Для наружной стены, возводимой из силикатного кирпича:

• Выкладыванием в 1,5 кирпича, толщина наружной стены должна быть 380 мм и более.
• Размещая 2 кирпича, толщина достигает 510 мм.

Когда используется керамический пустотелый кирпич, то необходимо выдерживать следующие параметры:

• Если выложить в 1,5 кирпича, то формируется толщина наружной стены в 380 мм и более.
• Когда возводят конструкцию в 2 кирпича, то получают стену в 510 мм и более.

Но эти параметры говорят лишь о том, насколько жесткой получается стена при том или ином типе используемой кладки. Важно также учитывать, насколько сильные морозы в зимний период возникают в том или ином регионе, чтобы здание сохраняло свои теплоизоляционные показатели.

Вот, на что необходимо ориентироваться в толщине стен.

Если температурный показатель зимой находится в пределах до -20°С, то:

• Толщина для силикатного и глиняного полнотелых кирпичей составляет оптимально 510мм.
• Для таких же типов, но пустотелых позволительно уменьшить этот параметр и довести его не менее, чем до 380 мм.

Когда зимой морозы опускаются до -30°С, вот на какие размеры стоит ориентироваться:

• Для силикатного и глиняного полнотелого кирпича элемент строения имеет ширину 640 мм.
• Для пустотелых 510мм.

Когда зимние температурные показатели опускаются до -40°С, то ориентируются на следующие цифры:

• Глиняный и силикатный полнотелый формируют стену 770 мм.
• А при пустотелом типе укладки 640мм.

Важно также учитывать, насколько сильные морозы в зимний период возникают в том или ином регионе.

Для внутренних стен и перегородок

Чтобы возвести межкомнатную перегородку, не нуждающуюся в усиленной жесткости, достаточно применить кладку в 0,5 кирпича. В этом случае ее толщина составляет 12 см. Такие варианты стен чаще всего создавались в хрущевках и их основным недостатком является то, что звукоизоляция недостаточна и не обеспечивает нужных параметров для комфортного проживания.

Когда необходимо усилить стену то ее ширину доводят до 25 см и используют кладку в один кирпич. Чаще всего это нужно, когда между комнатами требуется создание более качественную шумоизоляцию.

Если это несущая стена, то лучше использовать кладку в 1,5 кирпича. При этом создается достаточная жесткость, чтобы выдержать высоту двухэтажного строения. Толщина стены в этом случае составляет 38 см.

Если это несущая стена, то лучше использовать кладку в 1,5 кирпича.

Учитывая выше представленные параметры и показатели можно сориентироваться при строительстве кирпичного дома в один или несколько этажей какую толщину стен применять для наружных плоскостей А какие можно себе позволить для возведения перегородок между комнатами. Приведённые данные позволят подобрать оптимальный параметр ширины в зависимости от климатических условий где возводятся строение.

Видео: Кладка стен из кирпича

Несущая стена из кирпича, правила возведения

О том, какая должна быть несущая стена из кирпича, рассказывается в данной статье. Если вас интересует этот вопрос — читайте до конца.

несущая стена из кирпича

Видео в конце поможет вам правильно рассчитать толщину несущей стены.

• 1 Кладка несущих стен из кирпича
  • 1.1 Показатели
  • 1.2 Расчёт материала
  • 1.3 Кладка
  • 1.4 Определение
    несущей части конструкции
  • 1.5 Итог
  • 1.6 Как сделать правильный расчёт несущей стены

Постройкой жилых домов, дач и прочих конструкций из кирпича, уже давно никого не удивишь.

Ведь у данного материала имеются отличные показатели по:

• Прочности.
• Морозостойкости.
• Долговечности.
• Экологичности.
• Звукоизоляции.

Кроме этого, кирпич является негорючим и универсальным материалом.

Конечно, кирпичные постройки имеют свои недостатки, но при должном подходе к строительству и их можно обыграть так, что они станут несущественными.

Показатели

Отдельно стоит рассмотреть пару параметров, которые помогут в выборе материала для определённой конструкции.

Итак, при выборе кирпича можно увидеть букву «M», а рядом с не цифры 100, 125, 150, 175 или 200.

Так вот прочность обозначается именно «M100» и так далее. Цифра, стоящая после буквы, обозначает нагрузку, которую может выдержать материал.

То есть цифра 100 указывает на то, что кирпич сможет выдержать нагрузку массой 100 кг/см².

Второй, не менее важный показатель, это морозостойкость, который представляет собой также сочетание буквы «F» и цифры, например 25, 35, 50.

Цифры здесь указывают как на кирпич подействует заморозка, с последующим оттаиванием, какое количество таких воздействий он способен перенести.

Кроме вышеперечисленных показателей, стоит учитывать, что кирпич может иметь не только разный вид, на который влияет материал, используемый при его изготовлении, но ещё и размеры.

Наиболее часто встречаемый в строительстве размер, являющийся ещё и стандартным, имеет длину в 250 мм, ширину в 120 мм и высоту равную 650 мм, но существуют и другие.

Полуторный, то есть, длина 250 мм, ширина 120 мм, высота 880 мм и двойной, где длина 250 мм, ширина 120 мм, а высота имеет 138 мм.

Именно от размера используемого материала, его показателей, зависит толщина кладки и то, где он будет использоваться.

Также кирпич может быть полнотелым или пустотелым. На этот параметр уже влияет то, какая должна быть стена из кирпича.

Полнотелый кирпич применяется для построек как одноэтажных, так и многоэтажных зданий, дымоходов и других объектов.

А вот пустотелый материал, чаще всего, используется для закладки пустот и проёмов в монолитных зданиях, так как обладает меньшими показателями прочности, и другими.

Расчёт материала

Перед расчётом материала для кладки несущих стен из кирпича, стоит ознакомиться со строительными нормами и правилами (СНиП).

Если говорить проще, то новичкам в строительном деле рекомендуется внимательно почитать СНиП и на основе классификации и таблиц, которые указаны в нём, можно рассчитать и устойчивость конструкции.

Конечно, данный параметр во многом зависит от толщины и высоты самой стены.

Однако, при расчёте материала, следует также учитывать:

• Бюджет.
• Нагрузка. На этот параметр влияет количество этажей у возводимой постройки, а также размер и планировка.
• Место расположения будущей постройки, качество грунта.
• Климатические особенности. Ведь при постройке жилого дома или дачи потребуется обеспечить как прочность, так ещё и хорошую теплоизоляцию.

Расчёт, как внутренних, так и внешних стен, должен осуществляться ещё на этапе проектирования объекта, но никак не в процессе.

При этом нельзя забывать о том, что, как правило, толщина внешних кирпичных стен составляет 38 см, то есть — 1,5 кирпича. Для кладки несущих стен из кирпича минимальный размер, также, равен 38 см.

Если строительство будет вестись в зонах, где довольно холодно, то минимальная толщина как внешних, так и несущих стен будет – 51 см, то есть, кладка в 2 кирпича.

Что касается кладки в 1 кирпич, равный 25 см, то такой вариант для внешних стен, может подойти только для одноэтажных строений или внутренних перегородок. Однако толщина несущей части строения всё равно должна составлять минимум 1,5 кирпича.

Кстати толщина кладки в 0,5 кирпича, то есть — 12 см отлично подойдёт для внутренних перегородок строения и позволит существенно сэкономить на стройматериалах. Однако не стоит забывать про климат.

Кладка

Толщина кладки кирпичных стен зависит
от:

• Предполагаемой
  нагрузки. На нагрузку влияет не только количество этажей, но ещё и функциональность
  кладки. То есть тип, вид, а также толщина кладки зависит от того, какая стена
  будет выкладываться, наружная, несущая или ненесущая перегородка.
• Климатических
  условий.
• Соответствия
  действующим ГОСТам, чтобы строение было безопасным при эксплуатации.

Существенно удешевить, но при этом сохранить все необходимые свойства жилого строения поможет колодцевидная кладка.

В этом случае возведение стен осуществляется в 2 ряда, между которыми остаётся пространство примерно 14 — 25 см.

Данное пространство заполняется утеплителем, в виде легкой бетонной смеси, пенополистирола, керамзита и других материалов.

За счёт колодцевидной кладки:

• Снижается вес конструкции.
• Уменьшается
  количество требуемого материала.
• Повышается
  уровень шумоизоляции, а также теплоизоляции.

Стоит отметить, что при заполнении пустот не рекомендуется пытаться экономить на утеплителе.

Также, не рекомендуется использовать для этих целей материалы, дающие по истечению некоторого времени сильную усадку.

Определение
несущей части конструкции

Задаваясь вопросом, какая кирпичная стена несущая, стоит понимать, что это та стена, которая принимает на себя нагрузку от балок, плит и прочих элементов строящейся или уже готовой конструкции.

На начальном этапе строительства для определения несущей стены, нужно создать конструктивный план будущей постройки, в котором должны быть указаны все нюансы.

При отсутствии подобного плана, чтобы понять какая именно кирпичная стена в доме является несущей, а какая нет, потребуется придерживаться следующих критериев:

• Сначала учитывается расположение, то есть, нужно осмотреть все внутренние, наружные стены.
• Стоит обратить внимание и на толщину стен, а также, используемый для их возведения материал. Минимальная толщина несущей стены из кирпича составляет 38 см. В случае с монолитными конструкциями, этот критерий снижается до 20-30 см.
• Также учитывается опора плит перекрытия, опирающиеся на стены короткой стороной и балок.

Итог

При помощи СНиП, можно самостоятельно осуществить индивидуальный расчёт количества требуемого материала.

Вычисления проводятся с учётом особенностей планируемой конструкции, климатической зоны определённого региона.

Также, для этого всегда можно обратиться за квалифицированной помощью.

Как сделать правильный расчёт несущей стены

Полезные статьи:

• Кирпичная стена
• Кирпичный коттедж: кратко обо всём
• Котёл из кирпича своими руками
• Красивые грядки из кирпича своими руками
• Круговая кладка из кирпича, инструкция

Несущие стены: обзор проекта, уравнение, таблица расстояний между стеновыми стойками

Связанные ресурсы: гражданское строительство

Несущие стены: обзор проекта, уравнение, таблица расстояний на стеновых стойках

Гражданское строительство и проектирование

Нагрузка Обзор несущих стен, уравнение и расчетная таблица расстановки стоек стены

Несущая стена (или несущая стена) — это стена, которая несет нагрузку, опирающуюся на нее, перенося свой вес на фундаментную конструкцию. Материалы, которые чаще всего используются для возведения несущих стен в больших зданиях, — это бетон, блоки или кирпич.

Навесная стена, напротив, не обеспечивает значительной структурной поддержки, кроме той, которая необходима для того, чтобы нести собственные материалы или передавать такие нагрузки на несущую стену.

В зависимости от типа здания и этажности несущие стены рассчитываются на соответствующую толщину, чтобы выдерживать вес над ними. Без этого внешняя стена может стать неустойчивой, если нагрузка превысит прочность используемого материала, что может привести к обрушению конструкции.

В жилых домах несущие стены чаще всего используются в легком методе строительства, известном как «каркас платформы», и каждая несущая стена опирается на плиту подоконника, которая сопрягается с самой нижней опорной плитой. Порожки крепятся болтами к кирпичной кладке или бетонному фундаменту.

Верхняя пластина или потолочная пластина — это верхняя часть стены, которая находится чуть ниже платформы следующего этажа (у потолка). Опорная плита или плита пола является нижней точкой крепления стоечных стоек. Используя верхнюю пластину и нижнюю пластину, можно построить стену, лежащую на боку, что позволяет забить торцы шпилек между двумя пластинами, а затем готовую стену можно наклонить вертикально вверх на подоконник; это не только повышает точность и сокращает время строительства, но и делает стену более прочной.

Сверхвысокие небоскребы. Из-за огромного веса небоскребов основания и стены нижних этажей должны быть невероятно прочными. Сваи используются для крепления здания к скальной породе под землей. Например, Бурдж-Халифа, самое высокое здание в мире, а также самая высокая конструкция в мире, использует специально обработанный и смешанный железобетон. Более 45 000 кубических метров (59 000 кубических ярдов) бетона весом более 110 000 т (120 000 коротких тонн) было использовано для строительства бетонно-стального фундамента, который имеет 192 сваи, каждая из которых имеет диаметр 1,5 м и длину 43 м (4,9 фута x 141 фут) и заглублена на глубину более 50 м (160 футов).

Они подвергаются осевым сжимающим нагрузкам в дополнение к собственному весу и, при наличии эксцентриситета нагрузки или боковых нагрузок, изгибу. Несущие стены могут быть спроектированы аналогично колоннам, но с учетом требований к конструкции ненесущих стен.

В качестве альтернативы несущие стены могут быть рассчитаны с помощью эмпирической процедуры, приведенной в ACI

Код , когда эксцентриситет результирующей сжимающей нагрузки равен или меньше одной шестой толщины стены. Несущие стены, спроектированные любым методом, должны соответствовать минимальным требованиям к армированию ненесущих стен. В эмпирическом методе осевая нагрузка, тысячи фунтов (кН), стены составляет: меньшее из значений расстояния между центрами между нагрузками и ширины подшипника плюс 4h.

Рекомендуемая максимально допустимая длина деревянных стоек, подверженных ветру со скоростью 100 миль в час или менее, для сейсмостойких конструкций.

Примечания:

а. Для этого приложения требуется инженерно-конструкторский анализ
б. Применение этой диаграммы предполагает снеговую нагрузку, не превышающую 25 фунтов на квадратный фут, f _{b 1} не менее 1310 фунтов на квадратный дюйм, определяемую путем умножения табличного базового расчетного значения AF&PA NDS на коэффициент повторяющегося использования и на размерный фактор для пород, кроме южной сосны. Е не менее 1,6 х 10 ⁶ и размеры притоков для полов и крыш не более 6 футов, максимальный пролет полов и крыш более 12 футов, размер карниза и обшивки не более 2 футов.
в. Коммунальные, стандартные пиломатериалы, пиломатериалы и пиломатериалы сорта № 3 любых пород не допускаются
д. Сверьтесь с местными нормами — так как вышеуказанный критерий дизайна не заменяет таковой.

Связанный:

• Анализ сечения прямоугольной бетонной балки и плиты
• Опорная плита несущей колонны
• Несущие плиты конструкции
• Структурный прямоугольный расчет фундамента

Какой размер коллектора для несущей стены с пролетом 10 футов, 6 футов, 8 футов, 12 футов и 16 футов

Какой размер коллектора для несущей стены с пролетом 10 футов, 6 футов, 8 футов, 12 футов и 16 футов | какой размер коллектора для несущей стены с пролетом 10 футов | какой размер коллектора для несущей стены с пролетом 6 футов | какой размер коллектора для несущей стены с пролетом 12 футов | какой размер коллектора для несущей стены с пролетом 16 футов | какой размер коллектора для несущей стены с пролетом 8 футов.

Перемычка представляет собой горизонтальную балку, обычно изготавливаемую из дерева, которая устанавливается вдоль проема во внешней стене и внутренней несущей стене по всей длине для дверного проема, окна, светового люка или лестницы. Деревянный заголовок обеспечивает структурную поддержку в конструкции деревянного каркаса. Обычно перемычка имеет размер как минимум в два раза больше, чем любые другие окружающие элементы, такие как стропильные прогоны и стойки. Он часто состоит из двух-четырех балок, стропил или стоек. Он проходит между опорами полной длины и по всей длине и несет нагрузку от более коротких стоек, балок или стропил, которые заканчиваются у проема.

Перемычка помогает обеспечить поддержку, устойчивость и прочность верхней и боковой части дверной коробки. Заголовок для окна и двери похож на мост, который переносит вес над ним на пол и фундамент внизу. Двери в несущей стене, образованной балками и фермами, которые выдерживают вес дома, требуют большего перемычки, чем двери в ненесущих стенах. Колодка обычно изготавливается из мерного бруса, установленного на ее ребро. Вычисление и знание размера заголовка зависит от того, что заголовок должен поддерживать.

Коллекторы несут вес вышележащей конструкции и передают его на триммеры вниз на полы и фундаменты внизу. Для более длинных проемов, например, в гараже, требуются большие коллекторы. Несущие стены, которые несут вес балок и ферм, требуют более крупных перемычек, чем ненесущие стены.

В этой статье вы узнаете, какой размер коллектора для несущей стены с пролетом 10 футов, 6 футов, 8 футов, 12 футов и 16 футов, что поможет вам лучше понять и вычислить или оценить размер коллектора и его глубину. и помощь в важном для вас использовании заголовка правильного размера.

Расчет размера коллектора сложен, так как зависит от многих факторов, таких как: длина оконного или дверного проема, общий вес полов, стен и крыш над ними, ширина здания, снеговая нагрузка в этом районе, его несущая стена, на которую опираются балки, фермы и стропила, или ненесущая стена, к которой параллельно идут балки, фермы и стропила, независимо от того, является ли она внешней или внутренней несущей стеной и с какой породой дерева вы работаете.

Какой размер коллектора для несущей стены с пролетом 10 футов :- в соответствии с общими правилами и рекомендациями, для 10-футового пролета, несущего наружные окна и дверные проемы или внутреннюю стену, вам потребуется по крайней мере 3-2×12 размера коллектора, изготовленного из 2-го сорта лиственницы Дугласа и двух домкратные шпильки с каждой стороны при строительстве, состоящем из крыши и потолка, их ширина не более 28 футов в ширину и снеговая нагрузка 30 фунтов на квадратный фут. Таким образом, тройной коллектор размера 2×12 необходим для несущего наружного проема или внутренней стены с пролетом 10 футов.

Какой размер коллектора для несущей стены с пролетом 12 футов :- в соответствии с общими правилами и рекомендациями, для несущих наружных окон и дверных проемов или внутренней стены с пролетом 12 футов вам потребуется по крайней мере 4-2×12 размера коллектора, изготовленного из лиственницы Дугласа № 2 сорта и двух домкратные шпильки с каждой стороны при строительстве, состоящем из крыши и потолка, их ширина не более 20 футов в ширину и снеговая нагрузка 30 фунтов на квадратный фут. Таким образом, для несущего наружного проема или внутренней стены с пролетом 12 футов требуется коллектор размером 4-2×12.

Какой размер коллектора для несущей стены с пролетом 6 футов : — в соответствии с общими правилами и рекомендациями, для несущих наружных окон и дверных проемов или внутренней стены с пролетом 6 футов вам потребуется по крайней мере 2-2×8 размера заголовка и 2 домкратных шпильки с каждой стороны для строительства, состоящего только из Крыша и потолок, для одного этажа 2- 2×10 размер перемычки и для двух этажей 3- 2×10 размер заголовка из лиственницы Дугласа № 2 потребуются, когда ширина здания не более 28 футов и снеговая нагрузка 30 фунтов на квадратный фут. Таким образом, для несущего наружного отверстия или внутренней стены с пролетом 6 футов требуется коллектор 2-2×8 наиболее подходящего размера.

Какой размер коллектора для несущей стены с пролетом 8 футов :- в соответствии с общими правилами и рекомендациями, для несущих наружных окон и дверного проема или внутренней стены с пролетом 8 футов вам потребуется по крайней мере 2-2×12 размера перемычка и 2 шпильки с каждой стороны для здания состоят только из крыши и потолка, для одноэтажного двухэтажного здания 3-2×12 размер перемычки из лиственницы Дугласа сорта #2 потребуется при ширине здания не более шириной более 28 футов и снеговой нагрузкой 30 фунтов на квадратный фут. Таким образом, 2-2×12 наиболее подходящего размера коллектора необходимы для несущего наружного отверстия или внутренней стены 8-футового пролета.

Какой размер коллектора для несущей стены с пролетом 16 футов : — в соответствии с общими правилами и рекомендациями, для несущих наружных окон и дверного проема или внутренней стены с пролетом 16 футов вам понадобится что-то вроде 2-1,75″× 16 ″ (2- 1 3/4″× 16″) размер заголовка GLULAM или LVL. При пролете более 12 футов лучше использовать заголовок GLULAM или LVL, потому что он прочнее обычного поясничного. Таким образом, для несущей стены с пролетом 16 футов размер коллектора LVL или GLULAM должен быть от 14 до 16 дюймов в глубину и 3,5 дюйма в ширину.

Заключение :-
● Для несущей стены с пролетом 8 футов вам потребуется по крайней мере 2-2×12 размера перемычки и 2 шпильки с каждой стороны для здания, состоящего только из крыши и потолка, а для одного этажа – из двух. этаж здания 3- 2×12 размер коллектора будет необходим.
