Правила монтажа гипсокартона: стены, потолок

Ровные и красивые стены придают помещению современный вид европейского уровня. Но для того чтобы достичь хороших результатов, необходимо приложить немало усилий. Без привлечения профессионалов провести процесс выравнивания потолка и стен весьма сложно. К счастью, современная промышленность предоставляет высококачественный материал – гипсокартон, при помощи которого можно получить удобные и ровные для ремонта поверхности, готовые любым видам отделки. При этом осуществить такой ремонт можно самостоятельно.

Гипсокартон является одним из наиболее излюбленных строительных материалов, как любителей, так и профессиональных мастеров. Он присутствует на любой строительной площадке уже не один век, поскольку сразу же после создания (еще в 19 веке) он начал использоваться в качестве облицовки для стен (как отделочный материал), потолка и перегородок.

Материал используется не только для облицовки, на которую затем остается только нанести обои, побелку или краску, также гипсокартон может исполнять роль выравнивателя для потолка и стен. Так, например, при помощи ГКЛ и каркаса можно выровнять стену в ванной или на кухне, на него хорошо крепится кафель.

Материал практически не  крошится, поэтому после проведения монтажных работ не возникнет особых мероприятий по очистке рабочей поверхности, что позволит сэкономить не только Ваше время, но и физические силы. Одним из основных преимуществ гипсокартонных листов является их стоимость, данный материал значительно дешевле от других строительных материалов. Еще один немаловажный плюс – это крупногабаритность изделий.

Длина одного ГКЛ в среднем 250 сантиметров, а ширина – 120 сантиметров. В результате чего, монтируя стены, потолок или перегородки гипсокартоном, Вы сможете избежать огромного количества стыков, соответственно и швов между листами. Поэтому после установки Вам не нужно проводить длительную и тщательную работу по выравниванию готовой поверхности и затирке швов на стенах, потолке.

Те, кто хоть раз в своей жизни сталкивался с потребностью проведения ремонтных работ в доме, наверняка, знают, что те или иные работы, которые подразумеваются во время выполнения ремонта, гораздо результативнее, выгоднее и быстрее выполнять своими руками. Разумеется, это не относится к таким видам работ, как переоборудование отопительной системы или монтаж натяжного потолка.

Однако если Вы намереваетесь нанимать рабочих, чтобы настелить пол или поклеить обои, хорошенько обдумайте, не стоит ли самостоятельно попробовать решить образовавшуюся проблему. Скорей всего, к такому выводу Вы придете, после того как самостоятельно убедитесь в том, что в данном процессе практически никакой сложности не наблюдается.

Помимо отделочных работ, может быть произведен монтаж клеевых, подшивных и подвесных потолков, а также их покраска либо побелка. Вполне реально выполнить собственными силами возведение легких перегородок между отдельными помещениями.

Правила монтажа гипсокартона на стены и потолок: как правильно обшить потолки и стены ГКЛ, какие материалы для этого потребуются, какие могут возникнуть проблемы во время монтажных работ?

Если Вы хотите обшивать гипсокартоном потолок и стены, сначала Вам необходимо изготовить профильный каркас. Сделать это можно с помощью ГКЛ, который монтируется к каркасу перегородки шуруповертом и, конечно же, саморезами. Все это продается в строительных магазинах. Поэтому чтобы впоследствии не разочароваться в сумме, потраченной на материалы, а также в качестве выполненной работы, оцените Ваши потенциальные способности проведения ремонтных работ, силы и попробуйте осуществить отделку потолка и стен гипсокартоном самостоятельно.

Рабочий процесс нужно начинать со стен и заканчивать потолком. После этого, точно в такой же последовательности, можно начинать основные ремонтные работы по обшивке ГКЛ.

Подготовительный этап начинается с разметки. При этом нужно придерживаться основных правил, позволяющих добиться высоких результатов в работе.

Вне зависимости от того, насколько ровная поверхность потолка и стен в комнате, пред началом монтажных работ следует еще раз все тщательно перемерять и провести установку нужных элементов по проверенным углам, горизонталям и вертикалям.

Правила монтажа гипсокартона на стены, потолок: основные моменты

1. Разметка стен под монтаж каркаса для гипсокартона.

С помощью строительного уровня удостоверьтесь, что на потолке и стенах нет отклонений. Тщательно проверьте все стыки на стенах. Выявленные отклонения следует зафиксировать и устранить при нанесении разметки.

Во время выравнивания Вам удастся убрать любые перекосы и избежать неожиданных нюансов при обшивке стен гипсокартонными листами. На этом этапе можно начинать устанавливать профиль основания под гипсокартон.

В первую очередь, необходимо смонтировать направляющие профили по предварительно нанесенной разметке. Вам нужно установить по два направляющих профиля для каждой стены – один на полу, а другой сверху.

Для потолка потребуется четыре профиля, которые необходимо монтировать под потолком над каждой стеной. При возникновении потребности добиться вертикали, горизонтали или прямого угла рекомендуется подложить под направляющий профиль любой жесткий материал, необходимой толщины. Направляющие, которые предназначены для стен, нужно монтировать на пол так, чтобы открытая часть была вверху. На потолке направляющие устанавливают открытой частью вниз.

Зазор между стенами и направляющими должен быть минимальным, а образуемая площадь соответствовать вертикали. Промежуток между основанием потолка и направляющим профилем не должна превышать десяти сантиметров.

2. Крепление и установка основного профиля каркаса.

Чтобы закрепить направляющие, Вам понадобятся саморезы и дюбеля. Процесс проводится шагом от 40 до 50 сантиметров. После этого нанесите на стену вертикальные линии шагами по 60 сантиметров, на которые закрепите подвесы саморезами и дюбелями.

Шаг монтажа подвесов должен соответствовать расстоянию 40-50 сантиметров. Такие подвесы обеспечат жесткость не только профильного каркаса, но и всей конструкции. Теперь можно начинать установку основного профиля, для этого необходимо вставить концы планок в направляющие и прикрепить саморезами к планке, направляющим и подвесам. В процессе работы эксперты рекомендуют четко следить за вертикальностью профильных планок с помощью строительного уровня.

Когда монтажные работы стенового каркаса закончены, можно переходить к установке каркаса на потолке. Работа проводится точно в такой же последовательности, как и при установке каркаса на стены, разница только в том, что направляющие необходимо прикреплять не к стене, а к стеновому каркасу. Кроме этого, для обеспечения потолочной конструкции, нужно дополнить каркас перпендикулярными вставками основного профиля.

Правила монтажа гипсокартона на стены и потолок: фото и видео

Закончив процесс формирования профильной каркасной системы, Вы можете переходить к обшивке потолка и стен ГКЛ. Перед тем как начать обшивать поверхности в помещении, советуется предварительно начертить проект расположения листов и их отрезков на потолке и стенах. Благодаря этому Вы сможете подготовить гипсокартонные листы необходимого размера, что существенно упростит обшивочные работы.

Чтобы обеспечить надежность всей конструкции, процесс обшивки следует проводить по определенным правилам:

• Места стыков ГКЛ должны находиться точно на оси планок профиля. Одна планка должна находиться за листом по центру.

• Процесс резки листов осуществляется по предварительно намеченным линиям. Для резки используется острый канцелярский нож, нужно сделать порез на глубину 2-3 миллиметра. Подготовленный гипсокартонный лист необходимо положить на стол, так, чтобы место надреза располагалось ближе к краю. Аккуратно надавите рукой на срез и сломайте его. Затем канцелярским ножом обрежьте картон с другой стороны.

• Для обшивки потолка ГКЛ нужно приобретать специальный потолочный гипсокартон, с небольшим запасом (10-20 процентов от общего количества).

• Чтобы правильно подсчитать необходимое количество гипсокартона, додайте суммарную площадь поверхности потолка и стен по отдельности.

• Монтаж гипсокартона осуществляется в разбежку, вне зависимости от поверхности потолка и стен.

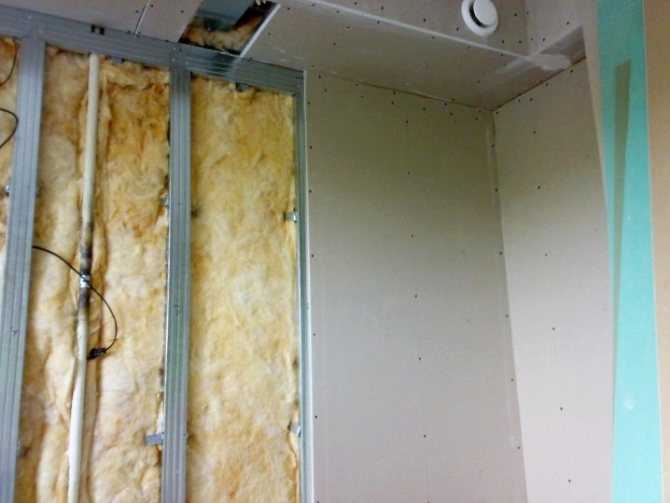

Обшивка гипсокартоном начинается со стен

Гипсокартонные листы достаточно габаритные и тяжелые, поэтому самостоятельно справиться с поставленной задачей весьма непросто. Потолочный гипсокартон прикрепляется дополнительными планками к поперечным по всей ширине. На этой ноте обшивка стен и потолка заканчивается. А следующим процессом является финишная отделка. Чтобы правильно выполнить отделку, Вы должны приобрести специальную клейкую сетку. Сетка накладывается на места стыков листов и аккуратно шпатлюется. Дождитесь, пока шпатлевка хорошенько подсохнет, и можете начинать красить стены.

Как видите, правила монтажа гипсокартона на стены, потолок достаточно просты, а сам процесс можно выполнить без привлечения специалистов, благодаря чему Вы сможете существенно сэкономить семейный бюджет. Надеемся, что наши советы, подсказки специалистов, видео и фото помогли Вам, и Вы без проблем справитесь со своей задачей.

Гипсокартон своими руками. Монтаж гипсокартона на стены

Эта статья является продолжением статей о гипсокартоне Виды и назначение гипсокартона и Основы технологии монтажа гипсокартона. Мы рассмотрим как производится монтаж гипсокартона своими руками на стены. Конкретно разберем как разметить и правильно расположить листы гипсокартона на стене, как правильно выполнить монтаж профиля под гипсокартон и как произвести крепление гипсокартона к профилю. Также приведем пример расхода гипсокартона на стену 3х4,5 метра.

Разметка расположения листов гипсокартона

В этой статье мы рассмотрим наиболее сложную ситуацию монтажа гипсокартона на стены — когда в стене имеется проем (окно). Основные принципы монтажа гипсокартона на сплошную стену такие же как и при монтаже на стену с проемом.

Теперь рассмотрим основные моменты при разметке расположения листов на стене.

1. Проем в стене. Основное правило расположения листов на стене такое: если в стене имеется дверной и/или оконный проем, то стыки листов должны быть отдалены от всех углов этого проема минимум на 200-300 мм. В противном случае, вы получите трещину в уже готовой поверхности.

Красным пунктиром обозначено, как делить листы нельзя!

Расположение листов на стене с проемом

То есть, разметка листов начинается именно от проемов. При этом желательно, чтобы от какого-то угла стены начался целый лист: тогда будет меньше обрезков.

2. Если остается узкая полоса.

Если длина стены такая, что остается узкая полоса

Также лучше учесть, что полоску уже, чем 100 мм лучше не оставлять: от нее можно избавиться, сдвинув все листы от этой полосы, чтобы полоса стала, хотя бы 300-400 мм. 300-400 мм это то расстояние стойки от соседней стены, при котором можно нормально работать шуруповертом.

Выход из ситуации:

Переставив листы 3 и 4 местами, и подрезав лист 1, все становится на свои места

Лист 1 обрезаем, чтобы лист 4 стал немного шире -300-400мм. А листы 3 и 4 меняем местами, чтобы выполнить первое правило.

3. Если высота листа меньше высоты стены, и приходится добавлять еще часть по высоте, то листы надо ставить вразбежку. Проще говоря: если есть горизонтальный стык, то он не должен переходить в соседние листы. «Вразбежка» должна составлять не менее 0,4 м.

Расположение листов, если высота стены больше трех метров

Разметка расположения профилей

Теперь, когда мы определились, где и как будут находиться листы можно точно разметить расположение стоек, и остальных элементов каркаса.

Стойки CD должны располагаться с шагом кратным 1200 мм, но не реже чем 600 мм. Чаще всего 600 мм вполне достаточно, для облицовки стены. Стойками являются профили, которые называют «цедешками» из-за С-образного сечения.

Профиль CD

Направляющими профилями для CD является UD из-за U образного сечения. Его располагают по периметру зашиваемой стены.

Профиль UD

Итак, пример расположения профилей для стены с окном, если высота помещения больше, чем высота листов гипсокартона.

Расположение элементов каркаса для стены

Стойки располагаем под вертикальные и горизонтальные стыки гипсокартона (красным). Также добавляем 2 стойки: 1 и 5 по краю проема и перемычку над окном — 6. На листах 2 и 3 по две промежуточных стойки (1 и 2 на листе 2; 4 и 5 на листе 3): из-за окна смещаем центральные под край проема (1 и 5), и чтобы не получился шаг стоек больше 600 мм, добавляем еще по одной (2 и 4) в середине этих больших пролетов. По периметру стены и под окном устанавливаем направляющие UD (синим).

Примечание: Если длина листа больше или равна высоте помещения, то есть лист закрывает стену по высоте, то в горизонтальных перемычках нет необходимости.

Также надо предусмотреть опору для крепления UD будущих смежных плоскостей: если Вы планируете зашить стенку рядом, или смонтировать короб из гипсокартона, то поставьте дополнительную стойку под ГК по этой линии.

Дополнительная CD упростит монтаж каркаса смежной стены

Когда UD прикреплен через лист гипсокартона к CD, то получается крепкий, хороший угол. Если же Вы будете обшивать потолок, то желательно дополнительно сделать горизонтальные перемычки по уровню будущего потолка.

Закрепление периметра каркаса по полу, стенам и потолку

Разметка плоскости

Когда мы определились с расположением листов и профилей на стене надо разметить плоскость, в которой будет находится гипсокартон. Минимальная толщина всей конструкции на профилях, составляет 35 мм+12 мм (ГКЛ)=47 мм. Максимальная толщина, которую нам позволяет П-образный кронштейн (П-шка) 110 мм.

П — образный кронштейн, или просто «П-шка»

Вообще, вся разметка и натянутые шнурки нам нужны для профилей (не для лицевой поверхности ГК), так как выставлять мы будем именно профили. Отбиваем линию на полу с помощью красящего шнура так, чтобы все профили прошли по вертикали, не касаясь стены, и при этом не забирали лишнее место в помещении. Возможно, Вам придется заложить минеральную вату под ГКЛ, это тоже надо учесть: тогда расстояние от существующей стены, до ГКЛ должно быть равным толщине минеральной ваты. Иногда бывает нужно, чтобы получился прямой угол между стенами: тогда надо разметить на полу и смежные стены, ведь на этой стадии намного легче это проконтролировать. Когда все ясно с линией на полу, — рисуем вертикальные линии по смежным стенам с помощью реечного уровня, или с помощью отвеса. И, наконец, замыкаем периметр на потолке. Для контроля плоскости надо натянуть шнурком две диагонали. Шнурки в пересечении должны касаться, но не напрягать друг друга. Отрезаем профили UD по длине. Но не полностью, а только боковые стенки, а среднюю стенку загибаем.

Надрезаем боковые полки UD чтобы согнуть на 90 градусов

Среднюю стенку отгибаем и готово

Для звукоизоляции структурного шума на среднюю полку UD приклеиваем упругую ленту на клейкой основе – по-немецки она называется дихтунг. Этот нехитрый прием существенно сократит дребезжание стены, улучшит звукоизоляцию помещения.

Приклеиваем ленту на среднюю полку UD

Теперь можно крепить  UD профиль. В зависимости от материала пола, стен и потолка подбираем крепеж. Для прочного бетона, который не сыпется, подойдет дюбель быстрого монтажа (ДБМ) 6х40, для кирпича со штукатуркой ДБМ 6х60, в рыхлую, не очень прочную поверхность лучше применить ДБМ 8х60, 8х80. Если прикрепить UD надо к дереву, то берем саморезы по дереву. Закрепить UD необходимо не реже чем через 400 мм.

Важно! От ровности и вертикальности разметки и закрепления UD будет зависеть ровность всей поверхности.

В UD обычно имеется просечные отверстия Ø6 мм для крепежа, однако бывает, что отверстие ушло вместе с отходом, или отверстие приходится на непрочный участок стены. Тогда лучше наметить недостающие отверстия и просверлить их сверлом по металлу, подложив внутрь брусок.

Бывает, что основание, к которому крепится UD неровное, и если закрепить в локальной «яме», то профиль может выгнуть. Чтобы этого не случилось, надо подкладывать в такие места прокладки из дерева или пластика.

Подкладываем под UD подкладки там, где это нужно

Если же существующая поверхность с изломом, то в этом месте надо сделать надрезы на боковых стенках профиля. Тогда придется, потом подрезать край листа, но зато профиль будет не погнутый и хорошо закреплен.

В месте резкого излома поверхности надрезаем UD

Теперь остается закрепить UD под подоконником на всю длину подоконника. Саморезами прикручиваем UD снизу подоконника. Желательно, чтобы саморезы не торчали потом из подоконника вверх:). Для закрепления профиля в пластик достаточно шурупа-блохи 9,5 мм, не более 15 мм.

Установка профилей CD–стоек. Разметка и крепление

Крепление профиля для гипсокартона происходит так — на стене надо отбить вертикальные линии расположения CD. По этим линиям закрепляем П-шки – через каждые 500-600 мм. Отступаем от пола и от потолка по 500 мм, оставшееся расстояние делим на равные части.

Каждая П-шка должна быть закреплена на одно отверстие с каждого края (на выбор: 1 или 2, и 4 или 5), среднее отверстие 3 можно не использовать. Вообще, оно нужно для предварительного закрепления, длинная прорезь позволит сместить кронштейн.

П-шка

Крепеж подбираем, опять же, исходя из основания. Для лучшей звукоизоляции можно под П-шку приклеить дихтунг.

Крепим П-шки

Когда все П-шки закреплены, заводим вертикальные стойки CD в профили UD. Их длина должна быть такой, чтобы профиль без напряжения зашел на место, и не болтался: на 2-3 мм меньше, чем внутренний размер между UD.

Заводим стойки

Когда все стойки заведены на место, нужно крепко натянуть шнурок по горизонтали между крайними UD. Теперь можно отогнуть каждый кронштейн к CD, а для того чтобы шнурок не отводили стойки, надо завести гвоздь или проволоку в П-шку так, чтобы стойки немного изогнулись к стене. Если этого не сделать, то стена выйдет «пузатая».

Отводим профили от шнурка — гвоздиком

Теперь снимаем с крайней стойки ограничитель-гвоздь и прикручиваем стойку к П-шке. Вот такими саморезами-блохами длиной 9,5 мм:

Саморез-блоха 9,5 мм

Важно: Ни одна из стоек не должна отводить шнурок.

Прикручиваем сначала по одному шурупчику с каждой стороны. Удобно крутить саморез в то отверстие, которое совпадает с канавкой на профиле. Тогда профиль не будет смещаться, а саморезы выскакивать.

Прикручиваем стойки к П-шкам

Контролируем, чтобы стойка стояла ровно в линию со шнурком, и не отводила шнурок. Проверяем длинным правилом, чтобы стойка по высоте тоже была ровной. Сейчас уже поздно контролировать вертикальность: следим за тем, чтобы получилась ровная плоскость. После контроля можно закрутить по второй блохе, для надежности.

Отгибаем выступающие части П-шки

Когда все шурупы прикручены, отгибаем, выступающие за плоскость концы П-шки.

Каркас под и над окном

Теперь над окном делаем перемычку из CD. Делаем Т-образное соединение с двух сторон перемычки. Выставляем по горизонту, помним, что нижний край перемычки – это опора для откоса. Прикручиваем перемычку блохами 9,5 мм.
Делаем стойку от перемычки до потолка. Внизу Т-образное соединение, вверху просто входит в UD. Прикручиваем 9,5 мм блохами.

Расположение соединений в каркасе

Кружочками обозначены Т-образные соединения, квадратами – крестообразные соединения, на крабах (подробнее в пункте: Соединения профилей для гипсокартона).

Узел: перемычка для стойки на краю проема

Если стойка по проему становится так, что не имеет опоры, то добавляем перемычки через 500-600 мм и закрепляем перемычки на П-шках.

Вид сверху: если стойка на краю проема не имеет опоры

Когда все стойки прикручены, и выставлены согласно разметке, скручиваем стойки к UD, чтобы они не смещались. Когда лист закроет стойки, их не будет видно, и чтобы не тратить время на высчитывание и вспоминание, выносим линии расположения стоек на пол и потолок.

Фиксируем стойки и помечаем на полу и потолке их расположение

Подгон листов под необходимые размеры

Желательно, чтобы ГК не касался потолка и пола 3-5 мм: это улучшит звукоизоляцию, и ГК не будет напитывать воду в случае небольшой протечки. Если пол и потолок горизонтален, а угол, от которого Вы начинаете обшивать — вертикален, т. е. есть прямой угол, то достаточно отмерять два размера: высоту листа и ширину. Если же пол не в горизонте, то сначала надо срезать с листа этот уклон. Это нужно для того, чтобы все остальные кромки листов оставались в вертикальном положении (подробнее: Как правильно резать гипсокартон и Как снять фаску на гипсокартоне).

Схема размеров листа, если пол не в горизонте

А уже затем отмерять высоту и ширину листа.

Размеры листа, если и пол, и потолок не горизонтален

Если геометрия листа является совсем уж некрасивой, когда, например, нет прямых углов, то надо проверять диагонали. У размеченного листа они должны быть такими же, как на стене.

Также надо учитывать, что на наружный угол, например откоса, один из листов необходимо выпустить на толщину подходящей кромки.

Один из листов на наружном углу надо выпустить на толщину другого

И если это будут обе заводских кромки, то наружный шпаклевочный угол идеально поместится в углублении кромок, и не будет выступать за плоскость.

Оптимальный вариант кромок на наружном углу

Крепление гипсокартона к стене

Для лучшей звукоизоляции на поверхность каркаса под ГК можно также приклеить дихтунг. Когда к звукоизоляции подойти комплексно, то и результат намного лучше.

Меры комплексной звукоизоляции

Листы крепятся к профилям с помощью саморезов ТН-25 по металлу длиной 25 мм.

Шуруп для крепления листов гипсокартона ТН-25

Листы крепим на каждой стойке и по периметру с шагом 20-30 см.

Прикручиваем листы к каркасу с помощью шуруповерта или дрели с небольшим числом оборотов

Каждый шуруп должен утонуть в бумаге на 1-2 мм. Шурупы крутить нужно перпендикулярно поверхности листов. Если шуруп углубился больше 3 мм, то он держит плохо, и надо отступить 5 см и закрутить еще один.

Образцово закрученный шуруп

По периметру в UD крутить нужно осторожно: когда кромка не заводская, а срезана, то, если шуруп углубить слишком сильно —  выломается краешек листа. Это не смертельно, но придется заделывать шпаклевкой, и это плохо сказывается на прочности закрепления листа. Если лист вырезан неточно, и до профиля UD лист ГК едва ли достает, то можно поступить, как и с плинтусом: вставить в UD профиль CD и уже нет необходимости закручивать шурупы в самый край листа (зеленым).

Дополнительная CD поможет нормально закрепить лист, и плинтус в дальнейшем

Если на поверхности профилей встречается головка шурупа, то ГК плотно не приляжет. Тогда берем брусок, прикладываем в этом месте к уже выставленному листу, и точным ударом молотка (без фанатизма?) вминаем ГК с обратной стороны по шурупу. Вообще листы оптимально отмерять, отрезать и прикручивать последовательно: так мы исключаем лишние перемещения листов, и можем своевременно исправить неточности в замерах. Чтобы лист удобно можно было выставить по высоте (приподнять на несколько миллиметров) во время прикручивания, можно пользоваться таким бруском: чем сильнее на него надавить ногой с одного края, тем выше поднимется лист.

Брусок помогает выставить лист по высоте на несколько миллиметров

Каркас для откосов

Теперь на нашей стене остается незашитые поверхности откосов. Аккуратно смотрится, когда все плоскости откоса одинаково находят на окно (желательно около 5-10 мм). Самое узкое место – это петли на створке, т.е. «плясать» надо от этой стороны. Тогда остальные откосы можно будет сделать по этому размеру.

Каркас для откосов

Если ширина откоса не превышает 600 мм, то достаточно двух стоек: одна – это CD в плоскости стены по краю проема, а вторая – это CD под самым окном. Для жесткости можно добавить горизонтальную перемычку между ними. Сначала закрепляем в подоконник профиль UD и в плоскости с ним крепим UD в верхний откос. Это будут направляющие. Под окном вставляем CD-шку, отрезанную в размер. Проще всего ее закрепить на дистанционных брусках (отколоть брусок в размер): если расстояние между профилем и поверхностью позволяет закрепиться длинным крепежом насквозь через профиль в стену, то хорошо. Если расстояние около 100 мм (в старых домах бывает и так), то брусок можно расположить торцом: брусок притянуть шурупом через профиль, а сам брусок закрепить через уголок. Такие точки крепления должны быть через каждые 500-600 мм. Можно закрепить на обычных П-шках. Но тут много сложностей: трудно работать шуруповертом из-за близости откоса, трудно закрепить вторую сторону CD, и П-образный кронштейн не может обеспечить жесткость каркаса «к – от» окна.

На каркас боковых откосов закрепляем гипсокартон. Затем, аналогично боковым откосам обшиваем верхний: сначала каркас, затем прикручиваем лист. Или же можно действовать в обратной последовательности: сначала верхний откос, а уже затем два боковых.

Обшиваем откосы гипсокартоном

Вырезаем верхний откос.

1. Отмеряем ширину откоса: от окна до плоскости стены. Для контроля: проверяем ширину в двух углах, очень часто бывает, что окно не стоит параллельно плоскости  стены.
2. Отмеряем длину откоса под окном.
3. Теперь прикладываем угольник 90 градусов в угол и замеряем разницу B: насколько наружная кромка откоса больше внутренней. Так же во втором углу разницу С.
4. Проверяем: сумма двух «разниц» B+С и длина внутренней кромки откоса А=длина наружного откоса.
5. Размечаем лист. Отрезаем и прикручиваем.

Схема размеров откоса

С боковыми откосами та же ситуация, только между окном и подоконником прямой угол.

Примерный расход материалов на облицовку стены 2,5-3 метра высотой 4,5 м

Расположение листов на стене 4,5х2,5-3 м

1. UD 5-6 штх3 м;
2. Крепеж для UD 50 шт;
3. CD 9 штх3 м;
4. П-шки 50 шт;
5. Крепеж для П-шек 100 шт;
6. Саморез 9,5 мм (блоха) 150 шт;
7. Гипсокартон 3х1,2 м – 4 листа+откосы в зависимости от глубины;
8. Шурупы ТН 25 – 200 шт;
9. Дихтунг: на UD — 15 м+на П-шки 5 м+на CD 50-55 м. Итого – 70-75 м шириной 30 мм;
10. Сеточка на стыки 10 м;
11. Фугенфюллер 1-2 кг;
12. Уголок шпаклевочный;
13. Прочие мелочи, которые надо учитывать индивидуально (акриловый герметик) и т.д.
