Температурные швы в бетонных конструкциях: назначение и виды

Любые строительные конструкции, независимо от того из какого материала они изготовлены (кирпич, монолитный железобетон или строительные панели) при изменении температуры меняют свои геометрические размеры. При понижении температуры они сжимаются, а при повышении, естественно, расширяются. Это может привести к появлению трещин и значительно снизить прочность и долговечность как отдельных элементов (например, цементно-песчаных стяжек, отмосток фундаментов и так далее), так и всего здания в целом. Для предотвращения этих негативных явлений и служит температурный шов, который необходимо обустраивать в соответствующих местах (согласно нормативным строительным документам).

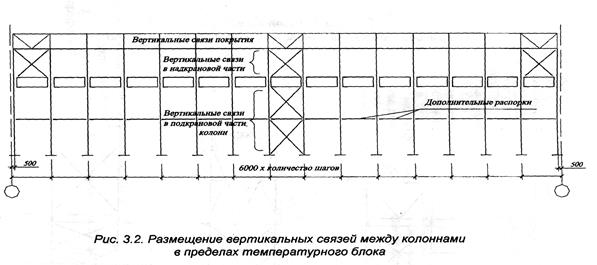

Вертикальные температурно-усадочные швы зданий

В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:

• Температурных – для предотвращения образования трещин из-за изменения геометрических размеров конструктивных элементов здания вследствие перепадов температур (среднесуточных и среднегодовых) и усадки бетона. Такие швы доводят до уровня фундамента.
• Осадочных швов, препятствующих образованию трещин, которые могут образовываться из-за неравномерной осадки фундамента, вызванной неодинаковыми нагрузками на его отдельные части. Эти швы полностью разделяют строение на отдельные секции, включая фундамент.

Конструкции обоих видов швов одинаковы. Для обустройства зазора возводят две спаренные поперечные стены, которые заполняют теплоизолирующим материалом, а затем гидроизолируют (для предотвращения попадания атмосферных осадков). Ширина шва должна строго соответствовать проекту здания (но быть не менее 20 мм).

Шаг температурно-усадочных швов для бескаркасных крупнопанельных зданий нормируется СНиП-ом и зависит от материалов, примененных при изготовлении панелей (класса прочности бетона на сжатие, марки раствора и диаметра продольной несущей арматуры), расстояния между поперечными стенами и годового перепада среднесуточных температур для конкретного региона. Например, для Петрозаводска (годовой перепад температур составляет 60°С) температурные зазоры необходимо располагать на расстоянии 75÷125 м.

В монолитных конструкциях и зданиях, построенных сборно-монолитным методом, шаг поперечных температурно-усадочных швов (согласно СНиП) варьируется в пределах от 40 до 80 м (в зависимости от конструкционных особенностей здания). Обустройство таких швов не только повышает надежность строительной конструкции, но и позволяет поэтапно отливать отдельные секции здания.

На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.

В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.

Температурные швы перекрытий

В железобетонных конструкциях зданий размеры перекрытий, как и размеры остальных элементов, могут меняться в зависимости от температурных перепадов. Поэтому при их монтаже необходимо обустройство компенсационных швов.

Материалы для их изготовления, размеры, места и технология укладки заранее указывают в проектной документации на строительство здания.

Иногда такие швы конструктивно делают скользящими. Для обеспечения скольжения в тех местах, где плита перекрытия опирается на несущие конструкции, под нее укладывают два слоя оцинкованного кровельного железа.

Температурно-компенсационные швы в бетонных полах и цементно-песчаных стяжках

При заливке цементно-песчаной стяжки или обустройстве бетонного пола необходимо изолировать все строительные конструкции (стены, колонны, дверные проемы и так далее) от соприкосновения с заливаемым раствором по всей толщине. Этот зазор выполняет одновременно три функции:

• На этапе заливки и схватывания раствора работает как усадочный шов. Тяжелый мокрый раствор сжимает его, при постепенном высыхании бетонной смеси размеры залитого полотна уменьшаются, а материал заполнения зазора расширяется и компенсирует усадку смеси.
• Он препятствует передаче нагрузок от строительных конструкций бетонному покрытию и наоборот. Стяжка не давит на стены. Конструктивная прочность здания не изменяется. Сами конструкции не передают нагрузки на стяжку, и она не растрескается в процессе эксплуатации.
• При перепаде температур (а они обязательно происходят даже в отапливаемых помещениях) этот шов компенсирует изменения объема бетонной массы, что препятствует ее растрескиванию и увеличивает срок эксплуатации.

Для обустройства таких зазоров обычно используют специальную демпферную ленту, ширина которой несколько больше, чем высота стяжки. После отвердевания раствора ее излишки обрезают строительным ножом. Когда обустраивают в бетонных полах усадочные швы (в случае, если финишное напольное покрытие не предусмотрено), полипропиленовую ленту частично удаляют и производят гидроизоляцию паза при помощи специальных герметиков.

В помещениях значительной площади (либо когда длина одной из стен превышает 6 м) согласно СНиП необходимо производить нарезку продольных и поперечных температурно-усадочных швов глубиной ⅓ от толщины заливки. Температурный шов в бетоне производят с помощью специального оборудования (бензинового или электрического швонарезчика с алмазными дисками). Шаг таких швов не должен быть более 6 м.

Внимание! При заливке раствором элементов теплого пола усадочные швы обустраивают на всю глубину стяжки.

Температурные швы в отмостках фундаментов и бетонных дорожках

Отмостки фундаментов, предназначенные для защиты основания дома от вредоносного влияния атмосферных осадков, также подвержены разрушениям вследствие значительных перепад температур в течение года. Чтобы этого избежать обустраивают швы, компенсирующие расширение и сжатие бетона. Такие зазоры изготавливают на этапе строительства опалубки отмостки. В опалубке по всему периметру крепят поперечные доски (толщиной 20 мм) с шагом 1,5÷2,5 м. Когда раствор немного схватится, доски извлекают, а после окончательного высыхания отмостки пазы заполняют демпфирующим материалом и гидроизолируют.

Все вышеперечисленное относится и к обустройству бетонных дорожек на улице или парковочных мест возле собственного дома. Однако шаг деформационных зазоров можно увеличить до 3÷5 м.

Материалы для обустройства швов

К материалам, предназначенным для обустройства швов (независимо от вида и размеров), предъявляют одинаковые требования. Они должны быть упругими, эластичными, легко сжимаемыми и быстро восстанавливающими форму после сжатия.

Демпферная лента

Она предназначена для предотвращения растрескивания стяжки в процессе ее высыхания и компенсации нагрузок от строительных конструкций (стен, колонн и так далее). Широкий выбор размеров (толщиной: 3÷35 мм; шириной: 27÷250 мм) этого материала позволяет обустроить практически любые стяжки и бетонные полы.

Уплотнительный шнур

Популярным и удобным в применении материалом для заполнения деформационных зазоров является шнур из вспененного полиэтилена. На строительном рынке представлены его две разновидности:

• сплошной уплотнительный шнур Ø=6÷80 мм,
• в виде трубки Ø=30÷120 мм.

Диаметр шнура должен превышать ширину шва на ¼÷½. Шнур устанавливают в паз в сжатом состоянии и заполняют ⅔÷¾ свободного объема. Например, для заделки пазов шириной 4 мм, нарезанных в стяжке, подойдет шнур Ø=6 мм.

Герметики и мастики

Для заделки швов применяют различные герметики:

• полиуретановые;
• акриловые;
• силиконовые.

Они бывают как однокомпонентные (готовые к применению), так и двухкомпонентные (их готовят путем смешивания двух составных частей непосредственно перед применением). Если шов небольшой ширины, то достаточно заполнить его герметиком; если ширина зазора значительная, то этот материал наносят поверх уложенного шнура из вспененного полиэтилена (либо другого демпфирующего материала).

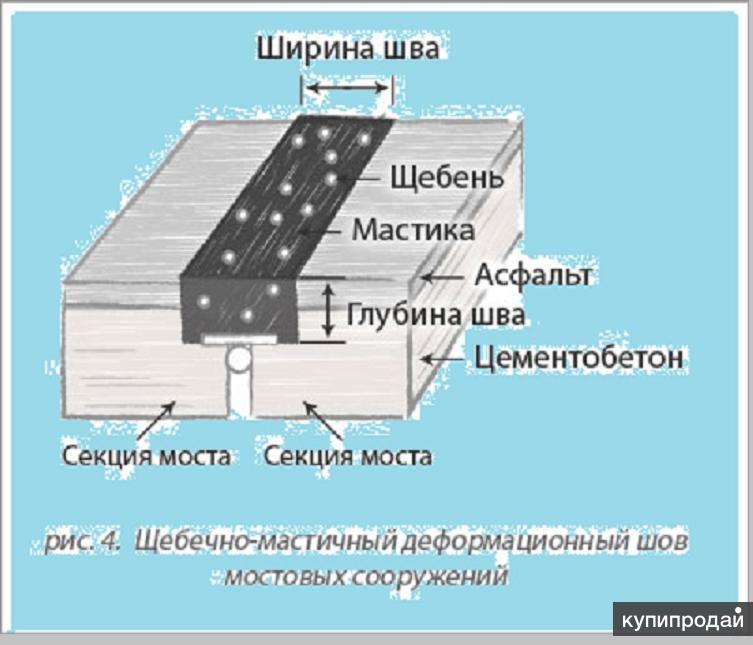

Разнообразные мастики (битумные, битумно-полимерные, составы на основе сырой резины или эпоксидные с добавками для придания эластичности) используют в основном для герметизации наружных деформационных зазоров. Их наносят поверх уложенного в паз демпфирующего материала.

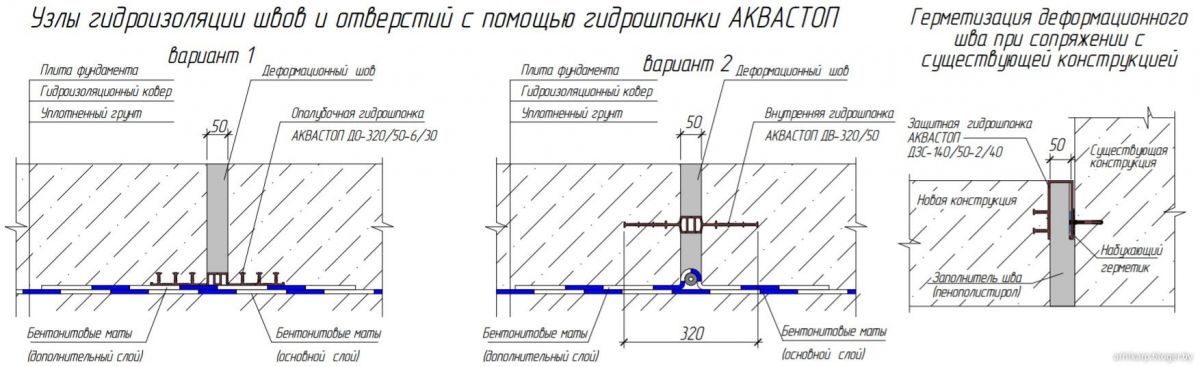

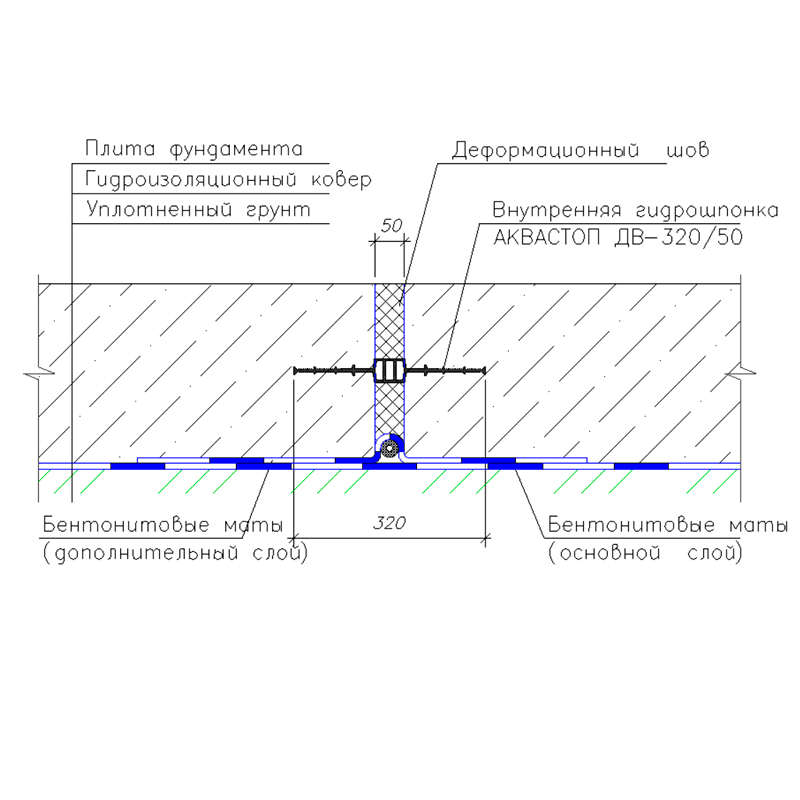

Специальные профили

В современном строительстве температурные швы в бетоне с успехом заделывают, применяя специальные компенсационные профили. Эти изделия имеют самые различные конфигурации (в зависимости от области применения и ширины шва). Для их изготовления применяют металл, пластик, резину или комбинируют несколько материалов в одном устройстве. Некоторые модели данной категории необходимо устанавливать уже в процессе заливки раствора. Другие же можно устанавливать в паз уже после окончательного затвердевания основания. Производители (как иностранные, так и отечественные) разработали широкий модельный ряд таких приспособлений, как для наружного применения, так и для установки внутри помещений. Высокая цена профилей компенсируется тем, что такой метод заделки зазоров не требует их последующей гидроизоляции.

В заключении

Правильное обустройство температурных, компенсационных, деформационных и осадочных швов значительно повышает прочность и долговечность любого здания; парковочных мест или садовых дорожек с бетонным покрытием. При использовании высококачественных материалов для их изготовления они прослужат без ремонта долгие годы.

Температурные швы

• Главная
• Материалы
• Температурные швы

Температурные швы

Температурно-деформационный шов — необходимость практически для каждого здания. Его правильное обустройство позволяет снизить напряжение конструкции, возникающее из-за воздействия температур. Устройство температурного шва в бетоне предусматривает наличие прорези, которую выполняют непосредственно в конструктивном элементе, т. е. в стене или кровельной плите. Благодаря этим прорезям здание разделяется на несколько блоков, каждый из которых может деформироваться отдельно от другого блока. Именно благодаря этому в плитах и не появляются трещины. Размеры температурных швов (в частности — их ширина) рассчитываются в соответствии с возможным объёмом деформаций.

Классификация

В зависимости от местонахождения, принято выделять следующие виды температурных швов:

• швы в наливных полах и на бетонных площадках;
• швы в фасадах строений;
• швы в плитах перекрытий;
• швы в несущих стенах.

Стоит отметить, что температурные швы в бетонных полах (и других конструкциях из этого материала) обязательно нуждаются в обработке. Они не являются пустотами и должны быть заделаны в соответствии с применяемой технологией. В противном случае они могут негативно повлиять на теплоизоляционные и эстетические характеристики строения.

Проведение расчётов

Обустройство температурных швов проводится в соответствии с расчётами, которые проводились на этапе разработки проекта строения. В процессе принимают во внимание целый ряд факторов, начиная с материала, применяемого для строительства, и заканчивая климатическими условиями, в которых будет эксплуатироваться здание. При проведении расчётов специалисты определяют основные конструктивные параметры швов, а именно — их:

• размеры;
• количество;
• особенности расположения;
• конструктивное решение.

Особое внимание уделяют расчётам ширины температурного шва, поскольку именно она в большей степени определяет допустимое значение смещения элементов строения из-за воздействия температур. Более того, важно, чтобы шов не оказал негативного влияния на жёсткость конструкции.

Особенности устройства

Одна из особенностей устройства температурных швов заключается в том, что они не затрагивают основание строения и располагаются лишь на его надземной части. Вторая же особенность заключается в том, что швы нуждаются в качественной герметизации и гидроизоляции. Её проводят с применением разных материалов, подбор которых осуществляется в индивидуальном порядке в зависимости от особенностей строения. Заказать проведение данных работ можно в компании «ИМС-КОНСТРУКТ». Наши специалисты располагают всем необходимым для того, чтобы выполнить герметизацию на высоком профессиональном уровне. Благодаря этому, будут гарантированы отличные теплоизоляционные характеристики строения и его безупречный внешний вид. Обращайтесь!

Закажите Бесплатный осмотр объекта

Просто заполните поля формы и отправьте ее нам

Я даю согласие на обработку персональных данных в соответствии с законом № 152-ФЗ «О персональных данных»

Что такое компенсатор? Глоссарий деформационных швов · Sika Emseal

Компенсационный шов здания на фотографии выше проходит через кирпичную брусчатку, а также через структурную плиту под ней, поддерживающую площадь. Гидроизоляция выполняется на конструкционной плите заглубленной гидроизоляционной мембраной. Компенсационный шов делит пополам все строительные элементы, включая структурную плиту, гидроизоляционную мембрану и слой износа (в данном случае кирпичи). Герметизация этого типа компенсатора требует специальной системы. Компенсационные швы настила plaza серии FP от Sika Emseal обеспечивают правильную интеграцию шва с гидроизоляционной мембраной, компенсируя структурное расширение и сжатие конструкции настила plaza из разделенных плит.

В строительстве деформационный шов представляет собой разделение в середине конструкции, предназначенное для снятия нагрузки на строительные материалы, вызванной движением здания. Движение здания в деформационных швах в основном вызвано:

• тепловым расширением и сжатием, вызванным изменениями температуры
• раскачиванием, вызванным ветром
• сейсмическими явлениями
• отклонением от статической нагрузки
• отклонением от временной нагрузки

структура, она обозначает щель через все строительные узлы-стены; колоды; площади или вестибюли с раздельными плитами; фундаментные полы и стены; крыши, плантаторы и зеленые крыши; противопожарные демонтажные стены и полы; внутренние полы; и т. д. Этот зазор необходимо заполнить, чтобы восстановить гидроизоляционные, противопожарные и звукоизоляционные свойства, воздушный барьер, кровельную мембрану, проходимую поверхность и другие функции элементов здания, которые он делит пополам.

Системы деформационных швов используются для перекрытия зазоров и восстановления функций сборки здания, приспосабливаясь к ожидаемым смещениям.

Термин «деформационное соединение» получил широкое распространение, поскольку он более точно отражает тот факт, что движение здания приводит как к сжатию, так и к расширению установленного материала. Например, когда конструкция нагревается, строительные материалы, из которых она построена, расширяются. Это приводит к тому, что «компенсатор» закрывается, тем самым сжимая систему швов, установленную в зазоре.

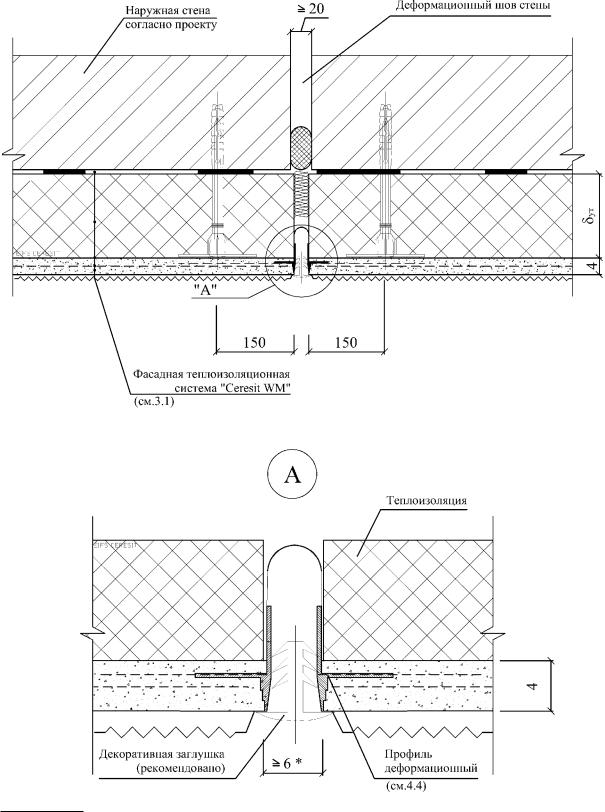

Выше показан деформационный шов стены. Это структурное отверстие делит пополам не только фасад, но и структурные элементы здания. Компенсируя подвижность, шовные материалы, используемые для заполнения деформационных швов стен, должны восстанавливать предполагаемые функции фасада и структурных элементов здания. Эти функции включают в себя: гидроизоляцию, сопротивление ураганному ветру и воде, герметизацию воздушного барьера, звукоизоляцию и, во многих случаях, противопожарную защиту. Кроме того, поскольку материалы для компенсационных швов соприкасаются с материалами фасада, в которые не должны проникать крепежные детали, желательна неинвазивная анкеровка.

И наоборот, когда температура падает, материалы охлаждаются, что приводит к открытию зазора в стыке. Это требует, чтобы суставная система расширялась, чтобы следовать суставному движению.

Переходы деформационных швов

Переходы деформационных швов необходимы для обеспечения герметичности, безопасности и энергоэффективности ограждающих конструкций здания.

Непрерывность уплотнения при изменении плоскости и направления, а также между системами компенсаторов достигается при выборе и установке переходных узлов заводского изготовления.

По возможности, переходы должны быть приварены на заводе к концам максимально длинных отрезков прямолинейного материала. Это сводит к минимуму количество сварных соединений, что экономит время и снижает риск.

Детали компенсатора CAD, трехмерные файлы изобретателя, изометрические, аксонометрические файлы и файлы BIM могут помочь в проектировании непрерывности уплотнения.

Совместная методология трехмерного проектирования компенсаторов гарантирует, что все стороны, участвующие в создании безаварийных компенсаторов, работают вместе для достижения общей цели.

Сегодня проектировщики могут обернуть всю оболочку здания, а также обеспечить безопасность жизнедеятельности, указав системы компенсационных швов, которые связаны друг с другом и гарантируют непрерывность уплотнения между одинаковыми или разными технологиями.

Пассивная противопожарная защита деформационных швов здания

Противопожарные компенсационные швы стен обеспечивают пассивную противопожарную защиту, создавая отсеки по всему зданию для уменьшения или замедления распространения тепла, дыма и огня.

Поскольку компенсационные швы делят здание пополам, они представляют собой буквально щели в полах, стенах и потолках здания. Пожар в одной комнате может быстро распространиться через отверстия для компенсаторов, если они не будут должным образом герметизированы огнестойкими системами компенсаторов. Исторически сложилось так, что эти большие конструктивные отверстия требовали противопожарного барьера в виде противопожарного покрытия, вставленного в стыковое отверстие, чтобы блокировать прохождение тепла, пламени и дыма. Изобретение универсальных водо- и огнестойких компенсаторов упростило обработку компенсаторов. Вместо нескольких систем для повышения скорострельности, перемычек и герметизации стыков одна система может выполнять все три задачи. Стандарт испытаний огнестойких компенсаторов в США — UL 2079.который охватывает требования ASTM E119 к горению и требования ASTM E1399 к совместному циклированию так же, как ASTM E1966. Испытания UL для применений в палубах и стенах отличаются требованием проведения испытания потоком шланга для применений в стенах, чтобы подтвердить структурную целостность уплотнения компенсатора во время пожара.

Деформационные швы в кирпичной и блочной кладке — что нужно знать

Что такое деформационный шов в кирпичной и блочной кладке?

Компенсационный шов в кирпичной и блочной кладке является средством решения потенциальных проблем, вызванных движением. Это движение может быть результатом теплового расширения, движения влаги, ползучести и структурной нагрузки или в результате химических изменений. В основном строителю приходится работать с потенциальными последствиями воды и тепла, которые создадут внутренние напряжения, что может привести к дорогостоящему ремонту.

В кирпичной и блочной кладке следует использовать пенопластовые заполнители компенсационных швов. Это гибкий и легкий заполнитель швов, изготовленный из пенопласта с закрытыми порами. Обеспечивает стойкость к механическим, термическим и химическим факторам в конструкции. Он поставляется полосами и расположен в разных точках конструкции, чтобы выдерживать некоторое напряжение, проходящее через здание.

Как разместить компенсатор

С точки зрения вертикального движения, южные, юго-западные и юго-восточные возвышенности, скорее всего, испытают наибольшее движение. Однако вся кирпичная кладка должна поддерживаться компенсационными швами из пенопласта.

В строительном секторе принято считать, что ваш компенсационный шов должен располагаться на расстоянии примерно 10–12 метров. Этот шов будет непрерывным на всю высоту кирпичной или блочной кладки, например, от пола до крыши дома. Первый из них должен располагаться не далее 6 метров от угла. Это связано с тем, что интервал вокруг угла должен быть непрерывным.

Количество нанесенного наполнителя можно рассчитать следующим образом: на 30% больше, чем расстояние между швами, но измеряется в миллиметрах, а не в метрах. Итак, если у вас 12 метров между стыками, то стык должен быть 16 мм (12 м + 4 (30%) = 16 мм).

На положение стыков также будет влиять тип кирпича, изменение высоты внешних материалов, расположение оконных и дверных проемов, расположение стенных связей и усиление швов кровати.

Данные исследований показывают, что вертикальное движение в построении такое же, как и горизонтальное движение. Это означает, что вы также должны рассмотреть возможность размещения горизонтальных швов в зданиях выше 4 этажей.
