Кладка кирпича толщина: Толщина раствора в кирпичной кладке

правила укладки вприсык и вприжим

Каменщику важно понимать, какой должна быть толщина той или иной стенки по ГОСТу. Кирпичный материал считается наиболее распространенным вариантом для строительства, из него сегодня довольно часто возводят стены и целые сооружения. Параметры ширины стен значительно отличаются с учетом их предназначения, но наиболее надежным вариантом является 2.5 кирпича толщина, обладающая высоким уровнем надежности и устойчивостью.

Содержание

1. Общие правила
2. Подготовка к работе
3. Готовим раствор
4. Особенности кладки
5. Выравниваем углы
6. Полезные советы

Общие правила

Определяясь с шириной кладки, необходимо принять во внимание ряд аспектов, основными из которых считаются:

• показатель несущей способности стены;
• теплоизоляционные качества.

От ширины кирпичной кладки зависит несущая способность стены.

Это особенно актуально для опорных конструкций с кладкой в 2. 5 кирпича, тогда как перегородки между комнатами могут выводиться в один или в полкирпича, имея ширину 120 и 250 мм соответственно. В этом случае ширины их оказывается вполне достаточно, чтобы сформировать крепкую перегородочную конструкцию, способную противостоять воздействиям механического характера и выдерживать навесные предметы мебели.

Параметр толщины наружной кирпичной стенки должен быть таким, чтобы переносить более серьезные нагрузочные усилия, создаваемые межэтажными перекрытиями, кровельным порогом и этажами, располагающимися выше.

Толщина также зависит о способности материала сохранять тепловую энергию. Чем выше показатель теплопроводности, тем толще делается стеновая конструкция.

Подготовка к работе

Для выполнения кладочных работ необходимо провести предварительную подготовку. Вам потребуются:

• мастерки;
• молоток-кирка;
• расшивочный инструмент;
• уровень строительный, отвес, шнур разметочный, рулетка;
• правило;
• емкость под кладочный раствор, бетоносмеситель, лопаты разные;
• речной песок, цементный материал, известь, пластификаторные добавки.

Рекомендуется также уточнить технологические моменты, с которыми придется столкнуться в процессе работы:

• толщина стены в два с половиной кирпичных камня составляет 640 мм и складывается из соответствующих размеров материала и шовных участков;
• придется также уточнить особенности выведения угловых участков и методы перевязки рядов;
• правильней всего нарисовать схему укладки первого ряда. После этого на фундаментной основе устраивается гидроизоляционный слой, поверх которого выполняется «сухая» раскладка кирпичного материала с соблюдением промежутков между камнями, соответствующих ширине вертикального шва.

Готовим раствор

Для приготовления кладочного раствора понадобятся чистый речной песок, не содержащий примесей, и цементный материал марки М400. Эти два основных компонента соединяются в соотношении 1 к 4, перемешиваются до получения однородной массы. После этого небольшими порциями добавляется вода, чтобы получилась смесь хорошей пластичности, пригодная для ведения кладочных работ.

Разрешается в растворную массу добавлять известь или глину, использовать специальные пластификаторы, чтобы улучшить показатель пластичности.

Рекомендуется готовить раствор порциями, чтобы успевать вырабатывать его в течение двух часов. В противном случае кладочная масса утрачивает свои качества, отделяет жидкость и начинает постепенно схватываться.

Особенности кладки

Возводя стену толщиной в 2.5 кирпича, следует учитывать не только технологические особенности выполнения таких работ, но и методики сопряжений строительного материала. Как правило, монтаж осуществляется одним из существующих способов:

• вприжим. Таким приемом строители пользуются достаточно часто. Для кладочных работ лучше использовать жесткую растворную массу, так как она создает минимальный процент усадки. В процессе работы от наружного края стенки отступают примерно один сантиметр, кельмой растягивают растворную смесь по поверхности уже выложенного кирпичного ряда. Затем часть смеси подбирается к вертикальному срезу выложенного кирпича, следующий элемент накладывается на слой раствора и плотно прижимается к мастерку, после чего инструмент резко извлекается из вертикального шва, в котором остается небольшое количество кладочной смеси. Чтобы улучшить качество схватывания, только что уложенный камень придавливается с одновременным выравниванием по месту;
• вприсык. Кирпичную кладку толщиной в 2.5 кирпича можно выполнять и таким способом. Он считается менее устойчивым, чем предыдущий вариант, потому что швы наполняются раствором не полностью. Кирпич укладывается на постельную грань, вытесненный им кладочный материал собирается мастерком и докладывается в вертикальный шов.

Выравниваем углы

Алгоритм действий выглядит следующим образом:

• изначально выполняется укладка первого ряда по всему периметру фундаментного основания;
• после этого на каждом угловом участке выводится несколько рядов, чтобы была возможность зафиксировать порядовку и укрепить разметочный шнур, контролирующий ровность ведения кладки.

Этот этап кладочных работ считается наиболее сложным, так как от точности его выполнения зависят геометрические параметры стен и их несущие возможности в целом.

Важной особенностью считается тот факт, что правильность ведения кладки должна быть сохранена не только непосредственно на углу, но и на удалении пары кирпичей в каждую из сторон от данной точки. Это позволит получить стену с максимальным показателем прочности.

Полезные советы

Возводя стену толщиной в 2.5 кирпича, рекомендуется соблюдать определенные правила:

• в точности выдерживать пропорции при составлении кладочного раствора, использовать для этого только высококачественные материалы. Если замес выполняется из сухой смеси, следует строго соблюдать инструкции изготовителя, указанные на упаковочном материале;
• растворная смесь в горизонтальных и вертикальных швах раскладывается равномерно. Пренебрегая данным правилом, вы рискуете понести непредвиденные финансовые затраты;
• во время работы необходимо постоянно осуществлять контроль за ровностью рядов по вертикали и горизонтали, используя для этого разметочный шнур и строительный уровень;
• укладка очередного ряда выполняется с определенным смещением, чтобы вертикальные швы нижних кирпичей перекрывались;
• особое внимание уделяется контролю правильности выведения угловых участков;
• отслеживаются погодные условия. В сильно жаркую или прохладную погоду выполнять кладочные работы не рекомендуется – растворная масса будет затвердевать неправильно;
• работая летом, поверхность кирпичного материала придется слегка увлажнять, чтобы улучшить адгезию. Для зимнего сезона следует запастись противоморозными присадками, добавляемыми в растворную смесь.

Если вы сомневаетесь в том, что кладка стен шириной в два с половиной кирпича вам подвластна, обратитесь за помощью к профессиональным строителям.

Стена, возведенная из кирпичной кладки в 640 мм, может не расшиваться, если запланирована декоративная отделка.

В случае использования утеплительного материала, роль чернового покрытия отводится штукатурным растворам, после которого можно переходить к любому способу отделки фасада, вплоть до устройства вентилируемой конструкции.

Кирпичная кладка — технология, особенности разных видов

Прочность и долговечность кирпичной постройки в равной степени зависят от качества материала и качества кладки. Рассмотрим основные особенности технологии возведения домов из кирпича.

Кирпичная кладка: для прочности и для красоты

Кирпичная кладка бывает строительной и облицовочной.

Строительная кладка – это возведение фундаментов, стен, перегородок, опор и других конструктивных частей зданий и сооружений. К этому виду кладки не предъявляются эстетические требования. Все должно быть прочно и надежно. Поэтому она выполняется из рядового строительного (рабочего) кирпича. Его боковые грани имеют достаточно грубую поверхность, могут быть гладкими, рифлеными, нередко даже с различными мелкими дефектами.

Облицовочная кладка, напротив, выполняет, прежде всего, декоративные функции. Здесь используют специальный облицовочный (лицевой) кирпич. Его грани обязательно имеют правильную геометрию, различную рельефную отделку и цветовую гамму.

При возведении функциональных сооружений используют только строительную кладку. Облицовка применяется для украшения фасадов жилых домов, административных и культурных зданий. Как правило, она сочетается со строительной кладкой в многослойных конструкциях. Возможен вариант, когда при сплошной кладке наружный ряд выкладывают из облицовочного кирпича.

Каждой кладке – свой кирпич

При создании проекта дома, выборе и покупке материала важно выбрать кирпич, наиболее подходящий для ваших целей.

Рядовой строительный кирпич может быть полнотелым (сплошным либо с небольшими технологическими пустотами) или пустотелым (щелевым).

Для обеспечения надежности и долговечности конструкции он обязательно имеет высокую плотность – М150, М200 и М300 (допустимо М125 для малоэтажных домов) – и морозостойкость (F50, F100). Размер рабочего кирпича может быть стандартным (одинарный или 1 НФ, 250×120×65 мм). Также есть полуторный (1,4 НФ, 250×120×88 мм) и двойной (2,1 НФ, 250×120×138 мм). Для удобства кладки все размеры кратны стандартному и могут сочетаться в зависимости от параметров постройки.

Облицовочный кирпич всегда находится снаружи и принимает на себя все атмосферные воздействия. Поэтому к нему предъявляются высокие требования не только по внешней красоте, но и по физическим параметрам. Он должен иметь низкое водопоглощение (8–12 %) и высокую морозостойкость (F50, F75, F100). Облицовка не несет высокой нагрузки, поэтому облицовочный кирпич всегда делается пустотелым, а его плотность может быть М150, М175, М200. Различаются и размеры: кроме стандартного и полуторного, есть формат «евро» – 250x65x85 мм.

Варианты исполнения кирпичной стены

При возведении стен возможны следующие варианты исполнения кладки:

• Сплошная – стена представляет собой сплошной массив. Это обычная строительная кладка из рабочего кирпича;

• Многослойная – стена состоит из двух параллельных стен: внутренней и внешней. Внутренняя стена выполняется методом сплошной кладки и несет основную конструктивную нагрузку. Внешняя стена выполняет функции декоративного оформления и дополнительного утепления. Она возводится из облицовочного кирпича. Между стенами оставляют небольшой зазор, куда помещается теплоизоляционный материал;

• Облицовочная – играет роль декоративного оформления и дополнительного утепления. Выполняется как внешняя сплошная стена из облицовочного кирпича.

Толщина кирпичной кладки

Одним из главных параметров кирпичной стены является толщина кладки. Она во многом определяет прочность и теплопроводность конструкции. Измеряется толщина по длинной и торцевой граням кирпича.

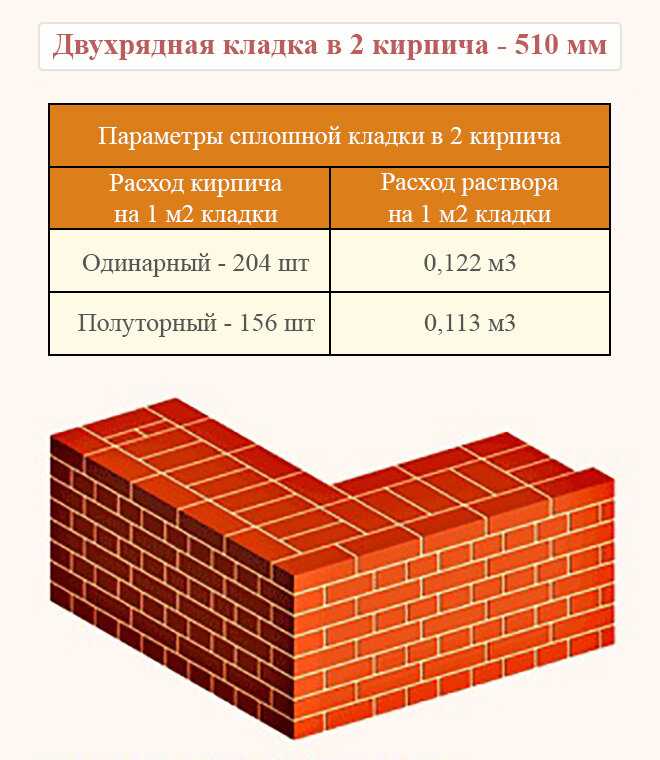

Кладка сплошной стены в полтора, два и даже два с половиной кирпича применяется при сооружении несущих стен, опор и других прочных конструкций.

В один кирпич (250 мм, длинная грань или ложок) выполняют кладку перегородок и несущих стен небольших малоэтажных построек.

Полкирпича, то есть 125 мм (торцевая грань кирпича или тычок) – такую толщину имеют ненесущие стены, межкомнатные перегородки и облицовочная кладка. Здесь допустима даже толщина в четверть (65 мм), когда кирпич кладется вертикально на ребро (ложок). Чтобы при этом кладка сохранила необходимую прочность, через каждые несколько рядов укладывают армирующую сетку или устраивают гибкие связи.

Перевязка рядов

Независимо от толщины кладки отдельные кирпичи кладутся на раствор. Он обеспечивает их соединение в единое целое. Но это не обеспечивает необходимую прочность стены.

Швы между кирпичами являются самым слабым местом любой стены. Если просто укладывать кирпичи друг на друга, то очень скоро верхние ряды начнут расходиться в разные стороны. Чтобы обеспечить монолитность всей конструкции, кладу выполняют с перевязкой рядов, то есть со смещением кирпичей друг относительно друга. Так достигается и смещение швов, а нагрузка распределяется на большие площади и более равномерно.

При перевязке чередуют ложковые (кирпич лежит длинной гранью (ложком) к лицевой стороне стены) и тычковые (к лицевой стороне обращены короткие торцевые грани (тычком)) ряды. В каждом последующем ряду кирпичи повернуты относительно нижнего, уже уложенного, ряда на 90 градусов. Первый и последний ряды кладки обязательно должны быть тычковыми из целых кирпичей.

Самый простой и распространенный вид перевязки – однорядная (цепная). При ней попеременно чередуются ложковые и тычковые ряды. Внешне рисунок швов на лицевой стороне стены напоминает звенья цепи.

Сложнее выполняется многорядная перевязка швов. Здесь идут несколько ложковых рядов, а потом один тычковый. Сами ложковые ряды также кладутся с перевязкой. Для этого используют неполные кирпичи.

Необходима перевязка при возведении углов здания и устройстве примыкания стен.

Техника кладки

Сам процесс укладывания кирпичей в ряды также имеет свои разновидности:

• «Вприжим». Техника применяется в основном для пустотелого кирпича – например, в облицовочной кладке. Здесь используется быстро застывающий жесткий раствор. Раствор укладывается близко к краю стены, его подгребают кельмой к ранее уложенному кирпичу, новый кирпич прижимают к кельме и выдергивают ее наверх. Выдавленные излишки раствора удаляют. Вертикальные швы заполняются полностью, кладка получается очень плотной и прочной, но процесс занимает длительное время;




• «Вприсык». В этой технике используется более пластичный раствор. Время работы со смесью увеличивается, и можно сразу выкладывать кирпичи во всю толщину стены. Раствор накладывают дальше от края стены. Берут кирпич, подводят его к уже уложенному и прижимают к нему. При этом его гранью подгребают раствор без использования кельмы. В результате раствор не выдавливается на лицевую сторону стены. Кладка идет быстрее, но вертикальные швы заполняются не полностью. Прочность кладки снижается. Пустоты заполняют при укладывании следующего ряда;

• «Вприсык с подрезкой». Сочетание двух первых способов, промежуточное по производительности. Используется раствор средней пластичности. Он укладывается близко к краю стены, как при технике «вприжим». Но кирпич кладут способом «вприсык», загребая им раствор. При этом ускоряется процесс, но швы получаются грубыми, раствор выдавливается наружу. Их приходится периодически «расшивать», то есть выравнивать поверхность.

Виды облицовочной кладки

Главная функция облицовочной кладки – декоративная. Она призвана украсить и сделать уникальным фасад кирпичного здания.

Существует много способов укладки лицевого декоративного слоя кирпичей. В результате получается красивый узор. Он может складываться сразу из нескольких элементов: геометрический рисунок швов, сочетание цветов, форм и фактур отделки поверхности облицовочного кирпича.

Очень красиво и необычно смотрится рельефная кладка, когда отдельные кирпичи выступают из лицевой плоскости стены или, наоборот, углублены в нее, образуя сложные геометрические формы, орнаменты. Класть кирпич можно даже «волнами» и выступающими углами.

Способов обычной декоративной кладки со смещением швов – множество: «дорожка», «блочная», «цепная», «тычковая», «крестовая», «готическая», «голландская», «фламандская», «баварская», «бранденбургская», «силезская», «английская», «липецкая», «хаотичная» и другие. В ряде этих видов кладки есть также и различные подвиды.

Использование такой техники делает фасад здания очень эффектным и оригинальным.

Читайте статьи по теме: цвета облицовочного кирпича, виды строительного кирпича.

Кирпичная кладка – Основы для инженера-строителя

• Должно быть указано описание кирпичей и материалов раствора с указанием пропорций.
• Кирпичная кладка разных видов и классов принимается по отдельным позициям.
• Кирпичная кладка фундамента и цоколя, первого этажа, второго этажа и т. д. измеряется по отдельным позициям.
• Работы по возведению лесов не учитываются отдельно, а включаются в статью кирпичной кладки.
• Кирпичная кладка принимается в куб.м. и измерения длины, ширины или толщины и высоты должны быть сделаны для расчета количества.
• Длина и высота измеряются с точностью до 1 см.
• Толщина стенки:

(a) Кирпичные стены толщиной до трех кирпичей включительно должны измеряться кратными половине кирпича, что считается включающим растворный шов.

(b) В качестве измерения в полкирпича принимается следующее: –

(c) Для стен толщиной более трех кирпичей фактическая толщина должна измеряться с точностью до 1 см (½ дюйма).

(d) Если по архитектурным или иным причинам встречаются доли в половину кирпича, измерения должны производиться следующим образом: –

— Для долей в 2 см при фактических измерениях.

-Для фракции более 2 см – целый половинчатый кирпич.

• Вычет:

(a) Никакие вычеты или прибавления не производятся для следующего: –

— Открытие до 0,1 кв.м. в разделе.

— концы стыков, балок, перемычек, стоек, стропил, прогонов, кронштейнов, ступеней и т. д.

— Плиты стеновые и постельные, опоры плит, чуй и т.п., толщина которых не превышает 10 см и опора не распространяется на всю ширину (толщину) стены.

• Перегородка или стена в полкирпича принимается в кв.м.

Размер кирпича, его тип, толщина швов, перевязка и т.п., пропорция раствора указываются в описании позиции.

Основная кирпичная кладка измеряется в кубических метрах, а кирпичная кладка в перегородках, т. е. толщина одного кирпича измеряется в квадратных метрах с указанием его толщины. Кирпичная кладка в фундаменте и до цоколя включается в одну статью, а кирпичная кладка в надстройке измеряется отдельно. В случае многоэтажного дома кирпичную кладку каждого этажа следует измерять отдельно, так как ставки изделия увеличиваются от первого этажа к последующим более высоким этажам.

Общая процедура расчета количества кирпичной кладки в надстройке состоит в том, чтобы принять все стены как сплошные и выяснить их объемное содержание, а затем учесть вычеты для проемов в них. Пример: двери, окна, вентиляционные отверстия, перемычки и т. д. Различные виды кирпичной кладки с разным содержанием раствора и т. д. должны измеряться отдельно.

Сотовидная кирпичная кладка измеряется отдельно с указанием толщины в квадратных метрах, без вычета отверстий в нем.

Правила вычетов за проемы в кирпичной стене следующие:

• За проемы площадью до 0,1 кв. метра в зонах и стеновых плитах, подкладных плитах и ​​т.п., глубиной до 100 мм.
• Полные вычеты для прямоугольных проемов производятся путем умножения длины проема на его ширину и толщину стены.
• Кирпичная кладка в арках измеряется отдельно.
• Для перемычек над проемами длину перемычки определяют путем прибавления удвоенной толщины несущей части к пролету в свету.

Таким образом, количество вычетов должно быть равно:

(l + 2t) x (толщина перемычки) x (толщина стены)

, где t = толщина перемычки и l = длина проема.

Можно отметить, что перемычки также из отдельной позиции измеряются в кубических метрах. величина равна = (l + 2t) x t x толщина стенки

Кирпичная кладка колонн и столбов должна быть описана полностью и измерена отдельно в кубических метрах.

Круглая кирпичная кладка радиусом более 6 м измеряется в общей единице кирпичной кладки в кубических метрах.

Кирпичная кладка лестниц, арок и т. д. измеряется отдельно в кубических метрах.

Нравится:

Нравится Загрузка…

• Методы измерения

• Немат Сайед
• 29 января, 2016 5 февраля 2016

Допуски в кирпичной кладке и штукатурке

Уровень отклонения в размерах чрезвычайно распространен при строительстве из кирпича и блоков. Только в процессе производства кирпичи могут отклоняться в размерах на пару мм, что приводит к неравномерности размеров кирпичной кладки.

Приемлемые допуски, разница между целевым измерением и фактически достигнутым измерением, поэтому используются, чтобы предоставить строителям гибкость для достижения стандартов. Делая поправку на отклонения, гарантируя, что они не повлияют на общий результат разработки.

Ниже приводится краткое техническое руководство Premier Guarantee по допускам на кирпичную кладку и штукатурку, содержащееся в версии 13 нашего технического руководства. Щелкните здесь, чтобы загрузить полную версию стандартов.

Прямолинейность в секции

Максимальное отклонение составляет 10 мм при любой высоте стены 2,5 м.

При использовании дистанционных блоков шириной 25 мм линия кладки должна находиться на расстоянии от 15 до 35 мм от контрольной линии

Прямолинейность в плане

Максимальное отклонение составляет +/- 10 мм для любой стены шириной 5 м. На любой длине стены должно быть максимальное отклонение до 5м.

Plumb of wall: overall height

There should be a maximum deviation of 20mm in the overall height of a wall

Отвес стены: Высота этажа

Максимально допустимое отклонение составляет 10 мм при высоте этажа примерно 2,5 м. Using a 50mm wide spacing block, the plumb bob should be between 40mm and 60mm away from the wall

Level of bed joints

A 10mm deviation is suggested for стены длиной 5 м (для стен длиной менее 5 м применяется пропорциональный допуск) и максимальное отклонение 15 мм для стен длиной более 5 м. Не должно быть повторяющихся изменений уровня линии стыка кровати.

Толщина швов постели

Толщина отдельного шва кровати не должна отличаться от среднего значения любых 8 последовательных швов более чем на 5 мм.

Перпендикулярное выравнивание

Вертикальное выравнивание прямых стыков не должно отклоняться от перпендикуляра до такой степени, которая ухудшает структурную устойчивость стены.

В результате производственного процесса не все кирпичи имеют одинаковую длину. Следовательно, не все перпендикулярные стыки будут выравниваться. Однако не должно быть коллективного смещения перпендикулярных швов в стене.

Оштукатуренные стены (гладкие)

Если не указано иное, нанесите слои штукатурки, чтобы получить как можно более ровную поверхность, и, при необходимости, проверьте поверхность путем измерения между поверхностью и любой точкой вдоль 1,8-метровой прямой грани, расположенной напротив него. Плоскостность оштукатуренной отделки будет зависеть от точности, с которой был построен фон, указанной толщины штукатурки, а также от того, предусмотрены ли основания и облицовка и закреплены ли они на истинной плоскости.

Для рендеринга толщиной менее 13 мм реалистичным является отсутствие допусков. Значительные трещины в штукатурке или другие повреждения, такие как сколы и следы диаметром более 15 мм, считаются недопустимыми.

Облицовочная кирпичная кладка и кладка из блоков

Облицовочная кладка должна быть завершена до разумного уровня, чтобы текстура, отделка и внешний вид соответствовали друг другу. Разумный внешний вид однослойных кирпичных стен толщиной 102,5 мм должен состоять в том, чтобы иметь только одну обработанную сторону. Аккуратная и аккуратная отделка должна быть нанесена на другую сторону.

Усадка из-за высыхания может привести к растрескиванию неоштукатуренных блочных стен, хотя трещины до 3 мм, как правило, являются нормальными из-за теплового движения и усадки при высыхании.

Подвеска для плитки

Панели с подкладкой из плитки должны иметь однородный внешний вид, особенно на стыках.
