Размеры кирпичных простенков
Размеры кирпичных простенков
Способ кирпичной кладки
Для кирпичного простенка используется стандартный кирпич, размеры которого определены ГОСТом – 65*120*250 миллиметров. Высота ребра полуторного – 88, а двойного 140. Традиционно используется кладка в полкирпича. Этот вид кладки подразумевает укладывание материала в одну линию. Если требуется повысить шумоизоляцию, то можно увеличить стену до 25 миллиметров и укладывать в целый кирпич. Но это значительно удорожит постройку. Иногда, в целях экономии, кирпич ставят на ребро, что позволяет сохранить размеры и уменьшить расход материала.
Однако такие простенки ненадежны и слишком тонкие – от 6,5 до 8,8 сантиметров.
Кирпич: стандартные размеры
Прежде чем приступать к описанию способов расчетов кирпичной кладки, следует разобраться со стандартными габаритами этого материала.
Кирпич состоит из 6 поверхностей: 2 тычков, 2 ложков и 2 постелей. Со стандартными его размерами можно ознакомиться в таблице 1.
3.РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ СТЕН С ОБЛИЦОВКОЙ
3.1 . При выборе вида облицовки стен зданийнеобходимо руководствоваться следующими правилами: облицовка должна отвечатьархитектурным требованиям, создавать достаточное разнообразие и выразительностьоформления фасадов зданий. Способ крепления облицовки должен обеспечиватьнеобходимую надежность ее совместной работы с материалом стены в периодэксплуатации здания. Выбранный вид облицовки должен быть обоснованэкономически.
Вентиляция и воздуховоды
В жилых, общественных и коммунальных зданиях вытяжные вентиляционные вертикальные каналы можно устраивать во внутренних кирпичных стенах, из специальных вентиляционных блоков, в пустотах внутренних стен из крупных блоков, в виде приставных каналов у внутренних стен и перегородок, в виде асбестоцементных каналов, располагаемых в пустотах кирпичных стен.
Кратность кирпичной кладки, таблица: секреты мастерства
18 августа 2015 Кирпичная кладка является одним из четырех видов кладки искусственных камней, которая используется при строительстве стен домов, некоторых архитектурных сооружений и во многих других случаях.
Строительство перемычек под оконный проем

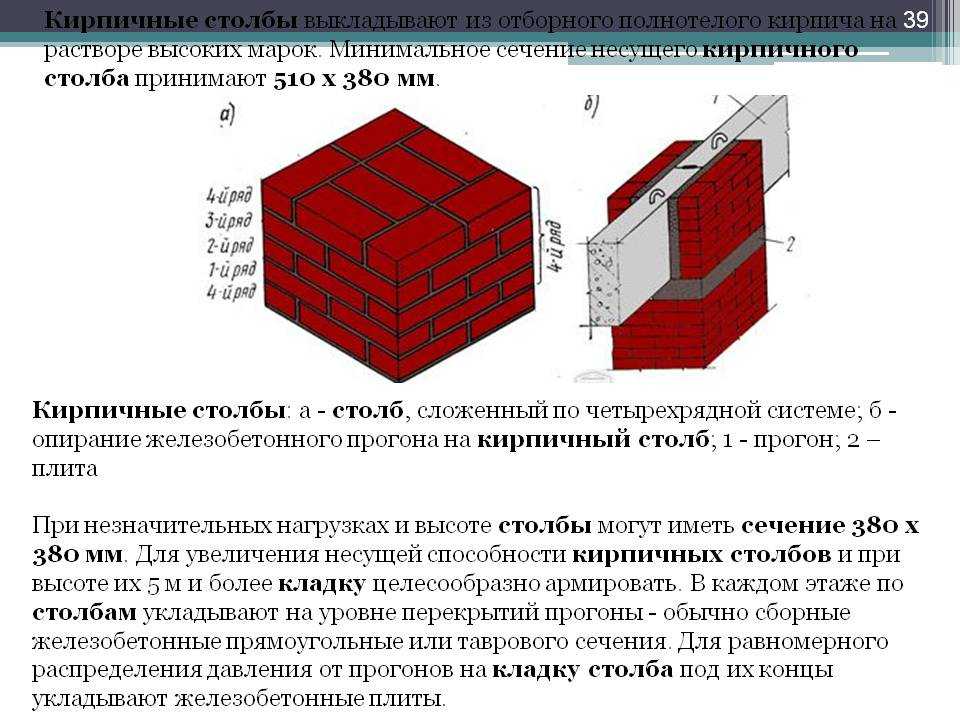

Оконный проем в кирпичной кладке начинают формировать с элемента под названием прогон, который является основой окна из кирпича. Онзакрепляется на сложенных кирпичных простенках. Прогоны изготавливаются из нескольких видов материала:
Популярные сообщения из этого блога
Цвет стен в классе по санпину
1. ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ 1.1. Настоящие Санитарные правила и нормы (далее — Санитарные правила)предназначены для предотвращения неблагоприятного воздействия на организмшкольников вредных факторов, сопровождающих их учебную деятельность иопределяют санитарно-гигиенические тре бования к: Изменения в СанПин для школ 2015 Стандарты Образования04.
01.2016 Изменения в СанПин для школ 20152016-01-08T02:46:56+00:00Образовательное право 23 комментария С 02 января 2016 года российские школы начнут жить с изменениями, связанными с условиями, организацией обучения и содержанием общеобразовательных учреждений. Изменения в СанПин для школ 2015. Рекомендации по выбору: Жалюзи для класса – в обычный класс лучше повесить жалюзи из полупрозрачных тканей, наиболее подходящие по цвету.В компьютерный кабинет оптимально подойдут светонепроницаемые ткани для защиты от бликов на мониторе.
Далее…
Как скрепляются панели в панельном доме
Преимущества и недостатки Компоненты панельного дома, представляющие собой крупные железобетонные плиты, изготавливают на домостроительных комбинатах. По качеству любые изделия, изготовленные в заводских условиях с должным техконтролем, всегда будут отличаться в положительную сторону от изделий, произведённых прямо на стройплощадке. Как осуществляется транспортировка и хранение железобетонных изделий Транспортировку ЖБИ обычно выполняют на грузовых машинах.
Крупногабаритные ЖБИ перевозят на специальных транспортных средствах. Стеновые панели доставляют на панелевозах. Разгружают ЖБИ с помощью крана. Складирование ЖБИ выполняется согласно требованиям ГОСТ и ТУ. Железобетонные изделия складывают в штабели монтажными петлями вверх. Их положение должно соответствовать условиям установки при строительных работах.
Далее…
Размеры кирпичной кладки и их соответствие установленным нормам
Главная » Этапы строительства » Строительство дома » Возведение стен, монтаж перекрытий » Стены
Автор admin На чтение 6 мин Просмотров 314 Опубликовано
На прочность и надежность кирпичной кладки оказывают влияние такие факторы, как тип конструкции, расход раствора и самого кирпича, соблюдение системы перевязок. Немаловажное значение имеют и размеры кирпичной кладки, скорее их точное соответствие всем нормам и требованиям.
При этом внимание надо уделять и типу кирпича, так как отдельные его виды отличаются различными модульными размерами, хотя формула вычисления все равно остается одинаковой для всех.
Содержание
- Виды кирпичной кладки
- Размеры кладки различных видов
- Ширина кладки
- Высота кладки
- Размеры проемов из кирпича
- Советы новичку по кладке каменных стен
Виды кирпичной кладки
Толщина кладки из кирпича
Размеры кладки и кирпича напрямую зависят от типа самой кладки, перевязки, применяемого материала. При этом сильное влияние оказывается стандартизацией модульного размера одного блока (кирпича).
Итак, ширина, высота кирпичной кладки зависит от способа выкладывания кирпича. Всего различают несколько таких модификаций:
- Тычковая верста, при которой кладка осуществляется тычковой поверхностью вверх;
- Ложковая верста, при которой кирпич укладывается ложком вверх;
- Комбинированная или ложковая с забутком.
Также влияние на размеры оказывает и толщина шва. Швы при кладке используются такого вида, как:
- Вподрезку, где раствор ложится на одном уровне со всей поверхностью кладки;
- Впустошовку, когда раствор заходит под прямым углом за саму поверхность кирпича;
- Вогнутый расшитый. В этом случае раствор убирается из шва при помощи специальной расшивки, образуется вогнутая вовнутрь поверхность;
- Выпуклый расшитый, шов при помощи специальной расшивки образует немного выпуклую поверхность.
Размеры швов составляют:
- Для горизонтальных рядов – 10мм, при этом допускаются отклонения от 8 до 12мм;
- Для вертикальных – 12мм, допустимые отклонения составляют от 10 до 15мм.
При выполнении перевязок также существуют свои особенности в соблюдении точных размеров для кладки из кирпича. При этом перевязки могут быть таких типов:
- Многорядными ступенчатыми, где один тычковый ряд накладывается на 4-е ложковых;
- Однорядная цепная, где тычковые и ложковые ряды из кирпича чередуются между собой.
Для сопряжения тонких кирпичных стен с капитальной стеной размеры составляют: выступ кирпича (паз) – 120мм, ширина паза – 140мм. Для обычных стен ширина паза –85мм, из которых 65 – кирпич, 20– швы. При разрыве вертикальной штаброй глубина паза составляет 60мм.
Вообще, при цепной перевязке, когда толщина стены составляет 510мм, первый ряд кирпича идет тычками, далее второй – ложками и тычками. Для стен в полтора и два с половиной кирпича – первая верста укладывается ложками, вторая – тычками.
При этом при формировании стен с цепной перевязкой и кладкой в полтора кирпича применяется цельный кирпич, четвертки и трехчетвертки. Толщина основной стены составляет 510мм, сопряженной – 380.
Для кладки в два и два с половиной – толщина составляет 640мм для основной и 510мм для сопряженной.
При перекрестной перевязке сопряженных стен и кладке в полтора кирпича размеры толщины составляют 380мм.
Ширина, высота кирпичной кладки зависит и от количества раствора, который применяется при выполнении кладки. Для ложкового ряда наносят смесь слоем в 80-100мм, для тычкового – 200-220мм. Сама толщина растворной грядки должна составлять 15-20мм. При этом размеры швов при выполнении работ необходимо постоянно контролировать, так как только это может обеспечить должную надежность и прочность самих стен.
Размер кирпичной кладки сильно зависит от применяемого материала кирпичных блоков. Это могут быть:
- Кирпичные;
- Мелкоблочные;
- Тесовый;
- Бутовый;
- Крупноблочный.
Сама кладка при необходимости может облицовываться декоративным кирпичом, причем различной толщины.
Стандартные размеры предоставляются для обычного красного керамического либо для силикатного кирпича. В том случае, когда применяется камень из других материалов и других размеров, необходимо просто следовать стандартной формуле измерения и соблюдать рекомендуемую толщину для горизонтальных и вертикальных швов кладки.
Размеры кладки различных видов
Ширина кладки
При проектировании всех размеров для колонн, простенков, стен шириной считается ширина вертикального кладочного шва, которая равна где-то 10мм. При этом когда два кирпича укладываются тычком, они составляют участок, который равен длине одного кирпича, укладываемого ложком, то есть 120мм +10мм +120мм = 250мм.
Из чего следует, что размеры кладки по плану могут составлять такие значения, как:120, 250, 380, 510мм и т.д. Хотя допустимы и отклонения в тех случаях, когда кирпич укладывается на ребро. Тогда толщина будет составлять не 120, а 65мм. Также исключения допускаются и в тех случаях, когда применяется утеплитель либо кладка осуществляется с воздушной прослойкой.
Высота кладки
Кладка поризованных кирпичных блоков
При определении высоты кладки из кирпича применяются аналогичные условия, но с оговоркой. Высота обычного кирпича составляет 65мм, утолщенного кирпича – 88мм. Размер шва между отдельными кирпичами по вертикали составляет 10-15мм.
При армированной укладке в горизонтальные швы помещается сетка, что дает толщину для швов не меньше12мм.
Отсюда получаем высоту для колонн, стен, простенков: 77, 154, 231, 308мм и т.д. Для полуторного (утолщенного) кирпича эти значения будут составлять: 100, 200, 300 и 400мм. При этом следует отметить, что десять рядов полуторного утолщенного кирпича полностью соответствуют тринадцати рядам обычного.
Размеры проемов из кирпича
Размеры кирпичной кладки для дверных и оконных проемов устанавливаются в полной зависимости от необходимых габаритов для дверей и окон. При этом необходимо сам проем делать большим на 20мм, чем размер самой коробки, что полностью учитывает уплотнение.
Вообще, для того чтобы не пересчитывать лишний раз все необходимые размеры порядово, обычно используют специальную таблицу размеров для кирпичной кладки. Приведем пример:
- Ряд (вертикальные размеры) – 1; вертикальные размеры стандартного кирпича – 77мм; вертикальные размеры для утолщенного – 100мм; размеры по плану – 120мм;
- Соответственно: 2; 154; 200; 250;
- 3; 231; 300; 380;
- 4; 308; 400; 510;
- 5; 385; 500; 640……
- 15; 1155; 1500; 1940 и далее.
Советы новичку по кладке каменных стен
Порой многим начинающим мастерам кажется, что кладка из кирпича выполняется просто. Это далеко не так, существует множество хитростей для правильной работы с кирпичом.
Во-первых, надо смотреть на качество материала. Каждый кирпич должен быть без трещин, ровным и без больших пор. Данный кирпич может прослужить долго, а в декоративной отделке и выглядеть будет отлично. Во-вторых, придется определиться с кирпичом, используемым для строительства и отделки, они могут быть абсолютно разной марки.
Если вы используете не армированную кладку, то придется выбрать подходящую для этого случая схему раскладки, учитывая желательную для стен толщину. Если задумана армированная кладка, придется соблюдать требования: толщина швов не должна превышать диаметр используемой арматуры менее чем на 4мм. И следует запомнить, что применение одиночных прутков арматуры недопустимо.
Для отделки фасада подойдет любой кирпич, чаще применяется фигурный со скошенными или немного криволинейными гранями, ими можно превосходно украсить арки или возводимые колонны.
Перед укладкой каждый кирпич обязательно должен быть пропитан водой. Кладку придется вести по всему периметру возводимого здания во избежание последующей неравномерной осадки.
Стандартный размер и размеры кирпича
В Австралии существует несколько размеров кирпича в зависимости от типа используемого кирпича. Стандартный размер кирпича: высота 76 мм, длина 230 мм, ширина 110 мм . Это обычный лицевой кирпич. Однако кирпичи разных стилей, такие как внутренние быстрые кирпичи и двухрядные кирпичи, не одинаковы.
| Тип кирпича | Длина | Ширина | Высота |
|---|---|---|---|
| Стандартный размер кирпича | 230 мм | 110 мм | 76 мм |
| Внутренний кирпич (Maxibrick или Fastwall) | 305 мм | 90 мм | 162 мм |
| 2 рядовых кирпича | 290 мм | 90 мм | 162 мм |
Стандартный размер кирпича – лицевой кирпич
Наиболее распространен лицевой кирпич, который в основном используется для наружных стен.
Этот тип кирпича повышает эстетику дома и не требует цементной штукатурки сверху. В наши дни люди выбирают этот кирпич, чтобы придать своему дому классический или индустриальный вид.
Размер обычного лицевого кирпича: высота 76 мм, длина 230 мм, ширина 110 мм.
Лицевой кирпич износостойкий и очень прочный. Он может выдерживать экстремальные австралийские температуры, и плесень на них обычно не растет.
Размер кирпича внутренней стены
Внутренние стены в доме из двойного кирпича обычно используют более крупный кирпич по сравнению с наружным облицовочным кирпичом. Это связано с тем, что на укладку и возведение стен уходит меньше времени и труда. Стандартный внутренний размер кирпича: высота 162 мм x длина 305 мм x 9шириной 0 мм.
Этот тип кирпича не так устойчив к атмосферным воздействиям, как лицевой кирпич, и более доступен по цене. Его легче резать до размеров, необходимых при строительстве стен, а сверху его штукатурят или штукатурят.
Двухрядный кирпич
В связи с увеличением затрат на рабочую силу и техническое обслуживание двухрядный кирпич стал популярной альтернативой стандартному облицовочному кирпичу. Они в два раза выше, длиннее и чуть уже. Стандартный размер двухрядного кирпича: высота 162 мм x длина 290 мм x 9шириной 0 мм.
Этот кирпич так же долговечен, как и стандартный лицевой кирпич, но является более дешевой альтернативой, поскольку позволяет быстрее возводить стены
Что такое ряд кирпичей?
Кирпичный ряд соответствует стандартной высоте кирпича (76 мм) и раствору (10 мм), который скрепляет кирпичи над ним. Следовательно, шаг кирпича равен 86 мм.
Важно, чтобы толщина раствора составляла в среднем 10 мм. Это позволяет стандартным размерам дверей и окон вписаться в кирпичную кладку без необходимости переделки. Кроме того, ваш потолок может быть на уровне 25 рядов или 25 кирпичей, что составляет 2143 мм, что является стандартной высотой потолка.
Различия в размерах кирпичей
Несмотря на то, что существуют стандартные размеры кирпичей, не все кирпичи точно соответствуют стандартным размерам, потому что в процессе производства действует множество изменчивых факторов. В большинстве случаев это не будет заметно, это не изменит размер вашей комнаты и вам не стоит об этом беспокоиться.
Индикаторы, показывающие, насколько кирпич будет отличаться от стандартных размеров, называются размерными уровнями качества и имеют соответственно 3 уровня, а именно DW1, DW2 и DW0.
Таблица размеров кирпичного ряда
При установке кирпичной стены важно начинать с ровного и прямого нижнего ряда; Следующая таблица размеров кирпича была разработана, чтобы помочь при кладке кирпичей для стен для стандартного лицевого кирпича (230 x 110 x 76).
Эти размеры являются ориентировочными, вам могут потребоваться другие курсы в зависимости от вашего личного стиля и предпочтений.
| Кол-во блоков | Длина | Отверстие | Высота |
|---|---|---|---|
| 1 | 230 | 250 | 86 |
| 1,5 | 350 | 370 | |
| 2 | 470 | 490 | 172 |
| 2,5 | 590 | 610 | |
| 3 | 710 | 730 | 257 |
| 3,5 | 830 | 850 | |
| 4 | 950 | 970 | 343 |
| 4,5 | 1070 | 1090 | |
| 5 | 1190 | 1210 | 429 |
| 5,5 | 1310 | 1330 | |
| 6 | 1430 | 1450 | 514 |
| 6,5 | 1550 | 1570 | |
| 7 | 1670 | 1690 | 600 |
| 7,5 | 1790 | 1810 | |
| 8 | 1910 | 1930 | 686 |
| 8,5 | 2030 | 2050 | |
| 9 | 2150 | 2170 | 772 |
| 9,5 | 2270 | 2290 | |
| 10 | 2390 | 2410 | 857 |
| 10,5 | 2510 | 2530 | |
| 11 | 2630 | 2650 | 943 |
| 11,5 | 2750 | 2770 | |
| 12 | 2870 | 2890 | 1029 |
| 12,5 | 2990 | 3010 | |
| 13 | 3110 | 3130 | 1114 |
| 13,5 | 3230 | 3250 | |
| 14 | 3350 | 3370 | 1200 |
| 14,5 | 3470 | 3490 | |
| 15 | 3590 | 3610 | 1286 |
| 15,5 | 3710 | 3730 | |
| 16 | 3830 | 3850 | 1372 |
| 16,5 | 3950 | 3970 | |
| 17 | 4070 | 4090 | 1457 |
| 17,5 | 4190 | 4210 | |
| 18 | 4310 | 4330 | 1543 |
| 18,5 | 4430 | 4450 | |
| 19 | 4550 | 4570 | 1629 |
19. 5 | 4670 | 4690 | |
| 20 | 4790 | 4810 | 1714 |
Экономичные кирпичные стены — журнал Masonry Magazine
Январь 2016
Джим Брайя
Изображения предоставлены General Shale кладочный материал. Тем не менее, мнение, что кирпич предназначен только для более дорогих проектов и ударит по бюджету экономных строителей, просто неверно.
Если подумать, как продаются изделия из каменной кладки, то легко понять, почему люди могут не понимать, сколько на самом деле стоит каменная кладка. Почти каждый компонент, входящий в кирпичную стену, продается на другой основе. Кирпич продается тысячами, раствор — мешками, шпалы — ящиками, песок — тоннами, а домашняя пленка и гидроизоляция — рулонами. Кроме того, каменные работы оплачиваются тысячами.
Спецификации коммерческих проектов часто содержат скидку на стоимость кирпича в стоимости тысячи кирпичей.
Этот тип надбавки на стоимость кирпича не имеет смысла для контроля затрат, потому что кирпич с более высокой стоимостью за тысячу может привести к более низкой стоимости стены за квадратный фут. Практически все остальные строительные материалы, включая другие виды облицовочных материалов, продаются квадратными метрами.
Потребители, строители и архитекторы понимают стоимость квадратного фута, что облегчает сравнение таких продуктов, как материалы для облицовки стен. После того, как все компоненты, используемые в кирпичной стене, переведены в стоимость квадратного фута, люди часто удивляются тому, что кирпич намного доступнее, чем они думают. На самом деле, когда кирпич оценивается по квадратным футам, стоимость очень конкурентоспособна.
Размер кирпича является еще одним важным фактором при рассмотрении общей стоимости кладки стен. Например, стоимость установки кирпича большого размера K/S может быть на 25 % меньше, чем стоимость установки модульного блока размера M/S.
Как правило, более крупные блоки обычно более экономичны в установке. Этот факт давно известен в коммерческом строительстве, где кирпич общего размера признан одним из самых рентабельных блоков для установки. Блоки большего размера требуют меньшего количества кирпича для укладки и меньшего количества соединений, и, как правило, требуют меньше движений каменщика на квадратный фут.
При переходе с одного размера кирпича на другой необходимо учитывать несколько соображений.
Часто возникают следующие вопросы:
- Как другой размер влияет на структуру облигации?
- Как будут поворачиваться углы?
- Согласятся ли каменщики заложить новый размер?
- Нужно ли менять размер перемычки?
Кирпич большого размера — хороший пример того, как размер кирпича может обеспечить существенную экономию средств. На квадратный фут стены требуется всего 5,76 кирпича размера «queen-size» по сравнению с 7,85 кирпича модульного размера. Кирпич с большей лицевой поверхностью также требует меньше раствора и сокращает время укладки.
Средний кирпич размера «queen size» весит примерно на 1/4 фунта меньше, чем модульный размер, что облегчает работу каменщика и может значительно снизить транспортные расходы. Большая площадь лицевой стороны кирпича размера «queen-size» также предлагает покупателю премиальный внешний вид. Переход от модульного размера к размеру «queen-size» может привести к экономии затрат на стену на 15 и более процентов.
По этим причинам большой размер кирпича стал очень популярным среди строителей. Из-за уменьшенной глубины кровати размера «queen-size» блок не поворачивается на 1/2 подвижного соединения, но это не повод для беспокойства по поводу установки. №
Наиболее распространенный метод укладки кирпича большого размера заключается в том, чтобы «закрепить» угловые блоки и уложить кирпич на 1/2 или стандартную бегущую связку. Обрезание углов просто означает, что чередующиеся угловые единицы должны быть обрезаны примерно на 3/4 дюйма. Затем оставшуюся часть кирпича укладывают по простой схеме 1/2 бегущей связки.
Другой вариант — «сжать» углы, когда каменщик постепенно вытягивает кирпич в положение 1/2 скрепления, изменяя толщину раствора. Оба варианта были использованы с хорошими результатами, но предпочтительным был бы метод срезанных углов.
Еще один распространенный вопрос: что делать с уменьшенной глубиной кровати (2 ¾ дюйма по сравнению с 3,5 дюймами) по отношению к воздушному пространству, размеру перемычки и каркасному карману. Все эти проблемы легко решить. Для жилого строительства воздушное пространство должно поддерживаться на уровне одного дюйма, что отодвинет кирпич на 3/4 дюйма от каркасного кармана модульного размера. Кодексы жилых зданий требуют «номинального» однодюймового воздушного пространства, которое функционирует как дренажное пространство для выхода воды из ограждающей конструкции. Конструктивная способность типичных гофрированных кирпичных шпал основана на воздушном пространстве не более одного дюйма, поэтому воздушное пространство в один дюйм установлено как минимальное, так и максимальное, и его не следует изменять.
Сохраняйте воздушное пространство в один дюйм и используйте положения о выступах в коде, чтобы выдвинуть стенку на 3/4 дюйма над верхними двумя-тремя рядами, чтобы сохранить карман.
Дополнительный часто задаваемый вопрос: что делать с солдатами, бегущими над окнами, поскольку при использовании солдат кирпичи королевского размера выходят иначе, чем кирпичи модульного размера. Опять же, решение простое: совместите кирпич, обрезанный до 4,5 дюймов, с рядом уключин.
Кирпич размера «queen-size» имеет глубину основания 2 3/4 дюйма по сравнению с 3,5 дюйма для кирпича модульного размера, поэтому можно использовать стальную перемычку с более короткой горизонтальной ногой. Поскольку кирпичи размера «queen-size» весят на 20-25 процентов меньше, чем кирпичи модульного размера, можно использовать перемычки меньшего размера, что приводит к еще большей экономии средств.
Подобная экономия средств достигается при использовании кирпича большого размера. Кроме того, все пункты, связанные с заменой кирпича большого размера на кирпич модульного размера, также могут быть применены аналогичным образом при использовании кирпича большого размера.
