Кирпичная кладка своими руками в полтора кирпича
- Фото: Кирпичная кладка своими руками в полтора кирпича
Содержание
- 1 Формирование углов
- 2 Укладка базового ряда
- 3 Внутренний слой кирпичной кладки в полтора кирпича
- 4 Связка стены арматурой
- 5 Укладывание внешнего слоя
- 5.1 Похожие материалы
Кирпичная кладка в полтора кирпича чрезвычайно популярна при возведении построек с двумя и более этажами. В частности, потому что она может обеспечить непревзойденное качество и устойчивость всей конструкции. Подобный элемент обладает толщиной в 38 см. параметр определяется полной длиной и шириной материала, а также величиной швов, в основе которых лежит цементный раствор.

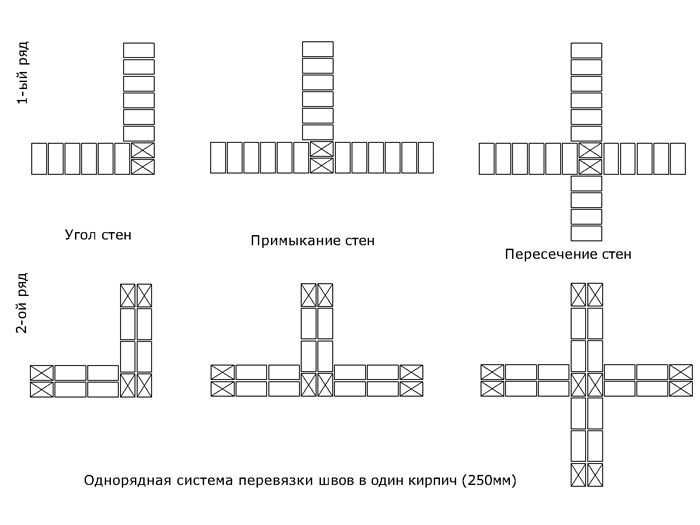

Формирование углов
Такое действие, как создание углов является первым этапом при кладке в полкирпича. Начинается этот процесс с укладывания какого-либо одного угла, а дальше переносится на все остальные. Превышение уровня стен происходит на 3–5 рядов.
Укладывание боковых кирпичей должно быть только перпендикулярным. Регулирование положения материала осуществляется при помощи специального угольника. Следует отметить, что контроль толщины шва также необходим. Для этого чаще всего используется гребенка. Допустимо также применение специального шпателя, обладающего шипами.
Укладка базового ряда
После завершения предыдущего действия формируется базовый ряд. Начинается он с внутренней стороны, материал укладывается исключительно плашмя. Эталонная рейка применяется здесь для контроля такого параметра швов, как толщина. Следует отметить, что сам материал должен обладать толщиной не более 1 см. Вторым слоем уже является внешний, здесь кирпич ставится на ребро. После создания первого ряда возводится вторая колонна. Нужно отметить, что подобное действие осуществляется по всему периметру строения.
Внутренний слой кирпичной кладки в полтора кирпича
Формирование внутреннего слоя схоже по принципу с созданием углов.
В частности, параметры здесь практически одинаковые, но технология и подход совершенно иные. Кладка в полтора кирпича проводится в одно время по обоим слоям стены. Капроновая нитка способствует в этом случае выравниванию внутренней поверхности. Заделывание швов полностью лучше всего не осуществлять, иначе будет иметь место обратный процесс, который трудно назвать эффективным. Создание последующего ряда смещается на половину ширины материала.
Связка стены арматурой
Внутренний слой в таком случае, как правило, дополнительно укрепляется различными металлическими элементами, которые еще называются арматурой. Она находится в самих швах, обеспечивая тем самым прочность всей без исключения конструкции. Нужно также отметить, что для лучшего формирования такого процесса требуется армировать еще и внешний слой. В таком случае кладка будет действительно качественной и прочной.
Укладывание внешнего слоя
Перед формированием внешнего слоя лучше всего с наружной стороны стены натянуть нитку, по которой, собственно, и будет происходить весь процесс.
Зазор, который обладают внутренний и внешний слой, заделывается песком и цементом, а материал смещается в половину длины. Бывает и так, что декоративная отделка предусматривает под собой лишь наружный слой. В таком случае его швы полностью заделываются наравне с общей поверхностью.
|
Кирпичная кладка. Виды кирпичной кладки. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Кирпичная кладка основана на выполнении базовых правил, иначе не будет достигнута необходимая прочность и монолитность всей строительной конструкции.
Само понятие «кирпичная кладка» существует столько же времени, сколько известен сам кирпич во всех своих проявлениях. ● Независимо от качества кирпича,
1. 2. Боковые грани кирпичей
3. Вертикальные продольные и
При кладке стен без использования при этом
●
●
●
●
●
|
| ||||||||
|
Для связи: [email protected]
| ||||||||||
Плоскости рядов должны быть
После шести рядов ложковой кладки
Кирпичи в сплошной кладке
Поперечное
В результате
В объёме всей кладки
датчик кирпичной кладки, связь и калькулятор количества
?
Постоянно показывать полное меню
Прилепленное менюПросмотр завершенных проектов!
?
Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)
Поделись этим!
Рассчитать толщину кирпичной кладки, связь и количество
См.
также: Калькулятор свода каменной кладки с полномасштабным шаблоном для резки
| Введите общую высоту и оптимальное соединение кровати, затем перетащите ползунок соединения кровати, чтобы увидеть все размеры соединения кровати и параметры датчика, которые равномерно соответствуют высоте. Стены высотой 10 мм с полноразмерными кирпичами.
| |||||||||||||||||||||
Калибр Регулируется по высоте с мм Соединения:
Стандартный калибр с стыками мм:
Возможные высоты проема, подходящие для Скорректированный калибр:
Нажмите Diagrams to PDF , чтобы создать и распечатать PDF (в масштабе 100%).
Сложите и используйте для разметки измерительного стержня или профиля по 3 ряда за раз.
Каждый третий курс отмечен красным цветом, поэтому вы можете время от времени проверять прогресс, чтобы убедиться, что вы не ползете вверх или вниз, когда отмечаете.
В этой калибровочной таблице используются скорректированные размеры стыков кровати в соответствии с общей высотой и курсами, рассчитанными выше.
Кирпичная кладка с торцевыми надрезами и всеми вариантами резки + подгонки
Введите длину стены и, если есть затворы, выберите Отрегулировать изгибы по размеру целых кирпичей , чтобы увидеть размеры изгибов, которые подходят для полных кирпичей и половинок.
| Длина стены, подходящая для цельных кирпичей с 10-миллиметровыми перемычками Отрегулируйте перемычки для соответствия целым кирпичам
| ||||||||||||||||||||||
? Затворы (разрезы) и полукирпичи | |||||||||||||||||||||||
Бегущий Бонд — мм Преступники:
Возможные значения ширины раскрытия, подходящие для Бонда:
Проверьте свой бонд (с 10-миллиметровыми накладками), чтобы узнать, что вы получите в конце 1-го курса? (изложено)
Измерьте расстояние от конца последних полных носилок, которые вы уложили, до конца стены и введите Last Gap , чтобы рассчитать посадку на конце.
Если у вас есть порезы, но вы находитесь в пределах плюс-минус 10 мм от установки целых кирпичей (или половинок), он сообщит вам, насколько нужно открыть или закрыть, чтобы удалить порезы и получить полные кирпичи.
При измерении общей длины стены добавьте 10 к фактической длине стены, а затем введите значение «Последний зазор». (допускает первого преступника)
| Последний разрыв | ||||||
В Real Life Construction , в заостренном конце (там, где он на самом деле построен), иногда то, что непосвященный счел бы самым тривиальным из «расчетов», может оказаться самым сложным.
Классический пример тому — кирпичная кладка Gauge and Bond.
Кирпичи изготавливаются по определенным размерам, которые соответствуют стандарту Gauge (вертикальный интервал) и Bond (горизонтальный интервал), которые легко рассчитываются.
В Австралии стандартные кирпичи имеют длину 230 мм и высоту 76 мм с раствором для швов толщиной 10 мм как для постельных (горизонтальных), так и для изнаночных (перпендикулярных) швов.
Таким образом, 10 рядов (рядов) кирпичей высотой 86 мм в ряду (76 кирпичей + 10 рядов), очевидно, составляют 860 мм.
И 10 кирпичей длинной (1 ряд) по 240мм на кирпич (230 длинных + 10 перп) это 2400мм — Легко. Но это НЕ.
На каждом конце стены нет минометного преступника, поэтому вы теряете 1 преступника (10 мм) за ход.
Таким образом, длина 10 кирпичей на самом деле равна 239.0. Ничего страшного — это достаточно легко допустить.
Но что, если (как, к сожалению, почти всегда бывает) длина стены не подходит для всех носилок (полноразмерных кирпичей).
Что, если вы дойдете до конца, и там будет зазор, скажем, 40 мм. Срез 40 мм будет смотреться не очень хорошо, а стена будет слабее с небольшим срезом прямо на конце.
Итак, нам нужно сделать некоторые «расчеты».
Во-первых, если стена имеет длину, скажем, 40 кирпичей, мы могли бы открыть каждый перп на 1 мм (до 11 мм — едва заметно) и 40-миллиметровый зазор в конце исчезнет.
Но мы уже положили 40 кирпичей. Нам пришлось бы вернуться и переложить их все с немного большим (или, может быть, меньшим) размером преступника.
А что, если стена всего в 20 кирпичей в длину — кирпичей недостаточно, чтобы выровнять лишние 40 мм — преступники будут слишком большими.
Что ж, в этом случае мы бы просто удалили последний уложенный кирпич, положили половину кирпича (летучая мышь) в конце, затем измерили и положили закрытие (вырезанный кирпич) между последним подрамником и концевой битой.
Но подождите, в зависимости от общей длины стены и длины кирпича, это закрытие может быть немного больше, чем концевая летучая мышь (полкирпича).
Таким образом, в конце стены все стыки будут очень близко друг к другу по горизонтали. Это не годится — выглядит плохо и ослабляет стену.
В этом случае, а это случается часто (закон Мерфи), мы убираем еще один подрамник перед концевой битой, измеряем теперь больший зазор, делим на 2, вычитаем 3 преступника и разрезаем 2 застежки.
Wallah — теперь все работает и выглядит нормально.
Но было бы здорово, если бы мы знали все это, все варианты и размеры перпов и торцевых пропилов до того, как начали укладывать 1-й ряд?
Вот почему мы называем наши калькуляторы «настоящими» — потому что именно это они и делают — с анимированными диаграммами «в масштабе» и всеми возможными доступными опциями ДО того, как вы начнете класть кирпичи.
Введите длину кирпича и толщину стыка, и вы получите масштабную диаграмму всех кирпичей в ряду с идеально подходящими размерами кромок и размерами торцов — с текущими измерениями, чтобы проверить, как вы идете, когда кладете кирпичи вдоль стены.
Вы также получаете все возможные варианты настройки размеров суставов, которые могут подходить для полных носилок (выберите один, чтобы пересчитать и заново нарисовать диаграмму).
Это все происходит вживую. Перетащите ползунки, чтобы настроить размеры фигур, длину стены и т. д., и расчеты будут мгновенными, а диаграммы мгновенно перерисовываются, поэтому они анимируются. Вы можете ВИДЕТЬ результаты вживую, когда настраиваете вещи.
Это может просто повысить вашу эффективность, уменьшить потери и повысить качество (а также избавить вас от ругательств)
Попробуйте — это может быть даже весело.
Курс представляет собой один ряд кирпичей.
Ширина колеи — вертикальное расстояние каждого ряда.
Связка (в данном контексте) — это горизонтальное расстояние между кирпичами в каждом ряду.
Швы кровати представляют собой горизонтальные швы раствора и определяют Калибр . Обычно они составляют 10 мм, но иногда их можно немного отрегулировать, чтобы целые ряды соответствовали заданной высоте.
Швы Perp представляют собой перпендикулярные швы раствора и определяют Скрепление . Обычно они составляют 10 мм, но иногда их можно немного отрегулировать, чтобы целые кирпичи соответствовали заданной длине.
A Подрамник представляет собой кирпич полной длины.
Летучая мышь — это полукирпич . Полукирпичи имеют ширину кирпича и рассчитаны на 1/2 длины подложки — 1/2 стандартной ширины шва 10 мм.
Это общий стандарт, и он означает, что когда у вас есть возвращающийся угол, КОНЕЦ кирпича становится половинкой угла.
Также корректно будут работать простенки и перемычки с 10-миллиметровыми выступами.
Если вы немного отрегулируете размеры зазоров, чтобы они соответствовали заданной длине стены или панели, половина кирпича останется такой же, как для стандартного 10-миллиметрового шва.
Это немного изменит ширину швов на концах стен или в углах.
A Крышка представляет собой обрезанный кирпич, предназначенный для заполнения последних зазоров, в которые носилки не подходят.
Если застежка менее чем на 40 мм длиннее, чем летучая мышь, стыки застежки на застежке и летучей мыши будут слишком близко друг к другу, поэтому добавляется дополнительная застежка, чтобы увеличить горизонтальное расстояние между застежками.
