Радиусные фасады (типовые параметры), подбор петель для радиусных фасадов

Содержание

Введение

В настоящее время существует великое множество стилей и дизайнов кухонных гарнитуров. К радости современных хозяек, уже далеко ушли от стандартных форм напольных и навесных шкафов. Невзрачные, тусклые дверцы из ЛДСП, однотипные декоры и ручки остаются только в воспоминаниях и на старых фотографиях. Сегодня во владении хозяек кухонные гарнитуры любых стилей, форм и красок! Мы можем увидеть, как незаменимую классику с фасадами из натурального дерева, так и современный урбанизм, уходящий от эталонных форм и пышных излишеств. В моде сейчас встроенные кухонные гарнитуры с угловыми шкафами, которые во многих случаях закрываются радиусными фасадами. Гнутые дверцы изготавливают как из МДФ для модернистской стилистики, так и из массива со шпоном для неотъемлемой классики.

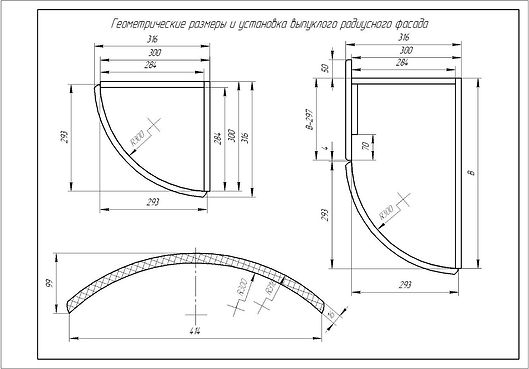

Типовые параметры радиусных фасадов

Встроенные кухни требуют определенного расчета и проектирования размеров шкафов, а соответственно, и дверей к ним. Это ведет к перенастройке оборудования всякий раз для производства той или иной детали мебели нестандартного размера, и как следствие – удорожание всего гарнитура. Поэтому многие производители придерживаются типовых параметров для изготовления фасадов, в том числе и радиусных. Гнутые дверцы применяются все-таки не так часто, как прямые, поэтому диапазон их стандартных параметров имеет меньше вариантов. Такая характеристика, как материал изготовления, для округлого фасада ограничивается только двумя видами – это МДФ (ХДФ) и натуральное дерево (массив и шпон). Но данных материалов достаточно для производства различного вида и стиля мебельных гарнитуров. Единственный минус – это невозможность изготовить гнутые дверцы для мебели эконом-класса в производстве которой участвует только ЛДСП.

Следующий параметр для описываемых фасадов – это размеры. Диапазон типовых размеров для радиусных дверей имеет выбор вариантов меньший, чем для прямых дверей. Гнутые фасады изготавливаются обычно с такими значениями высоты: 536, 573, 716, а также 956 и 1316 мм., а ширина выбирается из стандартных параметров прямых дверей и измеряется по боковым кромкам. Еще один немаловажное значение – это радиус изгиба. От него зависит в кухне обеспеченность безопасности и эргономичности эксплуатации. Данная характеристика также стандартизирована. Чаще всего производители применяют радиус R-240 мм.

Подбор петель для радиусных фасадов

Мебельный рынок в настоящее время предлагает широкий ассортимент и разнообразие видов петель для мебельных фасадов. По техническим характеристикам петли делятся на те, в которых есть встроенный доводчик, и те, которые без него. Есть петли для накладных дверей, которые собой закрывают торцы боковых стенок каркаса. Имеются и для смежных, при использовании которых, фасад на половину закрывает край боковины шкафа. А также есть петли для вкладных дверей, они применяются, когда дверь не выступает за пределы каркаса шкафа по глубине.

Также навесы существуют и для угловых дверей, с углом +30⁰, +45⁰ и +90⁰. Последние, с углом 180⁰ (или +90⁰) применяются для установки обсуждаемых в данной статье гнутых фасадов. Такие петли ещё называются инверсными, а производители мебели обозначают их как петли для «фальш-панели». При установке такой петли, дверка образует прямую линию со стенкой, на которую устанавливается.

При установке радиусного фасада на данные петли не редко возникает проблема с дохлопом двери. Фасад не закрывается до конца, даже если петля выбрана с доводчиком. Данная неприятность возникает вследствие неправильной геометрии шкафа или дверцы. Для того, чтобы не переделывать фасад и не тратить дополнительные ресурсы времени и средств, проблема решается установкой петель с еще большим углом дохлопа или изменением высоты монтажной планки с помощью клиновой планки. Представленная статья должна послужить помощником как производителю мебели для кухни, так и хозяйке, которая будет властвовать ею, в подборе необходимого размера гнутого фасада и его правильно установки на месте, если применение такового необходимо в конструкции гарнитура.

Примечание

Вклад участников

Фугарев Иван Викторович, сотрудник компании ТБМ.

Петли для фасадов. Область их применения и установка

Предлагаю рассмотреть (как и было обещано в предыдущем посте), какими могут быть мебельные петли, под какие фасады они используются, и какие из них используются чаще всего.

Итак, петля представляет собой механизм, посредством которого распашная дверца модуля крепится к коробу.

Уже по самому определению, можно понять, что это довольно ответственные элементы мебели, и от них, в некоторой мере, зависит качество того или иного изделия.

Дверцы на проектируемой мебели, могут быть самыми разными по установке.

Они могут быть накладными, полунакладными, вкладными, угловыми, глухими, карусельными, нестандартными, короче, самыми разнообразными.

Так вот, под каждый вид крепления фронта, существуют свои петли (а если таковых в природе нет, то их можно «подогнать» под нужный угол. Но об этом – позже).

Мы рассмотрим варианты крепления фронтов, которые встречаются в подавляющем большинстве случаев.

Накладные

Это фронт, который полностью перекрывает лицевую сторону короба.

Он крепится на накладных петлях.

С их помощью, он полностью перекрывает боковину короба (разумеется, за исключением зазора), к которому она крепится.

В закрытом состоянии, установочный угол (угол, образованный между боком короба и плоскостью фасада) равен 90 градусов.

Угол открытия (угол между боком короба и плоскостью фасада в открытом положении) равен 110 градусов.

Этот вариант используются, когда нужно просто перекрыть короб одним или двумя фасадами, которые крепятся к его боковым стенкам.

Полунакладные

Это разновидность накладного фронта с тем лишь отличием, что установленный на полунакладные петли, он перекрывает бок короба (на который установлен) на половину (не считая зазоров).

Установочный угол и угол открытия в этом случае, такой же, как и у накладного.

Полунакладные петли (они еще называются «срединными») используются в том случае, когда фасады крепятся к общей перегородке, и должны открываться в разные стороны.

Если в этом случае использовать накладные, то фронты будет невозможно установить, так как каждый из них, будет стремиться перекрыть перегородку (на которую он крепится) полностью.

Внутренние (вкладные)

Они находятся внутри короба, и не накладываются на боковины. Они могут крепиться как к бокам короба, так и к его перегородкам (в этом смысле вкладные фасады универсальны). Установочный угол этой петли – 90 градусов, угол открытия – 100 градусов.

Угловые фасады 45 градусов

Они используются на угловые короба, ширина боковых деталей которых одинакова (например, такой короб).

Установочный угол используемой в этом случае петли равен 45 градусов, угол открытия – 95 градусов.

Глухие

В некоторых случаях, фронт приходится крепить не к боковой детали короба, а к его накладной планке, расположенной в лицевой плоскости короба.

Для этих целей, применяются штольные петли (их еще называют «глухими»).

Они имеют установочный угол 180 градусов, и угол открытия – 90 градусов.

Приведенные здесь размеры установочных углов и углов открытия – приблизительные, так существует множество вариаций этой фурнитуры (одного вида), выпускаемых разными производителями.

Теперь мы понимаем принципы крепления фасадов на короба, и можем более детально рассмотреть сами петли и их врезку, но, чтобы у вас не возникло «каши» в голове, сделаем этот обзор в другой раз.

Виды мебельных петель

Существует множество видов петель с разным функциональным предназначением, позволяющим крепить фасад под разными углами и разным «нахлестом» на корпус шкафов и внутрь корпуса. Рассмотрим основные виды мебельных петель с фото, используемые для ДСП, МДФ и массива.

Виды мебельных петель по конструкции

Петель, навесов, используемых для крепления распашной дверцы к коробу шкафа или тумбы, существует множество. В основном в современном мебельном производстве используют четырехшарнирные петли, позволяющие регулировать фасад сразу в трех плоскостях:

Все они состоят из двух соединяющихся между собой частей – чаши с коленом и ответной планки. Нередко ответную планку называют крепежной или монтажной. В данной статье речь пойдет именно о четырехшарнирных петлях.

Другие виды мебельных петель можно объединить в одну большую группу как «безчашные».

Прежде всего, это всем известные по крепежу межкомнатных дверей и фасадов в старой мебели рояльные, карточные, штырьевые, пяточковые петли. В современной мебели они используются редко. Например, рояльные, карточные и врезные петли могут служить для крепления столешниц к базе, подвижных ножек в столах-книжках. Для обычных шкафов используют латунные декоративные петли в качестве дополнительного декора.

Накладные петли, не требующие сверления фасада. Здорово выручают, когда толщина материала, выбранного для фасада, не позволяет установить (врезать) четырехшарнирную петлю – из-за глубины чаши. Недостаток таких петель один – жесткое крепление, не допускающие регулировки в трех плоскостях, как у четырехшарнирных.

Петли для крепежа специфичных фасадов. Например, сборные фасады из алюминиевой рамки разной ширины устанавливаются на специальные петли – приобрести их можно вместе с профилем. Обратите внимание, что также как и обычные четырехшарнирные петли, они могут быть накладными и внутренними, предназначенными для угловых шкафов 45, 135, 180 градусов и фасадов, закрывающих полторца корпуса.

Виды четырехшарнирных мебельных петель

По конструкции, по тому, как чаша с коленом скреплена с ответной планкой, четырехшарнирные петли мебельные могут быть трех видов:

- Slide—on— части петли вставляются друг в друга и соединяются с помощью фиксирующего винта, имеющего специальные насечки, благодаря которым даже в ослабленном состоянии он надежно «держит» соединение. Данный вид петель является самым распространенным.

- Clip—on — части петли соединяются простым защелкиванием, безвинтовым способом. Фасад можно снять и установить без использования каких-либо инструментов – достаточно потянуть за защелку. Петли clip-on еще называют петлями быстрого монтажа.

- Key—hole– на плече чаши с коленом имеется отверстие, напоминающее по форме key hole – замочную скважину. Крепеж плеча и планки осуществляется за счет пропускания головки фиксирующего винта сквозь это отверстие.

Независимо от конструкции, все вышеперечисленные виды делятся соответственно своему предназначению и способу монтажа – какой фасад используется в мебели и каким образом он крепится к корпусу.

Петли 90 градусов

*Обозначение 90 градусов в данном случае условно, служит для маркировки петель, открывающихся под прямым углом. На самом деле, ход дверцы несколько больше, достигает порядка 105-120 градусов при открытии. Некоторые производители и продавцы фурнитуры могут маркировать данный вид не «петля 90», а, например, «петля 110» — никакой ошибки здесь нет.

Накладная (внешняя) петля 90 градусов отличается прямым «плечом», без изгиба. Используется для фасадов, полностью закрывающих торцы боковых стенок корпуса (без учета технологического зазора, который может составлять 1-5 мм).

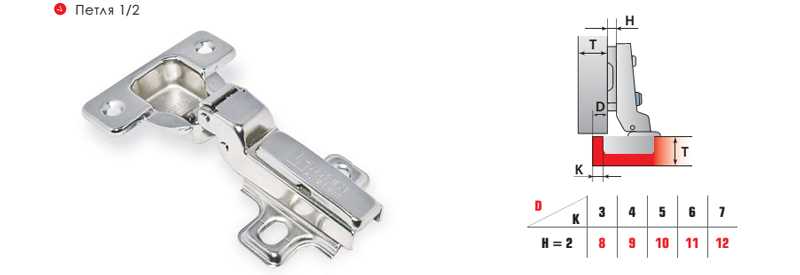

Полунакладная (срединная, полувнешняя) петля 90 градусов, плечо чаши с коленом отличить можно по изгибу средней величины. Используется редко. Например, в кухонных двухрядных горизонтальных шкафах для крепления нижней дверцы и в трехстворчатых гардеробах для крепления срединного фасада.

Вкладная (внутренняя) петля 90 градусов отличается большим изгибом на «плече», благодаря которому осуществляется вынос вкладной дверцы при открывании за пределы корпуса. Используется редко. Например, в офисной мебели, в которой корпус сделан из утолщенного ДСП 22 мм и внутренний фасад подчеркивает эту деталь.

Петли 180 градусов

Прямая (штольная) петля для фальш-панелей предназначена для крепления фасада к боковине, которая находится в той же плоскости. Чаще всего используется в угловых кухнях, при использовании соответствующего углового модуля мойки.

Карусельная (краб, крокодил, трансформер) петля 165 градусов узнаваемая по характерной сложной форме колена чаши, благодаря которой обеспечивается развернутое открытие дверцы относительно корпуса – практически до 180 градусов. Также может быть накладной, полунакладной и вкладной. Отличается формой плеча.

Виды угловых петель

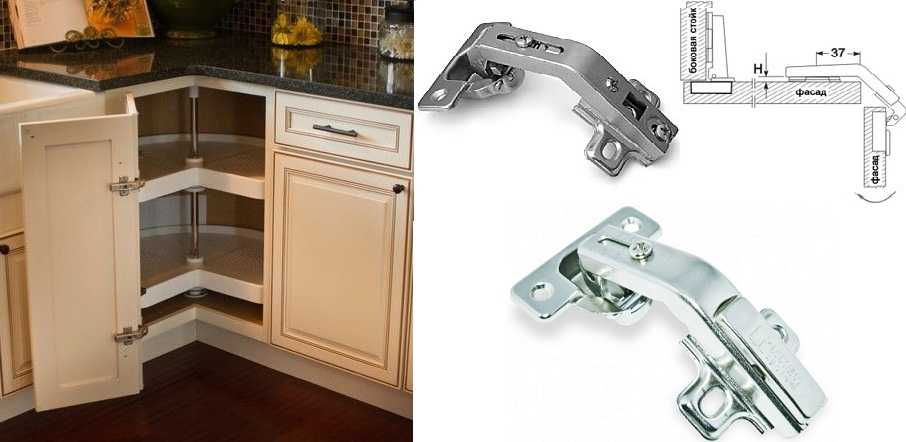

Угловая петля 30 градусов «прижимает» фасад, расположенный под углом 90+30 градусов относительно корпуса. Используется чаще всего в скошенных торцевых шкафах кухонных гарнитуров или гардеробах. Угол установки – 120 градусов. Некоторыми производителями маркируется по углу установки, т.е. называется петля 120 градусов.

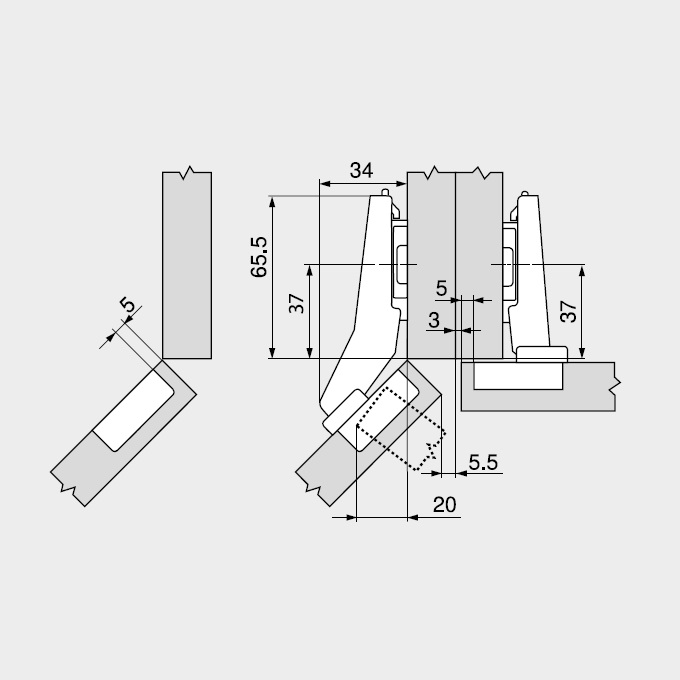

Угловая петля 45 градусов используется в трапециевидных одностворчатых и двухстворчатых шкафах – например, кухонных или гардеробных. Аналогично предыдущему виду, может называться по углу установки – петля на 135 градусов.

Угловая петля 120-135 градусов чаще всего служит соединением двух фасадов, скрепленных между собой под прямым углом в 270 градусов, отрывающихся «гармошкой». В данном случае к корпусу дверца без ручки крепится на карусельную петлю из предыдущей категории.

Угловые петли с отрицательным углом открывания используются крайне редко, из-за конструктивных особенностей: торцевые шкафы, как правило, служат окончанием ряда мебели и открывать дверцу удобней с другой стороны. Но бывают проекты, в которых целесообразней реализовать и противоположное решение.

На фото приведены основные виды мебельных петель стандартного типа, без доводчиков, обеспечивающих плавное закрывание. Петли с доводчиками классифицируются аналогично – в зависимости от типа фасада и угла установки относительно корпуса. Отличаются внешне от стандартных только формой плеча, вовнутрь которого встроен специальный амортизирующий движение механизм. Также доводчик может быть не встроенным, а накладным – как, к примеру, предлагает такой производитель, как Blum. Но основная масса предложений на рынке все-таки не предполагает возможности усовершенствования. Поэтому если вы настроены устанавливать фасады с плавным закрыванием, без раздражающего стука, приобретайте фурнитуру с доводчиками сразу. Правда, и стоит она несколько дороже. Перед покупкой рекомендую ознакомиться с обзором по мебельным петлям с доводчиками.

Отдельная группа мебельных петель — для стеклянных фасадов, со сверлением и без сверления стекла. Обзор по петлям для стекла здесь.
