Как закрыть трубы в ванной разные варианты: Как спрятать трубы в ванной? – 6+ рабочих способов

Как спрятать трубы в ванной и улучшить её эстетической вид

Ванная комната — территория повышенной влажности. По гигиеническим условиям она является зоной с особыми условиями эксплуатации, требующими организации исключительного подхода в построении, последующем обслуживании и ремонте.

Прошли те времена, когда для качественного ремонта туалета и ванной комнаты достаточно было хорошо выбелить потолок и аккуратно покрасить стены, трубы и стояк. Сейчас же канализационные и водопроводные коммуникации не должны оказываться «на глазах», иначе вид этого помещения будет «казенный». Современный дизайн и материалы помогают эстетически привлекательно скрыть трубы в ванной комнате и туалете.

Проблематика по этому поводу создает немало вопросов ещё до начала ремонта. Ведь нужно тщательно изучить обстановку, определиться с развязкой коммуникаций и строительно-монтажными работами, соблюдая технический регламент — доступность ко всем участкам спрятанной проводки, счетчикам, аварийным кранам не должна иметь препятствий в любое время.

• Трубопроводы в ванной
• Правила скрытия
• Что можно закрыть
• Куда доступ нужен обязателен
• Основные правила
• Варианты спрятать трубы
• Укладка в стены
• Сантехнический короб
• Фальшстены
• Роллеты
• Мебель
• Видео
• Заключение

Трубопроводы в ванной

О количестве трубопроводов в ванной комнате, собственно почему и уделяется особое внимание в этой статье, можно судить хотя бы поверхностно, исходя лишь из числа объектов на этой ограниченной территории, потребляющих в относительно больших объемах водный ресурс:

1. Непосредственно ванна — в процессе наполнения ее и слива отработанной воды, коммуникации имеют практически максимальную нагрузку;
2. Если санузел совмещённый — установленный унитаз потребует отдельного внимания при прокладке коммуникаций и их сокрытии;
3. Раковина — в маленькой ванной, при очень ограниченном пространстве, многие умываются и моют руки над ванной, но в основном этот вид мойки присутствует в санузле каждой квартиры;
4. Стиральная машина — очень современно устанавливать этот агрегат в кухонный гарнитур, но предпочтение все же остается за расположением стиралки именно в ванной комнате, как в месте сосредоточения объектов санитарного назначения;

Разводка труб в ванной комнате

Правила скрытия

Следует учитывать, что некоторые участки трубопровода и соединений в нем являются надежными, позволяющими смело скрывать их, а другие напротив — требуют постоянного свободного доступа для регулярного обслуживания, планового контроля стабильности работы.

Что можно закрыть

Полностью закрывать трубы и их соединения, не опасаясь надобности в работе с ними до ремонта, можно следующих конструктивных особенностей:

1. Варианты труб из стали и соединений из этого материала;
2. Водопровод из паяной меди;
3. Пресс-фитинги из металлопластика, обжимка которых производится специальными клещами. Причем качество фитингов не должно вызывать сомнений;
4. Пластиковый водопровод, который монтируется с помощью характерной пайки;

Куда доступ нужен обязателен

Ревизионная дверца — даст доступ к скрытым соединениям труб

Резьбовые соединения как стальных, так и других видов труб, а также резьбовые металлопластиковые фитинги, собираемые слесарными ключами, не нужно делать недосягаемыми для быстрого доступа — это может обернуться серьезными последствиями, заметить которые удастся далеко не сразу. Соответственно, подобное может привести к серьёзным осложнениям.

Для начала необходимо определиться с оптимальной схемой разводки. При планировании сокрытия трубопроводов нужно учитывать, что маршрут водоканалов должен быть кратчайшим и учитывать диаметр труб, гидроизоляцию, возможность штробления стен, материал, толщину и тип простенка, наличие арматуры, толщину стяжки в полу.

Основные правила

Итак, толковый хозяин обязан соблюдать все основные правила для исправной работы коммуникационных систем:

1. Количество соединений нужно свести к минимуму: жидкость — субстанция очень коварная и доставляет множество хлопот. Если не удержать ее протекания — «вода дырочку найдет», говорится в старой русской пословице;
2. Нужно стремиться к тому, чтобы все соединения в системе подачи воды и канализации — различные муфты, колена, переходники — были изготовлены из того же материала, что и трубы;
3. Нужно предусмотреть специальные ревизионные люки, чтобы свободный доступ к вентилям и кранам всегда давал возможность ревизии узлов основного назначения в системе;
4. Необходимость использования изолирующих материалов в местах, где на трубах будет образовываться конденсат, неоспорима: ванная комната подвержена перепаду температур, вследствие чего является зоной повышенной влажности — зная это, хозяйственный человек не забудет в нужных областях использовать, к примеру, гидроизол.

Варианты спрятать трубы

Способов спрятать трубы в ванной существует много. Конструктивно они могут решаться следующими вариантами:

1. Уложить трубы непосредственно в стену помещения;
2. В коробах различного уровня и конфигурации;
3. В фальшстенах;
4. С помощью роллетных ставней;
5. С помощью мебели.

Укладка в стены

[warning]Горизонтальное штробление в панельных домах строго запрещается правилами техники безопасности![/warning]

Укладка труб в стену требует специальных инструментов для работы. Обязательно создаётся схема, обозначающая расположение путей водопровода. На стену наносится специальная разметка, по которой будет производиться штробление. Эта карта прохождения коммуникаций должна впоследствии, при ремонте, в обязательном порядке учитываться, чтобы не произошло серьезной аварии местного масштаба.Штроба должна соответствовать размерам, наиболее подходящим для идеального размещения трубы. Если это будет канал, проводящий горячую воду, то штробу следует делать несколько большего размера, так как сильный нагрев подразумевает возможное расширение трубы.

Как спрятать трубы в стене

Вообще, штробление, как вид подготовки канала для укладки в нем труб, является хорошим методом только в начальной стадии ремонта — если процесс преображения помещения уже закончен, то уже не получится спрятать трубы, не причиняя урона чистовой отделке. Ведь в стене будет выбираться специальная полость под дальнейшую прокладку трубопровода.

Замазывание штробы

Опять-таки, не каждый участок коммуникации можно разместить в стене — например, канализационный стояк или лежак просто размером диаметра может быть больше толщины перегородки. Даже подрезать кладку или панель на такую глубину является очень грубым нарушением целостности конструкции всего здания, вследствие чего результат может быть не только плачевным, но даже призвать к административной или уголовной ответственности.

Сантехнический короб

Спрятать трубопровод в короб — прекрасный, очень распространенный дизайнерский способ. Форму короба можно сделать квадратной или одно-, многоуровневой. Выполнить защиту коммуникаций можно из пластика или гипсокартона. Причем на последний из материалов можно укладывать кафель. Короб можно протянуть от пола до потолка. Многоуровневый вариант позволит сохранить свободное пространство.

Трубы за сантехническим коробом

Фальшстены

Фальшстены служат разделительным элементом интерьера для комнаты достаточно больших размеров. Внешне ей можно сделать облицовку в том же стиле, что и основной, с использованием пластика, декоративной штукатурки или кафеля. Такие стены по форме могут быть обычного плана и косые. В наклонном варианте трубы закрываются такой конструкцией под углом к несущей стене. В фальшстены прекрасно монтируются смотровые окна для необходимого технического обслуживания коммуникаций.

Трубы в фальшстенах

Роллеты

Если вместо одной из стенок короба или в фальшстене установить сантехнические рольставни, то в аварийном режиме можно будет легко получить доступ к спрятанным трубам. За такими закрывающими элементами можно создать оригинальный шкафчик, где будут храниться всевозможные домашние мелочи и даже небольшие инструменты. А если в семье есть маленький ребенок, то спасительным вариантом будет тот факт, что бытовая химия окажется надёжно спрятанной за роллетными ставнями, запертыми на ключ. Ни в установке роллетов, ни в сочетании их по цветовой гамме с основным тоном проблем обычно не возникает.

Мебель

Если вы планируете установить раковину с тумбой, то она прекрасно закроет все коммуникации. Есть тумбы специально приспособленные для этой цели — отсутствие задних стенок, укороченные выдвижные ящички. Даже если это не так, то тумбу довольно просто можно доработать под свои нужды.

Трубы спрятанные за мебелью

Экран под ванну скроет коммуникации подведённые к ней. Только он должен быть либо съёмным, либо содержать сантехнические дверцы, для доступа к сливу ванны.

Видео

Видео о том как сделать ремонт в ванной:

Заключение

В заключение хотелось бы обратить Ваше внимание на то, что ванная комната хоть и имеет специфическое назначение и является довольно интимным местом, однако требует достаточного привлечения к себе внимания, как к неотъемлемой части индивидуального жилья.

Разумеется, чтобы наслаждаться приятным чувством радости за красоту и комфорт своего санузла, нужно устранять видимые недостатки интерьера комнаты. И сокрытие труб в ванной будет частью этого процесса. Задействовав все резервы своей фантазии, Вы сможете превратить ванную в один из секторов красоты квартиры, где удобство гигиенического ухода за телом станет приятным времяпрепровождением и даже частью досуга.

Как спрятать трубы в ванной: маскируем коммуникации

Ко всей бытовой технике, которая размещена в ванной комнате, подводятся трубы. Это трубы подачи холодной и горячей воды, канализации. Такое количество труб не позволяет выполнить современное оформление.

Чтобы ванная комната выглядела эстетично и привлекательно нужно спрятать все коммуникации. В статье мы расскажем, как спрятать трубы в ванной и какие есть способы для этого.

Содержание

1. Виды труб и их назначение
2. Какие элементы трубы не стоит маскировать
3. Требования к материалам для отделки
4. Способы закрыть трубы
5. Легкие способы маскировки
6. Короб из пластиковых панелей
7. Короб из гипсокартона или фальш стена
8. Облицовка кафельной плиткой
9. Монтаж труб в стену
10. Сантехнические роллеты

Виды труб и их назначение

Прежде чем рассмотреть различные способы маскировки труб, необходимо рассмотреть какие трубы бывают. Нельзя просто спрятать все трубы, не зная, какими свойствами они обладают, какой у них срок службы, надежность и износостойкость.

Допустив такую ошибку, можно через некоторое время получить большие проблемы. Начиная от неработающей техники до затопления соседей.

Рассмотрим, какие виды труб бывают и можно ли их полностью скрыть, а какие частично.

1. Металлические трубы. К ним относятся стальные, медные и нержавеющие. Надежные, долговечные. Минус – сложность и дороговизна монтажа. Стальные трубы еще можно встретить в некоторых квартирах или частных домах. Вариант с медными или нержавеющими трубами более надёжен, но намного дороже. Не рекомендуется прятать резьбовые соединения. Так как со временем соединение может дать течь.
2. Пластиковые. Сегодня одни из самых популярных типов труб для монтажа водопровода и отопления. Просты в монтаже, легко соединяются с помощью пайки, долговечны. Как и металлические трубы можно скрывать за исключением резьбовых соединений.
3. Металлопластиковые. Популярность таких труб несколько уменьшилась. Они также просты и удобны в монтаже. Но все соединения выполняются с помощью резьбовых фитингов, которые нельзя прятать. Также материал может повредиться в результате сгиба.

Какие элементы трубы не стоит маскировать

При маскировке труб водопровода, надо быть очень внимательным и осторожным. Ошибка будет стоить очень дорого. Ведь придется в случаи утечки демонтировать отделочный слой и после ремонта все восстанавливать.

Итак, можно прятать в короб, за пластиковые панели, заделывать в стену нержавеющие, медные и пластиковые ПВХ трубы. На счет стальных труб я бы не советовал, особенно прятать современные стальные трубы. Качество некоторых вариантов оставляет желать лучшего.

Нельзя закрывать, и оставлять без доступа следующие элементы:

• любые резьбовые соединения;
• счетчики;
• фильтры.

Требования к материалам для отделки

Некоторые требования к материалам, которыми решено выполнить скрытие труб в ванной:

1. Влагостойкость. Ванная комната относится к помещениям с повышенной влажностью. Материалы для отделки нужно выбирать только те, которые не впитывают влагу, не деформируются при попадании воды на их поверхность.
2. Небольшой вес. Материал должен крепиться на легких каркасах из дерева или металла, не рекомендуется применять каркасы больших размеров, так как нужно обеспечить максимальную полезную площадь ванной комнаты, санузла.
3. Материал должен быть устойчивым к различным химическим веществам при чистке поверхности.

Установка инсталляции унитаза своими руками: пошаговая инструкция монтажа

Хорошим вариантом для этой работы можно отнести следующие отделочные материалы:

• МДФ-плиты декоративные;
• гипсокартон влагостойкий;
• пластиковые панели стеновые;
• 3D-панели гипсовые, имитируют различные виды строительных материалов — дерево, кирпич, природный камень.

Способы закрыть трубы

До начала работы в обязательном порядке проверяется надежность работы коммуникаций. Осматриваются все соединительные узлы, сами трубопроводы на возможность утечек.

Какая ванна лучше: акриловая или стальная, какой сделать выбор

Устранить возможные неисправности и только после приступать к работе по закрытию коммуникаций. В противном случае для ремонта придется демонтировать часть финишной отделки.

Рассмотрим, как спрятать трубы в ванной под плитку.

Легкие способы маскировки

Если в санузле или ванной комнате не делается большой ремонт, а Вы просто решили немного все обновить, то можно все спрятать быстро и дёшево. Чтобы все скрыть, можно использовать краску или выполнить декорирование труб коммуникаций.

1. Покраска. Можно использовать краску и сделать трубы менее заметными, либо наоборот, выделить их и сделать их частью интерьера. Для этого подойдёт краска для покраски батарей, она не желтеет при нагревании. Также хорошо подойдут алкидные, акриловые или водно-дисперсионные краски.

2. Декорирование. Тоже не сложный и не дорогой вариант. Декорированием можно дополнить и подчеркнуть стиль оформления ванной комнаты. Для отделки можно использовать веревку, декоративные элементы.

3. С помощью мебели. Для того чтобы закрыть коммуникаций хорошо подойдет правильно размещенная мебель. Различные шкафы, пеналы, тумбочки.

Короб из пластиковых панелей

Популярный материал, чтобы скрыть коммуникации уже не один десяток лет. Также ПВХ панели применяются для отделки стен и потолка. Имеет ряд преимуществ при легкости монтажа, обработке и стоимости. Большой выбор по цветовой гамме удовлетворит любого хозяина дома, квартиры.

Имеется один большой недостаток — горючесть, но это не актуально для ванных комнат, санузлов.

Все элементы панелей взаимозаменяемы, поэтому довольно удобны при частичном демонтаже во время возможных ремонтных сантехнических работах.
Каркасом тоже могут служить как деревянные рейки, так и профили металлические.

Душевая кабина: размеры, виды, как выбрать

Монтаж панелей следует начинать после установки к каркасу стартового молдинга.

Поочередно монтируются нарезанные панели в планку молдинга. Крепление выполняется саморезами, чтобы головки крепежа были не видны, саморез устанавливается в полку, которая будет перекрыта следующей пластиковой панелью.

Главное, кромки панелей должны плотно фиксироваться с ранее смонтированными элементами. После монтируется внешний молдинг и заделываются стыки каркаса у стен и пола.

Как скрыть трубы в ванной с помощью пластиковых панелей:

Короб из гипсокартона или фальш стена

Это довольно популярный материал для отделочных работ, хорошо обрабатывается, доступная стоимость. При выборе гипсокартона для ванной комнаты требуется только влагостойкий материал. Такие листы гипсокартона окрашиваются в зеленый цвет.

Монтаж гипсокартона выполняется по каркасу из металлического профиля:

• стоечные 60*27 мм;
• направляющие 27*26 мм.

Можно применить каркас из реек сечением не более 50*50 мм, только требуется обработка специальными составами для долгого срока эксплуатации.

Как сделать перегородку из гипсокартона своими руками

Основные этапы по устройству короба из гипсокартона:

• по стенам и полу выполняется разметка. Следует от самой сильно выступающей части коммуникации отступить около 30-50 мм и на этом расстоянии выполнить нужную разметку для короба;
• по разметке с помощью закрепления дюбелями выполняется установка направляющего и стоечных профилей;
• по каркасу выполняется закрепление отрезанных по нужному размеру отрезков гипсокартона. Фасадная часть материала располагается в сторону помещения. Гипсокартон крепится к элементам каркаса саморезами, следует обязательно немного скрыть саморез (около 1 мм) в поверхность материала;
• выполняется дверца — ревизия для доступа к коммуникациям;
• конструкция короба затирается, грунтуется и шпаклюется;
• затем выполняется финишная отделка короба.

Чтобы шпаклевка лучше закреплялась на возможных стыках отдельных листов гипсокартона, необходимо сделать фаску в местах стыков.

Для коробов отопления и горячего водоснабжения следует в верхней его части устроить отверстия для поступления теплого воздуха в помещение. Не лишним будет устройство внизу короба отверстия для определения возможных протечек.

Практичным выполнением финишной отделки таких коробов считается применение латексных красок, они отлично сопротивляются попаданию на поверхность влаги, не теряют свой истинный цвет.

Такие короба обычно выполняются после устройства чистого пола в ванной комнате. Чтобы не повредить плитку полов, следует в месте устройства отверстий для закрепления профиля, наклеить кусочек скотча и уменьшить обороты при работе с электродрелью.

Облицовка кафельной плиткой

Этот вариант частично похож на устройство коробов из гипсокартона. Только более трудоемкий и дорогостоящий вариант, но позволяет выполнить любое дизайнерское решение.

Рассмотрим, как закрыть трубы в ванной с помощью кафельной плитки. Это может выполняться следующим образом:

• разметочные работы;
• каркас из деревянных реек или металлического профиля закрепляется к полу, стенам или потолку;
• каркас обшивается влагостойкой фанерой;
• не забываются отверстия для доступа к счетчикам, запорной арматуре;
• поверхность фанеры покрывается армирующей сеткой;
• затем выполняется монтаж плитки;
• швы затираются и закрываются мастикой от образования грибка.

Монтаж труб в стену

Самый трудоемкий вариант, его можно назвать даже радикальным. Имеет свои недостатки при возможных аварийных работах, но зато практически не теряется полезная площадь ванной комнаты или санузла.

Для такого варианта в стенах выполняются специальные штробы, в которых и будут скрыты все коммуникации ванной.

Для этого варианта следует учитывать следующие моменты:

• в штробе не должно быть ни одного разъемного элемента;
• монтаж коммуникаций выполняется полипропиленовыми трубами и полипропиленовыми фитингами, которые свариваются в монолитное целое;
• обязательно применение поролоновых рукавов при монтаже труб горячего и холодного водоснабжения.

Подключение бойлера: все этапы установки

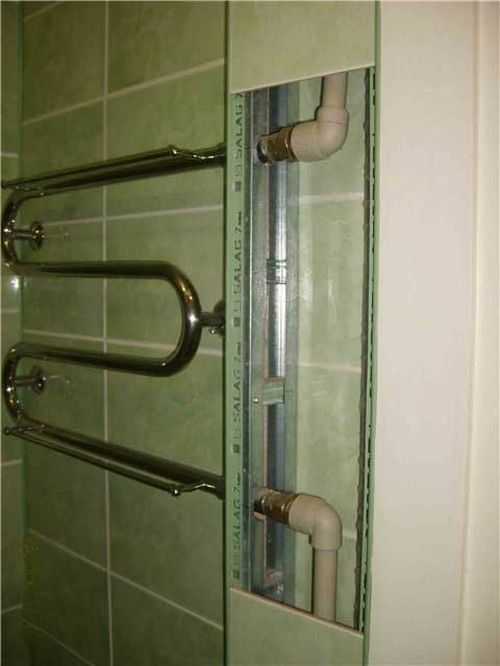

Такой способ позволяет спрятать трубы для полотенцесушителя. Если при ремонте такой способ подключения не предусмотрели, можно разместить и подключить полотенцесушитель около короба из гипсокартона или пластиковых панелей. Труба для подключения будет короткой и почти не заметной.

Холодный трубопровод при монтаже рукава избавляется от образования конденсата, а горячий трубопровод может расширяться от повышения температуры. Все это позволяет нормальную работу коммуникаций.

Далее выполняется заделка штроб и коммуникаций. Такое скрытие коммуникаций следует доверить только проверенным специалистам. При браке монтаже трубопроводов, ремонт отдельных участков будет довольно сложен и влечет иногда значительные финансовые расходы.

Сантехнические роллеты

Жалюзи или роллеты – являются очень удобным способом маскировки коммуникаций в ванной комнате. Они являются отличным способом обустройства доступа к счетчикам, фильтрам, соединений труб к стоякам.

Сантехнические роллеты или рольставни монтируются на каркас из гипсокартона фальш-стены или короба. Рольставни могут производиться различных цветов и размеров, что позволяет их красиво вписать в любой интерьер.

Это основные варианты для скрытия коммуникаций в ванной комнате. Выбор зависит от навыков и возможностей хозяев загородного дома или квартиры.

поршень не работает? 5 способов растворить отходы со стенок труб — Flo by Moen

В жизни мало моментов, которые были бы столь же разрушительными, как осознание того, что вы засорили свой унитаз. Это не только доставляет неудобства, но и может привести к беспорядку. Подходить близко к своему туалету, вероятно, последнее, что вы хотите делать.

Надеюсь, пара оборотов плунжера — это все, что вам нужно, чтобы вернуть все в рабочее состояние. Но иногда поршень просто не поможет. Вот почему мы собрали несколько альтернатив, которые вы можете попробовать в дополнение к использованию вантуза для устранения этих стойких засоров.

Для каждого из этих методов возьмите с собой пару перчаток. Чистить туалеты — грязное дело.

Прежде чем начать

Если вы не хотите, чтобы ваша ванная комната превратилась в опасное озеро сточных вод, первым шагом к устранению засора унитаза является перекрытие потока воды. За бачком унитаза находится клапан забора воды. Выключи это. В качестве альтернативы вы всегда можете залезть в бачок унитаза и убедиться, что откидной клапан плотно закрыт. Какой бы вариант вы ни выбрали, убедитесь, что это первый шаг, который вы делаете.

1. Сначала попробуйте плунжер

Мы рассмотрим некоторые варианты без плунжера, но плунжер всегда должен быть первым, что вы пробуете. Плунжеры, естественно, отлично подходят для прочистки унитазов, потому что они создают вакуум, который выталкивает все, что застряло в сливной трубе. Так что «окуните» вантуз в унитаз и получите хорошее уплотнение над трубой. Дайте ему несколько хороших толчков и тяг. Если не получится, то ладно. У нас есть много других вариантов, чтобы попробовать.

2. Если у вас нет поршня, сделайте его

Не каждый день удается сделать поршень своими руками, так что считайте себя одним из немногих смельчаков, если доберетесь до этого шага. Помните, что вантузы работают, создавая вакуум, и есть способы воссоздать эту функцию с помощью двух простых предметов, которые наверняка есть у вас дома: большой бутылки с водой и ножниц.

Возьмите большую (литровую) бутылку с водой и вылейте ее содержимое. Выпейте его, полейте растения, только не тратьте впустую. Когда вы закончите, закрутите крышку обратно на бутылке. Затем возьмите свои любимые ножницы и отрежьте дно бутылки с водой. Наденьте перчатки и погрузите дно бутылки с водой в трубу унитаза. Энергично нажмите и потяните импровизированный поршень столько раз, сколько вам нужно. В конце концов, он должен прочистить унитаз.

3. Горячая вода и средство для мытья посуды

Если вантузный метод не сработал, пришло время использовать несколько химических методов, которые не повредят вашу сантехнику. Начнем с горячей воды и средства для мытья посуды. Для этого метода (и следующего) вы должны убедиться, что у вас уже нет тонны воды в унитазе. Это означает, что вам, возможно, придется удалить немного воды вручную.

Налейте несколько галлонов воды в кастрюлю и бросьте ее на плиту. Вам нужна горячая вода — не совсем кипящая, но достаточно горячая, чтобы можно было сказать, заварите чай. Пока вода нагревается, налейте немного средства для мытья посуды в унитаз. Когда вода будет готова, налейте ее в миску. Сила горячей воды в сочетании с средством для мытья посуды должна разрушить любые накопления в ваших трубах.

4. Уксус и пищевая сода

Этот метод аналогичен предыдущему, за исключением того, что вы будете использовать уксус и пищевую соду, чтобы создать химическую реакцию, которая, как мы надеемся, отделит часть этого мусора. Помните вулканы, которые вы делали на уроках естествознания в 4-м классе?

Вам понадобится кастрюля с горячей водой, чашка пищевой соды и чашка уксуса. Насыпьте пищевую соду в унитаз. Затем понемногу добавляйте уксус, чтобы избежать перелива. Смесь должна сразу начать шипеть и пузыриться. Дайте смеси пищевой соды и уксуса подействовать волшебно в течение двадцати минут. Вы должны заметить, что уровень воды в унитазе становится все ниже и ниже. Наконец, добавьте кастрюлю с горячей водой.

5. Используйте дренажную змею (или сделайте ее самостоятельно)

Иногда единственный способ избавиться от засора — использовать твердый предмет, чтобы освободить препятствие. Если у вас дома есть сливная змея, используйте ее. Если у вас его нет и вы не хотите его приобретать, вы можете сделать дренажную змею своими руками, используя распущенную проволочную вешалку.

Вставьте змею или вешалку в трубу как можно глубже, перемещая ее из стороны в сторону. Он должен легко устранить препятствие. Обратите внимание, что настоящая дренажная змея будет более эффективной, если засор находится глубоко в трубе, поскольку в трубе есть P-образный изгиб, который может не пройти проволочная подвеска.

«Мой туалет постоянно засоряется!»

Каждый туалет время от времени засоряется, но что, если ваш туалет постоянно засоряется? Если вы живете в старом доме, ваши старые трубы могут быть покрыты годами и годами наращивания. Будь то жесткая вода, минеральные отложения или грубый материал для труб, который позволяет вещам прилипать, объем ваших труб со временем становится все меньше и меньше.

Что это значит? Это означает, что ваш туалет является своего рода барометром общего состояния вашей водопроводной сети. Если вы получаете необычно большое количество засоров, ваши трубы могут подвергаться риску еще более серьезных проблем, таких как утечки и разрывы. Некоторые утечки могут оставаться незамеченными в течение нескольких недель или даже месяцев, со временем нанося ущерб вашему дому.

Если у вас стареющая сеть трубопроводов, есть способ следить за состоянием вашей сантехники. С устройством Flo by Moen вы получаете постоянный контроль давления, расхода и температуры в водопроводной системе вашего дома. И вы немедленно получите уведомление, когда произойдет утечка, от больших разрывов труб до крошечных капель.

Варианты вентиляционных отверстий для сантехнических стоков

При добавлении или изменении сантехники во время работ по реконструкции трудно точно знать, как все будет сочетаться друг с другом, пока вы не откроете каркас и не проведете трубу, особенно вентиляционные. Поскольку добавление новых вентиляционных отверстий в старые стены и потолки может быть сложной задачей, в этой статье обсуждается несколько вариантов. Но сначала, вот несколько терминов, которые следует соблюдать прямо: Стек — это вертикальная труба. Если в штабеле есть отходы, это штабель грунта. Если дымовая труба пропускает воздух и никогда не несет воду, это вентиляционная труба.

Большинство вариантов вентиляции, описанных далее, являются примерами сухой вентиляции, при которой вентиляционная труба никогда не служит стоком для другого прибора. Но есть гибриды; например, если вентиляционная труба иногда осушает приборы над ней, это мокрая вентиляция. Влажные вентиляционные отверстия никогда не должны переносить почвенные отходы, и многие местные правила запрещают любые мокрые вентиляционные отверстия. Но когда это разрешено законом и вентиляционная труба на один размер больше, чем обычно, чтобы обеспечить хороший поток, влажная вентиляция может быть безопасной и рентабельной, поскольку для нее требуется меньше фитингов и меньше труб.

Обратная вентиляция

Обратная вентиляция (также известная как непрерывная вентиляция) — это метод сухой вентиляции, показанный в разделе «Обратная вентиляция (непрерывная вентиляция)», и он приемлем даже для самых строгих правил. Все светильники на чертеже имеют вентиляционные ответвления. В типичной установке сифон, скажем, унитаза впадает в среднюю часть сантехнического тройника. Отводной патрубок спускается от голени, отводной патрубок от верхнего. Когда отводной патрубок выходит из относительно горизонтального участка водосточной трубы, угол, под которым он отходит, имеет решающее значение. Он может идти прямо вверх или может уйти под углом 45°, чтобы обойти препятствие. Но он никогда не должен выходить со стороны водосточной трубы: если это произойдет, он может забиться отходами.

Вентиляционные ответвления должны подниматься на высоту не менее 42 дюймов над полом, прежде чем они начнут свой горизонтальный путь к вентиляционной трубе. Это измерение добавляет запас прочности на 6 дюймов выше высоты самого высокого приспособления (например, раковины, установленной на высоте 36 дюймов), поэтому нет опасности попадания отходов в вентиляционное отверстие. Поскольку ответвления вентиляционных отверстий ведут к вентиляционной трубе, они должны иметь уклон вверх не менее 1/4 дюйма на фут, хотя UPC допускает выравнивание вентиляционного отверстия, если оно находится на 6 дюймов выше заливного края приспособления.

На этом рисунке с обратным вентилированием все светильники имеют сухое ответвление, т. е. ни одно вентиляционное отверстие никогда не пропускает воду. Для светильников на первом этаже требуется 2-в. вентиляционное отверстие, потому что туалет 3-дюймовый. сливу требуется больше поступающего воздуха, чтобы выровнять его большой поток отходов.

Вентиляция трубы

Установка сантехнических приборов вокруг центральной трубы, вероятно, является самым старым методом вентиляции. На заре внутренней сантехники сантехники заметили, что светильники рядом с трубой удерживают воду в своих ловушках, а те (без вентиляции), которые находились на расстоянии, — нет. Вы можете вентилировать три сантехнических прибора (туалет, ванну и унитаз) через 3-дюймовый вентиль. вентиляционное отверстие стека без дополнительных вентиляционных отверстий — если вы правильно детализируете его, как показано в разделе «Вентиляция стека».

Примечание: При проветривании дымовой трубы никогда не ставьте унитаз выше других устройств дымовой трубы: при большем сливе могут сломаться гидрозатворы в ловушках малогабаритных труб. Если вам необходимо добавить светильники ниже тех, которые уже вентилируются, добавьте (или увеличьте) вентиляционные стеки и вентиляционные ответвления. Максимально допустимое расстояние от арматуры с вентиляцией дымохода до стога грунта зависит от размера трубы, обслуживающей конкретное приспособление (см. «Максимальное расстояние: рукав сифона до вентиля»).

Если достаточно близко к вентиляционному отверстию дымовой трубы соответствующего размера, приборы могут использовать его для вентиляции (см. таблицу «Максимальное расстояние: решетка ловушки до вентиляционного отверстия»). Примечание. Боковой вход, обслуживающий ванну, входит над входом в унитаз; эта группа приборов должна быть самой высокой в ​​стеке.

Вентиляционные туалеты

Поскольку они имеют самые большие сливные и вентиляционные трубы из всех приспособлений, туалеты могут быть самыми сложными для вентиляции. Если пространство под унитазом не является проблемой, используйте установку, подобную той, что показана в разделе «Вентиляция туалета», в которой 2-дюймовый. вентиляционная труба поднимается вертикально из комбинации 3 на 2, а 3-дюймовая. сток продолжается в дом основной. Слив унитаза диаметром 3 дюйма позволяет располагать вентиляционное отверстие на расстоянии до 6 футов от приспособления, как указано в таблице.

Если пространство ограничено, например, в ванной на втором этаже с отделкой потолка внизу, сливные и вентиляционные трубы должны спускаться менее круто (см. «Ограниченное пространство»). Здесь критической деталью является угол, под которым вентиляционное отверстие выходит из комбинации 3 на 2: это вентиляционное отверстие должно быть на 45° выше горизонтального поперечного сечения слива унитаза. Если оно меньше этого значения, выпускное отверстие может забиться отходами и больше не работать как вентиляционное отверстие. Важно отметить, что «горизонтальная» секция вентиляционного отверстия, которая проходит между отводом и дымовой трубой, должна иметь минимальный уклон вверх 1/4 дюйма на фут.

Поперечное сечение вентиляционных отверстий

Вентиляционные отверстия должны выходить из горизонтальных стоков под углом не менее 45°. Если угол взлета меньше 45°, отходы могут заблокировать вентиляционное отверстие.

Если у вас два унитаза, поставленные спиной к спине, вы можете сэкономить немного места, подобрав оба с помощью одного фитинга в виде пятерки (двойной комбо). От верхней части фитинга отправьте вверх 2-дюйм. или 3-в. вентиляция; из двух боковых розеток используйте две 3-в. канализационные трубы, обслуживающие туалеты; и используйте длинный гребень (или комбо) на дне, чтобы отправить отходы в основной сток. Этот фитинг — единственный способ разместить унитаз «спина к спине», и он весьма удобен при добавлении половины ванны, которая разделяет стену с существующей ванной комнатой.

Другие варианты вентиляции

Общие вентиляционные отверстия подходят, когда светильники расположены рядом или спиной к спине. Для этого типа вентиляционного отверстия обычно требуется фитинг в виде пятерки.

Петлевые вентиляционные отверстия обычно устанавливаются под островной стойкой в ​​центре комнаты. Слив раковины достаточно легко спрятать в напольной платформе, а вот вентиляционное отверстие, не имеющее ближайшей стены, через которую он мог бы выйти, требует некоторой изобретательности. Эта проблема решается с помощью контура, показанного на иллюстрации «вентилирование острова-раковины» ниже.

Вентиляция островной раковины. Вентиляционное отверстие с петлей — это один из утвержденных нормами способов вентилирования островной раковины. Петля должна выходить как можно выше под столешницу. Предварительная сборка петель облегчает строительство. Вентиляционное отверстие в ноге должно соединяться с петлей через комбинированный фитинг и иметь уклон вверх к штабелю не менее 1/8 дюйма на фут.

В дополнение к фитингам, показанным на чертеже, также обратите внимание на следующие факторы: поднимитесь как можно выше под прилавком и по крайней мере на 6 дюймов выше места соединения сифона и санитарного тройника, чтобы предотвратить сифонирование сточных вод из раковины. Вентиляционные части могут быть 11/2 дюйма. трубы, но дренажные секции должны быть 2 дюйма в диаметре, а дренажные секции должны иметь уклон вниз не менее 1/4 дюйма на фут.

Вентиляционные клапаны (AAV) представляют собой односторонние механические вентиляционные отверстия, предназначенные для устранения необходимости в обычных отводных вентиляционных отверстиях для приборов, расположенных слишком далеко от стены. Когда вода стекает из раковины, она создает частичный вакуум в трубах, сжимая пружину внутри AAV и всасывая воздух. Когда вода почти уходит и вакуум выравнивается, пружина растягивается и толкает свою диафрагму вверх, герметизируя наружный воздух еще раз и предотвращение выхода канализационных газов. Поскольку водосточные желоба с AAV не требуют боковых вентиляционных каналов или дополнительных проходов вентиляционных труб в крыше, они обеспечивают большую гибкость конструкции, при этом значительно экономя трудозатраты и материалы. Когда-то механические вентиляционные отверстия предназначались только для временного использования, но механизмы их клапанов были усовершенствованы, так что теперь клапаны притока воздуха принимаются основными строительными нормами, включая IRC.

Заделка вентиляционных отверстий

Чтобы уменьшить вероятность попадания вентиляционных газов в дом, вершины дымовых труб должны находиться не менее чем в 6 дюймах над верхней стороной крыши и не менее чем в 3 футах над любой частью светового люка или окна, которые могут быть открыт. Вентиляционная труба должна располагаться не менее чем в 12 дюймах по горизонтали от стены парапета, боковых стен слухового окна и т.п. Наконец, трубы должны быть правильно прошиты, чтобы предотвратить протечки крыши.
