Где установить розетку для духового шкафа и варочной панели: Правильно расположить розетки на кухне — где и сколько?

Розетка для варочной панели и духового шкафа

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Содержание

• Требования к проводке
• Расположение шкафа
• Кабель и защитный автомат
• Вилка для варочной панели
• Разъемы для варочной поверхности
• Место установки
• Схемы подключения
  • Однофазная схема на 220 Вольт
  • Трехфазная схема 380 В
  • Двухфазная схема на 380 Вольт
• Подключение панели без вилки
• Частые ошибки

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

1. Отключаем поступление тока в питающий кабель.
2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
4. На контактный разъем подключаем ноль.
5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

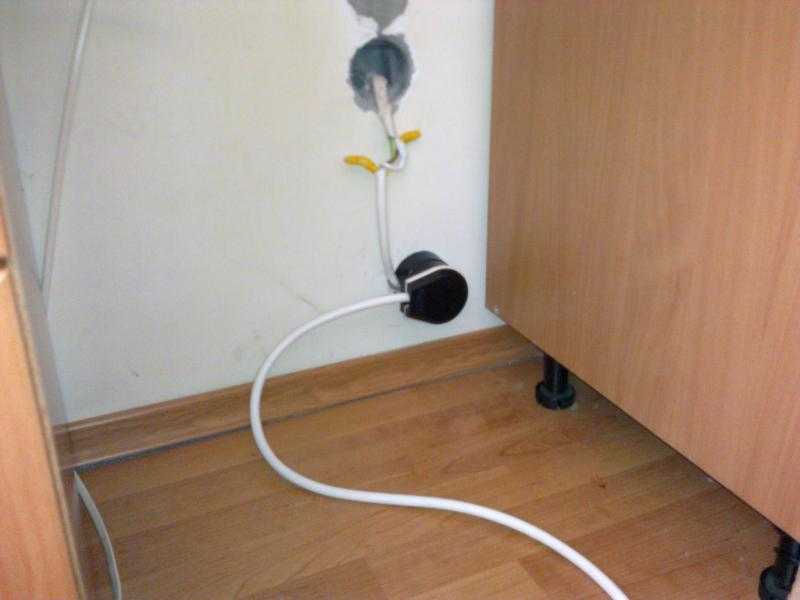

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
2. На L-3 ставим фазу C.
3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

1. С помощью гильз ГМЛ (гильзы медные луженые).
2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

для варочной панели и духового шкафа, для встраиваемой техники, на фартуке, над столешницей

В кухне часто повышено содержание водяных паров и регулярно меняется температура. В помещении находится техника, отличающаяся высокой мощностью. Розетки на кухне должны размещаться так, чтобы обеспечить безопасность эксплуатации и предотвратить попадание влаги.

Содержание

1. Выбор розеток с учетом силовой нагрузки электроприборов
2. Схема и правила размещения розеток
3. Для холодильника
4. Для рабочей зоны над столешницей
5. Для вытяжки
6. Для варочной панели и духовки/плиты
7. Для посудомоечной машины
8. Для подсветки
9. Проводка и защитная автоматика

Выбор розеток с учетом силовой нагрузки электроприборов

Прежде чем продумывать расположение розеток на кухне, нужно определиться с тем, какие приборы ставить в помещении. Они различаются по мощности: к примеру, у некоторых электроплит она может доходить до 15 киловатт. Иногда, помимо типичных кухонных приборов, в помещении ставят телевизор или кондиционер. Их тоже нужно учитывать при подсчете.

Определившись с перечнем техники, нужно выяснить, какую силовую нагрузку она создает в сумме. Это можно сделать, сложив потребляемые мощности всех приборов. Для техники, у которой они высоки, потребуется приобретать розетки, способные выдерживать столь большую нагрузку.   Обычно суммарная мощность приборов не превышает 7 киловатт. Если это не так, стоит подумать о вводе сети 380 В и организации нагрузки, распределенной по фазам.

Помимо мощности, которую может выдерживать розетка, при подборе нужно обращать внимание на степень защиты. Изделия должны быть приспособлены для монтажа во влажных помещениях. Если в доме есть дети, нужно оборудовать розетки защитными заглушками.

Сами

84.43%

Нанимали специалистов

5.74%

Вместе с мастером

9.84%

Проголосовало: 122

Схема и правила размещения розеток

Maleís hand writing in the document

Перед монтажными работами следует подготовить схему, на которой отображено расположение розеток. Размещение лучше продумать уже после покупки и установки гарнитура, ведь проект зависит от его конфигурации (угловой, стенка и т.д.) и от расстояний между разными предметами мебели и оборудования.

В плане дистанций и монтажа следует соблюдать нормативы:

• Для каждого прибора приобретается свой автомат в щитке, иначе повышается вероятность выхода из строя из-за подскочившего напряжения.
• Высота розеток над полом должна быть минимум 30 см. Наименьшее расстояние вниз от потолка – 20 см.
• Нельзя помещать гнезда прямо возле раковины. Минимальная дистанция от крана – 0,3 м во все стороны.

Размер розетки подбирают, ориентируясь на нормы дистанции. Если кухня тесная, можно использовать двойные конструкции с парой гнезд. Улучшить сочетаемость с интерьером можно, приобретя накладные панели, окрашенные в цвет гарнитура.

Для холодильника

Розетки на кухне для встраиваемой техники (к примеру, микроволновки) устанавливают так, чтобы обеспечить удобство монтажа каркаса и самого прибора. Это распространяется и на встраиваемые холодильники. За задней стенкой гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в соседнем шкафу. Высота расположения при этом составляет 30-70 см.

Если холодильник стоит отдельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее или левее. Тогда она будет доступнее, если холодильник понадобится выключить, его не нужно будет двигать. При необходимости розетку оборудуют стабилизатором напряжения.

Для рабочей зоны над столешницей

Розетки на фартуке обычно задействуют под малогабаритную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит нужное количество гнезд.

Минимальная высота их размещения над уровнем столешницы – 15 см. Часто в таких случаях гнезда размещают группами по 2-4 штуки в общей рамке. Они должны располагаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.

Для вытяжки

Над плитой монтировать розетку запрещается. Если вытяжка встроенная, можно поместить гнездо внутри шкафа. При этом расстояние до потолка должно быть не менее 0,3 м. В случае навесной конструкции можно заменить розетку выводом и произвести подключение вытяжки напрямую. При этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду или выводу).

Для варочной панели и духовки/плиты

Розетка для варочной панели и духового шкафа должна располагаться минимум в 0,3 м слева или справа от панели или плиты. Также важна дистанция от гнезда до труб газопровода (минимальная – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в разные розетки. Они могут находиться в соседнем шкафу или в нижней части кухни не менее чем в 0,3 м от пола.

Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При этом высота размещения составляет 0,55-0,7 м от пола.

Монтировать розетку прямо за духовкой не стоит. Включенная вилка создаст неудобство при размещении прибора.

Для посудомоечной машины

Посудомойка часто размещается возле раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству. Важно установить его так, чтобы на него не попадала влага при мытье рук, продуктов и повседневных делах. Также не следует монтировать его по соседству с  водорозеткой. Все то же самое касается размещения гнезда для стиральной машины.

Для подсветки

Подсветка требует розеточного гнезда и выключателя. Установить его лучше всего на фартуке в группе, обслуживающей мелкие бытовые приборы. Также можно сделать это внутри навесного шкафчика.

Валера

Голос строительного гуру

Задать вопрос

Общее количество розеток зависит от числа приборов. Оно может быть каким угодно, главное, чтобы общая мощность техники не превысила соответствующий номинал у розеток и электрических сетей. Если жильцам понадобилась большая нагрузка, придется прокладывать отдельные проводники, соответствующие техтребованиям. Также нужно знать, что перегрузка одиночной розетки способна привести к короткому замыканию. Поэтому нужно иметь группу отдельных линий для подсоединения.

Проводка и защитная автоматика

Монтаж электропроводки выполняют трехжильным кабелем с маркировкой «нг LS», указывающей на нераспространение возгорания и низкое выделение дыма. Минимальное сечение жил – 2,5 мм² (тогда как для освещения – 1,5 мм².). Лучше брать медный кабель – его жилы меньше нагреваются при работе, поэтому он обеспечивает более высокий уровень электробезопасности. К тому же, алюминиевая проводка требует большего сечения жил.

Монтаж может быть открытым или скрытым. Во втором случае потребуется штробление стен для создания специальных борозд.

Для каждой группы нужна распределительная коробка. Для смешанных комбинаций ее часто устанавливают над выключателем света (если их несколько, как правило, выбирается расположенный ближе к выходу). Коробку для розеточной группы располагают в удобной точке, примерно одинаково удаленной от запитываемых мест. Не стоит помещать ее за мебелью и в других труднодоступных зонах.

В отношении автоматики действуют следующие правила:

1. Из-за влажности воздуха и большого числа конструкций с корпусом из металла в щитке перед автоматами нужно установить УЗО ввода на электроток 30 мА.
2. Розеточные группы, к которым подключают технику до 3,5 кВт, требуют автоматов на 16 А, для устройств до 5,5 кВт – на 25 А.
3. Для варочной панели кабель и автоматику выбирают в зависимости от мощности. Например, для агрегата до 3,5 кВт подойдет стандартный провод ВВГнг LS 3х2,5, тогда как для устройств на 7,2-8,8 кВт нужны кабель с сечением 3х10 мм². и автомат на 40 А.

Не следует использовать на кухне шнуры-удлинители. Они повышают нагрузку на электропроводку и ведут к короткому замыканию, если на устройство попадет жидкость. Особенно опасно подключать посредством удлинителя холодильник.

Валера

Голос строительного гуру

Задать вопрос

Частая ошибка – нарушение техники безопасности: размещение розеток слишком близко к крану или плите, использование кабелей с поврежденной изоляцией. Также опасно, когда при монтаже не рассчитывают нагрузку на сеть, особенно при эксплуатации высокомощных приборов, на которую могут быть не рассчитаны провода. При работе с розетками и сетями необходимо отключать электричество на вводном автомате. Гнезда, расположенные возле источников воды, должны иметь достаточную защиту.

Как установить, подключить и подключить новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования или просто потому, что вы хотите модернизировать свою кухню . И это здорово, но…

Вероятно, вы читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простой работой с проводкой.

И хотя профессиональная установка электрической плиты сама по себе – непростая задача, существуют юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и погрузиться на территорию DIY.

Содержание

Электротехнические нормы и что они означают для вас

Начнем с того, что если ваша новая модель плиты мощнее той, что была у вас ранее, скорее всего, вам потребуется установить новую цепь, чтобы для питания прибора. Однако установка контура плиты может выполняться только электриком, сертифицированным по Части P!

С учетом сказанного, если вы можете использовать текущую электрическую цепь и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, так как эта процедура может привести к летальному исходу, если вы не будете осторожны .

Даже если вы знаете, что делаете, вам все равно нужно будет нанять квалифицированного электрика, который проверит вашу работу и выдаст вам Сертификат на малые электромонтажные работы. Невыполнение этого требования может привести к аннулированию вашей страховки на имущество, и вам будет сложнее продать свой дом.

Нужен мастер на все руки?

Введите свой почтовый индекс, чтобы узнать наши цены и наличие мест в вашем регионе.

Введите свой почтовый индекс
Добавьте действительный почтовый индекс, например. SE1 2-й

По вопросам о предлагаемых нами услугах посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Если после прочтения вы по-прежнему хотите выполнить установку своими руками, выполните следующие 6 шагов.

Шаг № 1. Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрические плиты требуют много энергии для работы, поскольку они выделяют большое количество тепла. Это означает, что вам необходимо приобрести предохранитель как минимум на 13 ампер, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 ампера (ознакомьтесь с техническими характеристиками вашего продукта, чтобы проверить его точное значение силы тока).

Поскольку вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить плиту к отдельной цепи . Эта изолированная система гарантирует, что ваш кухонный прибор постоянно потребляет достаточное количество энергии и что с ним совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный разъединитель.

Как упоминалось ранее, плиты — энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти гаджеты?

По сути, этот тип разъединителя гарантирует, что в случае короткого замыкания электропроводка плиты (включая нейтральный провод) больше не будет проходить под током. Это также означает, что вы не будете поражены электрическим током, если случайно прикоснетесь к своему прибору после события.

Обратите внимание, что мы говорим о двухполюсном разъединителе, а не просто о «переключателе» или «одинарном переключателе», которые также доступны на рынке. Для этого есть причина. Одиночные выключатели могут обесточить только провод под напряжением, но плиты потребляют столько энергии, что могут включить даже нулевой провод. С другой стороны, двухполюсные выключатели отключают оба провода для полной безопасности.

Шаг № 3: обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен толстым кабелем к так называемому блоку управления плитой. Тем не менее, , убедитесь, что ваша плита расположена в пределах двух метров от устройства, но не непосредственно под ним , чтобы предотвратить возгорание.

Если блок управления вашей плиты более новой модели, на нем, скорее всего, будут установлены неоновые огни. Они будут означать, когда устройство включено и проходит ли через него какой-либо ток.

Шаг № 4. Выберите кабель, соответствующий вашим кулинарным потребностям.

Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный кабель:

• Вам нужен кабель достаточной толщины.  Для большинства бытовых задач термостойкий кабель диаметром 2,5 мм обычно отлично справляется с этой задачей.
• Кабель должен иметь несколько проводов. Некоторые из наиболее часто продаваемых моделей поставляются с тремя проводами: синий провод для нейтрального тока, коричневый провод для тока под напряжением и оголенный провод, который отводит остаточный ток на землю внизу. Кабель обычно называют «2 жилы и земля» или «двойной и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно читайте официальное руководство и обращайтесь к профессиональному специалисту!

Шаг № 5: Примите во внимание «горячую зону» вашего устройства.

Горячая зона плиты — это, по сути, область, расположенная непосредственно над вашим прибором. Таким образом, перед установкой плиты в желаемом месте освободите ее от любых материалов, которые даже отдаленно воспламеняются, таких как дерево, обои, подвесной котел и т. д. и любые другие предметы, установленные на вашей кухне.  Это очень важно, когда вы только что сделали капитальный ремонт квартиры, включая свежую установку кухни, установку раковин, установку холодильника с морозильной камерой или установку любых других приборов, таких как стиральная или посудомоечная машина. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6. Подключите плиту к домашней электросети.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры предосторожности, пришло время подключить ваш прибор. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

Подсоедините кабель к задней панели плиты.

1. Найдите клеммную коробку на задней панели прибора и отвинтите пластину.
2. Подсоедините фазный (коричневый), нейтральный (синий) и заземляющий (зелено-желтый) провода в соответствующие гнезда (нейтральный — слева, фазный — справа, земля — в центре).
3. Затяните винты, чтобы закрепить провода, и снова установите заднюю пластину.

Подсоедините плиту к блоку управления плиты.

1. Проверьте, надежно ли подключен кабель плиты к вашему прибору.
2. Заблокируйте цепь плиты на блоке предохранителей небольшим навесным замком, чтобы никто не мог случайно щелкнуть выключателем, пока вы подключаете прибор.
3. Включите двухполюсный разъединитель, чтобы полностью обесточить плиту.
4. Поместите кусок винила или другого защитного покрытия под прибор, прежде чем ставить его на место, чтобы не поцарапать кухонный пол.
5. Используйте тестер напряжения, чтобы убедиться, что блок управления вашей плиты полностью отключен и с ним безопасно работать, затем удалите винты внутри соединений.
6. Аккуратно вставьте провода в соответствующие гнезда, затем вставьте винты обратно. При этом будьте осторожны, чтобы не перекрутить винты, т. е. не вкручивайте их под углом.
7. Наконец, завинтите изоляционный наконечник под проводку, чтобы надежно зафиксировать провода на месте.

В заключение:

Если вы точно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже небольшие электротехнические работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы работаете с особой осторожностью и с правильным мышлением.

Если, однако, у вас есть хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас. Да, вы заплатите немного больше за подключение вашей плиты, но мы все можем согласиться с тем, что безопасность не имеет цены, верно?

Установка и подключение электрической плиты

Руководство по установке и подключению электрической плиты. Как подключить плиту с помощью двухполюсного выключателя и безопасно подключить плиту. Этот проект будет применяться ко всем видам электрических плит, даже для подключения кухонных плит.

Электрическая плита является практически основным ингредиентом на большинстве кухонь, и будь то обычная домашняя плита или что-то более промышленное на коммерческой кухне, если вы обнаружите, что у вас ее нет, вы абсолютно сыты!

Если ваша старая верная электрическая плита наконец испустила дух, и вы ищете потенциальные замены и стоимость не только покупки новой плиты, но и ее установки, вы можете подумать; Ладно, сам установлю!

Прежде чем приступить к самостоятельной установке, необходимо рассмотреть несколько моментов.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь, чтобы получить дополнительную информацию.

Как установить электрическую плиту?

Установка или подгонка электрической плиты должна производиться на отдельной цепи. Электрическая плита не может подключаться к какой-либо другой цепи и должна управляться собственным предохранителем на потребительском блоке.

По этой причине, если это новая установка, т.е. вы не подключаетесь к существующему источнику питания, это считается установкой новой цепи и запрещено кем-либо, кроме квалифицированного электрика части P. Пожалуйста, смотрите наш проект в части P, если вы этого не понимаете.

Подсоединение кабеля плиты к электросети является последней частью этого проекта. При подключении плиты или работе с какой-либо электрической цепью соответствующий предохранитель в блоке предохранителей или потребительском блоке должен быть извлечен или выключен, прежде чем что-либо делать.

Также следует выключить питание на блоке управления плитой (если на нем есть выключатель). Это точка подключения, которую плита подключает к сети – подробнее об этом ниже.

Какой тип цепи используется в электрической плите?

Как мы уже говорили, электрическая плита должна быть включена в собственную цепь! Для этого от блока питания к блоку управления плитой (подробнее об этом ниже) идет кабель нужного сечения, а затем к плите идет еще один кабель нужного сечения.

Из-за того, что сама плита потребляет ток, кабель не проходит обратно к потребительскому блоку, как в кольцевой главной цепи.

Поскольку кабель не идет обратно к распределительному щиту или блоку предохранителей и фактически заканчивается в точке подключения к плите, такая цепь классифицируется как радиальная. Итак, электрическая плита работает по радиальной схеме.

Какой тип переключателя, кабеля и предохранителя/автоматического выключателя необходим для плиты?

Как мы уже упоминали выше, электрические плиты потребляют огромное количество тока из-за тепла, которое им необходимо производить для приготовления пищи и т. д. как и более толстый кабель и двухполюсный выключатель.

Если используемый предохранитель или автоматический выключатель недостаточно велик, чтобы справиться с током, потребляемым электрической плитой, он просто сработает, как только будет использован.

С другой стороны, если используемый предохранитель или MCB слишком большой, то в случае каких-либо проблем он может не сработать или перегореть в нужное время.

Точно так же, если используемый кабель недостаточно велик для питания плиты, она может легко нагреться и загореться!

Фактический размер требуемого кабеля может варьироваться и напрямую зависит от мощности конкретной плиты, с которой вы работаете (см. нашу таблицу размеров кабелей и проверьте номинальную мощность вашей плиты в руководстве по эксплуатации производителя).

В 99% случаев 6-миллиметрового кабеля T&E (сдвоенный и заземляющий) и 32-амперного предохранителя или автоматического выключателя должно быть достаточно, но, как уже говорилось, то, что на самом деле требуется, зависит от конкретного устройства, с которым вы работаете, поэтому вам нужно проверить и убедитесь, что схема, которую вы устанавливаете, или существующая схема подходит для работы!

Итак, как видите, использование правильного кабеля и предохранителя/автоматического выключателя для вашего прибора абсолютно необходимо.

Что касается используемого переключателя, это так же важно, как и выше. Все электрические плиты должен быть установлен с помощью двухполюсного выключателя !

При установленном на цепи стандартном выключателе при выключении он прерывает провод под напряжением цепи – выключатель разрывает соединение в проводе под напряжением.

В двухполюсном выключателе соединение с фазой и нейтралью разорвано, поэтому можно не бояться, что какой-либо остаточный ток вызовет удар током, когда выключатель выключен.

Блок управления плитой

Плита должна быть подключена к блоку управления плитой (как показано на рисунке ниже). Он должен быть подключен через кабель правильного размера, который, в свою очередь, подключен к предохранителю или автомату соответствующего размера в вашем потребительском блоке или блоке предохранителей.

Выключатель управления плитой со стандартной розеткой на 13 ампер

Блок управления плитой помещается в стандартную коробку для кровати, как розетка или выключатель, и может быть установлен заподлицо или на поверхности. Некоторые блоки управления плитой предлагают простые средства переключения, но другие включают в себя стандартную розетку.

Если в блок управления плитой включена розетка на 13 ампер, в цепи возникает дополнительная потребность в 5 ампер, и ваш кабель и выключатели должны отражать это увеличение.

Блоки управления плитой также обычно снабжены неоновой подсветкой для обозначения включения или выключения устройства и/или выключателя, а также для подтверждения наличия тока на подключенном приборе.

Следует отметить, что ваша электрическая плита должна быть установлена ​​в пределах 2 метров от блока управления плитой, однако из-за очевидного тепла, выделяемого плитой, ее никогда не следует устанавливать над ним, ее следует располагать немного сбоку. .

Какие существуют типы электрических плит?

Если вы новичок в рукоделии и сборке бытовой техники, вы можете подумать; Разве электрическая плита не просто электрическая плита? В ответ, не совсем, на самом деле существует три основных различных типа электрических плит:

• Отдельностоящие электрические плиты
• Встраиваемые электрические плиты
• Встроенные под электрические плиты

Основные различия между каждым из перечисленных типов плит выше описано, как и где они установлены.

Отдельностоящие электрические плиты

Как следует из названия, этот тип плиты, по сути, представляет собой автономное устройство и обычно имеет духовку в основании и три или четыре конфорки над духовкой.

Отдельно стоящие плиты обычно имеют ширину около 600 мм и устанавливаются в промежутке стандартной ширины между другими кухонными модулями или в конце ряда модулей.

Отдельно стоящая электрическая плита

Следует отметить, что иногда отдельно стоящие плиты крепятся к поверхности стены за ними с помощью цепи. Это делается для того, чтобы они не опрокинулись, если их потянуть вперед. 9№ 0003

Эта страховочная цепь является необходимым предохранительным устройством для отдельностоящих газовых плит, чтобы предотвратить падение плиты вперед и отрыв газовой трубы от стены, но иногда ее можно устанавливать и на отдельностоящие электрические плиты.

Встраиваемые электрические плиты

Встраиваемая (или устанавливаемая на уровне глаз) электрическая плита обычно устанавливается внутри стандартного каркаса кухонного гарнитура на высоте около 720 мм от уровня пола, отсюда и альтернативное название плиты, устанавливаемой на уровне глаз.

Требования к высоте, как правило, позволяют установить под ним шкаф или набор выдвижных ящиков.

Как вы, наверное, догадались, встроенная электрическая плита не имеет встроенных конфорок, поскольку они были бы слишком высокими для использования. Вместо этого отдельные газовые или электрические плиты устанавливаются в другом месте на кухне.

Они также доступны в виде одинарных или двойных печей.

Встраиваемая электрическая плита

Встраиваемая под электрические плиты

Как и встраиваемая плита, встраиваемая плита устанавливается в стандартный корпус кухонного гарнитура, но не на уровне глаз, а под кухонная столешница.

При покупке встроенной духовки очень легко допустить ошибку, перепутав встроенную духовку со встроенной духовкой, но они заметно отличаются тем, что встроенные духовки обычно имеют высоту около 880–890 мм. тогда как встроенные печи имеют высоту всего около 720 мм.

Как и встраиваемые плиты, встроенные плиты не имеют встроенной варочной панели. В большинстве случаев над встроенной духовкой устанавливается отдельная газовая или электрическая плита, чтобы создать впечатление, что они представляют собой единое целое, хотя на самом деле это не так.

Встраиваемая под электрическую двойную духовку

Независимо от типа духовки, с которой вы имеете дело, фактический процесс и принципы, связанные с установкой и подключением электрической плиты, должны быть примерно одинаковыми для каждого типа.

Что делать, если у меня газовая духовка или плита, нужен ли мне источник электричества?

Короче, да, наверное. Хотя основной корпус духовки или варочной панели может расходовать газ, есть и другие компоненты, для работы которых по-прежнему требуется электричество.

Многие современные печи и плиты снабжены вентилятором. Это означает, что у них есть встроенный в заднюю часть духовки вентилятор, который можно включить и который затем обдувает духовку генерируемым горячим воздухом, чтобы он равномерно распределялся по всему объему. духовка, в свою очередь, пропекается равномерно.

Эти вентиляторы чаще всего имеют электропитание.

Кроме того, большинство современных духовых шкафов имеют функцию таймера, позволяющую выключать духовку по истечении установленного времени приготовления. Это также, вероятно, потребуется электропитание для работы.

В случае с газовой плитой вы можете подумать; как это может нуждаться в электричестве для работы?

В ответ, сама плита будет полностью зависеть от газа, но воспламенитель, который искрит, чтобы зажечь газ, в большинстве случаев нуждается в электричестве, чтобы произвести искру.

Подключение электрической плиты

Если вы подробно ознакомились с вышеизложенным, то теперь вы должны быть хорошо осведомлены о правилах установки электрической плиты и о том, разрешено ли вам это делать.

Для целей этого проекта мы собираемся выполнить аналогичный обмен, например. старая сломанная электрическая плита для новой электрической плиты того же типа, в том же месте, но более эффективной и за счет этого требует меньше энергии для работы.

Как указано выше, принципы демонтажа старой плиты и подключения новой должны быть примерно одинаковыми, независимо от типа электрической плиты, с которой вы имеете дело.

Мы также знаем, что вся электрика в доме находится в хорошем состоянии и полностью работает благодаря недавней замене старого блока предохранителей на новый потребительский блок.

1. Выключите питание!

Как мы уже говорили несколько раз, но нужно повторить еще раз – , прежде чем мы что-либо сделаем, выключите питание !

Это означает отключение питания на блоке управления плитой, а также отключение цепи непосредственно в щитке или блоке предохранителей, например отключение MCB или вытаскивание предохранителя.

Это обеспечивает двойную защиту: если кто-то непреднамеренно снова включит питание в распределительном щитке/блоке предохранителей, вы по-прежнему будете защищены, поскольку выключатель управления плитой выключен.

Отключено питание на блоке управления плитой

2.

Снимите старую электрическую духовку

Перед тем, как установить новую духовку, необходимо снять старую.

Если вы работаете с отдельно стоящей плитой, то в большинстве случаев ее можно просто осторожно потянуть вперед, пока она не выйдет из углубления, в котором она находится.

В этом случае, поскольку мы работаем со встроенной плитой сначала нужно будет открутить, чтобы его можно было вытащить. Это также должно быть в случае со встроенной духовкой.

Во-первых, если в основании установлен цоколь, просуньте пальцы вверх и вниз и потяните его вперед, чтобы снять. Он должен быть просто прикреплен к ножкам устройства, поэтому он должен легко сниматься. Это только для того, чтобы избавиться от этого.

Цоколь под плитой, подлежащий удалению

Рекомендуется иметь под рукой пылесос, так как за цоколем может быть немного пыльно и грязно.

Затем откройте нижнюю и верхнюю дверцы духовки (если она есть) и внизу с каждой стороны вы должны где-то увидеть головку винта. Эти винты крепят плиту на месте. Используйте дрель/шуруповерт или отвертку, чтобы удалить каждый винт.

Снятие каждого крепежного винта, чтобы можно было снять плиту

Открутив все винты, осторожно потяните плиту вперед, и она должна начать выдвигаться из корпуса кухонного гарнитура.

Вытягивание старой электрической плиты, чтобы снять ее

Пока не вытаскивайте ее полностью, так как она может быть довольно тяжелой (40 кг и более). Попросите помощи, чтобы полностью вытащить старую электрическую плиту, но перед тем, как она выйдет полностью, опустите ее так, чтобы передний нижний край упирался в пол.

Это позволит вам точно видеть, что происходит позади плиты, с точки зрения длины кабеля, соединяющего плиту с блоком управления плитой.

Их должно быть более чем достаточно, если человек, который устанавливал старую плиту, сделал это правильно.

Потяните старую плиту вперед, пока не увидите кабель

Убедившись, что все в порядке и кабель достаточно провис, вытащите старую плиту и отложите ее в сторону, чтобы она не мешала

3.

Измерьте, чтобы проверить, подходит ли новая духовка

Прежде чем установить новую плиту на место для пробной посадки, рекомендуется быстро измерить ее, чтобы убедиться, что ваша новая плита действительно подходит.

В этом случае, поскольку над старой плитой была установлена ​​газовая плита, трубу подачи газа для плиты необходимо было учитывать применительно к новой плите.

Мы измерили старую плиту с точки зрения наклона задней части, предназначенного для размещения газовых труб и других возможных предметов, и сравнили ее с новой плитой.

К счастью, новая плита была немного короче по глубине, чем старая, а это означало, что наклон был немного больше выдвинут вперед.

Это означает, что было достаточно места для газовой трубы

Измерьте пространство для установки и старую плиту, чтобы убедиться, что новая плита подходит

Примечание : Если вы обнаружите, что ваша новая электрическая плита после установки загрязняет любые газовые трубы так как он немного отличается по размеру или форме от старого , НЕ НЕ пытайтесь отрегулировать его самостоятельно. Вам нужно будет связаться с зарегистрированным инженером по газовой безопасности, чтобы переместить трубу для вас

4. Отсоедините кабель от старой духовки

Прежде чем пытаться это сделать, еще раз убедитесь, что старая плита полностью обесточена!

Протяните кабель к задней части старой плиты до места, где она подключена. В зависимости от производителя и типа плиты это может варьироваться, но в основном кабель подключается к клемме определенного типа.

В данном случае он находился за металлической пластиной. Мы удалили винт, удерживающий пластину на месте, чтобы открыть соединительную клемму за ней.

Снимите крышку клеммы, чтобы открыть соединительную клемму

После того, как соединительная клемма будет открыта, мы можем продолжить и отсоединить ее. Используя отвертку, мы ослабили клеммы под напряжением, нейтралью и землей, а затем отсоединили кабель от клеммы.

Ослабьте клеммы под напряжением, нейтралью и заземлением и отсоедините кабель электропитания

5.

Хорошей очистки

Теперь, когда все убрано, было бы неплохо провести тщательную уборку. Вещи могут быть довольно грязными за плитами, так как их редко перемещают.

Пропылесосьте пыль и мусор, а затем хорошенько очистите все, используя подходящее универсальное чистящее средство.

Проведите тщательную уборку после снятия и отсоединения старой плиты

6. Пробная установка новой духовки

Прежде чем мы даже подумаем о подключении чего-либо, важно проверить установку новой плиты на место, просто чтобы убедиться, что все в порядке. Ну и хорошо.

С помощью второй пары рук осторожно поднимите новую плиту на место, а затем осторожно задвиньте ее обратно в корпус кухонного гарнитура.

Если все в порядке, новая скороварка должна вставиться достаточно легко. Если нет, вам нужно будет вытащить его обратно и проверить, чтобы выяснить, почему.

Совет : Чтобы новая плита легче скользила, нанесите немного полироли для мебели на основание и по бокам внутренней части корпуса кухонного гарнитура.

Установите новую плиту на место, чтобы убедиться, что она подходит.

В этом случае после установки мы обнаружили, что новая плита была на 5 мм выше старой, то есть она не скользила под столешницу.

Чтобы исправить это, мы вытащили его обратно, а затем опустили устройство чуть более чем на 5 мм, заменив некоторые уплотнители, которые находились на месте под ножками устройства.

внесите необходимые коррективы в кухонный гарнитур, чтобы новая плита поместилась должным образом

7. Подсоедините новую электрическую плиту

Теперь, когда мы знаем, что новая плита войдет в нишу кухонного гарнитура, как и должна, прежде чем мы действительно можем установить его на место, последняя работа заключается в подключении кабеля питания к клемме на задней панели новой плиты.

В случае с нашим кабелем питания, он был довольно старым, поэтому в нем по-прежнему использовались старые цвета проводов, а не новые. Это нормально, если оно было протестировано и подтверждено, что оно по-прежнему соответствует назначению.

Поскольку он был протестирован после установки нового потребительского блока несколькими месяцами ранее, мы знали, что это так, и могли продолжить и подключить его.

Однако, если вы сомневаетесь, что это не так, обратитесь к квалифицированному электрику для проверки.

Чтобы подключить новую плиту, если вы имеете дело с кабелями со старой цветовой схемой проводов, просто подсоедините каждый кабель к правильной клемме.

Старые цвета проводов

• Красный = под напряжением
• Черный = нейтральный
• Желтый и зеленый = заземление Цвета проводов можно найти в нашем проекте здесь):

  Новые цвета проводов

  • Коричневый = Активный
  • Синий = Нейтральный
  • Желтый и Зеленый = Земля

  клеммы, чтобы защитить их и предотвратить удары и любые другие воздействия на клемму под напряжением. Удалите это пока.

  Открыв клеммы, мы использовали отвертку, чтобы ослабить каждую из них, а затем подключили красный к клемме «L», черный к клемме «N», а желтый и зеленый к клемме «E».

  Затем защитный кожух был переделан, чтобы скрыть и защитить все.

  Чтобы убедиться, что все в порядке, снова включили питание, чтобы убедиться, что плита загорелась. После подтверждения питание снова было отключено.

  Включите питание, чтобы проверить, включается ли духовка должным образом

  8. Установите новую духовку

  Теперь, когда кабель электропитания подключен правильно и мы проверили, что духовка включается должным образом, пришло время установить ее на место.

  Расположите плиту задним нижним краем на основании устройства, затем поднимите передний край (при необходимости с помощью) и задвиньте его назад в корпус устройства, слегка надавив.

  После установки убедитесь, что стенки скороварки находятся на одном уровне с краем корпуса, чтобы ее можно было закрепить винтами.

  После промывки используйте дрель/шуруповерт, чтобы вкрутить винт в каждую точку крепления.

  После полной установки вкрутите винты в точки крепления, чтобы надежно удерживать плиту

  9.
