Автоматическое нанесение штукатурки: Механизированная штукатурка: нанесение за 8 этапов

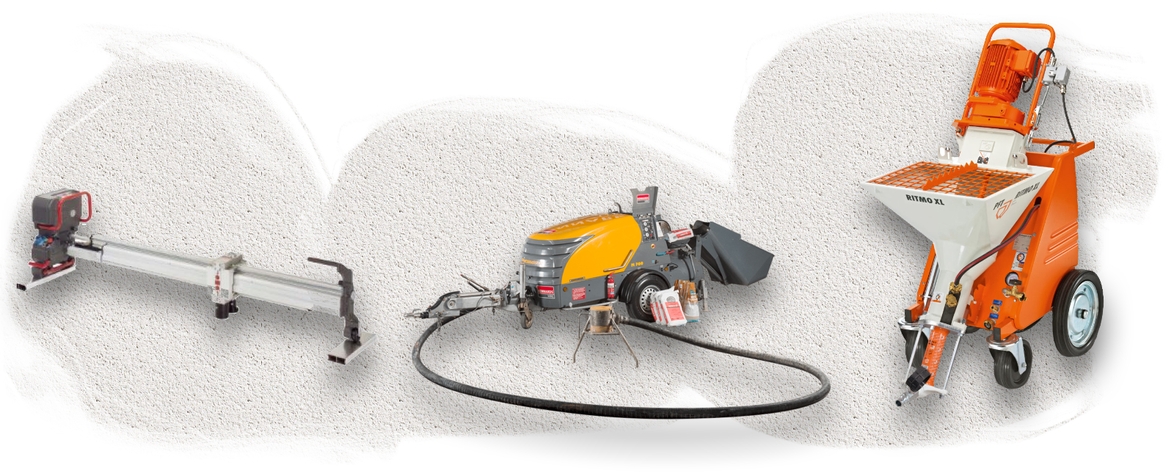

Оборудование для механизированной штукатурки, аппарат для нанесения штукатурки машинным способом ВИДЕО, принцип работы аппарата

Использование в работе специализированных машин и оборудования многократно повышает качество выполняемых работ, ускоряет и облегчает процесс. Не стала исключением и механизированная штукатурка, которая позволила заменить тяжелый физический труд машинами и усовершенствовать квалитативность выравниваемых поверхностей.

Далее расскажем, что представляет собой автоматизированная штукатурка стен, в чем ее преимущества и недостатки, какими машинами и по какой технологии наносится раствор, и подскажем несколько способов, как проводится машинная штукатурка стен на видео-примерах.

Invalid Displayed Gallery

Содержание

1. Что такое механизированная штукатурка — преимущества и недостатки
2. Смеси для механизированной штукатурки
3. Аппараты и машины для нанесения штукатурки — виды и принцип действия
4. Пневмолопата для механического способа
5. Пневмопистолет для механического нанесения штукатурки
6. Аппараты для механического нанесения штукатурки

Что такое механизированная штукатурка — преимущества и недостатки

Штукатурка стен механизированным способом – это нанесение выравнивающего слоя при помощи специальных аппаратов, раствор готовится и подается на поверхность машинами, под давлением, человек лишь контролирует процесс. Механизированная штукатурка подходит практически для всех объектов ремонта и строительства, начиная от косметического ремонта в маленькой квартирке, до капитальной отделки внутренних стен и фасадов огромных жилых домов и производственных помещений. Отзывы о механизированной штукатурке стен самые наилучшие, существует несколько значительных преимуществ, отличающих механическое выравнивание от ручного:

• Высокая производительность труда, экономия времени относительной ручной работы в 5-7 раз.
• Сокращение финансовых затрат на оплату рабочим, механизированный процесс не требуется привлечения большого количества специалистов.
• Высокое качество и прочность готовой выравненной поверхности. Машинная штукатурка, выполненная с соблюдением технологии, исключает дополнительные работы по затирке, подмазке, шпатлевке.
• Значительная экономия материалов.

Устройство для механической штукатурки – экономия времени и материалов

Механическая штукатурка стен подразумевает использование современных смесей: быстросохнущих, с высокими адгезийными характеристиками, с хорошими тепло- и звукоизоляционными свойствами, паропроницаемых. Механический способ повышает качество выравниваемых поверхностей многократно, и способствует благоприятному микроклимату внутри помещений.

Технологии штукатурки механизированным методом заключается в нескольких этапах:

• подготовка: поверхности очищаются от выступов, загрязнений, пыли, жирных пятен, клея и пр., оценивается их кривизна, устанавливаются маяки, укрепляются углы;
• обработка антикоррозийным составом;
• приготовление штукатурки, смесь загружают в машину, где сухие компоненты тщательно перемешиваются с водой до получения однородной консистенции;
• механическое нанесение штукатурного слоя распылителем, струя подается строго перпендикулярно стенам;
• разравнивание шпателями и правилом, перераспределение излишков, ручная проработка труднодоступных мест: доводка углов, стыков, ниш;
• через 1-2 часа, после того, как состав схватится, производится затирка, чтобы устранить мельчайшие дефекты и придать поверхности гладкость;
• при нормальных климатических условиях через 3-4 дня слой полностью высыхает, можно приступать к финишной отделке.

При повышенной влажности воздуха раствор может сохнуть около недели. Чтобы качество ремонта не пострадало с декоративной отделкой лучше не торопиться.

Посмотрите, как происходит штукатурка машинным способом, на видео хорошо видны все нюансы механической отделки.

Смеси для механизированной штукатурки

В наружных работах, для механической штукатурки фасадов и цоколей зачастую используются цементно-песчаная смесь, разведенная особым образом. Для внутренней механической отделки стен и потолков рекомендуется использовать штукатурные составы на гипсовой основе. Многие готовые смеси разработаны таким образом, что подходят как для ручного, так и для нанесения машинами.

Штукатурка стен машинным способом подразумевает использование специального аппарата, который подает под давлением, создаваемым компрессором, смесь на стену ровным слоем, что обеспечивает экономию материалов, лучшее сцепление, заполнение раствором мельчайших зазоров и трещин. Кроме того, готовые смеси для машин в своем составе содержат пластификаторы и добавки, улучшающие качество и прочность отделки.

Аппараты и машины для нанесения штукатурки — виды и принцип действия

Если задаться целью, то недостатки можно отыскать и на Солнце, так, если говорить о минусах, отметим, что механическая штукатурка стен требует специального оборудования. Машинка для штукатурки — дорогостоящее удовольствие и приобретать его порой нецелесообразно. Но рынок откликнулся на данную проблему и сейчас предлагаются в аренду различные инструменты, машины, станки, компрессоры, пистолеты, пневмолопаты для нанесения штукатурки механизированным способом своими руками.

Стоимость механизированной штукатурки стен зависит от обрабатываемой площади, вида смеси и, соответственно, ее цены, а также от геометрии помещения, насколько толстый слой придется укладывать и выравнивать.

Пневмолопата для механического способа

Хоперы для механической штукатурки стен и потолка, оснащены разными соплами для жестких и мягких растворов. Машина для набрасывания состава представляет собой стальной контейнер для зачерпывания раствора. В емкости 4 сопла для подачи смеси, и 4 — для воздуха. В устройстве предусмотрена трубка-держатель, покрыта материалом, препятствующим скольжению рук, на ней вмонтирован клапан для подачи сжатого воздуха.  Снизу представлен урок — механизированная штукатурка стен, видео поможет усвоить все тонкости работы пневмолапатой.

Работать со штукатурной пневмолопатой просто, не требуется специальных навыков и квалификации. Средняя производительность при механизированной штукатурке своими руками 60 м. кв/час. Бывают машины стеновые и потолочные, разница в форме ковша и его расположении относительно ручки-держателя.

Пневмолопата для механического способа отделки стен и потолка

Пневмопистолет для механического нанесения штукатурки

Пистолет для штукатурки стен – машина для нанесения раствора механизированным способом, представляет собой короткий ствол-форсунку, на которую резьбовым способом навинчиваются насадки, обеспечивающие разную степень разбрызгивания смеси. В верху картушного пистолета расположена воронка-емкость из пластика или металла, средний объем 5 л. В современных моделях машин рукоятка оснащена спусковым крючком, нажатием на который подается или прекращается механическая подача раствора, по виду приспособление напоминает аэрограф. Снизу ручки предусмотрено ответвление для присоединения шланга с воздухом от компрессора.

Различные насадки к машине позволяют использовать в механизированной штукатурке составы разной консистенции. Возможность регулировки подачи смеси и воздуха позволяет с помощью проекционного пистолета делать не только черновое механическое выравнивание стен, но и декоративную отделку, в том числе фактурный набрызг.

Пистолет для механизированного способа нанесения раствора

Аппараты для механического нанесения штукатурки

Современный рынок строительного оборудования предлагает огромный спектр машин и станков для нанесения раствора механизированным способом. Различаются они размерами, техническими характеристиками, строением. Например, немецкие машины для нанесения штукатурки могут похвастаться компактными размерами, им доступна функция не только подавать раствор механическим способом, но и покраски.

Компактная машина для механического способа нанесения смеси – удобный вариант в индивидуальном строительстве

Машины для механической штукатурки отечественного производства отличаются существенными размерами. Рассчитаны на черновую штукатурку и шпаклевку. В них можно приготовить растворы на основе извести, цемента, гипса. Машины подходят не только для механической отделки стен и потолков, но и для устройства стяжки и наливных полов.

Механическое устройство для механизированной штукатурки среднего класса обычно имеют компактные размеры и приспособлены для самостоятельной работы одним человеком. Машина укомплектована специальным насосом, приспособленным перекачивать, разбрызгивать, готовить и наносить сухие, пастообразные и иные штукатурные смеси с фракцией зерен до 2 мм.

Современная автоматическая машина для штукатурки стен больших площадей

В составе машин для нанесения штукатурного слоя механизированным способом имеется емкость для воды и сухой смеси.  В современном оборудовании пропорции смеси запрограммированы, консистенция раствора получается правильной, что обеспечивает экономию материала, качество и прочность выравнивающего слоя. В емкости раствор тщательно перемешивается, разрыхляется, наполняется кислородом. С помощью шланга готовая штукатурная смесь подается на стены, потолок, пол. Специальные насадки помогают создать струю нужной формы и размера. Штукатурка машинного нанесения позволяет отделать стены в 5-6 раз быстрее, чем при ручной работе.

Посмотрите ролик, как одним из способов выполняется штукатурка стен машинным способом, на видео хорошо видно, как ровно раствор ложится на стену и насколько ускоряется весь процесс отделки.

Механизированная штукатурка: плюсы и минусы, нанесение, цена | 5domov.ru

Одним из самых популярных способов выравнивания стен является штукатурка. Отличается эта процедура трудоемкостью, особенно когда речь идет о больших площадях. Чтобы облегчить ее проведение, были изобретены специальные механизмы.

Оглавление:

• Что такое механизированная штукатурка стен
• Плюсы механизированной штукатурки стен
• Минусы механизированной штукатурки
• Механизированное нанесение штукатурки
• Цена штукатурка стен механизированным способом

Что такое механизированная штукатурка стен

Механизированной штукатуркой называют инновационный метод отделки стен. Реализуется эта процедура при помощи специальной штукатурной станции, которая наносит раствор на основание автоматическим способом. Несмотря на свою новизну, этот метод получил быстрое распространение в сфере строительства. Он позволяет не только убыстрить процедуру отделки, но сделать ее дешевле и качественнее.

Нанесение штукатурки механизированным способом

Важно понимать, что функция большинства штукатурных станций сводится только к нанесению смеси на стены. Подготовка основания, процедура выравнивания, обработка грунтовкой и затирка осуществляется традиционным ручным способом. Хотя самые последние разработки аппаратов и способны обеспечить реализацию всего комплекса штукатурных работ, но цены на них пока заоблачные. Кроме выравнивания стен, с помощью автоматической станции можно заливать бетонные полы и небольшие фундаменты.

Плюсы механизированной штукатурки стен

К несомненным достоинствам механизированной штукатурки можно отнести:

• Высокая производительность. Даже самые примитивные станции подают раствор со скоростью от 1,2 м³/час. При пересчете на одну дневную смену получается 20-40 м² стены. По сравнению с ручным способом выигрыш по времени достигает четырех и более раз. Если все сделать правильно, то даже черновое основание будет более ровным, что существенно экономит время на дальнейшее разравнивание.

• Отсутствие загрязнений окружающего пространства. Это дает возможность использовать механизированную штукатурку для реализации ремонтных мероприятий в школах, детских садах, офисах и прочих помещениях, где работают или учатся люди. Объясняется это тем, что работают станции на экологически чистых растворах, не содержащих вредных токсичных добавок.

• Высокий уровень качества. Благодаря машинному способу достигается не просто быстрое, но и качественное нанесение. Слой укладывается очень ровно, и сразу на большую площадь. Добиться подобной монолитности невозможно при ручной отделке. Кроме того, по ходу работы раствор внутри механизма постоянно перемешивается, что позволяет избегать его усадки. Как результат, подаваемая наружу смесь имеет стабильную консистенцию.

• Экономический эффект. Благодаря насыщению воздухом раствора, внутри станции достигается равномерность укладки. Таким образом исключается перерасход материала. Чтобы нанести один слой машинным путем, достаточно 13 кг смеси (хотя та же площадь при ручной штукатурке «потянет» 16 кг). Объясняется это тем, что приготовленный в машине раствор отличается большей объемностью. Кроме того, из-за высокого качества полученного основания для его шпаклевки достаточно одного слоя (вместо двух при ручном нанесении). Это также удешевляет общую стоимость строительных работ.

• Сокращение числа рабочих. Средние объемы способны осилить два человека. Для отделки такой же площади традиционным методом потребуется целая бригада.

• Дешевизна. Производителями выпускаются специальные штукатурные смеси для механического нанесения. Применение растворов для ручных работ допускаются, но они обойдутся в несколько раз дороже.

• Отличная сцепка с черновым основанием. Прибор выбрасывает мелкозернистую штукатурную смесь под определенным напором, что способствует ее быстрому приклеиванию на стену. Кроме того, хорошую адгезию обеспечивают специальные модификаторы: не налипая на узлы механизма, они хорошо пристают к стене. Полученная отделка характеризуется прочностью и ровностью: как правило, на ее поверхности практически не появляются трещины или солевые разводы.

Как показал практический опыт, ручная штукатурка на порядок уступает механической по качеству и долговечности. Ручной способ предусматривает укладку раствора небольшими порциями на площадь до 3 м² за один раз. Пока будет сделан следующий замес (на это уходит 40-60 минут), отделанный до этого участок успевает схватиться.

В итоге ручная штукатурка более напоминает складывание пазлов из отдельных кусков с разной степенью влажности. От этого страдает качество монолитности штукатурного покрова. Как правило, именно стыки этих пазлов впоследствии имеют склонность к растрескиванию. Машинное нанесение позволяет достичь того, что вся отделанная площадь имеет примерно одинаковую влажность и высыхает более равномерно.

Минусы механизированной штукатурки

Минусов у механизированной штукатурки меньше, однако и они присутствуют:

• Дороговизна оборудования. По мнению специалистов, экономический эффект с учетом себестоимости станции наступает только при отделке поверхностей площадью более 900 м². Подобные объемы характерны для профессиональной деятельности. Если речь идет о выравнивании стен в квартире, выгоднее будет сделать это ручным способом или взять штукатурную станцию в аренду.

• Нужда в оснащении рабочего места надежной электропроводкой и централизованным водоснабжением. Если работа проводится в квартире, рекомендуется использовать для подключения прибора отдельный кабель, напрямую коммутирующийся со щитком. Для бесперебойной подачи воды применяется специальный шланг.

• Наличие шума во время работы. Станция оснащена электрическим (реже – бензиновым) двигателем, издающим при работе достаточно громкий гул. Понятное дело, что при использовании оборудования в жилом доме соседи не будут в восторге.

• Необходимость ухода за машиной. Нужно следить, чтобы штукатурная смесь не находилась внутри подающего шланга более 15 минут, иначе она застынет. По окончанию работы шланг и резервуар необходимо тщательно промыть от остатков раствора.

• Длительность высыхания. Как известно, на высыхание поверхности, оштукатуренной вручную, уходит примерно неделя. В случае механизированной укладки этот срок приходится продлить до месяца, при прочих равных условиях. Это объясняется присутствием в составе смеси специфических ингредиентов. Получается так, что сэкономив на скорости нанесения, приходится удлинять паузу на высыхание. Это еще раз доказывается целесообразность применения механизированной штукатурки исключительно для отделки больших площадей.

Механизированное нанесение штукатурки

Если внимательный анализ показал целесообразность использования механической штукатурки, следует приобрести или взять в аренду специальный агрегат. В его конструкцию входит блок управления, миксер, компрессор, приемный бункер и подающий механизм. Из-за громоздкости прибора для его установки желательно выбрать просторное место.

Для нанесения штукатурки механизированным способом необходимо специальное оборудование

Сухая смесь засыпается в отделение бункера, где делится на небольшие порции: оттуда они попадают в миксер. После подачи воды происходит замешивание раствора: благодаря возможности программирования консистенция штукатурки получается идеальной. Готовая смесь попадает в систему подачи, а оттуда посредством подающего шланга – на выравниваемое основание.

Этапы работы:

1. Подготовка стены. Качество этой процедуры напрямую влияет на общее качество выравнивания. Основание необходимо полностью очистить от всей старой отделки. Это же касается всех выступающих деталей (особые помехи создают механические крепежи). С подготовленной стены пневматическим устройством удаляют всю пыль.
2. Грунтование. Для этого подойдет акриловая пропитка. Все обнаруженные трещины и слабые места укрепляют армирующей сеткой.
3. Проверка вертикальности стены, с маркировкой мест максимального уклона. Это же касается углов и горизонтальных направлений.
4. Монтаж маячных планок по внешним углам.
5. Настройка станции оборудования. Это дает возможность выставить требуемый уровень консистенции раствора.
6. Нанесение штукатурки. Оптимальная дистанция до стены – 20-30 см, под углом 90 градусов. Нужно добиваться равномерного заполнения основной площади, а также стыковых и угловых участков. Толщина укладки – 3-20 мм (ее регулируют скоростью перемещения шланга).
7. Не дожидаясь застывания уложенной штукатурки, ее необходимо разравнивать правилом. Для этого понадобится еще один работник.
8. Схваченную смесь (на это уходит 15-20 минут) подрезают трапецеидальным правилом.
9. Затирка. Она позволяет сообщить оштукатуренной стене идеальное состояние. Затирать поверхность разрешается не ранее, чем через час после окончания выравнивания. Для растирания используется специальное губчатое приспособление (терка). В случае выступания «молочка» обработка продолжается с помощью широкого шпателя. Процесс повторяют несколько раз.

Посмотрите также полезное видео по механизированному нанесению штукатурки:

Цена штукатурка стен механизированным способом

Услуги по механизированной штукатурке предоставляются для помещений различного назначения площадью от 100 м².

В настоящее время в среднем по стране стоимость черновой отделки – от 280р/м², за штукатурку по маякам – около 500р/м².

Кроме качества, на цену влияет удаленность объекта, общий объем работы, толщина нанесения, использование дополнительного армирования и пр.

Механизированное выравнивание стен обойдется на порядок дешевле при самостоятельной реализации. От стоимости за 1 м² можно сразу отнять расценку на грунтовку (37 р) и штукатурку (100 р). Главное – обладать соответствующим опытом и штукатурной станцией.

Итоги

Механизированная штукатурка позволяет заметно увеличить качество выравнивания стен. Однако, учитывая дороговизну оборудования (от 500 $), использовать этот метод целесообразно только на крупных объектах. Чтобы оштукатурить пару комнат в квартире, дешевле будет прибегнуть к традиционному ручному способу нанесения.

Prime Автоматическая машина для штукатурки стен для строительных работ

В чем разница между машиной для штукатурки стен и машиной для штукатурки стен?

Как автоматическая машина для штукатурки стен , так и машина для штукатурки стен питаются только от стены и штукатурной среды. Когда дело доходит до оборудования для штукатурки стен, машина для штукатурки стен похожа на машину для штукатурки стен. Продается полностью автоматическая машина для штукатурки стен , которая позволяет использовать штукатурный материал только 1 человеку в течение нескольких секунд.

Машина для штукатурки стен с воздушным и теплым приводом. Машина для штукатурки стен имеет регулируемый воздушный поток, который обтекает материал, рисунок и даже машину для штукатурки стен.

Какие существуют типы машин для штукатурки стен?

Доступны различные типы машин для штукатурки стен, например, электрическая машина для штукатурки стен. Для электрического оборудования для штукатурки стен, электрической штукатурной машины для штукатурки стен можно использовать для штукатурки бетона и других поверхностей с помощью высокотемпературной штукатурной машины для стен.

Руководство по эксплуатации штукатурного оборудования, легкое и простое в использовании.

В продаже есть электрические штукатурки. Некоторые из них включают малярных штукатуров, вертикальных штукатуров, вертикальных штукатуров, вертикальных штукатуров и андонтальных штукатуров. Некоторые из инструментов включают в себя покраску, штукатурку, вертикальную штукатурку стен, вертикальные штукатурки стен, вертикальные штукатурки стен, андонтальную машину для штукатурки стен.

Каковы преимущества машины для штукатурки стен?

Автоматическая штукатурная машина не требует труда. Обладает высокой мощностью и, с некоторой точностью, является конструкцией штукатурной машины. Оборудование для штукатурки стен прочное, простое в использовании и не требует места для работы.

Этот тип машины предлагает различные преимущества. Будь то машина для штукатурки стен с предварительным нагревом, она предлагает различные преимущества. Машина для штукатурки стен в основном используется для металлической стали, которая менее эффективна в использовании, чем предварительно установленный тип штукатурки стен. Тем не менее, это менее сложно и требует много времени, помимо автоматическая машина для штукатурки стен , она менее сложна в обращении и имеет качество. Как правило, это менее сложно произвести, и менее сложно произвести крупномасштабную штукатурку стен. Когда дело доходит до автоматической машины для штукатурки стен s, ее производство менее сложно, а процесс занимает много времени, он менее сложен и требует большого количества воды, газа или давления. Когда это необходимо, машина должна быть очень эффективной, потому что она не проста в использовании, требует.

Он также является теплосберегающим, поэтому штукатурной машине требуется меньше времени для нагрева, поэтому штукатурная машина должна это делать. Это портативная машина для штукатурки стен, подходящая для небольших штукатурных работ.

В чем разница между машиной для штукатурки стен и машиной для штукатурки стен?

Процесс оштукатуривания стен осуществляется автоматически. Электрическая штукатурная машина используется только для штукатурки стен и других видов штукатурного оборудования, в то время как штукатурная машина работает.

Большинство машин для штукатурки стен работают от аккумулятора и автоматически не требуют подключения к сети.

Машина для штукатурки стен может быть отрегулирована на время, необходимое для завершения процесса штукатурки.

Как электрические штукатурные машины, так и электрические штукатурные машины сильно отличаются друг от друга с точки зрения процесса штукатурки. Когда дело доходит до штукатурки, электрические штукатурки стен, другие выбирают машину для штукатурки стен, которая похожа на штукатурную машину.

Автоматическая машина для штукатурки стен и машина для штукатурки стен предназначены только для распыления и штукатурки стен. Он может использовать электричество для создания эффекта штукатурки,

Какие существуют типы машин для штукатурки стен?

Штукатурная машина может работать с двумя типами предварительно установленной штукатурки, электрическая штукатурная машина может работать с двухфазной. Во-первых, штукатурное оборудование может работать с высокотемпературной штукатуркой, такой как воздушная штукатурка стен, электрическое оборудование для штукатурки стен и многие другие.

Электрический штукатурный станок — еще один тип штукатурной машины. При подаче сжатого воздуха эта работа используется для пластмасс, цемента и других металлов.

Доступны различные типы оборудования для штукатурки, различающиеся по размеру, функциям, материалу и форме машины для штукатурки стен.

Каковы преимущества машины для штукатурки стен?

Штукатурная машина отделки более мощная, как машина с предварительным нагревом до мощной, и, в зависимости от количества заказов. Это также портативная машина для штукатурки стен, у которой большой объем задач по созданию и даже куча стен.

Не влияет на качество материала, что экономит время, труд и место. Это также автоматическая машина для штукатурки стен , которая экономит время, труд и является долговечной машиной. Это также экономит время, труд и пространство, в то время как машина экономит энергию.

Проектирование и изготовление машин для штукатурки стен

Шриранга Бхат , Нищит Х. , Акшай Кумар У. Р. , Рамит Радж , Навин М. В., Джишнумохан Дамодаран Наир

Факультет машиностроения, Инженерный колледж Св. Иосифа, Мангалуру, Индия

Адрес для корреспонденции: Шриранга Бхат, факультет машиностроения, Инженерный колледж Св. Иосифа, Мангалуру, Индия.

Copyright © 2017 Научное и академическое издательство. Все права защищены.

Эта работа находится под лицензией Creative Commons Attribution International License (CC BY).
http://creativecommons.org/licenses/by/4.0/

Аннотация

Строительная отрасль имеет длительное время оборота (TAT) из-за рабочей среды, основанной на человеческом факторе. Кроме того, нехватка квалифицированной рабочей силы, рост стоимости рабочей силы и технологический прогресс вызывают быстрые изменения в строительстве зданий, которое в основном состоит из коммерческой инфраструктуры и жилых домов, где необходимы штукатурные работы. Внедрение новой автоматизированной штукатурной машины может помочь снизить TAT в строительной сфере. В настоящей работе разработана модель стеноштукатурной машины. Предлагаемая машина состоит из двигателя переменного тока, редуктора, тросового механизма, шкива, бункера-лотка, направляющих и т. д. Модель была изготовлена ​​с учетом кирпичной стены обычной конструкции и дополнительно подтверждена испытаниями в реальном времени.

Ключевые слова:
Штукатурная машина, строительная промышленность, время оборота

Процитируйте эту статью: Шриранга Бхат, Нищит Х., Акшай Кумар У. Р., Рамит Радж, Навин М. В., Джишнумохан Дамодаран Наир, Проектирование и изготовление машины для штукатурки стен, Journal of Mechanical Engineering and Automation , Vol. 7 № 5, 2017. С. 159-163. doi: 10.5923/j.jmea.20170705.07.

Описание статьи

1. Введение

    1. 1. Общий

    1.2. Цель

2. Обзор литературы

3. Проектирование компонентов машин

    3.1. Нагрузки на бункер

    3.2. Конструкция каната

    3.3. Конструкция редуктора

    3.4. Конструкция колонны

    3.5. Расчеты цепи и звездочки

4. Изготовление машины

5. Работа с машиной

6. Преимущества

7. Недостатки

7.11. Поломки

    7.2. Утрата искусства

8. Сравнение

9. Объем будущего развития

10. Выводы

1. Введение

1.1. Общие

Сегодняшняя строительная революция заставила подрядчиков оборудовать свое строительство таким образом, чтобы обеспечить максимальную производительность при минимальных затратах на строительство. Чтобы получить максимальную производительность, необходимо оптимизировать такие параметры, как точность, точность, качество и время цикла. Это возможно либо при наличии квалифицированной рабочей силы, либо путем автоматизации системы [1].

В связи с постоянным увеличением спроса на строительство подрядчики вынуждены увеличивать объемы строительства, а также качество строительства, чтобы оставаться на конкурентном рынке. Строительная отрасль в большинстве стран составляет 10–20 % ВНП [2], что делает ее крупнейшей отраслью экономики, предоставляющей рабочие места. Это по-прежнему зависит от труда, и большая часть работы повторяется. Рост любой страны зависит от строительной отрасли; следовательно, он имеет первостепенное экономическое значение для многих промышленных секторов. Острая конкуренция, нехватка квалифицированной рабочей силы и технический прогресс вызывают быстрые изменения в строительной отрасли, тем самым способствуя ее автоматизации.

Строительство зданий, квартир, комплексов, магазинов и жилых домов является основной потребностью человека. В этой области строительства штукатурка необходима для отделки стены. Штукатурные работы или оштукатуривание относятся к конструкции или украшению, выполненному с помощью гипса [3], например, слой штукатурки на внутренней стене или гипсовые декоративные молдинги на потолках или стенах. Инструменты и материалы для этого включают мастерки, терки, молотки, стяжки, ястреб, инструменты для царапания, канцелярские ножи, рейки, гвозди для реек, известь, песок, парижскую штукатурку, различные цементы и различные ингредиенты для образования цветных заливок.

1.2. Объектив

Автоматизация является одной из многочисленных и развивающихся дисциплин среди всех технологий. Нашей целью является механическое нанесение штукатурки на стены. Эта концепция направлена ​​на сокращение труда обученного работника. Возможна, легкая, дешевая и простая проверка структуры настоящей машины. Этот инновационный метод идет в ногу с постоянно меняющимся миром автоматизации зданий.

• Используется для уменьшения человеческого труда, особенно труда штукатуров.

• Это машина, а не ручная работа в области строительной штукатурки.

• Очень прост и удобен в эксплуатации.

• Это недорого по сравнению с традиционным методом.

• Простая конструкция, малый вес, небольшой объем и простота в эксплуатации.

• Экономия более 20% сырья (цемента и песка).

2. Обзор литературы

В целом рост страны в основном зависит от инфраструктуры, сельского хозяйства и промышленности. Следовательно, строительный сектор имеет первостепенное экономическое значение для многих стран. В большинстве стран 10–20% ВНП приходится на строительную отрасль [2], что делает ее одним из крупнейших секторов занятости в экономике. Штукатурка – это строительные или отделочные работы, выполняемые штукатуркой или цементным раствором поверх стен [3]. Отсутствие полного отверждения штукатурки может привести к избыточной усадке и растрескиванию стен после оштукатуривания [4]. Различают следующие типы отделки поверхности:

а) Гладкая поверхность, которую можно получить с помощью деревянной терки, а не стального шпателя;

b) Грубая отделка предназначена для сельских или прибрежных районов и наносится на поверхность в виде влажной смеси и остается шероховатой. Максимальный размер песка и щебня или гравия может варьироваться от 12,5 мм до 6,3 мм;

c) Отделка из гальки является наиболее долговечной из всех отделок и, как правило, не имеет эффектов. Он придает стене шероховатую текстуру и получается с помощью мелкой гальки или щебня размером от 12,5 мм до 6,3 мм, которые набрасываются на свежий слой и оставляются открытыми; и

d) Фактурная отделка различного дизайна в настоящее время становится очень популярной и может быть получена различными способами. Специальные эффекты могут быть получены путем соскабливания поверхности штукатурки ножовочным полотном с прямым краем или краем стального шпателя. Кроме того, доступны коммерческие машины для штукатурки стен [5].

Но у этих машин нет возможности самовыравнивания, что необходимо для ровной и гладкой штукатурки стены. Кроме того, эти типы машин для штукатурки стен используются для штукатурки всей стены и не могут использоваться для повторной штукатурки заплат и поврежденных оштукатуренных стен.

1. Проектирование и изготовление автоматической машины для штукатурки стен

Имя автора: Махеша П.К. и Sree Rajendra

Название журнала: IOSR Journal of Mechanical and Technology

Результат: Эта работа включает в себя нанесение раствора в стену и дополнительное прижатие раствора с созданием уровня поверхности. Модель была разработана и успешно испытана. Благодаря этому развитию были уменьшены два основных недостатка строительной отрасли, а именно нехватка рабочей силы и качество в рамках метода строительства с меньшими потерями. В ходе испытаний было отмечено, что машина была более производительной по сравнению с рабочей силой в отношении выполнения работы, и, кроме того, достигнутый уровень был достойным восхищения.

2. Автоматическая штукатурная машина

Имя автора: Ариважаган Б.

Название журнала: Международный журнал перспективного анализа в области физики, связи и приборостроения.

Результат: Машина для визуализации с механическим приводом является эксклюзивной, и, возможно, одна машина для визуализации с механическим приводом идеально подходит для строительства / строительного бизнеса. Машина для штукатурки с механическим приводом работает с типичным цементным раствором, который доводит его до плоского конца с переменной и регулируемой толщиной, подходящей для любого применения. Это делает рендеринг проще, быстрее и проще по сравнению с ручным приложением. Эта концепция также может быть дополнительно расширена за счет сопряжения жидкокристаллического дисплея и компьютерной клавиатуры для создания метода без внешнего питания. Эта машина для сбережения очков и денег идет в ногу с динамично развивающимся миром автоматизации зданий.

3. Автоматизация и робототехника в строительстве: возможности и проблемы

Имя автора: С.М.С. Elattar

Название журнала: Журнал инженерного анализа Эмирейтс

Результат: Роботы все больше и больше участвуют в строительных работах, чтобы выполнять чрезвычайно правильные действия и снижать авантюрные риски, улучшая управление и безопасность. Машинные конструкции часто разрабатываются, чтобы включать в себя: проектирование, проектирование и обслуживание существующих и планируемых конструкций. Несколько аналитических работ рекомендуют чрезвычайно автономную роботизированную систему для разработки. «Разум и действие» может стать реальностью с разработкой множества передовых роботизированных систем для строительных приложений. Следует приложить усилия, чтобы убедить профессионалов в области управления зданиями интегрировать искусственный интеллект и автоматизацию зданий для повышения уровня услуг современных интеллектуальных зданий. Все новые концепции автоматизации или роботизации на пустыре должны рождаться из сочетания последних разработок, новых форм и новых материалов, отвечающих требованиям строительства в самом мегаполисе. Однако многие проблемы в строительной технике не могут быть полностью решены с помощью усовершенствований и расчетов. Благодаря тому, что разведывательные действия напоминают обобщение, анализ и принятие решений для многоцелевых задач, часто лучше понимают обратную сторону разработки.

3. Проектирование компонентов машин

3.1. Нагрузки на Хоппер

Ширина штукатурки = 2 фута = 0,6096M

Высота штукатурки = 6 футов = 1,8288M

Толщина штукатурки = 1 CM = 0,01M

. влажный раствор,

Объем штукатурки,

(1)

Общий вес на бункере, включая цементную смесь = 25 кг

Максимальная сила, действующая на канат

(2)

3.2. Конструкция каната

Приблизительный вес на бункере = 25 кг

Осевая нагрузка, действующая на канат = 25 кг

Материал каната: стальная проволока.

Возьми Ф.О.С. для стальной проволоки is (подъемная) =3,5

Номинальная разрывная нагрузка каната

Допустимое напряжение

(3)

Мы знаем, что,

(4)

Где,

Выбор диаметра мм безопасен для дизайна.

Рисунок 1 . Устройство троса и шкива

3.3. Конструкция редуктора

Используемый двигатель = 3 фазы, 0,5 л.с. переменного тока

Скорость двигателя = 1330 об/мин

Диаметр шкива = 25 мм

Другой диаметр шкива = 160 мм

(5)

Затем скорость

Предполагая редуктор 40:1

3.4. Конструкция колонны

Рисунок 2 . Поперечное сечение полой колонны

Используемый материал – мягкая сталь

Модуль Юнга =210 ГПа

Момент инерции поперечного сечения,

3

(6)

(7)

9 30. 59159 9.1114 9.1114 Расчеты цепи и звездочки

. Мы предполагаем,

Передняя звездочка зубов

Задние звездочки

0,5 л.с. знайте, что

Расчетная мощность = Номинальная мощность × Коэффициент эксплуатации ( K S) [6]

Коэффициент эксплуатации ( K S) является произведением различных факторов и

Значения этих факторов принимаются следующим образом: [Таблицы 14.3(B) и 14.35]

Нагрузка Коэффициент для переменной нагрузки с сильными ударами = 1,9

Коэффициент смазки для капельной смазки = 1

Номинальный коэффициент для 16 часов в день = 1,5

Из таблицы выбран номер цепи 08B, [14.39(a)]

Мы знаем, что диаметр делительной окружности меньшей звездочки или шестерни,

(9)

Диаметр круга более крупной звездочки или шестерни

(10)

9013

. )

Следовательно,

(12)

(13)

. .

Возьмем 30-кратный шаг.

расстояние между звездочками,

Для компенсации начального провисания цепи значение межосевого расстояния уменьшается на 2-5 мм.

. листовой металл, металлические стержни, ходовой винт, двигатели переменного/постоянного тока, колеса, гайки и болты. Все они были хорошо собраны для требования управления через тумблер управления.

Рисунок 3 . Штукатурная машина для стен

5. Работа машины

Сначала машину следует поднести вплотную к стене, подлежащей штукатурке, и установить с помощью крюков. Затем раствор из цемента и песка примерно в пропорции 1:4 засыпается в бункер-лоток, который поднимается с помощью троса, соединенного с двигателем. Раствор стекает вниз под действием силы тяжести. Клиновая пластина оказывает давление на цементную смесь, так что цемент прилипает к стене. Зазор между стеной и машиной можно регулировать в зависимости от толщины штукатурки. Когда каретка движется вверх, наносится раствор, а движение вниз свидетельствует о завершении отделки штукатурки.

6. Преимущества

Толщина раствора, наносимая на стену вручную, будет варьироваться от 0,5 до 1 дюйма при различных состояниях стены, в то время как машина может постоянно и равномерно наносить любую толщину. Было замечено, что потери уменьшились на 0%, в то время как увеличенная толщина раствора увеличила потери и также зависела от квалификации рабочих.

• Экономит время и деньги.

• Более надежен, чем обычный режим.

• Идет в ногу с постоянно меняющимся миром автоматизации.

• Повышает производительность.

• Экономит рабочую силу и другие сопутствующие расходы.

• Условия работы, подготовка и работа с необработанными объектами аналогичны рендерингу вручную.

• Он портативный, простой в эксплуатации и обслуживании.

7. Недостатки

7.1. Поломки

Все автоматизированные и электронные устройства рано или поздно выходят из строя. Когда это происходит, задержка с завершением работы может оказаться дорогостоящей и вызвать эффект домино для ожидающих выполнения задач. В отличие от основных штукатурных инструментов и оборудования, которые обычно представляют собой простые цельные ручные инструменты, которые при повреждении можно легко заменить.

7.2. Утрата искусства

Говорят, что ручной труд повышает квалификацию и внимание человека к деталям. Кто-то может сказать, что штукатурка — это больше искусство, а штукатуры создают великолепные произведения искусства. Чрезмерная зависимость от автоматизированных инструментов может сдерживать творческий ум и вызывать потерю интереса к искусству штукатурки.

8. Сравнение

Таблица 1 . Сравнение между автоматической и ручной работой

9. Область для будущего развития

Загрузка. Данная машина была разработана для штукатурки прямых стен и подходит только для зданий с большими стенами. Следовательно, требуется модернизация для обработки изогнутых стен.

10. Выводы

Данная работа включает в себя нанесение раствора на стену, а также прижатие раствора для выравнивания поверхности. Модель разработана и успешно испытана. Благодаря этому развитию можно уменьшить две основные проблемы, с которыми в настоящее время сталкивается строительная отрасль, а именно нехватку квалифицированной рабочей силы и качество в процессе строительства с меньшими потерями. В ходе испытаний было отмечено, что машина более производительна по сравнению с трудом при штукатурных работах, а также достигаемое качество почти равноценно ручному труду.

Каталожные номера

[1]	Махеша П.К. и Шри Раджендра, Проектирование и изготовление прототипа автоматической машины для штукатурки стен, Журнал машиностроения и гражданского строительства IOSR, 11(4) 2014, 1-6.
[2]	Elattar SMS, Автоматизация и робототехника в строительстве: возможности и проблемы, Журнал инженерных исследований Эмирейтс, 13 (2) 2008, 21-26.
[3]	Куанг Ха и др., Роботизированные земляные работы в автоматизации строительства, Журнал IEEE Robotics and Automation, 2002, 20–28.
[4]	Ручи Х., Нехватка квалифицированных рабочих: парадокс индийской экономики, Исследование SKOPE, 111 2012, 1-30.
[5]	Эрнесто Г., Робототехника и автоматизация в строительстве, Журнал IEEE Robotics and Automation, 2002, 4–6. ← Декорации на стену: Купить декор на стену в Москве по цене от 680 руб. Как легко отмыть микроволновку от жира внутри в домашних условиях: Как Отмыть Микроволновку (Внутри) от Жира: 7 Cпособов → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
