Направляющие скрытого монтажа, расчет ящиков и схема установки

Существует три вида бюджетных направляющих – роликовые, шариковые (телескопические) и скрытого монтажа, которые еще называют направляющие нижнего крепления. Последние у нас пользуются не таким большим спросом, как первые два вида. Но постепенно завоевывают российский рынок. Направляющие скрытого монтажа придают более эстетичный вид конструкции выдвижного ящика, поскольку практически незаметны. При этом обладают рядом преимуществ.

Содержание

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать
Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале
Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления
Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

Quadro Stop Control – плавное дотягивание (самозакрывание).
Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

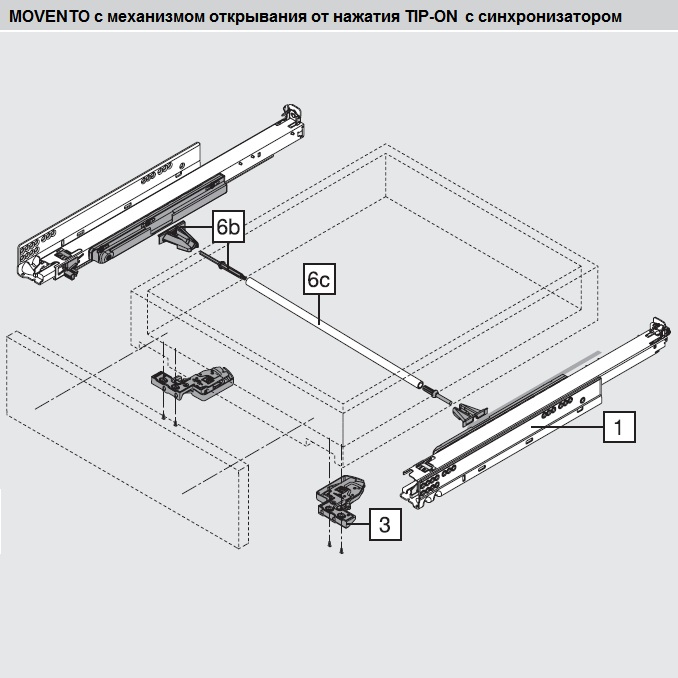

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».

Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления

Пусть нужно сделать два выдвижных ящика в секции гардеробной шириной 400мм. При этом глубина боковин равна 450мм, а высота фасадов ящиков 180мм. Установим направляющие Боярд длиной 400мм.

Используем общую схему расчета для направляющих скрытого монтажа.

Получим следующие детали для выдвижного ящика:

Боковины ящика 390х130 – 4шт. Кромка в круговую (по периметру).
Лоб ящика 326х118 – 4шт. Кромка по двум длинным сторонам (по 326мм сверху и снизу).
Дно ящика 358х326 – 2шт. Без кромки.
Фасад ящика 176х364 – 2шт. Кромка в круговую (максимум 1мм толщиной).

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.

Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.
